Produkttyp	Hebeanlage
Marke	Sanibroyeur
Modell	Sanicubic 2 Classic Expertline
Verwendung	Ableitung von häuslichem Abwasser
Anzahl Pumpen	2 unabhängige Pumpen mit Zerkleinerung
Maximale Förderhöhe	11 m
Behältervolumen	47 L
Maximale Leistungsaufnahme	3000 W
Versorgungsspannung	220-240 V
Frequenz	50 Hz
Maximale Stromstärke	13 A
Schutzart	IP67
Zulässige Wassertemperatur	35 °C dauerhaft, 70 °C zeitweise (max. 5 Minuten)
Nettogewicht	30 kg
Elektrische Klasse	I
Ablaufdurchmesser	DN 50
Verfügbare Eingänge	DN40/50 und DN100/110
Alarm	Optisch (rote LED) und akustisch (Sirene)
Garantie	2 Jahre Teile und Arbeit
Normen	EN 12050-1, EU-Richtlinien
Betrieb	Wechselbetrieb der Pumpen, gleichzeitiger Notbetrieb bei Störung
Wartung	Monatliche Sichtprüfung, jährliche Kontrolle durch qualifizierten Fachmann
Elektrische Sicherheit	Fehlerstromschutzschalter 30 mA, Erdung erforderlich

Häufig gestellte Fragen - Sanicubic 2 Classic Expertline Sanibroyeur

Was tun bei Sirene und blinkender Alarm-LED?

Dies deutet auf ein defektes Erkennungssystem hin. Wenden Sie sich an den SFA-Kundendienst.

Wie entleere ich den Sanicubic 2 Classic?

Trennen Sie die Stromversorgung, entriegeln Sie die Abdeckung, entfernen Sie einen der Ablassstopfen, und verwenden Sie einen Wassersaugerschlauch, um den Behälter zu entleeren. Setzen Sie anschließend den Stopfen und die Abdeckung wieder ein.

Was ist die maximale Förderhöhe?

Die maximale Förderhöhe beträgt 11 Meter.

Kann ich eine Dusche oder Badewanne auf gleicher Höhe wie die Station anschließen?

Ja, aber der obere Teil der Ablaufbögen muss in einer Mindesthöhe von 250 mm über dem Boden angebracht werden.

Wie setze ich den Alarm nach einer Störung zurück?

Drücken Sie die Taste RAZ Alarm auf der Tastatur. Die Sirene stoppt, aber die rote LED erlischt nur, wenn das Problem behoben ist.

Was tun, wenn die Pumpen dauerhaft laufen?

Wahrscheinliche Ursachen: verstopfte Abwasserleitung oder zu hohe Förderhöhe. Reinigen Sie die Leitung oder überprüfen Sie die Installation.

Kann ich Chemikalien oder Feuchttücher in die Station werfen?

Nein. Das Gerät ist nur für häusliches Abwasser ausgelegt. Werfen Sie niemals Tücher, Kondome, Öle, Lösungsmittel, Säuren usw. hinein, da dies zum Garantieverlust führt.

Wie deaktiviere ich einen defekten Motor bis zur Reparatur?

Schalten Sie das Gerät aus, entriegeln Sie die Abdeckung, und stellen Sie auf der Platine den entsprechenden Schalter (SW1 für Motor 1, SW2 für Motor 2) auf OFF. Das Gerät läuft dann mit dem verbleibenden Motor.

Was ist die maximal zulässige Wassertemperatur?

Die zulässige Durchschnittstemperatur beträgt 35 °C und zeitweise (max. 5 Minuten) bis zu 70 °C (für heiße Abläufe von Geschirrspüler und Waschmaschine).

Wie befestige ich den Behälter am Boden?

Stellen Sie das Gerät an die gewünschte Stelle, markieren Sie den Umriss, und befestigen Sie die Befestigungswinkel gemäß dem Bohrplan (Markierung B11) am Boden. Setzen Sie das Gerät wieder ein und schrauben Sie es an den Winkeln fest.

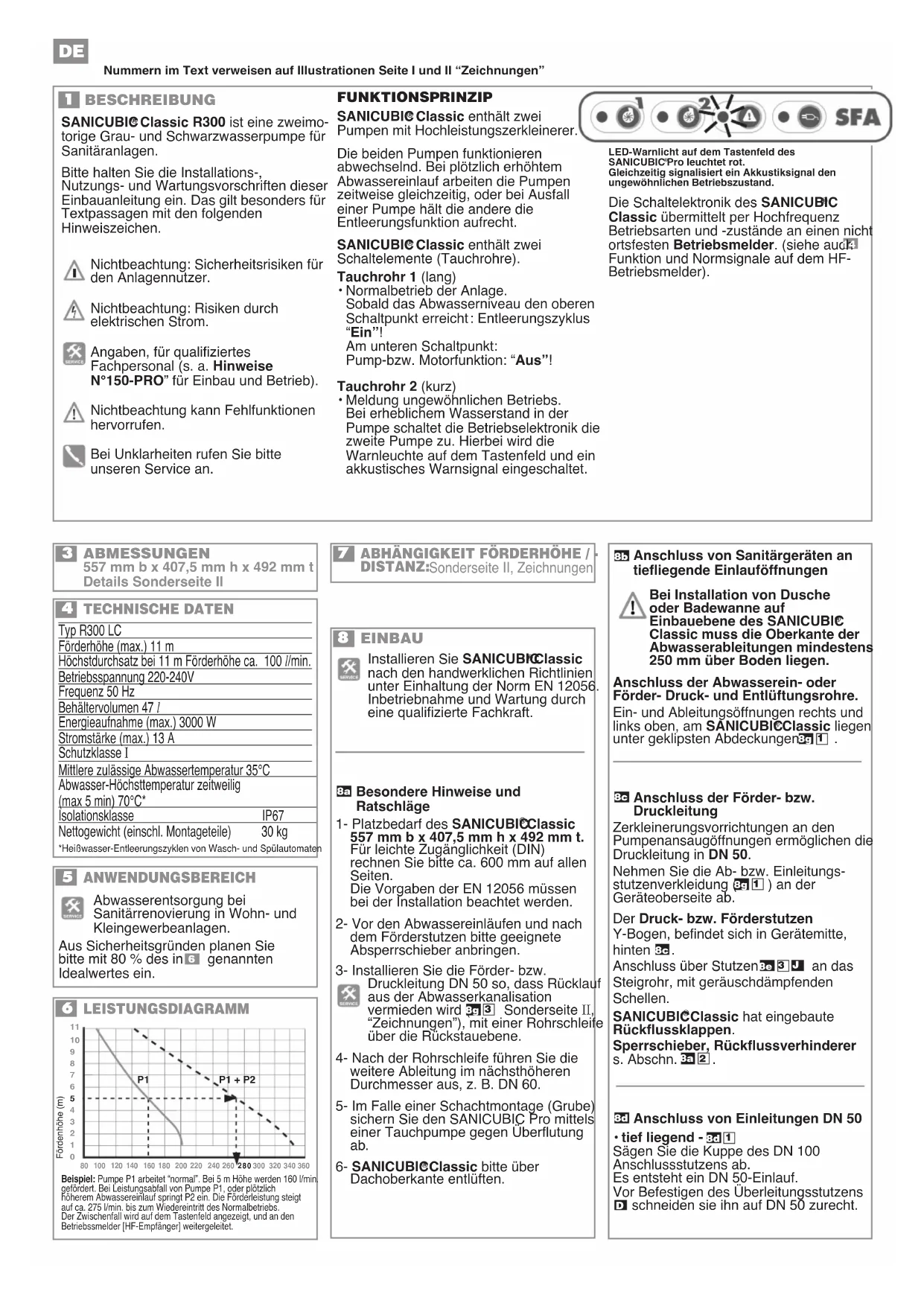

BEDIENUNGSANLEITUNG Sanicubic 2 Classic Expertline Sanibroyeur

SANICUBIC Classic R300 ist eine zweimortige Grau- und Schwarzwasserpumpe für Sanitäranlagen.

Bitte halten Sie die Installations-, Nutzungs- und Wartungsvorschriften dieser Einbauanleitung ein. Das gilt weitere für Textpassagen mit den folgenden Hinweiszeichen.

Nichtbeachtung: Sicherheitsrisiken für den Anlagennutzer.
Nichtbeachtung: Risiken durch elektrischen Strom.
Angaben, für qualifiziertes Fachpersonal (s. a. Hinweise N°150-PRO" für Einbau und Betrieb).
Nichtbeachtung kann Fehlfunktionen hervorrufen.
Bei Unklarheiten rufen Sieitte unseren Service an.

FUNKTIONSPRINZIP

SANICUBIClassic enthalt zwei Pumpen mit Hochleistungszerkleiner.

Die beiden Pumpen Funktionieren abwechselnd. Bei plötzlich erhöhtem Abwassereinlauf arbeiten die Pumpen zeitweise gleichzeitig, oder bei Ausfall einer Pumpe halt die andere die Entleerungsfunktion aufrecht.

SANICUBIClassic enthalt zwei Schaltelemente (Tauchrohre).

Tauchrohr 1 (lang)

Normalbetrieb der Anlage. Sobald das Abwasserniveau den oberen Schaltpunkt erreicht: Entleerungszyklus "Ein"! Am unteren Schaltpunkt: Pump-bzw. Motorfunktion: "Aus"!

Tauchrohr 2 (kurz)

• Meldung ungewöhnlichen Betriebs. Bei erheblichem Wasserstand in der Pumpe schaltet die Betriebselektronik die zweite Pumpe zu. Hierbei wird die Warnleuche auf dem Tastenfeld und ein akkustisches Warnsignal eingeschaltet.

LED-Warnlicht auf dem Tastenfeld des SANICUBICPro leuchtet rot.
Gleichzeitig signalisiert ein Akkustiksignal den ungewöhnlichen Betriebszustand.

Die Schaltelektronik des SANICUBIC Classic übermittelt per Hochfrequenz Betriebsarten und -zustände an einen nicht ortsfesten Betriebsmelder. (siehe aud4 Funktion und Normsignale auf dem HF-Betriebsmelder).

ABMESSAGENGEN

557 mm b x 407,5 mm h x 492 mm t Details Sonderseite II

TECHNISCHE DATEN

Typ R300 LC

Forderhöhe (max.) 11 m

Höchstdurchsatz bei 11 m Forderhöhe ca. 100 l/min.

Betriebsspannung 220-240V

Frequenz 50 Hz

Behahtervolumen 47 l

Energieaufnahme (max.) 3000 W

Stromstärke (max.) 13 A

Schutzklasse I

Mittlere zulässige Abwassertemperatur 35^

Abwasser-Höchsttemperatur zeitweilig

(max 5 min) 70^^*

Isolationsklasse

Nettogewicht (einschl. Montageteile)

*HeiBwasser-Entleerungszyklen von Wasch- und Spulautomater

5 ANWENDUNGSBEREICH

Abwasserentsorgung bei

Sanitärrenovierung in Wohn- und Kleingewerbeanlagen.

Aus Sicherheitsgründen planen Sieotide mit 80% des in 6 genommen Idealwertes ein.

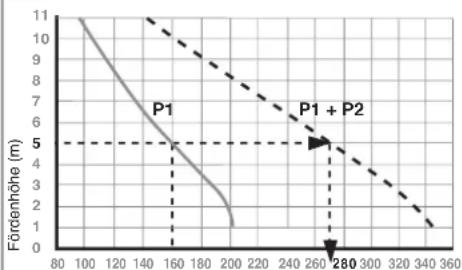

6 LEISTUNGSDIAGRAMM

Beispel: Pumpe P1 erarbeitet "normal". Bei 5 m Höhe werden 160 l/min gefördert. Bei Leistungsabfall von Pumpe P1, oder plozlich hohorem Abwasserinauf spricht P2 ein. Die Forderleistung stigt auf ca. 275 l/min, bis zum Wiedereintritt des Normalbetriebs. Der Zwischenfall wird auf dem Tastenfeld angezeigt, und an den Betriebssmdelder [HF-Empfänger] weitergereit.

7 ABHANG

DISTANZ:Sonderseite II, Zeichnungen

8 EINBAU

Installieren Sie SANICUBIClassic nach den handwerklichen Richtlinien unter Einhaltung der Norm EN 12056 Inbetriebnahme und Wartung durch eine qualifizierte Fachkraft.

3a Besondere Hinweise und Ratschlage

1- Platzbedarf des SANICUBIClassic 557 mm b x 407,5 mm h x 492 mm t. Fur leichte Zuganglichkeit (DIN) rechnen Sieitte ca.600 mm auf allen Seiten. Die Vorgaben der EN 12056 müssen bei der Installation beachtet werden.
2-Vor den Abwassereinlaufen und nach dem Forderstutzenitte geeignete Absperschieber anbringen.
3- Installieren Sie die Forder-bzw.
Druckleitung DN 50 so, dass Rücklauf aus der Abwasserkanalisation vermieden wird 35 Sonderseite II, "Zeichnungen"), mit einer Rohrschleite über die Rückstaube.
4-Nach der Rohrschleife fuhren Sie die weite Ableitung im nachsthohenen Durchmesser aus, z. B. DN 60.
5- Im Falle einer Schachtmontage (Grube) sichern Sie den SANICUBIC Pro mittels einer Tauchpumperge gegen Überflutung ab.
6-SANICUBIClassicitteuber Dachoberkante entluften.

Anschluss von Sanitärgeräten an tiefliegende Einlauföffnungen

Bei Installation von Dusche oder Badewanne auf Einbaebene des SANICUBIC Classic muss die Oberkante der Abwasserableitungen mindestens 250 mm über Boden liegen.

Anschluss der Abwasserein- oder Forder- Druck- und Entlüftungsrohe. Ein- und Ableitungsöffnungen rechts und links oben, am SANICUBICCClassic liegen unter geklipsten Abdeckungene 1

Anschluss der Forder-bzw. Druckleitung

Zerkleinerungsvorrichtungen an den Pumpenansaugolfungen ermögen die Druckleitung in DN 50.

Nehmen Sie die Ab- bzw. Einleitungsstutzenverkleidung 31) an der Geräte Oberseite ab.

Der Druck-bzw. Forderstutzen

Y-Bogen, befindet sich in Gerätemitte, hinten 3e.

Anschluss über Stutzen33J an das Steigrohr, mit gerauschdampfenden Schellen.

SANICUBIClassic hat eingebaute Rückflussklappen.

Sperschieber, Ruckflussverhinderers. Abschn. 3a2

Anschluss von Einleitungen DN 50

-tief liegend-3d1

Sagen Sie die Kuppe des DN 100

Anschlussstutzens ab.

Es entstehen ein DN 50-Einlauf.

Vor Befestigen des Überleitungssstutzens

D schneiden sieihn auf DN 50 zurecht.

3d (Fortsetzung)

• offen liegend -312

Sagen die DN 50-Kuppe am Einlauf ab. Vor Befestigen des Stutzens D schneiden sieihn auf DN 50 zurecht. Siehe Illustration Sonderseite 2, Zeichnung 3

VARIANTE: EINLAUF IN DN 40

Den Stutzen auf DN 40 zurecht schneiden 3d3

ANSCHLUSS VON DN 100-EINLEITUNGEN

-tief liegend-cfBe1

1- Insertstopfen am Seiteneinalauf abnehmer, aufbewahren. Damit kann später ein DN 50-Stutzen für einen evtl. unbenutzen, oberen DN 100 Einlauf hergestellt werden.
2-Befestigen Sie den Stutzen mit der SchelleJ.
3- Stecken sie das DN 100-Fallohr in den Stutzen und befestigen Sie es mit der zweiten Schelle.
·ober liegend-cf3e2
1-Sagen Sie die Kuppe des DN 100-Einlaufsb.
2-Befestigen Sie den Stutzen mit der SchelleJ.
3- Stecken sie das DN 100-Fallohr in den Stutzen und befestigen Sie es mit der zweiten Schelle.

ANSCHLUSS DER BELÜFTUNG

1-BELUFTUNG VON SANICUBIClassic Einer der oberen DN 50-Einlaufe dient als Pumpenbeluftung.

Das DN 50-Beluftungsrohr über Dach führen.

a- Sagen Sie die Kuppe eines DN 50-Einlaufs ab und befestigen Sie den StutzenDhit einer Schelle

b- Stecken sie das DN 50-Belüftungsrohr in den Stutzen und befestigen Sie es mit der zweiten Schelle.

ACHTUNG: Keinen Vakuumbrecher (Belüfter) an schließen. Es muss eine frei Be- und Entlüfung gewährleistet sein!

2-BELUFTUNG DES ELEKTRISCHEN TEILS

Den mitgelieferten PVC-Schlauch kristall 8/11 an die Tastatur auf dem Sanicubic anschließen. Das andere Ende these Schlauches muss sich zwischen 1 m und 2 m über dem Gerät befinden um zu vermeiden, dass im Fall einer Überschwemmung Wasser in den elektrischen Teil eindringen kann.

Achtung: Den Schlauch nicht zusammenkneifen.

GERATENTLEEREN (WARTUNG)

Auch für einfache Wartungsmaßnahmen: Vor jedem Eingriff Gerätesteckerziehen!

Zur vollständigen Geräteentleerung ist ein Wassersauger zu verwenden. Gehen sie in nachstehender Reihenfolge vor:

1- Geräteabdeckung abnehmer
2- Entfernen Sie einen Stopfen8g2 K von einem der beiden Wartungs-bzw. Entleerungsstutzen.
3- Führn sie das Wassersaugerrohr durch den Wartungs-bzw. Entleuerungsstutzen ein. Das Wassersaugrohr kann 40 mm Durchmesser haben.
Schalten Sie den Sauger ein. Entleeren Sie SANICUissic.
4- Ist der Behälter entleert, verschlieben Sie die Wartungsöffnung mit dem Stopfen und bringen Sie die Geräteabdeckung wieder

BEFESTIGUNG DES GERÄTS AM BODEN

SANICUBIC Classic muss am Boden befestigt werden, um Verrutschen oder Verdrehen zu verhindern.

1- Stellen Sie das Gerät am gewünschten Ort auf. Beachten Sieitte die Einlaufrichtungen aller anzuschliebenden Leitungen. Denken Sie an derzeitige - und evtl. zukünftige Sanitäreinrichtungsvorhaben.
Richtig mit Werkzeug rankommen: die Anschlüsse liegen hinten, z. B. Übergangsstutzen der diversen Ein- und Abläufe. 600 mm nach allen Seiten und sind laut EN vorgeschreiben.
2- Zeichnen Sie den Umriss des SANICUBIC am Boden an
3- Positionieren und befestigen sie die Haltewinkel am Boden, gemäß der Bohrskizze 31.
4- Platzieren Sie SANICUBI'Classic über den Haltwinkel.
5-Befestigen Sie nun das Gerät daran, mit den SchrauberB.

ELEKTKROANSCHLUSS

Elektroarbeiten für ihren SANICUBIClassic sind von einem zugelassenen Elektrofachmann vorschrittsmäßig auszuführen. Bewahren Sie die Rechnung (für Versicherung, Garantiefälle u. dergl.) gut auf!

Der Anschluss muss den Errichtungsnormen Ihres Landes genügen, in Deutschland z. B. DIN VDE 0100, Teil 701 (Feucht- und Nassraume, Fehlerstromschutzschalter, Nennauslösestrom von 30mA , usw.).

Die Stromversorgung muss der Schutzklasse I entprechen. Korrekte Erdung prufen [38 Ω].

Das Gerät muß durch eine allpolige Trennvorrichtung mit einem Kontaktöffnungsbstand von mindestens 3mm vom Netz getrennt werden.

HIER WERDEN SIE EIN SANICUBIC*PROFI

Die LEDs auf dem Bedienerfeld werden Sie rasch verstehen.itte erklaren Sie das alles auch Ihrem Kunden.

LEUCHTANZEIGEN

Armaturenbrett, Bedienfeld und Betriebsanzeigen

1. Normalbetrieb,

Anzeige der Betriebszustände im Sanicubic® Classic.

Die Motorpumpen arbeiten im Wechsel. Im Normalbetrieb lauft nur eine Motorpumpe.

Start/Stop der Motorpumpen ist wasserstandsgesteuert. Wasserstand hoch:Pumpe 1 bzw.2 Start Wasserstand tief: kurzer Nachlauf, dann 1 bzw.2 Stop! Pumpe lauft: Betriebsanzeige (LED) 1 bzw.2 grun

2.1 Zeitliche Kontrolle - Wasserstand hoch (Dauer)
Warningsignal - Zwangszuschaltung zweite Motorpumper

Leistungsabfall der diensthabenden Motorpumpe (verstopft, oder langanhaltendes hohes Abwasservolumen im Behälter). In der Praxis: Abwasser im Pumpenbehälter steigt über das kritische Niveau, bzw. einer Minute Vollastbetrieb der Pumpe.

2.1.1 Automatische Zuschaltung der zweiten Motorpumper

Signalton Buzzer Ein LED-Betriebsanzeige Motorpumpe 1 bzw.2 rot Motorpumpe 2 bzw.1 bis zum Absenken auf Kontrollpunkt "Behalter entleert,beide Pumpen abschalten!"2 und 1 Stop!

2.2 Niveauschaltung - kritisches Wasservolumen
Warnsignal - volumengesteuerte Zuschaltautomatik

Im Praxisbetrieb: Die elektronische Volumenmessung im SANICUBIC Classic bleibt länger als vier Sekunden aktiviert.

2.2.1 Automatische Zuschaltung der zweiten Motorpumper

Signalton Buzzer Ein LED-Betriebsanzeige Motorpumpe 1 bzw.2 rot Motorpumpe 2 bzw.1 Start bis zum Abschalten des Volumemelders (als zweifache Sicherheit) und Absenkung des Wasserstands auf Abschaltniveau: Beide Motorpumpen: 2 und 1 Stop!

1. Warnanzeigen-Rückstellung

3.1 Fehlfunktions-Risiken losen Warnsignale aus. Nach Bereinigung einer jeweiligen Risikosituation wird jedoch nur das Akustiksignal aufgehoben.

3.2 Zur Erinnerung leuchtet das Alarm-LED

3.3 Die Rückstelltaste im Tastenfeld (neben Akustiksgnale aller Risikofalle ab. Bis zur Bereinigung des gemeldeten Zv.), ),), )

schaltet die ischenfalls bleib auf

NORMENKONFORMITÄT

• SANICUBIC Classic erfüllt die EN 12050-1 sowie die europäischen Vorschriften bezüglich der Bauaufsicht, elektrischer Sicherheit und elektromagnetischer Verträglichkeit.

INBETRIEBNAHME

Nach Verrohrung und Elektroarbeiten erfolgt die Dichteprüfung der Abwassereinleitungen: Lassen Sie nacheinander die verschieden den Sanitärgeräte der Gesamtanlage laufen und überprüfen Sie mit dem Installateur zusammen genauestens die Rohrübergänge.

Nur kein Wasser sparen: Das Gerät soll mindestens zwei mal starten und beiden Entleerungszyksen vollständig abwickeln.

Kein Trockenlauf!

Nur mit Wasser! Werden die Pumpen ohne Wasser, ohne Befehl durch die Steuereletronik gestartet, leidet die Zerkleinerungsmechanik an der Pumpenansaugung.

Bitte die Pumpen nie ohne Wasser von Hand starten!

Mit Taste 1 oder 2 führen die Pumpen nach einem 'Nothalt' (Verstopfung, oder Stromausfall durchgestartet werden). Aber nur auf Anweisung vom Kundendienst!

VERWENDUNG UND NUTZUNG

SANICUBIC Pro fordert haushaltsübliche Abwasser in die Kanalisation. Andere Nutzung anulliert die Werksgarantie.

Weder Hygieneartikel, Kondome, oder Öl, Lösungsmittel, Abfälle aller Art, Säuren, Basen, Laugen, korrisive oder explosive Flüssigkeiten)dürfen durch über die Pumpe ablaufende Geräte entsorgt werden, was auch für klassische WCs gilt. Besonderss jedoch fur WCs, die über SANICUBIC Classic entsorgt werden.
Bei Stromausfall Wasser aller angeschlossenen Geräte abstellen. Keine WC-Spülung betätigten oder Badewanne ablaufen halten, Wasch- und Spülmaschinen aushalten! Dann erst die Ursache des Stromausfallsuchen.

Die Pumpe nicht in explosionsgefahrdete Bereiche einbauen!

WARTUNG

Die Funktion von SANICUBIClassic sollte jeder Monat per Sichtkontrolle (Tastenfeldanzeige) überprüft werden.

Ein Mal jährlich soll der Pumpenbehälter vom Kundendienst entleert und gereinigt werden.
- Hierbei auch eine Funktionskontrolle vornehmen:

4 Einlauf- und Forderleitungsdichte prufen, bzw. zwei maligen Pumpenstart und -stopp abwarten.
5 Tastenfeld- und HF-Funktionsmelderanzeigen miteinander vergleichen.

GARANTIE

SFA SaniBroy GmbH bietet fur SANICUBIEClassic zwei (2)
Jahre Garantie (Motoren, Elektronik, Ersatzteile bzw. Reparatur).itte bewahren Sie die Rechnung gut auf, um sie gegebenen Falles vorlagen zu konnen.

15 EVENTUELLE INTERVENTIONEN

DIese ANWEISUNGEN SIND NUR FÜR DIE AUSFUHRUNG DURING FACHLEUTE BESTIMMT

Vor jeder Interventionen den Netzsteckerziehen

ALARM AM GERAT Erste eventuelle Eingriffe am Gerat

FESTGESTELLTE STÖRUNG	MÖGLICHE URSACHEN	ABHILFEN
1 - Alarmsignal + allgemeine Alarm-LED (rot) blinkt	• Erfassungssystem defekt	• SFA-Kundendienst anfordern
2 - Alarmsignal+ allgemeine Alarm-LED (rot) leuchtet	• Leitung verstopft •Pumpe verstopft oder bloc-kiert	• Die Pumpen durch wie-delte Impulse zum Laufen bringen (Pumpenstart (Han-dauslösung) • SFA Kundendienst anfordern
3 - Allgemeine Alarm-LED (rot) leuchtet	• Am Gerät sind folgende Pro-bleme aufgetreten: Leitung verstopft, Pumpe(n) blockiert oder verstopft • Der Netzstrom zum Gerät wurde unterbrochen	• Zum RESET Tasten 1 oder 2 (Pumpenstart) drücken, Alarm erlischt
4 - Alarmsignal + allgemeine Alarm-LED + gelbes Netz-LED blinkt	• Stromunterbrechung	• Um den Alarmsignal abzustel-len, auf eine der zwei Pum-penstart (Handauslösung) drü-cken. • Stromversorgung überprüfen • SFA-Kundendienst anfordern

Zweite eventuelle Eingriffe am Gerät

FESTGESTELLTE STörUNG	MÖLGliche ursachen	ABHILFEN
Pumpe startet automatisch, trotz roter LED	• Elektronischer Schaltkreis defect	• SFA-Kundendienst anfordern
Niveauuerung defekt oder verschmutzt zu greater Höhe-nunterschied im seitlichen Zulauf, unbelüftete Zulauflei-tung zu lang.	• Abflussrohr verstopf• Föderhöhe zu groß• Erfassungssystem defect• Elektronischer Schaltkreis defect	• Verstopfung im Abflussrohr beseitigten• Installation überprüften (*)• SFA-Kundendienst anfordern
SFA Kundendienst anforderd	• Die Rückschlagventile sind entweder durchlüssig oder beschädigt	Die Verteile reinigen oder auswechseln

(*) Achting! Vermeiden Sie so welt es besteht, 90^ Umlenkungen, wenn die Anhubhöhe sehr hoch ist. MF: Forcieter Betrieb.

16 INTERVENTIONEN AN DEN MOTORPUMPEN

16a AUSBAU EINER MOTORPUMPE

• Netzstecker des SANICUBIC®Classic ziehen.

Sobald die Stromzufuhr unterbrochen ist, blinking die gelbe LED "Netzkontrolle 230 auf dem Tastenfeld, und das akustische Warnsignal meldet: Netzspannung aus!

Fahren Sie jetztitte wie folgt fort:

Geratedeckel abnehmenn (geklipst)

Schlauchbinder an Kabelhülle lockern

Lösen Sie die vier Einspeisungsdrächte

aus der Klemmenleiste des Pumpmotors. Losen sie den Schlauchbin am

Druckableitungskrümer des defekten Motors.

Die Rückschlagklappe im Y-Bogen bleibt geschlossen:

Die Wassersäule in der Druckleitung lāwährend dieser Demontage nicht zurück

• Offnen Sie die Halteschra den des Motorpumpenblocks am oberen des Pumpengehauses.
  Heben sie den Pumpmotor an griff an und ziehen Sieihn aus dem Pumpengehause.

Während der Pumpmotor im Werk oder bei ihrer regionalen Kundendienstelle in Revision ist, kann SANICUBIC bis zum Wiedereinbau des erneuerten Motors seine Aufgabe mit dem verbliebenen Pumpmotor erfüllen.

135 PROVISORISCHER ZUSAMMENBAU MIT NUR EINER MOTORPUMPE

• Schrauben Sie den defekten Motor von seiner Halteplatte ab.
• Positionieren Sie die Halteplatte auf dem Pumpmotordurchgang in den Pumpenbehälter.
  Verschrauben Sie sie dicht.

• Stellen Sie den Übergang zum Y-Ablusskrümer wieder her.

• SchlieBen sie den Kabeldurchgang des demontierten Motors n dem StopfenG

16c DEAKTIVIEREN DER ELEKTRONISCHEN STEUERUNG UND DER EINSPEISUNG DES AUSGEBAUTEN MOTORS

Die ausgebaute Motorpumpe soll keine Betriebs- oder Warmmeldungen mehr hervorrufen, und die elektronische Steuerung soll auf den Betrieb mit de verbliebenen Motor umgestellt werden.

Die werksseitige Einstellung der switches steht auf "ON". Schieber den switch des ausgebauten Motors auf "neutr bzw. "OFF". Hierbei bedeutet

1 = Pumpmotor 1
2 = Pumpmotor 2.

16d WIEDEREINBAU EINER REVIDIERTEN MOTORPUMPE

Netzstecker des SANICUBIC®Classic ziehen.

Sobald die Stromzufuhr unterbrochen ist, blinkt die gelbe LED "Netzkontrolle 230 V auf dem Tastenfeld, und das akustische Warnsignal meldet: Netzspannung aus!

Fahren Sie jetztitte wie folgt fort:

Ziehen Sie den Stopvom Kabeldurchgang ab. (s. Fig16b2
- Schrauben Sie die "leere" Motorhalteplatte vom Pumpengehaus ab, um den revidierten, erneuerten oder neuen Motor daran z befestigen. (s. Fig.1
SchlieBen Sie die Einspeisung wieder an der Pumpmotor-Klemmenleiste an.
- Achten Sie auf die richtige Pölung (blau -braun - grün/gelb - weiß).
- Schieber den Sie den Motor-switch auf der Schaltplatine der elektronischen Steuerung auf "ON".
- SchlieBen Sie den Forderstutzen des "neuen" Pumpmotors an den Y-Krümmer an.
- Stecken sie den Netzstecker wieder ein.
- Führer sie jetzt eine Neu-Inbetriebnahme nach Kiffer mit den dazu gehörenden Tests durch.

DESCRIZIONE

4 TECHNISCHE GEGEVENS SANICUBIC® Classic

Let op: de slang nicht doorboren.

8g LEGEN

ELEKTRISCHE AANSLUITING

TECHNICKE UDAJE SANICUBIC Classic

Achtung: Jeder markierte Kabelschuh muss isoliert werden (7,8,9 und 10)

Koohnnehbi: nrrnretnb 1
