GEBRUIKSAANWIJZING Butler E400 TOPCOM

Om de ‘Nummerweergave’ te kunnen gebruiken, moet deze dienst geactiveerd zijn op uw telefoonlijn. Om deze dienst te activeren, hebt U hiervoor meestal een apart abonnement van uw telefoonmaatschappij nodig. Indien U geen nummerweergavefunctie hebt op uw telefoonlijn, zullen de inkomende telefoonnummers NIET op de display van uw toestel verschijnen.

Important

NL De in deze handleiding beschreven mogelijkheden worden gepubliceerd onder voorbehoud van wijzigingen.

NL Geschikt voor aansluiting op het openbare analoog geschakelde telefoonnetwerk.

NL Het toestel voldoet aan de basiseisen van de R&TTE-richtlijn. Dit wordt bevestigd door de CE-markering.

1 Veiligheidsinstructies 20

2 Beginnen 20

2.1 Deze gebruikshandleiding gebruiken 20
2.2 Het basisstation installeren.... 20
2.3 De handset installeren.... 21
2.4 De lader installeren.... 22
2.5 Toetsen/LEDs 22
2.6 Symbolen 23
2.7 LED van het basisstation.... 23
2.8 Door het menu bladeren 24
2.9 Menuoverzicht 24

3 De telefoon gebruiken....24

3.1 De handset aan- en afzetten 24
3.2 De menutaal veranderen 25
3.3 Een oproep ontvangen 25
3.4 Een externe oproep doen 25
3.5 Een interne oproep doen 25
3.6 Een interne oproep doorschakelen.... 26
3.7 Conferentiegesprek 26
3.8 Luidsprekervolume tijdens het gesprek.... 26
3.9 Weergave van de duur van het gesprek 26
3.10 Microfoon uitschakelen 26
3.11 Pauze-toets....27
3.12 Een handset vinden (Paging-functie).... 27
3.13 Nummerherhalingsgeheugen 27
3.14 Het alfanumerieke toetsenbord gebruiken.... 27

4 Telefoonboek 28

4.1 Een nummer toevoegen aan het telefoonboek.... 28
4.2 Een nummer uit het telefoonboek bellen.... 28
4.3 Een naam en nummer wijzigen 28
4.4 Een nummer uit het telefoonboek verwijderen 28

5 Nummerweergave oproeper....29

6 De handset personaliseren ....30

6.1 Het belvolume aanpassen 30
6.2 Een beltoon kiezen 30
6.3 Inschakelen/uitschakelen van de pieptonen.... 31
6.4 Naam van de handset.... 31
6.5 Automatisch antwoorden.... 31
6.6 De handset resetten.... 32
6.7 Toetsenbordvergrendeling.... 32
6.8 De tijd instellen.... 32
6.9 Het alarm instellen.... 33

7 Basisinstellingen....33

7.1 Het belvolume aanpassen 33
7.2 Een beltoon kiezen 33
7.3 De pincode wijzigen 33
7.4 De belmodus instellen 34
7.5 Duur van de flashtijd 34

8 Meerdere handsets gebruiken 34

8.1 Een nieuwe handset toevoegen.... 34
8.2 Een handset verwijderen.... 35
8.3 Een handset instellen op een ander basisstation.... 35
8.4 Een basisstation selecteren 36

9 Problemoplossing 36

10 Technische eigenschappen ....37

12 Afvoeren van het toestel (milieu)....38

13 Reinigen 38

Français

1 Veiligheidsinstructies

• Gebruik uitsluitend de meegeleverde adapter. Gebruik geen andere laders, omdat dit de batterijcellen kan beschadigen.
• Gebruik uitsluitend oplaadbare batterijen van hetzelfde type. Gebruik nooit gewone, niet-oplaadbare batterijen. Let bij het plaatsen van de oplaadbare batterijen op de polariteit (aangeduid in het batterijvak van de handset).
• Raak de laad- en stekkercontacten niet aan met scherpe en metalen voorwerpen.
• De werking van sommige medische instrumenten kan worden beïnvloed.
• De handset kan een onaangenaam zoemend geluid veroorzaken in hoorapparaten.
• Plaats het basisstation niet in een vochtige ruimte of op minder dan 1,5 m van een waterbron. De handset niet in aanraking brengen met water.
• Gebruik de telefoon niet in omgevingen met explosiegevaar.
• Recycleer de batterijen en onderhoud de telefoon op een milieuvriendelijke manier.
• Omdat deze telefoon niet kan worden gebruikt tijdens een stroomuitval, moet u een telefoon gebruiken die niet afhankelijk is van het elektriciteitsnet bij noodgevallen, bv. een mobiele telefoon.

2 B e g i n n e n

2.1 Deze gebruikshandleiding gebruiken

In deze gebruikshandleiding is de volgende methode gebruikt om de instructies te verduidelijken:

Tekst..... "DISPLAY".

De tekst die verschijnt op de display van de telefoon wordt tussen aanhalingstekens getoond in de rechterkolom.

In te drukken toets.

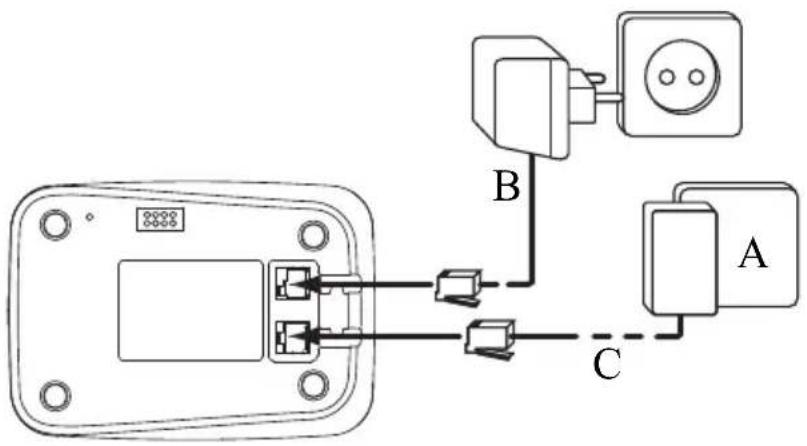

2.2 Het basisstation installeren

Volg deze stappen voor de installatie:

1 Steek de stroomstekker van de adapter in het stopcontact en de stroomplug in de aansluiting aan de onderkant van het basisstation.
2 Steek de telefoonstekker in het telefoonstopcontact en de telefoonplug in de connector aan de onderzijde van het basisstation.
3 Plaats de telefoon- en stroomkabel in de aansluitingen van het basisstation, zoals weergegeven in afbeelding 2A.

Dit product werkt alleen op herlaadbare batterijen. Als u niet herlaadbare batterijen in de handset stopt en deze op de basis plaatst, zal de handset beschadigd raken. Deze beschadiging wordt NIET gedekt door de garantie.

- 2A Onderaanzicht van het basisstation -

A. Telefoonstopcontact

B. Stroomkabel

C. Telefoonkabel

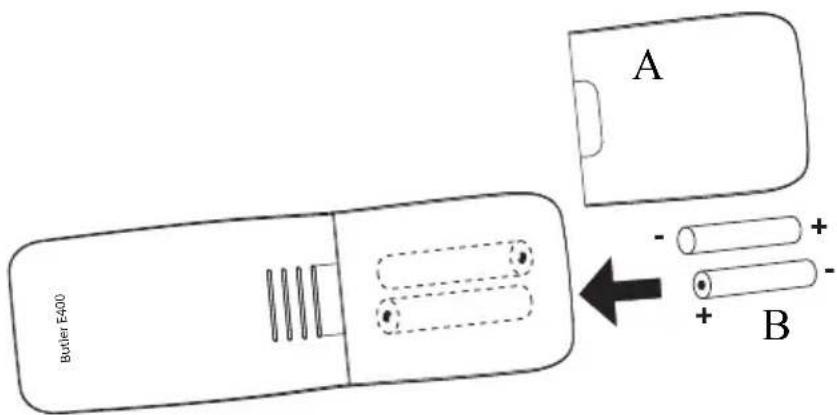

2.3 De handset installeren

1Open het batterijvak zoals weergegeven in afbeelding 2B.
2Plaats de batterijen en let daarbij op de polariteit (+ en -).
3Sluit het batterijvak.
4Laat de handset 20 uur in het basisstation staan.

Butler E400 A B - + + -

- 2B Onderaanzicht van de handset -

A. Batterijdeksel
B. Oplaadbare batterijen

Voordat u de telefoon voor het eerst gebruikt, moet u controleren of de batterij 20 uur is opgeladen. De telefoon zal niet optimaal werken als u dit niet doet.

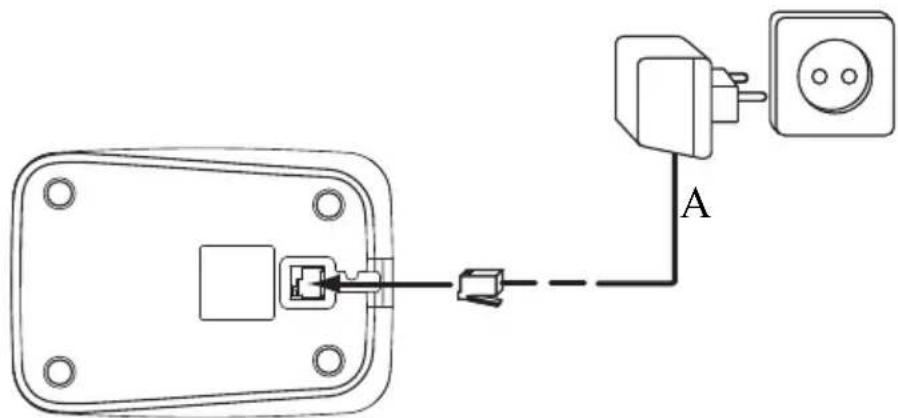

2.4 De lader installeren

1 Verbind de adapter met het stopcontact.

• 2C Lader - A. Adapter met stroomkabel

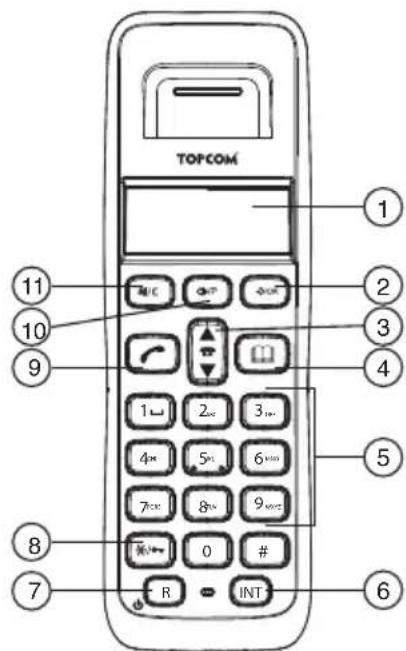

2.5 Toetsen/LEDs

HANDSET

1. Display
2. Menu-/OK-toets
3. Omhoog/Omlaag/Oproeplog-toets
4. Telefoonboek-toets
5. Alfanumerieke toetsen
6. INT-toets
7. Aan/Uit/Flash-toets
8. Toetsenbordvergrendeling
9. Opleggen/Opnemen-toets
10. Nummerherhaling/Pauze-toets
11. Microfoon uit/Wissen/Esc-toets

TOPCOM 1 2 3 4 5 6 7 8 9 10 11 R INT

• 2D Handset -

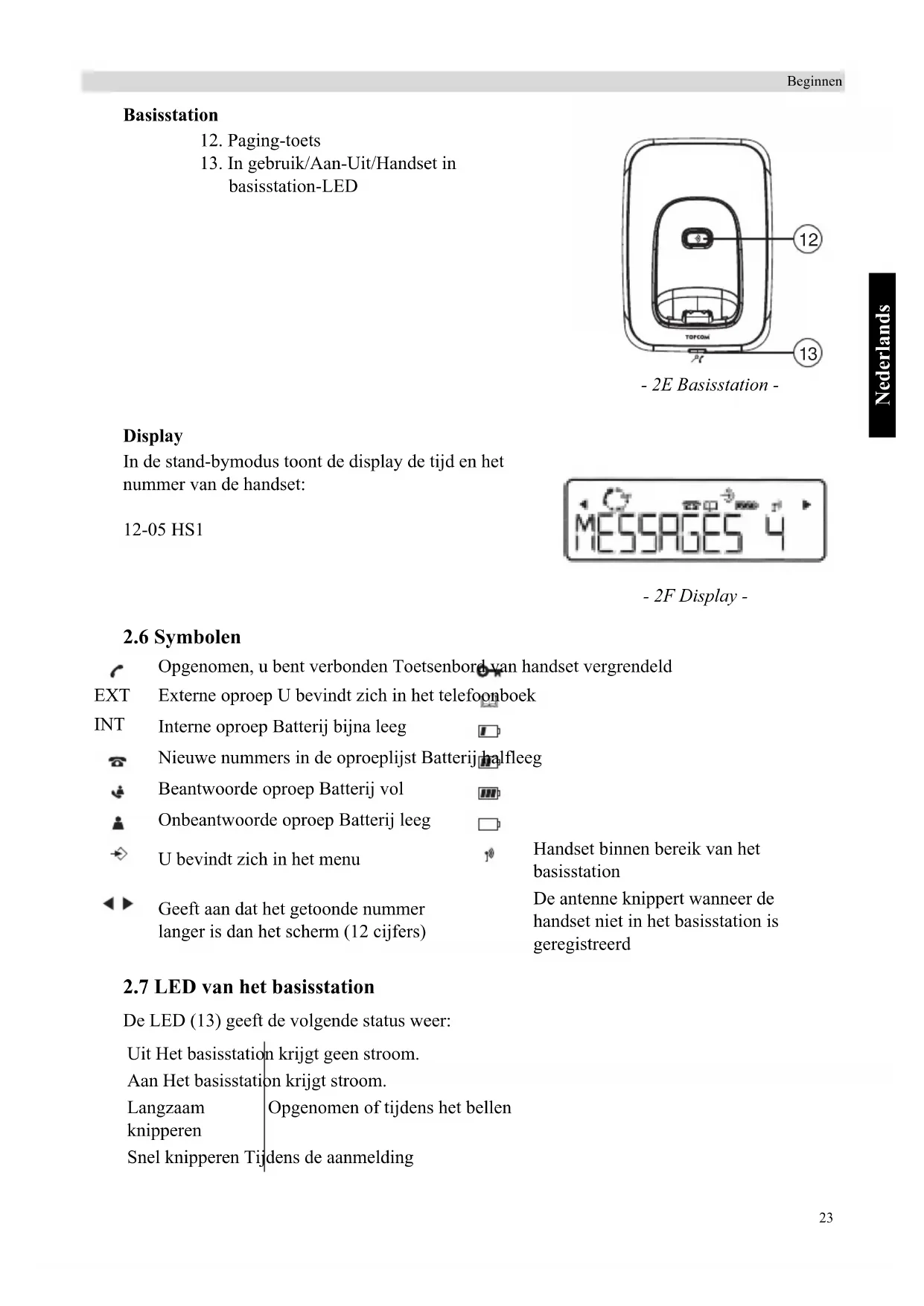

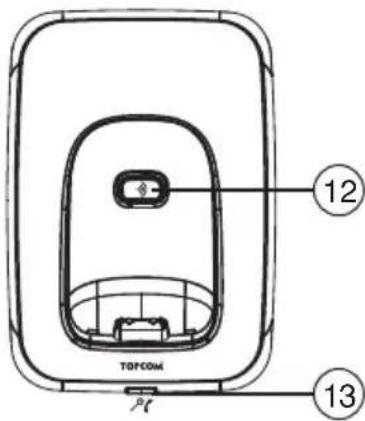

Basisstation

1. Paging-toets
2. In gebruik/Aan-Uit/Handset in basisstation-LED

TOPCOM 12 13

• 2E Basisstation -

Display

In de stand-bymodus toont de display de tijd en het nummer van de handset:

12-05 HS1

Opgenomen, u bent verbonden Toetsenbord van handset vergrendeld

EXT Externe oproep U bevindt zich in het telefoonboek

INT Interne oproep Batterij bijna leeg

Nieuwe nummers in de oproeplijst Batterij halfleeg

Beantwoorde oproep Batterij vol

Onbeantwoorde oproep Batterij leeg

U bevindt zich in het menu

Geeft aan dat het getoonde nummer langer is dan het scherm (12 cijfers)

Handset binnen bereik van het basisstation

De antenne knippert wanneer de handset niet in het basisstation is geregistreerd

2.7 LED van het basisstation

De LED (13) geeft de volgende status weer:

Uit Het basisstation krijgt geen stroom.

Aan Het basisstation krijgt stroom.

Langzaam | Opgenomen of tijdens het bellen

knipperen

Snel knipperen Tijdens de aanmelding

2.8 Door het menu bladeren

De Butler E400 heeft een gebruiksvriendelijk menusysteem. Elk menu toont een lijst met opties. De menukaart staat in de volgende paragraaf.

/OK

1Wanneer de handset aan en in stand-by staat, drukt u om het hoofdmenu te openen op de menu-toets.

2Blader naar de gewenste menuoptie. U kunt in een lus de menuopties doorlopen (na de laatste keert u terug naar de eerste).

3Druk op de OK-toets om meer opties te zien of de getoonde instelling te bevestigen.

∅1/C

Druk op de Wissen-toets om naar het vorige menuniveau terug te keren.

2.9 Menuoverzicht

Menu Submenu-items
TELEFOONBOEK	TOEVOEGENBEWERKENWISSEN
INSTELLINGEN	BASIS VOLUMEBS MELODIEHS VERWIJDERPIN CODEKIESMODEFAB INSTELL
HANDSET	BIEPINT BELVOLUMEXT BELVOLUMINT MELODIEEXT MELODIEAUTO ANTWDENNAAMTAALKLAVIERVERG?
DATUM - TIJD	DATUM INST.TIJD INSTELLALARM INST
AANMELDEN	BASIS SELECTBS AANMELDEN

3 De telefoon gebruiken

3.1 De handset aan- en afzetten

[Non-Text]

1Druk op de Aan/Uit-toets van de handset. De handset zoekt nu het basisstation.

[Non-Text]

2Houd de Aan/Uit-toets 3 seconden ingedrukt. De display schakelt zich uit.

3.2 De menutaal veranderen

/OK

1Open het menu

2Kies "HANDSET" en bevestig.

3Kies TAAL en bevestig.

4Kies een taal en bevestig.

3.3 Een oproep ontvangen

Om de oproep aan te nemen:

1Druk op de Opnemen-toets.

OF

Neem de handset van het basisstation als u de Automatisch antwoordenfunctie hebt geactiveerd.

(Zie "6.5 Automatisch antwoorden")

U bent verbonden met uw correspondent.

2Druk op de Opleggen-toets om te eindigen of zet de handset terug op het basisstation.

3.4 Een externe oproep doen

Direct kiezen

1Druk op de Opnemen-toets om het nummer te bellen.

2Voer het telefoonnummer in.

3Druk op de Opleggen-toets om te eindigen of zet de handset terug op het basisstation.

Om een nummer te corrigeren gebruikt u de Wissen-toets om een ingevoerd cijfer te wissen.

Voorkiezen

1Voer het telefoonnummer in.

2Druk op de Opnemen-toets om het nummer te bellen.

3Druk op de Opleggen-toets om te eindigen of zet de handset terug op het basisstation.

3.5 Een interne oproep doen

INT

1Druk op de Interne oproep-toets.

2Voer het nummer van de interne handset in (1 tot 5).

3Druk op de Opleggen-toets om te eindigen of zet de handset terug op het basisstation.

3.6 Een interne oproep doorschakelen

Een externe oproep doorschakelen naar een andere handset

INT	1Druk op de Interne oproep-toets.
	2Voer het nummer van de interne handset in (1 tot 5). Uw externe correspondent wordt nu in de wacht geplaatst.
	3Wanneer de andere handset opneemt, druk dan op de Opleggen-toets om op te hangen en de oproep door te schakelen.
INT	Wanneer de interne correspondent niet opneemt, drukt u opnieuw op de Interne oproep-toets om uw externe correspondent aan de lijn te krijgen.
	4Druk op de Opleggen-toets om te cindigen of zet de handset terug op het basisstation.

Alleen mogelijk wanneer meer dan een handset op het basisstation is aangemeld!

U kunt gelijktijdig converseren met een interne en externe correspondent.

Tijdens een externe oproep:

INT	1Druk op de Interne oproep-toets.
#	2Voer het nummer van de interne handset in (1 tot 5).
	3Wanneer de andere handset opneemt, houd u de ‘ ’ teets ingedrukt.
INT	Wanneer de interne correspondent niet opneemt, drukt u opnieuw op de Interne oproep-toets om uw externe correspondent aan de lijn te krijgen.
	4Druk op de Opleggen-toets om te eindigen of zet de handset terug op het basisstation.

3.8 Luidsprekervolume tijdens het gesprek

1 Tijdens het gesprek drukt u op de Omhoog/Omlaag-toets om het volume aan te passen.

3.9 Weergave van de duur van het gesprek

De gespreksduur wordt na 15 seconden in minuten en seconden getoond.

Bij het einde van elke oproep wordt de totale gespreksduur gedurende 5 seconden getoond.

3.10 Microfoon uitschakelen

Het is mogelijk om de microfoon tijdens een gesprek af te zetten.

⊗I/C	1Druk op de Microfoon uit-toets. U kunt vrijuit spreken zonder dat uw correspondent u hoort.Op de display verschijnt "MIC UIT".
⊗I/C	2Druk opnieuw op de Microfoon uit-toets om terug te keren naar de normale modus.

3.11 Pauze-toets

Wanneer u een nummer invoert, kunt u een pauze invoeren tussen twee cijfers:

O/P

1 Houd de Nummerherhaling/Pauze-toets 2 seconden ingedrukt.

3.12 Een handset vinden (Paging-functie)

1 Druk op de Paging-toets op het basisstation.
Alle handsets die bij het basisstation zijn aangemeld, zullen nu rinkelen.
2 Druk op een willekeurige toets op de handset om het rinkelen te stoppen.

3.13 Nummerherhalingsgeheugen

U kunt maximaal 10 van de laatste oproepen terugbellen. Als u een naam in het telefoonboek hebt opgeslagen die bij het nummer hoort, zal de naam worden weergegeven.

1 Druk op de nummerherhalingstoets.
2 Kies een nummer. Als het nummer in het telefoonboek staat, wordt de naam weergegeven.
Wanneer de naam verschijnt, kunt u kiezen tussen de naam of het nummer door op de OK-toets te drukken!
3 Druk op de Opnemen-toets om het nummer te bellen.
4 Druk op de Opleggen-toets om terug te keren naar de stand-bymodus.

3.14 Het alfanumerieke toetsenbord gebruiken

Met uw telefoon kunt u ook alfanumerieke tekens invoeren. Dit is handig om een naam in het telefoonboek te plaatsen, een naam te geven aan de handset enz.

Om een letter te kiezen, drukt u zo vaak als nodig op de bijbehorende toets.

Bijvoorbeeld: druk eenmaal op "2" om "A" te kiezen. Druk tweemaal op "2" om "B" te kiezen enz.

Druk eenmaal op "2" en wacht totdat de cursor naar het volgende teken gaat en druk tweemaal op "2" om eerst "A" en vervolgens "B" te kiezen.

Druk op "1" om een spatie te kiezen.

Druk op de Wissen-toets om een teken te wissen.

De tekens op het toetsenbord zijn als volgt verdeeld:

Toets	Eerste druk druk druk druk		Tweede druk druk		Derde		Vierde		Vijfde
1 spatie - 1
2		A	B		C		2
3		D	E		F		3
4		G	H	I		4
5		J	K	L		5
6		M	N	O		6
7		P	Q	R		S			7
8		T	U	V		8
9		W	X	Y		Z		9
0		0

4 Telefoonboek

Elke handset kan tot 50 telefoonnummers en namen opslaan. Namen kunnen 12 tekens, en nummers 20 cijfers lang zijn.

Voor het invoeren van alfanumerieke karakters, zie sectie "3.14 Het alfanumerieke toetsenbord gebruiken".

4.1 Een nummer toevoegen aan het telefoonboek

1Kies het menu.

2Kies "TELEFOONBOEK" en bevestig.

3Kies "TOEVOEGEN" en bevestig.

4Voer de naam in en bevestig.

Houd de Telefoonboek-toets ingedrukt en verlaat het menu zonder de wijzigingen op te slaan.

5Voer het nummer in en bevestig.

6Kies een belmelodie (1-5) en bevestig.

4.2 Een nummer uit het telefoonboek bellen

1Druk op de Telefoonboek-toets.

2 Kies een naam of voer de eerste letter van de naam in. (De lijst scrollt in alfabetische volgorde.)

Om eerst het telefoonnummer te zien, drukt u op de OK-toets.

Wanneer het telefoonnummer uit meer dan 12 cijfers bestaat, drukt u opnieuw op de OK-toets om het volledige nummer te zien.

3Druk op de Opnemen-toets om het nummer te bellen.

4Druk op de Opleggen-toets om te eindigen of zet de handset terug op het basisstation.

4.3 Een naam en nummer wijzigen

1Kies het menu.

2Kies "TELEFOONBOEK" en bevestig.

3Kies "BEWERKEN" en bevestig.

4Kies de naam die u wilt wijzigen en bevestig.

5Wis de ongewenst tekens en voer de nieuwe naam in. Bevestig.

6Voer het nieuwe nummer in en bevestig.

7Kies een belmelodie (1-5) en bevestig.

4.4 Een nummer uit het telefoonboek verwijderen

1Open het menu

2Kies "TELEFOONBOEK" en bevestig.

3Kies "WISSEN" en bevestig.

4Kies een naam of voer de eerste letter van de naam in en bevestig. De display toont "BEVESTIGEN?".

5Bevestig of annuleer.

5 Nummerweergave oproeper

Deze dienst werkt alleen als u bent geabonneerd op een dienst met nummerherkenning van de oproeper (CLIP). Neem hiervoor contact op met uw telefoonmaatschappij.

Wanneer u een externe oproep ontvangt, verschijnt het nummer van de beller op de display van de handset. De telefoon kan oproepen ontvangen in zowel FSK als DTMF. U kunt ook zijn of haar naam zien als deze wordt verzonden door het netwerk. Als de naam in het telefoonboek is geprogrammeerd, zal de naam uit het telefoonboek worden weergegeven!

/OK

Na 15 seconden verbinding wordt de naam van de beller vervangen door de gespreksduur. U kunt de naam van de beller ook langer tonen door herhaaldelijk op de OK-toets te drukken voor de naam en het nummer.

De telefoon kan 40 oproepen opslaan in de Oproeplijst (ontvangen en gemiste oproepen), die later bekeken kunnen worden. Deze functie is alleen beschikbaar wanneer u geabonneerd bent op een dienst voor nummerweergave.

Als het geheugen vol is, zullen de nieuwe oproepen automatisch de oudste oproepen in het geheugen vervangen.

[NO TEXT]

Nieuwe of gemiste oproepen worden aangeduid door een knipperend pictogram op de display.

De oproeplijst raadplegen

1Druk op de Oproeplog-toets.

Wanneer er geen oproepen zijn, verschijnt in de lijst "LEEG".

2Doorloop de oproepen. De namen van de bellers worden getoond wanneer de naam door het netwerk wordt doorgestuurd of in het telefoonboek is opgeslagen. Wanneer u aan het eind van de lijst komt, hoort u een pieptoon.

Wanneer verschijnt, wordt de oproep beantwoord. Wanneer verschijnt, blijft de oproep onbeantwoord.

/OK

/OK

3Druk op de OK-toets om het telefoonnummer te zien.

Wanneer het telefoonnummer uit meer dan 12 cijfers bestaat, drukt u opnieuw op de OK-toets om het volledige nummer te zien.

/OK

4Druk opnieuw op de OK-toets om de tijd en datum te zien waarop de oproep is ontvangen.

/OK

5Druk op de OK-toets om het eventueel nieuwe nummer aan het telefoonboek toe te voegen.

Druk op OK wanneer "TOEVOEGEN?" op de display verschijnt. Voer de naam in, of wijzig hem en druk op OK. Voer het telefoonnummer in, of wijzig het en druk op OK. Kies met de Omhoog/Omlaag-toets de melodie (1-5) die u wenst te horen wanneer dit nummer u belt en druk op OK. Het nummer zal in het telefoonboek worden opgeslagen.

(

6Druk op de Opnemen-toets om een correspondent terug te bellen, wanneer hun nummer of naam worden getoond.

U kunt elk nummer afzonderlijk verwijderen:

1Kies de oproep die u wenst te wissen en wis hem. Op de display verschijnt "WISSEN?". 2Bevestig of annuleer.

Om alle items gelijktijdig te wissen:

1Houd de Wissen-toets 2 secondeningedrukt. Op het scherm verschijnt "WIS ALLE?" 2Bevestig of annuleer.

6 De handset personaliseren

Elke programmering wordt bij het einde bevestigd door een dubbele of een enkele lange pieptoon. Een dubbele pieptoon geeft de bevestiging van uw keuze aan. Een lange pieptoon betekent dat de wijziging niet is doorgevoerd.

6.1 Het belvolume aanpassen

Belvolume van de handset voor interne/externe oproepen

U kunt het belvolume afzonderlijk instellen voor de interne of externe oproepen. U kunt voor de handset kiezen uit 5 belvolumeniveaus en "UIT".

Wanneer de handset in het basisstation staat, zal het basisstation niet rinkelen bij een inkomende oproep. Wanneer het belvolume van de handset uitgeschakeld is en de handset staat in het basisstation, dan zal uw telefoon niet meer rinkelen!

1Open het menu 2Kies "HANDSET" en bevestig. 3Kies "INT BELVOLUM" om het interne volume te wijzigen of "EXT BEL VOLUM" om het externe volume te wijzigen en bevestig. 4Kies een volumeniveau (1 tot 5 of "UIT"). 5Bevestig of keer terug naar het vorige menu.

6.2 Een beltoon kiezen

U kunt voor het basisstation en elke handset een verschillende beltoon instellen. U kunt de handset ook instellen om voor interne of externe oproepen met een andere beltoon te rinkelen. U kunt kiezen uit 5 verschillende beltonen.

→/OK ▲▼ →/OK ▲▼ →/OK ▲▼ →/OK ▲▼ →/OK ⊗/C

1Open het menu 2Kies “INSTELLINGEN” en bevestig. 3Kies "HANDSET" en bevestig. 4 Kies “INT MELODIE” om de interne beltoon of “EXT MELODIE” om de externe beltoon te wijzigen en bevestig. 5Kies een beltoon (1 tot 5). 6Druk op de OK-toets om te bevestigen of naar het vorige menu terug te keren.

6.3 Inschakelen/uitschakelen van de pieptonen

De handsets kunnen een pieptoon geven wanneer u op een toets drukt, wanneer het batterijniveau laag is of wanneer de handset buiten bereik is.

Pieptoon toetsdruk aan/uit

/OK

1Open het menu

2Kies "HANDSET" en bevestig.

3Kies "BIEP" en bevestig.

4Kies "TOETSTOON" en bevestig.

5Kies “AAN” om in te schakelen of “UIT” om uit te schakelen en bevestig.

Laag batterijniveau

/OK

1Open het menu

2Kies "HANDSET" en bevestig.

3Kies "BIEP" en bevestig.

4Kies "BAT LAAG" en bevestig.

5Kies "AAN" om in te schakelen of "UIT" om uit te schakelen en bevestig.

Handset is buiten bereik

/OK

1Open het menu

2Kies "HANDSET" en bevestig.

3Kies "BIEP" en bevestig.

4Kies "BUIT BEREIK" en bevestig.

5Kies "AAN" om in te schakelen of "UIT" om uit te schakelen en bevestig.

6.4 Naam van de handset

U kunt de naam die in de stand-bymodus op de handset wordt weergegeven, veranderen (max. 9 tekens). Met deze functie kunt u elke handset personaliseren.

/OK

©1/C

[NO TEXT]

1Open het menu

2Kies "HANDSET" en bevestig.

3Selecteer "NAAM" en bevestig.

4Voer de gewenste naam in en bevestig.

Druk op de Wissen-toets om een teken te wissen. Houd de Telefoonboek-toets ingedrukt en verlaat het menu zonder de wijzigingen op te slaan.

6.5 Automatisch antwoorden

Wanneer er een inkomende oproep is en de handset staat in het basisstation, neemt de telefoon automatisch de lijn wanneer u hem opneemt. Dit is de standaard instelling. U kunt deze uitschakelen.

→

1Open het menu

2Kies "HANDSET" en bevestig.

3Kies "AUTO ANTWDEN" en bevestig.

4Kies "AAN" om in te schakelen of "UIT" om uit te schakelen en bevestig.

6.6 De handset resetten

U kunt de fabrieksinstellingen voor de telefoon terugzetten. Dit zijn de instellingen die zijn geïnstalleerd wanneer u de telefoon aankoopt.

Om naar de standaard instellingen terug te keren:

1 Open het menu
2 Kies "INSTELLINGEN" en bevestig.
3 Kies "FAB INSTELL" en bevestig.
4 Voer de 4-cijferige pincode in (standaard =0000) en bevestig.

DE STANDAARD PARAMETERS ZIJN:

Pieptoon bij laag batterijniveau Aan

Pieptonen bij buiten bereik Uit

Toetstoon Aan

Automatisch antwoorden Aan

Interne melodie 1

Intern volume 3

Externe melodie 3

Extern volume 3

Ontvangvolume 3

Telefoonboek Leeg

Oproeplog Leeg

Nummerherhalingslijst Leeg

Pincode 0000

Belmodus DTMF

Toetsenbordvergrendeling Uit

Wanneer u terugkeert naar de standaard instellingen worden alle items in het telefoonboek en de oproeplog verwijderd. De pincode wordt ook terugzet op 0000.

6.7 Toetsenbordvergrendeling

Het toetsenbord kan worden vergrendeld zodat er geen instellingen kunnen worden gewijzigd en geen telefoonnummers kunnen worden gevormd. Wanneer het toetsenbord vergrendeld is, verschijnt het -pictogram.

Het toetsenbord vergrendelen

*

1 Houd de ‘*’-toets 3 seconden ingedrukt. Het toetsenbord zal worden vergrendeld.

Het toetsenbord ontgrendelen.

*

1 Druk op een willekeurige toets, "DRUK*" verschijnt op het scherm.

2 Druk binnen de 3 seconden op de ‘*’-toets.

6.8 De tijd instellen

1 Open het menu
2 Kies "DATUM - TIJD" en bevestig.

3Kies "TIJD INSTELL" en bevestig.
4Voer de tijd in (24-uurweergave) en bevestig.

6.9 Het alarm instellen

1Open het menu
2Kies "DATUM - TIJD" en bevestig.
3Kies "ALARM INST" en bevestig.
4Kies "AAN" om het alarm aan te zetten en bevestig.
Voer het tijdstip in (24-uurweergave) waarop het alarm moet afgaan en bevestig.
OF
Kies "UIT" om het alarm af te zetten en bevestig.

7 Basisinstellingen

7.1 Het belvolume aanpassen

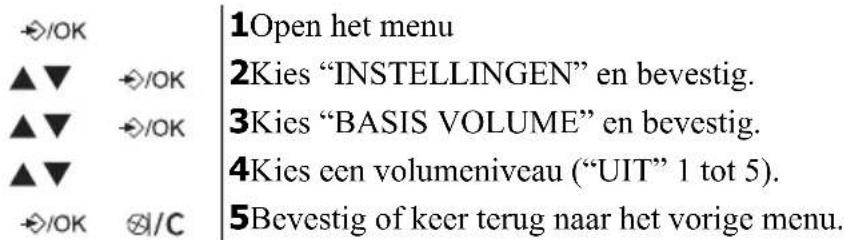

Belvolume van het basisstation

U kunt kiezen uit 5 belvolumeniveaus en "UIT".

≠/OK ▲▼ ≠/OK ▲▼ ≠/OK ▲▼ ≠/OK ⊗/C 1Open het menu 2Kies "INSTELLINGEN" en bevestig. 3Kies "BASIS VOLUME" en bevestig. 4Kies een volumeniveau ("UIT" 1 tot 5). 5Bevestig of keer terug naar het vorige menu.

7.2 Een beltoon kiezen

U kunt voor het basisstation en elke handset een verschillende beltoon instellen. Om de melodie van het basisstation in te stellen:

1Open het menu
2Kies "INSTELLINGEN" en bevestig.
3Kies "BASIS MELODIE" en bevestig.
4Kies een beltoon (1 tot 5).
5Bevestig of keer terug naar het vorige menu.

7.3 De pincode wijzigen

Bepaalde functies zijn alleen beschikbaar voor gebruikers die de pincode kennen.

De standaard pincode is 0000. Om de pincode te wijzigen:

/OK ▲▼ ▲▼ 4:0 5:0 5:0 4:1 5:1 5:1 4:2 5:2 5:2 +/OK +/OK +/OK +/OK +/OK +/OK

1Open het menu
2Kies "INSTELLINGEN" en bevestig.
3Kies "PIN CODE" en bevestig.
4Voer de oude 4-cijferige pincode in en bevestig.
5Voer een nieuwe 4-cijferige pincode in en bevestig.
6Voer de nieuwe pincode een tweede keer in en bevestig.

7.4 De belmodus instellen

Er zijn twee belmodi: DTMF/Toonkiezen (meest gebruikelijke) en pulskiezen (voor oudere installaties).

De belmodus veranderen:

1Open het menu
2Kies "INSTELLINGEN" en bevestig.
3Selecteer "KIESMODE" en bevestig.
4Kies de belmodus en bevestig.

7.5 Duur van de flashtijd

Druk op de Flash-toets 'R' (toets 7 – afbeelding 2D Handset) om bepaalde diensten op uw externe lijn te gebruiken, zoals "tweede oproep" (wanneer uw telefoonbedrijf deze dienst aanbiedt); of om oproepen door te schakelen wanneer u een telefooncentrale gebruikt (PABX). De flashtoets 'R' is een korte onderbreking van de lijn. U kunt de flashtijd instellen tot 100 ms of 250 ms..

1Open het menu
2Kies "INSTELLINGEN" en bevestig.
3Selecteer "FLASHTIJD" en bevestig.
4Kies "FLASH1" voor een korte fashtijd (100 ms) of "FLASH2" voor een lange fashtijd (250 ms) en bevestig.

8 Meerdere handsets gebruiken

8.1 Een nieuwe handset toevoegen

Alleen nodig wanneer u de aanmelding van een handset hebt verwijderd of wanneer u zich een nieuwe hebt aangeschaft.

U kunt twee handsets aanmelden op het basisstation wanneer deze handsets het DEC GAP-protocol ondersteunen.

Het basisstation kan tot 5 handsets ondersteunen. Wanneer u reeds 5 handsets hebt en u wenst een bijkomende handset toe te voegen of een handset te vervangen, moet u eerst een handset verwijderen en vervolgens de nieuwe aanmelden.

Het basisstation in de aanmeldingsmodus plaatsen

1Houd de Paging-toets op het basisstation 6 seconden ingedrukt. Het basisstation geeft een pieptoon.

De LED op het basisstation zal 90 seconden lang knipperen. In die tijd is het basisstation klaar om een nieuwe handset te registreren.

Meld de nieuwe handset aan:

Aanmelden van een handset type Butler E400

∅/OK		2Open het menu
▲▼	∅/OK	3Kies "AANMELDEN" en bevestig.
▲▼	∅/OK	4Kies “BS AANMELDEN” en bevestig.
	∅/OK	5Kies het nummer van het basisstation dat aan de handset (1 - 4) moet worden gekoppeld en bevestig. (De knipperende nummers zijn reeds in gebruik.)
	∅/OK	6Voer de pincode van het basisstation in (standaard 0000) en bevestig. De handset zoekt nu het DECT-basisstation. Wanneer de handset het basisstation heeft gevonden, toont hij het identificatienummer van het basisstation.
∅/OK	∅/C	7Bevestig of stop.Wanneer de handset het basisstation niet vindt, keert hij na enkele seconden terug naar stand-bymodus. Probeer het nummer van het basisstation te wijzigen en ga na of er geen storingsbronnen zijn in de omgeving. Ga dichter bij het basisstation staan.

Handsets van andere typen aanmelden

Na het starten van de procedure voor aanmelding op het basisstation volgt u de aanwijzingen voor het aanmelden in de handleiding van de handset. De handset moet GAP-compatibel zijn.

Op de display knipperen het pictogram '10 en de tekst "NT AANGEMELD" wanneer de handset niet aan het basisstation is gekoppeld.

Wanneer een handset aan een basisstation is gekoppeld, krijgt hij van het basisstation een handsetnummer. Dit is het nummer dat op de handset achter de naam staat en moet worden gebruikt voor interne oproepen.

Het DECT GAP-profiel zorgt er alleen voor dat de basis telefoonfuncties correct werken tussen de verschillende merken/typen. Het is mogelijk dat sommige diensten (zoals CLIP – nummerweergave oproeper) niet correct werken.

8.2 Een handset verwijderen

Deze procedure moet worden uitgevoerd op een andere handset dan die die u wilt verwijderen.

∅/OK		1Open het menu
▲▼	∅/OK	2Kies “INSTELLINGEN” en bevestig.
▲▼	∅/OK	3Selecteer "HS VERWIJDER" en bevestig.
	∅/OK	4Voer de pincode van het basisstation in (standaard 0000) en bevestig.
▲▼	∅/OK	5Kies de handset die u wilt verwijderen en bevestig.

8.3 Een handset instellen op een ander basisstation

Wanneer u een Butler E400-handset gebruikt op een basisstation van een ander model. Het basisstation moet GAP-compatibel zijn.

1Plaats het basisstation in de aanmeldingsmodus en volg de handleiding van het basisstation.

/OK		2Open het menu
▼	/OK	3Kies "AANMELDEN" en bevestig.
▼	/OK	4Kies “BS AANMELDEN” en bevestig.
	/OK	5Voer het nummer van het basisstation in dat aan de handset moet worden gekoppeld in en bevestig.
	/OK	6Voer de pincode van het basisstation in en bevestig.De handset zoekt nu het DECT-basisstation. Wanneer de handset het basisstation heeft gevonden, toont hij het identificatienummer van het basisstation.
/OK	/C	7Bevestig of stop.

8.4 Een basisstation selecteren

U kunt uw handset tussen basisstations wisselen. De handsets kunnen tot op 4 basisstations tegelijkertijd worden aangemeld. Wanneer u het basisstation kiest, wordt het huidig gekozen basisstation aangeduid door een knipperend basisstationnummer.

Wanneer u "AUTO" kiest, zal de handset automatisch naar een ander basisstation zoeken wanneer u zich buiten bereik vindt. De handset moet eerst apart worden aangemeld bij elke basisstation.

∅/OK		1Open het menu
▲▼	∅/OK	2Kies "AANMELDEN" en bevestig.
▲▼	∅/OK	3Kies "BASIS SELECT" en bevestig.
▲▼	∅/OK	4Kies een basisstation of kies "AUTO" en bevestig.

Als u automatische basisselectie hebt geselecteerd en de handset buiten bereik is van het huidige basisstation, zal de handset alleen zoeken naar het sterkste basisstation in de stand-bymodus (niet tijdens verbindingen).

9 Probleemoplossing

Symptoom Mogelijke oorzaak	Oplossing
Geen weergave Batterijen zijn	leeg Controleer de plaatsing van de batterijen
		Laad de batterijen op
	Handset uitgeschakeld Schakel de handset in
Geen toon Telefoonkabel is slecht aangesloten		Controleer de aansluiting van de telefoonkabel
	De lijn is bezet door een andere handset	Wacht totdat de andere handset het gesprek heeft beëindigd
Het pictogram knippert	Handset is buiten bereik Breng de	handset dichter in de buurt van het basisstation
	Het basisstation heeft geen stroom	Controleer de aansluiting van de stroomkabel bij het basisstation
Symptoom	Mogelijke oorzaak Oplossing
	De handset is niet aangemeld op het basisstation	Meld de handset aan bij het basisstation
Basisstation of handset laat geen beltoon horen	Het beltoonvolume staat uit of is te laag	Pas het volume van de beltoon aan
De toon is goed, maar er is geen verbinding	De belmodus is fout De belmodus aanpassen (puls/toon)
Niet mogelijk om een gesprek naar de binnencentrale (PABX) door te schakelen	De flashtijd is te kort of te lang De flashtijd wijzigen
De telefoon reageert niet op het indrukken van de toetsen	Gebruikersfout Verwijder de batterijen en plaats ze weer terug

10 Technische eigenschappen

Standaard

Aantal kanalen 120 duplexkanalen

Modulatie GFSK

Spraakcodering 32 Kbit/s

Emissievermogen 10 mW (gemiddeld vermogen per kanaal)

Bereik maximaal 300 m in open ruimten / 10-50 m binnenshuis

Aantal handsets Maximaal 5

Netspanning basisstation 230 V / 50 Hz / 7,5 V gelijkstroom 300 mA

Netspanning lader 230 V / 50 Hz / 7,5 V gelijkstroom 200 mA

Batterijen van de handset 2 oplaadbare batterijen AAA, NiMh 1,2 V, 550 mA

Autonomie van handset 200 uur in stand-by

Gesprekstijd van handset 10 uur

Normale +5 °C tot +45 °C

gebruiksomstandigheden

Belmodus Puls/Toon

Flashtijd 100 of 250 ms

11 Topcom-garantie

11.1 Garantieperiode

Op de Topcom-toestellen wordt een garantie van 24 maanden verleend. De garantieperiode gaat in op de dag waarop het nieuwe toestel wordt gekocht. Er is geen garantie op standaard of oplaadbare batterijen (type AA/AAA).

Kleine onderdelen of defecten die een verwaarloosbaar effect hebben op de werking of waarde van het toestel zijn niet gedekt door de garantie.

De garantie moet worden bewezen door voorlegging van het originele aankoopbewijs of kopie waarop de datum van aankoop en het toesteltype staat.

11.2 Afwikkeling van garantieclaims

Een defect toestel moet, samen met een geldig aankoopbewijs en een ingevulde onderhoudskaart, worden teruggestuurd naar een Topcom-hersteldienst.

Als het toestel tijdens de garantieperiode een defect vertoont, zal Topcom of diens officieel erkende hersteldienst eventuele defecten te wijten aan materiaal- of productiefouten gratis herstellen, door defecte toestellen of onderdelen van defecte toestellen ofwel te herstellen ofwel te vervangen. In het geval dat het toestel wordt vervangen, kan de kleur en het model verschillend zijn van het oorspronkelijk gekochte toestel.

De oorspronkelijke aankoopdatum is bepalend voor het begin van de garantieperiode. De garantieperiode wordt niet verlengd als het toestel wordt vervangen of hersteld door Topcom of diens officieel erkende hersteldienst.

11.3 Garantiebeperkingen

Schade of defecten te wijten aan onoordeelkundig gebruik of bediening en schade te wijten aan het gebruik van niet-originele onderdelen of accessoires worden niet gedekt door de garantie.

De garantie dekt geen schade te wijten aan externe factoren, zoals bliksem, water en brand, noch enige transportschade.

Er kan geen garantie worden ingeroepen als het serienummer op het toestel is gewijzigd, verwijderd of onleesbaar gemaakt.

Garantieclaims zijn ongeldig indien het toestel hersteld, gewijzigd of aangepast werd door de koper.

Dit toestel mag uitsluitend gebruikt worden met herlaadbare batterijen. Indien U de meegeleverde batterijen wenst te vervangen moet U nagaan of de gebruikte batterijen wel geschikt en herlaadbaar zijn. In GEEN enkel geval mogen Alkaline batterijen in de handsets gebruikt worden. Indien U Alkaline batterijen gebruikt en de handset op de basis plaatst, dan zullen deze batterijen opwarmen en mogelijk exploderen. Eventuele schade die hierdoor ontstaat is niet verhaalbaar op de fabrikant en tevens is de schade aan het toestel niet gedekt door de garantievoorwaarden.

Eventuele herstelkosten zullen U aangerekend worden.

12 Afvoeren van het toestel (milieu)

Na afloop van de levenscyclus van het product mag u het niet met het normale huishoudelijke afval weggooien, maar moet u het naar een inzamelpunt brengen voor recycling van elektrische en elektronische apparatuur. Dit wordt aangeduid door het symbool op het product, in de handleiding en/of op de verpakking.

Sommige materialen waaruit het product is vervaardigd, kunnen worden hergebruikt

als u ze naar een inzamelpunt brengt. Door onderdelen of grondstoffen van gebruikte producten te hergebruiken, levert u een belangrijke bijdrage aan de bescherming van het milieu.

Wend u tot de plaatselijke overheid voor meer informatie over de inzamelpunten bij u in de buurt.

13 Reinigen

Reinig de telefoon met een vochtige doek of met een antistatische doek. Gebruik nooit reinigingsmiddelen of agressieve oplosmiddelen.

Français
