GEBRUIKSAANWIJZING EFV536K EFV539K KFVD16K KFVD19K LFV626K LFV629K ELECTROLUX

ce, 4e NaHEMET € BKNIOUEH.

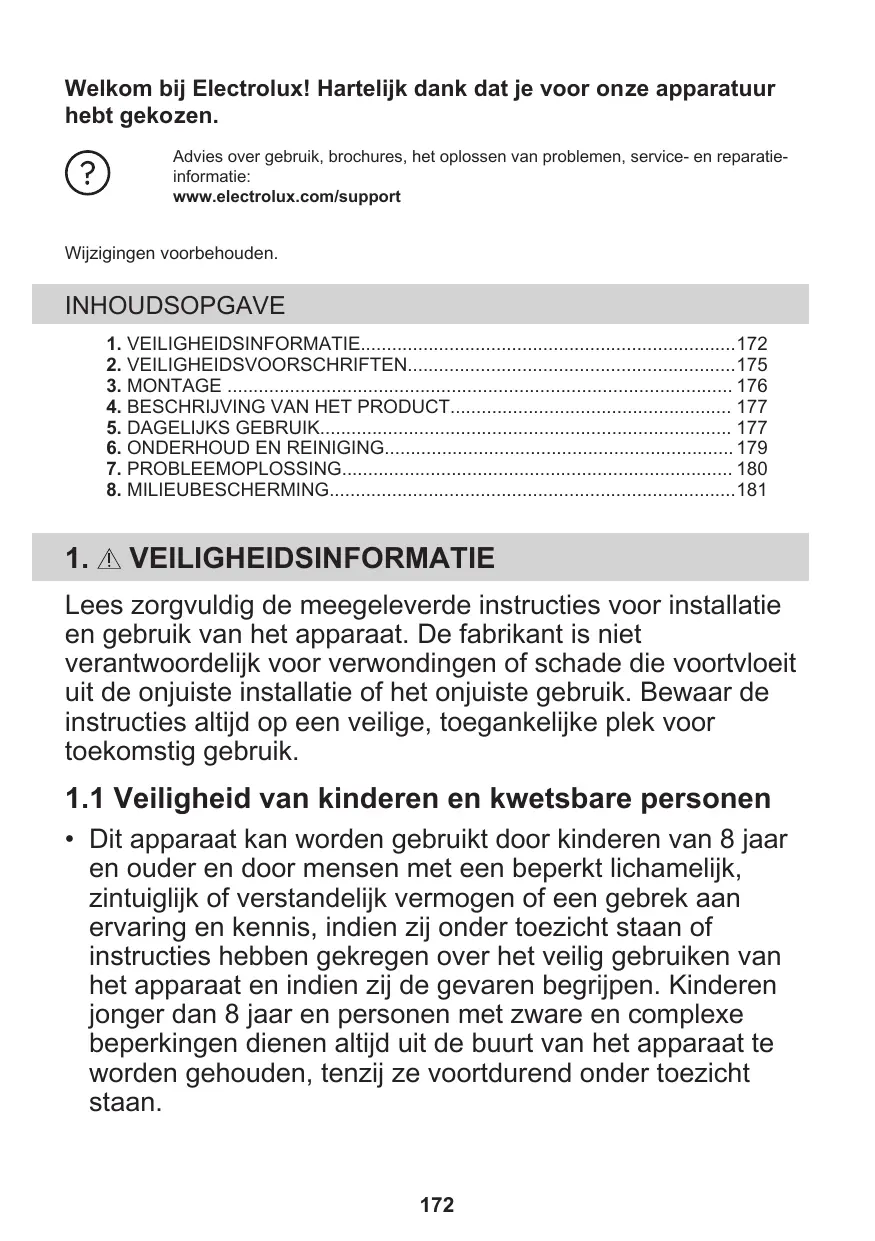

Welkom bij Electrolux! Hartelijk dank dat je voor onze apparatuur hebt gekozen. informatie: © Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie- www.electrolux.com/support Wijzigingen voorbehouden. INHOUDSOPGAVE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

1.1 Veiligheid van kinderen en kwetsbare personen

+ Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.

+ Houd toezicht op kinderen om te voorkomen dat zij met het apparaat gaan spelen. + Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg. + Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is. + Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2 Algemene veiligheid

+ Dit apparaat is bedoeld voor huishoudelijk gebruik boven kookplaten, fornuizen en soortgelijke kooktoestellen. + Dit apparaat is bedoeld voor binnenshuis huishoudelijk gebruik. + Dit apparaat kan worden gebruikt in kantoren, hotelkamers, bed & breakfast-kamers, boerderijgasthuizen en andere soortgelijke accommodaties waar dergelijk gebruik de (gemiddelde) huishoudelijke gebruiksniveaus niet overschrijdt. + Voordat u welke onderhoudshandeling dan ook verricht, dient u de stekker van het apparaat uit het stopcontact te trekken. + LET OP! Makkelijk toegankelijke onderdelen kunnen heet worden tijdens gebruik met kooktoestellen. + Gebruik alleen de bevestigingsschroeven die bij het apparaat zijn meegeleverd. Als deze niet zijn meegeleverd, gebruik dan de schroeven die in de installatie-instructies worden aanbevolen. Installeer het apparaat op een veilige en geschikte plaats die aan alle installatie-eisen voldoet. + WAARSCHUWING: Het niet installeren van de schroeven of het bevestigingsapparaat volgens deze instructies kan leiden tot elektrische gevaren. + Gebruik geen lim om het apparaat vast te zetten. + De minimumafstand tussen het kookoppervlak waarop de pannen staan en het onderste deel van het apparaat moet

ten minste 65 cm bedragen, tenzij anders aangegeven in de installatie-instructies voor het apparaat of de kookplaat. De luchtafvoer moet voldoen aan de voorschriften van de lokale autoriteiten. Zorg voor een goede luchtventilatie in de ruimte waar het apparaat geïnstalleerd is, om het terugstromen van gassen van apparaten in de ruimte die op gas of andere brandstoffen werken, zoals open haarden, te voorkomen. Zorg ervoor dat de ventilatieopeningen niet worden geblokkeerd en dat de door het apparaat opgevangen lucht niet wordt overgebracht naar een kanaal dat wordt gebruikt om rook en stoom uit andere apparaten (centrale verwarmingssystemen, thermosifons, waterverwarmingstoestellen, enz.) af te zuigen. Wanneer het apparaat met andere apparaten werkt, mag het maximale vacuüm dat in de ruimte wordt gegenereerd niet groter zijn dan 0,04 mbar. Als het netsnoer beschadigd is, moet de fabrikant, een erkend servicecentrum of een gekwalificeerde persoon deze vervangen teneinde gevaarlijke situaties met elektriciteit te voorkomen. Als de snoerset beschadigd is, moet deze worden vervangen door een speciale snoerset die verkrijgbaar is bij de fabrikant of het erkende servicecentrum. Als het apparaat rechtstreeks op de voeding is aangesloten, moet de elektrische installatie zijn uitgerust met een isoleerinrichting waarmee het apparaat van alle polen van het stopcontact kan worden losgekoppeld. Volledige ontkoppeling moet voldoen aan de voorwaarden van de overspanningscategorie III. De middelen voor ontkoppeling moeten worden geïncorporeerd in de vaste bedrading, in overeenstemming met de bedradingsregels. Flambeer niet onder het apparaat. Gebruik het niet om gevaarlijke of explosieve materialen en dampen af te zuigen.

- Reinig het apparaat regelmatig met een zachte doek om te voorkomen dat het materiaal van het oppervlak achteruitgaat. + Gebruik geen stoomreiniger, waterspray, agressieve schuurmiddelen of scherpe metalen schrapers om het oppervlak van het apparaat schoon te maken. Gebruik alleen neutrale schoonmaakmiddelen. - Reinig de vetfilters regelmatig (ten minste om de 2 maanden) en verwijder vetafzettingen uit het apparaat om brandgevaar te voorkomen. + Gebruik een doek om de binnenkant van het apparaat schoon te maken.

2. VEILIGHEIDSVOORSCHRIFTEN

2.1 Installeren + Alle elektrische aansluitingen moeten door

een gediplomeerd elektromonteur worden /\ WAARSCHUWING! gemaakt. + Zorg ervoor dat de parameters op het Gevaar voor letsel, elektrische schokken, vermogensplaatie overeenkomen met brand, brandwonden en schade aan het elektrische vermogen van de netstroom. apparaat. . +_Als het symbool ([El) niet op de typeplaat + Alleen een erkende installatietechnicus is afgedrukt, moet het apparaat geaard mag dit apparaat installeren. worden. + _ Installer en gebruik geen beschadigd + Gebruik altijd een juist geïnstalleerd apparaat. schokbestendig stopcontact. + Volg de installatie-instructies die zijn + Voorkom dat de stroomkabels verstrikt meegeleverd met het apparaat. raken. + Pas altid op bi verplaatsing van het + Gebruik geen adapters met meerdere apparaat, want het is zwaar. Gebruik altijd stekkers en verlengkabels. veiligheidshandschoenen en gesloten + Als het stopcontact los zit, mag u de schoeisel. stekker niet in het stopcontact steken. + Verwijder voordat u het apparaat + Trek niet aan het netsnoer om het installeert alle verpakkingen, de apparaat los te koppelen. Trek altijd aan etikettering en de beschermfolie. de stekker. + _ Installer de uitlaatlucht niet in een + De schokbescherming van delen onder wandopening, tenzij de opening voor dat stroom en geïsoleerde delen moet op zo'n doel is ontworpen. manier worden bevestigd dat het niet zonder gereedschap kan worden

2.2 Elektrische aansluiting verplaatst.

+ Zorg ervoor dat het apparaat correct is /\ WAARSCHUWING! geinstalleerd. Losse en onjuiste . Stroomkabels kunnen ervoor zorgen dat Gevaar voor brand en elektrische de contactklem te heet wordt. schokken. + Sluit het apparaat aan het einde van de installatie aan. Zorg ervoor dat de netvoeding na installatie bereikbaar is.

WAARSCHUWING! Gevaar voor letsel, brandwonden of elektrische schokken. + Dit apparaat is uitsluitend bestemd om mee te koken. Gebruik het apparaat niet voor andere doeleinden. + De specificatie van dit apparaat niet wijzigen. + Gebruik het apparaat niet met natte handen of als het contact maakt met water. + Gebruik alleen de accessoires die bi het apparaat zin geleverd. + Houd vlammen of verwarmde voorwerpen weg van vetten en olin tijdens het koken en bakken. + Gebruik geen onbedekte elektrische roosters. + Gebruik het apparaat niet als een opslagopperviak. + Gebruik geen vergrootglazen, verrekikers of soortgelike optische apparaten om direct naar de verlichting van het apparaat te kiken. + Als het apparaat met andere apparaten werkt, mag de maximale ontwikkelde druk niet hoger ziin dan 4 Pa (4x10-5 bar).

/\ WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

+ Neem contact op met de erkende servicedienst voor reparatie van het apparaat. Gebruik uitsluitend originele reserveonderdelen. + Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlik worden verkocht: Deze lampen zin bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelike apparaten, zoals temperatuur, trilingen, vochtigheid, of zin bedoeld om informatie te geven over de operationele status van het apparaat, Ze zijn niet bedoeld voor gebruik in andere toepassingen en zin niet geschikt voor verlichting in huishoudelijke ruimten.

/\ WAARSCHUWING! Gevaar voor letsel of verstikking. + Neem contact op met uw plaatselijke overheid voor informatie over het afvoeren van het apparaat. + Haal de stekker uit het stopcontact. + Snijd het netsnoer viak bij het apparaat af en gooi het weg.

3.1 Installatie-instructies

Zie voor volledige informatie over de installatie van het apparaat een apart installatieboekje.

4.1 Overzicht van het bedieningspaneel

on 2 3 % @& DITE functie Beschrijving Eerste snelheid/Uit De motor schakelt over naar het eerste snelheidsniveau. Tweede keer drukken schakelt het apparaat uit. Tweede snelheid De motor schakelt over naar het teede snelheïdsniveau. Derde snelheid De motor schakelt over naar het derde snelheïdsniveau. Maximale snelheid De motor schakelt over naar maximale snelheid Filtermelding Herinnert u eraan om het kooffiter te vervangen of te reinigen en het vetflter te reinigen. Lamp Schakelt de lampen in en uit.

5. DAGELIJKS GEBRUIK

5.1 De kap gebruiken

Controleer de aanbevolen snelheid volgens onderstaande tabel. ol Tijdens het opwarmen van voedsel, koken met potten met deksel 2 Tijdens het koken met potten met deksel op meerdere kookzones of branders, zachtjes bakken. 3 Tijdens het koken en bakken van grote hoeveelheden voedsel zonder deksel, koken op meerdere kookzones of branders. % Tijdens het koken en bakken van grote hoeveelheden voedsel zonder deksel, grote luchtvochtig- heid. Na 5 minuten keert het apparaat terug naar de vorige instelling = F © o Het wordt aanbevolen om de kap Het bedieningspaneel is een sensorveld. ongeveer 15 minuten na het koken aan Raak, om de afzuigkap te bedienen, het te laten staan. symbool precies in het midden aan gedurende ten minste 1 seconde. Om de kap:

1. Zet het apparaat aan door op het

symbool Ol te drukken. Je kunt nu de functies activeren.

2. Raak om de functie in te schakelen het

Het lampje van de afzuigkap werkt onafhankelik van andere afzuigkapfuncties. Tik op “+ om het Kookopperviak te verlichten. Om het apparaat uit te schakelen druk je opnieuw op het symbool O1.

5.2 Hob’Hood-functie

Het is een automatische functie die de kookplaat op een afzuigkap aansluit. Zowel de kookplaat als de afzuigkap hebben een infraroodontvanger. Snelheid van de ventilator wordt automatisch bepaald op basis van modusinstelling en temperatuur van de heetste pan op de kookplaat. U kunt de ventilator van de kookplaat ook handmatig bedienen. De functie kan worden geactiveerd vanaf het paneel van de kookplaat.

Voor meer informatie over het gebruik van de kookplaat raadpleegt u de gebruiksaanwijzing van de kookplaat.

5.3 Maximale motorsnelheid

activeren Wanneer u op Ÿ tikt, begint de maximale motorsnelheïd te werken gedurende 5 minuten. Daarna keert het apparaat terug naar de vorige snelheidsinstellingen.

Wanneer de functie is ingeschakeld, heeft een extra aanraking van Ÿ geen effect.

Het filteralarm herinnert je eraan om de kooffiter te vervangen of te reinigen en de vetfilter te reinigen. Het controlelampje van de filter & brandt gedurende 30 seconden als de vetflter moet worden gereinigd. Het controlelampje van de filter & knippert gedurende 30 seconden als de koolilter moet worden vervangen of gereinigd. (o) Zie het gedeelte over het reinigen van de vetfiter in het hoofdstuk ‘Onderhoud en reiniging'.

Zie het gedeelte over het reinigen van de kooffilter of het vervangen van de koofiter in het hoofdstuk "Onderhoud en reiniging'. Als je de functie wilt resetten, houd je 6 3 seconden ingedrukt. Om de functie in of uit te schakelen:

1. Schakel het bedieningspaneel in. zorg

ervoor dat het paneel is ingeschakeld.

2. Als u de functie wilt activeren, houdt u

3 seconden ingedrukt. Als de functie is geactiveerd, knippert het filterpictogram & vif keer.

3. Als je de functie wilt deactiveren, houd je

S$ gedurende 3 seconden ingedrukt. Als de functie is uitgeschakeld, gaat het filterpictogram & branden gedurende 4 seconden.

Reinigingsmiddelen Gebruik geen schurende reinigingsmiddelen en borstels. Maak het opperviak van het apparaat schoon met een zachte doek, warm water en een mild reinigingsmiddel. Na het koken kunnen sommige onderdelen van het apparaat heet worden. Om vlekken te voorkomen moet het apparaat afkoelen en worden gedroogd met een schone doëk of Keukenpapier. Reinig vlekken met een mild reinigingsmiddel.

Houd de kap schoon Reinig het apparaat en smeer de filters elke maand. Reinig de binnen- en vetfilters zorg- vuldig zodat er geen vet meer achterblift. Vetophoping of andere resten kunnen brand veroorzaken. Volg de instructies voor het reinigen van de accessoires wanneer de filtermelding is inge- schakeld. Raadpleeg in het hoofdstuk "Dageliks gebruik" het gedeelte over "Filtermel- ding'. U kunt vetfilters ook in de afvasmachine wassen: De vaatwasser moet op een lage temperatuur en een korte cyclus worden ingesteld. De vetfiter kan verkleuren, maar dat heeft geen invloed op de prestaties van het apparaat. Houtskoolfilter De verzadigingstijd van de koolfiter varieert afhankelik van het type koken en de regel- maat van het reinigen van de vetfiter. De geactiveerde koolfiter is niet wasbaar, kan niet worden geregenereerd en moët ongeveer om de 4/6 maanden worden vervangen, of vak- er voor bijzonder zwaar gebruik.

6.2 De vetfilter reinigen

2. Druk op de handgreep van de

montageclip op het fiterpaneel onder de Er zijn twee vetfilters. De ene bevindt zich eronder en de andere aan de voorzijde van het apparaat. Filters worden gemonteerd met behulp van clips en pennen aan de andere kant. De filter reinigen:

1. Trek aan het deksel om het te openen.

3. Kantel de voorkant van de filer iets naar

beneden (2) en trek vervolgens. Herhaal de eerste twee stappen voor alle filters.

4. Reinig de filters met een spons met niet-

schurende reinigingsmiddelen of in een vaatwasser.

De vaatwasser moet op een lage temperatuur en een korte cyclus worden ingesteld. De vetfiter kan verkleuren, maar dat heeft geen invloed op de prestaties van het apparaat.

5. Voer de eerste tee stappen in

omgekeerde volgorde uit om de filters terug te plaatsen. Herhaal de stappen voor alle filters indien van toepassing.

1. Haal de vetfiters uit het apparaat.

Zie "De vetfilter reinigen" in dit hoofdstuk.

2. Trek de voorste rand in de sleuf naar het

onderste deel van de filter, Kantel de

7. PROBLEEMOPLOSSING

/\ WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

7.1 Wat te doen als...

voorkant van het filter iets naar beneden.Er zin twee koolstoffiters. De ene bevindt zich eronder en de andere aan de voorzide van het apparaat.

3. Voer dezelfde stappen in omgekeerde

volgorde uit om een nieuwe filter te installeren. In ieder geval moeten de fiers ten minste om de vier maanden worden vervangen.

6.4 Het lampje vervangen

Dit apparaat wordt geleverd met een ledlamp. Dit onderdeel kan alleen door een technicus worden vervangen. Raadpleeg in geval van storingen "Service" in het hoofdstuk "Veiligheidsinstructies”. Probleem Mogelijke oorzaak Oplossing Je kunt het apparaat niet inschake- len. Het apparaat is niet aangesloten op een stroomvoorziening of het is ver- keerd aangesloten. Controleer of het apparaat goed is aangesloten op de elektrciteitsvoor- ziening Je kunt het apparaat niet inschake- len. De zekering is doorgeslagen: Verzeker je ervan dat de zekering de oorzaak van de storing is. AlS de zekeringen keer op keer doorslaan, neem je contact op met een erken- de installateur. De lamp werkt niet De lamp is defect Vervang de lamp. Zie het hoofdstuk “Onderhoud en reiniging" Het apparaat absorbeert niet ge- noeg dampen. De motorsnelheid is niet voldoende voor de optredende dampen Wijzig de snelheid van de motor.

Probleem Mogelijke oorzaak Oplossing Het controlelampje van het filter HeLfilleralarm is ingeschakeld. De Raadpleeg in het hoofdsiuk "Dage- tarm & brandt vetfiter moet worden schoonge- liks gebruik" het gedeelte over "Fil- San pran maakt of de koollter moet worden termelding'. vervangen of gereinigd

8. MILIEUBESCHERMING

Recycleer de materialen met het symbool €. | Go0i apparaten gemarkeerd met het symbool Gooi de verpakking in een geschikte Æ niet weg met het huishoudelik afval. afvalcontainer om het te recycleren. Breng het product naar het milieustation bij u Bescherm het milieu en de volksgezondheid | in de buurt of neem contact op met de en recycleer op een correcte manier het afval_ | gemeente. van elektrische en elektronische apparaten.
