W 1100-115 W 1100-125 W 1150-125 WP 1200-115 RT WP 1200-125 RT WE 1500-125 RT WE 1500-150 RT WEV 1500-125 RT WEV 1500-125 Quick RT - Haakse slijper METABO - Gratis gebruiksaanwijzing en handleiding

Producttype	Haakse slijper
Merk	Metabo
Compatibele modellen	W 1100-115, W 1100-125, W 1150-125, WP 1200-115 RT, WP 1200-125 RT, WE 1500-125 RT, WE 1500-150 RT, WEV 1500-125 RT, WEV 1500-125 Quick RT
Maximale accessoirediameter	115 mm, 125 mm of 150 mm afhankelijk van het model
Spindel schroefdraad	M14
Onbelaste snelheid (max)	Tot 11000 tpm afhankelijk van het model
Opgenomen vermogen	Van 1100 W tot 1500 W afhankelijk van het model
Gewicht (zonder kabel)	Ongeveer 2,2 kg tot 2,8 kg afhankelijk van het model
Voeding	Netspanning, spanning en frequentie volgens het typeplaatje
Beschermingsklasse	II (dubbele isolatie)
Hoofdfuncties	Slijpen, schuren, staalborstelen, doorslijpen
Veiligheid	Verstelbare beschermkap, extra handgreep, schakelaar met dode man functie, herstartbeveiliging, spindelvergrendeling
Onderhoud	Regelmatig reinigen van de ventilatiesleuven met perslucht
Inbegrepen accessoires	Extra handgreep, beschermkap, spanmoer, pensteek (afhankelijk van de versie)
Reserveonderdelen	Metabo accessoires beschikbaar, lijst op www.metabo.com
Repareerbaarheid	Reparaties door specialist, neem contact op met de Metabo vertegenwoordiger
Algemene informatie	Downloadbare gebruiksaanwijzing, conformiteitsverklaring, milieubescherming

Veelgestelde vragen - W 1100-115 W 1100-125 W 1150-125 WP 1200-115 RT WP 1200-125 RT WE 1500-125 RT WE 1500-150 RT WEV 1500-125 RT WEV 1500-125 Quick RT METABO

Welke soorten werkzaamheden kan ik uitvoeren met deze Metabo haakse slijper?

Deze haakse slijper is ontworpen voor slijpen, schuren, staalborstelen en doorslijpen van metaal, beton, steen en andere materialen zonder gebruik van water. Hij is niet geschikt voor polijsten.

Hoe bevestig ik de beschermkap correct?

De beschermkap (11) wordt bevestigd met een schroef (14) of een hendel (15) afhankelijk van het model. Plaats de kap zo dat het gesloten deel naar de gebruiker is gericht, draai vervolgens de schroef vast of klik de hendel in. Controleer of de kap na bevestiging niet kan draaien.

Hoe vervang ik een slijpschijf?

Haal de stekker uit het stopcontact. Vergrendel de spindel met de spindelvergrendelknop (5). Verwijder de spanmoer met de pensteek of met de hand, afhankelijk van de versie. Plaats de nieuwe slijpschijf op de steunflens en draai de moer weer vast. Voor de moer zonder gereedschap: met de hand vastdraaien en de beugel omlaag klappen.

Wat moet ik doen als de machine niet start?

Als de machine niet start, kan de herstartbeveiliging zijn geactiveerd. Dit gebeurt als de stekker wordt ingeplugd terwijl de schakelaar aan staat, of na een stroomstoring. Oplossing: zet de schakelaar op uit en start de machine opnieuw normaal.

Wat is de procedure voor het reinigen van de motor?

Reinig de machine regelmatig door perslucht door de ventilatiesleuven aan de achterkant te blazen, terwijl de machine langzaam draait. Houd de machine stevig vast tijdens deze handeling. Dit voorkomt ophoping van geleidende stof die elektrische schokken kan veroorzaken.

Kan ik accessoires gebruiken die niet van Metabo zijn?

Het wordt sterk aanbevolen om alleen originele Metabo accessoires te gebruiken die voor deze slijpers zijn ontworpen. Het gebruik van niet-passende accessoires kan leiden tot onjuiste snelheid, overmatige trillingen, breuk en letsel. Het nominale toerental van het accessoire moet minstens gelijk zijn aan het maximale toerental van de machine.

Hoe stel ik de snelheid in op modellen die hiermee zijn uitgerust?

Bij modellen met een snelheidsinstelling (7) draait u aan de knop om de snelheid te kiezen: klein getal = lage snelheid, groot getal = hoge snelheid. Gebruik hoge snelheid voor doorslijpen en slijpen, gemiddeld voor borstels, laag tot gemiddeld voor schuren.

Welke veiligheidsmaatregelen moet ik nemen bij het doorslijpen?

Klem de slijpschijf niet vast en oefen geen overmatige druk uit. Ga niet in lijn met de draaiende slijpschijf staan. Bij vastlopen, zet de machine uit en wacht tot volledige stilstand voordat u de schijf verwijdert. Gebruik altijd de juiste beschermkap voor doorslijpen.

Waar kan ik reserveonderdelen voor mijn slijper vinden?

Reserveonderdelen en accessoires zijn verkrijgbaar op www.metabo.com of in de Metabo accessoirecatalogus. Voor reparaties neemt u contact op met een erkende Metabo vertegenwoordiger. De onderdelenlijsten zijn te downloaden op de website.

Hoe gebruik ik de continu-loop functie?

Bij modellen met continu-loop functie: druk eerst op de vergrendelknop (8), dan op de schakelaar (9). Houd de schakelaar ingedrukt en druk nogmaals op de vergrendelknop om de schakelaar in de continu-loop positie te vergrendelen. Om te stoppen, druk eenmaal op de schakelaar en laat los.

GEBRUIKSAANWIJZING W 1100-115 W 1100-125 W 1150-125 WP 1200-115 RT WP 1200-125 RT WE 1500-125 RT WE 1500-150 RT WEV 1500-125 RT WEV 1500-125 Quick RT METABO

nl Oorspronkelijke gebruiksaanwijzing 25

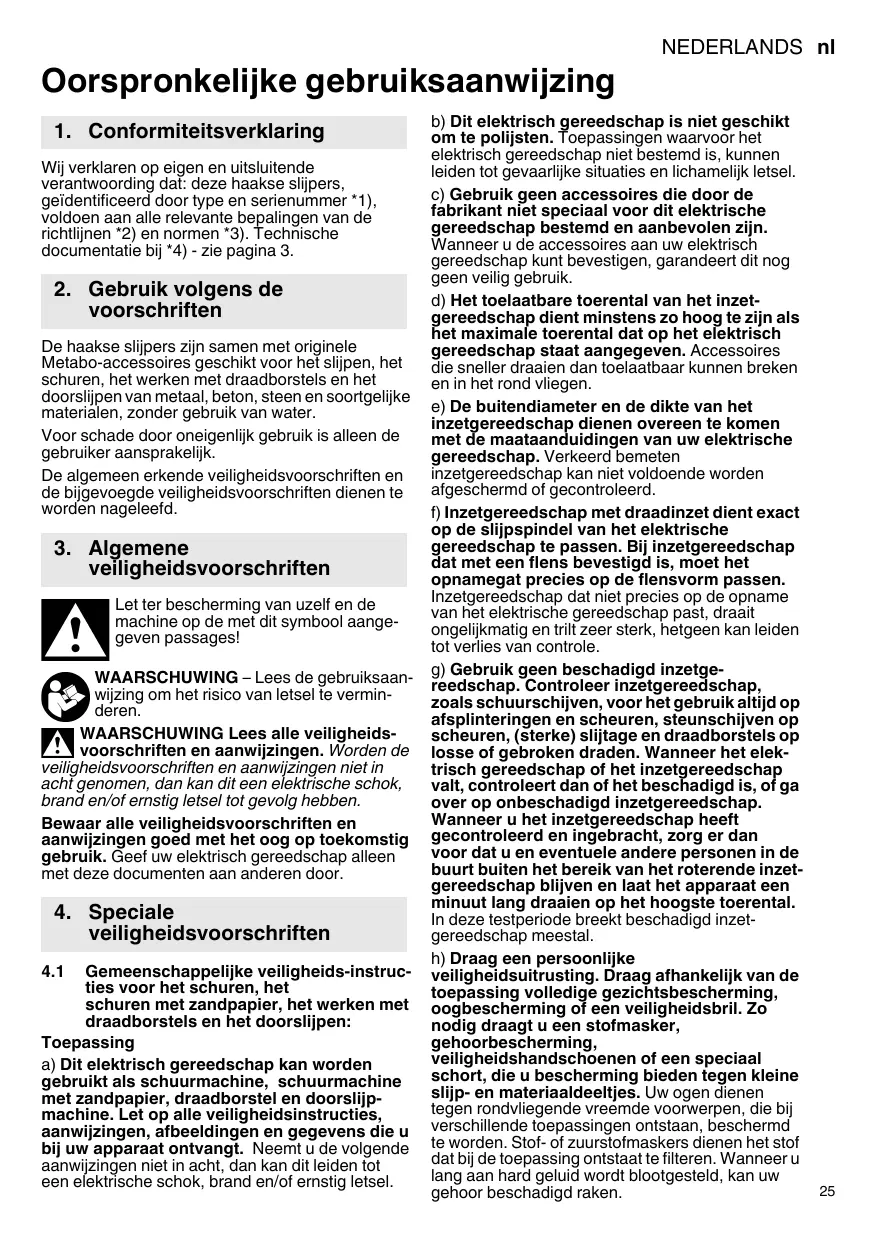

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigenaen uitsluitende verantwoording dat: deze haakte slippers, geidentificerd door type en serienummer *1), voldoen aan alle relevante bepalingen van der richtlijnen *2) en normen *3).Technische documentatie bij *4)-zie pagina 3.

2. Gebruik volgens de voorschriften

De haakse slipperszemen met originele Metabo-accessoires geschikt voor het slijpen, het schuren, het werken met draadborstels en het doorslijpen van metaal, beton,steen en soortgelijke materialien, zonder gebruik van water.

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende verilgheidsvoorschriften en de bijgevoegde verilgheidsvoorschriften dieren te worden nageleefd.

3. Algemene veiligheidsvoorschriften

Let ter bescherming van uzelf en de machine op de met dit symbol aangegeven passages!

WAARSCHUWING - Lees de gebruksaanwijizing om het risico van letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsvoerschriften en aanwijzingen. Worden deveiligheidsvoerschriften en aanwijzingen nicht inacht genomen, dan kan dit een elektrische schok,brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

4. Speciale veiligheidsvoorschriften

4.1 Gemeenschappelijkke verilgheids-instrueties voor het schuren, het schuren met zandpapier, het werken met draadborstels en het doorslijpen:

Toepassing

a) Dit elektrisch gereedschap kan worden gebruikt als schuurmachine, schuurmachine met zandpapier, draadborstel en doorslijpmachine. Let op alle veiligheidsinstructies, aanwijzingen, afbeeldingen en gegevens die u bij uw apparataat ontvangt. Neemt u de volgende aanwijzingen nicht in acht, dan kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.

b) Dit elektrisch gereedschap is nicht geschikt om te polijsten. Toepassingen waaroor het elektrisch gereedschap niert bestemd is, kennen leiden to getvaarlijke situaten enlichamelijk letsel.
c) Gebruik geen accessoires die door de fabrikant Niet speciala voor dit elektrische gereedschap bestemd en aanbevolen zijn.

Wanner u de accessoires aan uw elektrisch gereedschap kun bevestigen, garandeert dit nog geen veilig gebruik.

d) Het toelaatbare toerental van het inzetgereedschapClient minstens zo hoog te zich als het maximale toerental dat op het elektrisch gereedschap staat aangegeven. Accessoires die sneller draaien dan toelaaathaar hunnen breken en in het rond vliegen.
e) De buitendiameter en de dikte van het inzetgereedschap dienen overeen te komen met de maataanduidingen van uw elektrische gereedschap. Verkeerd bemeten inzetgereedschap kan Niet voldoende worden afgeschermd of gecontroleerd.
f) Inzetgereedschap met draadinzet dient exact op de slijspindel van het elektrische gereedschap te passen. Bij inzetgereedschap dat met een flens bevestigd is, moet het opnamegat precies op de flensvorm passen. Inzetgereedschap dat Niet precies op de opname van het elektrische gereedschap past, draait ongelijkmatig en trit Zoer sterk, hetgeen kan leiden tot verliev van controle.
g) Gebruik geen beschadigd inzetgereedschap. Controleer inzetgereedschap, zoals schuurschijven, voor het gebruik alsijd op aftsplinteringen en scheuren, steunschijven op scheuren, (sterke) slijtage en draadborstels op losse of gebroeken draden. Wanner het elektrisch gereedschap of het inzetgereedschap valt, controeert dan of het beschadigd is, of ga over op onbeschadigd inzetgereedschap. Wanner u het inzetgereedschap heb gecontroleerd en ingebracht, zorg er dan voor dat u en eventuele andere personen in de buurt buieten het bereik van het roterende inzetgereedschap blijven en LAST het apparaat een minuut lang draaien op het hoogste toenental. In deze testperiode breeekt beschadigd inzetgereedschap meestal.
h) Draag een persoonlijke veiligheidsuitrusting. Draag afhankelijk van de toepassing volledige gezichtsbescherming, oogbescherming of een veiligheidsbril. Zo nodig draagt u een stofmasker, gehoorbescherming, veiligheidshandschoenen of een special schort, die u bescherming bieden gegen keine slijp- en materiaaldeeltjes. Uw ogen dieren gegen rondvliegende vreemde voorwerpen, die bij verzillende toepassingen ontstaan, beschermd te worden. Stof- of zuurstofmaskers dienen het stof dat bij de toepassing ontstaat te filteren. Wanneru lang aan hard geluid worden blootgesteld, kan uw gehoor beschadigd raken.

nI NEDERLANDS

i) Let erop dat andere personen zich op een veilige afstand van uw werkgebied bevinden. Ledereen die het werkgebied betreedt, dient een persoonlijke veiligheidsbescheming te dragen. Gebroken inzetgereedschap of brostkukken van het werkstuk hunnen wegliegen en letsel buiten het directe werkgebied veroorzaken.
j) Houd het apparaat alleen vast aan de geisoleerde greepvlakken wanneer u werkzaamheden uityoert waar bij het inzetgereedschap verborgen stroomleidingen of het eigene netsnoer kan raken. Door contact met een spanningvoerende geleider können ook metalen apparaatonderdelen onder spanning worden gezet zetten en een elektrische schok teweeg worden gebracht.
k) Houd het netsnoeruit de buurt van draaiend inzetgereedschap. Wanneer u de controle over het apparaat verliest, kan het netsnoer worden doorgesneden of gegren en kan uw hand of uw arm in het draaiende inzetgereedschap komen.
I) Leg het elektrische gereedschap nooit weg voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met het steunvlak, waardoor u möglichk de contrôle over het elektrische gereedschap verliest.
m) Laat het elektrische gereedschap Niet draaien wanneer u het draagt. Door toevalig contact met het draaiende inzetgereedschap kan uw kleding worden gegren en kan het inzetgereedschap zich in uw lichaam boren.
n) Reinig regelmatig de ventilationsleuven van uw elektrische gereedschap. De motorventilator trekt stof in de behuizing en een sterke opeenhoping van metaalstof kan elektrische gezarenveroorzaken.
o) Gebruik het elektrische gereedschap Niet in de buurt van brandaar materiaal. Door vonden konnen deze materialien vlam vatten.
p) Gebruik geen inzetgereedschap waarvoor vloeibare koelmedia nodig zijn. Het Gebruik van water of andere vloeibare koelmedia kan leiden tot een elektrische schok.

4.2 Veiligheidsinstructies met het oog op terugslagen en andere gevaarlijke situatuies:

Een terugslag is een plotselinge reactie als gevolg van draaiend ineztgereedschap dat blijft haken of blokkeert, zoals een schuurschijf, steunschijf, draadborstel, enz. Indien het draaiende inzetgereedschap blokkeert of blijft haken, worden het onmiddelijk stopgezet. Hierdoor worden ongecontroleerd elektrisch gereedschap gegen de draairichting van het inzetgereedschap in op deplaats van de blokkering versneld.

Wonneer er bijv. een schuurschijf in het werkstuk bluift haken of blokkeert, kan de rand van de schuurschijf, die invalid in het werkstuk, vastraken, met het uitbreken van de schuurschijf of een terugslag als möglichk gevolg. De schuurschijf beweegt zich dan maar of vanaf de bediener,

afhankelijk van de draairichting van de schijf bij deplaats van de blokkering. Hierbij+kunnen schuurschijven ook breken.

Een terugslag is het gevolg van verkeerd gebruik van het elektrische gereedschap. Deze kan worden voorkomen door passende vigilheidsmaatregelen te nemen, zoals hierna beschrenve.

a) Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in zo'n positie dat u de terugslagkrachten kunt opvangen. Gebruik, indien voorhanden,.altijd de extra grep om tijdens de startfase een zo groot möglichke controle over de terugslagkrachten of reactiemomenten te hebden.De bediener kan door geschekte veiligheidsmaatregelen te nemen de terugslag- en reactiemomenten beheersen.
b) Zorg ervoor dat uw hand nooit in de buurt van draaiend inzetgereedschap komt. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen.
c) Kom Niet met uw lichaam binnen het gebied waarin het elektrische gereedschap zich in geval van een terugslag beweegt. Door de terugslag komt het elektrische gereedschap gegen de bewegingsrichting van de schuurschijf in op deplaats van de blokkering.
d) Werk bijzonder voorzichtig bij hoeken, scherpe randen, enz. Zorg ervoor dat het inzetgereedschap Niet van het werkstuk terugspringt enbeklemd raakt. Het roterende inzetgereedschap hebdt de neiging om bij hoeken, scherpe randen of ingeval het terugspringt beklemd te raken. Dit leidt tot verlies van controle of een terugslag.
e) Gebruik geen ketting- of getand zaagblad. Dit inzetgereedschap leidt vaak tot een terugslag of verlies van controle over het elektrische gereedschap.

4.3 Speciale verilgheidsinstrumentes voor het schuren en doorslijpen:

a) Gebruikuitsluitend schuurmiddelen die voor uw elektrische gereedschap着眼 goedgekeurd en de hiervoord geschichte beschemkmkap. Schuurmiddelen die Niet geschikt着眼 voor het elektrische gereedschap huneniet voldoende worden afgeschermd en着眼 onveilig.
b) Gebogen slijpschijven dienen zo te zich aangebracht, dat het slijpvlak zich onder de rand van de beschermkap bevindt. Een verkeerd aangebrachte slijpschijf die buiten de rand van de beschermkap uiststeekt, kan nicht maar behoren worden afgeschermd.
c) De beschemkap dient veilig op het elektrische gereedschap te worden aangebrachte en voor een maximale veiligheid zo ingesteld te zich, dat een zo Klein möglichk deel van het schuurmiddel open maar de bediener wijst. De beschemkap beschermt de gebruiker gegen brokstukken, een toevallig contact met het schuurmiddel en vonden, die kleding hunnen latent ontbranden.

d) De schuurmiddelenogen alleen worden gebruikt voor de aanbevolen toepassingsmogelijkheden. Bijv.: Slijp nooit met het zichvlak van een doorslijpschijf. Doorslijpschijven zijn bestemd voor de materiaalafname met de rand van de schijf. Door zijwartse krachtinwerking op deze schuurmiddelen kan de schijf breken.
e) Gebruik alkijd onbeschadigde spanflenzen in de juiste groitte en vorm voor de door u gekozen schuurschijf. Geschikte flenzen steunen de schuurschijf en gaan zo het risico gegen dat deze breekt. Flenzen voor doorslijpschijven konnen zich anderschieren van de flenzen voor andere schuurschijven.
f) Gebruik geen versleten schuurschijven van groter elektrisch gereedschap. Schuurschijven voor groter elektrisch gereedschap zijn nicht geschikt voor de hogere torentallen vankleiner elektrisch gereedschap en konnen breken.

4.4 Meer speciale veiligheidsinstrumenties voor het doorslijpen:

a) Voorkom een te hoge aandrukkracht of een blokkering van de doorslijpschijf. Voer geen overmatig diepe snedes uit. Bij een overbelasting van de doorslijpschijf worden ook de neiging tot schuin wegdraien of blokkeren en daarmee de kans op een terugslag of breuk van het schuurmiddel verhoogd.
b) Mijd het gebied voor enchter de roterende doodslijschijf. Wanner u de doorslijschijf in het werkstuk van u af beweegt, kan ingeval van een terugslag het elektrisch gereedschap met de draaiende schijf directaar u toe worden geslingerd.
c) Indien de doorslijpschijf beklemd raakt of u het werk onderbreekt, schakel het apparaat dan uit en houd het rustig vast totdat de schijf tot stilstand gekomen is. Probeer nooit om de nog draaiende doorslijpschijf uit de snede te trekkken, dit kan een terugslag voorzaken. Stel deoorzaak van het beklemd raken vast en hef deze op.
d) Schakel het elektrische gereedschap zolang het zich Niet in het werkstuk bevindt nooit opnieuw in. Laat de doorslijpschijf eerst het volle toerental bereiken voordat u voorzichtig verdier gunshot met de snede. Anders kan de schijf blijven haken,uit het werkstuk springen of een terugslag veroorzaken.
e) Zorg voor een ondersteuning van platen of groe werkstukken om het risico van een terugslag als gezolg van een ingeklemde doorslipschijf te verminderen. Grote werkstukken kannen doorbuigen onder hun eigengewicht. Het werkstukClient aan beide kanten van de schijf, en zowel bij die doorelsijpsnede als aan de rand, ondersteund te worden.
f) U dient bijzonder voorzichtig te zich bij "invalsnedes" in bestaande wanden of andere gebieden die neist ingezien konnen worden. De invalidende doorslijpschijf kan bij het snijden in gas- of waterleidingen, elektrische leidingen of andere objctien een terugslag veroorzaken.

4.5 Speciale verilgheidsinstructies voor het schuren met zandpapier:

a) Gebruik geen overgedimensioneerde schuurbladen maar houd u met betrekking tot de groote van de schuurbladen aan de opgaven van de fabrikant. Schuurbladen die over de steunschijfuitsteken konnen letsel veroorzaken en leiden tot het blokkeren of scheuren van de schuurbladen of een terugslag.

4.6 Speciale verilgheidsinstructies voor het werken met draadborstels:

a) Let erop dat de draadborstels ookijdens het gewone gebruik draadstukken verliest. Overbelast de draden Niet door een te hoge aandrukkracht. Wegvliegende draadstukken konnen heel gemakkelijk door dunne kleding en/of de huid Been dringen.
b) Wordt het gebruik van een beschemkap aanbevolen, zorg er dan voor dat de beschemkap en de draadborstel Niet met elkaar in aanraking hunnen komen. De diameter van schijf- en komborstels kan door aandruk- en centrifugale krachten vergroot worden.

4.7 Overige veiligheidsvoorschriften:

WAARSCHUWING - Draag alttijd een veiligheidsbril.

Maak gebruik van elastische tussenlagen wonneer\ deze bij het schuurmateriala ter beschikking\ gesteld worden en vereist zich.

Neem de opgaven van de fabrikant van het gereedschap of de accessoires in acht! Zorg ervoor dat de schijven beschermd zich gegen vet en stoten!

Schuurschijven dieren zorgvuldig, volgens de aanwijzingen van de fabrikant, te worden bewaard en gebruikt.

Doorslijpschijven moogen nooit worden gebruikt voor het grofslijpen! Doorslijpschijven mogen Niet onderhevigঃ aan zijwaartse druk.

Het werkstuk dient stevig te liggen en beveiligd te..., het..., het..., het..., het..., het..., het..., het..., het..., het..., het..., het..., het...

Wordt er inzetgereedschap met schroefdraadinzet gebruikt, dan mag het einde van de spindel de gatenbodem van het schuurgereedschap nicht raken. Let erop dat de schroefdraad in het inzetgereedschap lang genoeg is om de spindellengte op te nemen. De schroefdraad van het inzetgereedschap要去 bij de schroefdraad op de spindel passen. Zie voor de lengte en de schroefdraad van de spindel pagina 3 en hoofdstuk 14. Technische gegevens.

Bij de bewerking, met name van metaal, kan zich geleidende stof in de machine afzetten. Hierdoor kan elektrische energia overgaan op de machinebehuizing. Dit kan tijdelijk het risico van een elektrische schok met zich meebrengen. Daarom is hetoodzakelijk om de machineijdenshet draaieneer regelmatin g en grondig door de achterste ventilationsleuven ut te

nI NEDERLANDS

blazen met perslucht. Hierbij moet de machine worden geborgd.

Het worden aanbevolen om een stationaire afzuiginrichting in te zetten en een

lektrooomschakelaar (Fl) voor te schakelen. Indien de haakse slicer door de Fl-veiligheidsschakelaar isuitgeschakeld moet de machine gecontroleerd en gereinigd worden.Motorreiniging zie hoofdstuk 9. Reiniging.

Zorg ervoor dat bij het werkken onder stoffige omstandigheden de ventilatieopengingen vrij়.

Mocht dit nodig+zijn om het stof te verwijderen, ontkoppel dan eerst het elektrisch gereedschap van het elektriciteitsnet (gebruik Niet-metalen voorwerpen) en voorkom beschadiging van inwendige delen.

Beschadigde, onronde resp. viberende gereedschappen mogen nicht gebrukt worden.

Schade aan gas- of waterleidingen, elektrische geleiders en dragende wanden (statica) voorkomen.

De stekker algijd uit het stopcontact halen voordat er instellings-, ombouw- of onderhoudswerkzaamheden worden uitgevoerd.

Een beschadigde of gebarsten extra greedClient te worden verrangen.Indien de extra greed defect is de machine Niet gebruiken.

Een beschadigde of gebarsten beschemkap dient te worden verrangen. Indien de beschemkap defect is de machine nicht gebruiken.

Dit elektrisch gereedschap is Niet bestemd om te polijsten. De garantie vervalt bij gebruik dat Niet volgens de voorschriften plaatsvindt! De motor kan oververhit en het elektrisch gereedschap beschadigd raken. Voor polijstwerkzaamheden bevelen wij once haakse polijstmachine aan.

Kleine werkstukken bevestigen. Bijv. in een bankschoef spannen.

De stofbelasting verminderen:

Stofdeeltjes dieijdens het werknen met deze machine ontstaan, hunnen stoffen bevatten die kanker, allergische reacties, aandoeningen aan de luchtwegen, aangeboren afwijkingen of andere voortplantingsproblemen konnen verroorzaken.

Enkele voorbeelden van dergelijke stoffen zijn: Lood (in loodhoudende verf.), mineraal stof (uit bakstenen, beton e.d.), additieven voor de behandeling van hout (chromaat,

houtverduurzamingsmiddelen), enkele houtsoorten (zoals eiken- of beukenstof), metalen, asbest.

Het risico is afhankelijk van het feit hoe lang de gebruiker of in de buurt aanwezigige Personen aan de stofbelasting worden blootgesteid.

Deze stofdeeltjes mogen nicht in het lichaam terechtkommen.

Om de belasting met deze stoffen te verminderen: Zorg voor een goede ventilatie van de werkplek en draag een geschikte veiligheidsbescherming, zoals bijv. ademmaskers die in staat zijn om de microscopischekleine stofdeeltjesuit de lucht te filteren.

Neem de voor uw materiaal, personeel, toepassingsgeval en locatie geldende richtlijnen in

acht (bijv. arbeidsveiligheidsbepalingen, afvalbehandeling).

Verzamel de ontstane stofdeeltjes op deplaats waar deze ontstaan, voorkom dat deze neerslaan in de omgeving.

Gebruik voor speciale werkzaamheden geschikte accessoires (zie hoofdstub 11.). Daardoor komen minder stofdeeltjes ongecontroleerd in de omgeving verecht.

Gebruik een geschikte stofafzuging.

Verminder de stofbelasting door:

• De vrijkomende stofdeelijes en de af te voeren luchtstroom van de machine Niet op de gebruiker zich of in de buurt aanwezigere personen of op neergeslagen stof teRCTEN,
• een afzuiŋɡiənstallatie en/of een luchtfliter te plaatsen,
• de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op.
• Zuig of was de beschemende kleding. Nietuitblazen, uitslaan ofuitborstelen.

5. Overzicht

Zie pagina 2.
1 Beugel voor het aantrekken/losdraaien van de spanmoer (zonder gereedschap) met de hand *
2 Spanmoer (zonder gereedschap) *
3 Steunflens
4 Spindel
5 Spindelvastzetknop
6 Schakelschuif voor het in-/uitschakelen *
7 Stelknop voor de toerentalinstelling
8 Blokkering (tegen onbedoeld inschakelen, dan wel voor de continu-inschakeling)
9 Drukschakelaar (voort het in-/uitschakelen) *
10 Extra grep
11 Beschermkap
12 Spanmoer
13 Tweegaatssleutel *
14 Spanschroef
15 Hendel voor de bevestiging van de beschemkap *
* afhankelijk van de uitrusting/niet in de leveringsomvang

6. Inbedrijftstelling

! Controller voordat de machine in gebruik wordt genomen of de op het typeplaatje aangegeven spanning overeenkomt met de netspanning.
Schakel altiijd een leukstroomschakelaar (RCD) met een max. schakelstroomsterkte van

30 mA voor de machine.

6.1 Extra greed aanbrengen

Alleen werken wanner de extra greed (10) is aangebracht! De extra greed stevig inschroeven aan de linker- of rechterkant van de machine.

6.2 Beschermkap aanbrengen

! Gebruik uit veiligheidsoverwegingen uitslui-tend de beschemkap die bestemd is voor het betreffende slijpelement! Zie ook hoofdstuk 11. Accessoires!

Beschemkap voor het slijpen

Bestemd voor het werken met afbraamschijven, lamellenslijpschijven, diamant-doorslijpschijven.

Zie pagina 2, afbeelding C.

• Schroef (14) losdraaien. De beschemkap (11) aanbrengen in de weergegeven positie.
• De beschermkap zo draaien dat het gesloten gebied maar de gebruiker wijst.
• Schroef (14) vastdraaien, hierbij moet de draaibeveiliging in de uitsparingen grijen.
• Controller of de beschermkap vastzit, hij mag nicht gedraid;kennen worden.

WP 1200...RT, WE 1500...RT, WEV 1500...RT: Zie pagina 2, afbeelding D.

• Aan de hendel (15) trekken. De beschemkap (11) aanbrengen in de weergegeven positie.
• De hendel loslaten en aan de beschemkap draaien tot de hendel inklikt.
  Aan de hendel trekken (15) en de beschemkap zo draaien, dat het gesloten deel maar de gebruiker wijst.
• Controller de hemand goed bevestigd is: Hij dient vergrendeld teijken en er mag Niet aan de beschermkap hunnen worden gedraaid.

Alleen inzetgereedschap
gebruiken waar de
beschemkap minstens 3,4
mm boven uitsteekt.

7. Schuurschijf aanbrengen

Voor alle ombouwwerkzaamheden: de netstekker uij het stopcontact halen. De machine moet uitgeschakeld toen en de spindel stilstaan.
Voor het werken met doorslijschijven uit veilighheidsoverwegingen de beschemkap van de doorslijschijf (zie hoofdstuk 11. Accessores) gelebruiken.

7.1 Spindel vastzetten

• De spindelvastzetknop (5) indrukken en de spindel (4) met de hand draaen tot de spindelvastzetknop hoorbaar inklikt.

7.2 De schuurschijf eropplaatsen

Zie pagina 2, afbeelding A.
- De steunflens (3) op de spindel plaatsen (zie de afbeeldingen hierboven). Hij is op de juiste wijze

op de spindel aangebracht als hij zich op de spindel Niet LASTdraaien.

• De schuurschijf op de steunflens (3)plaatsen (zie de afbeeldingen hierboven).

De schuurschijf dient gelijkmatig op de steunflens te liggen. De plaatflens van de doorslijschijven dient op de steunflens te liggen.

Aanwijzing: De steunflens (3) is gegen verlies beveiligd. Afnemen: eventueel met kracht afnemen.

7.3 Spanmoer (zonder gereedschap) bevestigen/losmaken (afhankelijk van de uitvoering)

Spanmoer (zonder gereedschap) (2) uitsluitend met de hand aantrekken!
Omtwerkenmoetdebeugel(1)altijdvlak op de spanmoer(2) geklaptzijn.

Spanmoer (zonder gereedschap) (2) bevestigen:

! Wanneer het inzetgereedschap in het spangebied dikker is dan 6 mm, mag de spanmoer (zonder gereedschap) Niet gebruikt worden! Gebruik dan de spanmoer (12) met tweegaatssleutel (13).

• Spindel vastzetten (zie hoofdstuk 7.1).
• De beugel (1) van de spanmoer omhoog klappen.
• Spanmoer (2) op de spindel (4)plaatsen. Zie afbeelding, pagina 2.
• Aan de beugel (1) de spanmoer met de hand met de klok mee vastdraaien.
• De beugel (1) waar maar beneden klappen.
  Spanmoer (zonder gereedschap) (2) losmaken:
• Spindel vastzetten (zie hoofdstuk 7.1).
• De beugel (1) van de spanmoer omhoog klappen.
• Spanmoer (2) gegen de klok in met de hand afschroeven.

Aanwijzing: Bij een spanmoer die erg vastzit (2) kan voor het afschroeven ook een tweegaatssleutel worden gezruikt.

7.4 Spanmoer bevestigen/losmaken (afhankelijk van de uitvoering)

Spanmoer (12) bevestigen:

De 2 kanten van de spanmoer zijn verschillend. De spanmoer als volgt op de spindel schroeven Zie pagina 2, afbeelding B.

-A) Bij dunne schuurschijven:

De band van de spanmoer (12) wijst maar boven, zodate de dunne schuurschijf veilig kan worden gespannen.

B) Bij dikke schuurschijven:

De band van de spanmoer (12) wijst maar beneden, zodat de spanmoer veilig op de spindel kan worden aangebracht.

• Spindel vastzetten. De spanmoer (12) met de tweeegaatsleutel (13) met de wijzers van de klok mee vastzetten.

Spanmoer losmaken:

Spindel vastzetten (zie hoofdstuk 7.1). De spanmoer (12) met de tweeegaatssleutel (13) gegen de wijzers van de klok in afschoven.

8. Gebruik

8.1 Toerental instellen (afhankelijk van de uitvoering)

Met de stelknop (7) het aanbevolen toerental instellen. (laag getal = laag toerental; hoog getal = hoog toerental)

Doorslijpschijf, grofslijpschijf, sjlpkom, diamant-doorslijpschijf: hoog toerental

Borstel: gemiddeld toerental
Slijpschijf: laag tot gemiddeld toerental

Aanwijizing: Voor polijstwerkzaamheden bevelen wij once haakse polijstmachine aan.

8.2 In-/uitschakelen

De machine altejd met beiden handen geleiden!

Eerst inschaken, dan het inzetgereedschap\ aar het werkstuk brengen.

Het opzuigen van extra stof en spanen door de machine dient te worden voorkomen. Bij het in- en uitschaken moet erop worden gelet dat zich geen neergeslagen stof in de buurt van de machine befindt. De machine na het uitschaken pas wegzen wanneer de motor tot stilstand is gekomen.
Voorkom onverhoeds aanlopen: De machine alsijd uitschaken wanseer de stekker uit het stopcontact worden gehtaald of wanner zich een stroomonderbreking hebts voorgedaan.
Bij langdurige inschakeling loopt de machine verder wanneer deutsche uit de hand gerukt worden. Daarom de machine algtd met beiden handen aan de hiervoor bestemde handgrepen vasthouden, ervoor zorgen dat u stevig staat en geconcentreerd werken.

Inschakelen: schakelschuif (6) maar voren schuiven. Voor een langdurige inschakeling verrolgensaarbeneden klappen tot hij inklikt. Uitschakelen: op het achterste uiteinde van de schakelschuif (6) drukken en loslaten.

Machines met jegheidsschakelaar (met dodemansfunctie):

Momentinschakeling:

Inschakelen: De blokkering (8) en nervolgens de drukschakelaar (9) indrukken. (8) De blokkering loslaten.

Uitschakelen: De drukschakelaar (9) loslaten.

Continu-inschakeling (afhankelijk van deuitvoering):

Inschakelen: De blokkering (8) indrukken en ingedrukt houden. De drukschakelaar (9) indrukken en ingedrukt houden. De machine is nu ingeschakeld. Nu de blokkering (8) opniew indrukken om de drukschakelaar (9) te vergrendelen (continu-inschakeling).

Uitschakelen: De drukschakelaar (9) indrukken en loslaten.

8.3 Tips voor het werk

Schuren:

De machine matig aandrukken en over het oppervlak heb- en weer bewegen, zDat het werkstukoppervlak Niet te heet worden.

Grofslijpen: Voor een goed arbeitsresultaat dient u te werkken met een invalidshoek van 30^ - 40^

Doorslijk:

Bij het doorslijpen algtd in tegengestelve richting (zie afbeelding) werken. Anders bestaat het gevaar dat de machine ongecontroleerd uit de snede spreint. Werken met een

matige, aan het materiaal aangepaste voorwaartse beweging. Niet schuin wegdraaien, Niet drukken, niedrillen.

Schuren met zandpapier:

De machine matig aandrukken en over het oppervlak hebent-en weeer bewegen, zodat het werkstukkoppervlak Niet te heet worden.

Werken met draadborstels:

De machine matig aandrukken.

9. Reiniging

Reiniging van de motor: De machine zeer regelmatig en grondig door de achechterste ventilationsleuven uitblazen met perslucht. Hierbij moet de machine worden geborgd.

10. Storingen verhelpen (afhankelijk van de uitrusting)

Herstartbeveiliging: De machine loopt nicht. De herstartbeveiliging is geactiveerd. Wordt de netstekker in het stopcontact gestoken wanneer de machine ingeschakeld is of worden de stroomtoevoer na een onderbreking weer herdsteld, dan start de machine nicht. De machine uit- en weeinschakelen.

11. Accessoires

Gebruik uitsluitend originele Metabo toebehoren.
Zie bladzijde 4.

Gebruik uitsluitend toebehoren die voldoen aan de eisen en typische gegevens die in deze gebruiks-aanwijzing worden weergegeven.

A Doorslijk-beschemkapclip/beschemkap voor het dooursijpen

Bestemd voor het werken met doorslijpschijven, diamant-doorslijpschijven. Wanner de doorslijbeschemkapclip erop is aangebracht, verandert de beschemkap in een doorslij-beschemkap.

B Handbescherming voor het schuren met zandpapier en het werken met draadborstels

Bestemd voor het werkken met steunschijven, slijpschijven, draadborstels.

Handbescherming aanbrengen onder de extra grep opzij.

C Spanmoer (12)

D Spanmoer (zonder gereedschap) (2)

Complet accessoireprogramma, zie www.metabo.com of de accessoirecatalogus.

12. Reparatie

Reparaties aan elektrische gereedschappen mogen uitsluitend door een erkendevakman en uitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerdients te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kurz u downloaden via www.metabo.com.

Het ontstane slijpstof kan schadelijke stoffen bevatten: Niet met het huisvuil meegeven maar op de juiste manier een depot voor gevaarlijke afvalstoffen afvoeren.

Neem de nationale voorschriften in acht voor een milieuvriendelijk verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Alleen voor EU-landen: Geef uw elektrisch gereedschap nooit met het huisvui melt! Volgens de Europese richtlijn 2002/96/EG

inzake gebrukte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheden te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

Toelichting bij de gegevens op pagina 3. Wijzigingen in verband met technische ontwikkelingen voorbehonden.

D =max.diameter van het inzetgereedschap t,1 =max.toelaatbare ditke van het inzet-gereedschap in het spanbereik bij gekruik van een spanmoer (12)

t_,3 = . toelaatbare dikte van het inzetgereedschap

M =spindelschroefdraad

=length van de schuurspindel

n =onbelast toerental (hoogste toerental)

P1 =nominal vermogen

P2 =afgegeven vermogen

m = gewicht zonder netsnoer

Meetgeveens volgens de norm EN 60745.

Machine van beveiligingsklasse II

Wisselstroom

De vermelde technische gegevens zij tolerantiewaarden (overeenkomstig de toepasselijkke norm).

Emissiewaarden

7 Deze waarden makeen een beordeling mogelijk van de emissie van het elektrisch gereedschap en een vergelijkking van de verschillende elektrische gereedschappen. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijkke belasting hoger of lager uitvallen. Neem voor de beordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal opgrund van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie
richtingen) bepaald volgens EN 60745:

a_h,AG = trillingssemissiewaarde (oppervlakken schuren)

a_h,DS = trillingsemissiewaarde (schuren met steunschijf)

K_h,AG/DS = onzekerheid (trilling)

Karakteristiek A-gekwaliffeerd geluidsniveau:

LpA =geluidsdrukniveaua

LWA =geluidsvermogensniveauau

K_DA^A, K_WA = onzekerheid

Draag gehoorbescherming!
