W 22-180 MVT W 22-230 MVT WE 22-180 MVT WE 22-230 MVT WE 22-230 MVT Quick - Haakse slijper METABO - Gratis gebruiksaanwijzing en handleiding

Producttype	Haakse slijper
Merk	Metabo
Modellen	W 22-180 MVT, W 22-230 MVT, WE 22-180 MVT, WE 22-230 MVT, WE 22-230 MVT Quick
Max. gereedschapsdiameter	180 mm (modellen 180) / 230 mm (modellen 230)
Onbelaste toeren	Varieert per model (raadpleeg typeplaatje)
Spindeldraad	M14
Beschermingsklasse	II
Voeding	Wisselstroom, netspanning (230 V)
Gewicht (zonder kabel)	Ongeveer 2,5 tot 2,8 kg afhankelijk van model
Hoofdfuncties	Slijpen, schuren, doorslijpen, metaalbewerking (borstelen)
Zachte start	Ja (WE-modellen)
Draaibare hoofdgereedschapshandgreep	Ja (3 standen)
Verstelbare beschermkap	Zonder gereedschap (kniehendelsluiting)
Snelspanmoer	Quick (op Quick-modellen)
Spindelblokkering	Ja
Elektronische veiligheid	Overbelastingsbeveiliging, elektronische uitschakeling, herstartbeveiliging (WE-modellen)
Elektronisch indicatielampje	Ja (WE-modellen)
Extra handgreep	Met trillingsdemping
Onderhoud en reiniging	Ventilatiesleuven regelmatig reinigen; stofzuigen of droge lucht blazen
Reserveonderdelen en repareerbaarheid	Onderdelenlijst beschikbaar op metabo.com; reparatie door erkende elektricien
Compatibele accessoires	Slijpschijven, schuurtellers, borstels, doorslijpbeschermkappen, etc. (origineel Metabo)

Veelgestelde vragen - W 22-180 MVT W 22-230 MVT WE 22-180 MVT WE 22-230 MVT WE 22-230 MVT Quick METABO

Hoe vervang ik de slijpschijf op een Metabo haakse slijper?

Haal eerst de stekker uit het stopcontact. Blokkeer de spindel met de knop (5). Gebruik de Quick-spanmoer (1) of de spanmoer (13) met de pensteek (14) om los te draaien. Vervang de schijf en draai stevig vast met de klok mee.

Hoe stel ik de beschermkap af?

Open de kniehendelsluiting (15), plaats de beschermkap (12) in de gewenste stand, en sluit de sluiting. Zorg dat het gesloten gedeelte naar u toe is gericht. Stel indien nodig de klemkracht bij met de schroef (16).

Wat moet ik doen als het elektronische controlelampje gaat branden en de machine vertraagt?

Dit is overbelastingsbeveiliging. Laat de machine stationair draaien tot hij afkoelt en het lampje uitgaat. Als het lampje knippert en de machine niet start, is de herstartbeveiliging actief: zet uit en weer aan.

Kan ik een doorslijpschijf gebruiken voor voorbewerken?

Nee, doorslijpschijven zijn ontworpen voor de rand van de schijf. Gebruik ze niet voor vlakslijpen, omdat ze kunnen breken.

Hoe gebruik ik de functie voor continu bedrijf?

Duw de startbeveiliging (7) in, bedien de trekker (8) en houd deze ingedrukt. Duw de beveiliging (7) opnieuw in om de trekker te vergrendelen. Om te stoppen, drukt u de trekker in en laat u los.

Wat is het verschil tussen de W- en WE-modellen?

De WE-modellen zijn uitgerust met een zachte start (beperking van de aanloopstroom) en extra elektronische veiligheidsfuncties (overbelastingsbeveiliging, elektronische uitschakeling, herstartbeveiliging).

Hoe reinig ik de haakse slijper?

Haal de stekker eruit. Stofzuig of blaas regelmatig droge lucht door de ventilatiesleuven om stof te verwijderen. Reinig ook de instelknop van de handgreep met droge lucht.

Welke accessoires zijn compatibel met deze haakse slijper?

Gebruik uitsluitend originele Metabo-accessoires: slijpschijven, doorslijpschijven, lamellenschijven, staalborstels, geschikte beschermkappen, enz. Raadpleeg de Metabo-catalogus voor het volledige assortiment.

Wat te doen bij vastlopen van de schijf tijdens het zagen?

Schakel het gereedschap onmiddellijk uit en houd het stil totdat de schijf volledig stopt. Probeer de bewegende schijf niet te verwijderen. Zoek de oorzaak van het vastlopen en verhelp die voordat u opnieuw start.

Waar vind ik reserveonderdelen en kan ik het apparaat laten repareren?

De onderdelenlijsten zijn beschikbaar op metabo.com. Reparaties moeten worden uitgevoerd door een erkende elektricien. Neem contact op met de Metabo-vertegenwoordiger voor meer informatie.

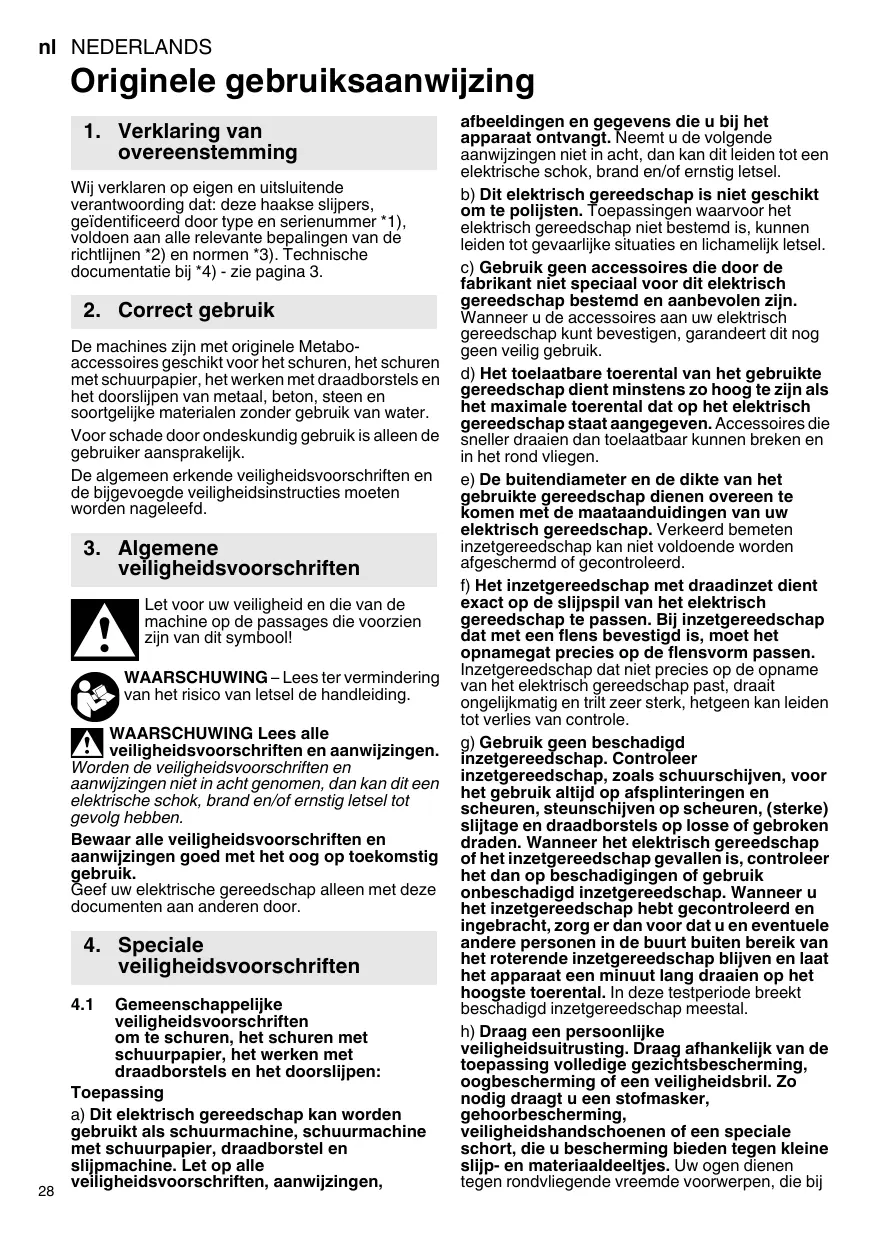

GEBRUIKSAANWIJZING W 22-180 MVT W 22-230 MVT WE 22-180 MVT WE 22-230 MVT WE 22-230 MVT Quick METABO

nl Originele gebruiksaanwijzing 28

Originele gebruiksaanwijzing

1. Verklaring van overeenstemming

Wij verklaren op eigenaen uitsluitende verantwoordding dat: deze haakse slippers, geidentificerd door type en serialummer *1), voldoen aan alle relevante bepalingen van der richtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.

2. Correct gebruik

De machines zijn met originele Metabo-accessoires geschikt voor het schuren, het schuren met schuurpapier, het werken met draadborstels en het dooursijpen van metaal, beton, steen en soortgelijke materialen zonder gebruik van water.

Voor schade door ondeskundig gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsinstructies要去en worden nageleefd.

3. Algemene veiligheidsvoorschriften

Let voor uw veiligheid en die van de machine op de passages die voorzien zijn van dit symbool!

WAARSCHUWING - Leest er vermindering van het risico van letsel de handleiding.

WAARSCHUWING Lees alle veiligheidsvoorschriften en aanwijzingen.

Worden de veiligheidsvoorschriften en aanwijzingen Niet in acht genommen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.

Geef uw elektrische gereedschap alleen met deze documenten aan andereen door.

4. Speciale veiligheidsvoorschriften

4.1 Gemeenschappelijkke veiligheidsvoorschriften om te schuren, het schuren met schuurpapier, het werken met draadborstels en het doorslijpen:

Toepassing

a) Dit elektrisch gereedschap kan worden gebrukt als schuurmachine, schuurmachine met schuurpapier, draadborstel en slijpmachine. Let op alle veiligheidsvoorschriften, aanwijzingen,

afbeeldingen en gegevens die u bij het apparaat ontvangt. Neemt u de volgende aanwijzingen nicht in acht, dan kan dit leiden tot een elektrische schok, brand en/of ernst letsel.

b) Dit elektrisch gereedschap is nicht geschikt om te pollijsten. Toepassingen waaroor het elektrisch gereedschap jest bestermd is, hunnen leiden to gevaarlijke situates en lichamelijk letsel.

c) Gebruik geen accessoires die door de fabrikant Niet special voor dit elektrisch gereedschap bestemd en aanbevolen zich. Wanner u de accessoires aan uw elektrisch gereedschap kunt bevestigen, garandeert dit nog geen veilig gebruik.

d) Het toelaatbare toerental van het gebruikte gereedschap dient minstens zo hoog te zijn als het maximale toerental dat op het elektrisch gereedschap staat aangegeven. Accessoires die sneller draaien dan toelaaatbaar hunnen breken en in het rond vliegen.

e) De buitendiameter en de dikte van het gebruekte gereedschap dienen overeen te komen met de maataanduidingen van uw elektrisch gereedschap. Verkeerd bemeten ineztgeereedschap kan Niet voldoende worden afgeschermd of gecontroleerd.

f) Het inzeitgereedschap met draadinzet dient exact op de slijspil van het elektrisch gereedschap te passen. Bij inzeitgereedschap dat met een flens bevestigd is, moet het opnamegat precies op de flensvorm passen. Inzeitgereedschap dat Niet precies op de opname van het elektrisch gereedschap past, draait ongelijkmatig en trit Zoer sterk, hetgeen kan leiden tot verliev van controle.

g) Gebruik geen beschadigd inzetgereedschap. Controller inzetgereedschap, zoals schuurschijven, voor het gebruik algtd op afsplinteringen en scheuren, steunschijven op scheuren, (sterke) slijtage en draadborstels op losse of gebroken draden. Wanner het elektrisch gereedschap of het inzetgereedschap gezallen is, controller het dan op beschadigingen of gebruik onbeschadigd inzetgereedschap. Wanner u het inzetgereedschap hebte gecontroleerd en ingebracht, zorg er dan voor dat u en eventuele andere personen in de buurt buiten bereik van het roterende inzetgereedschap blijven en LAST het apparaat een minuut lang draien op het hoogste toerenal. In deze testperiode breekt beschadigd inzetgereedschap meestal.

h) Draag een persoonlijke
veiligheidsuitrusting. Draag afhankelijk van de
toepassing volledige gezichtsbescheming,
oogbescherming of een veiligheidsbril. Zo
nodig draagt u een stofmasker,
gehoorbescheming,
veiligheidshandschoenen of een speciale
schort, die u bescherming bieden gegen keine
slijp- en materiaaldeeltjes. Uw ogen dienen
tegen rondvliegende vreeimde voorwerpen, die bij

verschillende toepassingen ontstaan, beschermd te worden. Stof- of adembeschemingsmaskers dieren het fot dat bij de toepassing ontstaat te filteren. Wanner u lang aan hard geluid worden blootgesteld, kan uw gehoor beschadigd raken.

i) Let erop dat andere personen zich op een veilige afstand van uw werkgebied bevinden. Ledereen die het werkgebied betreedt, dient een persoonlijke veiligheidsbeschemming te dragen. Gebroken inzetgereedschap of brostkukken van het werkstuk hunnen wegliegen en letsel buiten het directe werkgebiedveroorzaken.
j) Houd het apparaat alleen vast aan de geisoleerde greepvlakken wanneer u werkzaamheden uityoert waar bij het inezgereedschap verborgen stroomleidingen of het eigenc netsnoer kan raken. Door contact met een spanningvoerende leiding+kennen ook metalen onderdelen van het apparaat onder spanning worden gezet en kan een elektrische schok wordenveroorzaakt.
k) Houd het netsnoeruit de buurt van draaiend inzetgereedschap. Wanner u de controle over het apparaat verliest, kan het netsnoer worden doorgesneden of gegren en kan uw hand of uw arm in het draaiende inzetgereedschap terecht komen.
1) Leg het elektrisch gereedschap nooit weg voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met de ondergrond waandrour u möglichk de controle over het elektrisch gereedschap verliest.
m) Laat het elektrisch gereedschap Niet draaien wanneer u het draagt. Door toevalig contact met het draaiende inzetgereedschap kan uw kleding worden gegren en kan het inzetgereedschap zich in uw lichaam boren.
n) Reinig regelmatig de ventilationsleuven van uw elektrisch gereedschap. De motorventilator trekt stof in de behuizing, en een sterke ophoping van metaalstof kan elektrische gezarenveroorzaken.
o) Gebruik het elektrisch gereedschap Niet in de buurt van brandbaar materiaal. Door vondenissen, kunnen deze materialien vlam vatten.
p) Gebruik geen inzetgereedschap waarvoor vloeibare koelmedia nodig zijn. Het Gebruik van water of andere vloeibare koelmedia kan leiden tot een elektrische schok.

4.2 Veiligheidsaanwijzingen met het oog op terugslagen

Een terugslag is een plotselinge reactie als gevolg van draaiend inzetegereedschap dat blijft haken of blokkeert, zoals een slijpschijf, steunschijf, draadborstel, enz. Indien het draaiende inzetgereedschap blokkeert of blijft haken, worden het onmiddelijk stopgezet. Hierdoor worden ongecontroleerd elektrisch gereedschap gegen de draairichting van het inzetgereedschap in op deplaats van de blokkering versneld.

Wanneer er bijv. een slijpschijf in het werkstuk blijft haken of blokkeert, kan de rand van de slijpschijf, die invalid in het werkstuk, vastraken, met het uitbreken van de slijpschijf of een terugslag als gegelijk gevolg. De slijpschijf beweegt zich dan maar of vanaf de bediener, afhankelijk van de draairichting van de schijf bij deplaats van de blokkering. Hierbij{kennen schuurschijven ook breken.

Een terugslag is het gevolg van een verkeerd gebruik van het elektrisch gereedschap. Deze kan worden verhinderd door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreiben.

a) Houd het elektrisch gereedschap goed vast en breng uw lichaam en uw armen in een dergelijkke positie dat u de terugslagkrachten kunt opvangen. Gebruik, indien voorhanden,.altijd de extra grep omijdens de startfase een zo groot möglichke controle over de terugslagkrachten of reactiemomenten te hebben. De bediener kan door geschikte veilighedsmaatregelen te nemen de terugslag- en reactiemomenten beheersen.
b) Zorg ervoor dat uw hand nooit in de buurt van draaiend inzetgereedschap komt. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen.
c) Vermijd met uw lichaam het gebied, waarin het elektrisch gereedschap bij een terugslag naartoe worden bewogen. De terugslag brengt het elektrisch gereedschap in de tegenovergestelderichting van de beweging van de slijpschijf bij het punt van blokkering.
d) Werk bijzonder voorzichtig bij hoeken, scherpe randen, enz. Zorg ervoor dat het inzetgereedschap Niet van het werkstuk terugspringt en klem raakt. Het roterende inzetgereedschap heeft de neiging om bij hoeken, scherpe randen of ingeval het terugspringt klem raakt. Dit leidt tot verlies van controle of een terugslag.
e) Gebruik geen ketting- of getand zaagblad. Dit inzetgereedschap leidt vaak tot een terugslag of verlies van controle over het elektrisch gereedschap.

4.3 Speciale veiligheidsvoorschriften voor het schuren en doorslijpen:

a) Gebruikuitsluitend schuurmiddelen die voor uw elektrisch gereedschapenzig en goedgekeurd en de hiervoor geschichte beschemkap.
Schuurmidellen die nicht geschickt zijn voor het elektrisch gereedschap hunneniet voldoende worden afgeschermd en zich oneilig.
b) Gebogen slijpschijven dienen zo te zijn aangebracht, dat het slijpvlak zich onder de rand van de beschermkap bevindt. Een verkeerd aangebrachte slijpschijf die buiten de rand van de beschermkap uitsteekt kan Niet maar behoren worden afgeschermd.
c) De beschemkap moet stevig aan het elektrische gereedschap zich aangebracht en, voor een optimale veiligheid, zo zich ingesteld

nI NEDERLANDS

dat een zo Klein möglich deel van het slijplichamaam open aan de bediener wijst. De beschermkap beschermt de gebruiker gegen brostkukken, toevalling contact met het slijplichamaem en vonden, waardoor kleding vlam kan vatten.

d) De slijpmiddelen mogen alleen worden gebrukt voor de aanbevolen toepassingsmogelijkheden. Bijvoorbeeld: Slijp nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn bestemd voor de materiaialafname met de rand van de schijf. Door zijwaartse krachtinwerking op deze schuurmiddelen kan de schijf breken.
e) Gebruik.altijd onbeschadigde spanflenzen in de juiste grotte en vorm voor de door u gekozen slijpschijf. Geschichte flenzen steunen de slijpschijf en gaan zo het risico gegen dat.Deze breekt.Flenzen voor doorslijpschijven kannen zich onsendscheiden van de flenzen voor andere schuurschijven.
f) Gebruik geen versleten slijpschijven van groter elektrisch gereedschap. Schuurschijven voor groter elektrisch gereedschap zijn nicht geschikt voor de hogere torentallen vankleiner elektrisch gereedschap en konnen breken.

4.4 Meer speciale veriligeidsvoorschriften voor het dooursijpen:

a) Voorkom een te hoge aandrukkracht of een blokkering van de doorslijpschijf. Voer geen overmatig diepe snedes ult. Bij een overbelasting van de doorslijpschijf worden ook de neingting tot schuin wegdraien of blokkeren en daarmee de kans op een terugslag of breuk van het schuurmiddel verhoogd.
b) Mijd het gebied voor enchter de roterende doorslijschijf. Wanner u de doorslijschijf in het werkstuk van u af beweegt, kan ingeval van een terugslag het elektrisch gereedschap met de draaiende schijf direct maar u toe worden geslingerd.
c) Indien de doorslijpschijf beklemd raakt of u het werk onderbreekt, schakel het apparaat dan uit en houd het rustig vast totdat de schijf tot stilstand gekomen is. Probeer nooit om de nog draaiende doorslijpschijt uit de snede te trekken, dit kan een terugslag veroorzaken. Stel deoorzaak van het klem raken vast en hef deze op.
d) Schakel het elektrisch gereedschap zolang het zich Niet in het werkstuk bevindt nooit opnieuw in. Laat de doorslijpschijf eerst het volle toerental bereiken voordat u voorzichtig verdier gunshot met de snede. Anders kan de schijf blijven haken,uit het werkstuk springen of een terugslag veroorzaken.
e) Zorg voor een ondersteuning van platen of groe werkstukken om het risico van een terugslag als gezolg van een ingeklemde doorslijpschijf te verminderen. Grote werkstukken kannen doorbuigen onder hun eigenv gewicht. Het werkstuk dient aan beiden kanten van de schijf, en zowel bij de doorslijpsnede als aan de rand, ondersteund te worden.

f) U dient bijzonder voorzichtig te+zijn bij "invalsnedes" in bestaande wanden of andere gebieden die Niet ingezien kunnen worden. De invalidende doorslijpschijf kan bij het snijden in gas-of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.

4.5 Speciale verilgheidsvoorschriften voor het schuren met schuurpapier:

a) Gebruik geen schuurbladen met te grote afmetingen maar houd u met betrekking tot de groote van de schuurbladen aan de opgaven van de fabrikant. Schuurbladen die over de steunsjift utsteken konnen letsel veroorzaken en leiden tot het blokkeren of scheuren van de schuurbladen of een terugslag.

4.6 Speciale verilgheidsvoorschriften voor het werken met draadborstels:

a) Let erop dat de draadborstels ookijdens het gewone gebruik stukken draad verliest. Overbelast de draden Niet door een te hoge aandrukkracht. Wegvliegende stukken draad konnen heel gemakkelijk door dunne kleding en/of de huid dringen.
b) Wordt het gebruik van een beschemkap aanbevolen, zorg er dan voor dat de beschemkap en de draadborstel Niet met elkaar in aanraking hunnen kom. De diameter van schijf- en komborstels kan door aandruk- en centrifugale krachten vergroot worden.

4.7 Overige verilgheidsvoorschriften:

WAARSCHUING - Draag algtd een veiligheidsbril.

Maak gebruik van elastische tussenlagen, wanner deze bij het schuurmaterialaal ter beschikking gesteld worden en vereist+zijn.

Neem de opgaven van de fabrikant van het gereedschap of de accessoires in acht! Zorg ervoor dat de schijven beschermd zichen谈起 vet en stoten!

Schuurschijven dieren zorgvuldig, volgens de aanwijzingen van de fabrikant, te worden bewaard en gezebuikt.

Doorslijpschijven mogen nooit worden gebruikt voor het voorslijpen! Doorslijpschijven mogen Niet blootgesteld worden aan zichwaartse druk.

Het werkstuk dient stevig te liggen en beveiligd te..., Zijn gegen weglijen, bijv. met behulp van spaninrichtingen. Grote werkstukken dienen voldoende te worden ondersteund.

Wordt er inzetgereedschap met schroefdraadinzet gebruikt, dan mag het einde van de spill de gatenbodem van het schuurgereedschap nicht raken. Let erop dat de schroefdraad in het inzetgereedschap lang genoeg is om de spillenge op te nemen. De schroefdraad van het inzetgereedschap moet bij de schroefdraad op de spill passen. Zie voor de lengte en de schroefdraad van de spill pagina 3 en hoofdstuk 14. Technische gegevens.

Het gebruik van een stationaire afzuiinrichting wordt aanbevolen. Schakel aktijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30mA voor de machine. Indien de haakse slijper door de aardlekschakelaar isuitgeschakeld moet de machine gecontroleerd en gereinigd worden. Zie hoofdstuk 9. Reiniging.

Beschadigde, onronde resp. viberende gereedschappen mogen nicht gebrukt worden.

Schade aan gas- of waterleidingen, elektrische ledingen en dragende wanden (statica) voorkommen.

De stekker aktijd uit het stopcontact halen voordat er instellings-, ombouw- of onderhoudswerkzaamheden worden uitgevoerd.

Een beschadigde of gebarsten extra grepClient te worden verrangen. Indien de extra grep defect is de machine Niet gebruiken.

Een beschadigde of gebarsten beschemkap dient te worden verrangen. Indien de beschemkap defect is de machine nicht gebruiken.

Schakel de machine nicht in wannerveiligheidsvoorzieningen of onderden van het gereedschap ontbreken of defect zich.

Machines met zachte aanloop (herkenbaar aan de "WE..." in de typeaanduiding): Wanner de machine bij het inschakenezerne snel tot het maximale torenteralversnell, is er sprake van een elektronische foult. Andere elektronische veiligheidsfuncties staan Niet更是 ter beschikkig. Laat de machine direct repareren (zie hoofdstuk 12.).

Kleine werkstukken bevestigen. Bijv. in een bankschoef spannen.

De stofbelasting verminderen:

Stofdeeltjes dieijdens het werk den met deze machine ontstaan, hunnen stoffen bevatten die kanker, allergische reacties, aandoeningen aan de luchtwegen, aangeboren afwijkingen of andere voortplantingsproblemen konven verooorzaken. Enkele voorbeelden van dergelijke stoffen zijn: Lood (in loodhoudende verf), mineraal stof (uit bakstenen, beton e.d.), additieven voor de behandeling van hout (chromaat, houtverduurzamingsmiddelen), enkele houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Het risico is afhankelijk van het feit hoe lang de gebruiker of in de buurt aanwezigere Personen aan de stofbelasting worden blootgesteld.

Deze stofdeeltjes mogen nicht in het lichaam terechtkommen.

Om de belasting met deze stoffen te verminderen: zorg voor een goede ventilatie van de werkplek en draag geschikte beschermingsmiddelen, zoals bijv. stofmaskers die in staat vrij om de microscopischkleine stofdeeltjes uit de lucht te filteren.

Neem de voor uw materiaal, personeel, toepassingsveal en locatie geldende richtlijnen in acht (bijv. arbeidsveiligheidsbepalingen, afvalbehandeling).

Verzamel de ontstane stofdeeltjes op deplaats waar deze ontstaan, voorkom dat deze neerslaan in de omgeving.

Gebruik voor speciale werkzaamheden geschiktte accessoires (zie hoofdstuk 11.). Daardoor komen minder stofdeeltjes ongecontroleerd in de omgevingterecht.

Gebruik een geschichte stofafzuging.

Verminder de stofbelasting door:

• de vrijkomende stofdeeltjes en de af te voeren luchtstroom van de machine Niet op de gebruiker zich of in de buurt aanwezigere personen of op neergeslagen stof teRCTien,
• een afzuiŋinstallatie en/of een luchtfilter te plaatsen,
• de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op.
• Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen.

5. Overzicht

Zie pagina 2.

1 Quick-spanmoer
2 Steunflens
3 Spil
4 WEA.... Autobalancer-steunflens (niet afneembaar) *
5 Spilvastzetknop
6 Elektronische signaalindicatie *
7 Blokkering (tegen onbedoeld inschakelen, dan wel voor de continu-inschakeling) *
8 Drukschakelaar (voor het in-/uitschakelen)
9 Knop (voort het draaien van de hoofdhandgreep)
0 Hoofdhandgreep
11 Extra greed/extra greed met trillingsdemping
12 Beschermkap
13 Spanmoer
14 Tweegaatssleutel
15 Spanner (voort het zonder gereedschap verzstellen van de beschemkap)
16 Schroef (voort het instellen van de spankracht van de spanner)

• afhankelijk van de uitrusting/niet in de omvang van de levering

6. Ingebruikname

! Controller voordat de machine in gebruik worden genomen, of de op het typeplaatje aangegeven spanning met de netspanning overeenkomt.
! Schakel altiijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30 mA voor de machine.

Alleen verlangkabels met een minimale doorsnede van 1,5mm^2 gebruiken. Verlangkabels dieren voor het op te nemen vermogen van de machine geschikt te zijn (zie de technische gegevens). Bij gebruik van een kabelrol de kabel algijd volledig afrollen.

nI NEDERLANDS

6.1 Extra greed aanbrengen

Alleen werken wanner de extra greed (11) is aangebracht! De extra greed (aar wens) in het draadgat links, midden of rechts met de hand stevig inschoveen.

6.2 Beschermkap aanbrengen

(voor het werkken met steunschijven)

Voor de ingebruikname: beschemkap monteren.

Voor het voorsijpen uit veiligheidsoverwegingen de beschermkap te worden gezruikt.

Voor het voorsijpen dient uit verliegheidsoverwegingen de speciale pharmkap voor het voorsijpen (zie hoofdstuk, Accessoires) te worden gebruikt.

Zie pagina 2, afbeelding E.

• Spanner (15) openen. De beschemkap (12) aanbrengen in de weergegeven positie.
• De beschermkap zo draaien dat het gesloten gebied maar de gebruiker wijst.
• Spanner sluiten.
• Indien nodig, de spankracht van de spanner verhogen door de schroef (16) (bij geopende spanner) vast te draaien.

Alleen inzetgereedschap
gebruiken waarover de
beschemkap tenminste
3,4 mm uitsteekt.

6.3 Draaibare hoofdhandgreep

Alleen met vergrendelde hoofdhandgreep (10) werken.

Zie pagina 2, afbeelding B.

• Knop (9) indrukken.
• De hoofdhandgreep (10) kan nu maar beide kanten 90^ gedraaid en vergrendeld worden.
• Controller der hoofhandgreep (10) goed bevestigd is: Hij dient vergrendeld te zich en er mag Niet kanonnen worden gedraaid.

6.4 Netaansluiting

De stopcontacten moeten met trage smeltzekeringen of leidingbeveiligingsschakelaars beschermrd zich.

Maschines met "WE..." in de typeaanduiding: (Met ingebouwde automatische aanloopstroombegrenzing (zachtte aanloop).) De netstopcontacten können ook met snelle smeltzekeringen of leidingbeveiligigsschakelaars beschermd zijn.

7. Schuurschijf aanbrengen

Voor alle ombouwwerkzaamheden: Stekker uit het stopcontact halen. De machine要去 schakeld着眼 en de spill stilstaan.

Voor het werknen met doorslijschijven uit veilgheidsoverwegingen de beschemkap de doorslijschijf (zie hoofdstuk 11.

Accessoires) gebruiken.

7.1 Spil vastzetten

De spilvastzetknop (5) alleen bij stilstaande spel indrukken!

• Spilvastzetknop (5) indrukken en Spil (3) met de hand draaien totdat de spilvastzetknop voelbaar vast klikt.

7.2 De slijpschijf eropplaatsen

Zie pagina 2, afbeelding C.

Maschines met de aanduiding W 2..., WE 2...

• De steunflens (2) op de spill plaatsen. Hij is op de juiste wijze op de spill aangebracht als hij zich nicht op de spill staat draaien.
• De schuurschijf, zoals in afbeelding C
  aangegeven, op de steunflens (2)plaatsen.
  De slijpschijf dient gelijkmatig op de steunflens te liggen.

Maschines met de aanduiding WEA 2...

De autobalancer-steunflens (4) worden stevig op de spill aangebracht. Een afneembare flnfs is, zoals bij andere haakse slijpers uikelijk, Niet vereist.

De steunvlakken van de autobalancersteunflens (4), schuurschijf en Quickmoer (1) of spanmoer (13) dienen schoon te Indien nodig reinigen.

• De slijpschijf op de autobalancer-steunflens (4)plaatsen. De schuurschijf dient gelijkmatig op de autobalancer-steunflens te liggen.

7.3 Quick-spanmoer bevestigen/losmaken (afhankelijk van de uitrusting)

Quick-spanmoer (1) bevestigen:

Wanner het inzetgereedschap in het spangebied dikder kan 8mm is, mag de quickmoer Niet gebrukt worden! Gebruik dan de moer (13) met tweegaatsleutel (14).

Alleen een correcte en onbeschadigde quickspanmoer gebruiken: De pijl moet maar dearing van de buitenring wijzen (zie afbeelding, na 2).

• Spil vastzetten (zie hoofdstuk 7.1).
• De Quick-spanmoer (1) op de spel (3) plaatsen.
  Zie afbeelding, pagina 2.
• De quick-spanmoer met de hand met de klok mee vastzetten.
• Door gegen de klok in krachtig aan de slijpschijf te draaien de quick-spanmoer vastzetten.

De quick-spanmoer (1) losdraaien:

• Spil vastzetten (zie hoofdstuk 7.1).
• De Quick-spanmoer (1) gegen de klock in aftschroehen.

7.4 Spanmoer bevestigen/losmaken (afhankelijk van de uitrusting)

Spanmoer (13) bevestigen:

De 2 kanten van de spanmoer zijn verschillend. De spanmoer als volgt op de spill schroeven:

Zie pagina 2, afbeelding D.

• A) Bij dunne slijpschijven: De rand van de spanmoer (13) is maar boven gericht zodat de dunne slijpschijf zeker kan worden gespannen.
  B) Bij dikke slijpschijven:
  De rand van de spanmoer (13) is maar beneden gericht zodate spanmoer weilig op de spill kan wordne aangebracht.
• Spil vastzetten. De spanmoer (13) met de tweeegaatssleutel (14) met de wijzers van de klok mee vastzetten.

Spanmoer losmaken:

• Spil vastzetten (zie hoofdstuk 7.1). De spanmoer (13) met de tweeegaatssleutel (14) gegen de wijzers van de klok in afschroeven.

8. Gebruik

8.1 In-/uitschakelen

De machine altijd met beiden handen leiden!
Eerst inschakelen, dan het inzetgereedschap aan het werkstuk brengen.
Voorkom onverhoeds aanlopen: De machine als tijid uitschakenen wanner de stekker uit het stopcontact worden gehaald of wanner zich een stroomonderbreking hebelt voorgedaan.
Bij continue inschakeling loopt de machine verder wonneer hij uit de hand wordengetrokken. Houd de machine waarom algid metbeide handen aan de hiervoor bestemdehandgrepen vast, zorg ervoor dat u stevig staat enwerk geconcentreerd.
Voorkom dat de machine stof en spaanders op wervelt ofaar binnen zuigt. De machine na het uitschaken pas wegleggen wanner de motor tot stilstand is gekommen.

Zie pagina 2, afbeelding A.

Momentinschakeling:

Inschakelen: De blokkering (7) in de richting van de pij schuiven enervoigens de drukschakelaar (8) indrukken.

Uitschaken: Laat de drukschakelaar (8) los.

Continue inschakeling (afhankelijk van de uitvoering):

Inschakelen: De blokkering (7) in de richting van de pij schuiven en verevolgens de drukschakelaar (8) indrukken en ingedrukt houden. De machine is nu ingeschakeld. Nu de blokkering (7) nogmaals in de richting van de pij schuiven om de drukschakelaar (8) te vergrendelen (continue inschakeling).

Uitschakelen: De drukschakelaar (8) indrukken en loslaten.

8.2 Tips voor het werk

Schuren:

De machine matig aandrukken en over het oppervlak hebenn- weer bewegen, zodat het werkstukoppervlak Niet te heert worden.

Voorslijpen: Voor een goed werkresultaat dient u met een invalidshoek van 30^ - 40^ te werken.

Doorslijpen:

Bij het doorslijpen algtd in tegengestelde richting (zie afbeelding) werken. Anders bestaat het gevaar dat de machine ongecontroleer eucht de snede sprengt. Werk met een matige,

aan het materiaal aangepaste voorwaartse beweging. Niet schuin wegdraaien, Niet drukken, Niet slingeren.

Schuren met schuurpapier:

De machine matig aandrukken en over het oppervlak heb- en weer bewegen, zodat het werkstukoppervlak Niet te heert worden.

Werken met draadborstels:

De machine matig aandrukken.

9. Reiniging

Motorreiniging: Bij het bewerken hun den deeltjes in het binnenste

van het elektrisch gereedschap terechtkommen. Dit heeft invloed op de koeling van het elektrisch gereedschap. Geleidende afzettingen können invloed hebben op de veiligheidsisolatie van het elektrisch gereedschap en elektrische gezaven veroorzaken.

Elektrisch gereedschap regelmatig, vaak en grondig door alle voorste en achefterste luchtspleten uitzuigen of met droge lucht uitblazen. Trek eerst de stekker van het elektrisch gereedschap uit het stopcontact en draagijdens het schoonmaken verligheidsbril en stofmasker.

Knop (9) voor de instelling van de handgreep:

De knop regelmatig schoon zuigen of met droge lucht schoon blazen (in ingedrukte toestand, in alle 3 posities van de hoofdhandgreep). Trek eerst de stekker van het elektrisch gereedschap uit het stopcontact en draagijdens het schoonmaken veiligheidsbril en stofmasker.

10. Storingen verhelpen

Maschines met "WE..." in de typeaanduiding:

• Overbelastingsbeveiliging: De elektronische signaalindicatie (6) gottaan en het lasttoerental neemt STERK af. De motortemporatur is te hoog! De machine in onbelast toerental lately lopen tot hij afgekoeld is en de elektronische signaalindicatie uita goatsit.
• Overbelastingsbeveiliging: De elektronische signaalindicatie (6) gottaan en het lasttoerental neemt LICHT af. De machine worden overbelast. Werk met gereduceerde belasting verdeter tot de elektronische signaalindicatie uitygaat.
• Elektronische verilgheidsuitschakeling: De elektronische signaalindicatie (6) brandt en de machine werk zichstandig UITGESCHAKELD. Bij een te hove stroomtoenamesnelheid (zoals bijvoorbeeld bij een plotselinge blokkering of terugslag) worden de machine uitgeschakeld. Machine bij de

nI NEDERLANDS

drukschakelaar (8) uitschakelen. Vervolgens waar inschakelen en normala verder werken. Zorg ervoor dat zich verder geen blokkeringen voordoen. Zie hoofdstuk 4.2.

• Herstartbeveiling: De elektronische signaalindicatie (6) KNIPPERT en de machine loopt Niet. De herstartbeveiling is geactiveerd. Wordt de netstekker in het stopcontact gestoken wanner de machine ingeschakeld is, of is de stroomtoevoer na een onderbreking weehersteld, dan loopt de machine Niet aan. De machine uit- en weer inschakenen.
• De machine versnelt bij het inschakenen zeer snel tot het maximale torental, d.w.z. de automatische aanloopstroombegrenzing (zachtte aanloop) werkdt Niet. Er is spreke van een elektronische fout, andere elektronische veiligheidsfuncties staan Niet更是 ter beschikking. Laat de machine direct repareren (zie hoofdstuk 12.).

• Inschakelingen genereren kortstondige spanningsdips. Bij ongunstige netomstandigheden können andere apparaten worden beinvloed. Bij netimpedanties kleiner dan 0,2 Ohm worden geen storingen verwacht.

11. Accessoires

Gebruik alleen originele Metabo accessoires.

Gebruik alleen accessoires die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Accessoires stevig aanbrengen. Wordt de machine in een houder gekruikt: De machine goed bevestigen. Verlies van contrôle kan tot letsel leiden.

Zie pagina 4.

A Voorslijpschijf (alleen gebruiken wanner de beschermkap is aangebracht)
B Lamellensteunchijf (alleen gebruiken wanneer de beschemkap is aangebracht)
C Beschermkap voor doorslijpschijf.
D Dorelsijpschijf (alleen gebruiken wonneer de beschermkap voor de doorslijpschijf is aangebracht)
E Diamant-doorslijpschijyen (alleen met gemonteerde (doorslijp)beschemkap gebruiken)
F Beschermkap voor slijpkom (op de machine plaatsen en met schroef (f) bevestigen. De slijpkom bevestigen zoals beschreven in hoofdstuk 7. Eventuel gebogen tweeegaatssleutel gebruiken. De beschermkap met de vleugelschoroeven zo instellen dat de slijpkom max. 3 mm maar voren staat.)
G Slijpkommen (voor werkzaamheden met slijpkommen moet uit verilgheidsoverwegingen de speciale beschemkap voor slijpkom worden gebruikt.)
H Gebogen tweegaatssleutel (voort het bevestigen/losmaken van de spanmoer (13) bij slijpkommen)

1 Beschermkap voor doorslijschijf met geleidegroeven (op de machine plaatsen en bevestigen met schroef.) (Met aansluitstuk voor het afzuigen van het steenstof dat bij het doorslijpelen van steenplaten met een geschikt afzuigapparaat ontstaat.)
J Handbescherming (aan te brengen onder de extra zijdelingesgeep)
K Verlengstuk (voort het werken met steunschijven. Vergroot de afstand+tussen spel en steunschijf met ca. 35 mm)
L Steunschijf voor fiberslijschijven (alleen aanbrengen met de meegeleverde steunschijspanmoer). (Alleen gebruiken wanner de handbescheming is aangebracht.)
M Fiberslijpschijven (alleen gebruiken wanneer de handbescherming is aangebracht).
N Staaldraadborstel (alleen gebruiken wanneer de handbescherming is aangebracht).
O Metalen slijpstandaard
P Spanmoer (13)
Q Quick-spanmoer (1)
Zie voor het complete programme toebehoren www.metabo.com of de hoofdcatalogus.

12. Reparatie

Reparations aan elektrische gereedschap mogen uitsluitend door een erkende elektricien worden uitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerdients te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten sunt u via www.metabo.com downloaded.

Het ontstane slijpstof kan schadelijke stoffen bevatten: Op de juiste wijze als afval behandelen.

Neem de nationale voorschriften in acht voor een milieuvriendelijk verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtig 2002/96/EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dient oued elektrisch gereedschap gescheiden te worden ingezameld en op milieuvriendelijkijke wijze te worden afgevoerd.

Toelichting bij de gevevens van pagina 3. Wijzigingen en technische verbeteringen voorbehonden.

=max.diameter van het inzetgereedschap t_max,1 =max.toelaatbare dikte van het inzetgereedschap in het spanbereik bij gebruik van de spanmoer (13)

t_,2 = . toelaatbare dikte van het inzetgereedschap in het spanbereik bij gezruik van de quick-spanmoer (1)
t_max,3 = voorslijschijf/doorslijschijf: max.toeelaatsbdiektevan het inezgetereedschap
M =schroefdraad as
=length van de schuurspil
n =onbelast toerental (hoogste toerental)
P1 =nominal vermogen
P2 =afgegeven vermogen
m = gewicht zonder netsnoer

Meetgegevens volgens de norm EN 60745.

Machine van beveiligingsklasse II

Wisselstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

A Emissiewaarden

Deze waarden makeen een beoordeling van de emissie van het elektrische gereedschap en een vergelijking van de verschillende elektrische gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het elektrische gereedschap of het inzetgereedschap kan de daadwerkelijk belasting hoger of lager uittallen. Neem voor de beoordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op grond van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie
richtingen) vastgesteld conform EN 60745:

a_h,SG = trillingsemissiewaarde (oppervlakken schuren)

a_h,DS = trillingsemmissiewaarde (schuren met steunschijf)

Typisch A-gekwaliffeerd geluidsniveau:

LpA = geluidsdrukniveaua
LwA = geluidsvermogensniveau
K_pA K_WA = onzekerheid

! Draag gehoorbescherming!

LpA = aanenpainetaso

LWA = aanentehotaso

K_pA, K_WA = epavarmuus
