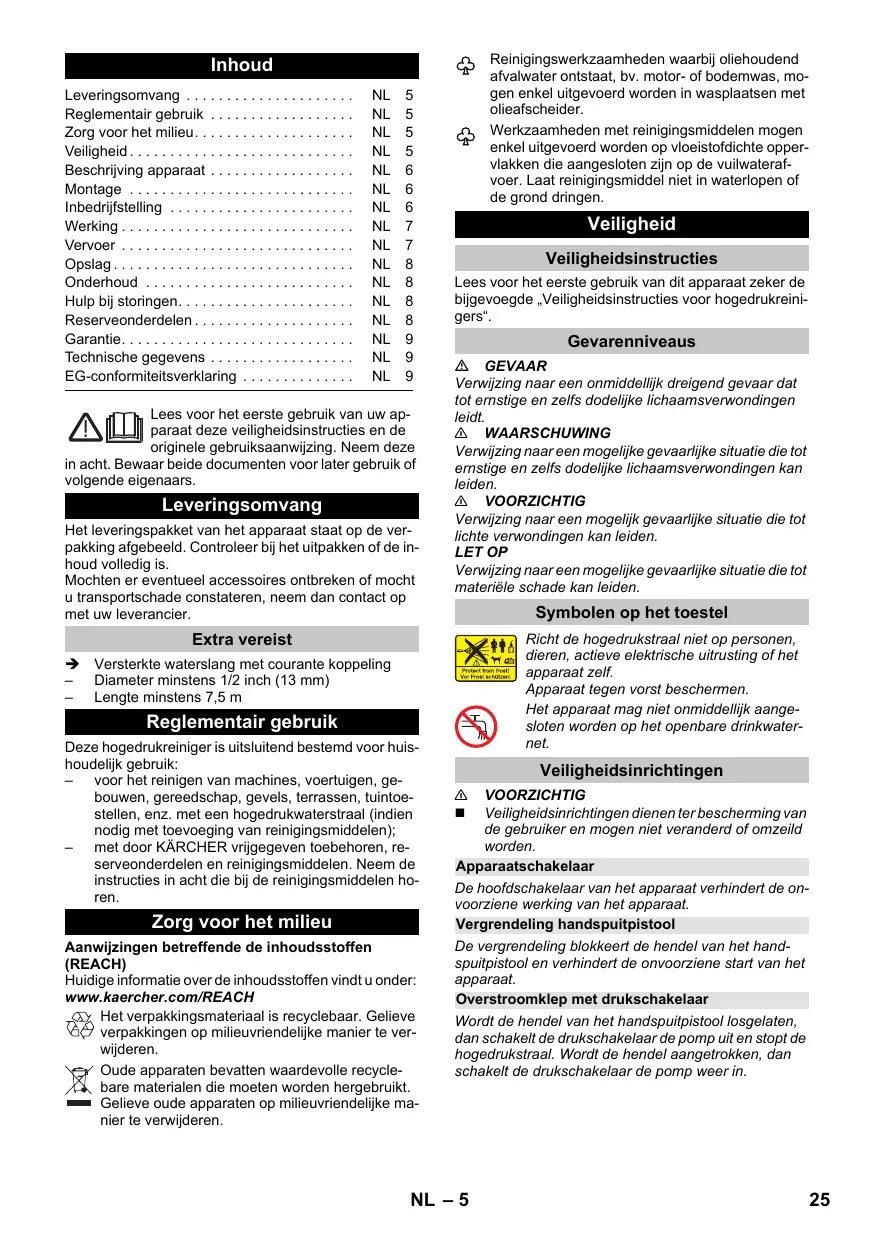

GEBRUIKSAANWIJZING AD2 KARCHER

Zorg voor het milieu. NL 5

Veiligheid. NL 5

Beschrijving apparatus NL 6

Montage NL 6

Inbedrijftstelling NL 6

Werking . 7

Vervoer NL 7

Opslag. NL 8

Onderhoud NL 8

Hulp bij storingen. NL 8

Reserveonderdelen NL 8

Garantie. NL 9

EG-conformiteitsverklaring NL 9

Lees voor het eerste gebruik van uw apparaat这点e veiligeidsinstructies en de originele gebruiksaanwijzing. Neem.Deze

in awhile. Bewaar beiden documenten voor later gebruik of volgende eigenaars.

Leveringsomvang

Het leveringspakket van het apparaat staat op de verpakking afgebeeld. Controller bij het uitpakken of de inhoud volledig is.

Mochten er eventuele accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier.

Extra vereist

Versterkte waterslang met courante koppeling
Diameter minstens 1/2 inch (13 mm)
Length minstens 7,5m

Deze hagedrukreiniger is uitsluitend bestemd voor huishoudelijk gebruik:

• voor het reinigen van machines, voertuigen, gebouwen, gereedschap, gevels, terrassen, tuintoeken, enz. met een hogedrukwaterstraal (indien nodig met toevoeging van reinigingsmiddlesen);
• met door KÄRCHER vrijgeveen toebehoren, reserveonderdelen en reinigingsmiddelen. Neem de instructies in acht die bij de reinigingsmiddelen horen.

Zorg voor het milieu

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH

Het verpakkingsmaterial is recyclebaar. Gelieve verpakkingen op milieuvriendelijk manier te verwijderen.

Oude apparaten bevatten waardevolle recyclebare materialien die moeten worden hergebruikt. Gelieve oude apparaten op milieuvriendelijke manier te verwijderen.

Reinigungswerkzaamheden waar bij oliehoudend afvalwater ontstaat, bv. motor- of bodemwas, mo- gen enkel uitgevoerd worden in wasplaatsen met olieafschieder.

Werkzaamheden met reinigingsmiddelen mogen enkel uithevoerd worden op vloeistofdichte oppervlakken die aangesloten zijn op de vuilwaterafvoer. Laat reinigingsmiddel Niet in waterlopen of de grond dringen.

Veiligkeit

Veiligheidsinstructures

Lees voor het eerste gebruik van dit apparaat zeker de bijveogde, "Veiligheidsinstrumenties voor hagedrukreiners".

Gevareniveauaus

GEVAAR

Verwijzing maar een onmiddelijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsverwondingen leidt.

WAARSCHUWING

Verwijzing aan een möglichke gevaarlijke situatie die tot ernstige en zelfs dodelijke lichaamsverwondenen kan leiden.

VOORZICTIG

Verwijzing waar een möglichke gevaarlijke situatie die tot lichte verwondingen kan leiden.

LETOP

Verwijzing aan een möglichke gevaarlijke situatie die tot materièle schade kan leiden.

Symbolen op het toestel

Richt de hagedrukstraal nicht op Personen, dieren, aktive elektrische utrusting of het apparaat zich.

Het apparaat mag Niet onmiddelijk aangesloten worden op het openbare drinkwater-net.

Veiligheidsinrichtingen

VOORZICTIG

Veiligheidsinrichtingen dieren ter bescherming van de gebruiker en mogen nicht veranderd of omzeild worden.

Apparaatschakelaar

De hoofdschakelaar van het apparaat verhindert de onvoorziene werkig van het apparaat.

Vergrendeling handspuitpistol

De vergrendeling blokkeert de hendel van het handspuitpistol en verhinder de onvoorziene start van het apparatus.

Overstroomklep met drukschakelaar

Wordt de hendel van het handspuitpistol losgelaten, dan schakelt de drukschakelaar de pomp uit en stopt de hagedrukstraal. Wordt de hendel aangetrokken, dan schakelt de drukschakelaar de pomp weer in.

Beschrijving apparatus

In deze gebruksaaanwijizing staat de maximale ultrusting omschreiben. Afhankelijk van het model zijn er verschellen in de leveringspakketten (zie verpakking).

Afbeeldingenzieuitklappagina!

1 Snelkoppeling voor hogedrukslang
2 Hopedrukaansluiting
3 Hoofdschakelaar 0 / OFF^ / I / ON^
4 Opberghaak voor netsnoer
5 Houser voor de hagedrukslang
6 Transportgreep
7 Wateraansluiting met ingebouwde zeef
8 Aanzuigslang voor reinigingsmiddel met filter voor reinigingsmiddel en deksel
9 Reinigingsmiddelreservoir
10 Koppelinggedeelite voor wateraansluiting
11 Houdervoor de straalpijp
12 Houser voor het handspuitpistol
13 Stroomleiding met stekker
14 Transportwiel
15 Handpistol
16 Vergrendeling handspuitpistol
17 Toets voor het schieren van de hagedrukslang van het handspuitpistol
18 Hopedrukslang
19 Spuitlans met drukregeling (Vario Power)

Voor de meest gangbire reinigingstaken. De werkdruk kan traploosussenMin en,Max" ingesteld worden. In de stand "Mix" kan een dosis reinigingsmiddel toegevoegd worden.

Om de werkdruk te verstellen,That u de hendel van het handspuittipstool los en draait u de straalbuis in de gewenste stand.

20 Spuitlans met vuilfrees

Voor hardnekig vuil

• Optionele toebehoren

21 Wasborstel
22 Roterende wasborstel

Uiterst geschikt voor de reiniging van auto's.

23 Schuimsproeier met reinigingsmiddeltank

Reinigungsmittel wird uit de tank gezogen en er ontstaat een krachtig schuim van reinigungsmittel.

24 Watertoevoerslang

Bijzondere toebehoren

Met extra accessoires breidt u de gebruiskogelijkden van uw apparataat UIT. Nadere informatatie waarover kunt u verkrijgen bij uw KARCHER-dealer.

Montage

Losse onderden die bij het apparaat geleverd werden,要去en voor de inbedrijfstelling gemonteerd worden.

Afbeildingen zie uiktlappagina!

Afbeelding A

Wielen in opname duwen.
Wielen met meegeleverde pen borgen. Letten op de uitrichting van de pen!

Afbeelding B

Transportgreep aanbrengen en vastschroeven.
Afbeelding C
De meegeleverde koppeling aan het wateraansluitpunt van het apparaat schroeven.

Afbeelding D

Snelkoppeling voor hogedrukslang op hogedrukaansluiting schroeven.
Afbeelding E
Hogedrukslang in handspuitpistol steken tot die hoorbaar vastklikt.
Instructie: Letten op een correcte uitrichting van de aansluitnippel.
Veilige verbinding controleren door aan de hoge-drukslang te trekken.

Inbedrijfstelling

Zet het apparatusat op een effen oppervlak.
Afbeelding F
Hogedrukslang in snelkoppeling steken tot die hoorbaar vastklijk.

Instructie: Letten op een correcte uitrichting van de aansluitnippel.
Veilige verbinding controleren door aan de hoge- drukslang te trekken.
Netstekker in het stopcontact steken.

Watertoevoer vanuit de waterleiding

Aansluitwaarden zie typeplaatje/Technische gegevens. Voorschriften van de watermaatschappij inacht nemen. LET OP

Verontreinigungen in het water kuren de hagedruk-pomp en de toebehoren beschadigen. Ter bescherming wordt het gebruik van de KARCHER-waterfilter (bijzondere toebehoren, bestelnummer 4.730-059) aanbevolen.

Watertoevoerslang op koppeling aan de wateraansluiting steken.
Waterslang aan de watertoevoer aansluiten.
Waterkraan volledig opendraaien.

Werking

LET OP

Een droogloop van meer dan 2 minuten leidt tot beschadigingen van de hagedrukpomp. Indien het apparaat binnen 2这段时间 geen druk opbouwt, schakelt u het apparaat uit en gaat u te werk volgens de instructies in het hoofdstuk „Hulp bij storingen".

Werken met hoge druk

VOORZICHTIG

Respecteer bij de reingiring van gelakte oppervlakken een minimumstraalafstand van 30~cm om beschadigingen te vermijden.

LET OP

Autobanden, lak of gevoelige oppervlakken Zoals hout mogen Niet met de vuilfrees gereinigd worden wegens beschadigungsgevaar.

Afbeelding

→ Straalpijp in het handspuitpistol steken en vast-schroeven door hem 90^ te draaien.
Apparaat inschaken "I/ON".
Hefboom van het handspuitpistol ontgrendelen.
Hendel aantrekken, het apparaat worden ingeschakeld.

Instructie: Wanner de hendel opnieuw wordt losgelaten, schakelt het apparataopniewuuit. Hogedruk blift in het systeme behouden.

Werking met wasborstel

LET OP

Gevaar van lakschade

Bij werkzaamheden met wasborstel moet deze vrij van vuil en andere deeltjes+zijn.

Steek de wasborstel in het handspuitpistol en zet vast door 90^ te draaien.

Aanwijzing: Indien nodig hunnen ook de wasborstels voor het werken met reinigingsmiddelen gezruikt worden.

Werken met reinigingsmiddel

Instructie: Reinigungsmittel kan in lage druk toegevoegd worden.

GEVAAR

Bij gebruik van reinigingsmiddelen moet het veiligheidsgegevensblad van de reinigingsmiddelfabricant in acht genomen worden, in het bijzonder de instructies betreffende de personlijke verilghesuitrusting.

Afbeelding H

Reinigungsmiddeloplossing in reinigungsmiddelreservoir vullen (doseergegevens op het vat met reinigismiddel inucht nemen).

Afbeelding

Reinigingsmiddelreservoir met deksel aflsuiten.
Reinigungsmiddelreservoir in het apparatusat lately vastkliken.

Afbeelding J

Straalpijp met drukregeling (Vario Power) gebruiken.
Straalpijp in stand „Mix“ draaien.

Instructie: Daardoor wordtijdens de werkking de reinigingsmiddeloplossing bij de waterstraal gemengd.

Aanbevolen reinigingsmethode

Reinigismittel in geringe hoeveelheid op het droge oppervlak spreien en latent inwerken (niet latent opdrogen!).
losgekomen vuil met hogedrukstraße afspoelen.

Optioneel

Reinigungsmiddeloplossing in reinigungsmiddeltank van de schuimsproeier vullen (doseringsindicatie op op verpakking van het reinigungsmiddel in acht nemen).
Schuimsproeier verbinden met de reinigingsmideltank.
→ Schuimsproeier in handspuitpistol steken en vast-zetten door 90^ -draiing.

Werking onderbreken

Hefboom van het handspuitpistol loslaten.
Hefboom van het handspuitpistol vergrendelen.
Handspuitpistol in houder voor handspuitpistol steken.
Bij langere werkonderbrekingen (langer dan 5 minuten) het apparaat tevens uitschakelen "0/OFF".

Werking stopzetten

VOORZICTHIG

Scheid de hagedrukslang enkel van het handspuipistool of het apparaat wanner geen druk in het systeme voorhanden is.

Na het werkken met reinigingsmiddel: Apparaat ongeveer 1 minuut latent werken om schoon te spoelen.
Hefboom van het handspuitpistol loslaten.
Apparaat uitschakelen "0/OFF"
Trek de stekker uithet stopcontact.
Draai de waterkraan dicht.
Druk de hendel van het handspuitpistol in, om de nog aanwezigde druk in het systeme af te lately nemen.
Hefboom van het handspuitpistol vergrendelen.
Apparaat scheiden van de watertoevoer.

Vervoer

VOORZICHTIG

Verwondings- en beschadigingsgevaar!

Neem bij het transport het gewicht van het apparaat in acht.

Transport met de hand

Apparaat aan de transportgreep verplaatsen.

Transport in voertuigen

Reinigingsmiddeltank leegmaker.
Apparaat beveiligien gegen verschuiven en kanteilen.

Opslag

VOORZICHTIG

Verwondings- en beschadigingsgevaar!
Neem bij de opslag het gewicht van het apparaat in acht.

Apparaat opslaan

Voor langdurige opsglag, bv.ijdens de wintermaanden, moeten tevens de instructies in het hoofdstuk Onderhoud inucht genomen worden.

Apparaat op een egaal oppervlak neerzetten.
Behuizing van de selnkoppeling voor hogedrukslang in pijrlichting duwen en hogedrukslang eruit trekken.
Ontgrendelknop op het handspuittpistool induwen en hagedrukslang van het handspuittpistool scheiden.
Handspuitpistol in houder voor handspuitpistol steken.
Straalpijp这段时间 vastklikken in de houder voor de straalpijp.
Stroomleiding, hagedrukslang en accessoires aan het apparaat opbergen.

Vorstbescherming

LET OP

Niet volledig leeggemaakte apparaten en toebehoren künnen door vorst vermield worden. Maak het apparaat en de toebehoren volledig leeg en bescherm ze gegen vorst.

Om schade te vermijden:

Water volledig uit het apparaat aflaten: Apparaat zonder aangesloten hogedrukslang en zonder aangesloten watertoevoer inschakelen (max. 1 min) en wachten tot geen watermeer uit de hogedrukaansluiting komt. Apparaat uitschakelen.
Apparaat met alle accessoires in een vorstvrije ruimte bewaren.

Onderhoud

GEVAAR

Gevaar van stroomschok

Voor alle werkzaamheden aan het apparaat moet het apparaat uitgeschakeld en de stekker uitgetrokken worden.

Zeef in de wateraansluiting reinigen

Reinig de zeef in de wateraansluiting regelmatig.

Verwijder de koppeling van de wateraansluiting.

Afbeelding K

LET OP

De zeef mag nicht beschadigd worden.

Trek de zeef met een platte tang eruit.
Reinig de zeef onder stromend water.
Zet de zeef opniew in de wateraansluiting.

Reinigingsmiddelfilter reinigen

Voor langdurige opslag, bijvoorbeeldijdens de winter:

Filter van de reinigingsmiddel-zuigslang trekken en onder stromend water reinigen.

Hulp bij storingen

Kleinere storingen=kunt u zich oplossen met behulp van het volgende overzicht.

Bij twijfel neemt u contact op met de bevoegde klantenservice.

GEVAAR

Gevaar van stroomschok

Voor alle werkzaamheden aan het apparaat moet het apparaat uitgeschakeld en de stekker uitgetrokken worden.

Apparaat draait nicht

Trek hendel van het handspuiptpistol aan, het apparaat worden ingeschakeld.
Controlleren of de aangegeven spanning op het typeplaatje overeenkomt met de spanning van de stroombron.
Stroomleiding op beschadiging controleren.

Apparaat komt nicht op druk

Instelling aan de straalpijp controlleren.
Watertoevoer op voldoende volume controleren.
De zeef in het wateraansluitpunt er met een platte tang uittrekken en onder stromend water reinigen.
Apparaat ontluchten: Apparaat zonder aangeslo- ten hogedrukslang inschakenen en wachten (max. 2 minuten) tot water zonder bellen uit de hogedrukaansluiting komt. Apparaat uitschakenen en hogedrukslang opnieuw aansluiten.

Sterke drukschommelingen

Hogedruksproeier reinigen: Verontreinigungen met een naald uit het gat van de sproeier verwijdenen en met water maar voren toe uitspoeelen.
Watertoeoervolume controleren.

Apparaat ondicht

Een geringe ondichtheid van het apparaat is technisch bepaald. Als de pomp später erg lekt,要去 contact worden opgenomen met de bevoegde klantenservice.

Straalpijp met drukregeling (Vario Power) gebruiken.
Straalpijp in stand „Mix“ draaien.
Filter aan de reinigingsmiddel-zuigslang reinigen.
Zuigslang voor reinigingsmiddel controlleren op knikplaatsen.

Reserveonderdelen

Gebruik uitsluitend originele KARCHER-onderdelen. Een overzicht van de onderdelen vindt u aan het eind van deze gebruiksaanwijzing.

Garantie

In ieder land+zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparatusa verhelpen wij zichonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Adressen vindt u onder:

Elektrische aansluiting
Spanning	220-240 V 1~50-60 Hz
Aansluitvermögen	1,6 kW
Veiligheidsklasse	IP X5
Beschermingsklasse	II ☑
Netzekering (traag)	10 A
Wateraansluiting
Toevoerdruk (max.)	1,2 MPa
Toevoertemperatuur (max.)	40 °C
Toevoerhoeveelheid (min.)	8 l/min
Vermogensgegevens
Werkdruk	10 MPa
Maximaal togeteance druk	12 MPa
Opbrengst, water	5,5 l/min
Volume maximaal	6,3 l/min
Opbrengst, reinigungsmiddel	0,3 l/min
Reactiekracht van het pistool	11 N
Afmetingen en gewichten
Lengte	279 mm
Breedte	275 mm
Hoopte	803 mm
Gewicht, bedrijfsklaar met accessoires	7,0 kg
Bepaalde waarden conform EN 60335-2-79
Hand-arm vibratiewaarde	<2,5 m/s2
Onzekerheid K	0,3 m/s2
Geluidsdrukniveau LpA	74 dB(A)
Onzekerheid KpA	3 dB(A)
Geluidskrachtniveau LWA + onveilig-heid KwA	90 dB(A)

Technische wijzigingen voorbehonden.

EG-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in die door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidesein, zoals vermeld in de desbeteffende EG-richtlijnen. Deze verklaring verliesthaar geldigheid wonneer zonder overleg met ons veranderingen aan de machine worden aange-bracht.

Product: Hogedrukreiniger

Type: 1.601-xxx

Van toepassing zijnde EG-richtlijnen

2000/14/EG

2004/108//EG

2006/42/EG (+2009/127/EG)

2011/65/EU

Toegepaste geharmoniseerde normen

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3:2013

EN 62233: 2008

Toegepaste conformiteitsbeoordelingsprocedure

2000/14/EG:Bijlage V

Geluidsvermögensniveau dB(A)

Gemeten: 87

Gegarandeerd: 90

De ondergetekenden handelen in opdracht en met volmacht van de bedrijsleiding.

Gevolmachtigde voor de documentatie:

S. Reiser

Xpno nouwva u touc kavovioouc .EL 5

PpOToaia TepiBaalovtoc. EL 5

Aσφαλεια. EL 5

IIepiypaipn ouokeuuc. EL 6

Σuvapuλoynση. EL 6

Evapn 1eitoupyiae. EL 6

Aetoupyia EL 7

Meataopá EL 7

Atohkeuon EL 8

Eepaioo3eia oiaikocuuppwo

2000/14/EK: Napaprtnμa V

d B(A)

MeTpneVn: 87

Eyyunévn: 90

Oi UTOpyapovTeVevpyoukT ETVtoH Tou KAI EEGouOIO8OTnON TcEIEUbUOns Tns EITIXeIPOnG.

H.Jenner

CEO

S. Reiser

24 Crijvezo zadotok vode

Poseban pribor

Attelus skatiet atlokamajapap!

Attels A

Netiek iesukts tiriisanas lidzeklis

Izmantot struklas cauruli ar spiediena reguljum (Vario Power). Pagriezt uzgali pozfcijă „Mix".
Iztiriet tirisanas lidzekla sukstanas šlutenes filtru.
Parbaudiet, vai tiriisanas lidzekla sukstanas sjute-nei nav luzuma vietu.

Rezerves dalas

Izmantojet tikai originalas KARCHER reserves dalas. Parskatu pār reserves dalam Jus varat atrast sīs lieto-sanas pamacibas beigas.

Garantija

Katra valsti ir spekma uznemuma atbildtgas sabiedrifbas izdotie garantijas nosacijumi. Garantijas terima ietvaros iespejamos Jusu ikartas darbibras trucejumus mses noversisim bez maksas, ja to celonis ir materiala vai rao sanas defekts. Garantijas remonta nepieci sambias gadjumar pirkumu apiecino so dokumentu griezieties tie pirtogaja vai tuvakaj palvarotaja klienta apkalposanas dienesta.

Adreses Jus atradsit:

24 Vandens tiekimo zama

Specialus priedai
