NÁVOD K OBSLUZE AD2 KARCHER

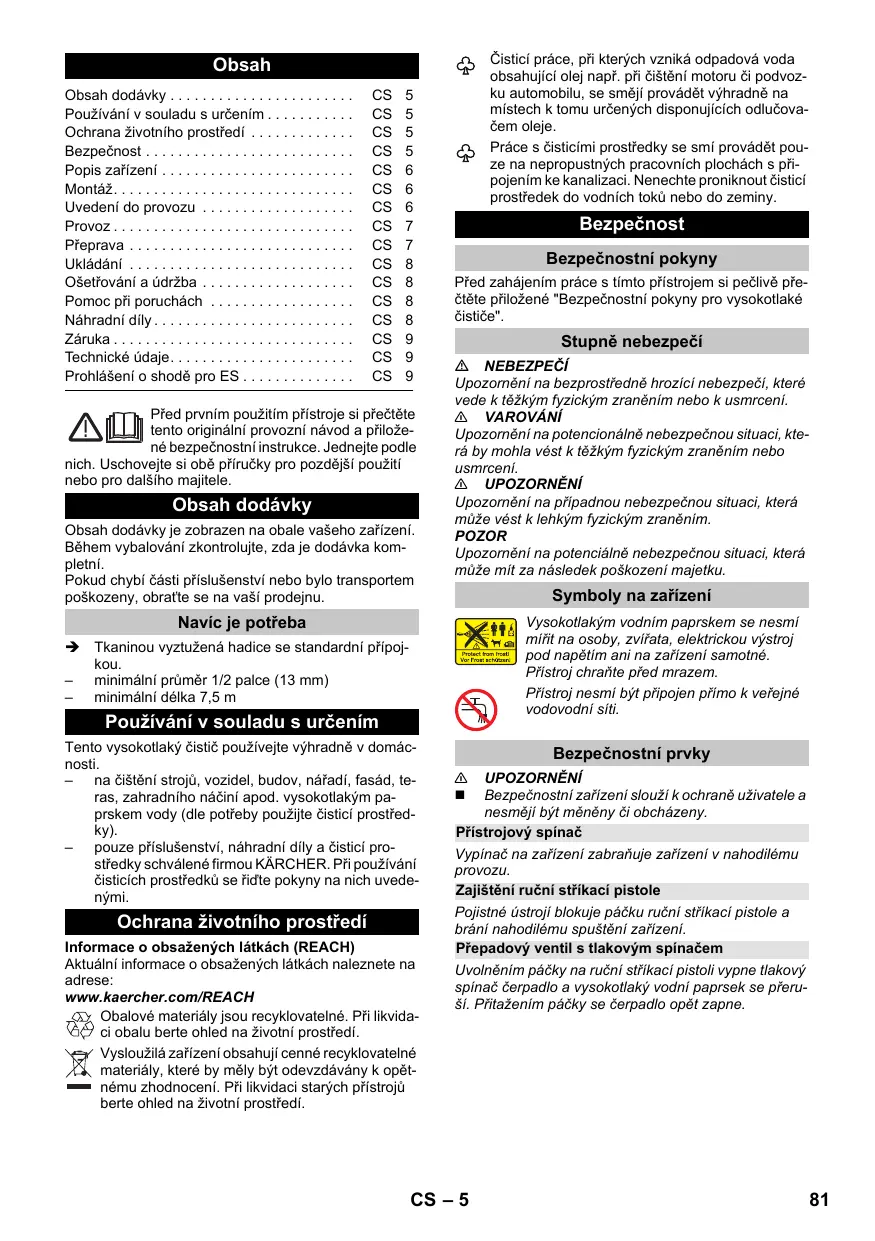

Head of Approbation HU – 9 Čisticí práce, při kterých vzniká odpadová voda obsahující olej např. při čištění motoru či podvozku automobilu, se smějí provádět výhradně na místech k tomu určených disponujících odlučovačem oleje. Práce s čisticími prostředky se smí provádět pouze na nepropustných pracovních plochách s připojením ke kanalizaci. Nenechte proniknout čisticí prostředek do vodních toků nebo do zeminy. Obsah Obsah dodávky . . . . . . . . . . . . . . . . . . . . . . . Používání v souladu s určením . . . . . . . . . . . Ochrana životního prostředí . . . . . . . . . . . . . Bezpečnost . . . . . . . . . . . . . . . . . . . . . . . . . . Popis zařízení . . . . . . . . . . . . . . . . . . . . . . . . Montáž. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Uvedení do provozu . . . . . . . . . . . . . . . . . . . Provoz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Přeprava . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ukládání . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ošetřování a údržba . . . . . . . . . . . . . . . . . . . Pomoc při poruchách . . . . . . . . . . . . . . . . . . Náhradní díly . . . . . . . . . . . . . . . . . . . . . . . . . Záruka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Technické údaje. . . . . . . . . . . . . . . . . . . . . . . Prohlášení o shodě pro ES . . . . . . . . . . . . . .

Před prvním použitím přístroje si přečtěte tento originální provozní návod a přiložené bezpečnostní instrukce. Jednejte podle nich. Uschovejte si obě příručky pro pozdější použití nebo pro dalšího majitele. Obsah dodávky Obsah dodávky je zobrazen na obale vašeho zařízení. Během vybalování zkontrolujte, zda je dodávka kompletní. Pokud chybí části příslušenství nebo bylo transportem poškozeny, obraťte se na vaší prodejnu. Bezpečnost Bezpečnostní pokyny Před zahájením práce s tímto přístrojem si pečlivě přečtěte přiložené "Bezpečnostní pokyny pro vysokotlaké čističe". Stupně nebezpečí NEBEZPEČÍ Upozornění na bezprostředně hrozící nebezpečí, které vede k těžkým fyzickým zraněním nebo k usmrcení. 몇 VAROVÁNÍ Upozornění na potencionálně nebezpečnou situaci, která by mohla vést k těžkým fyzickým zraněním nebo usmrcení. 몇 UPOZORNĚNÍ Upozornění na případnou nebezpečnou situaci, která může vést k lehkým fyzickým zraněním. POZOR Upozornění na potenciálně nebezpečnou situaci, která může mít za následek poškození majetku. Symboly na zařízení Navíc je potřeba Vysokotlakým vodním paprskem se nesmí mířit na osoby, zvířata, elektrickou výstroj pod napětím ani na zařízení samotné. Přístroj chraňte před mrazem. Přístroj nesmí být připojen přímo k veřejné vodovodní síti. Tkaninou vyztužená hadice se standardní přípojkou. – minimální průměr 1/2 palce (13 mm) – minimální délka 7,5 m Používání v souladu s určením Tento vysokotlaký čistič používejte výhradně v domácnosti. – na čištění strojů, vozidel, budov, nářadí, fasád, teras, zahradního náčiní apod. vysokotlakým paprskem vody (dle potřeby použijte čisticí prostředky). – pouze příslušenství, náhradní díly a čisticí prostředky schválené firmou KÄRCHER. Při používání čisticích prostředků se řiďte pokyny na nich uvedenými. Ochrana životního prostředí Informace o obsažených látkách (REACH) Aktuální informace o obsažených látkách naleznete na adrese: www.kaercher.com/REACH Obalové materiály jsou recyklovatelné. Při likvidaci obalu berte ohled na životní prostředí. Vysloužilá zařízení obsahují cenné recyklovatelné materiály, které by měly být odevzdávány k opětnému zhodnocení. Při likvidaci starých přístrojů berte ohled na životní prostředí. Bezpečnostní prvky

UPOZORNĚNÍ Bezpečnostní zařízení slouží k ochraně uživatele a nesmějí být měněny či obcházeny. Přístrojový spínač Vypínač na zařízení zabraňuje zařízení v nahodilému provozu. Zajištění ruční stříkací pistole Pojistné ústrojí blokuje páčku ruční stříkací pistole a brání nahodilému spuštění zařízení. Přepadový ventil s tlakovým spínačem Uvolněním páčky na ruční stříkací pistoli vypne tlakový spínač čerpadlo a vysokotlaký vodní paprsek se přeruší. Přitažením páčky se čerpadlo opět zapne. CS – 5

Popis zařízení Montáž V provozní příručce je popsáno maximální vybavení. V závislosti na modelu se liší obsah dodávky (viz obal). Ilustrace najdete na rozkládací stránce! 1 Rychlopřípojka pro vysokotlakou hadici 2 Přípojka vysokého tlaku 3 Vypínač na přístroji "0/OFF" / "I/ON" 4 Držák pro vedení do sítě 5 Uložení pro vysokotlakou hadici 6 Přepravní držadlo 7 Vodní přípojka s integrovaným sítkem 8 Sací hadice na čisticí prostředek s filtrem čisticího prostředku a krytem 9 Zásobník na čisticí prostředek 10 Spojovací element pro přívod vody 11 Uložení pro stříkací trubku 12 Uložení pro ruční stříkací pistoli 13 Síťové napájecí vedení se zástrčkou 14 Přepravní kolo 15 Ruční stříkací pistole 16 Zajištění ruční stříkací pistole 17 Tlačítko k oddělení vysokotlaké hadice od ruční stříkací pistole 18 Vysokotlaká hadice 19 Používejte ocelovou trubku s regulací tlaku (Vario Power) Pro obvyklé čištění. Pracovní tlak lze nastavit stupňovitě mezi „Min“ a „Max“. V poloze "Mix" je možné provádět přídavné dávkování čisticího prostředku. Chcete-li nastavit pracovní tlak, povolte páčku na ruční stříkací pistoli a stříkací trubku natočte do požadované polohy. 20 Vysokotlaká trubka s frézou na nečistoty Pro těžká znečištění Před uvedením do provozu namontujte díly volně přiložené k zařízení. Ilustrace najdete na rozkládací stránce! Ilustrace Zatlačte kola do úchytů. Zajistěte kola pomocí přiložených zátek. Dbejte na směr umístění zátky! Ilustrace Nasaďte přepravní rukojeť a přišroubujte ji. Ilustrace Spojku našroubujte na vodovodní přípojku zařízení. Ilustrace Přišroubujte rychlopřípojku vysokotlaké hadice na přípojku vysokého tlaku. Ilustrace Zasuňte vysokotlakou hadici do ruční stříkací pistole tak, aby slyšitelně zaskočila. Upozornění: Dbejte na správné seřízení připojovací matice. Prověřte bezpečné spojení tahem za vysokotlakou hadici.

• Dodatečné příslušenství 21 Mycí kartáč 22 Rotující mycí kartáč Zvláště vhodná k čištění automobilů. 23 Pěnová tryska s nádobou na čisticí prostředek Čisticí prostředek je odsáván z nádoby a vzniká silná čisticí pěna. ** není součástí dodávky 24 Přívodní hadice vody Zvláštní příslušenství Zvláštní příslušenství rozšiřuje možnosti využití vysokotlakého čističe. Bližší informace obdržíte u Vašeho obchodníka s přístroji KÄRCHER.

Uvedení do provozu Přístroj postavte na rovné ploše. Ilustrace Zasuňte vysokotlakou hadici do rychlopřípojky tak, aby slyšitelně zaskočila. Upozornění: Dbejte na správné seřízení připojovací matice. Prověřte bezpečné spojení tahem za vysokotlakou hadici. Zapojte síťovou zástrčku do zásuvky. Zásobování vodou z přívodu vody Hodnoty připojení viz typový štítek, resp. Technické údaje. Dbejte pokynů příslušné místní organizace zajišťující zásobování vodou. POZOR Nečistoty ve vodě mohou poškodit vysokotlaké čerpadlo a příslušenství. Na ochranu doporučujeme použití vodního filtru KÄRCHER (zvláštní příslušenství, obj. číslo 4.730-059). Nasaďte hadici přívodu vody na spojku u vodovodní přípojky. Vodní hadici připojte k vodovodní síti. Zcela otevřete vodovodní kohoutek. CS – 6 Doporučovaná metoda čištění Provoz POZOR Chod nasucho po dobu delší než 2 minuty vede k poškození vysokotlakého čerpadla. Pokud přístroj během 2 minut nevytvoří tlak, vypněte jej a postupujte podle pokynů v kapitole „Nápověda při poruchách“. Provoz s vysokým tlakem 몇 UPOZORNĚNÍ Při čištění lakovaných povrchů dodržujte minimální vzdálenost 30 cm, abyste zabránili poškození plochy. POZOR Nečistěte pneumatiky, lak nebo citlivé povrchy jako dřevo pomocí frézy na nečistoty, hrozí poškození. Ilustrace Stříkací trubku nasaďte na stříkací pistoli a otočením o 90° ji zajistěte. Zapněte přístroj "I/ON". Odjistěte páčku na stříkací pistoli. Zatáhněte za páčku, zařízení se zapne. Upozornění: Jestliže se páčka znovu uvolní, zařízení se znovu vypne. Vysoký tlak zůstává v systému zachován. Provoz s mycím kartáčem POZOR Nebezpečí poškození laku. Při práci s čistícím kartáček musí být kartáč zabaven nečistot nebo jiných částic. Mycí kartáč nasaďte na stříkací pistoli a otočením o 90° jej zajistěte. Upozornění: Je-li potřeba, je možné při práci s čisticím prostředkem použít také mycí kartáče. Provoz s použitím čisticího prostředku Upozornění: Čisticí prostředek lze přidávat pouze při nízkém tlaku. NEBEZPEČÍ Používáte-li čisticí prostředky musíte dodržovat bezpečnostní list výrobce čisticího prostředku, zejména upozornění na osobním ochranném vybavení. Ilustrace Naplňte zásobník na čisticí prostředek roztokem čisticího prostředku (řiďte se pokyny k dávkování na nádobě s čisticím prostředkem). Ilustrace Zásobník na čisticí prostředek uzavřete víkem. Zásobník na čisticí prostředek umístěte tak, aby zapadl do zařízení. Ilustrace Používejte ocelovou trubku s regulací tlaku (Vario Power). Stříkací trubku natočte do polohy „Mix“. Upozornění: Tímto způsobem se roztok čisticího prostředku za provozu přimíchává k vodnímu paprsku. Čisticí prostředek úsporně nastříkejte na suchý povrch a nechte působit (ne však zaschnout). Uvolněnou nečistotu opláchněte paprskem vysokého tlaku. Volitelně Naplňte nádobu na čisticí prostředek roztokem čisticího prostředku (řiďte se pokyny k dávkování na nádobě s čisticím prostředkem). Připojte pěnovou trysku k nádobě na čisticí prostředek. Pěnovou trysku nasaďte na stříkací pistoli a otočením o 90° ji zajistěte. Přerušení provozu Uvolněte stisk páčky na stříkací pistoli. Zajistěte páčku stříkací pistole. Ruční stříkací pistoli zasuňte do uložení pro ruční stříkací pistoli. Při delších přestávkách v práci (přes 5 minut) přístroj ještě vypněte vypínačem „0/OFF“. Ukončení provozu 몇 UPOZORNĚNÍ Vysokotlakou hadici odpojujte od ruční stříkací pistole nebo od zařízení pouze, pokud v systému není tlak. Po práci s čisticím prostředkem: Nechte přístroj na dobu 1 minuty zapnutý, aby mohlo dojít k vypláchnutí. Uvolněte stisk páčky na stříkací pistoli. Zařízení vypněte „0/OFF“. Vytáhněte zástrčku ze sítě. Zavřete vodovodní kohoutek. Stiskněte páčku na stříkací pistoli za účelem odstranění zbylého tlaku ze systému. Zajistěte páčku stříkací pistole. Odpojte zařízení od přívodu vody. Přeprava 몇 UPOZORNĚNÍ Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při přepravě. Ruční přeprava Přístroj tahejte za přepravní úchyt. Přeprava ve vozidle Zásobník na čisticí prostředek vyprázdněte. Zajistěte přístroj proti sklouznutí a převrácení. CS – 7

Ukládání Pomoc při poruchách 몇 UPOZORNĚNÍ Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění. Uložení přístroje Před dlouhodobým uskladněním, např. v zimě navíc dodržujte pokyny v kapitole Péče. Přístroj odstavte na rovné ploše. Kryt rychlopřípojky pro vysokotlakou hadici tlačte ve směru šipky a vysokotlakou hadici vytáhněte. Stiskněte tlačítko pro odpojení na ruční stříkací pistoli a odpojte vysokotlakou hadici od ruční stříkací pistole. Ruční stříkací pistoli zasuňte do uložení pro ruční stříkací pistoli. Stříkací trubku zaaretujte v uložení pro stříkací trubku. Síťové napájecí vedení, vysokotlakou hadici a příslušenství uložte na zařízení. Ochrana proti zamrznutí POZOR Ne zcela vyprázdněné přístroje a příslušenství mohou být znehodnoceny mrazem. Zcela vyprazdňuje přístroj a příslušenství a chraňte je před mrazem. Aby nedošlo ke škodám: Ze zařízení vypusťte veškerou vodu: zařízení zapněte bez připojené vysokotlaké hadice a bez připojeného přívodu vody (na max. 1 minutu) a počkejte, dokud z vysokotlakého přípoje nepřestane vytékat voda. Zařízení vypněte. Zařízení s úplným příslušenstvím ukládejte na místo chráněné před mrazem. Ošetřování a údržba NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem. Před každou prací na zařízení vždy zařízení vypněte a vytáhněte síťovou zástrčku. Vyčistěte síto na přívodu vody Přístroj neběží Zatáhněte za páčku stříkací pistole, zařízení se zapne. Zkontrolujte, zda napětí uvedené na typovém štítku přístroje souhlasí s napětím zdroje elektrického proudu. Zkontrolujte, zda není síťové napájecí vedení poškozeno. Zařízení nelze natlakovat Zkontrolujte nastavení stříkací trubky. Zkontrolujte, zda je u přívodu vody dostatečný průtok. Síto ve vodní přípojce vyjměte plochými kleštěmi a vyčistěte je pod tekoucí vodou. Zařízení odvzdušněte: Zařízení zapněte bez připojené vysokotlaké hadice a čekejte (max. 2 minuty), dokud z vysokotlaké přípojky nezačne vystupovat voda bez bublin. Zařízení vypněte a znovu připojte vysokotlakou hadici. Silné kolísání tlaku Vyčistěte vysokotlakou trysku: Odstraňte jehlou nečistoty z otvoru trysky a zpředu ji propláchněte vodou. Zkontrolujte množství přiváděné vody. Zařízení je netěsné Mírná netěsnost zařízení je podmíněna technicky. Při značné netěsnosti je třeba řešením pověřit autorizovaný zákaznický servis. Čisticí prostředek není nasáván Pravidelně čistěte síto v přípojce vody. Odmontujte spojku z vodovodní přípojky. Ilustrace POZOR Síto nesmí být poškozeno. Vytáhněte síto pomocí plochých kleští. Vyčistěte síto pod tekoucí vodou. Síto opět nasaďte do vodovodní přípojky. Používejte ocelovou trubku s regulací tlaku (Vario Power). Stříkací trubku natočte do polohy „Mix“. Filtr očistěte na sací hadici čisticího prostředku. Zkontrolujte, zda na sací hadici nejsou zlomy. Náhradní díly Vyčistěte filtr na čisticí prostředek Před uskladněním na delší dobu, např. na zimu: Sejměte filtr ze sací hadice na čisticí prostředky a opláchněte jej pod tekoucí vodou.

Drobné poruchy můžete odstranit sami s pomocí následujících údajů. V případě nejistoty se laskavě obraťte na autorizovaný zákaznický servis. NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem. Před každou prací na zařízení vždy zařízení vypněte a vytáhněte síťovou zástrčku. Používejte výhradně originální náhradní díly firmy KÄRCHER. Přehled náhradních dílů najdete na konci tohoto provozního návodu. CS – 8 Záruka Prohlášení o shodě pro ES V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší oddělení služeb zákazníkům. Adresy najdete zde: www.kaercher.com/dealersearch Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečnosti a ochraně zdraví směrnic ES. Při jakýchkoli na stroji provedených změnách, které nebyly námi odsouhlaseny, pozbývá toto prohlášení svou platnost. Výrobek: Vysokotlaký čistič Typ: 1.601-xxx Příslušné směrnice ES: 2000/14/ES 2004/108/ES 2006/42/ES (+2009/127/ES) 2011/65/EU Použité harmonizační normy EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2013 EN 62233: 2008 Použitý postup posuzování shody: 2000/14/ES: Příloha V Hladinu akustického dB(A) Namerenou: Garantovanou: 90 Technické údaje Připojení elektrického proudu Napětí Příkon Stupeň krytí Třída krytí Síťová pojistka (pomalá) 220-240 V 1~50-60 Hz 1,6 kW IP X5 10 A Přívod vody Přívodní tlak (max.) 1,2 MPa Teplota přívodu (max.) 40 °C Přiváděné množství (min.) 8 l/min Výkonové parametry Pracovní tlak 10 MPa Max. přípustný tlak 12 MPa Čerpané množství vody 5,5 l/min Maximální výkon čerpadla 6,3 l/min Čerpané množství čisticího prostředku 0,3 l/min Síla zpětného nárazu vysokotlaké pistole 11 N Podepsaní jednají v pověření a s plnou mocí jednatelství Rozměry a hmotnost CEO Délka 279 mm Šířka 275 mm Výška 803 mm Hmotnost přístroje připraveného k provozu s příslušenstvím 7,0 kg Zjištěné hodnoty dle EN 60335-2-79 Hodnota vibrace ruka-paže Kolísavost K <2,5 m/s2 0,3 m/s2 Hladina akustického tlaku LpA Kolísavost KpA 74 dB(A) 3 dB(A) Hladina akustického výkonu LWA + Kolísavost KWA 90 dB(A) Head of Approbation Osoba zplnomocněná sestavením dokumentace: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2014/09/01 Technické změny jsou vyhrazeny. CS – 9
