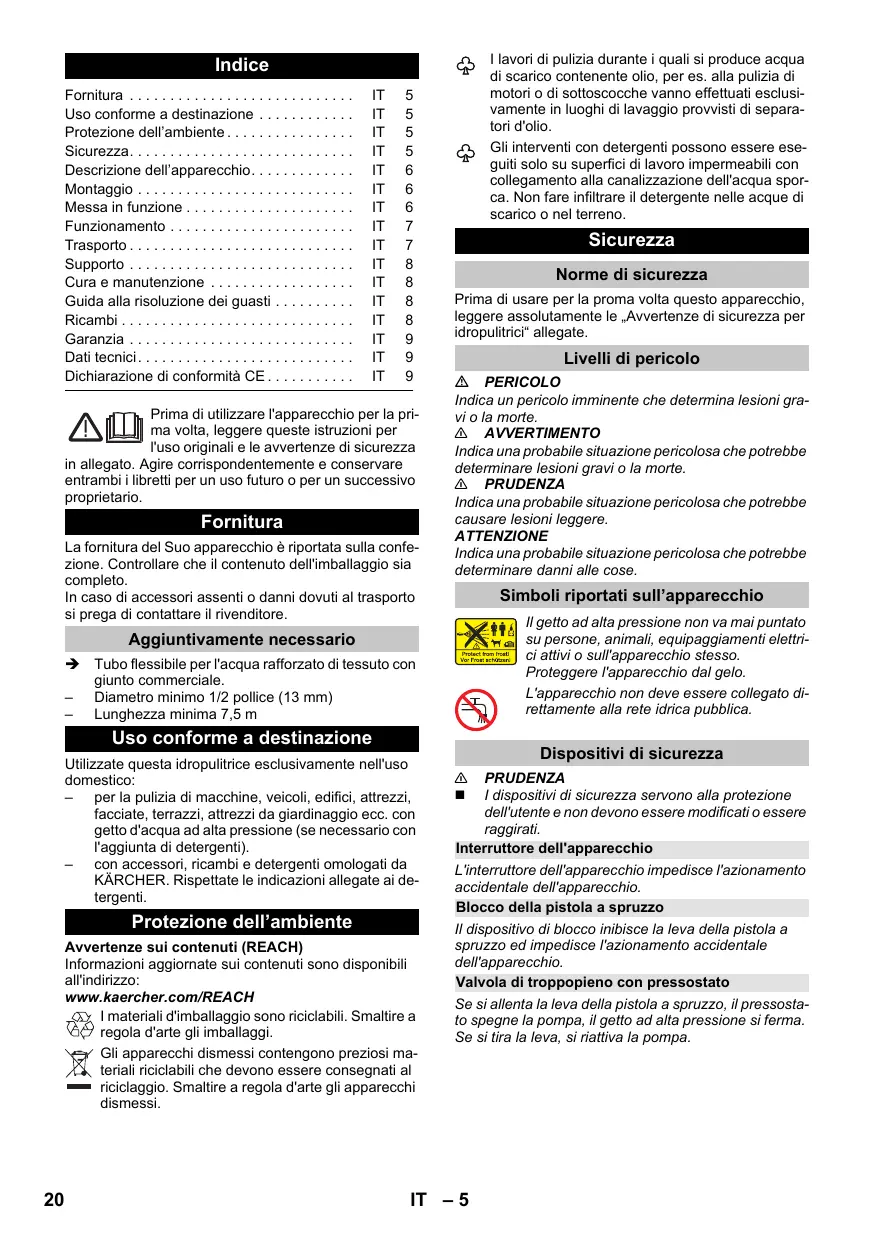

MANUALE UTENTE AD2 KARCHER

Uso conforme a destinazione IT 5

Protezione dell'ambiente IT 5

Sicurezza. IT 5

Descrizione dell'apparecchio. IT 6

Montaggio 6

Messa in funzione IT 6

Funzionamento IT 7

Trasporto IT 7

Supporto IT 8

Cura e manutenzione IT 8

Guida alla risoluzione dei guasti IT 8

Ricambi IT 8

Garanzia 9

Dati tecnici. IT 9

Dichiarazione di conformità CE. IT 9

Prima di utilizzare l'apparecchio per la prima volta, leggere queste istruzioni per l'uso originali e le avervente di sicurezza

in allegato. Agire correspondente e conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

Fornitura

La fornitura del Suo appearechio è riportata sulla confesezione. Controllare che il contento dell'imballaggio sia completing.

In caso di accessori assenti o danni dovuti al trasporto si prega di contattare il rivenditore.

Aggiuntivamente necessario

Tubo flessibile per l'acqua rafforzato di tessuto con giunto commerciale.
Diametro minimo 1/2 pollice (13 mm)
Lunghezza minima 7,5 m

Uso conforme a destinazione

Utilizzate esta idropulitrice esclusivamente nell'uso domestico:

per la pulizia di macchine, veicoli, edifici, attrezzi, faciate, terrazzi, attrezzi da giardinaggio ecc. con getto d'acqua ad alla pressione (se necessario con l'aggiuntà di detergenti).
- con accessori, ricambi e detergenti omologati da KÄRCHER. Rispettate leindicazioni algete ai detergenti.

Protezione dell'ambiente

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

I materiali d'imballaggio sono riciclabili. Smaltire a regola d'arte gli imballaggi.

Gli apparecchi dismessi contengono preziosi materiali riciclabili che devono essere consegnati al riciclaggio. Smaltire a regola d'arte gli apparecchi dismessi.

I lavori di pulizia durante i quali si produce acqua di scarico contente olio, per es. alla pulizia di motori o di sottoscocce vanno effettuati esclusivamente in luoghi di lavaggio provvisti di separatori d'olio.

Gli interventi con detergenti sono essere eseguiti solo su superfici di lavoro impermeabili con collegamento alla canalizzazione dell'acqua sporca. Non fare infiltrare il detergente nelle acque di scarico o nel terreno.

Sicurezza

Norme di sicurezza

Prima di usare per la promaolta quello apparecchio, leggere assolutamente le "Avverenze di sicurezza per idropulitrici" allegate.

Livelli di pericololo

PERICOLO

Indica un pericolo imminente che determina lesioni gravi o la morte.

AVVERTIMENTO

Indica una probabile situazione pericolosa che potreb dedeterminare lesioni gravi o la morte.

PRUDENZA

Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebber determinare danni alle cose.

Simboli riportati sull'apparecchio

Il getto ad alla pressione non va mai punitato su persona, animali, equipaggiamenti elettrici attivi o sull'apparecchio stesso.

Proteggere l'apparecchio dal gelo.

L'apparecchio non deve essere collegato direttamente alla rete idrica pubblica.

Dispositivi di sicurezza

PRUDENZA

I dispositi di sicurezza servono alla protezione dell'utente e non devono essere modificati o essere raggarati.

Interruttore dell'apparecchio

L'interruttore dell'apparecchio impedisce l'azionamento occidentale dell'apparecchio.

Blocco della pistola a spruzzo

Il dispositivo di blocco inibisce la leva della pistola a spruzzo ed impedisce l'azionamento accidentale dell'apparecchio.

Valvola di troppopiero con pressostato

Se allenta la leva della pistola a spruzzo, il pressostato spegne la pompa, il getto ad alla pressione si ferma. Se si tira la leva, si riattiva la pompa.

Descrizione dell'apparecchio

In questo manuale d'uso è descritta la dotazione massima. In base al modello si posso verificare delle differenze nella fornitura (vedi imballaggio).

Per le figure vedi lato pieghevole!

1 Giunto rapido per tubo flessibile di alta pressione

2 Attacco alla pressione
3 Interruptatore dell'apparecchio / ^ /I/ON
4 Gancio di conservazione per cavo di allacciamamento alla rete
5 Custodia per tubo flessibile di alta pressione
6 Maniglia per trasporto
7 Collegamento dell'acqua con除去 montato
8 Tubo flessibile di aspirazione detergente con filtrop er detergente e coperchio
9 Serbatoio detergente
10 Giunto per collegamento dell'acqua
11 Custodia per lancia
12 Custodia per pistola a spruzzo
13 Cavo di allacciamento alla rete con connettore
14 Ruota trasporto
15 Pistola a spruzzo
16 Blocco della pistola a spruzzo.
17 Tasto per scollegare il tubo flessibile di alta pressione alla pistola a spruzzo
18 Tubo flessible alta pressione
19 Lancia con regolazione della pressione (Vario Power)

Per i compiti di pulizia più comuni. La pressione di esercizio più essere regolata in continuo tra "Min" e "Max". In posizione, "Mix" è possibile aggiungere del detergente.

Per regolare la pressione di lavoro, rilasciare la pistola a spruzzo e girare la lancia alla posizione desiderata.

20 Lancia con fresa per lo sporco Per lo sporco più resistente

• Accessorio opzionale

21 Spazzola di lavaggio
22 Spazzola di lavaggio rotante

Particularmente indica per la pulizia/lavaggio dell'auto.

23 Ugello per schiumatura con contentore del detergente

Il detergente viene aspirato dal serbatoio e si create una potente schiuma detergente.

** non in dotazione

24 Tubo di alimentazione acqua

Accessorior optional

Gli accessory optional augmentano le disponibilità di utilizzo dell'apparecchio. Maggioni informazioni sono a vostra disposizione dal vosto rivenditore KÄRCHER.

Montaggio

Prima della messa in funzione montare i componenti singoli dell'apparecchio.

Per le figure vedi lato pieghevole!

Figura A

Premere le ruote nell'alloggiamento.
Bloccare le ruote con il tappo in dotazione. Riset-tare l'orientamento del tappo!

Figura B

Introdurre ed avvitare la maniglia per il trasporto.
Figura C
Avvitare il giunto fornito sul collegamento acqua dell'apparecchio.

Figura D

Avvitare il giunto rapido per tubo flessibile di alta pressione sul raccordo per l'alta pressione
Figura E
Introduire itubodialta pressioneallispistola aspruzzofinalo suoaggancio.

Avviso: Verificare la corretta posizione del nippo di raccardo.

Accertarsi del corretto aggancio tirando il tubo flessibile di alta pressione.

Messa in funzione

Posizione l'apparecchio su una superficie pianà. Figura F
Introduire il tubo di alta pressione nel giunto rapido fino al suo aggancio.

Avviso: Verificare la corretta posizione del nippo di raccordo.

Accertarsi del corretto aggancio tirando il tubo flessibile di alta pressione.

Inserire la spina in una presa elettrica.

Alimentazione da rete idrica

Valori di collegamento: vedi targhetta e Dati tecnici. Rispertrare le disquisitioni fornite alla società per l'approvivgionamento idrico.

ATTENZIONE

Impurità nell'acqua possono danneggiare la pompa ad alta pressione e gli accessori. Consigliamo come protezione di utilizzare il filtrio per l'acqua KÄRCHER (accessory speciale, codice d'ordine 4.730-059).

Infilare il tubo flessibile di mandata dell'acqua sul giunto dell'attacco d'acqua.
Collegare il tubo flessibile acqua all'alimentazione idrica.
Aprire completeness it rubinetto.

Funzionamento

ATTENZIONE

Un funzionamento a secco di altre 2 minuti determina dei danneggiamenti sulla pompa ad alta pressione. Nel caso in cui l'apparecchio non produca alcuna pressione entro 2 minuti, spegnere l'apparecchio e procedere secondo le indicazioni riportate al capitolo „Guida alla risoluzione dei guasti".

Funzionamento ad alta pressione

PRUDENZA

Mantenere una distanza minima di 30 cm dal getto durante la pulizia di superfici vermiciate, in modo da evitare danneggiamenti.

ATTENZIONE

Non usare la fresa per pulire pneumatici di auto, vernici o superfici sensibili, rischio di danneggiamento.

Figura 6

Inserire la lancia sulla pistola a spruzzo e fissarla con una rotazione di 90^
Accendere I'apparecchio ,I/ON".
Sbloccare la leva della pistola a spruzzo.
Tirare la leva e l'apparecchio si attiva.

Avviso: Whenever si rilascia la leva, l'apparecchio si spe-gne. L'alta pressione nel systema resta invariata.

Funzionamento con spazzola di lavaggio

ATTENZIONE

Pericolo di danni alla vernice

Per lavori con spazzola di lavaggio,questa delve essere esente da sporco o altre particelle.

Inflare la spazzola di lavaggio sulla pistola a spruzzo e fissarla con una rotazione di 90^ .

Note: Se necessario, è possible utiliser le spazzole di lavaggio per lavorare con detergenti.

Funzionamento con detergente

Indicazione: Il detergente può essere aggiunto solo con Bassa pressione.

PERICOLO

All'impiego di detergenti va osservato la scheda tecnica di sicurezza del produttore del detergente, in particolare leindicazioni riguardo all'equipaggiamento di protezione individuale.

Figura H

Introduire la soluzione di detergente nel serbatoio (osservare le indicazioni sul dosaggio riportate sul la confazione del detergente).

Figura 1

Richiudere il serbatoio del detergente con il coper-chio.
Agganciare il serbatoio del detergente all'apparecchio.

Figura J

Utilizzato la lancia con regolazione della pressione (Vario Power).
Ruotare la Iancia in posizione „Mix".

Avviso: In quello modo durante il funzionamento al getto d'acqua viene aggiunta la soluzione detergente.

Metodo di pulizia consigliato

→ Spruizzare misuratamente il detergente e lasciare agire (non asciugare) sulla superficie asciutta.
→ Sciacquare lo sporco sciolto con il getto alta pres-sione.

in opzione

Versare la soluzione di detergente nel serbatoio dell'ugello per schiumatura (osservare leindicazioni sul dosaggio riportate sulla confazione del detergente).
Collegare I'ugello per schiumatura al servatoio del detergente.
Inserire l'ugello per schiumatura sulla pistola a spruzzo e fissarla con una rotazione di 90^

Interrompere il funzionamento

Rilasciare la leva della pistola a spruzzo.
Bloccare la leva della pistola a spruzzo.
Introduire la pistola a spruzzo nella custodia per la pistola a spruzzo.
Durante pause di lavoro prolongate (più di 5 min.) specnere ancè l'apparecchio „0/OFF".

Terminare il lavoro

PRUDENZA

Scollegare il tubo flessibile ad alta pressione alla pistola a spruzzo o dall'apparecchio, solo quando la pressione è scaricata dalsystema.

Dop gli intervenenti con il detergente: Sciacquare l'apparecchio in funzione per circa 1 minuto.
Rilasciare la leva della pistola a spruzzo.
→ Specnere l'apparecchio ,0/OFF".
Togliere la spina di alimentazione alla presa.
Chidere il rubinetto.
Premere la leva della pistola a spruzzo in modo da scaricare la pressione ancora presente nelsystema.
Bloccare la leva della pistola a spruzzo.
Scollegare l'apparecchio dall'alimentazione idrica

Trasporto

PRUDENZA

Pericolo di lesioni e di danneggiamento!

Per il trasporto osservare il peso dell'apparecchio.

Posizione manuale

Sollevare l'apparecchio dal manico di trasporto.

Posizione in veicoli

Svuotare il serbatoio detergente.
Bloccare l'apparecchio in modo tale che non possa scivolare o ribaltarsi.

Supporto

PRUDENZA

Pericolo di lesions e di danneggiamento!

Osservare il peso dell'attrezzo quando lo si mette a magazzino.

Deposito dell'apparecchio

Prima di depositi di lunga durata, per es. in inverno, rispettareanche le avventenze riportate al capitolo Cura.

Depositate la spazzatrice su una superficie piana.
Premere l'alloggamento del giunto rapido per il tubo flessibile di alta pressione nella direzione della freccia ed estrarre il tubo flessibile di alta pressione.
Premere il tasto di sblocco sulla pistola a spruzzo e scollegare il tubo flessibile di alla pressione della pistola a spruzzo.
Introduire la pistola a spruzzo nella custodia per la pistola a spruzzo.
Far innestare la lancia nell'apposto alloggiamento.
Conservare il cavo di allacciamento alla rete, il tubo flessibile di alta pressione e gli accessori all'apparecchio.

Antigelo

ATTENZIONE

Apparecchi e accessori non completeness svuotati potrebbero venire danneggiati dal gelo. Svuotare completeness l'apparecchio e gli accessori e proteggerli dal gelo.

Per evitare danni:

Svuotare completeness I'acqua dall'appareccchio: accendere I'appareccchio perché il tubo flessibile di alta pressione collegato e ricerca l'alimentazione idrica collegata (max. 1 min) ed attendere fino a quando dal raccordo di alta pressione non fuoriese più dell'acqua. Spagnere I'appareccchio.
Conservare l'apparecchio e tutti gli accessori in un ambiente protetto dal gelo.

Cura e manutenzione

PERICOLO

Pericolo di scossa elettrica.

Prima di eseguire qualsiasi lavoro, spegnere l'apparecchio e staccare la spina.

Pulizia del filtrro nel raccordo dell'acqua

Pulire regolarmente il filtro nel raccordo dell'acqua.

Rimuovere il giunto dall'attacco dell'acqua.

Figura K

ATTENZIONE

Non danneggiar eil filtr.

Estrarre il filtro con una pinza piatta.
Pulire il filtro除去acqua corrente.
Inserire il filtro di nuovo nel raccordo dell'acqua.

Prima di depositi di lunga durata, per es. in inverno:

→ Staccare ilattro dal tubo flessibile di aspirazione per detergente e lavarlo quello acqua corrente.

Guida alla risoluzione dei guasti

Piccoli giusti o disfunzioni possono essere eliminati seguendo le seguenti istruzioni.

In caso di dubbi si prega di rivolgersi al servizio assistenza autorizzato.

PERICOLO

Pericolo di scossa elettrica.

→ Prima di eseguire qualsiasi lavoro, spegnere l'apparecchio e staccare la spina.

L'apparecchio non funziona

Tirare la leva della pistola a spruzzo e l'apparecchio si attiva.
Controllare se la tensione dichiarata sulla targhetta coincide con la tensione della fonte di energia.
Verificare la presenza di eventuali danni sul cavo di allacciamento alla rete.

L'apparecchio non raggiunge pressione

Verificare la regolazione della lancia.
Verificare l'alimentazione dell'acqua su sufficiente portata.
Estrarre il filtrone nel raccordo dell'acqua con una pinza piatta e lavarlo sotto acqua corrente.
Eliminare l'aria dall'apparecchio:Accendere l'apparecchio除去i tuboflessiblde alta pressione collegato ed attendere (max.2 minuti) finche Iacqua che fuoriesce sua priva di bolle d'aria dal raccordo di alta pressione.Spegnere l'apparecchio e collegare i tubo lessiblde di alta pressione.

Forti variazioni di pressione

Pulire l'ugello ad alla pressione: Rimuovere con un ago lo sporco dai fori degli ugelli e sciacquare con acqua nella parte anteriore.
Controllare l'afflusso di acqua.

L'apparecchio perde

Alcune cause tecniche fanno si che ci sua在一ieve permeabilità dell'apparechio. In caso di permeabilità elevata rivolgersi ai servizio clienti autorizzato.

Il detergente non viene aspirato

Utilizzato la lancia con regolazione della pressione (Vario Power).
Ruotare la Iancia in posizione „Mix".
Pulire ilchio sul tubo flessibile di aspirazione per detergente.
Controllare se il tubo flessibile di aspirazione per detergente presenti delle incrinature.

Ricambi

Impiegare solamente ricambi originali KÄRCHER. La lista dei pezzi di ricambio è riportata alla fine del presente manuale d'uso.

Garanzia

Le condizioni di garanzia valgono nel rispectivo paese di pubblicazione da parte della notre società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti alla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Gli indirizzi li trovate sotto:

Attacco elettrico
Tensione	220-240 V 1~50-60 Hz
Potenza allacciata	1,6 kW
Grado di protezione	IP X5
Classe di protezione	II ☑
Protezione rete (fusabile ridardato)	10 A
Collegamento idrico
Pressione in entrata (max.)	1,2 MPa
Temperatura in entrata (max.)	40 °C
Portata (min.)	8 l/min
Dati potenza
Pressione di esercizio	10 MPa
Pressione max. consentita	12 MPa
Portata, acqua	5,5 l/min
Portata massima	6,3 l/min
Portata, detergente	0,3 l/min
Forza repulsiva della pistola a spruz-zo	11 N
Dimensioni e Pesi
Lunghezza	279 mm
Larghezza	275 mm
Altezza	803 mm
Peso, pronto all'uso con accessori	7,0 kg
Valori rilevati secondo EN 60335-2-79
Valore di vibrazione mano-braccio	<2,5 m/s2
Dubbio K	0,3 m/s2
Pressione acustica LpA	74 dB(A)
Dubbio KpA	3 dB(A)
Pressione acustica LWA + Dubbio KWA	90 dB(A)

Con riserva di modifiche tecniche.

Dichiarazione di conformità CE

Con la presente si dichiarare che la macchina qui di seguito individata, in base alla sua concezione, al tipo di costruzione e nella versione da moi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive CE. In caso di modifiche apportate alla macchina sulla il nostro consenso, la presente di chiarazione perde agli validità.

Prodotto: Idropulitrice

Modelo: 1.601-xxx

Direttive CE pertinenti

2000/14/CE

2004/108/CE

Norme armonizzate applicate

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN 62233: 2008

Procedura di valutazione della conformità applicata 2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

Misurato: 87

Garantito: 90

I firmatari agiscono su incarico e con la procura dell'aministrazione.

Responsabile della documentazione:

S. Reiser

Funcionamento con detergente

Responsaveleladocumentacao:

S. Reiser

Vycistete sito na privodu vody

Procedura de evaluates a conformitài:

2000/14/CE: Anexa V

Nivel de zgomot dB(A)

māsurat: 87

garantat: 90

Semnatarii actioneaza in numele si prin imputernicirea conducerei societati.

Head of Approbation

Insarcinat cu elaborarea documentatiei:

S. Reiser

Sargat ierici no sala.

Aparatu nedríkst pieslęgt tieši pie publiskas dzerama udens sistemas.

Drosibas icerces

UZMANIBU
