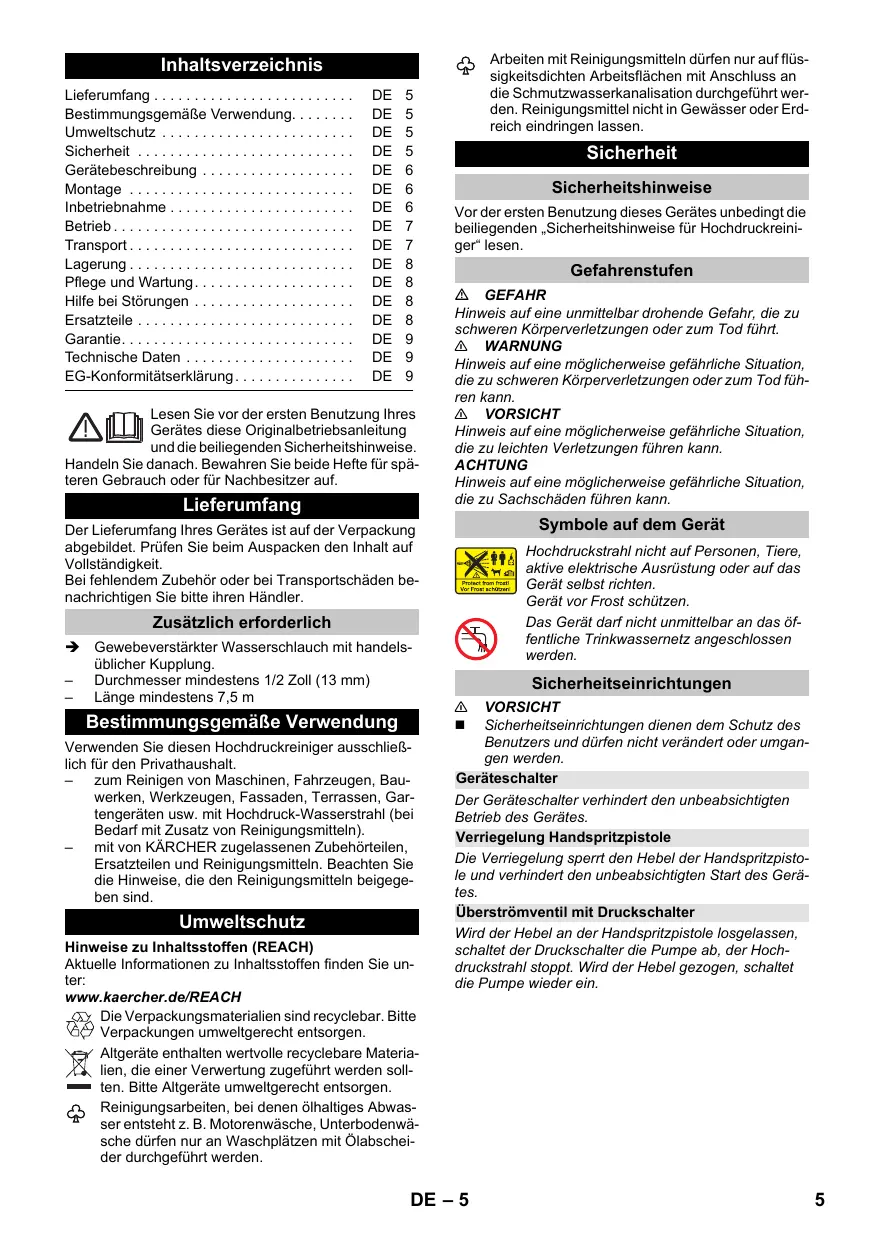

BEDIENUNGSANLEITUNG AD2 KARCHER

Bestimmungsgemäß Verwendung. DE 5

Umweltschutz DE 5

Sicherheit DE 5

Gerätebeschreibung DE 6

Montage DE 6

Inbetriebnahme DE 6

Betrieb DE 7

Transport DE 7

Lagerung DE 8

Pflege und Wartung. DE 8

Hilfe bei Störungen DE 8

Ersatzteile DE 8

Garantie. DE 9

Technische Daten DE 9

EG-Konformitätserklung. DE 9

Lesen Sie vor der ersten Benutzung Hisres Gerates these Originalbetriebsanleitung und die beiliegenden Sicherheitshinweise.

Handeln Sie danach. Bewahren Sie beidence Hefte fur spateren Gebrauch oder fur Nachbesitz auf.

Lieferumfang

Der Lieferumfang Ihres Gerätes ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit.

Bei fehlendem Zubehor oder bei Transportschäden benachrichtigen SieitteihrenHändler.

Zusätzlich erforderlich

Gewebeverstärkter Wasserschlauch mit handelsüblicher Kupplung.
Durchmesser mindestens 1/2 Zoll (13 mm)
Lange mindestens 7,5 m

Bestimmungsgemäß Verwendung

Verwenden Sie diesen Hochdruckreiniger ausschließlich für den Privathaushalt.

zum Reinigen von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mit Hochdruck-Wasserstrahl (bei Bedarf mit Zusatz von Reinigungsmitteln).
- mit von KÄRCHER zugelassenen Zubehörteilen, Ersatzteilen und Reinigungsmitteln. Beachten Sie die Hinweise, die den Reinigungsmitteln beigegeben sind.

Umweltschutz

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Die Verpackungsmaterialien sind recyclebar.itte Verpackungen umweltgerecht entsorgen.

Altgeräte enthalten wertvolle recyclabare Materialien, die einer Verwertung zugeführten werden sollenen.itte Altagerte umweltgerecht entsorgen.

Reinigungsrarbeiten, bei denen olhaltiges Abwasser entstehen z. B. Motorenwäsche, Unterbodenwäsche)dürfen nur an Waschplätzen mit Olabscheid der durchgefuhlten werden.

Arbeiten mit Reinigungsmitteln * d ufen nur auf flüssigkeitsdichten Arbeitsflächen mit Anschluss an die Schmutzwasserkanalisation durchgeführter werden. Reinigungsmittel nicht in Gewässer oder Erdreich eindringen halten.

Sicherheit

Sicherheitshinweise

Vor der ersten Benutzung these Gerätes unbedingt die beiliegenden „Sicherheitseinweise für Hochdruckreinig-ger" lessen.

Gefahrenstufen

GEFAHR

Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

WARNING

Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Symbole auf dem Gerät

Hochdruckstrahl nicht auf Personen, Tiere, aktive elektrische Austrüstung oder auf das Gerät selbst richten.

Gerat vor Frost schützen.

Das Gerat darf nicht unmittelbar an das öffentliche Trinkwassernetz angeschlossen werden.

Sicherheitseinrichtungen

VORSICHT

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht verändert oder umgan-gen werden.

Geräteschalter

Der Geräteschalter verhindert den unbeabsichtigten Betrieb des Gerätes.

Verriegelung Handspritzpestole

Die Verriegelung sperrt den Hebel der Handspritzpistolie und verhindert den unbeabsichtigten Start des Gerätes.

Uberströmventil mit Druckschalter

Wird der Hebel an der Handspritzpirale losgelassen, schaltet der Druckschalter die Pumpe ab, der Hochdruckstrahl stoppt. Wird der Hebel gezogen, schaltet die Pumpe wieder ein.

Gerätebeschreibung

In dieser Betriebsanleitung wird die maximale Ausstattung beschreiben. Je nach Modell gibt es Unterschiede im Lieferumfang (siehe Verpackung).

Abbildungen siehe Ausklappseite!

1 Schnellkupplung für Hochdruckschlauch
2 Hochdruckanschluss
3 Geräteschalter „0/OFF“/„I/ON“
4 Aufbewahrungshaken fur Netzanschlussleitung
5 Aufbewährung für Hochdruckschlauch
6 Transportgriff
7 Wasseranschluss mit eingebautem Sieb
8 Reinigungsmittel-Saugschlauch mit Reinigungsmittel-Filtern und Deckel
9 Reinigungsmitteltank
10 Kupplung fur Wasseranschluss
11 Aufbewährung für Strahlrohr
12 Aufbewährung für Handspritzpirbole
13 Netzanschlussleitung mit Netzstecker
14 Transportrad
15 Handspritzpistole
16 Verriegelung Handspritzpestole
17 Taste zum Trennen des Hochdruckschlauches von der Handspritz Pistole
18 Hochdruckschlauch
19 Strahrhohr mit Druckregulierung (Vario Power) Für die gängigsten Reinigungsaufgaben. Der Arbeitsdruck ist stufenlos zwischen „Min" und „Max" regelbar. In Stellung „Mix" kann Reinigungsmittel zudosiert werden. Zum Verstellen des Arbeitsdrucks, Hebel der Handspritzpirbole loslassen und Strahrhohr auf gewünschte Stellung drehen.
20 Strahlrohr mit Dreckfraser Für hartnackige Verschmutzungen

* Optionales Zubehör

21 Waschbürste
22 Rotierende Waschbürste
Besonderss geeignet fur die Autoreinigung.
23 Schaumduse mit Reinigungsmittelbehalter Reinigungsmittel wird aus dem Behalter angesaugt und es entsteht ein kraftvoller Reinigungsmittel-schaum.

** nicht im Lieferumfang

24 Wasserzulaufschlauch

Sonderzubehör

Sonderzubehr erweitert die Nutzungsmöglichkeiten Ihres Gerätes. Nähere Informationen dazu erhalten Sie bei ihrem KARCHER-Handler.

Montage

Dem Gerät lose beigelegte Teile vor Inbetriebnahme montieren.

Abbildungen siehe Ausklappseite!

Abbildung A

Räder in Aufnahme drucken.
Räder mit beiliegendem Stopfen sichern. Ausrichtung des Stopfens beachten!

Abbildung B

Transportgriff aufstecken und verschrauben.
Abbildung C
Kupplung auf Wasseranschluss des Gerätes schrauben.

Abbildung D

Schnellkupplung fur Hochdruckschlauch auf Hochdruckanschluss schrauben.
Abbildung E
Hochdruckschauch in Handspritzpirtole stecken, bis dieser hörbar einrastet.

Hinweis: Auf richtige Ausrichtung des Anschluss-nippels achten.

Sichere Verbindung durch Ziehen am Hochdruckschauch prufen.

Inbetriebnahme

Gerat auf eine ebene Fläche stellen.
Abbildung F
Hochdruckschaucht in Schnellkuppflung stecken, bis dieser hörbar einrastet.

Hinweis: Auf richtige Ausrichtung des Anschluss-nippels achten.

Sichere Verbindung durch Ziehen am Hochdruckschauch prufen.

Netzstecker in Steckdose stecken.

Wasserversorgung aus Wasserleitung

Anschlusswerte siehe Typenschild/Technische Daten. Vorschriften des Wasserversorgungsunternehmens beachten.

ACHTUNG

Verunreinigungen im Wasser konnen die Hochdruckpumpe und das Zubehör beschädigten. Zum Schutz wird die Verwendung des KÄRCHER-Wasserfilters (Sonderzubehör, Bestellnummer 4.730-059) empfohlen.

Wasserzulaufschlauch auf Kupplung am Wasseranschluss stecken.
Wasserzulaufschlauch an die Wasserversorgung anschließen.
Wasserhahn vollständig öffnen.

Betrieb

ACHTUNG

Trockenlauf von mehr als 2 Minuten führt zu Beschädigungen an der Hochdruckpumper. Baut das Gerät innerhalb von 2 Minuten kein den Druck auf, Gerät abschalten und gemäß Hinweis im Kapitel „Hilfe bei Störungen" verfahren.

Betrieb mit Hochdruck

VORSICHT

Mindestens 30~cm Strahlabstand bei der Reinigung von lackierten Oberflächen einhalten, um Beschäftigungen zu vermeiden.

ACHTUNG

Autoreifen, Lack oder empfindlichen Oberflächen wie Holz nicht mit dem Dreckfraser reinigen, Gefahr der Beschäftigung.

Abbildung G

→ Strahlrohr in Handspritzpistole einstecken und durch 90^ Drehung fixieren.
Gerat einschalten, I/ON.
Hebel der Handspritz pistole entsperren.
Hebelziehen,dasGerat schaltet ein.

Hinweis: Wird der Hebel losgelassen, schaltet das Gerät ab. Der Hochdruck im System bleibt erhalten.

Betrieb mit Waschbürste

ACHTUNG

Gefahr von Lackschäden

Bei Arbeiten mit der Waschbürste muss diese frei von Schmutz- oder sonstigen Partikeln sein.

Waschbürste in Handspritzpistole einstecken und durch 90^ Drehung fixieren.

Hinweis: Bei Bedarf können auch die Waschbürsten zum Arbeitsen mit Reinigungsmittel verwendet werden.

Betrieb mit Reinigungsmittel

Hinweis: Reinigungsmittel kann nur im Niederdruck zugemisch werden.

GEFAHR

Bei Verwendung von Reinigungsmitteln ist das Sicherheitsdatenblatt des Reinigungsmittel-Herstellers zu beachten, insbesondere die Hinweise zur persönlichen Schutzausrüstung.

Abbildung H

Reinigungsmittelössung in Reinigungsmitteltank fällen (Dosierungsangabe auf Gebinde der Reinigungsmittel beachten).

Abbildung 1

Reinigungsmitteltank mit Deckel verschreiben.
Reinigungsmitteltank in Gerä einrasten.

Abbildung J

Strahrhohr mit Druckregulierung (Vario Power) verwenden.
Strahlrohr auf Stellung „Mix“ drehen. Hinweis: Dadurch wird bei Betrieb die Reinigungsmittelösung dem Wasserstrahl zugemischt.

Empfohlene Reinigungsmethode

Reinigungsmittel sparsam auf die trockene Oberfläche sprehen und einwirken (nicht trocknen) lessen.
Gelösten Schmutz mit Hochdruckstrahl abspälen.

Optional

Reinigungsmittelösung in Reinigungsmittelbehalter der Schaumdüse füssen (Dosierungsangabe auf Gebinde der Reinigungsmittel beachten).
Schaumdüse mit dem Reinigungsmittelbehälter verbinden.
Schaumdüse in Handspritzpistole einstecken und durch 90^ Drehung fixieren.

Betrieb unterbrechen

Hebel der Handspritzpirstole loslassen.
Hebel der Handspritzpirbole verriegeln.
Handspritzpistole in Aufbewährung für Handspritz-pistole stecken.
Bei längeren Arbeitspausen (über 5 Minuten) zusätzlich das Gerät ausschalten „/OFF".

Betrieb beenden

VORSICHT

Den Hochdruckschauch nur von der Handspritzpirbole oder dem Gerat trennen, wenn kein Druck im Systemvorhunden ist.

Nach Arbeiten mit Reinigungsmittel: Gerat etwa 1 Minute zum klarspulen betreiben.
Hebel der Handspritzpirstole loslassen.
Gerat ausschalten "0/OFF"
Netzstecker aus der Steckdoseziehen.
Wasserhahn schlieben.
Hebel der Handspritzpirtoe drucken, um den noch vorhandenen Druck im System abzubauen.
Hebel der Handspritz pistole verriegeln.
Gerat von der Wasserversorgung trennen.

Transport

VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

Transport von Hand

Gerat am Transportgriff ziehen.

Transport in Fahrzeugen

Reinigungsmitteltank leeren.
Gerat gegen Verrutschen und Kippen sichern.

Lagerung

VORSICHT

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes bei der Lagerung beachten.

Gerä aufbewahren

Vor längerer Lagerung, z.B. im Winter zusätzlich die Hinweise im Kapitel Pflege beachten.

Gerat auf einer ebenen Fläche abstellen.
Gehäuse der Schnellkupplung für Hochdruckschlauch in Pfeilrichtung drucken und Hochdruckschlauch Herausziehen.
Trenn taste an der Handspritzpirote drucken und Hochdruckschauch von der Handspritzpirote trennen.
Handspritzpistole in Aufbewährung für Handspritz-pistole stecken.
Strahrhohr in die Aufbewährung fur Strahrhohr einrasten.
Netzanschlussleitung, Hochdruckschlauch und Zubehör am Gerät verstauen.

Frostschutz

ACHTUNG

Nicht vollständig entlente Geräte und Zubehör konnen von Frost zerstört werden. Gerät und Zubehör vollständig entleeren und vor Frost schätzen.

Um Schäden zu vermeiden:

Gerat vollständig von Wasser entleeren: Gerat ohne angeschlossenen Hochdruckschauch und ohne angeschlossene Wasserversorgung einschalten (max. 1 min) und warten, bis kein Wasser mehr am Hochdruckanschluss austritt. Gerat ausschalten.
Gerät mit komplettem Zubehör in einem frostsichen Raum aufbewahren.

Pflege und Wartung

GEFAHR

Gefahr eines Stromschlags.

Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzsteckerziehen.

Sieb im Wasseranschluss reinigen

Das Sieb im Wasseranschluss regelmäßig reinigen.
Kupplung vom Wasseranschluss entfernen.
Abbildung K

ACHTUNG

Sieb darf nicht beschädigt werden.

Sieb mit einer Flachzange herausziehen.
Sieb unter flieBendem Wasser reinigen.
Sieb wieder in den Wasseranschluss einsetzen.

Reinigungsmittelfilter reinigen

Vor längerer Lagerung, z. B. im Winter:
Filter vom Saugschlauch für Reinigungsmittel abziehen und unter fließendem Wasser reinigen.

Hilfe bei Störungen

Kleinere Störungen können Sie mit Hilfe der folgenden Übersicht selbst beheben.

Im Zweifelsfall wenden Sie sichitte an den autorisier- ten Kundendienst.

GEFAHR

Gefahr eines Stromschlags.

Vor allen Arbeitsen am Gerät, Gerät ausschalten und Netzsteckerziehen.

Gerat lauft nicht

Hebel der Handspritz Pistoleziehen,das Gerat schaltet ein.
Prüfen ob die angegebene Spannung auf dem Typenschild mit der Spannung der Stromquelle übereinstimmt.
Netzanschlussleitung auf Beschädigung prufen.

Gerät kommt nicht auf Druck

Einstellung am Strahlrohr prufen.
Wasserversorgung auf ausreichende Fordermenge überprüfen.
Sieb im Wasseranschluss mit einer Flachzange herausziehen und unter fließendem Wasser reinigen.
Gerat entluften: Gerat ohne angeschlossenen Hochdruckschauch einschalten und warten (max. 2 Minuten), bis Wasser blasenfrei am Hochdruckanschluss austritt. Gerat ausschalten und Hochdruckschauch wieder anschlossen.

Starke Druckschwankungen

Hochdruckduse reinigen: Verschmutzungen aus der Dusenbohrung mit einer Nadel entfernen und von vorne mit Wasser ausspüssen.
Wasserzulaufmenge überprüfen.

Gerät undicht

Eine geringe Undichtheit des Gerätes ist technisch bedingt. Bei starker Undichtheit den autorisierten Kundendienst beauftragen.

Reinigungsmittel wird nicht angesaugt

Strahlrohr mit Druckregulierung (Vario Power) verwenden.
Strahirohr auf Stellung „Mix“ drehen.
Filter am Saugschlauch für Reinigungsmittel reinigen.
Saugschlauch fur Reinigungsmittel auf Knickstellen überprüfen.

Ersatzteile

Verwenden Sie ausschließlich Original KÄRCHER Entsatzteile. Eine Entsatzteilübersicht finden Sie am Ende dieser Betriebsanleitung.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihr Gemät beseitigem wir innerhalb der Garantiefrist kosten, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an ihren Handlcr oder die{nachste autorisierte Kunden-dienststelle.

Adressen finden Sie unter:

Elektrischer Anschluss
Spannung	220-240 V1~50-60 Hz
Anschlussleistung	1,6 kW
Schutzgrad	IP X5
Schutzklasse	II ☑
Netzabsicherung (träge)	10 A
Wasseranschluss
Zulaufdruck (max.)	1,2 MPa
Zulauftemperatur (max.)	40 °C
Zulaufmenge (min.)	8 l/min
Leistungsdaten
Arbeitsdruck	10 MPa
Max. zulässiger Druck	12 MPa
Fördermenge, Wasser	5,5 l/min
Fördermenge maximal	6,3 l/min
Fördermenge, Reinigungsmittel	0,3 l/min
Rückstoßkraft der Handspritzpirbole	11 N
Maße und Gewichte
Länge	279 mm
Breite	275 mm
Höhe	803 mm
Gewicht, betriebsbereit mit Zubeñor	7,0 kg
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert	<2,5 m/s2
Unsicherheit K	0,3 m/s2
Schalldruckpegel LpA	74 dB(A)
Unsicherheit KpA	3 dB(A)
Schalleistungspegel LwA +Unsicherheit KwA	90 dB(A)

Technische Änderungen vorbehalten.

EG-Konformitäserklarung

Hiermit erklaren wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlädigigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger

Typ: 1.601-xxx

Einschlagige EG-Richtlinien

2000/14/EG

2004/108/EG

2006/42/EG (+2009/127/EG)

2011/65/EU

Angewandte harmonisierte Normen

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN 62233: 2008

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schalleistungspegel dB(A)

Gemessen: 87

Garantiert: 90

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

H.Jenner
CEO

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Technische gegevens NL 9

Apparaat gegen vorst beschermen.

** nicht meegeleverd

Reinigungsmittel wirdt nicht aangezogen

Alfred Karcher GmbH & Co. KG

Alfred Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Galdende EF-direktiver

2000/14/EF

2004/108/EF

Dokumentationsbefuldmaegtiget:

S. Reiser

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

24 Vanntilforselslange

Tilleggsutstyr

Relevante EU-direktiver

2000/14/EF

2004/108/EF

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

Torgake vorgupistik seinakontakti.

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str.28-40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40
