GEBRUIKSAANWIJZING VT 32 ATIKA

Verticuteerder / gazonluchter type

Bedieningshandleiding – Veiligheidsinstructies - Reserveonderdelen

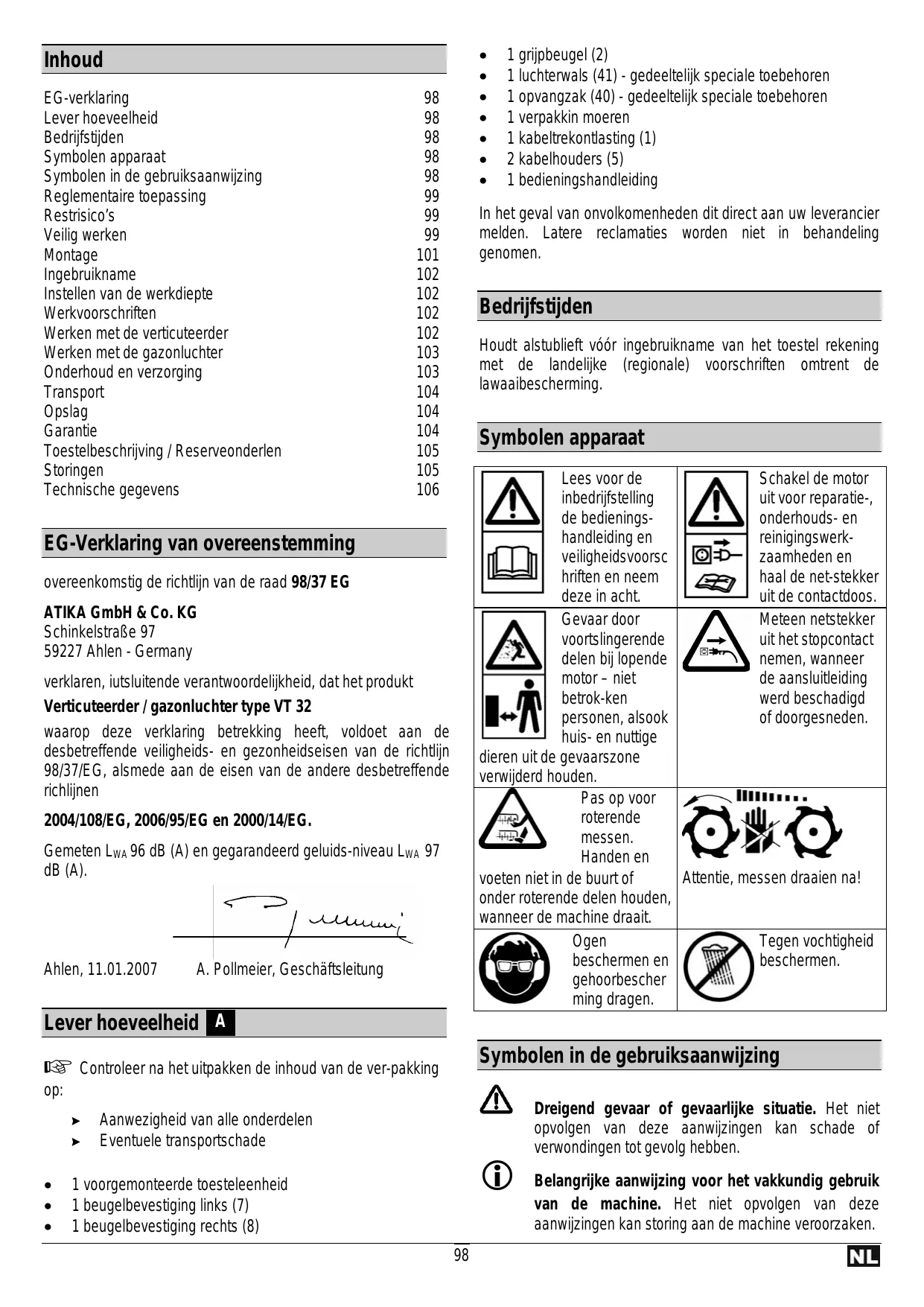

Symbolen in de gebruiksaanwijzing 98

Reglementaire toepassing 99

Restrisco's 99

Veiligwerken 99

Montage 101

Ingebruikname 102

Instellen van de werkdiepte 102

Werkvoorschriften 102

Werken met de verticuteerder 102

Werken met de gazonluchter 103

Onderhoud en verzorging 103

Transport 104

104

Garantie 104

Toestelbeschrijving/Reserveonderlen 105

Storingen 105

overeenkomstig de richtlijn van de raad 98/37 EG

ATIKA GmbH & Co. KG

Schinkelstraße 97

59227 Ahlen - Germany

verklaren, iutsuitende verantwoordelijkheid, dat het produit

Verticuteerder / gazonluchtertype VT 32

haarop deze verklaring betrekking heeft, voldoet aan de desbeteffende veiligheids- en gezonheidseisen van de richtlijn 98/37/EG, alsmede aan de eisen van de andere desbeteffende richlijnen

2004/108/EG, 2006/95/EG en 2000/14/EG.

Gemeten LWA96 dB (A) en gegardeerd geluids-niveau LWA97 dB (A).

Ahlen, 11.01.2007

Controleer na het uitpakken de inhoud van de ver-pakking op:

Aanwezigheid van alle onderdelen
Eventuele transportschade

1 voorgemonteerde toesteelenheid
1 beugelbevestiging links (7)
1 beugelbevestiging rechts (8)

1 grijpeugel (2)
1 luchtewals (41) - gedeeltelijk speciale toebehoren
1 opvangzak (40) - gedeeltek speciale toebehoren
1 verpakkin moeren
1 kabeltrekontlasting (1)
- 2 kabelholders (5)
1 bedieningshandleiding

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden Niet in behandeling genomen.

Bedrijfstijden

Houdt alstublieft voor ingebruikname van het toestel rekening met de landelijkke (regionale) voorschriften omtrent de lawaaibescherming.

Symbolen apparatus

Lees voor de inbedrijfstelling de bedieningshandleiding en veiligheidsvoorschriften en neem deze in acht.

Gevaar door voortslingerende delen bij lopende motor - Niet betrok-ken personne, alsook huis- en nuttige

dieren uit de gevaarszone verwijderd houden.

Pas op voor roterende messen.
Handen en

voeten Niet in de buurt of
onder roterende delen houden,
wonneer de machine draait.

Schakel de motoruit voor reparatie-,onderhouds-enreinigingswerkzaamheden enhaal de net-stekkeruit de contactdoos.

Meteen netstekker
uit het stopcontact
nemen, wanner
de aansluitleiding
werd beschadigd
of doorgesneden.

Attentie, messen draaien na!

Symbolen in de gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het nicht opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het Niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud van de machine. Hier worden precies uitgelegd wat u moet去做.

Reglementaire toepassing

• De verticuteerder / gazonluchtier is voor het harken en verticuteren van gazon alsook voor de opname van gebladerte op gazon in de privé huis- en hobbytuin geschikt.
• Het toestel mag nicht in openlijke plantsoenen, parks, sportplaatsen of op straten in in de land- en bosbouw worden ingezet.

• De verticuteerder / gazonluchter mag nicht worden toegepast:

• voor het snijden van struiken, heggen en heesters

• voor het effenen van vloeroneffenheden (bv molshopen)
• als motorschoffel
• op geplaveide of begrinde vlakken

Erbestaatgevaar van verwondingen!

• Tot het toepassen volgens de voorschriften behoren ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en na leven van de veiligheidsvoorschriften van de fabrikant.
• Men要去 zich tevens honden aan de algemeen geldende verilgheid- en gezondheids- voorschriften en die aanvullende voorschriften van het bedrijf.
• Alle verdere toepassingen gelden als nicht volgens de voorschriften. Voor de hieruit voortvloeije schade is de fabrikant Niet aansprakelijk – de aansprakelijkheid is alleen voor de gebruiker.
• Eigenmachtige verbouwingen aan de verticuteerder / gazonluchteter sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeijeende schade van een ieder soort UIT.
• Het toestel mag slechts door Personen worden voorbereid, gezruikt en onderhonden die met het werktuigbekend zichen en over de bevaren ingelicht zich. Reparaties mogen alleen door de fabrikant of geauthoriseerde werkplaatsen uitgevoerd worden.
• Gebruik de heggeschaar Niet in de nabijheid van brandbare vloeistoffen of gassen of in vochtige of natte omgeving.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een,aantal restrictions.

De restrictions können geminaliseerd worden wanner de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenetgets en beschadigingen.

• Verwondingsgevaar van de handen en voeten, wanner u in de buurt of onder de roterende delen gereakt.
• Verwondingsgevaar van de vingers en handen bij montage-en reinigingswerkzaamheden aan de verticuteerwals.

Wegslingeren van stenen en aarde.
- Gevaar door stroom door het nicht juist aansluiten van de aansluitdraden.
- Het aanraken van onder spanning staande delen bij een geopende elektrische delen.
- Verminding van het gezoor bij langdurig werkken zonder gezoorbescherming.

Verder kann er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan.

Veilig werken

Bij ondeskundig gebruik konnen verticuteerder / gazonluchter gevaarlijk zijn. Worden elektrowertuigen toegepast,要去en de principiele veiligheidsvoorzieningen worden opgevolgd om het risico van vuur, elektrische slag en verwondingen van Personen uit te sluiten.

Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevalten en de algemene veriligheidsvoorschriften op, om u zich en anderen gegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.

Bewaar deze veiligheidsvoorschriften goed.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding.
Wees oplettend. Let op dat, wat u doet. Ga met vgerstand te werk. Gebruik het toestel Niet, wonneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kann tot ernstige verwondingen leiden.
- Gebruik het toestel Niet voor doeleinden voor die het Niet is bestemd (zie "Reglementaire toepassing").
Maak uzelf met uw omgeving bekend en let op möglichke gevaren die u op grond van het motorgeluid eventueel nicht kunt horen.
- De bedienende persoon is binnen het arbeitsbereik van de machine verantwoordelijk ten opzichte van derden.
- Kinderen enjongeren onder 16 jaren alsook Personen die met de handleiding Nietbekend zich,ogens het toestel nicht bedieren.
- Houd andere Personen en dieren van uw werkbereik weg. Laat andere Personen, in het bijzonder kinderen, het gereedschap of de kabel Niet aanraken.
- Onderbreek het gebruik van de machine, wanner personen, vooral kinderen of huisdiren, in de buurt zich en wanner u het werkbereik wisselt.
Laat de machine nicht zonder toezicht achefter.
Draagsoonlijke beschemingsmiddelen.

Veiligheidsbril
- Gehoorbeschermer dragen (geluidsdrukniveau aan de werkplaats kan 85 dB (A) overschrijden).

Draag de juiste werkkleding.

Nauw sluitende kleding en geen sieraden dragen.

• vaste schoenen of laarzen met anti-slip-zool
  Lange broeken ter bescherming van de benen

• Let op de omgevingsinvloeden.

• Gebruik de machine nicht in een vochtige of native omgeving.
  Zet de machine Niet in de regen buiten.
  Werk nicht direct aan zwembassins of tuinvijvers.
  Werk slechts bij voldoende zich.

• Exploiteer het toestel maar möglichkheid zich bij nat grayscale.

• Verwijder voor het snijden alle vreemde lichamen (bv stenen, takken, draad, enz.). Let gedurende het werken op verdere vreemde lichamen.

• Indien u op vreeimde lichamen stuit, schakel het toestel alstublieft uit en verwijder het vreeimde lichaam. Alvorens u het toestel wee inschakelt, controllerer het alstublieft op eventuele beschadigingen en LAST, indien nodig, reparatives uitvoeren.
• Overbelast de machine Niet. U werkt beter en zeker met de juiste belasting van de machine.
• Werk alleen met alle veriligeidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de veriligeid in gevaar kan brengen.
• Verander het toerental van de motor Niet, want de regelaar regelt de veilige maximum werkslelheid en beschermt de motor en alle draaiende delen gegen schade door te hoge slelheid.
• Apparaat resp. onderdelen van het apparaat Niet veranderen.
• Let voör het inschaken van de motor erop dat uw voeten in een veilige afstand tenopzichte van de snijwerktuigenল.
• Zorg vooral op schuine vlakken of op nat grayscale voor een verzilige stand en houd steeds het evenwicht. Voer het toestel alleen in gangtempo.
  Verticuteerietaan steilehellingen.
• Verticuteer aan schuine vlakken dwars ten opzichte van de daling en nooit op- en afwaarts.
• Houdt reckening met de veiligheidsafstand die door de handgreep worden voorgegeven.
  Schuif het toestel gedurende het bedrivf steeds voorwaarts. Trek het Niet in uwrichting of achefter zich.

• Wonneer de motor draait, het toestel Niet:

• optillen en dragen

• de schokbescherming Niet optillen

• Attentie! Het werktuig loopt na! Rem het werktuig nicht met de hand.

• Let erop dat de schokbescherming gesloten is, resp. de opvangzak (gedeeltelijk speciale toebehoren) is aangebracht.
  Schakel het toestel UIT en wacht tot de wals stil staat, wanner u:

• de verticuteerder kantelt

• vlakken die nicht met grat zich bijn beplant, oversteekt

• het toestel maar en van het werkbereik weg transporteert

• Schakel de machine uit en neem de steker uit het stopcontact bij:

• reparatiewerkzaamheden

• onderhouds- en reinigings- werkzaamheden
• Verhelpen van storingen of blokkeringen

Transport en opslag
- Meswissel
- het verlaten van de machine (ook voor een korteijd)
- wonneer de verticuteerder ongewoon begint te trillen.
- wanner u met de verticuteerder op een obstacel bent gestoten.

• Het toestel nicht met water aufspatten. (Gevarenbron elektrische stroom).
• Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.

• Onderzoek de machine op eventuele beschadigingen.

• Voor het verdere gebruik van de machine要去en alle veiligheidsvoorzieningen gecontrolled worden op de juiste montage en het goed functioneren. Hiertoe behoort ook de opvangzak, indien voorhanden.

• Controller of onderdelen beschadigt of defect়n. Alle delen要去en correct gemonteerd়n en alle voorwaarden verrullen om een fouvtvrijie werkig te waarborgen.
• Beschadigde bescherminrichtingen en delen要去en, indienoodzakelijk,dooreenerkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiks-aanwijzing anders aangegeben.

• Beschadigde of onleesbare veiligheidsstickers davon te worden verrangen.

• Onderhoudt uw verticuteerder / gazonluchtter met zorgvuldigkeit:

• Let erop dat alle moeren, bouteen en schroeven vast zitten.

• Let erop dat de luchtopeningen schoon zijn.
• Hou de handgrepen vrij van vet en olie.
• Neem de onderhoudsvoorschriften in acht

Elektrische veiligheid

• De aansluitkabel要去 volgens IEC 60245 (H 07 RN-F) zijn, met een draad doorsnede van minstens:

• 1,5 ~mm^2 bij een lenghte tot 25m.

• 2,5 ~mm^2 bij een lenghte vanaf 25m.

• Langere aansluitleidingen veroorzaken een daling van de spanning. De motor bereikt zijn maximum vermogen Niet meer, de functie van de machine worden gereduceerd.

• Stekker en aansluitdozen aan aansluitleidingen要去en uit rubber, zicht PVc of een ander thermoplastisch materiaal vandezelfde mechanische vastheid+zijn of met dit materiaal zichn gecoat.
• De steekvoorziening van de aansluitleiding要去 gegen spatwater beveiligd�.
• Bij het verleggen van de aansluitkabel erop letten dat deze Niet stoort, gekneust, geknikt en de steekverbinding Niet nat worden.
• Wikkel bij gebruik van een kabeltrommel de kabel geheel af.
  Rij nicht met het toestel over de verleningskabel. Waarborg dat het zich in een veilige positie anschter u bevindt. Leg de kabel op een weg of bereik dat reeds wird geverticuteerd. K
• Gebruik de kabel Niet voor doeleinden warvoor hij Niet geschikt is. Bescherm de kabel gegen但它, olie of scherpe

randen. De steker nicht met de kabel uit het stopcontact trekken.

• Beschermt u zich gegen elektrische slag. Vermijd lichamelijk contact met geaarde delen (bv pijpen, radiatoren, haarden, koelkasten enz.)
• Controller de verlng kabel regelmatig op beschadigungen en verrang hem als hij beschadigd is.
• Gebruik geen defecte kabels.
• Gebruik alleen toegestane en gemerkte verlangkabels.
  Maak geen geknutselde elektrische aansluitingen.
  Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen.
• Het apparatus via een veiligheidsschakelaar (30 mA) aansluiten.

Elektrische aansluitingen of reparaties mogen alleen dooreen erkend bedrijf of een erkende reparatiewerkplaatsuitgevoerd worden. Deplaatselijke voorschriften要去en opgevolgd worden.
Reparations aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.
Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van Niet originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

Montage

Grijpbeugel

Schuif de linker en rechter beugelbevestiging (7 en 8) in de behuizing (32). B
Schuif de kabeltrekontlasting (1) op de grijpbeugel (2). A
- Verbind de delen 7 en 8 met 2, door aan weerszijden de meegeleverde schroeven (4) en vleugelmoeren (6) aan te brengen. C
- Bevestig de schuifstang op de onderkant van de behuizing met 2 meegeleverde schroeven (31). Schroef ze met een schroevendraaier goed vast. D

Schakelaar-stekker-combinatie E

• Open de afdekking van de veiligheidsschakelaar (3).
  Schuif de schakelaar-stekker-combinatie zo op de grijpbeugel (2) dat de gaten op de schakelaar-stekker-combinatie met die op de grijpbeugel overeenstemmen.
• Sluit de afdekking en bevestig de schakelaar met behulp van de 2 meegeleverde schroeven.
• Bevestig de kabel aan de 2 meegeleverde kabelhoulders (5). Let erop dat de verlengingskabel voldoende spel heeft. F

Opvangzak - gedeeltelijk speciale toebehoren F

• Trek de schokbescherming (39) maar boven en houd hem vast.
• Bevestig de houder van de opvangzak (40) aan de haak op de behuizing (32).

Inbouwen van de luchtewals - gedeelelijk speciale toebehoren G

Dient het toestel als gazonluchtter te worden ingezet, moet de verticuteerwals (29, zie toestelbeschrijving) door de luchtwals (41) worden verrangen.

Vór hetuitwisseln van de walsen:

• Frakobl. apparatus
• Stilstand van de wals afwachten
• Trak netstikket

Bij de walswissel veiligheidshandschoenen dragen. Gevaar van verwondingen!

Maak de cilinderschroeven (31) aan de lagerzitting (30) los.
- Til de verticuteerwals aan de lagerzitting op en trek hem eruit.
Schuif het zeskantstuk (a) van de luchtterwals in de aandrijvingsopening (28).
- Bevestig de lagerzitting (30) weeer met de schroeven (31).

Om de machine correct te latent functioneren moet u de volgende aanwijzingen opvolgen.

Ingebruikname

Netaansluiting

Vergelijk de op het typeplaatje van de machine vermelde spanning, bv 230 V met de netspanning en sluit het toestel aan het desbeteffend en reglementair stopcontact aan.

Sluit de machine via een FI-schakelaar (storingsstroomschakelaar) 30 mA aan.

• Gebruik aansluit- resp. verlangkabels met eenaderdoorsnede van ten minste 1,5 ~mm^2 bij een lenghte tot 25 ~m

Aanbrengen van de verlengingskabel H

1. Steek de koppeling van de verlengingskabel op de steker van de schakelaar-steker-combinatie.
2. Trek de verlengingskabel als lus door de kabeltrekontlasting (1) en hang het in.
3. Let erop dat de verlengingskabel voldoende spel heeft.

Inschakelen

Gebruik geen toestel, waar bij zich de schakelaar Niet LAST inn uitschakelen. Beschadigde schakelaars要去en onmiddelijk worden gerepareerd of verrangen door de klantenservice.

Het toestel bezit een veiligheidsschakeling die een onopzettelijk inschakelen voorkomt.

Start het toestel pas dan, wanneer u het op een gazonvlakte met lage groeihoogte heeft neergezet.

1. Kantel de verticuteerder Licht in uwrichting, zo dat zich de voorste wielen boven de vloer bevinden.
2. Druk de veiligheidsknop (a) en houdt hem ingedrukt.
3. Trek cervolgens de schakelaargreep (b) in richting grijpbeugel.
4. De verticuteerder start en de verticuteerwals kan zich vrij draaien.
5. Laat nu de veiligheidsknop los.

Uitschakelen

Laat de schakelaargreep los, hij keert automatisch in zijnuitgangspositie terug.

Motorveiligkeit

De motor is uitgerust met een veiligheidsschakelaar en schakelt bij overbelasting zichstandiguit. De motor kan na een afkoelpauze (ca. 15 min.) opnieuw worden ingeschakeld.

Laat de schakealargreep los, odomat het toestel anders direct na het afkoelen wee start. Gevaar van verwondingen!

Instellen van de werkdiepte J

Voor het instellen van de werkdiepte:

frakobl.apparatet
- Stilstand van de wals afwachten

1. Trek de arreterhendel eruit.
2. Schuif hem in de gewenste positie.
3. Laat de arreterhendel wee vastklikken.
4. Stel aan beiden wielendezelfde werkdiepte in.

Positie (van achteren)	Werkdiepte
	Verticuteerder	Gazonluchtter
1	4,0 mm	10 mm
2	0,5 mm	6,5 mm
3	-3,0 mm	3,0 mm
4	-6,5 mm	-0,5 mm
5	-10,0 mm	-4,0 mm

Stel de werkdiepte in overeenstemming met de gazon- en vloerverhoudingen aan beiden loopwielen in.

	Positie
Regelmatig geverticuteerde, zachte grond; steenvrij	5
zelden geverticuteerde grond met mos; vol stenen	3 / 4
Onverzorgde grond met sterk mos; vol stenen	1 / 2

Stel een geringe werkdiepte in, wanner de motor worden overbelast (motortoerental daalt en motorgeluid verandert zich).

Voorbeeld: ingestelde werkdiepe 5 -> veranderern in 4

Werkvoorschriften

Contoleer het volgende voordat u gaat werken:

• U mag de machine nicht gebruiken voordat u deze gebruiksaanwijzing heeft gelezen, alle voorschriften.haveft opgevolgd en de machine als voorgeschreveen.haveft gemonteerd.
  Zorg voor een veilige en opgeruimde werkplaats.
  Contoleer het volgende voordat u gaat werken:

• de wals en messen in reglementaire toestand zich (zie "Mes verwangen")

• alle schroefverbindingen vast aangetrokken zijn
• zich in het werkbereik geen verdere Personen of dieren ophouden
• een obstacelvrij terugwijken voor u is gewaarborgd
• een veilige stand is gewaarborgd.

Houdt handen en voeten steeds in een veilige afstand ten opzichte van het roterend werktuig.

Wanner met bloedcirculatiestoornissen te vaak aan trillingen worden blootgesteld, denen beschadigingen aan het zenuwysysteme of aan de bloedvaten optreden.

U kunt de trillingen reduceren :

• door stevige, warme arbeidshandschoenen

• verkorting van de werklijk (meerdere lange pauzes make)

Consulteer een arts wanner uw vingers opzwellen, u zich nicht goed voelt of uw vingers gevoelloos worden.

Werken met de verticuteerder

Verticuteren

Met de verticuteer-wals kan het toestel als verticuteerder voor het verwijderen van vilt en mos in het gazon alsook voor het doornijden van vlakke wildgroei worden ingezet.

Opdat zich in het voorjaa een gezond gazon kan ontwikkelen, is hetoodzakelijk de opname van water, lucht en voedingsstoffen in het wortelbereik te verhogen. Wij adviseren, het gazon in de lente en in de herfst te verticuleren.

Om een goed resultaat te behalen en de levensduur van de verticuteerwals te verhogen, dient het gazon voor het verticuteren te worden gemaad (korter dan 4cm

Verticuteer nicht, wanneer het gazon fris is ingezaaid, nat of te droog is.

• Stel de verticuteerder aan de gazonrand in de buurt van het stopcontact.
• Leg de kabel na ieder keren op de tegenoverliggende, reeds geverticuteerde kant. K
• Kies de werkdiepte in overeenstemming met de toestand van het gazon (zie "Instellen van de werkdiepte").
• Let erop, de verticuteerder Niet te overbelasten.

Bij overbelasting daalt het motortoerental, het motorgeluid verandert zich.

Stop en LAST de schakelaargreep los.
Wacht tot de verticuteerwals stil staat.
Stel een gingere werkdiepe in.

• Voer de verticuteerder in passende, gelijkmatige snelheid in rechte lijnen over uw gazon.

① Laat u de verticuteerder te lang op een plek lopen, worden de grasnerf beschadigd.
- Ga bij onverzorgd gazon met sterk mos nogiens dwaars ten opzichte van de banen, stel dan de werkdiepiep op een hogere positie in (bv van 4 op 3).
- Stelt u zich bij het werkken aan hellingen algijd dwarfs ten opzichte van de stijging, let op een vaste, veilige stand. Verticuteer Niet aan bijzonder steile hellingen.
- Leeg de opvangzak, wonneer hij vol is, om te voorkomen dat de messen blokkeren en de motor worden overbelast.
Maai het gras na het verticuleren opnieuw.
- Zaai kale plekken die na het verticuleren eventuele zich ontstaan, na.
- Bemest het gazon pas, wanneer verse graszaadjes zich gegroeid.

Volg in jeder geval de veiligheidsvoorschriften van pag. 99

Werken met de gazonluchter

Ventileren

Met de luchtewals (gedeeltelijk speciale toebehoren) kan het toestel als gazonluchtter voor het verwijderen van gras en mos alsook voor het doorsnijden van vlakke wildgroei worden ingezet.

Opdat zich in het voorjaa een gezond gazon kan ontwikkelen, is hetoodzakelijk de opname van water, lucht en voedingsstoffen in het wortelbereik te verhogen. Wij adviseren, het gazon alaar toestand alle 6 - 8 weken te ventileren.

Om een goed resultaat te behalen en de levensduur van de luchtewals te verhogen, dient het gazon voor het ventileren te worden gemaaid (ca. 2 cm).

Zet de luchtewals in (zie montage).
- Bestrijd het mos voór het ventileren met een in de handel gebruikkelijk middel.
- Ga op de onder "Verticuleren" beschreiben werkwijze te werk.

Onderhoud en reiniging

Voor aanvang vanijdere onderhouds- en reinigingsbeurt-Toestel uitschakelen

Verder gaande onderhouds- en reinigingswerkzaamheden dan in dit hoofdstuk zijn beschreiben,要去en door de klantenservice worden uitgevoerd.

De in het kader van onderhoud of reiniging verwijderde veiligheidsvoorzieningen要去en absolut weer correct aangebracht en gecontroleerd worden.

Gebruik alleen originele onderdelen. Andere onderdelen können onverwachtte schade en verwondingen tot gevolg hebben.

Bewaar het toestel buiten de reikwijdte van kinderen op.

Onderhoud

Messen verrangen L

Versleten messen haben een slechte werkung van het toestel en een overbelasting van de motor tot gevolg. Controleer vandaar voor ieder gebruik de toestand van de messen. Indienoodzakelijk,这话 messen door eenvakman slijpen of door neue verrangen.

Draag bij het werken aan de messen veiligheidshandschoenen. Gevaar van verwondingen!

De messen küssen worden gedraaid. Om de messen te draaien, ga op de volgende manier te werk:

1. Maak de cilinderschroeven (31) aan de lagerzitting (30) los.
2. Neem de verticuteerwals (29) eruit.
3. Maak de zeskantmoer (a) los en neem de afdekkap (b), de flens (c), de messen (44) en de afstandsring (d) van de as (e) af.
4. Draai de messen en zet neue in en monteer de wals in omgekeerde volgorde.

Vervang versleten en beschadigde messen allen geheel, om een onbalans te voorkomen!

1. Trek de zeskantmoer waar vast en zet de wals in het toestel in.

Veren verrangen

Om de veren te verrangen, ga op de volgende manier te werk:

1. Maak de cilinderschroeven (31) aan de lagerzitting (30) los.
2. Neem de luchtewals (41) eruit.

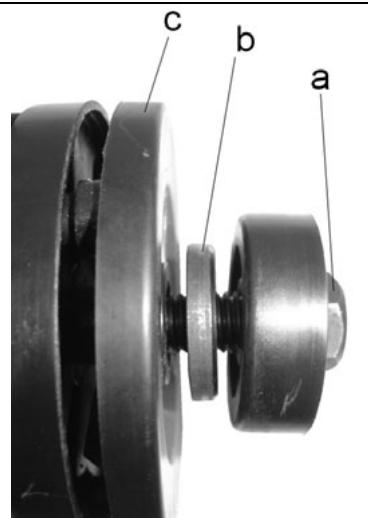

3. Maak de zeskantmoer (a) los en neem de schijf (b) en de afdekkap (c) af.

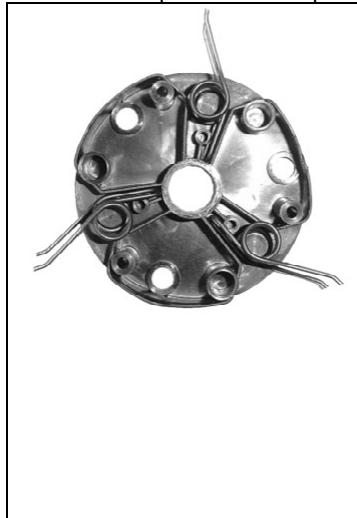

4. Zet de neue veren (45) in en monteer de wals in omgekeerde volgorde.

Let op de correcte positie van de veren.

1. Trek de zeskantmoer waar vast en zet de wals in het toestel in.

Reiniging

Reinig het toestel zorgvuldig na ieder gebruik, opdat de fouloze werkung blijft bewaard.

Reinig het toestel meteen na beeindiging van het werk.
Ledig en reinig eventueel de opvangzac.
- Reinig de onderkant van het toestel en de verticuteer- of luchtervals.
- Reinig de behuizing, vooral de ventilatiegleuven van vastklevend gras en vuil.
- Verwijder de verontreinigingen met een doek of een borstel.
- De machine nicht met vloeviend water of hagedrukreinigers reinigen.
- Gebruik voor kunststofdelen geen oplosmiddelen (benzine, alcohol, enz.), waar dat deze de kunststofdelen kutnen beschadigen.

Draag bij het werken aan de messen veiligheidshandschoenen. Gevaar van verwondingen!

Transport

Voor het transporteren netstekkeruit het stopcontact nemen.

Ook bij stilgezette motor kan de wals bij het transport, bv over harde ondergrond, worden beschadigd. Zet vandaar de werkdiepte van de wals voor het transport op positie 1.

Opslag

Neem de steker uit het stopcontact.

Bewaar ongebruekte toestellen op een droge, afgesloten plaats buiten de reikwijdte van kinderen op.
Zorg bij een langere opslag (bv gedurende de winter) ervoor dat het toestel gegen vorst en corrossie is beschermd.
- Let voor een langer opslag op het volgende, om de levensduur van de machine te verlappen en een eenvoudig en soepel bedieren te waarborgen:

• De machine grondig reinigen.
• blanke metalen elementen dieren na elk gebruiklicht te worden ingevet (tegen roestvorming).

Nooit vet gebruiken!

Om het toestel ruimtebesparend op te slaan, kutu de grijpbeugel wegklappen. Maak hiervoordveugelmoeren (6) zo ver los dat zich de grijpbeugel (2) op de behuizingaatwegklappen. C

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Toestelbeschrijving

Positie	Benaming	Benaming		Positie	Benaming	Benaming
1.	Kabeltrekontlasting	380950		23	Instelling van de werkdiepte links CPL.	380964
2.	Grijpbeugel			24	Loopwiel	380965
3.	Schakelaar-stekker-combinatie (VDE)	380951		27	Wielafdekking	380966
3.	Schakelaar-stekker-combinatie (CH)	380946		29	Verticuteerwals CPL. met messen	380967
4.	Schroef M 6 x 45	390143		30	Lagerzitting
5.	Kabelhouser	380953		31	Cilinderschroef M 5 x 16	403108
6.	Vleugelmoer M6	380954		32	Behuizing
7.	Beugelbevestiging links			33	Instelling van de werkdiepte rechts CPL.	380969
8.	Beugelbevestiging rechts			36	Wielas	380970
9.	Motorafdekking	380955		37	As	380971
11.	Motor CPL.	380956		38	Veer	380972
14.	Lager 608 Z	380957		39	Schokbescherming	380973
15.	As	380958		40	Opvangzak (gedeeltelijk speciale toebehoren)	380974
16.	Riemwiel	380959		41	Luchterwals CPL. met veren (gedeeltelijk speciale toebehoren)	380981
17.	Riem	380960		42	Veiligheidssticker	380975
18.	Riemwiel	380961		43	Schroef ST 4,8 x 22	401422
19.	Borgring			44	Messenset (18 messen)	380978
21.	Lager 6000 Z	380962		45	Veerset (18 veren)	380980
22.	Riemwiel	380963

Storingen

Voor het verhelpen van iedere storing

• Toestel uitschakelen
• Stilstand van de wals afwachten
• Stroomtoevoer onderbreken

Na het verhopen van iedere storing要去en alle veiligheidsvoorzieningen wee in werking gesteld en getest worden.

Storing Toestel draait nicht.	Mogelijk oorzaak ► Geen stroom ► Verlengkabel defect. ► Netstekker, motor of schakelaar defect.. ► Motorveiligungsschakelaar heeft geactiveerd	Oplossing ► Stroomverzorging, stopcontact, zekeringscontroleren ► Verlengkabel controleren, defeche kabel directvervangen ► Motor of schakelaar door een servicewerkplaatslaten repareren of met originele onderdelenlaten vervangen. 1. Werkdiepte te groot ◆ werkdiepte reduceren 2. Wals blokkeert ◆ verwijder de blokkering 3. Gras te hoog ◆ maai het gras ► Laat de motor ca. 15 minuten afkoelen alvorensu verder werkt
Het toestel werkt metonderbrekingen	► Verlengkabel defect. ► Interne storing ► In-/uitschakelaar defect	► Verlengkabel controleren, defeche kabel directvervangen ► Richt u zich alstublieft aan de klantenservice. ► Richt u zich alstublieft aan de klantenservice.
Storing	Mogelijk oorzaak	Oplossing
Ongewone geluiden	Wals is geblokkeerd	Verwijder de blokkering
	Getande riem glijdt weg	Richt u zich alsublieft aan de klantenservice
	Lossen schroeven, moeren of andere bevestigingsdelen	Trek alle delen vast aan, richt u zich aan de klantenservice, wanner de geluiden verder optreden.
Ongewone trillingen	Snijmes beschadigt of stomp	zie "Messen verrangen"
	Werkdiepte te groot	Stel een gingere werkdiepte in.
	Gras te hoog	Maak voor het verticuleren het gras
Onbevredigend verticuleerresultaat	Werkdiepte te gelding	Stel een grotere werkdiepte in.
	Stompe messen	zie "Messen verrangen"
	Uitgooiopening geblokkeerd	Ledig de vangzak en verwijder de blokkering

Technische gegevens

Type		VT 32
Model		VT 32
Vermogen P1		1300 W S6 - 40%
Spanning / Frequentie		230 V~ / 50 Hz
Beveiliging		10 A traag
Stationair-toerental n0		2500 min-1
Werkbreedte		32 cm
Werkdiepte verticuteerder		-10 - 4 mm in 5 niveaus
Werkdiepte gazonluchter		-4 - 10 mm in 5 niveaus
Volume opvangzak		35 l
Hand-Arm-trillingen volgens EN 786		2,93 m/s2
Geluiddrukpegel LPA (volgens 2000/14/EG)		82 dB (A)
Geluids-niveau LWA (volgens 2000/14/EG)		gemeten geluidsniveau 96 dB (A) gegarandeerd gelidsniveau 97 dB (A)
Afmetingen (Lengte x bredte x hoogte)		77,5 cm x 44,5 cm x 107,5 cm
Gewicht		ca. 10,5 kg
Veiligheidsklasse		II

Zawartosć
