KÄYTTÖOHJE VT 32 ATIKA

Möyhentäja / nurmikkotuulettaja

EY-vaatimustemmukaisuusvakuutus 53

Toimituksen osat 53

Käytöajat 53

Laitteen symbolit 53

Käytöhjeen symbolit 53

Käytötarkoitus 54

Jäannösriskit 54

Turvallinen työskently 54

Kokoonpano 56

Käytöönotto 56

Tyosvyyden saatö 57

Työohjeet 57

Työskently moyhentäjan kanssa 57

Työskently nurmikkotulettajan kanssa 58

Huolto ja Puhdistus 58

Kuljetus 58

Sailytys 59

Takuuehdot 59

Laitteen kuvaus / Varaosat 59

Mahdolliset hairiot 60

Tekniset tiedot 61

EY-vaatimustenmukaisuusvakuutus

EY-direktiivin 98/37/EY mukaan

ATIKA GmbH & Co. KG

Schinkelstraße 97

59227 Ahlen Germany

vakuutamme yksinvastuullisina, etta tuotteet

Möyhentäja /nurmikkotuulettaja typpi VT 32

joita tāmā vakuutus koskee, ovat EY-directtiivin 98/37/EY
asianomaisten perusuonteisten turva- ja

terveydensuojeluvaatimusten sekä muiden asianomaisten EYdirektiivien

Mitatu aen ten tehotaso LwA 96 dB (A) ja taattu aen ten tehotaso LwA 97 dB (A).

Ahlen, 11.01.2007

Tarkasta pakkausen purkamisen jälkeen,

onko sen sisaltö taydellinen
tai mahdolliset kuljetusvauriot

1 esiasennettu laiteyksikkö
1aisakiinnityvas.(7)
1aisakiinnityoik.(8)
1 tyontoaisa (2)

1 tuuletustela (41) - osittain erikoisvaruste
1 keruusakki (40) - osittain erikoisvaruste
1 ruuvipussi
- 1 johdon vetosuoja (1)
2 johtopidike (5)
1 kayttoohje

Esītā valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle valittomästi. Jälkeenpän esitettyjā valituksia ei hyväksytä.

Käytöajat

Huomioi ennen laitteen käyttoönottoa maan (alueellisten) melumääräyket..

Laitteen symbolit

Lue ja huomioi käytöohje ja turvallisuusoh- jeet ennen laitteen käytöönottoa.	Pysäytä moottori ja vedä virtapistoke irti ennen korjaus-, huolto- ja puhdistustöità.
Vaarana sinkoutuvat osat moottorin käydessä - asiattomat sekä koti- ja muut eläimet on pidettävä loitolla vaara- alueelta. on pidettävä loitolla vaara-alueelta.	Vedä pistoke heti irti, jos liitäntäjohto vaurioituu tai katkeaa.
Varo pyöriviä teriä. Älä pidä käsia tai jalkoja pyörivienosien liaheisyydessä tai alla, kun kone on käynissä.	Huomio, terillä on jälkipyörintäl!
Käytä silmien- ja kuulonsuojaa.	Suojaa kosteudelta.

Käytöohjeen symbolit

Uhkaava vaara tai vaarallinen tilanne. Näden ohjeiden laiminlyonti voi aiheuttaa vammoja tai aineellisia vahinkoja.

Tärkeitä ohjeita asianmukaista käytöä varten. Näden ohjeiden laiminlyonti voi aiheuttaa hairioita.

Käytäjan ohjeet. Nämä ohjeet aftavat sinua käytäämään kaikkia toimintoja parhaalla mahdollisella tavalla.

Asennus, käytö ja huolto. Tassā selitetään tarkalleen, mitä sinun tulee tehdä.

Käytötarkoitus

Möyhentäjä / nurmikkotuulettaja sopiñnurmikon haravoimiseen ja moyhentämisen seksa lehtien poistoon nurmikolta yksityisessä kaytossa pihalla ja puutarhassa.
- Laitetta ei saa käytää julkisissa istutuksissa, puistoissa, urheilukentillä tai kadunreunassa eikä maa- ja metsataloudessa.
Möyhentajäa /nurmikkotulettajaae saa käyttaa:

• pensaiden ja pensasaitojen leikkaamiseen
• maan epatasauksien tasaamiseen (esim. myyrakumpujen)
• moottorihakkuna
• kivetetyillā tai soratuilla pinnoilla

On olemassa loukkaantumisvaara!

• Maaraysten mukaiseen käytöön kuuluu myös, etta valmistajan esittämiä käytö-, huolto- ja kunnostusvaatimuksia ja käytöohjeen sisälämää turvaohjeita noudatetaan.
• On noudetettava voimassa olevia asiaankuuluvia tapaturmanestohjeita, sekä muita yleisesti hyväksytjä työterveyslaakietieellisia ja turvaallisuusteknisä ohjeita.
• Kaikki muu käytö, joka poikkeaa näista ei ole märäysten mukaista käytöa. Valmistaja ei vastaa mistaan näista syista aiheituneista vahingoista - käytäja vastaa niista kokonaan itse.
• Omavaltaisesti möyhentäaen / nurmikkotuulettajaansuoritetut muutokset poistavat valmistjan vastuunmuutoksista johtuvista vahingoista.
• Laitetta saa varustaa, käyttaa ja huoltaa vain henkilöt, jotka ovat tehtäviin tottuneet ja vaaratilanteista tietoisia. Kunnossapitotöitä saa suorittaa vain meidän tai meidän ilmoittaman asiakaspalvelun kautta.
• Konetta ei saa käytää räjähdysalttiissa ympäristössa tai asettaa alttiksi sateelle.

Jäannösriskit

Myos maaraystenmukaisessa kaytossa voi, asianomaisten turvallisuusmaaraysten noudattamisesta huolimatta, jaadä jäannösriskejä, johtuen kayttotarkoituksen maaraamasta rakenteesta.

Jännörsiskejä voidaan vahentäa huomioimalla "turvallisuusohjeet" ja "käytötarkoitus" sekä käytööhje.

Huomaavaisuus ja varovaisuus pientaa henkiloiden vahingoittumisen ja vaurioiden riskia.

• Käsien ja jalkojen loukkaantumisvaara, jos ne joutuvat pyörivien osien laheisyyteen tai alle.
• Sormien ja käsien loukkaantumisvaara möyhennystelaan suoritettavien asennus- ja puhdistustöiden yhteydessä.

Kivien ja mullan poissinkoaminen.
- Virran aiheuttamat vaarat, jos kaytāt epaasianmukaisia sahköisä liitantajhohtoja.
- Jannitettä johtaviin osiin koskeminen rakenteen sahköisten osien ollessa auki.
- Kuulohäiriöt pitkäaikaisessa työskentelyssä ilman kuulonsuojaa.

Varotoimista huolimatta on olemassa lisaksi epäillmeisten jäannösriskien vaara.

Turvallinen työskently

Möyhentäja / nurmikkotuulettaja voi olla vaarallinen asiattomassa käytössä. Sähkötyökalujen käytössä taytyy noudattaa perusturvallisuustoimeenpiteita, jotta suljetaan tulipalo, sähköisku ja henkilöiden loukkaantuminen pois.

Lue ja huomioi ennen tämän tuotteen käyttoönottoa seuraavat ohjeet ja ammattiyhdistyksen antamat tapaturmantorjuntamäräykset tai kulloisenkin maan voimassaolevat turvallisuusmaäräykset, voidaksesi suojella itseasi ja muita mahdollisila vammoitla.

Anna turvallisuusohjeet kaikkien laitetta käytävien luettavaksi.
Säilytä nämä turvallisuusohjeet hyvin.

Tutustu laitteeseen käytööhjeen avulla ennen käytöä.
- Ole tarkkaavainen. Mieti mitä teet. Käytä työskennellessäjärkeä. Älä käytä laitetta kun olet väsynyt tai olet huumeen, alkoholin tai läkken vaikutuksen alainen. Varomattomuuden hetki laitteen käytössä voi johtaavakaviin loukkaantumisin.

• Älä käytä laitetta sellaisiin tarkoituksiin, joihin sitä ei oletarkoitettu (katso „Asianmukainen käytö“).
• Tutustu ymparistoon ja huomioi mahdolliset vaarat, joita ei moottorin melun takia mahdollisesti kuule.
• Laitteen käytäja on vastuussa muiden käytöpaikan laheisyydessä oleskelevien turvallisuudesta.
• Alle 16 v. lapset ja nuoret sekä henkilöt, jotka eivät tunne tata kayttöohjetta, eivat saa kayttäa laitetta.
• Pidä toiset henkilöt ja eläimet loitoilla työskestelyalueelta. Alä anna muiden henkilöiden, erityisesti lasten, koskea työkalua tai kaapelia.
• Keskeytä koneen käytö, jos henkilöitä, erityisesti lapsia tai kotielaimia, on laheisyydessä ja kun vaihdat työskentelyaluetta.

• Alä jatā laitetta seisomaan ilman valvontaa.
  Käytä henkilökohtaista sujavaaatetusta:

• suojalaseja

• olet väsnyt (Äänen painetaso työpaikassa voi ylittä 85 dB (A))

Käytä sopivia työvaatteita:

• ei valjä vaatteita tai koruja, liikkuvat osat voivat tartua niihin
• tukevat kengat tai saappaat, joissa liukumattomat pohjat
  Pitkāt housut jalkojen suojaamiseksi

Huomioi ymparistovaikutukset:

• Älä käytä laitetta kosseassa tai marassä ympäristössa.

• Älä käytä konetta vesisateessa.

• Älä työskentele uima-altaiden tai puutarhalampien valittömässä laheisyydessa.
• Työskentele vain riittävissä näköolosuhteissa, järjestä hyvä valaistus.

• Älä käytä laitetta ruohon ollessa markä.

• Poista ennen leikkaamista kaikki vierasesineet (esim. kivet, oksat, rautalangat, ym.). Kiinnitä työskentelyn aikana huomiota muihin vierasesineisiin.

• Jos osut vierasesineeseen, sommuta laite ja poista vierasesine. Tarkista ennen laitteen uudelleen käynnistysta laite mahdollisten vaurioiden varalta ja teetä tarpeelliset korjaukset.

• Älä ylikuormita laitetta! Työskently sujuu parhainen ja turvallisimmin ilmoitetulla teholla.

• Käytä laitetta vain kaikkien suojavarusteiden ollessa oikein kiinnitettyina, aläkä tee laitteeseen muutoksia, jotka haittaavat turvallisuutta.

• Älä muuta moottorin kierroslukua, sillä kierrosluk saaatāturvallisen maksimityönopeuden ja suojaa moottoria ja kaikkia pyörivi ösia liikanopeeden aiheuttamilta vahingoilta.

• Äla tee muutoksia laitteen osiin tai itse laitteseen.

• Huomioi ennen moottorin kännistämista, etta jalkasi ovat turvallisella etaisyydella leikkuutyokaluista.

• Pidä huolta tukevasta asennosta ja tasapainosta, erityisesti vinoilla pinnoilla tai marallä ruoholla. Ohjaa laitetta vain kävelyvauhdilla.

• Alä käytä laitetta jyrkillä rinteillä.

• Työnnä laitetta vinoilla pinnoilla poikittain kaltevuuteen nahden, alä koskaan ylos- tai alaspain.

• Pida turvasetaisyys, joka on maaratty tyontoaisan kautta.

• Työnnä laitetta aina eteenpän kayton aikana. Åla vedà sitä itseesi pän tai perässa.

Kun moottori kay, ei saa:

• nostaa tai kantaa laitetta

• poistaa laitteesta iskunsuojaa

• Huomio! Tyokaluilla on jalkipyörinta! Åla jarruta tyokalua käsillä.

• Huomioi,ettaiskunsuoja on suljettu tai keruusakki on asennettu (osittain erikoisvaruste).

• Sammuta laite ja odota, kunnes tela pysahtyy jos:

• kallistat moyhentajaa

• kuljet yli pintojen, joissa ei kasva ruohoia

• kuljetat laitetta työalueeseen ja sieltä pois

• Sammuta laite ja vedä virtapistoke pistorasiasta seuraavissa tapauksissa:

• korjaustoissa
  huolto- ja puhdistustoissä

• poistaessasi hairiöitā tai lukkiutumisia
  Kuljetus ja varastointi
• teravaihossa
  laitteelta poistuttaessa (myos lyhytaikaisessa)
• jos moyhentajä alkaa täristä epatavallisesti.

• jos moyhentajā on osunut esteeseen.

• Äla ruiskuta laitetta vedellä (sähkövirta aiheuttaa vaaroja).
  Sälytä laitteet kuvissa, lukitussa paikassa, lasten ulottumattomissa.

• Tarkasta laiteen mahdolliset vauriot:

• Tarkasta huolellisesti ennen seuraavaa käytöa suojavarusteiden moitteeton ja tarkoituksen-mukainen kunto. Turvavarustuksiin kuuluu myös keruusäkki, jos on olemassa.

• Tarkista, ovatko osat vauroituneet tai epakunnossa. Kaikkien osien tayty olla asennettu oikein ja tayttäa kaikki vaatimukset, jotta moitteeton toiminta on taattu.

• Vauroituneet suojavarusteet ja osat on annettava hyväksytyn työpajan korjattavaksi tai vaihdettavaksi, ellei käytöohjeessa ole toisin ilmoitettu.
  Vaurioituneet tai lukukelvottomat turvallisuusetiketakit on korvattava uusilla.

• Hoida moyhentajaa / nurmikkotuulettajaa huolellisesti:

• Varmista, etta kaikk mutterit, pultit ja ruuvit on kiristetty.
  Tarkista,ettauuletsaukot ovatpuhtaat.

• Pida kädensijat kuivina ja puhtaana hartsista, öljysta ja rasvasta.
  noudata huolto-ohjeita

Sahköosien turvallisuus

IEC 60245 (H 07 RN-F) mukainen liitantäjohto, jonka johtimen poikkileikkaus on vähintään

• 1,5 ~mm^2 25 ~m kaapelipituudelle asti

• 2.5 ~mm^2 yli 25 ~m kaapelipituudella

• Pitkät ja ohuet liitosjohdot laskevat jännitettä. Moottori e i enää saavuta maksimitehoaan, laitteen toimincta heikkenee.

• Pistokkeiden ja liitosjohtoen kytkinrasioiden tätyy olla kumia, pehmyt-PVC: tä tai muuta mekaanisesti yhtakestävää, termoplastista materiaalia tai paällystetty sillä.
• Liitosjohdon pistolaitteiston taytyy olla roiskevesisuojattu.
• Liitantäjohtoen asennuksessa on huomioitava, etta johtoja ei litistetä, taivuteta eikä pistokeliitin ole markä.
• Jos kaytāt johtokelaa, kelaa johto kokonaan kelasta.
  Kälä aja laitteen kanssa jatkojohdon yli. Varmista, etta johto on varmassa paikassa takanasi. Aseta johto kulkuväylään tai alueelle, joka on jo möyhennetty. K
• Käytä johtoa vain tarkoituksenmukaisin toihin. Suojaa johto kuumuudelta, öljytä ja teräviltä reunoilta. Älä vedä johdosta pistokkeen irrottamiseksi pistorasiasta.
• Sujaudu sahköiskulta. Välta kosketusta maadoitettujen osien (esim. putket, lämmityspatterit, liedet, jäkaapit jne.) kanssa.
• Tarkasta pidennysjohdon kunto saannollisesti ja hanki uusi, mikali se on vauroitunut.
• Älä käytä vialisia liitantäjohtoja.
• Käytäulkona vain tarkoituksenmukaisa sallittuja ja vastaavasti merkittyjä pidennysjohtoja.
• Äla kayta tilapaisi sahkollitantoja.
• Äla missän tapauksessa ohita suojavarusteita tai ota niitta käytösta.
• Kytke laite varokkeelliseen maadoitettuun pistorasian (30 mA).

Sahköisten osien sahkoliitänta tai korjaukset on annettava

toimiluvan saaneen sahkomiiehen tai meidan

asiakaspalvelumme suoritettavaksi. Paikallisia märäryksiä, erityisesti suojatoimenpiteita on noudatettava.

Laitteen muiden osien korjaukset on annettava valmistajan tai sen asiakspalvelun suoritettavaksi.

Käytä vain alkuperäisia varaosia, lisävarusteita ja erityislisävarusteita. Muiden varaosien ja lisävarsteiden käytö voi aiheuttaa käytäjalle vammoja. Valmistaja ei vastaa tällaisten varusteiden aiheuttamista vahingoista.

Kokoonpano

Työntöaisa

Työnnä vasen ja oikea aisan kiinnitys (7 ja 8) koteloon (32). B
Työnnä johdon vetosuoja (1) työntöaisan (2). A
- Yhdistä osat 7 ja 8 osalla 2 siten etta asennat mukana toimitetut ruuvit (4) ja siipimutterit (6) molemmin puolin. C
Kiinnitta tyontotangosto kotelon alapuolle kahdella mukana toimitetulla ruuvilla (31). Kirista ruuvit ruuvimeisselillakunnolla. D

Katkaisin- pistoke-yhdistelma E

• Avaa suojakatkaisimen (3) peitelevy (3).
• Työnnä katkaisin-pistoke-yhdistelmä työntöaisaan (2) siten, etta katkaisin-pistoke-yhdistelmässä olevat reiät sopivat työntöaisan reikien kanssa yhteen.
• Sulje peitelevy ja kiinnitä katkaisin kahdella mukana toimitetulla ruuvilla.
  Kiinnitä johto kahteen mukana toimitettuun johtopidikkeeseen (5). Huomioi, etta johdolla on tarpeksi tilaa. G

Keruusäkki - osittain erikoisvaruste G

Vedä iskunsuoja (39) ylöspäin ja pida siita kiinni.
Kiinnitakerusaksin pidike (40) kotelon koukkuun (32).

Tuuletustelan asennus - osittain erikoisvaruste F

Jos laitetta käytetän nurmikon tuulettajana, on möyhennystela (29, katso laitekuvaus) vaihettava tuuletustelaan.

Ennen telojen vaihtoa:

• Pysäytä laite.
• Odota etta tela pysahtyy
  Vedä virtapistoke irti

Käytä suojakäsineita telaa vaihtaessasi. Loukkaantumisvaara!

• Irrota laakeripesässä (31) olevat lierioruuvit (30).
• Nosta mòyhennystelaa laakeripesàssa ja vegä se ulos.
  Tyonna tuuletustelan kuusiokanta (a) käyttoaukkoon (28).
  Kiinnitlaakeripesa (30) jalleen ruuveilla (31).

Jotta kone toimisi molitteettomasti, noudata seuraavia ohjeita:

Käytöönotto

Verkkoliintäntä

Vertaa laitteen tyyppikilpeen merkittyä jannitettä verkkojännitteeseen ja liita laite vastaavaan ja maäräystemukaiseen pistorasiaan.

Kytke kone FI-kytkimen (vikavirtasuojakytkin) 30 mA kautta.

Käytä liitos- tai jatkokaapelia IEC 60 245:n (H 07 RN-F) mukaan vähintään seuraavilla poikkipinnoilla

Jatkojohdon asennus H

1. Työnnä jatkojohdon pistoke katkaisin-pistoke-yhdistelman pistokkeeseen.
2. Védä jatkojohto silmukkana johdon vetosuojan (1) lapi ja ripusta se koukkuun.
3. Huomioi, etta jatkojohdolla on tarpeeksii tilaa.

Käynistys

Alä kaytä laitetta Jonka kytkintä ei voida kytkeä paälle tai pois paälta. Vaurioitunut katkaisia on heti korjattava tai vaihettava asiakspalvelun toimesta.

Laitteella on varmuuskytkenta, joka esta tarkoituksettoman käynistämisen

Käynnistä laite vasta, kun laite on asetetu nurmikolle, Jonka ruoho on matala.

Käynistys

1. Kallista möyhentä kevyesti itseesi pän siten etta etupyörät ovat ilmassa.
2. Paina varmuusnäppäintä (a) ja pidä se painettuna.
3. Veda sen jälkeen katkaisinkahva (b) tyontöaisan pain.
4. Mōyhentājä käynistyy ja mōyhentājātela pyörii vapaasti.
5. Päästa nyt varmuusnäppämesti irti.

Sammutus

Päästa katkaisinkahvasta irti, se palautuu automaattisesti perusasentoon.

Moottorin sujoaus

Moottori on varustetu suojakytkimellä, ja se kytkeytyy ylikuormitukssaa itsestaan bois paälta. Moottori voidaan jäahymistauon (n. 15 min.) jälkeen käynistaa udestaan.

Päästa katkaisinkahvasta irti, koska laite kännistyy uudestaan valittomästi jaähtymisen jälkeen. Loukkaantumisvaara!

Työsyvyyden säätö J

Ennen tyosvyyden saatoo:

• Pysäytä laite.

• Odota etta tela pysahtyy

• Vedä lukitusvipu ulos.

• Työnnä vipu haluttuun asentoon.
• Päästa lukitusvipu taas lukittumaan.
• Säädä molemmat pyörät samalle työsyvydelle.

Asento(takaalta katsottuna)	Työseyvyys
	Möyhentäjä	Nurmikkotuulettaja
1	4,0 mm	10 mm
2	0,5 mm	6,5 mm
3	-3,0 mm	3,0 mm
4	-6,5 mm	-0,5 mm
5	-10,0 mm	-4,0 mm

Säädä työsyvyss molemmissa pyörissä ruoho- ja pohja- olosuhteiden mukaisesti.

Suositellut tyosvyydet:

	Asento
Säännöllisesti möyhennetty, pehmeä pohja; ilman kiviä	5
Harvoin möyhennetty, sammaloitunut pohja; kivinen	3 / 4
Hoitamaton, vahvasti sammaloitunut pohja; kivinen	1 / 2

Säädä matalampi työsyvyys, jos moottori kuormittuu liikaa (moottorin kierrosluku laskee ja moottorin äni muuttuu).

Esimerkki: Säädetty työsvyys 5 → muutetaan 4

Työohjeet

V Tarkasta ennen jokaista käytöä:

• Älä ota laitetta käytöön, ennenkuin olet lukenut sen käyttoohjeen, huomioinut kaikki huomautukset ja asentanut laitteen kuvatulla tavalla.
• Pida houlta, etta tyopaikka on turvallinen ja raivattu.

• Varmista ennen työn aloittamista,etta:

• tela ja terä ovat asianmukaisessa tilassa (katso „Terän vaihto")

• kaikki ruuvilitokset on kristetty
• työskentelyalueella ei oleskele muita henkiloitä tai elaimia
• pystyt itse steettomasti peruuttamaan
• seisotukevasti.

Pida kädet ja jalat aina turvallisella etäisyydellä pyörivista työkaluista.

! Jos henkilot, joilla on verenkiertohairiöitä, altistuvat lian usein varähtelylle, voi heillä ilmaantua vauriota hermojarestelmässä tai verisuonissa.

Voit vahentaa varahtelya:

• Käytämälä tukevia, lampiä työkasineita

• Lyhentämällä työskentelyaikaa (pidä usempia pitkä taukoja) Mene laakärin, jos sormet turpoavat tai puutuvat, tai tulee pahoinvointia.

Työkently möyhentäjan kanssa

Möyhentäminen

Möyhennystellla laitetta voidaan käyttaa möyhentajana nurmikossa olevien tiivistymien ja sammaloitumisen poistoon sekā matalajuurisen villikasvustun katkaisuun.

Jotta kevällä voi kehittyä terve nurmikko, on tarpeellista paranta veden, ilman ja ravinnon vastaanottoa. Suosittelemme, että nurmikkoa möyhennetaän kevällä ja syksyllä.

Jotta saadaan hyvä tulos ja pidennetaaen moyhennystelan kestoikaa, pitaisi ruoho lyhentaa ennen moyhentamista (lyhyempi kun 4 cm).

Alä moyhennà,Jos ruoho on vasta kylvetty,markä tai liian kuiva.

• Aseta möyhentä jā pistorasian laheiselle nurmikon reunalle.
• Laita johto joka kännöksen jälkeen vastakkaiselle, jo mòyhennetylle puolelle. K
• Valitse työsvyys nurmikon tilan mukaisesti (katso „Työsvyyden sääö")
  Huomioi, ettei moyhentajaa ylikuormiteta.

Ylikuormituksessa moottorin kierrosluku laskee, moottorin äni muuttuu.

Pysahdy ja päästä katkaisinkahvasta irti
Odota kunnes möyhennystela pysahtyy
→ Säädä pienemmälte työsvyydelle

• Ohjaa möyhentajäa sopivalla, tasaisella nopeudella suorassa linjassa nurmikkoa pitkin.

① Jos moyhentäja pyöri lian pitkään samassa kohdassa, vauroituu nurmikon pinta.

• Käy viëlã kerran hoitamaton, vahvasti sammaloitunut nurmikko poikkittain edelliseen linjaan nahden lapi, aseta työsyvyys silloin korkeampaan asentoon (esim. 4:sta 3:een)
• Työskentele rinteessä aina poikittain kaltevuuteen nahden, pidä huoli tukevasta, varmasta asennosta. Älä työskentele erityisen jyrkässä rinteessä.
• Tyhjenna keruusäkki kun se on tãysi, jotteivat terat lukkiudu ja moottori ylikuormitu.
• Aja ruoho vielä kerran möyhentämisen jälkeen.
• Kylva möyhentämisen jälkeen uutta ruohoa mahdollisesti syntyneisiin paljaisin kohtiin.
• Lannoita nurmikkoa vasta kun uudet ruohonsiemet kasvavat.

Noudata joka tapauksessa sivun 54 ff

turvallisuusohjeita.

Työskently nurmikkotuulettajan kanssa

Tulettaminen

Tuuletustelalla (osittain erikoisvaruste) laitetta voidaan käyttaa nurmikon tuulettajana ruohon ja sammalen poistoon sekā matalajuurisen villikasvuston katkaisuun.

Jotta kevällä voi kehittyä terve nurmikko, on tarpeellista parantaa veden, ilman ja ravinnon vastaanottoa juuritasolla. Suosittelemme, ettā nurmikkoa tuuletetaan tilasta riippuen 6-8 viikon välein.

Jotta saadaan hyvä tulos ja pidennetään tuuletustelan kestoikää, pitäisi ruoho leikata (n. 2 cm:iin) ennen tuulettamista.

• Asenna tuuletustela (katso kasaus)
• Torju sammal ennen tuuletusta kaupasta staatavalla tavallisesla aineella.
• Etene kohdassa „Möyhentäminen“ kuvatun työjärestyksen mukaisesti.

Huolto ja Puhdistus

Ennen jokaista huolto ja puhdustustyöta:

• Kytke laite pois päältä
• Odota etta tela pysahtyy
  Vedä virtapistoke irti

Tassā luvussa kuvattua laajempia huolto- ja puhdistustöitā saa suorittaa vain asiakspalvelu.

Huoltoa ja puhistusta varten poistetut turvallisuslaitteet on ehdottomasti asennettava takaisin ja tarkistettava asianmukaisesti.

Käytä vain alkuperäisosa. Toisenlaiset osat voivat johtaa arvaamattomiin vauroiihin ja loukkaantumisiin.

Säilytä laitteita lasten ulottumattomissa.

Huolto

Terien vaihto L

Kuluneet terat johtavat laitteen huonoon tehoon ja moottorin ylikuomitukseen. Tarkista ennen jokaista kayttoa terien kunto. Tarvittaessa anna ammattimiehen teroittaa tai vaihtaa uudet terat.

Käytä terien käsittelyssä suojakäsineita. Loukkaantumisvaara!

Terat ovat kaannettävia. Kaantäaksesi teria etene seuraavasti:

1. Irrota laakeripesassä (30) olevat ruuvit (31).
2. Ota moyhennystela (29) ulos.
3. Irrota kuusiomutteri (a) ja poista peitekotelo (b), laippa (c), terat (44) ja etaisysrenkaat (d) akselista (e).
4. Kaannä terät tai aseta uudet ja asenna tela jalleen painvastaisessa järjestyksessä.

Vaihda kuluneet tai vahingoittuneet terat kokonaisina sarjoina epatasapainon valttamiseksi!

1. Kiristä kuusiomutterit jälleen ja aseta tela laitteseen.

Jousien vaihto G

Jousien vaildossa toimi seuraavasti:

1. Irrota laakeripesssä (30) olevat ruuvit (31).
2. Ota tuulettajatela (41) ulos.

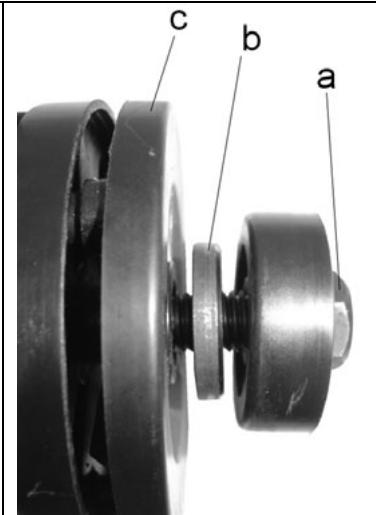

3. Irrota kuusiomutteri (a) ja poista levy (b) ja peitekotelo (c).

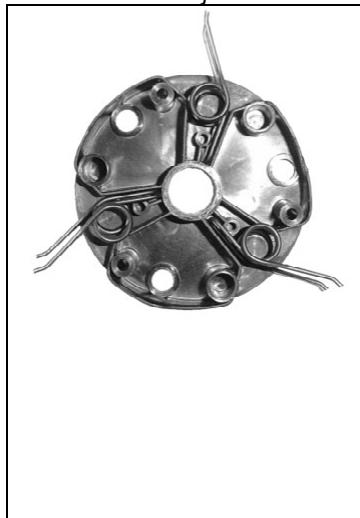

4. Aseta uudet jouset (45) ja asenna tela jalleen painvastaisessä järjestykssessä.

Huomioi jousien oikea asento.

1. Kiristä kuusiomutterit jälleen ja aseta tela laitteeseen.

Puhdistus

Puhdista laite huolellisesti joka kaytton jälkeen jotta toiminta sälyisi moitteettomana.

• Puhdista laite heti työn lopettamisen jälkeen.
  Tyhennä ja puhdista keruusäkki.
• Puhdista laitteen pohja ja moyhentaja- ja tuulettajatela.
• Puhdista kotelo, erityisesti tuuletusaukot tarttuneesta ruohostajai liasta.
• Poista lika rievulla tai harjalla.
• Äla puhdista konetta juoksevala vedellä tai painepesurilla.
• Älä käytä liuotusainetta muoviosia varten (bensiini, alkoholiym.), koska muoviosat voivat vauroiitua.

Käytä terien käsittelyssa suojakäsineita. Loukkaantumisvaara!

Kuljetus

Vedä verkkopistoke ennen kuljettamista.

Myös poiskytketyllä moottorilla voi tela vauroitu siirrettäessä laitetta esim. kovan pohjan yli. Siksi saadda kuljetusta varten telan työsyvyys asentoon 1.

Sälytys

Vedä virtapistoke irti

Säilytä käytämättömiä latteita kuivassa, kuivassa paikassa lasten ulottumattomuudessa.
■ Pidemman varastoinnin aikana (esim. talven yli) huolehdi,etta laite on suojattu pakkaselta ja korroosion varalta.
■ Huomioi ennen pitkäikaista varastointia seuraavat asiat, jotta laitteen kestoikä pidentyj ja laitteen likkuvuus pysyy hyväna:

Suorita perusteellinen puhistus.

• Käsittele metalliosat korroosion varalta ympäristöystävällisellä, biologisesti hajoavalla suihkuoljyllä joka kayton jälken.

i Alä koskaan käytä rasvaa!

Säastaäksesi tilaa varastoinnissa voidaan tyontöaisa kaantaa alas. Irrota sitā varten siipimuttereita (6) kunnes tyontäaisa (2) voidaan kaantaa kotelon paalle. C

Takuuehdot

Huomioi mukana oleva takuuseltvits.

Laitteen kuvaus / Varaosat

Positio.	Nimitys	Tilausnro		Positio.	Nimitys	Tilausnro
1.	Johdon vetosuoja	380950		23	Työsvyyden säätö vasen kokon.	380964
2.	Työntöaisa			24	Juoksopyörä	380965
3.	Katkaisin- pistoke-yhdistelmä (VDE)	380951		27	Pyörakapseli	380966
3.	Katkaisin- pistoke-yhdistelmä (CH)	380946		29	Möyhennystela kokon. terillä	380967
4.	Ruuvi M 6 x 45	390143		30	Laakeripesä
5.	Johtopidike	380953		31	Lieriöruuvi M 5 x 16	403108
6.	Siipimutteri M6	380954		32	Kotelo
7.	Aisakiinnitys vas.			33	Työsvyyden säätö oikea. kokon.	380969
8.	Aisakiinnitys oik.			36	Pyöräakseli	380970
9.	Moottorin peitekotelo	380955		37	Akseli	380971
11.	Moottori kokon.	380956		38	Jousi	380972
14.	Laakeri 608 Z	380957		39	Iskunsuoja	380973
15.	Akseli	380958		40	Keruusäkki (osittain erikoisvaruste)	380974
16.	Hihnapyörä	380959		41	Tuuletustela kok. jousilla (osittain erikoisvaruste)	380981
17.	Hihna	380960		42	Turvallisuustarra	380975
18.	Hihnapyörä	380961		43	Ruuvi ST 4,8 x 22	401422
19.	Varmistusrengas			44	Teräsjarja (18 terä)	380978
21.	Laakeri 6000 Z	380962		45	Jousisjarja (18 jousta)	380980
22.	Hihnapyörä	380963

Ennen jokaista hairiönpoistoa:

• kytke laite pois pälta
• Odota etta tela pysahtyy
  Vedä virtapistoke irti

Joka hairiöponiston jälkeen käynistä ja tarkista taas kaikki turvallisuuslaitteet.

Häiriö	Mahdollinen syy	Korjaus
Laite ei toimi.	ei virtaajatkojohto vauroitunut	tarkista virransyöttö, pistorasia, sulaketarkista jatkojohto, vaihda vauroitunut johtovälittömästi
	Verkkopistoke, moottori tai katkaisia rikki	anna pätevän sähköasentaja tarkastaa moottari tai katkaisija, tai korjata ne alkuperäisävaraosia käytäen
	moottorin suojakytkin lauennut	1. Työsvyys lian suuri pienennä työsvvyytta2. Tela lukkiutunut poista lukkiutuminen3. Ruoho liian korkea leikkaa ruho0anna moottorin jäähtyä n. 15 min. ennen työnjatkamista
Laite työskentelee katkonaisesti	jatkojohto vauroitunutSisäinen vikaPaälle-/pois-kytkin viallinen	tarkista jatkojohto, vaihda vauroitunut johtovälittömästi
		kännen asikaspalvelun puolela
		kännen asikaspalvelun puolela
Epätavallisia äniä	tela on lukkiutunuthammashihna liukuu	poista lukkiutuminenkännen asikaspalvelun puolela
	löysät ruuvit, mutterit tai muut kiinnityssosat	kiristä kaikki osat, kännen asiakaspalvelunpuoleenJos äniä esiintyy jatkossa.
Epätavallista varähtelyä	leikkuuterät vauroituneet tai tylsättyösvyys liian suuriruoho liian korkea	katso „Terien vaihto"säädä pienempi työsvyysLeikkaa ruoho ennen möyhentämistä
Huono möyhennystulos	työsvyys liian pienitylsätterät	säädä suurempi työsvyyskatso „Terien vaihto"
		tyhjennä keruusäkkia ja poista tutokset

Tekniset tiedot

Tyyppi		VT 32
Malli		VT 32
Moottorin teho P1		1300 W S6 - 40%
Verkkojännite / Verkkotaajuus		230 V~ / 50 Hz
Varoke	10 A	10 A HIDAS
Tyhjäkäntyikierrosluku n0	n0	2500 min-1
Työleveys		32 cm
Työsvyys möyhentäja		-10 - 4 mm 5:n askelin
Työsvyys nurmikkotuulettaja		-4 - 10 mm 5:n askelin
Keruusäkin tilavuus		35 l
Käsi-käsivarsi ∀rinäEN 786 mukaisesti		2,93 m/s2
Äänen painetaso LPA (mitatu direktliivin 2000/14/EG)		82 dB (A)
Melutehotaso LWA (mitatu direktliivin 2000/14/EG)	97 dB	mitatu melutehotaso 96 dB (A)taattu melutehotaso 97 dB (A)
Mitat (pituus x leveys x korkeus)		77,5 cm x 44,5 cm x 107,5 cm
Paino		ca. 10,5 kg
Turvallisuusuokitus		II

Tartalom
