GEBRUIKSAANWIJZING LRS 400 FESTOOL

NL EG-conformiteitsverklaring. Wij verklaren op eigenverantwoordelijkheid dat dit Produkkt voldoet aan de volgende normen of normatieve documenten:

EN 792-8 conform de richtlijnen 98/37/EG (tot 28 dec. 2009), 2006/42/EG (vanaf 29 dec. 2009).

REACH voor producten, accessoires en verbruiksmaterial van Festool - REACH is de sinds 2007 in heel Europa toepasselijkke chemicalienverordering. Wij als „downstream-gebruiker“, dus als fabrikant van producten,+zijn ons bewust van once informatieplicht gegenover once klanten. Om u algid over de meest actuele stand van zaken op de hoogte te honden en over möglichke stoffen van de kandidatenlijst in once producten te informeren, hebben wij de volgende website voor u geopend.

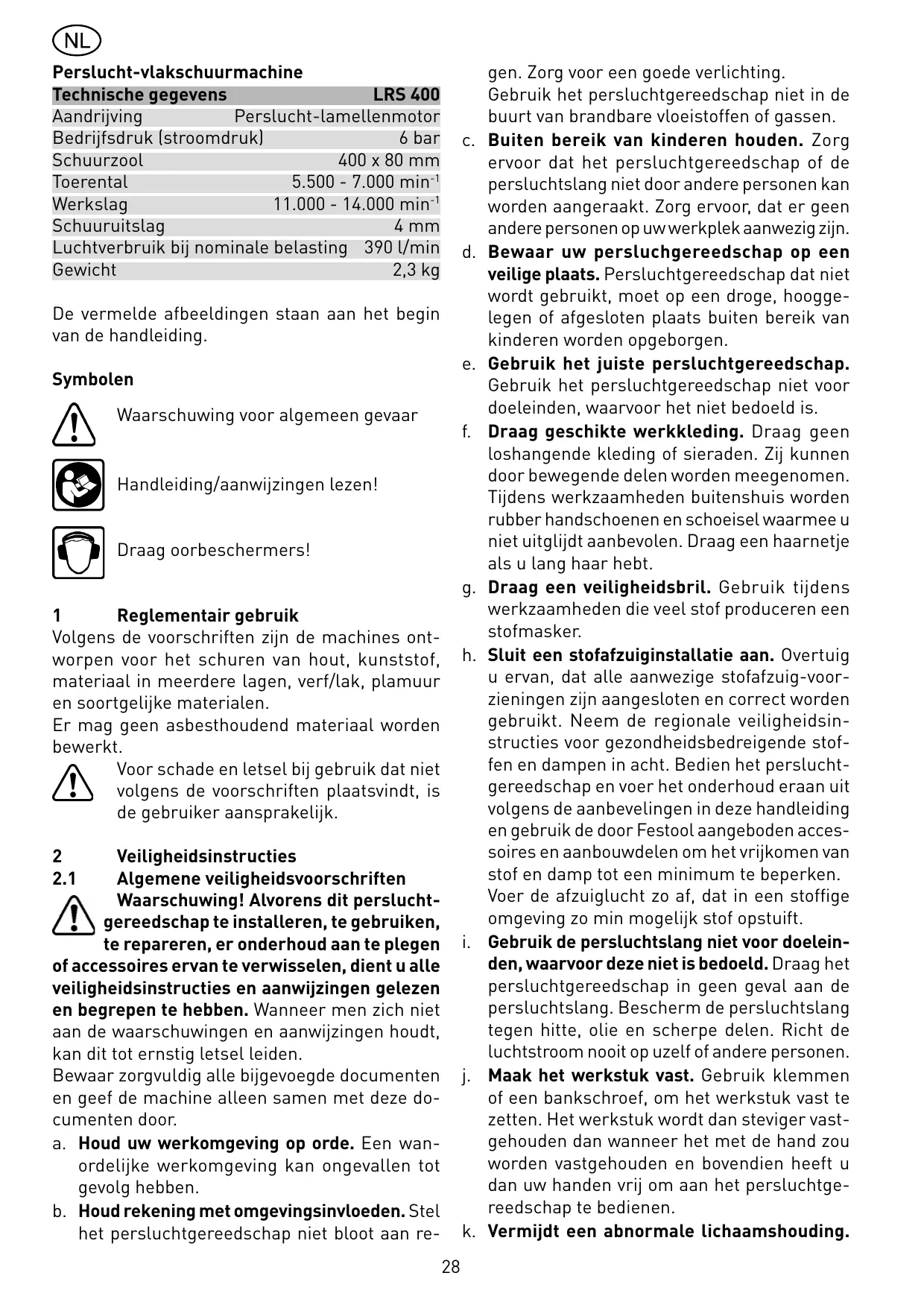

Technische geveens		LRS 400
Aandrijving	Perslucht-lamellenmotor
Bedrijfsdruk (stroomdruk)		6 bar
Schuurzool		400 x 80 mm
Toerental	5.500 - 7.000 min-1
Werkslag	11.000 - 14.000 min-1
Schuuruiitslag		4 mm
Luchtverbruik bij nominale belasting	390 l/min
Gewicht		2,3 kg

De vermelde afbeeldingen staan aan het begin van de handleiding.

Symbolen

Waarschuwing voor algemeen gevaar

Handleiding/aanwijzingen lezen!

Volgens de voorschriften zijn de machines ontworpen voor het schuren van hout, kunststof, materiaal in meertere lagen, verf/lak, plamuuren soortgelijke materialen.

Er mag geen asbesthoudend materiaal worden bewerkt.

Voor schade en letsel bij gebruik dat Niet volgens de voorschriften plaatsvindt, is de gebruiker aansprakelijk.

2 Veiligheidsinstructies

2.1 Algemene veriligeidsvoorschriften Waarschuwing! Alvorens dit persluchtgereedschap te installereren, te gebruiken, te repareren, er onderhoud aan te plegen of accessoires ervan te verwisselen, dient u alle veriligeidsinstructies en aanwijzingen gelezen en begrepen te hebben. Wanner men zich nicht aan de waarschuwingen en aanwijzingen houdt, kan dit tot ernstig letsel leiden.

Bewaar zorgvuldig alle bijgevoegde documenten en geef de machine alleen samen met deze documenten door.

a. Houd uw werkomgeving op orde. Een wanordelijkke werkomgeving kan ongevalten tot gevolg hebben.
b. Houd rekening met omgevingsinvloeden. Stel het persluchtgereedschap Niet bloat aan re-

gen. Zorg voor een goede verlichting.
Gebruik het persluchtgereedschap Niet in de buurt van brandbare vloeistoffen of gassen.

c. Buiten bereik van kinderen houden. Zorg ervoor dat het persluchtgereedschap of de persluchtslang Niet door andere Personen kan worden aangeraakt. Zorg ervoor, dat er geen andere Personen op uw werkplek aanwezig zich.
d. Bewaar uw persluchgereedschap op een veilige plaats. Persluchtgereedschap dat Niet worden gezruikt, moet op een droge, hoogge-legen of afgesloten plaats buiten bereik van kinderen worden opgeborgen.
e. Gebruik het juiste persluchtgereedschap. Gebruik het persluchtgereedschap Niet voor doeleinden, waarvoor het Niet bedoeld is.
f. Draag geschikte werkkleding. Draag geen loshangende kleding of sieraden. Zij{kunnen door bewegende delen worden meegenomen. Tijdens werkzaamheden buitenshuis worden rubber handschoenen en schoeisel waarmee u niet uitglijdt aanbevolen. Draag een haarnetje als u langhaar heb.
g. Draag een veiligheidsbril. Gebruik tijdens werkzaamheden die viel stof produceren een stofmasker.
h. Sluit een stofafzuiiginstallatie aan. Overtuig u ervan, dat alle aanwezig stofafzuiig-voorzieningen zijn aangesloten en correct worden gebruikt. Neem de regionale veiligheidsinstructies voor gezondheidsbedreigende stoffen en dampen in acheit. Bedien het persluchtgereedschap en voer het onderhoud eraan UIT volgens de aanbevelingen in deze handleiding en gebruik de door Festool aangeboden accessoires en aanbouwdelen om het vrijkomen van stof en damp tot een minimum te beperken. Voer de afzuiglucht zo af, dat in een stoffige omgeving zo min möglichst stof opstuift.
i. Gebruik de persluchtslang Niet voor doeleinden, waaroor deze Niet is bedoeld. Draag het persluchtgereedschap in geen geval aan de persluchtslang. Bescherm de persluchtslang gegen但它, olie en scherpe delen. Richt de luchtstroom nooit op uzelf of andere Personen.
j. Maak het werkstuk vast. Gebruik klemmen of een bankschroef, om het werkstuk vast te zetten. Het werkstuk worden dan steviger vastgehonden dan wonneer het met de hand zou worden vastgehonden en bovendien heeft u dan uw handen vrij om aan het persluchtgereedschap te bedieren.
k. Vermijdt een abnormale lichaamshouding.

Zorg ervoor dat u stevig staat en steeds in evenwicht bent.

l. Onderhoud het gereedschap zorgvuldig. Houd uw gereedschap scherp en schoon om zodoende goed en veilig te kunnen werken. Neem de onderhoudsvoorschriften en de aanwijzingen voor het verrangen van gereedschappen in acht. Controller de persluchtslang regelmatig en LAST doer een erkend vakman verrangen, wanner deze is beschadigd. Houd het gereedschap droog en vrij van olie en vet.
m. Koppel de persluchtslang los van de persluchtaanvoer. Wanner het persluchtgereedschap Niet worden gebruikt, voor onderhoudswerkzaamheden en wanner het gereedschap (bijv. zaagblad, boor of freesmachine) worden verwisseld.
n. Laat geen gereedschapssleutels op de machine zitten. Controller vór het inschakelen of sleutels en afstelgereedschap zich verwijderd.
o. Voorkom dat de machine per ongeluk start. Draag op de persluchtaanvoer aangesloten gereedschap Niet met de vinger op de drukschakelaar. Wees er zeker van, dat de schakelaar bij het aansluiten van de persluchtslang op de persluchtaanvoer is uitgeschakeld.
p. Wees attendant! Let goed op wat u doet. Ga met verstand te werk. Gebruik geen perslucht-gereedschap wonneer u Niet geconcentreerd bent. Het bedienings- en onderhoudspersoneel dient fysiek in staat te zich de grootte, de afmetingen en het vermogen van de machine te hanteren
q. Controleer het persluchtgereedschap op eventuele beschadigingen. Voordat u het persluchtgereedscap verder gezruikt,要去en veiligheidsvoorzieningen of Licht beschadigde onderdelen op een vlekkeloze en reglementaire werkung worden onderzoucht. Controleer of de bewegende delen vlekkeloos functioneren en Niet vastzitten en of er onderdelen beschadigd zich. Alle onderdelen要去en correct zich gemonteerd en aan alle voorwaarden voldoen, om er zeker van te zich, dat het persluchtgereedschap vlekkeloos werkct.

Beschadigde beveiligingen en onderdelen moeten op deskundige wijze door een erkende servicewerkplaats worden gerepareerd of verwangen, indien in de gebruiksaanwijzing niets anders staat aangegeven. Beschadigde schakelaars要去en door een service-werkplaats worden verwangen. Gebruik geen persluchtge

reedschap, waar bij de schakelaar Niet aan- enuitgeschakeld kan worden.

r. Attentie! Gebruik alleen accessoires of extra apparaten, die in de gebruiksaanwijzing worden vermeld of door de fabrikant worden aanbevolen (catalogus). Het gebruik van ander gereedschap en accessoires kan tot verwondeningen leiden.
s. Laat uw persluchtgereedschap door een vakman repareren. Dit persluchtgereedschap voldoet aan de desbeteffende veiligheidsvoorschriften. Reparaties+kunnen alleen dooreen vakman worden uitgevoerd, in alle andere geallen kunnen er ongelukken voor de gebruiker ontstaan.
t. Dit persluchtgereedschap mag alleen door gekwalificierde en geschoolde personen geinstalleerd, ingesteld en gebruikt worden. Door gebrek aan kwalificatie en scholing ontstaat een grotere kans op ongelukken.
u. Aan dit persluchtgereedschapogensen wijzigingen worden aangebrachte. Wijzigingen kunnendeffectiviteit van deveiligheidsmaatregelen verminderen en de risico's voor bedienerverhogen.
v. Houd de machine in een juiste stand. Wees erop voorbereid de normale of plotselinge bewegingen op te vangen - houd beiden handen gereed.

2.2 Machinespecifieke veiligheidsinstru-ties

• Wonneer bij het schuren explosieve of zelfont-brandende stoffen ontstaan, dan要去en+zondermeer de bewerkingsinstructies van de fabrikantvan het materiaal in acht worden genomen.
• Wonneer er bij het schuren stoffen vrijkomen, die schadelijk zijn voor de gezondheid,要去 de machine op een geschikte afzuigvoorziening worden aangesloten en bovendien要去 de veriligheidsvoorschriften voor de desbetreffende stof in achevent worden genomen.
• De werkdruk mag Niet hogerঐ dan 6,5 bar.
• De machine mag alleen in combinatie met schuurpapier worden gezruikt. Schuur-elementen of doorslijpschijven zijn nicht toegestaan.
• Werk alleen met goed gezuiverde perslucht. U kunt er van uitgaan dat dit het geval is, wanneer u de Festool-toevoerenheid VE gekruikt.
• Gebruik uitsluitend originele accessoires van Festool.
• Draag een geschikte persoonlijke veiligheidsuitrusting: gehoorbescherming, veiligheidsbril, stofmasker bij werkzaamheden waarbij stof

vrijkomt en veiligheidshandschoenen bij het bewerken van ruwe materialen en het wisselen van greedschap.

• Het toelaatbare toerental van de accessoires dient minstens zo groot te+zijn als het maximale toerental dat op de machine is aangegeven. Accessoires die sneller draaien dan toegestaan, hunnen stukspringen.
  Ga in een onbekende omgeving voorzichtig te werk. Er kan spreke+zijn van verborgen gevaar door stroom- of andere voedingsleidingen. Verzeker uervaan, dat er geen elektrische, gaspijp-of andere ledingen aanwezig+zijn die in geval van beschadiging door het gebruik van de machine tot een gevaarlijke situatie+kunnen leiden.

2.3 Restrisico's

Ook wonneer men zich aan alle relevante bouwvoorschriften houdt,{kunnen zich bij gebruik van de machine nog gevaarlijke situatuies voordoen, bijv. als gevolg van:

• Het wegliegen van werkstukdelen,
• Het wegliegen van werkstukdelen bij beschadigd gereedschap,
• Geluidsemissie,
• Houtstofemissie.

3 Informatie over geluidsoverlast en trilling

De volgens EN ISO 15744 bepaalde waarden bedragen gewoonlijk:

Geluidsdrukniveau 80 dB(A)

Geluidsvermogenniveau 91 dB(A)

Meetonzekerheidstoeslag K = 3 dB

Bij het werkken kan het geluidsniveau 85 dB(A) overschrijden. Draag oorbeschermers!

Trillingsemissiewaarde a_h en onzekerheid K bepaald volgens EN ISO 8662:

Handgreep a_h = 4,5 ~m / s^2 K = 2,0 ~m / s^2

Extra handgreep a_h = 4,0 ~m / s^2 K = 2,0 ~m / s^2

De aangegeven emissiewaarden (trilling, geluid) zijn gemeten volgens de testvoorwaarden in EN ISO 15 744/EN ISO 8662 en dieren voor de machinevergelijking. Aan de hand van deze waarden kan ook een voorlopige inschatting van de trillings- en geluidsbelastingijdens het gebruik worden gemaakt.

De aangegeven emissiewaarden gelden voor de belangrijkste toepassingen van het persluchtgereedschap. Wordt het persluchtgereedschapECHTER voor andere toepassingen of met ander

inzetgereedschap gebruikt, of is het onvoldoende onderhonden, dan kan hierdoor de trillings- en geluidsbelasting gedurende de hele werkelijk aanzienlijk worden verhoogd.

Met het oog op een vastgelegde werkperiode dieren voor een juiste beordeling ook de hierin optredende vrijloop- en stilstandtijden van de machine in acht te worden genomen. De belasting over de totile werkperiode kan op deze manier aanzienlijk worden verminderd.

4 Het aansluiten van de persluchttaanslui-ting en de ingebruikname

! Let er bij het aansluiten van de persluchtaanvoer op, dat het persluchtgereedschap is uitgeschakeld.

4.1 Het zuiveren van perslucht

Om er zeker van teijken, dat het Festool-persluchtgereedschap vlekkelooos werkkt, moet er steeds met de Festool-toevoerenheid VE worden gewerkt. De toevoerenheid bestaat uit filter, regelaar, condensaatafvoer en oliér en zorgt voor schone, geoliede perslucht zonder condensaat. De oliér要去 waar bij dusdanig worden afgesteld, dat er bijv. één keer per 7 - 10 minuteneen druppel olie aan de perslucht要去 worden toegevoegd.

Schade, die ontstaan is door gebrekkige zuivering van de perslucht, valt nicht onder de garantiebepaling.

Bij gezbruik van maximaal twee stuks Festoolpersluchtgereedschap adviseren wij de toevoereenheid met een 3/8 "aansluiting. Voor de persluchtaanvoer要去e compression wordengebruikt, die minimaal 500 l/min kan verpompben bij een werkdruk van 6 bar. De diameter van het leidingensysteme moet groot genoeg (minimaal 9 mm) zich.

4.2 Aansluiting IAS 2-slang

De Schuurmachine is een persluchtgereedschap, dat op het Festool-IAS 2-systeem kan worden aangesloten. De slangen in dit slangensystemezem van verantwoordelijk voor drie functies:

-persluchaanvoer [3-1]
-retourlucht [3-2]
- stofafzuiging [3-3]

Aansluiten en losmaken - zie afbeelding 2.

4.3 Ingebruikname

De schakelaar [1-1] dient als aan-/uit-schakelaar (I = aan / 0 =uit).

5 Installingen aan de machine

Voor alle werkzaamheden aan de machine要去 deze telkens worden losgekoppeld van de persluchtaanvoer.

5.1 Toerentalregeling

Het toerental kan met de stelknop [1-2] traploostussen 5.500 en 7.000min^-1 worden ingesteld. Hiermee kunt u de freessnelheid van het betreffende materiaal optimaal aanpassen.

5.2 Afzuiging

Het schuurstof worden door de afzuigkanalen in de schuurzool rechtstreeks van dewerkplek weg gezogen.

Om een optimale stofafzuiig te garanderen, adviseren wij gebruik te make n van Festoolafzuiigapparaten met aan-/uitschakeltechniek voor persluchtmachines te gebruiken.

5.3 Schuurmiddelen bevestigen

Op de Stickfix-schuurzolen kan zichklevend schuurmaterialial, zoals Stickfix-schuurpapier en schuuvliezen worden, bevestigd.

Het schuurmaterialial wordt gewoon op de schuurzool [1-3] gedrukt en na gebruik waar verwijderd.

Gebruik alleen originele Festool-schuur-middelen!

Gebruik alleen schuurzolen met onbeschadigd klittenband.

6 Onderhoud

Voor alle werkzaamheden aan de machine要去 deze telkens worden losgekoppeld van de persluchtaanvoer.

Alle onderhouds- en reparatiewerkzaamheden, waar voor het vereist is de motorbehuing te openen, mogen alleendoor een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

6.1 Lamellen

Na ca. 500 bedrijfsuren raden wij u aan de lamellen van de motor te lately verrangen.

6.2 Smering

Wonneer de machine langerearend hught stilgestaan, bijvoorbeeld na het weekend, moet depersluchtaansluiting [2-1] van de machine van 1 tot 2 druppels smeerolie worden voorzien.

6.3 Vervangen van de geluidsdempo

Om het vermogen van het persluchtwerktuig te behouden, moet de geluidsdemper op het IAS 2-aansluitstuk regelmatig door een neue worden verrangen.

7 Accessoires, gereedschap

Maak uitsluitend gebruik van de voor deze machine bestemde originele Festool-accessoires en het Festool-verbruiksmaterialial, waar deze system-componenten optimaal op elkaar zijn afgestemd. Bij het gebruik van accessoires en verbruiksmaterialiaal van andere leveranciers is een kwalitatieve beinvloeding van de werkresultaten en een beperking van de garantieaanspraken waarschijnlijk. Alaar gelang de toepassing kan de slijtage van de machine of de persoonlijke belasting van uzelf toenemen. Bescherm.daarom uzelf,uw machine en uw garantieaanspraken door uitsluitend gebruik te makev van originele Festool-accessoires en Festool-verbruiksmaterialiaal! De bestelnummers voor accessoires en gereedschap vindt u in uw Festool-catalogus of op het Internet bij "www. festool.com".

8 Afvoer

Geef het apparaat Niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze af! Neem de geldende nationale voorschriften in acht.

9 Garantie

Voor onsze toestellen verlenen we op materiaal- of productiefouten garantie conform de landspecifieke wettelijk bepalingen, minstensECHter 12 maanden. Binnen de lidstaten van de EU bedraagt de garantietermijn 24 maanden (bewijs door rekening of afleveringsbewijs). Schade door natururlijke slijtage, overbelasting, ondeskundige behandeling of schade voroorzaakt door de gebruiker of door gebruik ingaande gegen de aanwijzingen in de gebruiksaanwijzing of schade die bij de aankoop gekend was, blijft uitgesloten van de garantie. Ook schade die is terug te voeren op het gebruik van Nietoriginele accessoires en verbruiksmaterialien (bijv. steunschijf) worden nicht in aanmerking genomen. Klachten kuren alleen aanvaard worden als het toestel in+zijn geheel maar de leverancier ofaar een geauthoriseerde Festool-onderhoudswerkplaats teruggestuurd worden. Bewaar de gebruiksaanwijzing, veiligheidsvoorschriften, onderdelenlijst en het aankoopbewijs zorgvuldig. Overigens gelden de actuele garantiebepalingen van de fabrikant.

Opmerking

Vanwege de voortdurende research- en ontwikkelingswerkzaamheden zijn wijzigingen in de hier gegeven technische specificatie voorbehonden.
