BRUGSANVISNING LRS 400 FESTOOL

DK EF-konformitetserklaring: Vi erklærer at have alene ansvaret for, at dette produit er i overensstemmelse med de folgende normer eller normative dokumenter:

EN 792-8 i henhold til bestemmelsene af direktiverne 98/37/EG (indtil 28. dec. 2009), 2006/42/EG (fra 29. dec. 2009).

N CE-Konformitetserklæring. Vi erklærer på eget ansvar at dette produit er i overensstemmelse med følgende normer eller normative dokumenter:

EN 792-8 iht. Bestemmelsene i rådsdirektivene 98/37/EF (til 28. des. 2009), 2006/42/EF (fra 29. des. 2009).

REACH til Festoolprodukter,tilbehør og forbrugsmaterialie - Kemikalieloven REACH trådté i kraft i 2007 og er gældende i—hele Europa. Som "downstream-bruger" af kemikalier, dvs.producent af Produkter, tager vi vores informationspligt over for kunderne alvorlicht. Pá følgende hjemmeside finder du alto aktuelle informationer om de stoffer fra kandidatlisten, som voresprodukter kan indeholde.

2 Sakerhetsanvisningar

2.1 Allmanna sakerhetsanvisningar

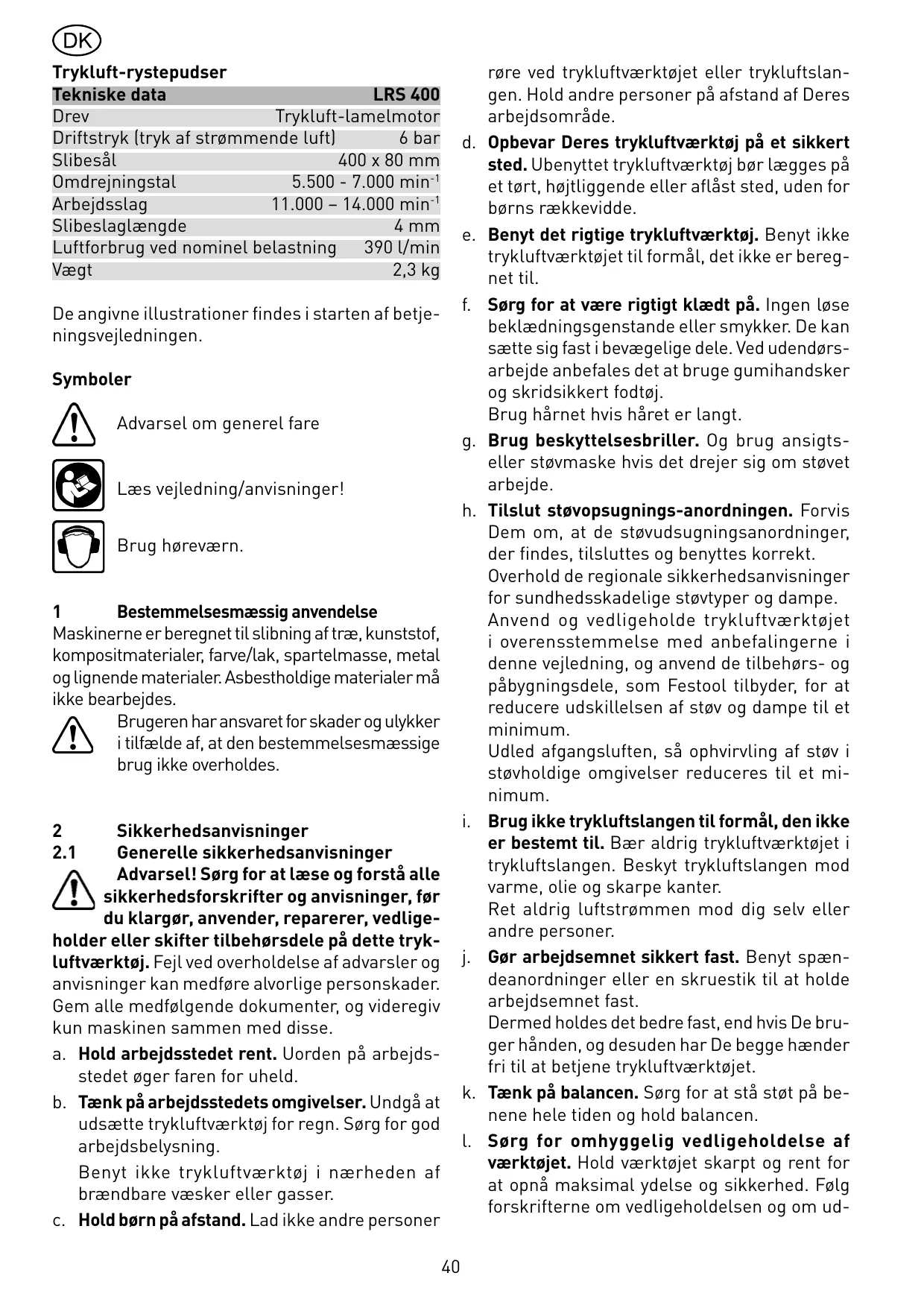

Tekniske data	LRS 400
Drev	Trykluft-lamelmotor
Driftstryk (tryk af strømmende luft)	6 bar
Slubesål	400 x 80 mm
Omdrejningstal	5.500 - 7.000 min-1
Arbejdsslag	11.000 - 14.000 min-1
Slubeslaglængde	4 mm
Luftforbrug ved nominel belastning	390 l/min
Vægt	2,3 kg

De angivne illustrationer findes i starten af betjeningsvejledningen.

Symboler

Læs vegledning/anvisninger!

Brug horeværn.

1 Bestemmelsesmaessig anvendelse

Maskinerne er beregnet til slimning af træ, kunststof, kompositmaterialer, farve/lak, spartelmasse, metal og lignende materialer. Asbestholdige materialer på ikke bearbejdes.

Brugeren har ansvaret for skader og ulykker i tilfælde af, at den bestemmelsesmæssige drug ikke overholds.

2 Sikkherhedsanvisninger

2.1 Generelle sikkerhedsanvisninger Advarsel! Sorg for at lese og forsta alle sikkerhedsforskrifter og anvisninger, ffor du klargor, anvender, reparer, vedligeholder eller skifter tilbehorsdele på dette trykluftvarktj. Fejl ved overholdelse af advarsler og anvisninger kan medfore alvorlige personskader. Gem alle medfolgende dokumenter, og videregiv kun maskinen sammen medppe.

a. Hold arbejdsstedet rent. Uorden på arbejdsstedet øger faren for uheld.
b. Tænk på arbejdsstedets omgivelser. Undgå at udsætte trykluftværktøj for regn. Sørg for god arbejdsbelysning. Benyt ikke trykluftværktøj iærheden af brændbare væsker eller gasser.
c. Hold børn på afstand. Lad/DDke andre personer

røre ved trykluftværktøjet eller trykluftslangen. Hold andre personer på afstand af Deres arbejdsområde.

d. Opbevar Deres trykluftværktjøp et sikkert sted. Ubenytet trykluftværktj bør lægges pa et tørt, højtliggende eller aflåst sted,.uden for børns rækkevidde.
e. Benyt det rigtige trykluftværktoj. Benyt/DD trykluftværktjet til formal, det/DD er beregnet til.
f. Sørg for at være rigtigt klædt på. Ingen løse beklaedningsgenstande eller smykker. De kan sætte sig fast i bevægelige dele. Ved udendørsrarbejde anbefales det at bruge gumihandsker og skridsikkert fodtøj.
Brug harnet hvis haret er langt.
g. Brug beskyttelsesbriller. Og brug ansigts-eller støvmaske hvis det drejer sig om støvet arbejde.
h. Tilslut støvopsugnings-anordningen. Forvis Dem om, at de støvudsugningsanordninger, der findes, tilsluttes og benyttes korrekt.

Overhold de regionale sikkerhedsanvisninger for sundhedsskadelige stovtyper og dampe. Anvend og vedligeholde trykluftværktjet i overensstemmelse med anbefalingerne iijkevejledning, og anvend de tilbehors- og pabygningsdele, som Festool tilbyder, for at reducere uiskillelsen af stov og dampe til et minimum.

Udled afgangsluften, sö ophvirvling af støv i støvholdige omgivelser reduceres til et minimum.

i. Brug/DD trykluftslangen til formul, den ikke er bestemt til. Bær aldrig trykluftværktjet i trykluftslangen. Beskyt trykluftslangen mod varme, olie og skarpe kanter.
Ret aldrig luftstrømmen mod dig selv eller andre personer.
j. Gør arbejdsemnet sikkert fast. Benyt spændanordninger eller en skruestik til at holde arbejdsemnet fast.
Dermed holds det bedre fast, end hvis De bruger handen, og desuden har De begge hender fri til at betjene trykluftværktøjet.
k. Tænk på balancen. Sørg for at stå støt på be-nene hele tiden og hold balancen.
l. Sørg for omhyggelig vedligeholdelse af værktøjet. Hold værktøjet skarpt og rent for at opnå maksimal ydelse og sikkerhed. Følg forskrifterne om vedligeholdelsen og om ud-

skiftningen af dele. Kontroller regelmæssigt trykluftslangen og få den udskiftet af en anerkendt fugmand, hvis den er beskadiget.

Hold händtagene tørre og frie for olie og fedt.

m. Afbryd trykluftslangen fra trykluftforsyningen. Når trykluftværktøjet ikke bruges, før servicearbejde og ved udskiftning af isættelsesværktøj som f.eks. savklinge, bor, fræser.
n. Fjern justeringsnøgle aller skruenøgle. Kontroller inden værktøjet startes om justeringsnøgler aller skruenøgler er fjernet.
o. Undgå ufriviligt start af værktøjet. Bær ikke et trykluftværktøj, som er tilsluttet trykluftforsyningen, med fingeren på afbryderknappen. Forvis Dem om, at afbryderen er slæt fra,ningartrykluftslangen sluttes tiltrykluftforsyningen.
p. Vær opmaerkso. Se hele tiden på det De arbejder med.

Brug/DDt, nAr De er ukoncentreret.

Operatoren og vedligeholdelsespersonalet skal fysisk vaere i stand til at händtere maskinen sørrelse, vægt og ydelse

q. Kontroller trykluftværktøjt med hensyn til eventuelle beskadigelser. Før trykluftværktø-jet tages i brug ingen, skal beskyttelsesanordninger erler let beskadigede dele omhyggeligt undersøges for, om de fungerer fejlfrit og bestemmelsesmæssigt.

Kontroller, om de bevægelige dele fungerer fejlfrit og ikke sætter sig fast, og om dele er beskadigede.

Alle dele skal vare monteret korrekt og opfylde alle betingelser for at sikre en fejlfri drift af trykluftværktøjet. Beskadigede dele ellersikkerhedsanordninger bør repareres ellerskiftes ud af et autoriseret service-værksted, hvis ikke andet angives på andet sted i dette brugsanvisning.

Beskadigedekontakterskal skiftesud af et autoriseret servicevorksted.

Brug/DDtj, hvor afbryderen ikke kan slas til og fra.

r. Vigtigt! Benyt kun tilbehør og supplerende udstyr, som er opført i brugsanvisningen eller anbefales af producenten (katalog). Hvis De bruger andet isættelsesværktøj og andet tilbehør, kan De risikere atkommen til skade.
s. Få Deres trykluftværktøj repareret af en fagmand. Dette trykværktøj overholder de relevante sikkerhedsbestemmelser.

Reparationer må kun udføres af en fagmand, ellers risikerer brugeren at blive udsat for ulykker.

t. Dette trykluftværktj må kun klargøres, indstilles og anvendes af kvalificerede og uddannede personer. Uden de rette kvalifikationer og den rette uddannelse er der forhøjet fare for ulykker.
u. Dette trykluftværktøj må ikke æendres. Ænderinger kan forringe sikkerhedsanordningerne Funktion og forøge risikoen for operatoren.
v. Hold maskinen korrekt. Vær parat til at neutralisere de sædvanlige eller pludselige bevægelser - hold begge hænder klar.

2.2 Maskinspecifikke sikkerhedsanvisin-ger

• Hvis man under slimning må regne med eksplo-sivt eller selvantændeligt støv, skal man tage hensyn til material-eleverandørens henvisninger for bearbjdning.
• Hvis der ved slibningen opstår sundheds-skadeligt støv, skal maskinen sluttes til en egnet udsugningsanordning, og de for arbejdsmaterialiet gældende sikkerheds-forskrifter skal overholds.
• Driftstrykket må ikke overskride 6,5 bar.
• Brug egnede personlige værnemidler: Hø-reværn, beskyttesesbriller, støvmaske ved støvende arbejde, beskytteseshandsker ved ru materialer og ved skift af værktøj.
• Maskinen må kun bruges med slibepapir. Slibelegemer eller skæreskiver er/DDke tilladte.
• Arbejd kun med korrekt behandlet trykluft. Dette er sikret, nagr De anvender Festool-forsyningsenheden VE.
• Brug kun originalt Festool-tilbehør.
• Tilbehorets tilladte omdrejningstal skal vare mindst sa hjt som det maksimale omdrejningstal, der er angivet pa maskinen. Tilbehorsdele, som drejer hurtigere end tilladt, kan briste.
• Gå forsigtig frem iukendte omgivelser. Der kan vare skjulte farer på grund af strømledninger erler andre forsyningsledninger. Kontrollér, at der/DDke findes elektriske ledninger, gasrrolledninger osv., som i tilfælde af beskadigelse gennem brug af maskinen kan medføre farer.

2.3 Restrisici

På trods af overholdelse af alle relevante byggeforskrifter kan der opstå fares situationer, narraskinen betjenes, f.eks. gennem:

• Arbejdsemnedele, der flyver væk,
  Værktøjsdele, der flyver væk ved beskadiget værktj,
• Stojemission,
• Træstøvsemission.

3 Larm- og vibrationsoplysninger

Værdierne, der er registreret i henhold til EN ISO 15744 udgør typisk:

Lydniveau 80 dB(A)

Lydeffektniveau 91 dB(A)

Måleusikkerhedstillæg K = 3 dB

Ved arbejdet kan et lydniveveau på 85 dB(A) blive overskredet. Brug horeværn.

Vibrationsemission a_h og usikkerhed K malt iht. EN ISO 8662:

Handgreba=4,5m/s2

$$ K = 2, 0 \mathrm {m} / \mathrm {s} ^ {2} $$

Ekstrahandgreba=4,0m/s2

$$ K = 2, 0 \mathrm {m} / \mathrm {s} ^ {2} $$

De angivne emissionsværdier (vibration, stj) bev malt i henhold til prvebetingelserne i EN ISO 15 744/EN ISO 8662 og tjener til sammenligning af maskiner. De kan ogsa bruges til forelbig bedommelse af vibrations- og stjbelastningen ved brug.

De angivne emissionsværddier gælder ved almin-delig brug af trykluftværktøjet. Hvis trykluftværktøjet bruges til andre opgaver erler med andre værktøjer, eller hvis det vedligeholds utilstræk-keligt, kan vibrations- og stjbelastningen stige betragteligt over tid. For at opnå en præcis vurdering inden for et angivet tidsrum skal maskinens anførte tomgangs- og stilstandstider øgså tages med i betragtning. Det kan nedsætte belastningen over det samlede arbejdstidsrum betydeligt.

Pas på, at trykluftværktøjet er slukket,ningar tilsluttes.

4.1 Trykluftbehandling

For at sikre en fejlfri Funktion af Festool-trykluftværktoget skal der altid arbejdes med Festool-for-syningsenheden VE. Forsyningsenheden, der bestar af filter, regulator, kondensatafledning og smorer, sørger for ren, kondensatfri og olieret trykluft. Smoreren skal indstilles sādan, at der tilsættes en dräbe olie til trykluften ca. hver 7.-10. minut.

Skader, som opstår på grund af mangelfuld trykluftbehandling, er/DDke omfattet af garantien.

Ved anvendelse af op til to Festool-trykluftværktøjer anbefaler vi forsyningsenheden med en 3 / 8^ -tilslutning. Til trykluftforsyningen skal der vælges en kompressor, der giver mindst 500 l/min ved et driftstryk på 6 bar. Ledningsystemet skal have en tilstrækkelig stor diameter (mindst 9mm ).

4.2 Tilmutting IAS 2-slange

Slibemaskinen er et trykluftværktøj, der er beregnet til tilslutning til Festool-IAS 2-systemet. Dette slangesystem forener tre funktioner i énslange:

För alt arbejde på maskinen skal maskinen alto afbrydes fra trykluftforsyningen.

5.1 Hastighedsregulering

Med stillehjulet [1-2] kan hastigheden indstilles trinlost mellem 5.500 og 7.000min^-1 . Derved kan De foretage en optimal tilpasning af skarehastig-heden til det givne arbejdsemne.

5.2 Udsugning

Slibestøvet suges væk direkte ved stedet gennem udsugningskanalerne i slibesålen.

For at opnå en optimal støvudsugning anbefaler vi at bruge Festool-udsugningsaggregater med tænd-/sluk automatik til trykluftmaskiner.

5.3 Pasaetning af的比例

På Stickfix-sibesålene kan der fastgøres selvhæftende slibemidler som Stickfix-slibepapir og sibevlies.

Slibemidlerne trykkes ganske enkelt på slibesålen [1-3] og trækkes afigen after brug.

! Anvend kun originale Festool sibemidler!

Brug kun slibesåle med ubeskadiget velcrobelægning.

Før alt arbejde på maskinen skal maskinen alto afbrydes fra trykluftforsyningen. Alt service- og vedligeholdelsesarbejde, hvor man skal abne motorkabinetet, ma udelukkende gennemfores af et autoriserret kundeservice-verksted.

6.1 Lameller

After ca. 500 driftstimer anbefaler vi at få skiftet motorens lameller ud.

6.2 Smoring

After længere stilstand, f.eks. after en weekend, skal der dryppes 1 til 2 dræber smøreolie i maskinen tryklufttilslutning [2-1], for maskinen tages i brug igen.

6.3 Udskifting af lyddæmperen

For at bevare trykluftværktjets ydelse skal lyddæmperen på IAS 2-tilslutningsstykket med regelmæssige mellemrum udskiftes med en ny.

7 Tilbehør, værktøj

Anvend udelukkende det originale Festool-tilbehør og Festool-forbrugsmaterialie, som er beregnet til maskinen, dappe systemkomponenter er tilpasset optimalt til hinanden. Ved anvendelse af tilbehør og forbrugsmaterialie af andere mærker skal man regne med en forringelse af arbejdsresultaterne og en begrænsning af garantien. Altefter anvendelse kan maskinen opslides hurtigere ellcr brugeren belastes mere end nødvdendigt. Pas derfor på Dem selv, maskinen og garantien ved udelukkende at anvende originalt Festool-tilbehør

og Festool-forbrugsmaterialie!

Bestillingsnumrene for tilbehør og værktøj kan du finde i dit Festool-katalog eller på internettet under "www.festool.com".

8 Bortskaffelse

Smid jakke maskinen i husholdningsaffaldet!

Maskiner, tilbehør og emballage skal tilføres en miljøvenlig form for genbrug! Overhold de gældende nationale regler.

9 Garanti

I henhold til de respektive landes lovmaessige bestemmelseyder vi garanti for materiale-ller produktionsfejl, dog mindst pa en periode af 12 maneder. I EU-medlemsstaterne udgør garanti-perioden 24 maneder (faktura aller ffolgeseddel gælder som dokumentation). Garantien dækker ikke fejl, der matte opsta som følge af naturligt slid, overbelastning, ukorrekt handtering uller fejl, der forårsages af brugeren aller,anden anvendelse, der er i modstrid med brugsanvisningen uller fejl, der var kendt ved købet. Garantien dækker heller ikke fejl, der skyldes anvendelse af ikke-originalt tilbehør og forbrugsmaterialie (f.eks.bagskiver).

Reklamationer kan kun anerkendes, hvis maskinen sendes uadskilt til leverandoren erler til et autoriseret Festool-serviceværksted. Opbevar brugsanvisningen, sikkerhedsanvisninger,reservedelslisten og kvitteringen på et sikkert sted. Desuden gælder de til enhver tid gældende garantibetingelser fra producenten.

Bemærkning

På ground af konstant forsknings- og udviklingsarbejde forbeholds retten til at gennemføre ændringer af de tekniske oplysninger.

Anvisning / les merknader!

Bruk Øreklokker!

Operatoren og vedlikeholdspersonell mäfysisk vare i stand til Å händtere störrelsen, massen og effekten til maskinen

Under arbeid kan lydnivæt på 85 dB(A bli overdskredet. Bruk øreklokker!
