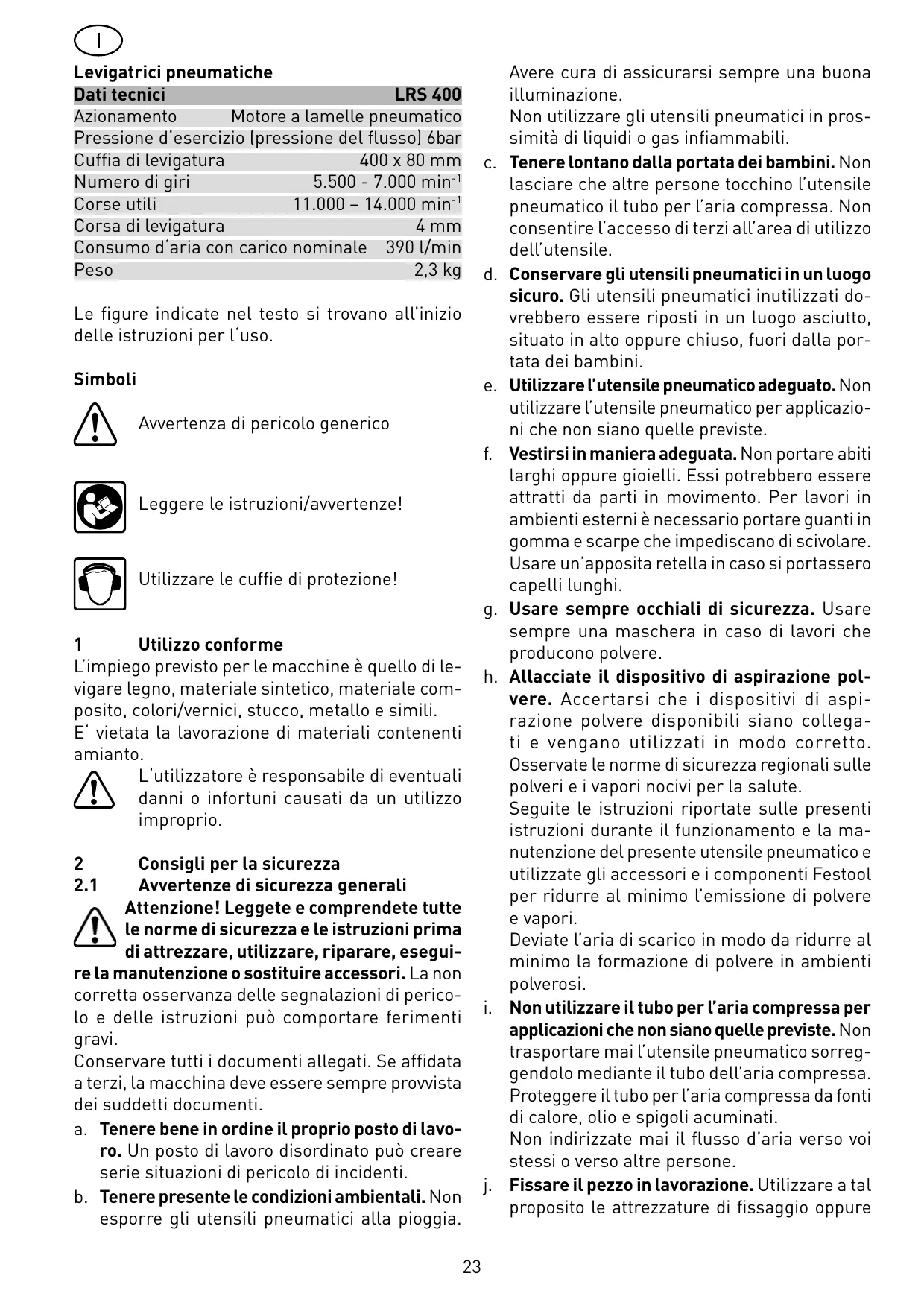

Levigatrici pneumatiche

Dati tecnici	LRS 400
Azionamento	Motore a lamelle pneumatico
Pressione d'esercizio (pressione del flusso) 6bar
Cuffia di levigatura	400 x 80 mm
Numero di giri	5.500 - 7.000 min-1
Corse utili	11.000 - 14.000 min-1
Corsa di levigatura	4 mm
Consumo d'aria con carico nominale	390 l/min
Peso	2,3 kg

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

Simboli

Avvertenza di pericololo generico

Leggere le istruzioni/avvertenze!

Utilizzato le cuffie di protezione!

1 Utilizzo conforme

L'impiego previsto per le macchine è quello di levigare legno, materiale sintetico, materiale composito, colori/vernici, stucco, metallo e simili.

E' vietata la lavorazione di materiali contenti amianto.

L'utilizzatore è responsable di eventuali danni o infortuni causati da un utilizzo improprio.

2 Consigli per la sicurezza

2.1 Avvertenze di sicurezza generali

Attenzione! Leggete e comprendete tutte le norme di sicurezza e le istruzioni prima di attrezzare, utilizzare, riparare, eseguire la manutenzione o sostituire accessori. La non corretta osservanza delle segnalazioni di pericolò e delle istruzioni cui lo sono comportare ferimenti gravi.

Conservare tutti i documenti allegati. Se affidata a terzi, la macchina deve essere sempre provvista dei suddetti documenti.

a. Tenere bene in ordine il proprio posto di lavoro. Un posto di lavoro disordinato cui creare seriie situazioni di pericolò di incidenti.
b. Tenere presente le condizioni ambientali. Non esporre gli utensili pneumatici alla pioggia.

Avere cura di assicurarsi sempre una buona illuminazione.

Non utilizzato gli utensili pneumatici in prossimità di liquidi o gas infiammabili.

c. Tenere lontano alla portata dei bambini. Non lasciare che altre persone tocchino l'utensile pneumatico il tubo per l'aria compressa. Non consentire l'accesso di terzi all'area di utilizzo dell'utensile.
d. Conservare gli utensili pneumatici in un luogo sicuro. Gli utensili pneumatici inutilizzati dovrebbero essere riposti in un luogo asciutto, situato in alto oppure chiuso, fuori alla portata dei bambini.
e. Utilizzato l'utensile pneumatico adeguato. Non utilizzato l'utensile pneumatico per applicazioni che non siano quella previste.
f. Vestirsi in maniera adeguata. Non portare abiti larghi oppure gioielli. Essi potrebbero essere attratti da parti in movimento. Per lavori in ambienti esterni è necessario portare guanti in gomma e scarpe che impediscano di scivolare. Usare un'apposita retella in caso si portassero capelli lunghi.
g. Usare sempre occhiali di sicurezza. Usare sempre una maschera in caso di lavori che producono polvere.
h. Allacciate il disposativo di aspirazione polvere. Accertarsi che i disposativi di aspirazione polvere disponibili siano collegati e vengano utilizzati in modo corretto. Osservate le norme di sicurezza regionali sulle polveri e i vapori nocivi per la salute.

Seguite le istruzioni riportate sulle presenti istruzioni durante il funzionamento e la manutenzione del presente utensile pneumatico eutilizzate gli accessori e i componenti Festool per ridurre al minimo l'emissione di polvere e vapori.

Deviate l'aria di scarico in modo da ridurre al minimo la formazione di polvere in ambienti polverosi.

i. Non utilizzato il tubo per l'aria compressa per applicazioni che non siano quella previste. Non trasportare mai l'utensile pneumatico sorregendolo mediante il tubo dell'aria compressa. Proteggere il tubo per l'aria compressa da fonti di calore, olio e spigoli acuminati.
Non indirizzate mai il flusso d'aria verso voi stessi o verso altre persone.
j. Fissare il pezzo in lavorazione. Utilizzato a tal proposito le attrezzature di fissaggio oppure

una morsa a vite, in modo da bloccare il pezzo in lavorazione. Queste attrezzature consentono di fissare il pezzo in modo più sicuro rispetto a quanto sia possibilefare tenendolo con una mano, ed inoltre entrambé le mani saranno libere per utilizzato l'utensile pneumatico.

k. Evitare posizioni malsicure! Si raccomanda di tenere una posizione di lavoro sicura che permetta di Maintainere sempre l'equilibrio.
l. Curare scrupolosamente i propri utensili. Presupposto per poter lavorare bene ed in maniera sicura è mantenere i propriuti utensili ben affiliati e puliti.Seguire le direttive relative alla manutenzione e leindicazioni relative alla sostituzione di utensili soggetti ad usura. Controllare regolarmente il tubo per l'aria compressa e, qualora risultasse danneggiato, farlo sostituire da personale specializzato. Mantenere le impugnature asciutte e libero da olio e grasso.
m. Staccare il tubo alla relativa alimentazione per l'aria compressa. In caso di mancato utilizzo dell'utensile pneumatico, prima della manutenzione ed in occasione della sostituzione degli utensili da utilizzato, come ad esempio lame per segatrici, punte da trapano, frese.
n. Non lasciare attrezzi di servizio inserti sull'apparecchio. Prima diMETTERe l'apparecchio in funzione, assicurarsi che non siano rimaste inserte chiavi od attrezzi di servizio.
o. Assicurarsi contro avviamenti accidentali. Non trasportare un utensile pneumatico collegato all'aria compressa tenendo il dito sull'interruttore di accensione. Accertarsi che, nel momento in cui il tubo per l'aria compressa viene collegato all'alimentazione pneumatica, l'interruttore sia disinserito.
p. Concentratevi sull'operazione di lavoro. Eseguire i propri dilavori con la dovuta concentrazione. Non utilizzato l'utensile pneumatico qualora si averta una mancanza di concentrazione. Il personale addetto al funzionamento e alla manutenzione deve essere fisicamente in grado di gestire l'utensile per quanto riguarda le sue dimensioni, il suo peso e la sua potenza
q. Controllare l'utensile pneumatico per individuare eventuali danneggiamenti. Prima di un ulteriore utilizzo dell'utensile pneumatico, i dispositivi di sicurezza oppure i componenti lievamente danneggiati devono essere eliminati accuramente per garantirne le per

fette e conformi condizioni di funzionamento. Verificare se le parti mobili funzionano perfettamente essere incepparsi oppure se risultano danneggiate. Tutti i componenti devono essere montati correttamente e soddisfare i correspondenti requisiti, al fine di garantire un perfetto funzionamento dell'utensile pneumatico. I dispositivi di sicurezza lesi e le parti danneggiate devono essere riparati o sostituita a regola d'arte da personale specializzato, salvo nei casi in cui nel manuale per l'operazione siano riportateindicazioni diverse. Gli interrupttori danneggiati devono essere sostituita da personale specializzato. Non utilizzato alcun utensile pneumatico nel quale non sia possibile inseire/disinserire l'interruttore di commutazione.

r. Attenzione! Utilizzato esclusivamente gli accessori o gli utensili ausiliari elencati nelle istruzioni per l'uso o che siano stati raccomandati dal produttore (catalogo). L'impiego di altri utensili ausiliari e di altri accessori potrebbe causare pericololo di lesioni.
s. Fare eseguire le eventuali riparazioni dell'apparecchio pneumatico da personale specializzato. Il presente apparecchio pneumatico risponde alle normative di sicurezza pertinenti. Le riparazioni devono essere eseguite esclusivamente da personale specializzato, in caso contrario potrebbero verificarsi incidenti per l'operatore.
t. Questo utensile pneumatico deve essere attrezzato, regolato ed utilizzato esclusivamente da persona qualificate e addestrate. Senza qualificazione e addestramento c'è un più alto rischio di incidenti.
u. Questo utensile pneumatico non deve essere modificato. Le modifiche possono ridurre l'efficacia dei dispositivi di sicurezza e aumento i rischi per l'operaore.
v. Impugnate la macchina in modo corretto. Siate pronti a contrastare i movimenti consueti o improvvisi - tenete pronte entrambe le mani.

2.2 Avvertenze di sicurezza specifiche della macchina

• Se nella levigatura si sviluppano polveri esplosive o infiammabili si devono osservare scrupolosamente le norme di lavorazione del produttore del materiale.
• Nel caso in cui venissero generate, durante le operazioni di levigatura, polveri nocive per la salute, la macchina dovrè essere collegata ad

un adeguato dispositivo di aspirazione polvere e dovranno essere osservate le vigenti prescrizioni riguardanti la sicurezza.

• La pressione d'esercizio non dev'essere superiore a 6,5 bar.
• La macchina dev'essere utilizzata solamente con carta abrasiva. Non sono consentiti corpi abrasivi o dischi per troncatura alla mola.
• Utilizzato l'utensile solamente con la corretta regolazione dell'aria compressa. Questo è garantito nel caso in cui venga impiegata l'unità di alimentazione VE Festool.
• Utilizzare solo accessori Festool originali.
• Indossare l'equipaggiamento protettivo personale adeguato: protezioni acustiche, occhiali protettivi, mascherina antipolvere in caso di lavorazioni che generano polvere, quanti protettivi per la lavorazione di materiali grezzi e durante la sostituzione degli utensili.
• Il numero di giri ammesso dell'accessorio deve essere almeno pari al numero di giri massimo previsto per la macchina. Gli accessori con numero di giri superiore a quanto consentito, possono scoppiare.
• Procedete con cautela se l'ambiente non è noto. Possono esservi pericolì nascosti rappresentati da linee di corrente o altre linee di alimentazione. Assicuratevi che non siano presenti cavi elettrici, tubazioni del gas, ecc...che potrebbero costituire un pericolò in caso di danneggiamento a seguito dell'utilizzo della macchina.

2.3 Rischi residui

Nonostante siano state rispetto delle principali prescrizioni costruttive, è possibile che durante l'utilizzo della macchina esistano ancora dei pericoli, come ad esempio:

• Possono volar via parti del pezzo in lavorazione,
• Possono volar via parti del pezzo in lavorazione a causa di un utensile danneggiato,
• Emissioni rumorose,
• Emissione di polvere di legno.

3 Informazioni sulla rumorosità e sulle vibrazioni

I valori rilevati in base alla norma EN ISO 15744.
riportano caratteristicamente:

$$ \text {L i v e l l o d i p r e s s i o n e a c u s t i c a} \quad 8 0 \mathrm {d B (A)} $$

$$ \text {L i v e l l o d i p o t e n z a s o n o r a} \quad 9 1 \mathrm {d B (A)} $$

$$ \text {T o l l e r a n z a p e i n c e r t e z z a d i m i s u r a} \quad K = 3 \mathrm {d B} $$

Durante le lavorazioni cui possono essere superrato il livello di rumorosità di 85 dB(A). Utilizzare le cuffie di protezione!

Valore dell'emissione di vibrazioni a_h e incertezza K rilevati secondo la norma EN ISO 8662:

$$ \begin{array}{l l} \text {I m p u g n a t u r a} & a _ {h} = 4, 5 \mathrm {m} / \mathrm {s} ^ {2} \ & K = 2, 0 \mathrm {m} / \mathrm {s} ^ {2} \end{array} $$

$$ \begin{array}{c} \text {I m p u g n a t u r a s u p p l e m e n t a r e} \quad a _ {h} = 4, 0 \mathrm {m / s ^ {2}} \ \hskip 1 4. 2 2 6 3 7 8 p t K = 2, 0 \mathrm {m / s ^ {2}} \end{array} $$

I valori di emissione indicati (vibrazioni, rumori) sono stati misurati secondo le condizioni di prova contentute in EN ISO 15744/EN ISO 8662 e servono per il confronto fra le macchine. Sono utilizzabilianche per una valutazione provvisoria del carico vibratorio e di rumore durante il funzionamento. I valori delle emissioni indicate sono rappresentativi delle principali applicazioni dell'utensile pneumatico. Se tuttavia l'utensile viene utilizzato per altre applicazioni, con altri utensili o se viene eseguita una manutenzione insufficiente, possono augmentare notevolmente le vibrazioni e i rumori nell'intero ambiente di lavoro. Per un'esatta valutazione durante un periodo di lavoro prestabilito, si deveanche tener conto dei tempi di funzionamento a vuoto e di arresto della macchina inesso compresi. Questo può ridurre notevolmente il carico durante l'intero periodo di lavoro.

4 Collegamento dell'aria compressa e messa in funzione

Assicurarsi che, quando viene allacciata l'aria compressa, l'utensile pneumatico sua scollegato.

4.1 Preparazione dell'aria compressa

Al fine di garantire un perfetto funzionamento degli utensili pneumatici Festool, questi devono essere sempre utilizzati in combinazione con l'unità di alimentazione VE Festool. Consistente infiltrro, regolatore, scarico condensa ed oliatore, l'unità di alimentazione garantisce l'apporto di aria compressa pulita, priva di condensa ed oliata. Per questo scopo, l'oliatore dev'essere regolato in modo tale che una goccia d'olio venga aggiunta all'aria compressa agli 7-10 minuti.

Eventuali danni imputabili ad una errata preparazione dell'aria compressa sono escludi da qualsiasi rivendicazione di garanzia.

Nel caso in cui vengano impiegati fino a due utensili pneumatici Festool, si raccomanda l'utilizzo dell'unità di alimentazione provvista di un attacco da 3/8 ". Per l'alimentazione dell'aria compressa dev'essere impiegato un compressore che disponga di una portata di almeno a 500 l/min con una pressione d'esercizio di 6 bar. Ilsystema di tubazioni deve avere un diametro sufficientemente grande (almeno 9 mm).

4.2 Attacco per tubo IAS 2

La levigatrice è un utensile pneumatico collegabile alsystema IAS 2 Festool. Questo systemadi tubi flessibili sintetizza tre funzioni in un unico tubo: - alimentazione dell'aria compressa [3-1] -riciclo dell'aria di scarico [3-2] -aspirazione della polvere [3-3] Montaggio e smontaggio - vedere figura 2.

4.3 Messa in funzione

L'interrottore [1-1] funziona come interrottore 0n / 0ff ( l = 0n / 0 = 0ff ).

5 Impostazioni della macchina

Prima di eseguire qualsiasi intervento sulla macchina scollegare sempre la macchina stessa dall'alimentazione dell'aria compressa.

5.1 Regolazione del numero di giri

Con la rotella di regolazione [1-2] è possibile impostare il numero di giri con variazione continua tra 5.500 e 7.000 min ^-1 . In tal modo sarebbe adeguare in maniera ottimale la velocità di taglio ai materiali di volta in volta utilizzati.

5.2 Aspirazione

La polvere generata durante la levigatura viene aspirata, mediante i canali di aspi-razione presenti nella cuffia di levigatura, direttamente nel punto in cui avviene la levigatura.

Per garantire un'ottimale aspirazione della polvere, si raccomanda l'impiego di apparecchi di aspirazione Festool per utensili pneumatici, provvisti di dispositivo automatico di attivazione/ disattivazione.

5.3 Fissaggio dell'elemento levigante

Sulle cuffie di levigatura Stickfix possono essere fissati abrasivi autoaderenti come ad esempio le carte abrasive Stickfix ed i velli di levigatura.

Gli abrasivi vengono semplicamente collocati a pressione sulla cuffia di levigatura [1-3] e nuovamente rimossi dopo l'uso.

Utilizzare solo elementi di levigatura originali Festool!

Utilizzare solamente cuffie di levigatura con un rivestimento a lappole che non sia danneggiato.

6 Manutenzione e cura

Prima di eseguire qualsiasi intervento sulla macchina scollegare sempre la macchina stessa dall'alimentazione dell'aria compressa.

Tutti i lavori di manutenzione e riparazione per i quali sia necessario apriere la scatola del motore devono essere eseguiti esclusivamente da un Centro Assistenza Clienti autorizzato.

6.1 Lamelle

Dopo ca. 500 ore di funzionamento si raccomanda di far sostuire le lamelle del motore.

6.2 Lubrificazione

Dopo un lungo periodo di inattività, ad esempio dopo un week-end, prima di mettere in funzione l'utensile è necessario aggiungere 1 - 2 gocce di olio lubrificante nell'attacco dell'aria compressa [2-1] della macchina.

6.3 Sostituzione del silenziatore

Per ottenere le previste prestazioni dell'utensile pneumatico, è necessario sostuire, ad intervalli regolari, il silenziatore del connettore IAS 2 con un nuovo silenziatore.

7 Accessori, utensili

Utilizzare esclusivamente gli accessori originali Festool e il materiale di consumo Festool previsti per questa macchina, perché questi componenti diSYSTEMA sono perfettamente compatibili tra di loro. L'utilizzo di accessori e materiale di consumo di altri produttori cui pregiudicare la qualità dei risultati di lavoro e comportare una limitazione della garanzia. A seconda dell'applicazione, cui aumentare l'usura della macchina o possono aumentare le sollecitazioni per l'utilizzato. Pertanto raccomandiamo di salvaguardare sempre se stessi, la macchina e la garanzia utilizzando esclusivamente accessori originali Festool e materiale di consumo Festool!

I numeroi d'ordine per accessori e utensili si trovano nel catalogo Festool o su Internet alla ricerca "www.festool.com".

8 Smaltimento

Non gettate gli utensili elettrici nei rifiuti domestici! Provedere ad uno smaltimento ecologico degli utensili elettrici, degli accessori e degli imballaggi! Osservare le disposizioni nazionali in vigore.

9 Garanzia

Per i nostri elettroutensili forniamo una garanzia per difetti del materiale o difetti di produzione conforme alle disposizioni in vigore nei rispettivi paesi e comunique con una durata minima di 12 mesi. All'interno degli stati dell'UE la durata della garanzia è pari a 24 mesi (comprovata alla fattura o dal documento d'acquisto). Sono escludi alla garanzia eventuali danni che, in particolare, possano essere ricondotti a naturale usura/logoramento, sovraccarico, utilizzo non conforme, oppure danni causati dall'utilizzatore o imputabili ad altri usi contrari a quanto previsto dal manuale d'istruzioni o più recenti difetti noti al momento dell'acquisto. Vengono parimenti escludianche i

danni derivanti dall'impiego di accessori e materiale di consumo (ad es. platorelli) non originali. Eventuali reclami potranno essere riconosciuti solamente se l'electroutensile verrà rispedito, integro, al fornitore o ad un centro di Assistenza clienti autorizzato Festool. Conservare con cura il manuale d'uso, le avventenze di sicurezza, l'élenco delle parti di ricambio ed il documento comprovante l'acquisto. Per il resto sono valide le attuali condizioni di garanzia del costruttore.

Nota

Dati i costanti lavori di ricerca e sviluppo i dati tecnici qui forniti potrebbero subire variazioni.
