BEDIENUNGSANLEITUNG LRS 400 FESTOOL

Druckluft-Rutscher Compressed air orbital sander Ponceuse vibrante pneumatique	Serien-Nr. Serial no. N° de série
LRS 400	491892
Jahr der CE-Kennzeichnung Year of CE mark
Année du marquage CE	2006

D EG-Konformitätserklarung. Wir erklären in alleiniger Verantwortung, dass diesen Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt:

EN 792-8 gemäß den Bestimmungen der Richtlinien 98/37/EG (bis 28. Dez. 2009), 2006/42/EG (ab 29. Dez. 2009).

Dr. Johannes Steimel 11.01.2010

Leiter Forschung, Entwicklung, technische Dokumentation

REACH für Festool Produkte, deren Zubehör und Verbrauchsmaterial - REACH ist die seit 2007 in ganz Europa gültige Chemikalienverordnung. Wir als „nachgeschalteter Anwender", also als Hersteller von Erzeugnissen sind uns unserer Informationspflicht unserer Kunden gegenüber bewusst. Um Sie immer auf den neuesten Stand halten zu konnen und über möglichste Stoffe der Kandidatenliste in unseren Erzeugnissen zu informieren, haben wir folgende Website für Sie eingerichtet.

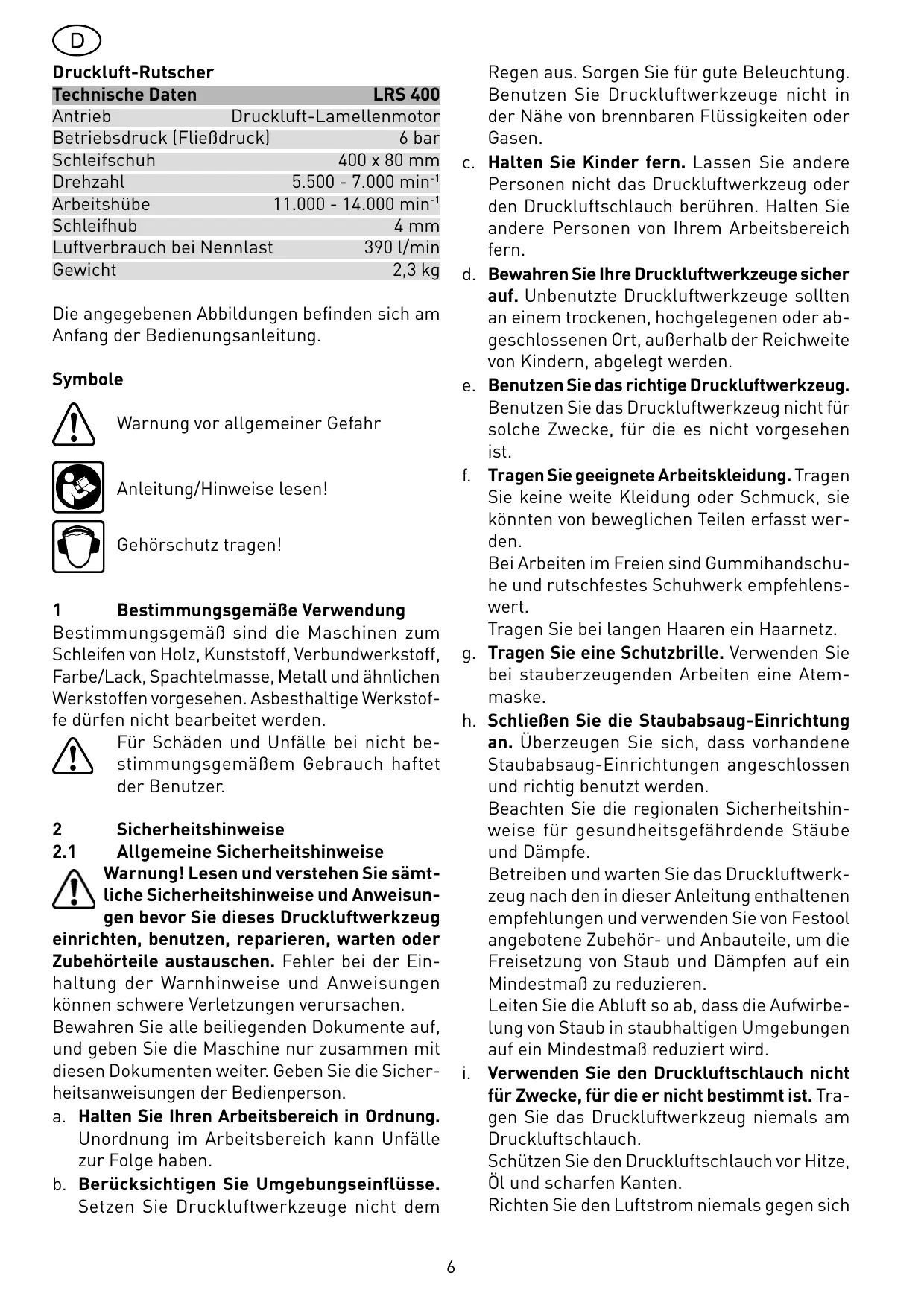

Technische Daten		LRS 400
Antrieb	Druckluft-Lamellenmotor
Betriebsdruck (Fließdruck)		6 bar
Schleifschuh	400 x 80 mm
Drehzahl	5.500 - 7.000 min-1
Arbeitshübe	11.000 - 14.000 min-1
Schleifhub	4 mm
Luftverbrauch bei Nennlast	390 l/min
Gewicht	2,3 kg

Die angegebenen Abbildungen befinden sich am Anfang der Bedienungsanleitung.

Symbole

Warning vor allgemeiner Gefahr

Anleitung/Hinweise setzen!

Gehorschutz tragen!

1 Bestimmungsgemäß Verwendung

Bestimmungsgemäß sind die Maschinen zum Schleifen von Holz, Kunststoff, Verbundwerkstoff, Farbe/Lack, Spachtelasse, Metall und ähnlichen Werkstoffen vorgesehen. Asbesthaltige Werkstoffe)dürfen nicht bearbeitet werden.

Für Schäden und Unfälle bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

2 Sicherheitshinweise

2.1 Allgemeine Sicherheitseinweise

Warning! Lesen und verstehen Sie ähnliche Sicherheitschinweise und Anweisungen bevor Sie these Druckluftwerkzeug einrichten, benutzen, reparieren, warten oder Zubehörteile austauschen. Fehler bei der Einhaltung der Warnhinweise und Anweisungen können schwere Verletzungen verursachen.

Bewahren Sie alle beiliegenden Dokumente auf, und geben Sie die Maschine nur zusammen mit diesen Dokumenten weiter. Geben Sie die Sicherheitsanweisungen der Bedienperson.

a. Halten Sie ihren Arbeitsbereich in Ordnung. Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
b. Berücksichtigten Sie Umgebungseinflüsse. Setzen Sie Druckluftwerkzeuge nicht dem

Regen aus. Sorgen Sie für gute Beleuchtung. Benutzen Sie Druckluftwerkzeuge nicht in der Höhe von brennbaren Flüssigkeiten oder Gasen.

c. Halten Sie Kinder fern. Lassen Sie andere Personen nicht das Druckluftwerkzeug oder den Druckluftschlauch berühren. Halten Sie andere Personen von Ihrarem Arbeitsbereich fern.
d. Bewahren Sie ihre Druckluftwerkzeuge sicherauf. Unbenutzte Druckluftwerkzeuge sollenan einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.
e. Benutzen Sie das richtige Druckluftwerkzeug. Benutzen Sie das Druckluftwerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist.
f. Tragen Sie geeignete Arbeitskreidung. Tragen Sie keine weite Kleidung oder Schmuck, sie konnten von beweglichen Teilen erfasst werden.

Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert.

Tragen Sie bei langen Haaren ein Haarnetz.

g. Tragen Sie eine Schutzbrille. Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske.
h. Schließen Sie die Staubabsaug-Einrichtung an. Überzeugen Sie sich, dass vorhandene Staubabsaug-Einrichtungen angeschlossen und richtig benutzt werden.

Beachten Sie die regionalen Sicherheitshinweise für gesundheitsgeführnde Stäube und Dämpfe.

Betreiben und warten Sie das Druckluftwerk-zeug nach den in dieser Anleitung enthaltenen empfehlungen und verwenden Sie von Festool angebotene Zubehör- und Anbauteile, um die Freisetzung von Staub und Dämpfen auf ein Mindestmaß zu reduzieren.

Leiten Sie die Abluft so ab, dass die Aufwirbelung von Staub in staubhaltigen Umgebungen auf ein Mindestmaß reduziert wird.

i. Verwenden Sie den Druckluftschlauch nicht für Zwecke, für die er nicht bestimmt ist. Tragen Sie das Druckluftwerkzeug niemals am Druckluftschlauch.

Schützen Sie den Druckluftschlauch vor Hitze, Öl und scharfen Kanten.

Richten Sie den Luftstrom niemals gegen sich

selt st oder gegen andere Personen.

j. Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit ihrer Hand, und Sie haben außerdem beiden Fälle zur Bedienung des Druckluftwerkzeuges frei.
k. Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
l. Pflegen Sie ihre Werkzeuge mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um better und)sicherer arbeiten zu konnen. Befolgen Sie die Wartungsvorschriften und die Hinweise uber den Werkzeugwechsel.

Kontrollieren Sie regelmäßig den Druckluftschlauch und setzen Sieihn bei Beschädigung von einem anerkannten Fachmann erneuern.

Halten Sie Handgriffe trocken und frei von Öl und Fett.

m. Trennen Sie den Druckluftschlauch von der Druckluftversorgung. Bei Nichtgebrauch des Druckluftwerkzeuges, vor der Wartung und beim Wechsel von Einsatzwerkzeugen wie z.B. Sägeblatt, Bohrer, Fraser.
n. Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vor dem Einsatz, dass Schlüssel und Einstellwerkzeuge entfernt sind.
o. Vermeiden Sie unbeabsichtigten Anlauf. Tragen Sie ein an die Druckversorgung angeschlossenes Druckluftwerkzeug nicht mit dem Finger am Schalterdrücker.

Vergewissern Sie sich, dass der Schalter beim Anschlieben des Druckluftschlauches an die Druckluftversorgung ausgeschaltet ist.

p. Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Druckluftwerkzeug nicht, wenn Sie unkonzentriert sind.

Die Bedienperson und das Wartungspersonal,müssen physisch in der Lage sein, die Grübe, die Masse und die Leistung der Maschine zu handhaben

q. Überprüfen Sie das Druckluftwerkzeug auf eventuelle Beschädigungen. Vor weiterem Gebrauch des Druckluftwerkzeuges müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäß Funktion untersucht

werden. Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Druckluftwerkzeuges zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.

Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.

Benutzen Sie keine Druckluftwerkzeug, beiden sich der Schalter nicht ein- und ausschaltenlässt.

r. Achtung! Benutzen Sie nur Zubehör oder Zusatzgeräte, die in der Gebrauchsanweisung aufgeführrt sind oder vom Hersteller (Katalog) empfohlen werden.
Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.
s. Lassen Sie Ihr Druckluftwerkzeug durch eine Fachkraft reparieren. Dieses Druckluftwerkzeug entspricht den einschädigigen Sicherheitsbestimmungen.
Reparaturen dürfen nur von einer Fachkraft ausgeführct werden, anderenfalls konnen Unfälle für den Betreiber entstehen.
t. Dieses Druckluftwerkzeugarf nur von qualifiziertem und geschulten Personeneingerichtet,eingestelltundbenutzwerden. Ohne Qualification und SchulungbestehterehöhteUnfallgefahr.
u. Dieses Druckluftwerkzeugarf nicht verändert werden.Veränderungen konnen die Wirksamkeit der Sicherheitsmaßnahmen verringern und die Risiken fur die Bedienperson erhöhen.
v. Halten Sie die Maschine richtig. Seien Sie bereit, den üblichen oder plötzlichen Bewegungen entgegenzuwirken - halten Sie beiden Höhe bereit.

2.2 Maschinenspezifische Sicherheitshinweise

• Entstehen beim Schleifen bestimmter Werkstoffe explosive oder selbstentzündliche Stäube, so sind unbedingt die Bearbeitungshinweise des Werkstoffherstellers zu beachten.
• Entstehen beim Schleifen gesundheitsgefahr-dende Stäube, ist die Maschine an eine geeig-

nete Absaugeinrichtung anzuschreiben und die für den Arbeitsstoff geltenden Sicherheitsvorschriften sind zu beachten.
- Der Betriebsdruckarf 6,5 bar nicht überschreiben.
Die Maschinearf nur mit Schleifpapier betrieben werden. Schleifkörper oder Trennschleifscheiben sind nicht zulässig.
- Arbeitsen Sie nur mit richtig aufbereiteter Druckluft. Dies ist gewährleistet, wenn Sie die Festool Versorgungseinheit VE einsetzen.
- Nur originales Festool Zubehör verwenden.
- Tragen Sie geeignete persönliche Schutzausrüstungen: Gehörschutz, Schutzbrille, Staubmaske bei stauberzeugenden Arbeiten, Schutzhandschuhe beim Bearbeiten rauher Materialien und beim Werkzeugwechsel.
- Die zulässige Drehzahl des Zubehör muss mindestens so groß wie die auf der Maschine angegebenen Maximalrehzahl sein. Zubehörteile, die schneller als zulässig drehen, können zerbersten.
- Gehen Sie in unbekannte Umgebung mit Vorsicht vor. Es können verstreckte Gefährdungen durch Strom- oder sonstige Versorgungsleitungen gegeben sein. Stellen Sie safer, dass keine elektrischen Leitungen, Gastrohrleitungen usw. vorhanden sind, die im Falle der Beschädigung durch die Verwendung der Maschine zu einer Gefährdung führen können.

2.3 Restrisiken

Trotz Einhaltung aller relevanter Bauvorschriften können beim Beteiben der Maschine noch Gefahren entstehen, z. B. durch:

• Wegfliegen von Werkstückteilen,
• Wegfliegen von Werkzeugteilen bei beschädigten Werkzeugen,
  Gerauschemission,
• Holzstaubemission.

3 Emissionswerte

Die nach EN ISO 15744 ermittelten Werte betrag-gen typischerweise:

Schalldruckpegel 80 dB(A)

Schallleistungspegel 91 dB(A)

Messunsicherheitszuschlag 3 dB

Beim Arbeiten kann der Geräuschpegel 85 dB(A) überschreiben. Gehörschutz tragen!

Schwingungsemissionswert a_h und Unsicherheit
K ermittelt entsprechend EN ISO 8662:

Handgriff a_h = 4,5 ~m / s^2

Die angegebenen Emissionswerte (Vibration, Geräusch) wurden gemäß den Prüfbedingungen in EN ISO 15 744/EN ISO 8662 gemessen, und dienen dem Maschinenvergleich. Sie eignen sich auch für eine vorläufige Einschätzung der Vibrations- und Gerauschbelastung beim Einsatz.

Die angegebenen Emissionswerte repreSENTieren die hauptsächlichen Anwendungen des Druckluft-werkzeugs. Wird jedoch das Druckluftwerkzeug für andere Anwendungen, mit anderen Einsatzwerkzeugen oder ungenügend gewartet eingesetzt, kann dies die Vibrations- und Gerauschbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung während einem vorgegebenen Arbeitszeitraum sind auch die darin enthaltenen Leerlauf- und Stillstandsszeiten der Maschine zu beachten. Dieses kann die Belastung über den gesamten Arbeitszeitraum erheblich verringern.

4 Druckluftanschluss und Inbetriebnahme

Achten Sie daraufuf, dass beim Anschlieben der Druckluftversorgung das Druckluftwerkzeug ausgeschaltet ist.

4.1 Druckluftaufbereitung

Um eine einwandfrei Funktion der Festool-Druckluftwerkzeuge zu gewährleisten, muss stets mit der Festool-Versorgungseinheit VE gearbeitet werden. Bestehend aus Filter, Regler, Kondensatablass und Oler sorgt die Versorgungseinheit für saubere, kondensatfreie und geölte Druckluft. Dabei ist der Oler so einzustellen, dass etwas alle 7-10 Minuten ein Tropfen Öl der Druckluft zugesetzt wird.

Schäden, die aufgrund von mangelhafter Druckluftaufbereitung auftreten, sind vom Gewährleistungsanspruch ausgeschlossen.

Beim Einsatz von bis zu zwei Festool-Druckluftwerkzeugen empfehlen wir die Versorgungseinheit mit einem 3/8"-Anschluss.

Für die Druckluftversorgung ist ein Kompressor zu wahlen, der mindestens 500 l/min bei einem Betriebsdruck von 6 bar fordert.

Das Leitungssystem muss einen genügend gro-ßen Durchmesser (mind. 9 mm) haben.

4.2 Anschluss IAS 2-Schlauch

Der Schleifer ist ein Druckluftwerkzeug zum Anschluss an das Festool-IAS 2-System. Dieses Schlauchsystem vereinigt drei Funktionen in einem Schlauch:

• Druckluftversorgung [3-1]
• Abluftrückführung [3-2]
• Staubabsaugung [3-3]

Anschreiben und Lösen - siehe Bild 2.

4.3 Inbetriebnahme

Der Schalter [1-1] dient als Ein-/Aus-Schalter (I = Ein / 0 = Aus).

5 Einstellungen an der Maschine

Vor allen Arbeiten an der Maschine ist stets die Maschine von der Druckluftversorgung zu trennen.

5.1 Drehzahlregelung

Die Drehzahl{lssst sich mit dem Stellrad [1-2] stufenlos zwischen 5.500 und 7.000min^-1 einstellen. Damit konnen Sie die Schnittgeschwindigkeit dem jeweiligen Werkstoff optimal anpassen.

5.2 Absaugung

Der Schleifstaub wird durch die Absaugkanäle im Schleifschuh direkt an der Schleifstelle abgesaugt.

Um eine optimale Staubabsaugung zu gewähren, empfehlen wir den Einsatz von Festool-Absauggeräten mit Ein-/Ausschaltautomatik für Druckluftmaschinen.

5.3 Schleifmittel befestigen

Auf den Stickfix-Schleifschuhen konnen selbsthaftende Schleifmittel wie Stickfix-Schleifpapiere und Schleifvliese befestigt werden.

Die Schleifmittel werden einfach auf den Schleifschuh [1-3] aufgedrückt und nach Gebrauch wieder abgezogen.

Verwenden Sie nur originale FestoollSchleifmittel!

Verwenden Sie nur Schleifschuhe mit unbeschädigtem Klettenbelag.

6 Wartung und Pflege

Vor allen Arbeiten an der Maschine ist stets die Maschine von der Druckluftversorgung zu trennen.

Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorhäusers erfordern,)dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

6.1 Lamellen

Nach ca. 500 Betriebsstunden empfehlen wir, die Lamellen des Motors austauschen zu{lassen.

6.2 Schmierung

Nach längerem Stillstand, z.B. nach einem Wochenende, sind vor Inbetriebnahme 1 bis 2 Tropfen Schmieröl in den Druckluftanschluss [2-1] der Maschine zu geben.

6.3 Austausch des Schalldämpfers

Um die Leistung des Druckluftwerkzeuges zu erhalten, muss in regelmäßigen Abständen der Schalldämpfer am IAS 2-Anschlussstück gegen einen neuen ersetzt werden.

7 Zubehör, Werkzeuge

Verwenden Sie nur das für diese Maschine vorgesehene original Festool Zubehör und Festool Verbrauchsmaterial, da diese System-Komponenten optimal aufeinander abgestimmt sind. Bei der Verwendung von Zubehör und Verbrauchsmaterial anderer Anbieter ist eine qualitative Beeinträchtigung der Arbeitsergebnisse und Einschränkung der Garantieansprüche wahrscheinlich. Je nach Anwendung kann sich der Verschleiß der Maschine oder ihre persönliche Belastung erhöhen. Schätzen Sie dazu sich selbst, ihre Maschine und ihre Garantieansprüche durch die ausschließlich Nutzung von original Festool Zubehör und Festool Verbrauchsmaterial!

Die Bestellnummern für Zubehör und Werkzeuge führen Sie in Ihr Frem Festool-Katalog oder im Internet unter „www.festool.com".

8 Entsorgung

Werfen Sie das Gerät nicht in den Hausmüll!

Führten Sie die Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung zu. Beachten Sie die geltenden nationalen Vorschriften.

9 Gewährleistung

Für unsere Geräte leisten wir auf Material- oder Fertigungsfehler Gewährleistung gemäß den länderspezifischen gesetzlichen Bestimmungen, mindestens jedoch 12 Monate. Innerhalb der

Staten der EU beträgt die Gewährleistungszeit 24 Monate (Nachweis durch Rechnung oder Lieferrschein). Schäden, die insbesondere auf natürliche Abnutzung/Verschleiß, Überlastung, unsachgemäß Behandlung bzw. durch den Verwender verschuldete Schäden oder sonstige Verwendung entgegen der Bedienungsanleitung zurückzuführren sind oder beim Kaufbekannt waren, bleiben von der Gewährleistung ausgeschlossen. Ebenso ausgeschlossen bleiben Schäden, die auf die Verwendung von nicht-originalem Zubehör und Verbrauchsmaterial (z. B. Schleifteller) zurückzuführren sind. Beanstandungen können nur

anerkannt werden, wenn das Gerät unzerlegt an den Lieferanten oder an eine autorisierte Festool Kundendienstwerkstände zurückgesendet wird. Bewahren Sie Bedienungsanleitung, Sicherheitshinweise, Ersatzteilliste und Kaufbeleg gut auf. Im Übrigen gelten die jeweils aktuellen Gewährleistungsbedingungen des Herstellers.

Anmerkung

Aufgrund der ständigen Forschungs- und Entwicklungsarbeiten sind Änderungen der hierin gemachteten technischen Angaben vorbehalten.
