GEBRUIKSAANWIJZING TWINTALKER 9500 TOPCOM

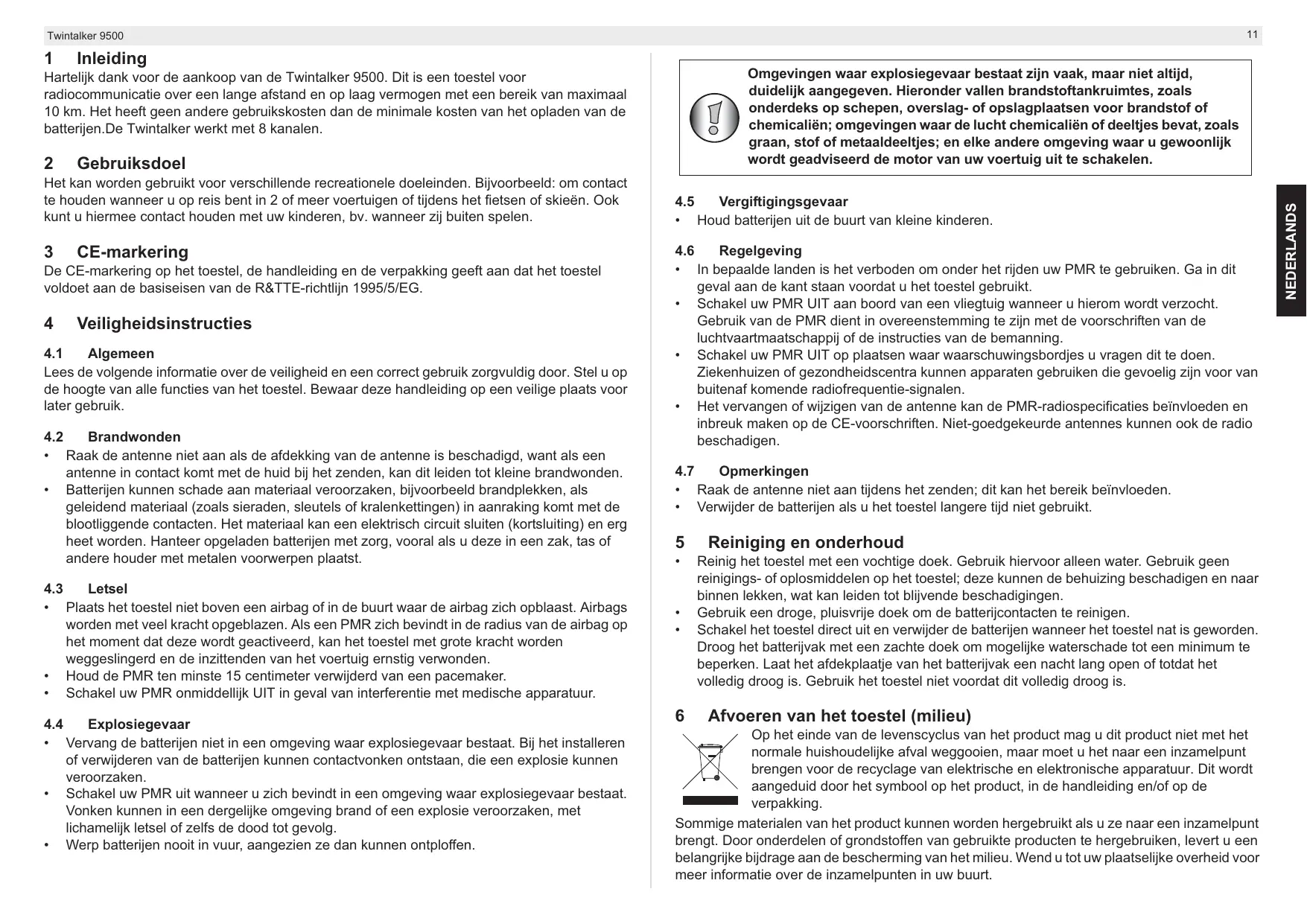

Hartelijk dank voor de aankoop van de Twintalker 9500. Dit is een toestel voor

radiocommunicatie over een lange afstand en op laag vermogen met een bereik van maximaal 10km . Het heeft geen andere gebruiskosten dan de minimale kosten van het opladen van de batterijen. De Twintalker werkt met 8 kanalen.

2 Gebruiksdoel

Het kan worden gebruikt voor verschillende recreationele doeleinden. Bijvoorbeeld: om contact te houden wanner u op reis bent in 2 ofeer voertuigen of tijdens het fietsen of skieën. Ook kunt u hiermee contact houden met uw kinderen, bv. wanner zich buiten spelen.

3 CE-markering

De CE-markering op het toestel, de handleiding en de verpakking geeft aan dat het toestel voldoet aan de basiseisen van de R&TTE-richtlijn 1995/5/EG.

4 Veiligheidsinstructies

4.1 Algemeen

Lees de volgende informatatie over de veiligheid en een correct gebruik zorgvuldig door. Stel u op de hoogte van alle functies van het toestel. Bewaar deze handleiding op een veiligeplaats voor later gebruik.

4.2 Brandwonden

• Raak de antennne Niet aan als de afdekking van de antennne is beschadigd, want als een antennne in contact komt met de huid bij het zenden, kan dit leiden totkleine brandwonden.
• Batterijen können schade aan materiaal veroorzaken, bijvoorbeeld brandplekken, als geleidend materiaal (zoals sieraden, sleutels of kralenkettingen) in aanraking kommt met de blootligende contacten. Het materiaal kan een elektrisch circuit sluiten (kortsluiting) en erg heet worden. Hanteer opgeladen batterijen met zorg, vooral als u deze in een zak, tas of andere houder met metalen voorwerpenplaatst.

4.3 Letsel

• Plaats het toestel Niet boven een airbag of in de buurt waar de airbag zich opblaast. Airbags worden met veel kracht opgeblazen. Als een PMR zich bevindt in de radius van de airbag op het moment dat deze wordt geactiveerd, kan het toestel met große kracht worden weggeslingerd en deinzitenden van het voertuig ernstig verwonden.
  Houd de PMR ten minste 15 centimeter verwijderd van een pacemaker.
  Schakel uw PMR onmiddelfiek UIT in geval van interferentie met medische apparatuur.

4.4 Explosiegevaar

• Vervang de batterijen Niet in een omgeving waar explosiegevaar bestaat. Bij het installereren of verwijderen van de batterijen hunnen contactvonken ontstaan, die een explosie hunnenveroorzaken.
  Schakel uw PMR UIT wonneur u zich bevindt in een omgeving waar explosiegevaar bestaat. Vonken kuren in een dergelijkke omgeving brand of een explosie veroorzaken, met lichamelijk letsel of zelfs de dood tot gevolg.
  Werp batterijen nooit in vuur, aangezien ze dan konnen ontploffen.

Omgevingen waar explosiegevaar bestaatijken vaak, maar nicht alttijd, duidelijk aangegeven. Hieronder vallen brandstoftankruimtes, zoals onderdeks op schepen, overslag- of opslagplaatsen voor brandstof of chemicalien; omgevingen waar de lucht chemicalien of deeltjes bevat, zoals graan, stof of metaaldeeltjes; en elke andere omgeving waar u gewoonlijk worden geadviseerd de motor van uw voertuig uit te schakelen.

4.5 Vergiftigingsgevaar

• Houd batterijen uit de buurt vankleine kinderen.

4.6 Regelgeving

In bepaalde landen is het verboden om onder het rijden uw PMR te gebruiken. Ga in dit geval aan de kant staan voordat u het toestel gebruikt.
Schakel uw PMR UIT aan boord van een vliegtuig wanner u hierom worden verzocht. Gebruik van de PMR dient in overeenstemming te zijn met de voorschriften van de luchtvaartmaatschappij of de instructies van de bemanning.
Schakel uw PMR UIT opplaaten waarwaarschuwingsbordjes uvragen dit te doen. Ziekenhuizen of gezondheidscentra hunnen apparaten gebruiken die gevoelig zichn voor van buitenaf komende radiofrequentie-signalen.
- Het verwangen of wijzigen van de Antennae kan de PMR-radiospecificaties beinvloeden en inbreuk maken op de CE-voorschriften. Niet-goedgekeurde antennes konnen ook de radio beschadigen.

4.7 Opmerkingen

• Raak de antennene Niet aanijdens het zenden; dit kan het bereik beinvloeden.
• Verwijder de batterijen als u het toestel langerearend Niet gebruikt.

5 Reiniging en onderhoud

• Reinig het toestel met een vochtige doek. Gebruik hiervoar alleen water. Gebruik geen reinigings- of oplosmiddelen op het toestel; deze kuren de behuizing beschadigen en waar binnenlekken, wat kan leiden tot blijvende beschadigingen.
• Gebruik een droge, pleasvrijde doek om de batterijcontacten te reinigen.
  Schakel het toestel direct uit en verwijder de batterijen wonneer het toestel nat is geworden. Droog het batterijvak met een zachte doek om mogelijkke waterschade tot een minimum te beperken. Laat het afdekplaatje van het batterijvak een nacht lang open of totdat het volledig droog is. Gebruik het toestel Niet voordat dit volledig droog is.

6 Afvoeren van het toestel (milieu)

Op het einde van de levenscylus van het product mag u dit product nicht met het normale huishoudelijkke afval weggooien, maar要去 u het waar een inzamelpunt brengen voor de recyclage van elektrische en elektronische apparatuur. Dit worden aangeduid door het symbol op het product, in de handleiding en/of op de verpakking.

Sommige materialen van het product konnen worden hergebruikt als u ze maar een inzamelpunt brengt. Door onderdelen of grondstoffen van gebruikte producten te hergebruiken, levert u een belangrijke bijdrage aan de bescherming van het milieu. Wend u tot uwplaatselijke overheid voor meer informatie over de inzamelpunten in uw buurt.

7 Een PMR-toestel gebruiken

Om met andere PMR-toestellen te konnen communicatoren, dienen deze allemaal op hetzelfde kanaal endezelfde CTCSS-/DCS-code (zie hoofdstuk "13.7 CTCSS (Continuous Tone Coded Squelch System) / DCS (Digital Coded Squelch") te zich afgestemd en zich binnen het ontvangstbereik te bevinden (tot max. 10 km in open veld). Aangezien deze toestellen vrij toegankelijkke frequentiebanden gebruiken (kanalen), delen alle werkende toestellen dezelfde kanalen (8 kanalen in totaal). Privacy is.daarom Niet gegardeerd. Ledereen met een PMR die op uw kanaal is afgestemd, kan het gesprek afluisteren. Als u wilt communicatoren (een spreaksignaal uitzenden), drukt u op de PTT-toets ⑫

Zodra deze toets worden ingedrukt, worden de zend-modus van het toestel ingeschakeld en kutu in de microfoon spreken. Alle andere PMR-toestellen binnen het uitzendbereik, die op hetzelfde kanaal staan afgestemd en in de standby-modus (niet zenden) staan, hunnen uw bericht horen. U要去 wachten totdat uw gesprekspartner stopt met zenden voordat u kutant autoorden. Na het zenden zal het toestel een geluidssignaal latent horen als het Roger-signal is ingeschakeld (zie hoofdstuk "13.12 Roger-pieptoon in-/uitschaken"). U hoeft enkel de PTT -toets ① 2 in te drukken en in de microfoon te spreken om te autoorden.

Als 2 ofmeer gebruikers de PTT-toets ⑫ tegelijkkertijd indrukken, ontvangt de ontvanger enkel het sterkste signaal, waar bij alle andere signalen worden geblokkeerd. ZendARAOM alleenuit (door op de PTT-toets ⑫ te drukken) als het kanaal vrij is.

Het bereik van de radiogolven worden sterk beinvloed door obstakels als gebouwen, betonnen/metalen constructies, de onregelmatigheid van het landschap, bossen, planten ... Dat houdt in dat het bereik:tussen twee of meerdere PMR's in sommige extreme gevallen tot een maximum van enkele tientallen meters beperkt kan zich. U zult gauw merken dat de PMR het Beste werkt wanner er een minimum aan obstakels:tussen de gebruikers is.

8 De verpakking besteht uit

2xTwintalker9500
2xbureaulander
2x stroomadapter
- 8 x AAA NiMh-batterijen
- Gebruikshandleiding
Kaart met onderhoudsadres en hotline

9 Van start gaan

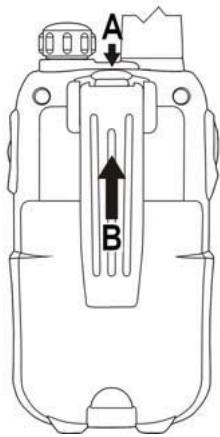

9.1 De riemclip verwijderen/installeren

1. Druk de riemclip (B) in de richting van de antennne verwijl u het lipje van de clip (A) maar buiten trekt, om de riemclip van het toestel te verwijderen.
2. Bij het werk aanbrengen van de riemclip geeft een hoorbare klik aan dat de riemclip op zijnplaats is vergrendeld.

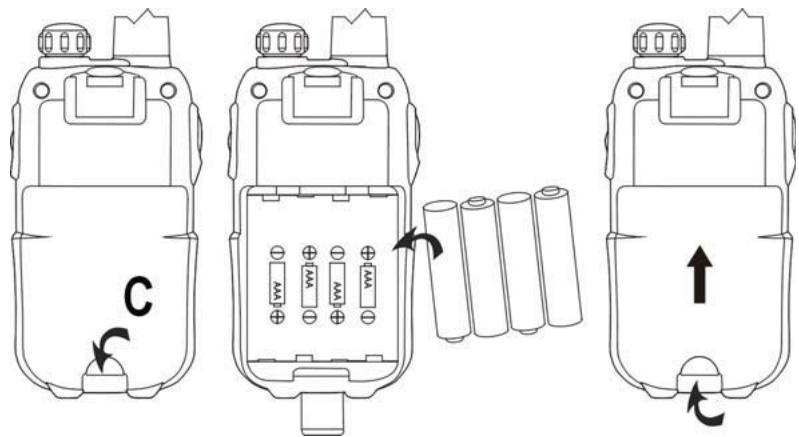

9.2 Batterijenplaatsen

1. Verwijder de riemclip (zie hoofdstuk "9.1 De riemclip verwijdersen/installeren").
2. Til het batterijdeksel op door voorzichtig met uw vingernagel op de deurclip (C) te drukken.
3. Plaats de NiMh-batterijen. Zorg ervoor dat de polariteit van de NiMh-batterijen correct is.
4. Sluit het batterijvak.
5. Installer de riemclip opniew.

10 Batterijen opladen

De batterijen van de PMR's kunnen op twee manieren worden opgeladen:

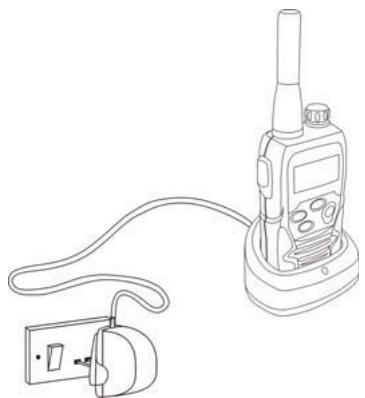

10.1 De bureaulader gebruiken

Het toestel kan gemakkelijk worden opgeladen door het in de bureaulader teplaatsen.

1. Plaats de bureaulader op een vlak oppervlak.
2. Steek een uiteinde van de meegeleverde adapter in een makkelijk bereikbaar stopcontact en het andere uiteinde in de aansluiting aan dechterkant van de bureaulader (Zie flap van het voorblad - afbeelding 3).
3. Plaats de radio in de lader zoals aangegeven.
4. De laad-LED 29) gaat branden als het toestel juist is geplaatst en aan het laden is. (Zie flap van het voorblad - afbeelding 3)

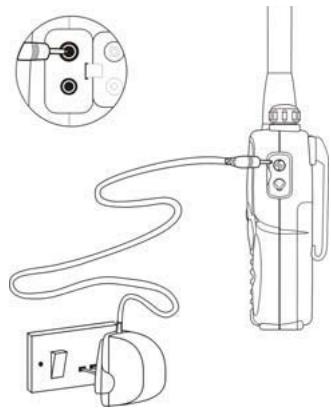

10.2 De stroomadapter recktstreeks op de PMR aansluiten

1. Sluit de aansluiting van de stroomadapterrechtstreeks op de ingangen voor de lader ③ van de PMR aan.

Het volledig laden van de batterijen duurt onceveer 8 tot 10 uur.

Drukijdens het laden Niet op de PTT-toets 12 van de PMR's!

Sluit de batterij Niet kort en gooi ze nooit in het vuur. Verwijder de batterijen wanner u het toestel langerearendigebruikt.

Laad nooit Niet-oplaadbare batterijen zoals alkalinebatterijen in de lader op. Dat kan de PMR's en lader schade toebrengen.

11 Omschrijving

Zie flap van het voorblad - afbeelding 1

1. AAN-UIT/Volumetoets
2. LCD-display
3. Verbinding met lader
4. Aansluiting koptelefoon
5. TX LED (aanijdens het zenden)
6. Oproeptoets
7. Menutoets - Selecteer de menu-instelingen
8. Microfoon
9. Luidspreker
10. Toets Omlaag - Selecteer het vorige menuonderdeel
11. Toets Omhoog Selecteer het volgende menuonderdeel
12. PTT-toets
13. Antenne

Zie flap van het voorblad - afbeelding 3

1. Verbinding met lader
2. Lader-LED (aanijdens het laden)

12 Informatie LCD-display

Zie flap van het voorblad - afbeelding 2

1. CTCSS-indicatie
2. DCS-indicatie
3. CTCSS/DCS-waarde
4. Indicatie frequentie in MHz
5. MHz-indicatie
6. Toetsenbordvergrendelingspictogram
7. Indicatie type ontvangen oproep
8. Indicatie batterijniveau
9. Kanaalnummer
10. RX-pictogram
11. Weergegeven bij ontvangst
12. TX-pictogram
13. Weergegeven bij verzending
14. VOX-indicatie
15. Indicatie scanner
16. Indicatie Dual Channel Mode (DCM)

13 De Twintalker 9500 gebruiken

De displayafbeeldingen op de volgende bladzijden tonen enkel de pictogrammen of informatatie van de functies die in de tekst worden uitgelegd.

13.1 De PMR-radio in-/uitschakelen

• Draai de "Aan-Uit/Volumetoets" ① maarchts. Een klikgeluid geeft aan dat de PMR-radio is ingeschakeld.
  Draai de "Aan-Uit/Volumetoets" (1) volledig maar links. Het klikgeluid geeft aan dat de PMR-radio is uitgeschakeld.

13.2 Laadiveau batterijen/Indicatie batterij bijna leeg

Het laadniveau van de batterijen worden aangegeven door het aantal vierkantjes in het batterijpictogram op het LCD-schem.

Batterij vol

Als het laadiveau van de batterijlaag is, gaat het batterij-pictogram knipperen en za het toestel piepen om aan te gezven dat de batterijset要去en opgeladen of verrangen.

13.3 Luidsprekervolume instellen

• Draai de "Aan-Uit/Volumetoets" ① maar rechts om het luidsprekervolume te verhogen.
• Draaiaar links om het volume te verlagen.

13.4 Een signaal ontvangen

Het toestel is voortdurend in de ontvangst-modus wonneer het AAN staat en Niet aan het zenden is.

Andere mensen die uw signalaal wollen ontvangen, moeten op hetzelfde kanaal zitten endezelfde CTCSS-code of DCS-code hebben ingesteld als u. (Zie hoofdstuk "13.6 Van kanaal veranderen" en "13.7 CTCSS (Continuous Tone Coded Squelch System) / DCS (Digital Coded Squelch)").
CTCSS en DCS können enkel afzonderlijk en nooit samen worden gebruikt.

13.5 Een signala zenden

Houd de PTT-toets 12 ingedrukt om te zenden. Het TXsymboll worden weergegeven.
- Houd het toestel verticaal met de microfoon op 10 cm afstand van uw mond en spreek in de microfoon.
Laat de PTT -toets (12) los als u stopt met zenden.

Gebruik de monitorfungtie om de kanaalactiviteit te controlleren (Zie hoofdstuk "13.8 Monitor").

13.6 Van kanaal veranderen

• Druk eenmaal op de -toets ⑦ , het huidige kanaalnummer knippert op de display.
• Druk op de -toets (1) of op de -toets (10) om van kanaal te veranderen.
• Druk op de PTT-toets ⑫ om te bevestigen entering te keren maar de stand-bymodus.

Als er binnen 5 seconden geen toets ingedrukt worden, keert het toestel terug maar de stand-bymodus.

Licentievrije PMR-radio's die op de frequentieband 446 MHz werkken, zoals de Twintalker 9500 PMR,—hebben 8 beschikbare radiokanalen. Als er in uw buurt veel PMR-gebruikers zijn, bestaat de kans dat sommige van die gebruikers op hetzelfde radiokanaal zitten.

Om te voorkomen dat u signalen van andere gebruikers ontvangt, werden er subkanalen voorzien.

Twee PMR-radio's kennen enkel met elkaar communicatoren wanner ze op hetzelfde radiokanaal zitten en wanner ze precies hetzelfde subkanaal hebben geselecteerd.

Er waar twee soorten subkanalen:

Wannerer CTCSS worden gebruikt, worden er samen met het stemsignaal een toon met een lage freundie (tussen 67 en 250Hz ) uit gezonden. Er kan uit 38 beschikbare tonen worden gekozen. U bent vrij om een van die 38 beschikbare tonen te kiezen. Door filtratie+zijn die tonen over het algemeen Niet hoorbaar, zodat ze de communicatie Niet verstoren.

DCS is vergelijkbaar met CTCSS, maar inplaats van een continue toon van een geseleerde freundie te verzenden, worden er aan het radiosignaal een digitale datatransmissie toegevoegd. Die digitale code worden gegen een erg lage snelheid, ongeveer 134 bits per seconde, verzonden (de code is 23 bits lang). Enkel de LASTE nieuwe PMR's zullen DCS ondersteunen. Er zijn 83 beschikbare DCS-codes die kuren worden gebruikt. Aangezien eerdere modellen enkel CTCSS ondersteunen,(Int u better DCS gebruiken om te voorkomen dat u tijdens uw PMR-gesprekken andere gebruikers hoort.

13.7.1 CTCSS

13.7.2 DCS

• Druk twee keer op de -toets ⑦ : "CTCSS" en de huidige CTCSS-code knipperen op de display.
• Druk op de ▲-toets (1) of op de▼-toets (10) om van code te veranderen.

• Druk op de PTT-toets ⑫ om te bevestigen entering te keren maar de stand-bymodus.

• Druk driemaal op de -toets ⑦ : "DCS" en de huidige DCS-code knipperen op de display.

• Druk op de ▲-toets ① of op de▼-toets ⑩ om van code te veranderen.
• Druk op de PTT-toets ⑫ om te bevestigen entering te keren maar de stand-bymodus.

Om CTCSS of DCS uit te schakelen, kiest u code "00" voor CTCSS of voor DCS in het menu. Wanner de invoor bevestigd is, verschijnt er "UIT".

13.8 Monitor

U sunt de monitorfungtie gebruiken om op het huidige kanaal te zoekenaar zwakkere signalen.

• Druk tegelijkertijd op de -toets ⑦ en -toets ⑩ om de monitorfunctie in te schaken.
  Druk de -toets (7) in om de monitorfunctie uit te schakelen.

In de monitorfunctie luistert het ontvangstcircuit in de PMR Niet maar CTCSS- of DCS-codes.

13.9 VOX-selectie

De PMR is in staat spreakgestuurd (VOX) te zenden. In de VOX-modus zendt de radio een signaal UIT als hij worden geactiveerd door uw stem of een ander geluid in de omgeving. De VOX-modus worden nicht aangeraden als u van plan bent de radio in een lawaaierige of winderige omgeving te gebruiken.

De VOX-modus zar worden opgeheven als u op de PTT-toets ① drukt.

• Druk viermaal op de -toets ⑦ , de huidige VOX-instellingen knipperen in de display en het VOX-pictogram worden weergegeben.
• Druk op de -toets (1) om het VOX-gevoeligheidsniveau in te stellen:tussen 1 en 3 (niveau 3 is het meest gevoelige niveau).
• Druk op de -toets ⑩ totdat 'UIT' op de display verschijnt om VOX uit te schakelen.
• Druk op de PTT-toets ① om te bevestigen en terug te keren maar de stand-bymodus.

13.10 Kanaalscan

De functie kanaalscan zoekt in een eindeloze lusaar actieve signalen op kanaal 1 tot 8. Zodra een actief kanaal worden gezonden, kurz u de CTCSS-code of de DCS-code Zoeken die werden ingesteld door de gebruiker die op het kanaal uitzendt.

13.10.1 Scannen maar een actief radiokanaal

• Druk vijfmaal op de -toets ⑦ : "SCAN" en het huidige kanaal knipperen op de display.
• Druk op de -toets ^11 of de -toets ^10 om de kanaalscan te starten.

Zodra een actief kanaal worden gezonden, worden de scan stoppezet en=kunt uaar de transmissie luisteren.

Wanner de transmissie op het gezonden kanaal stopt, worden de scan automatisch hervat.

Als u op de PTT-toets ① drukt verwijl u maar een gezonden kanaal luistert, gaat de PMR terug maar de stand-bymodus op het gezonden kanaal.

13.10.2 Scannen maar een CTCSS-code

Wanner er een actief kanaal worden gezonden, drukt u op de PTT-toets ① om het gezonden actieve kanaal te selecteren. Nu hebt u de möglichkheid om de CTCSS-/DCS-code te Zoeken die door de gezonden gebruiker worden gezruikt.

• Druk zesmaal op de -toets ⑦ : "SCAN" en "CTCSS 00" knipperen op de display voor het geselecteerde radiokanaal.
• Druk op de -toets(11) of de -toets(10) om de CTCSS-scan te starten.

Zodra er op het kanaal transmissie is, worden de CTCSS-code (indien gezruikt) gedetecteerd en weergegeven.

• Als u op de PTT-toets ① drukt verwijl u maar een gezonden CTCSS-code luistert, gaat de PMRteringaar de stand-bymodus op het kanaal met de CTCSS-code.
• Als er geen CTCSS-code worden gedetecteerd, is het möglichk dat DCS door de gebruiker werk geselecteerd. In dat geval(Int) u waar de DCS-code scannen.(zie 13.10.3)

13.10.3 Scannen maar een DCS-code

• Druk zevenmaal op de -toets ⑦ : "SCAN" en "DCS 00" knipperen op de display voor het geselecteerde radiokanaal.
• Druk op de -toets(11) of de -toets(10) om de DCS-scan te starten.

Zodra er op het kanaal transmissie is, worden de DCS-code (indien gebrukt) gedetecteerd en weergegeven.

Als u op de PTT-toets ⑫ drukt verwijl u maar een gezonden DCS-code luistert, gaat de PMRtering湃 de stand-bymodus op het kanaal met de DCS-code.

13.11 Oproeptonen

Met een oproeptonaatuanderen wetendatu wiltpraten.

13.11.1 De oproeptoon instellen

De Twintalker 9500 is voorzien van 15 oproeptonen.

Druk achtaal op de -toets ⑦ , "C" wordt weergegeven en de huidige oproeptoon werkblinkt.
- Druk op de -toets 11 of op de -toets 10 om van oproeptoon te veranderen.
- Druk op de PTT-toets ⑫ om te bevestigen entering te keren maar de stand-bymodus.

13.11.2 Een oproeptoon zenden

Druk kort op de -toets ⑥ . De oproeptoon worden op het ingestelde kanaaluitgezonden.

13.11.3 Type oproeptoon bij ontvangst

Druk negenmaal op de -toets ⑦
- Druk op de -toets ① of op de -toets ⑩ om het type oproeptoon bij ontvangst te selectoren.

1. Enkel toon
2. Toon + trilling
3. Enkel trilling

Druk op de PTT-toets ① om te bevestigen en terug te keren maar de stand-bymodus.

13.12 Roger-pieptoon in-/uitschakelen

Nadat u de PTT-toets ⑫ hebt losgelaten, zendt het toestel een Roger-pieptoonuit om te bevestigen dat u klaar bent met praten.

De Roger-pieptoon instellen.

• Druk tienmaal op de -toets ⑦ . 'rO'verschijnt op de display.
• Druk op de -toets⑪ om de Roger-piepto in te schakelen (ON) of op de -toets⑩ om de Roger-piepto inuit te schakelen (OFF).
• Druk op de PTT-toets (12) om te bevestigen en terug te keren maar de stand-bymodus.

13.13 Toetstoon in-/uitschakelen

U hoor een korte pieptoon bij het indrukken van een toets.

Toetstoon instellen.

• Druk elfmaal op de -toets ⑦. 'tO' verschijnt op de display.
• Druk op de -toets(11) om de toetstonen in te schakelen (ON) of op de -toets(10) om de toetstonen uit te schakelen (OFF).
• Druk op de PTT-toets ① om te bevestigen en terug te keren maar de stand-bymodus.

13.14 Functie Dual Channel Monitor

In stand-by is de PMR ingesteld op een kanaal met een CTCSS-/DCS-code. De PMR ontvangt enkel signalen die op hetzelfde kanaal en met bezelfde CTCSS-/DCS-code worden verzonden. De functie Dual Channel Monitor (DCM) stelt u in staat een tweede kanaal met CTCSS-/DCS-code te monitoren.

• Druk twaalfmaal op de -toets ⑦ , "DCM OFF" knippert op de display.
• Druk op de ▲-toets (1) of op de▼-toets (10) om van kanaal te veranderen.
• Druk op de -toets ⑦ om de kanaalkeuze te bevestigen enaar CTCSS-selectie te gaan. (Druk nogmaals op de -toets ⑦ om maar DCS-selectie te gaan)
• Druk op de -toets (11) of op de -toets (10) om de CTCSS-code of DCS-code te veranderen.
• Druk op de PTT-toets (12) om te bevestigen entering te keren maar de stand-bymodus.
• Selecteer "OFF" bij het instellen van het DCM-kanaal om de functie uit te schakelen.

Als de functie Dual Channel Monitor is ingeschakeld, schakelt de PMR oepenvolgend:tussen het stand-bykanaal + CTCSS-/DCS-code en het Dual Channel + CTCSS-/DCS-code.

13.15 Toetsvergrendeling

• Houd de -toets ⑦ gedurende drie seconden ingedrukt om de toetsvergrendelingsmodus in te schakelen. Het pictogram toetsvergrendeling verschijnt op het LCD-schemr.
• Druk opniew op de -toets ⑦ en houd deze gedurende drie seconden ingedrukt om de toetsvergrendeling uit te schakelen.

De PTT-toets ① , de -toets ⑥ en de -toets ① blijven werken wonneer de toetsvergrendeling is ingeschakeld.

13.16 Achtergrundverlichting display

Om de achtergrondverlichting van de LCD-display te activeren, drukt u op een willekeurige toets behave op de PTT-toets (12) of de -toets (6) .

De LCD-achtergrondverlichting zal gedurende 6 seconden oplichten.

14 Aansluiten van een oortelefoon

De aansluiting bevindt zich op de bovenkant van het toestel②.

Steek de juiste stekker in de aansluiting (2,5 mm stekkerbus).

Dekleine toets op de oortelefoon heeft bezelfde functie als de PTT -toets 12 van het toestel Bij gebruik van de PTT -toets 12 op de oortelefoon要去 u ook de microloon op de oortelefoon gebruiken..

Sluit geen andere oortelefoons aan. Dit kan uw toestel beschadenig.

15 Probleemoplossing

Geen stroom	Maak de contactpunten van de batterijen schoon met een zachte doek.Vervang de batterijen.
Geen verzending	Controller of de PTT -toets ⑫ volledig is ingedruktvoordat u gaat praten Controller de kanaalactiviteit en schakel over maar eenander kanaal als het huidige kanaal worden gezruikt.
Geen ontvangst	Controller het luidsprekervolume Controller of u binnen bereik van de zender bent en gadesnoods op een andereplaats staan.
Beperkt bereik en ruis tijdenshet verzenden.	Het praatbereik is afhankelijk van het terrein.Stalen constructies, betonnen gebouwen of gebruik invoertuigen+knen een slecht bereikgiven.Probeer zo veel möglichnstrokels te vermiiden encommuniceer in een duidelijk gezichtsveld.Ga op een andereplaats staan.
Interferentie	De ontvanger en zender staan te zichb bij elkaar. De minimale afstand+tussen 2 toestellen is 1,5 m.

16 Technische specificaties

Kanalen	8
Subcode	CTCSS 38 / DCS 83
Frequentie	446.00625 MHz – 446.09375 MHz
Bereik	Tot 10 km (open veld)
Batterij	Li-ion 3.7V herlaadbaar
Zendvermogen	=< 500 mW ERP
Modulatietype	FM - F3E
Kanaalscheiding	12,5 kHz
Dubbele laadadapter	Ingang: 230 V AC / 50 Hz - Uitgang: 7,5 V DC / 750 mA

Channel Frequency Chart:		CTCSS Code Chart
Channel	Frequency (MHz)	Code	Frequency (Hz)	Code	Freq. (Hz)	Code	Freq. (Hz)	Code	Freq. (Hz)
1	446,00625	0	Disabled	10	94,8	20	131,8	30	186,2
2	446,01875	1	67,0	11	97,4	21	136,5	31	192,8
3	446,03125	2	71,9	12	100,0	22	141,3	32	203,5
4	446,04375	3	74,4	13	103,5	23	146,2	33	210,7
5	446,05625	4	77,0	14	107,2	24	151,4	34	218,1
6	446,06875	5	79,7	15	110,9	25	156,7	35	225,7
7	446,08125	6	82,5	16	114,8	26	162,2	36	233,6
8	446,09375	7	85,4	17	118,8	27	167,9	37	241,8
		8	88,5	18	123,0	28	173,8	38	250,3
		9	91,5	19	127,3	29	179,9

DCS Code Chart
No	DCS code	No	DCS code	No	DCS code	No	DCS code
0	Disabled	21	134	42	311	63	516
1	23	22	143	43	315	64	532
2	25	23	152	44	331	65	546
3	26	24	155	45	343	66	565
4	31	25	156	46	346	67	606
5	32	26	162	47	351	68	612
6	43	27	165	48	364	69	624
7	47	28	172	49	365	70	627
8	51	29	174	50	371	71	631
9	54	30	205	51	411	72	632
10	65	31	223	52	412	73	654
11	71	32	226	53	413	74	662
12	72	33	243	54	423	75	664
13	73	34	244	55	431	76	703
14	74	35	245	56	432	77	712
15	114	36	251	57	445	78	723
16	115	37	261	58	464	79	731
17	116	38	263	59	465	80	732
18	125	39	265	60	466	81	734
19	131	40	271	61	503	82	743
20	132	41	306	62	506	83	754

17 Topcom-garantie

17.1 Garantieperiode

Op de Topcom-toestellen worden een garantie van 24 maanden verleend. De garantieperiode gaat in op de dag waarop het neue toestel worden gekocht. Er is geen garantie op standard of oplaadbare batterijen (type AA/AAA). Kleine onderdelen of defecten die een verwaarloosbaar effect hebben op de werking of waarde van het toestel zichn Niet gedekt door de garantie. De garantie要去 worden bewezen door voorlegging van het originele aankoopbewijs of kopie waarop de datum van aankoop en het toesteltype staat.

17.2 Afwikkeling van garantieclaims

Een defect toestel moet, samen met een geldig aankoopbewijs en een ingevulde onderhoudskaart, worden teruggestuurd waar een Topcom-hersteldienst. Als het toestelijdens de garantieperiode een defect vertoont, za Topcom of diens officieel erkende hersteldienst eventuale defecten te wijten aan materiaal- of productiefouten gratis herstellen, door defecte toestellen of onderdelen van defecte toestellen ofwel te herstellen ofwel te verrangen. In het geval dat het toestel wordt verrangen, kan de kleur en het model verschillend zijn van het oorspronkelijk gekochtete toestel. De oorspronkelijke aankoopdatum is bepalend voor het begin van de garantieperiode. De garantieperiode wordt Niet verlangd als het toestel wordt verrangen of hersteld door Topcom of diens officieel erkende hersteldienst.

17.3 Garantiebeperkingen

Schade of defecten te wijten aan onoordeelkundig gebruik of bediening en schade te wijten aan het gebruik van Niet-originele onderdelen of accessoires worden nicht gedekt door de garantie. De garantie dekt geen schade te wijten aan externe factoren, zoals bliksem, water en brand, noch enige transportschade. Er kan geen garantie worden ingeroepen als het serienummer op het toestel is gewijzigd, verwijderd of onleesbaar gemaakt. Garantieclaims zich onteldig indien het toestel hersteld, gewijzigd of aangepast werk door de koper.

1 Introduction

17.1 Periode de garantie
