Producttype	Hogedrukreiniger
Merk	KARCHER
Model	440 M
Voedingsspanning	230-240 V / 50 Hz
Aangesloten vermogen	1,9 kW
Zekering (vertraagd)	10 A
Beschermingsklasse	I
Nominale druk	120 bar
Maximale werkdruk	130 bar
Debiet	400 l/h
Afname reinigingsmiddel	20 l/h
Max. watertemperatuur invoer	40 °C
Min. watertoevoerdebiet	600 l/h
Maximale watertoevoerdruk	12 bar
Trillingsniveau	0,8 m/s²
Automatische uitschakeling (drukschakelaar)	Ja
Veiligheidsinrichtingen	Overdrukventiel, drukschakelaar, vergrendeling
Aanbevolen gebruik	Niet-professioneel gebruik (machines, voertuigen, gevels, terrassen)
Wateraansluiting	Kraan of open vat (zuigslang optioneel)
Inbegrepen accessoires	Dubbele sproeilans, hogedrukslang, pistoolgreep met vergrendeling

Veelgestelde vragen - 440 M KARCHER

Hoe monteer ik de hogedrukreiniger KARCHER 440 M?

Monteer de hogedrukslang op het apparaat, plaats de sproeilans in de pistoolgreep, schroef de hogedrukslang vast, sluit de watertoevoer aan door de kraan te openen en steek de stekker in het stopcontact.

Hoe gebruik ik de reiniger in hogedrukmodus?

Stel de hogedruk in door de sproeilans te draaien, zet de schakelaar op « 1 », ontgrendel de pistoolgreep door op de vergrendeling te drukken en druk vervolgens op de trekker. Houd de greep stevig vast vanwege de terugslagkracht.

Hoe gebruik ik reinigingsmiddel met deze reiniger?

Stel de straal in op lage druk door de sproeilans te draaien, hang de zuigslang voor reinigingsmiddel in het vat, schakel het apparaat in en activeer de trekker. Het reinigingsmiddel wordt niet aangezogen in de hogedrukmodus.

Hoe stop ik het apparaat veilig?

Zet de schakelaar op « 0 », trek de stekker uit, sluit de waterkraan, druk op de trekker om de restdruk af te voeren en vergrendel de pistoolgreep met de vergrendeling.

Wat te doen als het apparaat de gewenste druk niet bereikt?

Controleer of de netspanning overeenkomt met die op het typeplaatje. Ontlucht de luchtbellen door de pomp te laten draaien zonder hogedrukslang. Reinig het waterfilter en controleer of de leidingen niet verstopt of lekkend zijn.

Hoe reinig ik de hogedruksproeier?

Gebruik een naald om vuil dat het gaatje van de sproeier blokkeert te verwijderen, spoel hem vervolgens van voren met schoon water.

Hoe bescherm ik het apparaat tegen vorst?

Bewaar het apparaat in een vorstvrije ruimte. Tap voor de winter het water volledig af door de sproeilans los te koppelen en de trekker in te drukken. Reinig de filters en controleer of de zuigslang droog is.

Welke accessoires zijn beschikbaar voor de KARCHER 440 M?

Optionele accessoires zoals de wasborstel, de roterende borstel, de rotorsproeier, de kit voor hoge zuigcapaciteit, de zuigslang met filter en diverse Kärcher reinigingsmiddelen (universeel, voor auto's, enz.) zijn verkrijgbaar bij uw dealer.

Hoe onderhoud ik het waterfilter?

Koppel de zuigslang van het reinigingsmiddel los en reinig de doseerklep. Verwijder het zeefje in de wateraansluiting met een platte tang en reinig het onder stromend water.

Wat zijn belangrijke veiligheidsvoorschriften voor deze reiniger?

Richt de straal nooit op personen, dieren, het apparaat of onder spanning staande apparatuur. Gebruik het niet in een ruimte met explosiegevaar. Draag indien nodig beschermende kleding. Gebruik uitsluitend originele Karcher onderdelen.

GEBRUIKSAANWIJZING 440 M KARCHER

Lees deze gebruiksaanwijzing voor het eerste gebruik van het apparaat en handel ernaar. Bewaar de gebruiksaanwijzing voor later of voor een eventuele volgende eigenaar.

Espanol

1 Reinigingsmadel-doseerslang
2 Hoofdschakelaar (AAN/UIT)
3 Hopedruk-uitgang
4 Wateraansluiting met zeef
5 Koppeling
6 Spuitlans met tweevoidige sproier
7 Hopedrukslang
8 Spuittpistool met vergrendelingspal (A)
9 Elektrische aansluiting
0 Trekbeugel

ESPANOL

12 Montage
34 Hopedrukslang montage
5 Steek de Ians vast
6 Schroef de hagedrukslang vast
7 Sluit de watertoevoer aan
8 Open de waterkraan volledig
9 Steek de stekker in het stopcontact
Aanvullende informatatie van af pagina 30

ESPANOL

Preparativos

Werken met reinigingsmiddel

1 Stelagedrukstraal in
2 Reinigingsmiddelzuigslang...
3...in tank voor reinigingsmiddel hangen
4 Schakel de hagedrukeiniger in
5 Ontgrendel het spuittpistol
6 Druke de hendel in
A Geen reinigingsmiddel bij hoge druk

ESPANOL

1 Hoofdschakelaar op "0"
2 Trek de stekker uit het stopcontact
3 Sluit de waterkraan
4 Druk de hendel in (drukloos maken)
5 Blokveer het spuitpistol

Verzorging, opbergen

6 Maak het reinigingsmiddelfilter schoon
Maak het waterfilter schoon
8 Vorstbescherming

ESPANOL

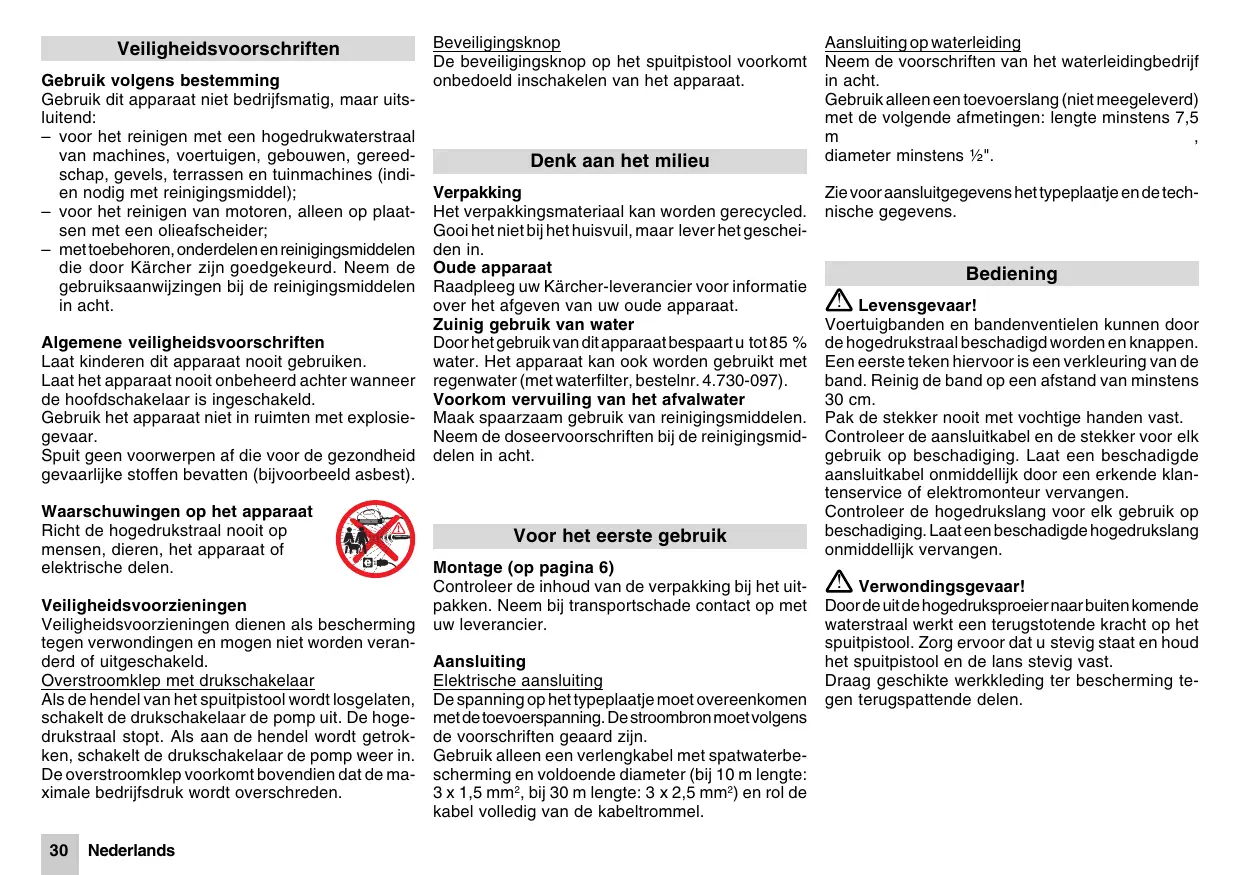

Veiligheidsvoorschriften

Gebruik volgens bestemming

Gebruik dit apparaat Niet bedrijfsmatig, maar uitsluitend:

• voor het reinigen met een hagedrukwaterstraal van machines, voertuigen, gebouwen, gereed-schap, gevels, terrassen en tuinmachines (indi-en nodig met reinigingsmiddel);
• voor het reinigen van motoren, alleen opplaatsen met een olieafscheider;
  mettobehoren, onderden en reinigingsmiddelen die door Karcher zich goedgekeurd. Neem de gebruiksaanwijzingen bij de reinigingsmiddelen in acht.

Algemene veiligheidsvoorschriften

Laat kinderen dit apparaat nooit gebruiken.

Laat het apparaat nooit onbeheerd awhile wanneer de hoofdschakelaar is ingeschakeld.

Gebruik het apparaat Niet in ruimten met explosiegevaar.

Spuit geen voorwerpen af die voor de gezondheid gevaarlijke stoffen bevatten (bijvoorbeeld asbest).

Waarschuwingen op het apparaat

Richt de hopedrukstraße nooit op mensen, dieren, het apparaat of elektrische delen.

Veiligheidsvoorzieningen

Veiligheidsvoorzieningen dieren als bescherming gegen verwondingen enogen nicht worden veranderd ofuitgeschakeld.

Overstroomklep met drukschakelaar

Als de hendel van het spuitpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit. De hoge-drukstraal stocht. Als aan de hendel worden getrokken, schakelt de drukschakelaar de pomp wee in. De overstroomklep voorkomt bovendien dat de maximale bedrijfsdruk worden overschreden.

Bveeiligingsknop

De beveiligingsknop op het spuitpistool voorkomt onbedoeld inschaken van het apparaat.

Denk aan het milieu

Verpakking

Het verpakkingsmaterial kan worden gerecycled. Gooi het Niet bij het huisvuil, maar lever het geschienen in.

Oude apparatus

Raadpleeg uw Karcher-leverancier voor informatie over het afgeven van uw oude apparaat.

Zuinig gebruik van water

Door het gebruik van dit apparaat bespaart u tot 85% water. Het apparaat kan ook worden gezruikt met regenwater (met waterfilter, bestelnr. 4.730-097).

Voorkom verruiling van het afvalwater

Maak sparzaam gebruik van reinigingsmiddelen. Neem de doseervoorschriften bij de reinigingsmiddelen in acht.

Voor het eerste gebruik

Montage (op pagina 6)

Controleer de inhoud van de verpakking bij het uitpakken. Neem bij transportschade contact op met uw leverancier.

Aansluting

Elektrische aansluiting

De spanning op het typeplaatje moet overeenkomen met detoevoerspanning. De stroombron moet volgens de voorschriften geaard zich.

Gebruik alleen een verlengkabel met spatwaterbescherming en voldoende diameter (bij 10 m lenghte: 3 × 1,5 ~mm^2 , bij 30 m lenghte: 3 × 2,5 ~mm^2 ) en rol de kabel volledig van de kabeltrommel.

Aansluiting op waterleiding

Neem de voorschriften van het waterleidingbedrijf in acht.

Gebruik alleen een toevoerslang (niet meegeleverd) met de volgende afmetingen: lengte minstens 7,5 m

diameter minstens 12 .

Zie voor aansluitgegevens het typeplaatje en de technische gegevens.

Bediening

Levensgevaar!

Voertuigbanden en bandenventielen können door de hagedrukstraal beschadigd worden en knappen. Een eerste teken hiervoor is een verkleuring van de band. Reinig de band op een afstand van minstens 30 cm.

Pak de stekker nooit met vochtige handen vast.
Controleer de aansluitkabel en de stekker voor elk gebruik op beschadiging. Laat een beschadigde aansluitkabel onmiddelijk door een erkende klantenservice of elektromonteur verrangen.

Controleer de hagedrukslang voor elk gebruik op beschadiging. Laat een beschadigde hagedrukslang onmiddelijk verrangen.

Verwondingsgevaar!

Door de UIT de hagedruksproeier maar buiten komende waterstraal werkt een terugstotende kracht op het spuitpistol. Zorg ervoor dat u stevig staat en houd het spuitpistol en de lans stevig vast.

Draag geschikte werkkleding ter bescherming te-gen terugspattende delen.

Watertoevoer

Let op! Verontreinigungen in het toevoerwater beschadigen de pomp. Om dit te voorkomen, moet al-tijd het Karcher-waterfilter (bestelnr. 4.730-097) worden gebruikt.

Bij gebruik van de hagedrukreiniger met een geslo- ten watertoevoerleiding worden de cilinderkopeenheid beschadigd. Gebruik de hagedrukreiniger nooit met een gesloten waterkraan.

Het apparaat kan via de waterleiding of uit een open reservoir van water worden voorzien.

Watertoevoer via de waterleiding

• Sluit een toevoerslang (niet meegeleverd) aan op de wateraansluiting van het apparaat en aan de watertoevoer.
• Open de watertoevoer.

Watertoevoer uit een open reservoir

• Schroef het koppelstuk voor de watertoevoer los.
• Schroef een zuigslang met filter (niet meegeleverd, zich „Specialtoebehoren") aan de wateraansluiting van het apparaat vast.
• Hang het filter in het reservoir.

• Ontlucht het apparaat voor gebruik.

• Schroef de hagedrukleiding van de hagedrukaansluiting van het apparaat los.

• Schakel het apparaat in een latent het zolang lopen tot het water zonder bellen uit de hagedrukaansluiting komt.
• Schakel het apparaat UIT en schroef de hoge-drukslang wee vast.

Voorbereiden

• Steek de stekker in het stopcontact.
  Zet de hoofdschakelaar op ^ ^

Inschakelen

• Druk de beveiligingsknop op het spuiptpistol in en trek aan de hendel.

Uitschakelen

• Laat de hendel los.

Druk ter voorkoming van onbedoeld inschakelen op de beveiligingsknop wanner u uw Werkzaamheden onderbreekt of wanner u de machine verlaat.

Werkdruk regelen

Werkdruk groter:

• draai de lans in de richting Werkdruk kleiner:
  draai de lans in derichting

Reinigingsmittel toevoegen

• Trek de reinigingsmiddelzuigslang in de gewenste lengte UIT de behuizing.
• Hang het reinigingsmiddelzuigslang in het reinigingsmiddelreservoir.
  Draai de lans in stand, tot aan de aanslag.

Wannerreinigungsmiddelistootegevoegd

• Hang het reinigingsmiddelzuigslang in een reservoir met schoon water. Schakel het apparaat in een laat het ongeveer een minuit schoonspoelen.

Geadviserde reinigingsmethode

1. Sproei het reinigingsmiddel spaarzaam op het droge oppervlak en LAST het inwerken (laat het Niet opdrogen).
2. Spuit het losgeweekte vuil los met de hagedrukstraal.

Toebehoren aansluten

Het onderstaande toebehoren worden meegeleverd of is verkrijgbaar bij de vakhandel, afhankelijk van het model (zie ook: „Specialaal toebehoren").
- Vervang het desbetreffende toebehoren door de lans.

Wasborstel

voor grote, gladde oppervlakken, bijvoorbeeld van auto, caravan of boot.

Reinigingsmiddel kan worden toegevoegd.

Draaiende wasborstel

voorbhoedzame en grondige reiniging, bijvoorbeeld van carrosserie of glas.

Reinigingsmiddel kan worden toegevoegd.

Rotorsproeier

voor hardnekig vuil, bijvoorbeeld mos op tegels of muren.

Werk zonder reinigingsmiddel en met de hoogste werkdruk.

Gebruik beëindigen

Zet de hoofdschakelaar op _· ,0^
- Trek de stekker uit het stopcontact.

Bij watertoevoer via de waterleiding

• Sluit de watertoevoer.
  Maak het apparaat los van de wateraansluiting. Bij watertoevoer uit een open reservoir
• Schroef de zuigslang met het filter los van de wateraansluiting van het apparaat.
• Trek aan de hendel van het spuitpistool tot het apparatusat drukloos is.
• Druk de beveiligingsknop in om per ongeluk inschakenen van het apparaat te voorkomen.

Bewaren

Let op! Vorst kan het apparaat onherstelbaar beschadigen wonneer het Niet volledig is leeggemaakt. Bewaar het apparaat in de winter in een vorstkvrente ruimte.

Maak de lans los van het spuitpistol.
- Wikkel de aansluitkabel op en hang deze om het spuittpistool.

Special toebehoren

Met special toebehoren breidt u de möglichkheden van uw apparaat UIT. Raadpleeg uw Karcher-leverancier voor meer informatie over special toebehoren. Zie pagina 106 voor afbeeldingen met bestelnr.

1 Vuilfrees
2 Spatbescherming voor vuilfrees
3 Buisreinigingsset
4 Draaiende wasborstel
5 Wasborstel
6 Natstraalset
7 Flexibele Ians
8 Drievoudige sproeier met lans
9 Lans voor moeilijk bereikbareplaatsen
0 Vloerlans
11 Lansverlengstuk
12 Hogedrukslang
13 Slangverlenging
14 Zuigset voor groe hoeveelheden
15 Zuigslang met filter
16 Waterfilter
17 Terugstroombelemmering

Reinigingsmittel

Wij adviseren u Kärcher-reinigings-en verzorgingsmiddelen voor probleemloos werkken, passend bij de desbetreffende reinigingstaak. Vraag ons om advies of informatie. Hier eenkleine selectie:

Universeeelreiniger

Profi RM 555 ULTRA

Autoreiniger

Profi RM 565 ULTRA

Huis- en tuinreiniger

Profi RM 570 ULTRA

Bootreiniger

Profi RM 575 ULTRA

Verzorging en onderhoud

Reinigen

Voor langdurige opslag, bijvoorbeeld in de winter:

Trek het reinigingsmiddeldoseerventiel van de zuigslang en reinig het onder stromend water.
- Trek de zeef in de wateraansluiting met een platte tang maar buiten en reinig de zeef onder stromend water.

Onderhoud

Het apparatus is onderhoudsvrij.

Hulp bij storingen

Storingen hebben vaak een eenvoudige oorzaak. Met behulp van het volgende overzichtkt u een storing zich oplossen. Neem bij overige storingen of in geval van twijfel contact op met de erkende klantenservice.

Gevaar voor een elektrische schok!

Reparatiewerkzaamheden aan het apparaat mogen alleen door de erkende klantenservice worden uitgevoerd.

Apparaat doet niets

-Netspanning controlleren.
Aansluitkabel op beschadigingen controleren.

Apparaat komt nicht op druk

Apparaat ontluchten: Pomp zonder hogedrukslang laten lopen, tot het water zonder lucht bellen op de hogedrukuitgang maar buitenkomt. Daarna hogedrukslang weer aansluiten.
- Zeef in de wateraansluiting reinigen.
-Watertoevoerhoeveelheid controeren.
- Controller of de aanvoerleidingen maar de pomp Niet lekken, verstopt, of zich gedrukt+zijn.

Sterke drukschommelingen

Reinig de hagedruksproeier. Met een naald het vuiluit de opening van de sproeier verwijderen en metwater vanaf de voorkant naspoelen.

Pomp lekt

• 10 druppels per minuut zijn toelaatbaar. Bij grotere lekkage dient u de hulp van de erkende klantenservice in te roepen.
  Geen aanzuiging van reinigingsmiddel
  Aanzuigslang voor reinigingsmiddel en het filter rei-nigen en op lekkage controleren.

Vervangingsonderdelen

Gebruikuitsluitend originele Karcher-onderdelen.

Een onderdelenoverzicht vindt u aan het einde van deze gebruiksaanwijzing.

Technische gegevens

Stroomaansluiting
Spanning (1~50 Hz)	230-240	V
Aansluitvermogen	1,9	kW
Netzekering (traag)	10	A
Isolatieklasse	1
Wateraansluiting
Aanvoertemperatuur (max.)	40	°C
Aanvoerhoeveelheid (min.)	600	l/h
Toevoerdruk (max.)	2-12	bar
Capaciteit
Nominale druk	120	bar
Werkdruk max.	130	bar
Transporthoeveelheid	400	l/h
Aanzuiging reinigungsmiddel	20	l/h
Terugstotende kracht op het spuitpistool bij werkdruk	15	N
Machinetrillingen:	0,8	m/s2
Geluidenniveau LPA(EN 60704-1)	74,5	dB(A)
Geluidenniveau LWA(EN 4871)	90	dB(A)
Maten
Lengte	395	mm
Breedte	315	mm
Hoogte	935	mm
Gewicht	12	kg

Schakelschema

C1 Condensator
M1 Motor
Q1 Hoofdschakelaar
T Temperatuurbegrenzer
S1 Drukschakelaar

Service

Garantie

De garantievoorwaarden van once verkoopmaatschappij in uw land+zijn van toepassing. Eventuele storingen aan het apparaat verhelpen wij kostenloos binnen de garantietermijn indien een materiaal-of fabricagebout waarvan de orzaak is.

Neem in een desbetreffend geval contact op met uw leverancier of dedichtstbijzijnde klantenservicewerkplaats. Neem het toebehoren en uw aankoopbewijs mee.

Klantenservice

Bij vragen of storingen helpt once Kärcher-vestiging u graag verder.

EU conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op grund van haar concipiëring en constructie en in de door ons in omloop gebrachte uitvoering beantwoordt aan de desbeteffende veiligheids- en gezondheidsvoorschriften van de EG-richtlijnen. Na een wijziging aan de machine die Niet in overleg met ons wordt uitgevoerd, verliesttheseverklaringhaar geldigheid.

Produkt: Hogedrukreiniger

Type: KÄRCHER 440 M 1.141-xxx

Desbetreffende EG-richtlijn:

EG-machinerichtlijn (98/37/EEG).

EG-laagspanningsrichtlijn (73/23/EEG) gewijzigd door 93/68/EEG.

EG-richtlij elektromagnetische verenigbaarheid (89/336/EEG) gewijzigd door 91/263/EEG, 92/31/EEG en 93/68/EEG.

Toegepaste geharmoniseerde normen:

DIN EN 60 335 - 1

DIN EN 60 335 - 2 - 79 : 1998

Door interne maatregelen is er voor gezorgd dat de standaard-apparaten altijd beantwoorden aan de eisen van de actuèle richtlijnen en de toegepaste normen. De ondergetekenden handelen in opdracht en op volmacht van de bedrijsfleiding.

Dr. B. Graf

H.Jenner

S. Reiser

Instructiuni generale de protectie
