440 M - Idropulitrice KARCHER - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo 440 M KARCHER in formato PDF.
| Tipo di prodotto | Idropulitrice |
| Marca | KARCHER |
| Modello | 440 M |
| Tensione di alimentazione | 230-240 V / 50 Hz |
| Potenza collegata | 1,9 kW |
| Fusibile di rete (temporizzato) | 10 A |
| Classe di protezione | I |
| Pressione nominale | 120 bar |
| Pressione di esercizio massima | 130 bar |
| Portata di mandata | 400 l/h |
| Portata di aspirazione detergente | 20 l/h |
| Temperatura max. acqua di alimentazione | 40 °C |
| Portata minima di alimentazione acqua | 600 l/h |
| Pressione di alimentazione massima | 12 bar |
| Livello di vibrazioni | 0,8 m/s² |
| Arresto automatico (pressostato) | Sì |
| Dispositivi di sicurezza | Valvola di scarico, pressostato, scatto di arresto |
| Utilizzo consigliato | Uso non professionale (macchine, veicoli, facciate, terrazze) |
| Collegamento acqua | Rubinetto o recipiente aperto (tubo di aspirazione opzionale) |
| Accessori inclusi | Lancia a doppio ugello, tubo alta pressione, impugnatura-pistola con scatto di arresto |
Domande frequenti - 440 M KARCHER
Domande degli utenti su 440 M KARCHER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Idropulitrice in formato PDF gratuitamente! Trova il tuo manuale 440 M - KARCHER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 440 M del marchio KARCHER.
MANUALE UTENTE 440 M KARCHER
Leggere queste istruzioni per l'uso prima di usare l'apparecchio la prima volta e comportarsi di conseguenza. Conservare thiso libretto d'istruzioni per l'uso per la successiva consultazione o per un successivo proprietario dell'apparecchio.
Nederlandsl
1 Tubo flessible di aspirazione detergente
2 Interruttore dell'apparecchio
3 Uscita alta pressione
4 Attacco acqua con filtro
5 Giunto
6 Lancia con ugello doppio
7 Tubo flessible ad alta pressione
8 Pistola con arresto di sicurezza (A)
9 Cavo di alimentazione
0 Maniglia
NEDERLANDS
12 Montaggio
34 Tubo flessible ad alta pressione
5 Inserire la lancia
6 avvitare il tubo flessibile ad alta pressione
7 collegare l'alimentazione dell'acqua
3 aprire completeness il rubinetto dell'acqua
9 Inserire la spina di alimentazione
Ulteriori informazioni a partire da pagina 26
NEDERLANDS
Voorbereiden
Lavorare con l'alta pressione
1 Regolare alta/bassa pressione
2 interruptore dell'apparecchio su «1»
3 togliere la sicura alla pistola a spruzzo
4 premere la leva
5 Attenzione: contraccolpo
6 Istruzioni di sicurezza
PORTUGUES
Lavorare con detergente
1 Regolare il getto a bassa pressione
2 introdure il tubo flessibile di aspirazione detergente ...
3 ... in un contentatore di detergente
4 interruptore dell'apparecchio
5 Togliere la sicura alla pistola a spruzzo
6 Premere la leva
A Con l'alta pressione il detergente è escluso
NEDERLANDS
1 Interruttore dell'apparechio su «0»
2 estrarre la spina di alimentazione
3 chiudere il rubinetto dell'acqua
4 premere la leva (scaricareolta la pressione)
5 Mettere la sicura alla pistola a spruzzo
Cura, manutenzione
6 Pulire ilhetto del detergente
7 Pulire il filtro dell'acqua
3 Protezione antigelo
NEDERLANDS
Gebruik beëindigen

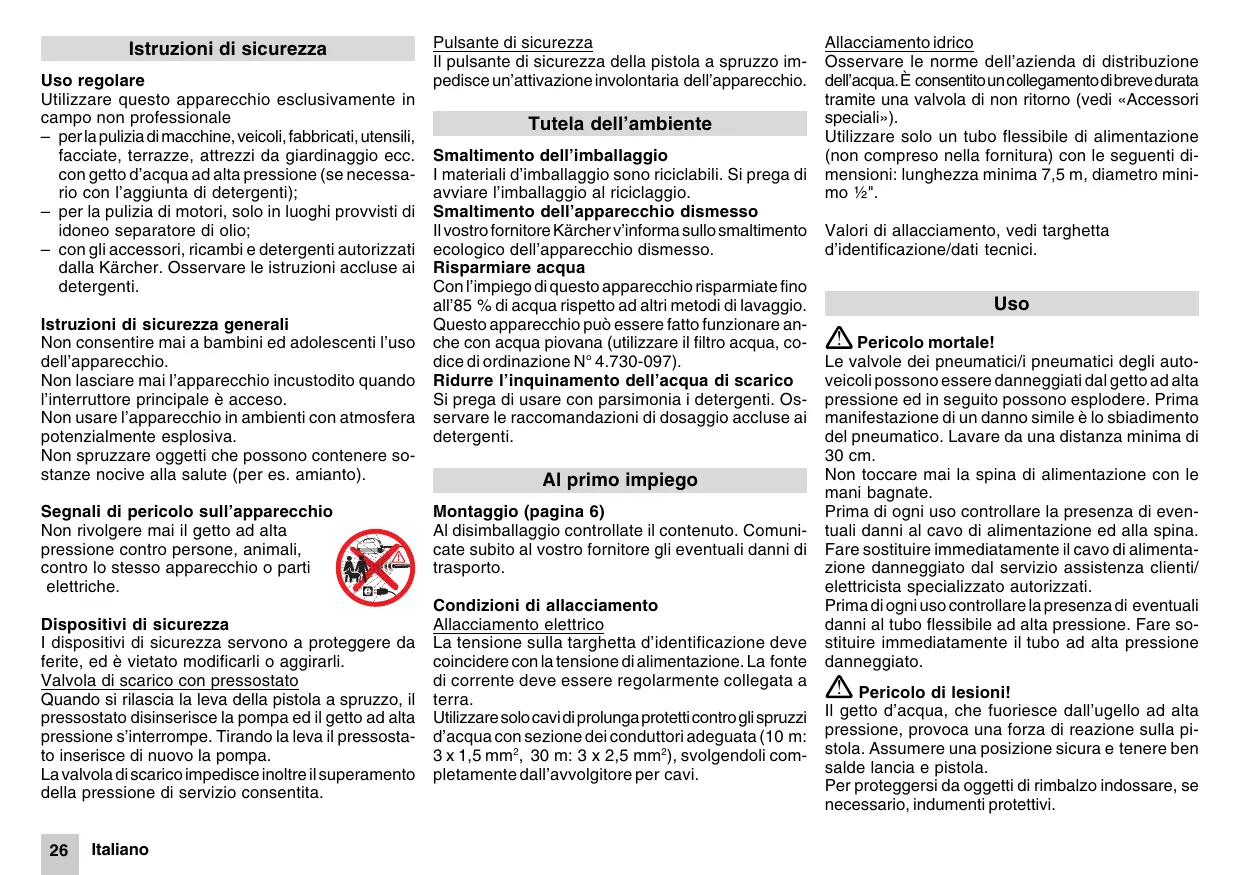

Istruzioni di sicurezza
Uso regolare
Utilizzare quello apparecchio escludamente in Campo non professionale
- per la pulizia di macchine, veicoli, fabbricati, utensili, facciate, terrazze, attrezzi da giardinaggio ecc. con getto d'acqua ad alta pressione (se necessario con l'aggiunta di detergenti);
- per la pulizia di motori, solo in luoghi provvisti di idoneo separatore di olio;
- con gli accessori, ricambi e detergenti autorizzati alla Karcher. Osservare le istruzioni accluse ai detergenti.
Istruzioni di sicurezza generali
Non consentire mai a bambini ed adolescenti l'uso dell'apparecchio.
Non lasciare mai l'apparecchio incustodito quando l'interruttore principale è acceso.
Non usare l'apparecchio in ambienti con atmosfera potenzialmente esplosiva.
Non spruzzare oggetti che possono contener sostanzi nocive alla salute (per es. amiente).
Segnali di pericolo sull'apparecchio
Non rivolgere mai il getto ad alta pressione contro persone, animali, contro lo stesso appearecchio o partie elettriche.
Dispositivi di sicurezza
I dispositivi di sicurezza servono a proteggere da ferite, ed è vietato modificarli o aggiirari. Valvola di scarico con pressostato
Quando si rilascia la leva della pistola a spruzzo, il pressostato disinserisce la pompa ed il getto ad alta pressione s'interrompe. Tirando la leva il pressostato,inserisce di nuovo la pompa.
La valvola di scarico impedisce inoltre il superamento della pressione di servizio consentita.
Pulsante di sicurezza
Il pulsante di sicurezza della pistola a spruzzo impedisce un'attivazione involontaria dell'apparecchio.
Tutela dell'ambiente
Smaltimento dell'imballaggio
I materiali d'imballaggio sono riciclabili. Si prega di avviare l'imballaggio al riciclaggio.
Smaltimento dell'apparecchio dismesso
Il vosto fornitore Karcher v'informa sullo smaltimento ecologico dell'apparecchio dismesso.
Risparmiare acqua
Con l'impiego di quello apparecchio risparmiate sono all'85% di acqua rispetto ad altri metodi di lavaggio.
Questo appearecchio più essere fatto funzionare anche con acqua piovana (utilizzare il filtro acqua, codice di ordinazione N^4.730 - 097
Ridurre l'inquinamento dell'acqua di scarico
Si prega di usare con parsimonia i detergenti. Osservare le raccomandazioni di dosaggio accluse ai detergenti.
Al primo impiego
Montaggio (pagea 6)
Al disimballaggio controllate il contento. Comunicate subito al vosto fornitore gli eventuali danni ditrasporto.
Condizioni di allaccimento
Allacciamento elettrico
La tensione sulla targhetta d'identificazione deve coincide con la tensione di alimentazione. La fonte di corrente deve essere regolarmente collegata a terra.
Utilizzare solo cavi di prolonga protetti contro gli spruzzi d'acqua con sezione dei conduttori adeguata (10 m: 3 × 1,5 ~mm^2 , 30 ~m : 3 × 2,5 ~mm^2 ), svolgendoli completenessdall'avvolGITore per cavi.
Allacciamento idrico
Osservare le norme dell'azienda di distribuzione dell'accua. É consentitouncollegamento dibrevedurata tramite una valvola di non ritorno (vedi «Accessori speciali»).
Utilizzare solo un tubo flessibile di alimentazione (non compreso nella fornitura) con le seguenti dimensioni: lunghezza minima 7,5 m, diametro minimo 12 .
Valori di allacciamento, vedi targhetta d'identificazione/dati tecnici.
Uso
Pericolo mortale!
Le valvole dei pneumatici/i pneumatici degli autoveicoli possono essere danneggiati dal getto ad alta pressione ed in seguito sono esplodere. Prima manifestazione di un danno simile è lo sbiadimento del pneumatico. Lavare da una distanza minima di 30 cm.
Non toccare mai la spina di alimentazione con le mani bagnate.
Prima di agli uso controllare la presenza di eventuali danni al cavo di alimentazione ed alla spina.
Fare sostituire immediatamente il cavo di alimentazione danneggiato dal servizio assistenza clienti/elettricista specializzato autorizzati.
Prima di anni uso controllare la presenza di eventuali danni al tubo flessibile ad alta pressione. Fare sostituire immediatamente il tubo ad alta pressione danneggiato.
Pericolo di lesions!
Il getto d'acqua, che fluorisce dall'ugello ad alta pressione, provoca una forza di reazione sulla pistola. Assumere una posizione sicura e tenere ben salute lancia e pistola.
Per proteggersi da oggetti di rimbalzo indossare, se necessario, indumenti protettivi.
Alimentazione dell'acqua
Attenzione! Le impurità nell'acqua di alimentazione danneggiano la pompa. Per impedire ciò, raccomandiamo espresmente l'uso di un filtro dell'acqua Kärcher (codice di ordinazione N° 4.730-097).
Nel funzionamento dell'idropulitrice ad alta pressione con tubo di alimentazione dell'acqua chiuso si provocano danni alla testa del cilindro. Si prega di non fare funzionare mai l'idropulitrice ad alta pressione con il rubinetto dell'acqua chiuso.
L'apparecchio più essere alimentato per es. con acqua alla conduttura dell'acqua oppure da un serbatoio aperto.
Alimentazione alla conduttura dell'acqua
- Collegare un tubo flessibile di alimentazione (non compreso nella fornitura) al raccordo per l'acqua dell'apparecchio ed all'alimentazione dell'acqua.
- Aprire il rubinetto.
Alimentazione dell'acqua da un serbatoio aperto
-
Svitare il giunto per l'alimentazione dell'acqua. I Avvitare il tubo di aspirazione con filtering (non compreso nella fornitura, vedi «Accessori speciali») al raccordo per l'acqua dell'apparecchio.
-
Immergere il filtrone nel serbatoio.
-
Sfiatare l'apparecchio prima dell'uso.
-
Svitare il tubo flessibile ad alta pressione dal raccordo dell'alta pressione dell'apparecchio.
- Accenderel l'apparecchio e farlo funzionare finché l'acqua esce priva di bolle dal raccordo ad alta pressione.
- Spagnere l'apparecchio e riavvitare il tubo flessibile ad alta pressione.
Preparazione
- Inserire la spina di alimentazione.
- Disporre l'interruttore principale su «I».
Inserire
- Premere il pulsate di sicurezza della pistola a spruzzo e tirare la leva.
Disinserire
- Rilasciare la leva.
Nelle pause di lavoro e quando ci si allontana dall'apparecchio, attivare la sicurezza contro l'insertimento involuntario premendo il pulsante di sicurezza.
Regolare la pressione di lavoro
Aumentare la pressione di lavoro: - ruotare la lancia nel senso Ridurre la pressione di lavoro: - ruotare la lancia nel senso
Miscelare il detergente
- Estrarre alla carcassa il tubo flessibile di aspirazione detergente fino alla lunghezza necessaria.
- Immergere il tubo flessibile di aspirazione detergente nel contentatore del detergente.
- Ruotare la lancia nel senso - fino all'arresto. Se è stato miscelato il detergente
- Immergere il tubo flessibile di aspirazione detergente in un contentatore con acqua pulita, poi accendere e lavare l'apparecchio per circa 1 minuto.
Metodo di lavaggio consigliato
- Spruzzare con parsimonia il detergente sulla superficie asciutta e lasciare reagire (senza farlo asciugare).
- Lavare lo sporcoosi sciolto con il getto ad alta pressione.
Collegaregliaccessori
Gli accessori seguenti, a seconda del modello, sono compresi nella fornitura o possono essere acquistati pressi rivenditori specializzati (vedianche «Accessori speciali»).
Sostituire la lancia con il rispetto accessorio.
Spazzola di lavaggio
per grande superfici lisce - per es. autovettura, roulotte o imbarcazione. É possible miscelare il detergente.
Spazzola di lavaggio rotante
per un lavaggio delicato e radicale - per es. superfici di carrozzerie e vetrate. É possible miscelare il detergente.
Spruzzatore rotante
per sporco resistente - per es. Lastre sulle vie pedonali oppure facciate coperte di muschio. Lavorare senza detergente ed alla pressione massima.
Allafine dell'uso
- Interruttore principale su «0».
- Estrarre la spina di alimentazione.
Con alimentazione dalla conduttura dell'acqua
- Chiudere il rubinetto dell'acqua.
- Staccare il tubo di alimentazione dal raccordo dell'apparecchio.
Con alimentazione dell'acqua da un serbatoio aperto
- Svitare il tubo di aspirazione con Filtering dal raccordo dell'apparecchio.
- Tirare la leva della pistola a spruzzo finché l'apparecchio è privo di pressione.
- Premere il pulsante di sicurezza perMETTERL'apparecchio in sicurezza contro l'inserimento involontario.
Conservazione
Attenzione! Il gelo può distruggere l'apparecchio che non sia stato completely svuotato dell'accua. Durante l'inverno conservare l'apparecchio in un luogo protetto dal gelo.
- Staccare la lancia alla pistola a spruzzo
- Avvolgere il cavo di alimentazione ed appenderlo per es. alla pistola a spruzzo.
Accessorispeciali
Gli accessori speciali accrescono le possibilità d'impiego dell'apparecchio. Chiedete al vostro fornitore Kärcher ulteriori informazioni sugli accessori.
Figure, vedi pagina 106
1 Ugello rotante
2 Paraspruzzi per ugello rotante
3 Set per la pulizia di tubi
4 Spazzola di lavaggio rotante
5 Spazzola di lavaggio
6 Set per idrosabbiatura
7 Lancia flessibile
8 Ugello a tre getti con lancia
9 Lancia per luoghi dificilmente accessibili
10 Lancia per pavimento
11 Prolunga per lancia
12 Tubo flessibile ad alta pressione
13 Prolunga per tubo flessibile
14 Set aspirazione grande quantità
15 Tubo flessibile di aspirazione con filtro
16 Filtro acqua
17 Valvola di non ritorno
Detergenti
Per un lavoro privod'inconvenienti ed adatto al rispettivo compito di lavaggio consiglio il nostro programma di detergenti e conservanti Karcher. Chiedete consiglio oppure informazioni a questo proposo. Riportiamo qui sotto una scelta di prodotti:
Detergente universale
Profi RM 555 ULTRA
Detergente per autovetture
Profi RM 565 ULTRA
Detergente per la casa ed il giardino
Profi RM 570 ULTRA
Detergente per imbarcazioni
Profi RM 575 ULTRA
Cura e manutenzione
Pulizia
Prima di conservare l'apparecchio per un lungo periodo, per es. durante l'inverno:
- Estrarre la valvola dosatriche detergente dal tubo flessibile di aspirazione detergente e lavarla sotto acqua corrente.
- Con una pinza piatta, estrarre il filtro nel raccordo dell'accuca e lavarlo sotto acqua corrente.
Manutenzione
L'apparecchio non richiede manutenzione.
Rimedio in caso di malfunzionamento
I guasti hanno spesso cause semplici, che potete eliminare con l'auito della tabella seguite. In caso di dubbio o di giusti/rimedi non individati nella tabella, siete pregati di rivolgervi al servizio assistenza clienti autorizzato.
Pericolo di scarica elettrica!
I lavori di riparazione all'apparecchio devono essere eseguiti solo dal servizio assistenza clienti autorizzato.
L'apparecchio non funziona
-Controllare la tensione di rete.
- Accertare eventuali danni al cavo di alimentazione.
L'apparecchio non va in pressione
- Sfiataré l'apparecchio: Fare funzionare la pompa senza il tubo ad alta pressione, finché l'acqua esceILA borle dall'uscita dell'alta pressione. Riattaccare poi il tubo ad alta pressione.
Pulire il filtro nell'attacco dell'acqua.
- Controllare la quantità di alimentazione dell'acqua.
- Accertare la tenuta o eventuali intasamenti in tutti i tubi di alimentazione della pompa.
Forti oscillazioni di pressione
- Pulite l'ugello ad alta pressione. Con uno spillo, togliete la sporciazia dal foro dell'ugello e lavatelo alla parte anteriore con acqua.
La pompa perde
- Sono amasse fino a 10 gocce al minuto. In caso di perdita magiore rivolgersi al servizio assistenza autorizzato.
Non aspira il detergente
- Pulire il tubo flessibile di aspirazione detergente con filtrone e controllare la sua tenuta.
Ricambi
Utilizzate esclusivamente ricambi originali Karcher.
Trovate un sommario dei ricambi alla fine di quello libretto d'istruzioni per l'uso.
Dati tecnici
| Allacciamento elettrico | ||
| Tensione (1~50 Hz) | 230-240 V | |
| Potenza allacciata | 1,9 kW | |
| Fusibile di settore | ||
| (ad azione ridardata) | 10 A | |
| Classe di sicurezza | 1 | |
| Allcappiamento acqua | |
| Temp. di alimentazione (max) | 40 °C |
| Quantità di alimentazione (min.) | 600 l/h |
| Pressione di alimentazione (max.) | 2-12 bar |
| Prestazioni | ||
| Pressione nominale | 120 | bar |
| Pressione di lavaro max. | 130 | bar |
| Portata | 400 | l/h |
| Aspirazione detergente | 20 | l/h |
| Reazione del getto sulla pistola a spruzzo alla pressione di lavoro | 15 | N |
| Vibrazioni dell'apparecchio: | 0,8 | m/s2 |
| Livello di pressione acustica | ||
| LpA(EN60704-1) | 74,5 | dB(A) |
| LWA(EN4871) | 90 | dB(A) |
| Dimensioni | ||
| Lunghezza | 395 | mm |
| Larghezza | 315 | mm |
| Altezza | 935 | mm |
| Peso | 12 | kg |
Schema elettrico
C1 Condensatore
M1 Motore
Q1 Pulsante
T Protezione termica
S1 Pressostato
Assistenza
Garanzia
Nel rispettovaese sono valide le condizioni di garanzia pubblcate alla notre societa di vendita competente. Eliminiamo Gratisamente entro il termine di garanzia gli eventuali quasi all'apparechio, se causati da un difetto di materiale o di produzione.
Nei casi previsti alla garanzia rivolgetevi al vostro rivenditore, oppure al più vicino centro assistenza clienti autorizzato, consegnando anche gli accessori ed il documento di acquisto.
Servizio assistenza clienti
In caso d'informazioni o di guasti è a sua disposizione la nostra filiale Kärcher.
Dichiarazione di conformità CE
Dichiariamo con la presente, che la macchina qui di seguito individata, in base alla sua Concezione e al tipo di costruzione, e nella versione da moi introddotta sul mercato, è conforme ai relativi requisiti fondamentali di sicurezza e di sanità delle direttive della CE. In caso di modifica apportate alla macchina perché il nostro accordo,questa dichiarazione perde la sua validità.
Prodotto: Idropulitrice ad alta pressione
Tip: KARCHER 44 1.141-xxx
Direttive CE pertinenti:
Direttiva macchine CE (98/37/CEE). Direttiva bassa tensione CE (73/23/CEE) modificata alla 93/68/CEE. Direttiva compatibilità elettromagnetica CE (89/336/CEE) modificata dalle 91/263/CEE, 92/31/CEE, 93/68/CEE.
Norme armonizzate applicate:
DIN EN 60 335 - 1
DIN EN 60 335 - 2 - 79 : 1998
DIN EN 55 014 - 1 : 1999
DIN EN 55 014 - 2 : 1997
DIN EN 61 000 - 3 - 2 : 1995
DIN EN 61 000 - 3 - 3 : 2000
Mediente accorgimenti interni, è stato assicurato che gli appearechi di serie siano sempre conformi ai requisiti delle attuali direttive CE e alle norme applicate. I firmatari agiscono su incarico e con i poteri dell'Amministrazione.
Dr. B. Graf
H.Jenner
S. Reiser
Schite vezi pagina 106.
Ona3BaHe Ha Ha OKoHaTa CpeDa
N3XbBpIHe Ha onakOBkata
OnakobvHnnte MaTePnAnu Morat Ja ce pezuknupat. MoJy, npedabaiTe onakOBKnTe 3a BtOpnHa npepa60TkA.
