GEBRUIKSAANWIJZING Comfort 40 E AL-KO

NL: Instructies voor gebruik 22

■ Lees voor de ingebruikname eerst deze documentatie volledig door. Dit is een voorwaarde voor veilig werken en een storingsvrij gebruik.
■ U moet de veiligheidsinstructies en waarschuwingen die in dit document en op het apparaat vermeld staan opvolgen.
■ Bewaar de bedieningshandleiding voor het gebruik en geef deze ook door aan toekomstige gebruikers.

Legenda

Let op!

Nauwkeurig opvolgen van de waarschuwings-instructies kan schade aan personen en zaken voorkomen.

Speciale instructies voor een beter begrip en een goed gebruik.

Het camerasymbool verwijst naar afbeeldingen.

Inhoudsopgave

Over dit handboek 22

Productbeschrijving 22

Veiligheidsvoorschriften 24

Montage 25

Bediening....25

Werkinstructies 26

Opbergen 27

Reparatie 27

Onderhoud....27

Hulp bij storingen....28

Garantie....29

Afvoeren 230

Productbeschrijving

In deze documentatie worden elektrische grasmaaiers met grasopvangbak beschreven. Enkele modellen zijn bovendien geschikt om te mulchen.

Identificeer uw model aan de hand van de productafbeeldingen en de beschrijving van de verschillende opties.

Dit apparaat is bestemd voor het maaien van gazons op privé terrein en mag alleen op een droog gazon worden gebruikt.

Ander of verdergaand gebruik geldt als niet reglementair.

Mogelijk onjuist gebruik

■ Deze grasmaaier is niet geschikt voor gebruik in openbare ruimten, parken, sportvelden of in de landbouw en bosbouw.
Aanwezige veiligheidsvoorzieningen mogen niet worden gedemonteerd of overbrugd, bijv. door het vastbinden van de veiligheidsbeugel aan de duw-boom.
■ Het apparaat mag niet bij regen en/of op nat gazon worden gebruikt.
■ Het apparaat mag niet voor commerciele doeleinden worden gebruikt.

Veiligheidsvoorzieningen

Attentie - gevaar voor letsel!

Veiligheidsvoorzieningen mogen niet buiten werking worden gesteld!

Veiligheidsbeugel/veiligheidsgreep

Afhankelijk van de uitvoering is het apparaat voorzien van een veiligheidsbeugel of veiligheidsgreep. Bij het optreden van gevaar laat u deze los. Motor en mes worden gestopt.

Beschermklep

De beschermklep houdt eruitspringende voorwerpen tegen.

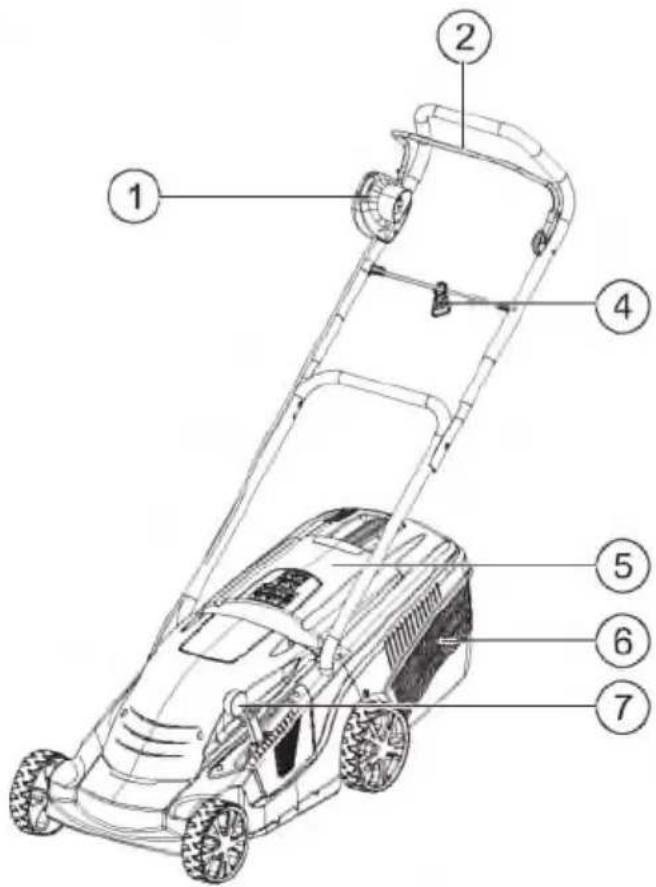

Productoverzicht

1	Schakelaar-stekkercombinatie*	5	Beschemklep
2	Veiligheidsbeugel*	6	Grasopvangbak
3	Veiligheidsgreep*	7	Centrale snijhoogteafstelling*
4	Kabelhouder	8	Gebruiksaanwijzing

* Afhankelijk van de uitvoering

Symbolen op het apparaat

	Attentie! Wees zeer voorzichtig bij de hantering.		Koppel het apparaat voor onderhoudswerkzaamheden of als de kabel beschadigd is altijd van het net los.
	Lees voor ingebruikneming de gebruiksaanwijzing!	[ZBHW]	Grijp niet in het mes.
	Attentie - gevaar! Houd handen en voeten uit de buurt van de messen!		Houd afstand tot de gevarenzone.
	Attentie! Scherpe messen!		Houd afstand tot de kabel.
	Houd de kabel uit de buurt van de messen!		Houd de kabel uit de buurt van de messen.
	Zorg dat andere personen uit de buurt van de gevarenzone blijven!

Veiligheidsvoorschriften

De bestuurder of gebruiker is verantwoordelijk voor ongevallen met andere personen en hun eigendom.

Attentie!

Gebruik het apparaat en het verlengsnoer alleen, als deze zich in een technisch onberispelijke toestand bevinden!

Veiligheidsvoorzieningen mogen niet buiten werking worden gesteld!

Attentie - gevaar voor letsel!

Veiligheidsvoorzieningen mogen niet buiten werking worden gesteld!

Elektrische veiligheid

Attentie - gevaar door stroom!

Gevaar door aanraken van spanningvoerende onderdelen!

Koppel de stekker onmiddellijk van het net los, als het verlengsnoer beschadigd of doorgesne- den is!

■ De aanwezige netspanning moet overeenkomen met de waarden voor netspanning in de Technische gegevens, er mag een andere voedingsspanning worden gebruikt.
- Gebruik alleen verlengsnoeren, die voor gebruik buitenshuis bestemd zijn - minimale doorsnede 1,5 mm ^2 .
■ Beschadigde of poreuze verlengsnoeren mogen niet worden gebruikt.
■ Controleer voor elk gebruik de toestand van het verlengsnoer.
■ Gebruik altijd de speciale kabelhouder voor het verlengsnoer.
■ Houd de kabel uit de buurt van het te maaien gebied en leid deze altijd weg van de machine.
■ Rijd nooit met de grasmaaier over het verlengsnoer heen.
■ Bescherm het apparaat tegen vocht

Veiligheidsvoorschriften bediening

■ Kinderen, en personen die deze gebruiksaanwijzing niet kennen, mogen het apparaat niet gebruiken.
■ U dient de plaatselijke voorschriften over de mini-

mumleeftijd van de bedienende persoon in acht te nemen.

Bedien het apparaat niet onder invloed van alcohol, drugs of medicijnen.
■ Controleer het apparaat voor elk gebruik op beschadigingen; laat beschadigde onderdelen vervangen.
■ Controleer het te maaien terrein geheel en nauwkeurig, verwijder alle vreemde voorwerpen.

■ Draag geschikte werkkleding:

lange broek
■ stevig schoeisel met anti-slipzool

■ Let er bij het werken op dat u stevig staat.

■ Zorg dat andere personen uit de buurt van de geva- renzone blijven.

■ Houd uw lichaam, ledematen en kleding uit de buurt van de messen.

■ Werk alleen bij voldoende daglicht of verlichting.

■ Koppel de stekker altijd van het net los en wacht tot het apparaat geheel stilstaat:

na het optreden van storingen en abnormaal vibreren van het apparaat
■ voordat u blokkeringen verwijdert
■ voordat u verstoppingen verwijdert
na contact met vreemde voorwerpen

Controleer de grasmaaier na contact met vreemde voorwerpen op beschadigingen. Voer de noodzakelijke reparaties uit, voordat u opnieuw start en met de grasmaaier werkt.

■ Wees bijzonder voorzichtig bij het omdraaien van de grasmaaier of als u de grasmaaier naar zich toetrekt.
■ Maai niet over hindernissen heen (bijv. takken, boomwortels).
■ Verwijder gesneden gras alleen bij uitgeschakelde motor.
■ Schakel de motor uit, als u over een niet te maaien oppervlak heennijdt.
- Til of draag het apparaat nooit als de motor draait.
■ Laat een bedrijfsklaar apparaat niet zonder toezicht.

Montage

Neem de meegeleverde montagehandleiding in acht.

Attentie!

Het apparaat mag pas na volledige montage worden gebruikt!

Bediening

Het camerasymbool heeft betrekking op de afbeeldingen op pagina 4/5.

Snijhoogte afstellen

Attentie - gevaar voor letsel!

Stel de snijhoogte alleen af als de motor uitgeschakeld is en de messen stilstaan!

De afstelling van de snijhoogte is afhankelijk van het model.

Centrale afstelling a

1. Draai de handgreep ongeveer 30° met de klokl mee (1a).

Druk voor korter gras de handgreep naar beneden.
■ Trek voor langer gras de handgreep naar boven.

1. Draai de handgreep tegen de klok in, beweeg deze hierbij licht naar boven of beneden, tot hij op de gewenste hoogte vastklikt.

Centrale afstelling b

1. Druk de ontgrendelingshendel naar de zijkant en houd deze vast (1b).

■ Schuif voor korter gras de hendel in de richting van het voorwiel.
■ Schuif voor langer gras de hendel in de richting van het achterwiel.

1. Laat de hendel los en schuif deze licht naar voren of naar achteren, tot hij op de gewenste hoogte vastklikt.

Asafstelling

Stel altijd beide assen op dezelfde snijhoogte in.

1. Houd de knop aan het voorwiel ingedrukt en duw het wiel van de as af (1c).
2. Trek de as met het overgebleven wiel eruit en schuif deze er in de gewenste snijhoogte in (1d).
3. Schuif het verwijderde wiel er weer op. Het wiel moet vastklikken.
4. Herhaal de procedure met de tweede as.

Wielschroef

Stel altijd beide assen op dezelfde snijhoogte in.

1. Draai de wielschroef er tegen de klok in af en trek het wiel van de as af (1e). Houd indien nodig het tweede wiel tegen.
2. Trek de as met het overgebleven wiel eruit en schuif deze er in de gewenste snijhoogte in (1f).
3. Schuif het verwijderde wiel er weer op en schroef de wielschroef er voorzichtig op. Haal deze niet te stevig aan.
4. Herhaal de procedure met de tweede as.

Grasopvangbak bevestigen

Attentie - gevaar voor letsel!

Verwijder of bevestig de grasopvangbak alleen als de motor uitgeschakeld is en het mes stilstaat.

1. Til de beschermklep op en hang de grasopvangbak in de houder.

Niveau-indicatie (optie)

De niveau-indicatie wordt door de luchtstroom bij het maaien naar boven gedrukt (2a). Als de grasopvangbak vol is, ligt de niveau-indicatie tegen de bak (2b). De grasopvangbak moet worden geleegd.

Grasopvangbak legen

1. Til de beschemklep op (3).
2. Verwijder de grasopvangbak en haal deze er naar achteren toe uit.
3. Leeg de grasopvangbak.
4. Til de beschemklep op en hang de grasopvangbak weer in de houder.

Netaansluiting tot stand brengen

1. Steek de netstekker van het snoer van het apparaat in de schakelaar-stekkercombinatie (5).
2. Borg de kabel met de kabelhouder (6). De lus van het netsnoer moet zo lang zijn dat de kabelhouder van de ene naar de andere kant kan glijden.

Motor inschakelen

Start de grasmaaier alleen op een vlakke ondergrond, niet in hoog gras. De ondergrond moet vrij zijn van vreemde voorwerpen zoals bijv. stenen. Til de grasmaaier bij het starten niet op.

1. Houd de startknop van de schakelaar-stekkercombinatie ingedrukt (7).
2. Trek de veiligheidsbeugel/-greep tegen de duw-boom en houd deze vast (7).
3. Laat de startknop los.

Motor uitschakelen

1. Laat de veiligheidsbeugel/-greep los.
2. Wacht tot het mes stilstaat.

Werkinstructies

Neem de plaatselijke bepalingen voor het gebruik van grasmaaiers in acht.

■ Controleer het te maaien terrein geheel en nauwkeurig, verwijder alle vreemde voorwerpen.
■ Maai alleen als er zich geen andere persoon in het werkbereik bevindt.
■ Maai alleen bij goed zicht.

■ Beweeg het apparaat alleen stapvoets voort.
■ Maai alleen als het mes scherp is.
■ Maai niet over hindernissen heen (bijv. takken, boomwortels).
Maai bij hellingen altijd dwars ten opzichte van de helling. Gebruik de grasmaaier niet hellingopwaarts of -afwaarts of op hellingen van meer dan 20°.
■ Wees extra voorzichtig als u op hellingen van werkrichting verandert.

Tips voor het maaien

■ Begin zo dicht mogelijk bij het stopcontact met maaien.
Leg het verlengsnoer altijd op het reeds gemaaide oppervlak.
■ De snijhoogte moet gelijkblijven 3–5 cm, maai niet meer dan de helft van de grashoogte af.
Zorg dat de grasmaaier niet overbelast raakt! Als het toerental door lang, zwaar gras aanzienlijk lager wordt, dient u de snijhoogte te verhogen en meermaals te maaien.
Maai 's ochtends of laat in de middag, om te zorgen dat het pas gemaaide gazon niet uitdroogt.
■ Maai tijdens sterke groeifases twee keer in de week, in droge periodes aanzienlijk minder vaak.

Mulchen met de mulchkit (optie)

Bij het mulchen wordt het gemaaide gras niet verzameld, maar blijft op het gazon liggen. De mulch beschermt de grond tegen uitdrogen en voorziet deze van voedingsstoffen. De beste resultaten bereikt u, als u het gras regelmatig ca. 2 cm maait. Alleen jong gras met zacht bladweefsel verrot snel.

■ Grashoogte voor het mulchen: maximaal 8 cm
■ Grashoogte na het mulchen: minimaal 4 cm

Pas uw loopsnelheid aan het mulchen aan, loop niet te snel.

Mulchkit gebruiken

Attentie - gevaar voor letsel!

Verwijder of plaats de mulchkit alleen als de motor uitgeschakeld is en het mes stilstaat!

1. Verwijder de grasopvangbak (3).
2. Til de beschermklep op en plaats de mulchkit in het afvoerkanaal (14a).
   De mulchkit moet vastklikken (4b).

Als de mulchkit niet vastklikt, kunnen de mulchkit en het mes beschadigd raken.

Mulchkit verwijderen

1. Til de beschermklep op en maak de vergrendeling van de mulchkit los (4c/1).
2. Trek de mulchkit eruit (4c /2).

Opbergen

■ Trek altijd eerst de netstekker eruit, voordat u het apparaat opbergt.
Klap het bovenste gedeelte van de duwboom naar beneden om plaats te besparen.
■ Berg het apparaat droog en buiten bereik van kinderen en onbevoegde personen op.

Reparatie

■ Reparatiewerkzaamheden mogen alleen worden uitgevoerd door AL-KO servicepunten en geautori-seerde vakbedrijven.
■ Om onbalans te voorkomen, mogen snijgereedschap en bevestigingsbouten alleen paarsgewijs worden vervangen.

Onderhoud

Attentie - gevaar voor letsel!

Trek voor alle onderhoudswerkzaamheden altijd de stekker eruit! Draag bij onderhoudswerkzaamheden aan het mes altijd werkhandschoenen! Niet uitgebalanceerde messen leiden tot sterke vibraties en beschadigen de grasmaaier.

■ Controleer de grasopvangbak regelmatig op werking en slijtage.
■ Reinig het apparaat na het maaien grondig met een handveger of een doek. Niet-verwijderd vuil aan de onderkant van het apparaat kan de werking nadelig beïnvloeden.
■ Spuit het apparaat niet met water af! Het binnendringen van water kan de schakelaar-stekkercombinatie en de elektromotor vernietigen.
■ Controleer het mes regelmatig op beschadigingen. Laat botte of beschadigde messen alleen bij een AL-KO servicepunt of een geautoriseerd vakbedrijf slijpen/vervangen. Geslepen messen moeten uitgebalanceerd zijn:
Aanhaalmoment van de messchroef 15 Nm +5.

Attentie!

Mes en motoras mogen niet worden uitgelijnd!

Na onderhoudswerkzaamheden aan geïsoleerde onderdelen

(bijv. vervanging van het mes) moet volgens richtlijn VDE 701 de isolatie worden gecontroleerd.

■ Vakkundige controle moet plaatsvinden:

■ nadat u over een hindernis bent gereden
als de motor direct stilstaat
als er een mes verbogen is
■ als de motoras verbogen is

Hulp bij storingen

Attentie - gevaar voor letsel!

Trek voor alle onderhoudswerkzaamheden altijd de stekker eruit en wacht tot het mes stilstaat!

Storing	Mogelijke oorzaak	Oplossing
Motor draait niet	Geen stroomvoorziening	Stroomvoorziening / verlengsnoer controleren.
	Kabel van het apparaat defect	AL-KO servicepunt / geautoriseerd vakbedrijf opzoeken.
	Mes geblokkeerd	Afvoerkanaal / behuizing reinigen, het mes moet soepel kunnen draaien.Op laag gras of op het reeds gemaaide oppervlak begin- nen, snijhoogte corrigeren.
Motorvermogen neemt af	Te veel gras in het afvoerkanaal of de behuizing	Afvoerkanaal / behuizing reinigen.Snijhoogte corrigeren.
	Mes bot	AL-KO servicepunt of geautoriseerd vakbedrijf opzoeken en mes laten slijpen/vervangen.
Grasopvangbak wordt niet vol	Gras vochtig	Gras laten drogen.
	Grasopvangbak verstopt	Rooster van de grasopvangbak schoonmaken.
	Te veel gras in het afvoerkanaal of de behuizing	Afvoerkanaal / behuizing reinigen.Snijhoogte corrigeren.
	Mes bot	AL-KO servicepunt of geautoriseerd vakbedrijf opzoeken en mes laten slijpen/vervangen.

Bij storingen die niet in deze tabel zijn beschreven of die u niet zelf kunt verhelpen verzoeken we u contact op te nemen met onze geautoriseerde klantenservice.

Garantie

Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijke termijn voor garantieaanspraken naar onze keuze door reparatie of een vervangende levering. Deze garantietermijn wordt bepaald door de wetgeving in het land, waar het apparaat is gekocht.

Onze garantietoezegging geldt enkel bij

■ correcte behandeling van het apparaat
■ inachtneming van de bedieningshandleiding
■ gebruik van originele reserveonderdelen

De garantie vervalt bij

■ pogingen tot reparatie van het apparaat
■ technische wijzigingen aan het apparaat
- gebruik dat niet in overeenstemming is met de bestemming (bijvoorbeeld bedrijfsmatig of gemeentelijk gebruik)

Uitgesloten van de garantie zijn:

■ lakschade die is veroorzaakt door normale slijtage
■ slijtageonderdelen, die op de kaart met reserveonderdelen zijn gekenmerkt met de omkadering XXX XXX (X)
■ verbrandingsmotoren – hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabrikant

Bij garantieaanspraken kunt u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur of de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijke aanspraken bij gebreken van de koper tegenover de verkoper onverkort van kracht.

Apparaten, batterijen of accu's die niet meer worden gebruikt niet bij het huisvuil gooien!

Verpakking, apparaat en accessoires zijn gemaakt van recyclebare materialen en moeten ook als zodanig worden afgevoerd.

DK Bortskaffelse
