MANUALE UTENTE Comfort 40 E AL-KO
I: Libretto di istruzioni....54
SLO: Navodilo za uporabo....62
HR: Upute za uporabu....70
SRB: Упутство за употребу....78
Riguardo questo manuale
Leggere attentamente queste istruzioni prima di mettere in funzione la macchina. Questo è il presupposto per un lavoro sicuro e un utilizzo senza inconvenienti.
■ Prestare attenzione alle istruzioni e alle avvertenze di sicurezza presenti in questa documentazione e sulla macchina.
■ Conservare le istruzioni per l'uso e consegnarle a un eventuale utilizzatore successivo.
Legenda
Attenzione!
Attenendosi strettamente a queste avvertenze si possono evitare danni a cose e/o persone.
Note speciali per una migliore comprensione e un migliore utilizzo.
Il simbolo della macchina fotografica rimanda a illustrazioni.
Sommario
Riguardo questo manuale 54
Descrizione del prodotto....54
Istruzioni di sicurezza....56
Montaggio....57
Uso 57
Avvertenze di lavoro....58
Magazzinaggio 59
Riparazione 59
Manutenzione e cura....59
Rimedi in caso di guasto 60
Garanzia 61
Smaltimento....230
Descrizione del prodotto
In questa documentazione vengono descritti tosaerba elettrici con cesto raccoglierba. Alcuni modelli sono inoltre adatti alle operazioni di pacciamatura.
Identificare il modello mediante le immagini di prodotto e la descrizione delle varie opzioni.
Utilizzo conforme alle norme
Quest'apparecchio è concepito per il taglio di tappeti erbosi nel settore privato e deve essere utilizzato solo su prati asciutti.
Un uso diverso da quello indicato vale come utilizzo im- proprio.
Uso errato possibile
Questo tosaerba non è adatto all'impiego in impianti pubblici, parchi, centri sportivi o nel settore agricolo e forestale
I dispositivi di sicurezza presenti non devono essere smontati o esclusi, ad es. con il fissaggio della staffa di sicurezza sul manubrio
■ Non utilizzare l'apparecchio in caso di pioggia e/o su prati bagnati
■ L'apparecchio non deve essere utilizzato nel settore commerciale
Dispositivi di sicurezza e protezione
Attenzione - Pericolo di lesioni!
Non mettere fuori uso i dispositivi di sicurezza e protezione!
Staffa di sicurezza / maniglia di sicurezza
A seconda della versione, l'apparecchio è dotato di una staffa di sicurezza o di una maniglia di sicurezza. In caso di pericolo, basta rilasciare tale elemento. Il motore e la lama si arrestano.
Deflettore
Il deflettore svolge la funzione di protezione da eventuali oggetti proiettati.

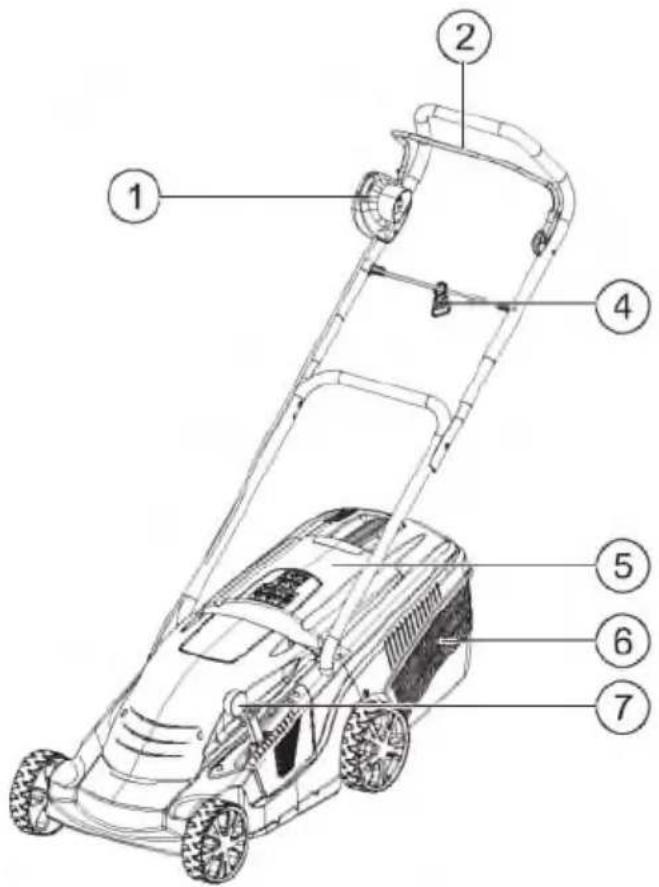

Il prodotto in sintesi
| 1 | Sistema interruttore-connettore* | 5 | Deflettore |
| 2 | Staffa di sicurezza* | 6 | Cestello raccoglierba |
| 3 | Maniglia di sicurezza* | 7 | Regolazione centrale dell'altezza di taglio* |
| 4 | Scarico della trazione per cavo | 8 | Istruzioni per l'uso |
* a seconda della versione
Simboli sull'apparecchio
 | Attenzione! Particolare cautela durante l'uso. |  | Scollegare sempre l'apparecchio dalla rete prima degli interventi di manutenzione o in caso di cavo danneggiato. |
 | Prima della messa in funzione leggere le istruzioni per l'uso! |  | Non mettere le mani nell'utensile da taglio. |
 | Attenzione pericolo! Tenere mani e piedi lontani dall'utensile da taglio! |  | Rispettare la distanza dalla zona di pericolo. |
 | Attenzione! Lame affiliate! |  | Rispettare la distanza dal cavo di collegamento. |
 | Tenere lontano il cavo di collegamento dalla lama! |  | Tenere lontano il cavo di collegamento dalle lame. |
 | Tenere lontane le altre persone dalla zona di pericolo! | ||
Istruzioni di sicurezza
L'operatore o l'utente è responsabile di eventuali pericoli e incidenti ad altre persone e beni materiali.
Attenzione!
Utilizzare l'apparecchio e la prolunga elettrica solo in condizioni tecniche ottimali!
Non mettere fuori uso i dispositivi di sicurezza e protezione!
Attenzione - Pericolo di lesioni!
Non mettere fuori uso i dispositivi di sicurezza e protezione!
Sicurezza elettrica
Attenzione - Pericolo dovuto alla corrente elettrica!
Pericolo in caso di contatto con componenti in tensione!
Staccare immediatamente la spina dalla rete se la prolunga elettrica è stata danneggiata o tagliata!
La tensione di rete locale deve corrispondere alla tensione di rete riportata nei Dati tecnici, non utilizzare un altro tipo di tensione di alimentazione
Utilizzare solo prolunghe elettriche previste per l'uso all'aperto con sezione minima di 1,5 mm ^2
■ Non utilizzare prolunghe elettriche danneggiate o usurate
■ Prima di ogni messa in funzione controllare lo stato della prolunga elettrica utilizzata
■ Utilizzare sempre l'apposito scarico della trazione per cavo per la prolunga elettrica
■ Tenere lontano il cavo dalla zona di taglio e manti- nerlo sempre lontano dalla macchina
■ Non passare mai con il tosaerba sulla prolunga elettrica
■ Proteggere l'apparecchio dall'umidità
Avvertenze di sicurezza Uso
I bambini e le persone che non conoscono le istruzioni per l'uso non devono utilizzare l'apparecchio
Rispettare le disposizioni locali relative all'età minima dell'utente
■ Non usare l'apparecchio in caso di consumo di bevande alcoliche, droghe o medicinali
■ Prima di utilizzare l'apparecchio, controllare sempre che non presenti danneggiamenti, sostituire i componenti danneggiati
■ Controllare attentamente e completamente il prato da tagliare, rimuovere tutti gli oggetti estranei
■ Indossare indumenti adatti ai lavori:
Calzoni lunghi
Scarpe robuste e antiscivolo
■ Durante il lavoro garantire le condizioni di sicurezza
■ Tenere lontane le altre persone dalla zona di pericolo
■ Tenere corpo, arti e indumenti lontano dall'utensile da taglio
■ Lavorare solo con luce diurna sufficiente o con illuminazione artificiale
■ Staccare sempre la spina dalla rete e attendere l'arresto dell'apparecchio:
in caso di guasti e vibrazioni insolite dell'apparecchio
■ prima di rimuovere eventuali blocchi
- prima di eliminare eventuali intasamenti
in caso di contatto con corpi estranei
In caso di contatto con corpi estranei accertarsi che il tosaerba non abbia subito un danneggia- mento. Eseguire le riparazioni necessarie prima di iniziare nuovamente ad utilizzare il tosaerba.
■ Prestare particolare attenzione quando si ribalta il tosaerba o quando si tira verso di sé il tosaerba
■ Non eseguire il taglio sopra ostacoli (ad es. rami, radici di alberi)
■ Rimuovere l'erba tagliata solo con il motore fermo
■ Spegnere il motore quando si attraversa una superficie diversa da quella da tagliare
■ Non sollevare o trasportare mai l'apparecchio con il motore in funzione
■ Non lasciare l'apparecchio operativo senza sorveglianza
Montaggio
Attenersi alle istruzioni di montaggio allegate.
Attenzione!
L'apparecchio può essere utilizzato solo dopo aver completato il montaggio!
Uso
L'icona della macchina fotografica fa riferimento alle figure a pagina 4/5.
Regolazione dell'altezza di taglio
Attenzione - Pericolo di lesioni!
Regolare l'altezza di taglio solo con il motore spento e lama fema!
La regolazione dell'altezza di taglio è diversa da modello a modello.
Regolazione centrale a
- Ruotare la maniglia di circa 30° in senso orario (1a).
Per ottenere erba di altezza minore premere verso il basso la maniglia
Per ottenere erba di altezza maggiore tirare verso l'alto la maniglia
- Ruotare la maniglia in senso antiorario e spostarla leggermente verso l'alto o il basso fino all'incastro nel livello desiderato.
Regolazione centrale b
- Premere lateralmente e mantenere in posizione la leva per lo sbloccaggio (☐ 1b).
Per erba di altezza minore spostare la leva in direzione della ruota anteriore
Per erba di altezza maggiore spostare la leva in direzione della ruota posteriore
- Rilasciare la leva e spingerla leggermente in avanti o indietro fino all'incastro nel livello desiderato.
Regolazione degli assi
Regolare sempre entrambi gli assi sulla stessa altezza di taglio.
- Mantenere premuto il pulsante sulla ruota anteriore e rimuovere la ruota dall'asse (☐ 1c).
- Estrarre l'asse con la ruota rimanente e inserirlo nella posizione di taglio desiderata (1d).
- Inserire nuovamente la ruota rimossa. La ruota deve incastrarsi.
- Ripetere l'operazione con il secondo asse.
Vite della ruota
Regolare sempre entrambi gli assi sulla stessa altezza di taglio.
- Svitare la vite della ruota in senso antiorario e rimuovere la ruota dall'asse (1e). Se necessario, tenere ferma la seconda ruota.
- Estrarre l'asse con la ruota rimanente e inserirlo nella posizione di taglio desiderata (1f).
- Inserire nuovamente la ruota rimossa e avvitare con cautela la vite della ruota. Non serrare eccessivamente.
- Ripetere l'operazione con il secondo asse.
Applicazione del cestello raccoglierba
Attenzione - Pericolo di lesioni!
Applicare o rimuovere il cestello raccoglierba solo con il motore spento e lama ferma.
- Sollevare il deflettore e agganciare il cestello raccoglierba nel supporto.
Indicatore di riempimento (opzione)
L'indicatore di riempimento viene spinto verso l'alto dalla corrente d'aria durante il taglio (2a). Se il cestello raccoglierba è pieno, l'indicatore di riempimento è a filo con il cestello (2b). Il cestello raccoglierba deve essere svuotato.
Svuotamento del cestello raccoglierba
- Sollevare il deflettore (3)
- Sganciare il cestello raccoglierba e rimuoverlo verso il lato posteriore.
- Svuotare il cestello raccoglierba.
- Sollevare il deflettore e agganciare nuovamente il cestello raccoglierba nel supporto.
Collegamento alla rete
- Inserire il connettore di rete del cavo di collegamento dell'apparecchio nel sistema interruttore-connettore (5).
- Fissare il cavo di collegamento dell'apparecchio con lo scarico della trazione per cavo (6). Il cappio del cavo di rete deve essere di lunghezza tale che lo scarico della trazione per cavo possa scorrere da un lato all'altro.
Accensione del motore
Avviare il tosaerba solo su un terreno piano senza erba alta. Il terreno deve essere privo di oggetti estranei come ad es. pietre. Non sollevare il tosaerba per l'avviamento.
- Mantenere premuto il pulsante di avvio del sistema interruttore-connettore (7).
- Tirare e tenere la staffa / maniglia di sicurezza verso il manubrio (7).
- Rilasciare il pulsante di avvio.
Spegnimento del motore
- Rilasciare la staffa / maniglia di sicurezza.
- Attendere l'arresto completo della lama.
Avvertenze di lavoro
Osservare le nome locali per l'esercizio dei tosaerba.
■ Controllare attentamente e completamente il prato da tagliare, rimuovere tutti gli oggetti estranei
■ Eseguire il taglio solo se nessun estraneo si trova nella zona di lavoro
■ Eseguire il taglio solo in caso di buone condizioni visive
■ Condurre l'apparecchio a passo d'uomo
■ Eseguire il taglio solo con lama affilata
■ Non eseguire il taglio sopra ostacoli (ad es. rami, radici di alberi)
In caso di pendi, eseguire sempre il taglio in direzione trasversale al pendio.
Non utilizzare il tosaerba salendo o scendendo dai pendii e su pendii con un'inclinazione superiore a 20°
■ Prestare particolare attenzione sui pendii durante il cambio della direzione di lavoro
Consigli per il taglio dell'erba
■ Iniziare a lavorare il più vicino possibile alla presa
■ Condurre la prolunga elettrica sempre sulla superficie di prato già tagliata
Altezza di taglio constante 3–5 cm, non tagliare più della metà dell'altezza dell'erba
Non sovraccaricare il tosaerba! Se il numero di giri del motore si riduce in modo evidente a causa di erba alta e difficile da tagliare, aumentare l'altezza di taglio e passare più volte sull'area da tagliare
■ Eseguire il taglio nelle prime ore della mattinata o nel tardo pomeriggio per evitare che il prato appena tagliato si secchi
Durante le fasi di crescita spiccata eseguire il taglio due volte alla settimana, durante i periodi di siccità eseguire il taglio con frequenza rispettivamente minore
Pacciamatura con kit di pacciamatura (opzione)
Con la pacciamatura l'erba tagliata non viene raccolta ma rimane sul prato. La pacciamatura protegge il terreno dall'essiccazione e fornisce sostanze nutritive. I risultati migliori si raggiungono con un taglio regolare di circa 2 cm. Soltanto l'erba cresciuta da poco con tessuti teneri si decompone rapidamente.
■ Altezza dell'erba prima della pacciamatura: Massimo 8 cm
■ Altezza dell'erba dopo la pacciamatura
Almeno 4 cm
Adattare la velocità di taglio all'operazione di pac- ciamatura, non procedere a velocità eccessiva.
Inserimento del kit di pacciamatura
Attenzione - Pericolo di lesioni!
Inserire o rimuovere il kit di pacciamatura solo con il motore spento e lama ferma!
-
Rimuovere il cestello raccoglierba (3).
-
Sollevare il deflettore e inserire il kit di pacciamatura nel canale di espulsione (☐ 4a).
Il kit di pacciamatura deve incastrarsi (☐ 4b).
Se il kit di pacciamatura non si incastra, il kit e la lama possono subire danneggiamenti.
Rimozione del kit di pacciamatura
-
Sollevare il deflettore e allentare il bloccaggio sul kit di pacciamatura (4c/1).
-
Estrarre il kit di pacciamatura (☐ 4c /2).
Magazzinaggio
■ Magazzinare sempre l'apparecchio con la spina di rete disinserita
■ Per risparmiare spazio, piegare la traversa superiore
■ Magazzinare l'apparecchio in un locale asciutto fuori dalla portata di bambini e persone non autorizzate
Riparazione
■ I lavori di riparazione devono essere effettuati esclusivamente da centri di a tenza AL-KO e ditte specializzate autorizzate
■ Per evitare una squilibratura gli utensili da taglio e i perni di fissaggio devono essere sostituiti solo in gruppo
Manutenzione e cura
Attenzione - Pericolo di lesioni!
Prima di ogni operazione di manutenzione e di cura, staccare sempre la spina di rete! In caso di operazioni di manutenzione e cura sulla lama indossare sempre guanti da lavoro! La mancata equilibratura delle lame provoca forti vibrazioni e danneggia il tosaerba.
■ Controllare regolarmente che il dispositivo raccoglierba funzioni correttamente e non presenti segni di usura
Al termine del taglio, pulire accuratamente l'apparecchio con una spazzola o un panno. Lo sporco non rimosso sul lato inferiore dell'apparecchio può ridurne la funzionalità
Non spruzzare mai acqua sull'apparecchio! Le infiltrazioni d'acqua possono distruggere irreparabilmente il sistema interruttore-connettore e il motore elettrico
■ Controllare regolarmente che le lame non presentino danneggiamenti. Fare affilare / sostituire le lame senza filo o danneggiate solo presso un centro di a tenza AL-KO o una ditta specializzata autorizzata. Le lame riaffilate devono essere equilibrate Coppia di serraggio della vite delle lame 15 Nm +5
Attenzione!
La lama e l'albero motore non devono essere centrati!
Al termine di interventi di manutenzione su componenti isolati (ad es. sostituzione delle lame) è necessario eseguire una prova della protezione isolante ai sensi della direttiva VDE 701.
- È necessario il controllo di un tecnico:
■ dopo essere passati su un ostacolo
in caso di arresto immediato del motore
in caso di piegatura delle lame
in caso di piegatura dell'albero motore
Rimedi in caso di guasto
Attenzione - Pericolo di lesioni!
Prima di ogni operazione di manutenzione e di cura, staccare sempre la spina di rete e attendere l'arresto della lama!
| Guasto | Causa possibile | Rimedio |
| Il motore non funziona | Alimentazione elettrica assente | Controllare il salvavita nell'edificio / la prolunga elettrica. |
| Cavo dell'apparecchio difettoso | Rivolgersi al centro di a tenza AL-KO / alla ditta specializzata autorizzata. | |
| Lama bloccata | Pulire il canale di espulsione / l'alloggiamento, la lama deve poter ruotare liberamente.Avviare l'apparecchio su erba bassa o su una superficie già tagliata, correggere l'altezza di taglio. | |
| La potenza del motore si riduce | Troppa erba nel canale di espulsione o nell'alloggiamento | Pulire il canale di espulsione / l'alloggiamento.Correggere l'altezza di taglio. |
| Lama senza filo | Rivolgersi al centro di a tenza AL-KO o a una ditta specializzata autorizzata e far affilare / sostituire la lama. | |
| Il raccoglierba non si riempie sufficientemente | Erba umida | Lasciar asciugare l'erba. |
| Raccoglierba intasato | Pulire la retina del raccoglierba. | |
| Troppa erba nel canale di espulsione o nell'alloggiamento | Pulire il canale di espulsione / l'alloggiamento.Correggere l'altezza di taglio. | |
| Lama senza filo | Rivolgersi al centro di a tenza AL-KO o a una ditta specializzata autorizzata e far affilare / sostituire la lama. |
In presenza di anomalie, che non siano riportate in tabella o che non si è in grado di eliminare, rivolgersi al nostro Servizio a tenza clienti di zona.
Garanzia
Qualsiasi difetto del materiale o di fabbricazione sarà eliminato durante il periodo di garanzia previsto dalla legge, a nostra scelta, tramite riparazione o sostituzione. Il periodo di garanzia dipende dalle leggi del paese, in cui viene acquistata la macchina.
La nostra garanzia è valida solo nei seguenti casi:
■ utilizzo corretto della macchina
■ rispetto delle istruzioni per l'uso
■ impiego di ricambi originali
La garanzia decade nei seguenti casi:
■ tentativi di riparazione sulla macchina
■ modifiche tecniche alla macchina
■ impiego non conforme alle prescrizioni (per es. impiego professionale o in ambito pubblico)
Sono esclusi dalla garanzia:
■ danni alla vernice riconducibili alla normale usura
■ particolari soggetti a usura, che sulla scheda ricambi siano contrassegnati da XXX XXX (X)
■ motori a combustione – Per questi valgono le norme di garanzia del produttore del motore
Per richiedere una prestazione in garanzia rivolgersi - con questa dichiarazione e lo scontrino dell'acquisto - al rivenditore o al Centro a tenza autorizzato più vicino. La presente garanzia lascia invariate le rivendicazioni di garanzia legali dell'acquirente nei riguardi del venditore.
Non smaltire vecchie macchine, pile o batterie con i rifiuti domestici!
Imballaggio, macchina e accessori sono prodotti con materiali riciclabili e devono essere smaltiti di conseguenza.
SLO Odstranjevanje
Odslužene naprave, baterij ali akumulatorja ne odlagajte med gospodinjske odpadke!
