BRUKSANVISNING Comfort 40 E AL-KO

Läs igenom denna dokumentation före idrifttagningen. Detta är en förutsättning för säkert arbete och felfri hantering.
■ Beakta säkerhets- och varningsanvisningarna i dokumentationen och på maskinen.
■ Dokumentationen är en permanent del av den beskrivna produkten och bör lämnas vidare till köparen vid försäljning.

Teckenförklaring

Varning!

Följ dessa varningsanvisningar för att undvika person- och/eller materialskador.

Särskilda anvisningar för bättre förståelse och lättare hantering.

Kamerasymbolen hänvisar till bilder.

Innehållsförteckning

Om denna manual....126
Produktbeskrivning 126
Säkerhetsanvisningar 128
Montering....129
Handhavande 129
Arbetsanvisningar 130
Förvaring 131
Reparation 131
Underhåll och skötsel 131
Hjälp vid störningar....132
Garanti 133
Bortskaffande 230

Produktbeskrivning

I denna dokumentation beskrivs elektriska grasklippare med gräsuppsamlare. Vissa modeller är dessutom lämpliga för bioklippning.

Identifiera din modell med hjälp av produktbilderna och beskrivningen av de olika funktionerna.

Föreskriven användning

Maskinen är avsedd för klippning av gräsmattor för privat bruk och får endast användas på torrt gräs.

Annan användning eller användning utöver denna, gäller som ej föreskriven.

Möjlig felhantering

Gräsklipparen är inte lämplig för användning i offentliga anläggningar, parker, idrottsanläggningar samt inom jord- och skogsbruk
Befintliga säkerhetsanordningar får inte demonteras eller överbryggas, t.ex. genom att binda fast säkerhetsbygeln på styrhandtaget
■ Använd inte maskinen i regn och/eller på vätt gräs
■ Maskinen får inte användas för kommersiellt bruk

Säkerhets- och skyddsanordningar

Varning - skaderisk!

Säkerhets- och skyddsanordningar får aldrig sättas ur funktion!

Säkerhetsbygel/säkerhetshandtag

Maskinen är utrustad med en säkerhetsbygel eller ett säkerhetshandtag beroende på modell. Släpp dessa direkt vid fara. Motorn och kniven stannar.

Utkastlucka

Utkastluckan skyddar mot delar som ev. kastas ut.

Produktöversikt

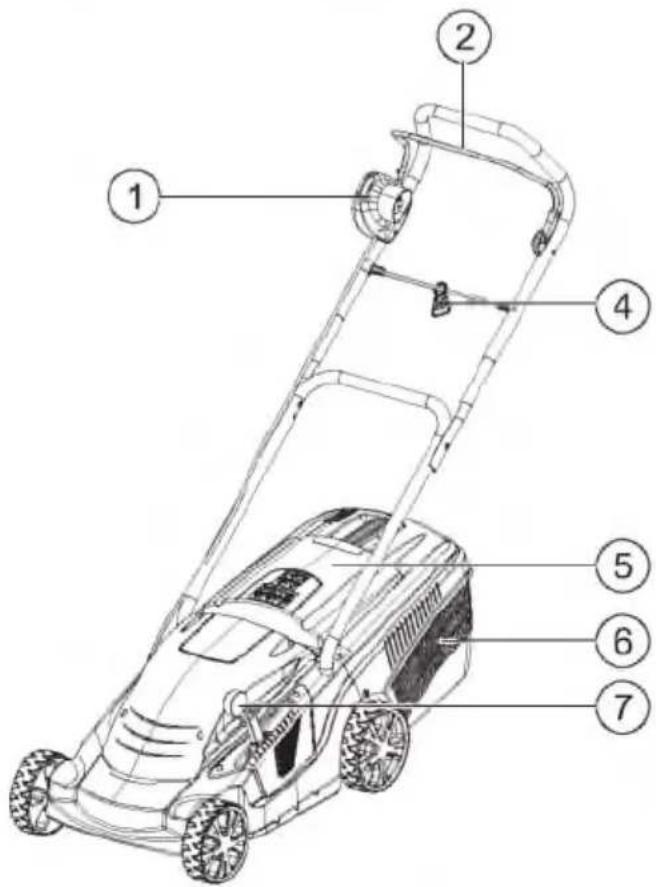

1	Brytare-kontakt-kombination*	5	Utkastlucka
2	Säkerhetsbygel*	6	Gräsuppsamlare
3	Säkerhetshandtag*	7	Central klipphöjdsreglering*
4	Kabeldragavlastning	8	Bruksanvisning

* beroende på modell

Symboler på maskinen

	Varning! Se upp vid hanteringen.		Koppla bort maskinen från elnätet före underhålls-arbeten eller vid skadad kabel.
	Läs bruksanvisningen före idrifttagningen!		Ta inte i klippaggregatet.
	Varning - fara! Häll händer och fötter borta från klippaggregatet!		Häll avständ till riskområdet.
	Varning! Vassa knivar!		Häll avständ till anslutningsledningen.
	Häll anslutningsledningen borta från kniven!		Häll anslutningsledningen borta från knivarna.
	Häll tredje part borta från riskområdet!

Tänk på att den som använder maskinen är ansvarig för skador som drabbar andra personer och deras egendom.

Varning!

Maskinen och forlangningskabeln får endast användas om de är tekniskt felfria!

Sakerhets- och skyddsanordningar får aldrig sättas ur funktion!

Varning - skaderisk!

Säkerhets- och skyddsanordningar får aldrig sättas ur funktion!

Elektrisk säkerhet

Varning - fara pga ström!

Fara pga kontakt med spänningsförande delar! Dra omedelbart ut kontakten ur eluttaget, om förlängningskabeln är skadad eller av!

Fastighetens nätspanning måste stämma överens med uppgifterna om nätspanning i tekniska data. Använd inte en annan försörjningsspanning
Använd bara förlängningskablar som är avsedda för utomhusbruk - minsta area 1,5 mm ^2
■ Skadade eller sköra förlängningskablar får inte användas
■ Kontrollera förlängningskabeln före varje idrifttagning
■ Använd alltid den speciella kabeldragavlastningen för förlängningskabeln
Häll alltid bort kabeln från klippområdet och från maskinen
Kör inte över förlängningskabeln med gräsklipparen
■ Skydda maskinen mot fukt

■ Barn och personer, som inte har läst bruksanvisningen, får inte använda maskinen
■ Beakta lokala bestämmelser beträffande användarens lägsta tillåtna alder
■ Använd inte maskinen om du år påverkad av alkohol, droger eller medicin
■ Kontrollera maskinen beträffande skador före varje

användning och byt ut skadade delar

■ Kontrollera terrängen som ska klippas noggrant. Ta bort alla främmande föremål
■ Använd lämpliga arbetskläder:

Langbyxor

Stadiga och halkfria skor

■ Stå alltid stadigt och sakert
■ Hall tredje part borta från riskområdet
Håll kroppen, lemmar och kläder borta från klippaggregatet
Arbeta endast i dagsljus eller i bra artificiell belysning
Dra alltid ut kontakten ur eluttaget och vanta tills maskinen stannar:

■ vid störningar eller kraftig vibration på maskinen

innan du tar bort blockeringar

innan du atgårdar igentäppningar

■ efter kontakt med främmande föremål

Sök efter skador på gräsklipparen efter kontakt med främmande föremål. Genomför nödvändig reparation innan du startar och använder gräsklipparen på nytt.

■ Var särskilt uppmärksam när du vänder gräsklipparen eller när du drar den mot dig
■ Klipp inte över hinder (t.ex. kvistar, trädrötter)
■ Ta endast bort klippmaterial vid stillastående motor
■ Stäng av motorn, om en annan yta än den som ska klippas korsas
■ Lyft eller bär aldrig maskinen med motorn gående
■ Hall alltid den startklara maskinen under uppsikt

Montering

Beakta den bifogade monteringsanvisningen.

Varning!

Maskinen får först användas när den är komplett monterad!

Handhavande

Kamerasymbolen hanvisar till bilder på sidan 4 och 5.

Ställa in klipphöjd

Varning - skaderisk!

Ställ endast in klipphöjden vid avstängd motor och stillastående kniv!

Installningen av klipphöjden ar olika beroende på modell.

Centralinställning a

1. Vrid handtaget ca 30° medurs (☐ 1a).

Tryck ned handtaget för kortare gräs
Dra upp handtaget för längre gräs

1. Vrid handtaget moturs, flytta det lite uppåt eller nedåt, tills det snapper in på önskat läge.

Centralinställning b

1. Lossa spaken genom att trycka den åt sidan och håll den så (☐ 1b).

Flytta spaken mot framhjulet för kortare gräs
Flytta spaken mot bakhjulet för längre gräs

1. Släpp spaken och flytta den lite framåt eller bakåt, tills den snäpper in på önskat läge.

Axelinställning

Stall alltid in båda axlarna på samma klipphöjd.

1. Tryck på knappen på framhjulet och håll den så, och dra loss hjulet från axeln (☐ 1c).
2. Dra ut axeln med hjulet och skjut in den på önskad klipphöjd (1d).
3. Skjut på det lossade hjulet igen. Hjulet måste snäppa in.
4. Upprepa momentet på den 2:a axeln.

Hjulbult

Ställ alltid in båda axlarna på samma klipphöjd.

1. Skruva loss hjulbulten moturs och dra loss hjulet från axeln (☐ 1e). Håll emot på det andra hjulet vid behov.
2. Dra ut axeln med hjulet och skjut in den på önskad klipphöjd (1f).
3. Skjut på det lossade hjulet igen och skruva fast hjulbulten försiktigt. Dra inte åt för hår.
4. Upprepa momentet på den 2:a axeln.

Fästa gräsuppsamlare

Varning - skaderisk!

Ta bort eller fäst gräsuppsamlaren endast vid avstängd motor och stillastående kniv.

1. Lyft utkastluckan och fäst gräsuppsamlaren i hållarna.

Mängdindikator (tillval)

Mängdindikatorn trycks uppåt pga luftflödet vid klippningen (☐ 2a). När gräsuppsamlaren är full ligger mängdindikatorn mot korgen (☐ 2b). Gräsuppsamlaren måste tömmas.

Tömma gräsuppsamlare

1. Lyft utkastluckan (3).
2. Lossa gräsuppsamlaren och ta bort den bakat.
3. Tom grasuppsamlaren.
4. Lyft utkastluckan och fäst gräsuppsamlaren i hållarna igen.

Nätanslutning

1. Sätt in elkontakten för maskinens anslutningsledning i brytare-kontakt-kombinationen (5).
2. Säkra maskinens anslutningsledning med kabeldragavlastningen (6).
   Elkabelns ogla måste vara så stor att kabeldragavlastningen kan glida från den ena sidan till den andra.

Starta motor

Gräsklipparen får bara startas på jämn mark och inte i högt gräs. Marken måste vara fri från främmande föremål, som t.ex. stenar. Lyft inte gräsklipparen för att starta den.

1. Tryck på startknappen på brytare-kontakt-kombinationen och håll den så (☐ 7).
2. Dra säkerhetsbygeln/-handtaget mot styrhandtaget och håll fast (7).
3. Slapp startknappen.

Stänga av motor

1. Släpp säkerhetsbygeln/-handtaget
2. Vänta tills kniven stannar.

Arbetsanvisningar

Beakta de lokala bestammelserna för handhavande av gräsklippare.

■ Kontrollera terrängen som ska klippas noggrant - ta bort alla främmande föremål
■ Klipp bara om det inte finns nagra andra personer i arbetsområdet
■ Klipp bara vid god sikt

■ Arbeta bara med gånghastighet
■ Klipp bara med en vass kniv
■ Klipp inte över hinder (t.ex. kvistar, trädrötter)
■ Klipp alltid tvårs över sluttningar.
Använd inte gräsklipparen uppför eller nedför, och i sluttningar med mer än 20° lutning
■ Var extra försiktig i sluttningar när du vänder i en annan riktning

Tips för klippning

■ Börja klippa så nära eluttaget som möjligt
Se till att förlängningskabeln alltid ligger på det redan klippta gräset
■ Samma klipphöjd 3–5 cm, klipp inte mer än hälften av gräsets höjd
- Överbelasta inte gräsklipparen! Öka klipphöjden och klipp flera gånger, om motorvarvtalet sjunkter pga långt tungt gräs
- Klipp tidigt på morgonen eller sent på eftermiddagen, för att skydda det nyklippta gråset mot uttorkning
■ Klipp tva ganger i veckan under växtperioden och motsvarande mindre under torkperioden

Bioklippning med bioklippsats (tillval)

Vid bioklippning samlas inte klippmaterialet upp, utan ligger kvar på gräsmattan. Bioklippmaterialet skyddar marken mot uttorkning och försörjer den med näringsämnen. Det bästa resultatet uppnås vid regelbunden klippning av ca 2 cm. Endast ungt gräs med mjuka blad förmultnar snabbt.

■ Gråshojd före bioklippning: Max. 8 cm
■ Gråshojd efter bioklippning: Min. 4 cm

Anpassa gänghastigheten till bioklippningen och gå inte för fort.

Sätta in bioklippsats

Varning - skaderisk!

Satt in eller ta bort bioklippsatsen endast vid avstängd motor och stillastäende kniv!

1. Ta bort grasuppsamlaren (3).
2. Lyft utkastluckan och sätt in bioklippsatsen i utkastkanalen (14a).
   Bioklippsatsen måste snappa in (☐ 4b).

Bioklippsatsen och kniven kan skadas, om bioklippsatsen inte snapper in.

Ta bort bioklippsats

1. Lyft utkastluckan och lossa spärren på bioklippsatsen (☐ 4c /1).
2. Dra ut bioklippsatsen (4c /2).

Förvaring

■ Förvara alltid maskinen med elkontakten utdragen
- Fäll ned styrhandtagets överdel för platssparande förvaring
■ Förvara maskinen torrt, och utom räckhall för barn och obehöriga personer

Reparation

■ Reparationsarbeten får endast genomföras av AL-KO servicestationer och auktoriserade fackverkstäder
■ Skärverktyg och fastbultar får endast bytas ut som hel sats, för att undvika obalans

Underhåll och skötsel

Varning - skaderisk!

Dra alltid ut elkontakten före allt underhålls- och skötselarbete! Använd alltid arbetshandskar vid underhålls- och skötselarbete på kniven! Ej balanserade knivar medför kraftig vibration och skadar gräsklipparen.

■ Kontrollera gräsuppsamlaren regelbundet beträffande funktion och slitage
■ Rengör maskinen noggrant med en handborste eller trasa efter gräsklippningen. Ej borttagna föroreningar på maskinens undersida kan påverka funktionen negativt
Spruta inte av maskinen med vatten! Vatten som kommer in kan förstöra brytare-kontakt-kombinationen samt elmotorn
■ Kontrollera kniven regelbundet betraffande skador. Sloa eller skadade knivar får endast slipas/bytas ut av en AL-KO servicestation eller auktoriserad fackverkstad. Slipade knivar måste balanseras Ätdragningsmoment på knivskruv 15 Nm +5

Varning!

Kniven och motoraxeln får inte riktas!

Efter underhållsarbeten på isoleringsdelar (t.ex. byte av kniv) måste en isolationsskyddskontroll enligt riktlinjen VDE 701 genomföras.

■ Fackmannamässig kontroll är nödvändig:
■ efter påkörning av ett hinder
om motorn stannar direkt
vid böjd kniv
■ vid böjd motoraxel

Hjälp vid störningar

Varning - skaderisk!

Dra alltid ut elkontakten före allt underhålls- och skötselarbete, och vänta tills kniven stannar!

Störning	Möjlig orsak	Åtgård
Motorn går inte	Ingen strömförsörjning	Kontrollera hussakringen/förlangningskabeln.
	Maskinkabel defekt	Uppsök en AL-KO servicestation/auktoriserad fackverkstad.
	Kniven blockerar	Rengör utkastkanalen/kåpan, kniven måste rotera fritt.Starta på kort gräs eller på en redan klippt yta, korrigera klipphöjden.
Motoreffekten avtar	För mycket gräs i utkast-kanalen eller kåpan	Rengör utkastkanalen/kåpan.Korrigera klipphöjden.
	Kniven slö	Uppsök en AL-KO servicestation eller auktoriserad fack-verkstad, för att slipa/byta ut kniven.
Gräsuppsamlaren fylls inte tillräckligt	Vätt gräs	Låt gräsmattan torka upp.
	Gräsuppsamlaren igensatt	Rengör gallret på gräsuppsamlaren.
	För mycket gräs i utkast-kanalen eller kåpan	Rengör utkastkanalen/kåpan.Korrigera klipphöjden.
	Kniven slö	Uppsök en AL-KO servicestation eller auktoriserad fack-verkstad, för att slipa/byta ut kniven.

Kontakta en av våra servicestationer vid störningar som inte finns uppförda i denna tabell eller som du själv inte kan åtgårda.

Garanti

Eventuella material- eller tillverkarfel på maskinen ansvarar vi för under garantin inom den lagstadgade preskriptionstiden antingen genom reparation eller utbyte av del/delar. Preskriptionstiden gäller efter respektive lands lag, där maskinen införskaffades.

Vära garantiåtaganden gäller endast vid:

■ Ett korrekt handhavande av maskin
■ Beaktande av bruksanvisning
■ Användning av reservdelar i original

Garantin upphör att gälla vid:

■ Reparationsförsök av maskin
■ Tekniska ändringar på maskinen
Ej ändamålsenlig användning (t.ex. användning för kommer- siellt bruk eller användning inom kommunal verksamhet)

Garantin galler inte för:

■ Lackskador, som beror på normalt slitage
■ Förslitningsdelar, som på reservdelskartan är märkta med ramar [XXX XXX (X)]
■ Förbränningsmotorer – För dessa gäller separata garantibestämmelser från respektive motortillverkare

Vid garantifall var god uppsök din handlare med denna garantiförsakran och kvittot eller närmaste auktoriserade kundtjänstställe. Genom detta garantiatagande berörs inte köparens lagstadgade garanti gentemot försäljaren.

Om denne håndboken

Sett på eller ta av gressoppsamlingskurven kun när motoren er slätt av og skjærekniven står stille.

■ Korrekt håndtering av maskinen

Uttjänade maskiner eller batterier får ej slängas i hushållssoporna!

Förpackning, maskin och tillbehör är tillverkade av återvinningsbara material och ska bortskaffas till återvinningsstation.

N Avfallsbehandling

Maskiner, batterier eller oppladbare batterier som er oppbrukt, må ikke kastes i det vanlige husholdningsavfallet!
