KÄYTTÖOHJE Comfort 40 E AL-KO
FIN: Käyttöohjeet....142
EST: Kasutusjuhend....150
LV: Instrukcijas....158
LT: Instrukciju vadovas 166
Käsikirjaa koskevia tietoja
Lue tämä käyttöohje läpi ennen tuotteen käyttöönottoa. Se on turvallisen työskentelyn ja häiriottöman käsittelyn edellytys.
Noudata tässä dokumentissa ja laitteessa olevia turvaohjeita ja varoituksia.
Säilytä käyttöohje käyttöä varten ja luovuta se myös tuotteen myöhemmille käyttäjille.
Merkkien selitykset
Huomio!
Naiden varoitusten huolellinen noudattaminen voi estää ihmisten loukkaantumiset ja/tai esinevahingot.
Erityisohjeita, jotka auttavat ymmärtämään ja kasittelemaan laitetta paremmin.
Kamerasymboli viittaa kuviiin.
Sisällysluettelo
Kāsikirjaa koskevia tietoja 142
Tuotekuvaus 142
Turvaohjeet....144
Asennus....145
Kaytto 145
Työohjeita 146
Sailytys 147
Korjaus 147
Huolto ja hoito....147
Apu häiriötilanteissa 148
Takuu 149
Hävittäminen 230
Tuotekuvaus
Tässä dokumentissa kuvataan ruohosäiliöllä varustettuja sähköruohonleikkureita. Jotkut mallit soveltuvat myös ruohon kuohkeutukseen.
Voit tunnistaa oman mallisi tuotekuvien ja eri optioiden kuvauksen perusteella.
Tarkoituksenmukainen käyttö
Tämä laite on tarkoitettu ruohon leikkaamiseen yksityiskäytössä. Laitteella saa leikata vain kuivaa ruohoa.
Muunlainen käyttö ei ole tarkoituksenmukaista.
Mahdollinen väärinkäyttö
Tämä ruohonleikkuri ei sovellu käytettavaksi julkisilla paikoilla, puistoissa tai urheilukentilla eikä maa- ja metsataloudessa
■ Ruohonleikkuriin asennettuja turvalaitteita ei saa poistaa tai ohittaa esim. sitomalla turvakaari aisaan
- Älä käytä laitetta sateella äläkä ruohon ollessa märkä
■ Laitetta ei saa käyttää kaupalliseen tarkoitukseen
Turva- ja suojalaitteet
Huomio - Loukkaantumisvaara!
Turva- ja suojalaitteita ei saa poistaa käytöstä!
Turvakaari / turvakahva
Laitteessa on mallista riippuen joko turvakaari tai turvakahva. Vaaratilanteessa päästä kaaresta/kahvasta irti. Moottori ja leikkuuterä pysähtyvät.
Luukku
Luukku suojaa ulossinkoutuvilta leikkuujätteiltä.

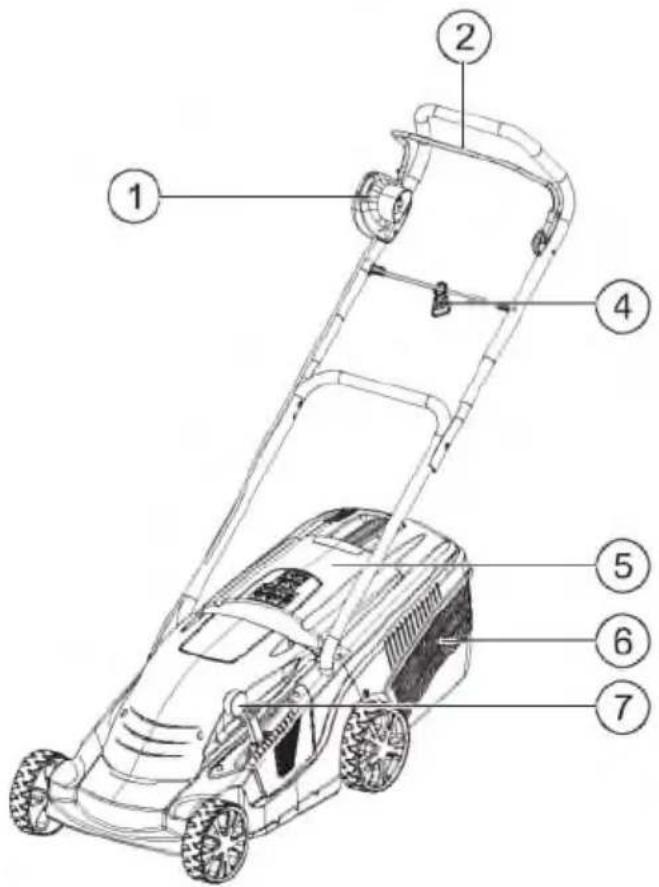

Yleiskuva tuotteesta
| 1 | Kytkin-pistoke-yhdistelma* | 5 | Luukku |
| 2 | Turvakaari* | 6 | Ruohosäiliö |
| 3 | Turvakahva* | 7 | Leikkuukorkeuden keskussaato* |
| 4 | Kaapelin vedonpoistaja | 8 | Käyttöohje |
* mallista riippuen
Laitteen symbolit
 | Huomio! Käsittele erityisen varovasti. |  | Irrota laite verkosta aina ennen huoltotöitä tai jos kaapeli on vaurioitunut. |
 | Lue käyttöohje ennen käyttöönottoa! |  | Älä koske leikkuulaitteeseen. |
 | Huomio - Vaara! Pida kadet ja jalat kaukana leikkuulaitteesta! |  | Pida etaisyyttä vaara-alueeseen. |
 | Huomio! Terävat leikkuuterät! |  | Pidä etäisyyttä liitosjohtoon. |
 | Pidä liitosjohto kaukana leikkuuterästa! |  | Pidä liitosjohto kaukana leikkuuterista. |
 | Pidä ulkopuoliset poissa vaara-alueelta! | ||
Turvaohjeet
Koneen käyttäjä vastaa henkilöille ja heidän omaisuudelleen aiheuttamistaan vahingoista.
Huomio!
Käytä laitetta ja pidennyskaapelia vain teknisesti moitteettomassa kunnossa!
Turva- ja suojalaitteita ei saa poistaa käytosta!
Huomio - Loukkaantumisvaara!
Turva- ja suojalaitteita ei saa poistaa kāytostā!
Sähköturvallisuus
Huomio - Sähkövirta aiheuttaa vaaran!
Koskeminen sähköä johtaviin osiin aiheuttaa vaaran! Irrota pistoke heti verkosta, jos pidennyskaapeli on vaurioitunut tai mennyt poikki!
Talon verkkojännitteen on oltava sama kuin Teknisissä tiedoissa ilmoitettu verkkojännite. Älä käytä mitään muuta verkkojännitettä
Käytä vain sellaisia pidennyskaapeleita, jotka so-veltuvat ulkokäyttoön – poikkileikkaus vähintaan 1,5 mm²
■ Vaurioituneita tai murtuneita pidennyskaapeleita ei saa käyttää
Tarkasta pidennyskaapelisi kunto ennen jokaista käyttöönottoa
Käytä aina pidennyskaapelin kanssa sille tarkoitettua vedonpoistajaa
Pidä kaapeli kaukana leikkuualueelta ja ohjaa sitä aina poispäin koneesta
- Älä koskaan aja ruohonleikkurilla pidennyskaapelin yli
■ Suojaa laitetta kosteudelta
Käyttöturvaohjeet
Lapset ja henkilöt, jotka eivät tunne tätä käyttöoh-jetta, eivät saa käyttää laitetta
Noudata käyttäjän vähimmäisikää koskevia paikallisia määräyksiä
- Älä käytä laitetta alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena
Tarkasta laite aina ennen käyttöä vaurioiden varalta ja vaihdata vaurioituneet osat
Tarkasta leikattava alue kokonaan ja huolellisesti, ja poista kaikki roskat
■ Kaytä tarkoituksenmukaisia työvaatteita:
■ Pidā ulkopuoliset poissa vaara-alueelta
Pidä vartalo, kädet, jalat ja vaatteet kaukana leikkuulaitteesta
Työskentele vain riittavässa päivänvalossa tai keinovalaistuksessa
- Irrota pistoke aina verkosta ja odota, että laite pysähtyy,
jos olet havainnut laitteessa hairiõita tai epata- vallista tärinää
■ ennen kuin vapautat jumiutuneen osan
■ ennen kuin avaat tukokset
jos laite on joutunut kosketuksiin roskien kanssa
Jos ruohonleikkuri on joutunut kosketuksiin roskien kanssa, tarkasta mahdolliset vauriot. Tee tarvittavat korjaukset, ennen kuin jatkat ruohon-leikkurin käyttöä.
■ Ole erityisen tarkkaavainen ruohonleikkuria kääntäessäsi tai vetäessäsi sitä itseesi pain
- Älä leikkaa ruohoa esteiden päältä (esim. oksat, puunjuuret)
■ Poista leikkuujäte vain silloin kun moottori on pysähdyksissä
■ Sammuta moottori, jos ylität jonkin muun kuin leikattavan alueen
- Älä koskaan nosta tai kanna laitetta moottorin ollessa käynnissä
- Älä jätä käyttövalmista laitetta ilman valvontaa
Asennus
Noudata mukana toimitettua asennusohjetta.
Huomio!
Laitetta saa käyttää vasta sitten, kun asennus on suoritettu loppuun!
Käyttö
Kamerasymboli viittaa sivujen 4 ja 5 kuviin.
Leikkuukorkeuden säätö
Huomio - Loukkaantumisvaara!
Sāādā leikkuukorkeutta vain silloin, kun moottori on kytketty pois paälta ja leikkuutera on pysahdyksissä!
Leikkuukorkeuden säato riippuu mallista.
Keskussäätö a
- Käännä käsikahvaa noin 30° myötäpäivään (1a).
Jos haluat lyhyen ruohon, paina käsikahvaa alaspäin
Jos haluat pitkän ruohon, vedā kāsikahvaa ylöspäin
- Kaannä käsikahvaa vastapaivaan ja liikuta sitä sa-malla kevyesti ylös- tai alaspäin, kunnes se lukittuu halutulle tasolle.
Keskussäätö b
- Vapauta vipu painamalla sitä sivulle ja pitämällä paikallaan (1b).
Jos haluat lyhyen ruohon, tyonna vipua etupyörän suuntaan
Jos haluat pitkän ruohon, työnnä vipua takapyörän suuntaan
- Päästa vipu ja työnnä sitä kevyesti eteen- tai taak-sepäin, kunnes se lukittuu halutulle tasolle.
Akselin säätö
Säädä aina molemmat akselit samalle leikkuukorkeudelle.
- Pidä etupyörän painiketta painettuna ja vedä pyörä irti akselista (1c).
- Vedä akseli ulos paikallaan olevan pyörän puolelta ja työnnä sisään halutulla leikkuukorkeudella (1d).
- Työnnä irrottamasi rengas takaisin paikalleen. Pyörän täytyy lukittua.
- Toista vaiheet toisen akselin kohdalla.
Pyöränruuvi
Saada aina molemmat akselit samalle leikkuukorkeudelle.
- Irrota pyöränruuvi kiertämällä sitä vastapaivaan, ja vedä pyörä irti akselista (1e). Tarvittaessa pidä toista pyörää paikallaan.
- Vedä akseli ulos paikallaan olevan pyörän puolelta ja työnnä sisään halutulla leikkuukorkeudella (1f)
- Työnnä irrottamasi pyörä takaisin paikalleen ja kierra pyöränruuvi varovasti paikalleen. Älä kiristä liian tiukalle.
- Toista vaiheet toisen akselin kohdalla.
Ruohosäilion asettaminen paikalleen
Huomio - Loukkaantumisvaara!
Poista tai aseta ruohosäiliö paikalleen vain silloin, kun moottori on kytketty pois paalta ja leikkuutera on pysähdyksissä.
- Nosta luukkua ja ripusta ruohosäiliö pidikkeisiin.
Täyttöasteen näyttö (optio)
Ilmavirta painaa täyttöasteen näyttöä ruohonleikkuun aikana ylöspäin (2a). Jos ruohosäiliö on täynnä, täyttöasteen näyttö laskeutuu säiliön tasolle (2b). Ruohosäiliö täytyy tyhjentää.
Ruohosäiliön tyhjennys
- Nosta luukkua (3).
- Vedä ruohosalliö esiin ja poista se taaksepalin.
- Tyhjennä ruohosäiliö.
- Nosta luukkua ja aseta ruohosäiliö takaisin pidikkeisiin.
Luo verkkoliitäntä
- Työnnä laitteen liitosjohdon pistoke kytkin-pistoke-yhdistelmaän (5).
- Kiinnitä laitteen liitosjohto kaapelin vedonpoistajaan (6).
Verkkokaapelin lenkin täytyy olla niin pitkä, että kaapelin vedonpoistaja voi liukua puolelta toiselle.
Kytke moottori päälle
Käynnistä ruohonleikkuri vain tasaisella alustalla, älä korkeassa ruohikossa. Alustassa ei saa olla roskia, kuten esim. kivia. Älä nosta ruohonleikkuria käynnistystä varten.
- Pidā kytkin-pistoke-yhdistelmān kāynnistyspainiketta painettuna (7).
- Vedā turvakaarta/-kahvaa aisaa vasten ja pidā paikallaan (7).
- Päästa käynnistyspainike.
Moottorin kytkeminen pois päältä
- Päästä turvakaari/-kahva.
- Odota, että leikkuuterä on pysähtynyt.
Työohjeita
Noudata ruohonleikkurin käyttöä koskevia paikallisia mäaräyksiä.
Tarkasta leikattava alue kokonaan ja huolellisesti – poista kaikki roskat
■ Leikkaa ruohoa vain silloin, kun tyõalueella ei ole ulkopuolisia
■ Leikka ruohoa vain silloin, kun näkyvyys on hyvā
■ Ohjaa laitetta vain kävelyvauhtia
■ Leikka ruohoa vain terävällä leikkuuterällä
- Älä leikkaa ruohoa esteiden päältä (esim. oksat, puunjuuret)
■ Viettävällä alustalla leikatessasi leikkaa ruohoa poi- kittaissuuntaan alustaan nähden.
Älä ohjaa ruohonleikkuria viettävää alustaa ylös-tai alaspäinälakä käytä sitä alustalla, joka viettää enemmän kuin 20°
Noudata erityistä varovaisuutta, kun vaihdat suuntaa viettävällä alustalla
Ohjeita ruohon leikkaamiseen
■ Aloita ruohon leikkaaminen mahdollisimman lahelta pistorasiaa
■ Ohjaa pidennyskaapelia aina jo leikatulle ruohikolle
Pidä leikkuukorkeus 3–5 cm:ssä ja leikkaa korkeintaan puolet ruohon korkeudesta
- Älä ylikuormita ruohonleikkuria! Jos moottorin kierrosluku laskee huomattavasti pitkässä, raskaassa ruohikossa, saädä suurempi leikkuukorkeus ja leikkaa ruoho useaan kertaan
■ Leikkaa ruoho aamulla tai myöhaan iltapäivalla, jotta juuri leikattu ruoho ei kuivu
■ Leikkaa ruoho voimakkaan kasvuvaiheen aikana kaksi kertaa viikossa ja vähäsateisina aikoina vastaavasti harvemmin
Ruohikon kuohkeutus leikkuukotelon avulla (optio)
Jos ruohikkoa kuohkeutetaan, ei leikattua ruohoa keräta talteen, vaan se jää ruohikolle. Ruohoaines suojaa maaperää kuivumiselta ja ravitsee sitä. Parhaita tuloksia saadaan, kun ruohoa leikataan saannöllisesti n. 2 cm. Vain uusi ruoho, jossa on pehmeakudoksiset lehdet, pilaantuu nopeasti.
■ Ruohon korkeus ennen kuohkeutusta: enintään 8 cm
■ Ruohon korkeus kuohkeutuksen
jälkeen: vähintään 4 cm
Sovita kävelyvauhti kuohkeutukseen, älä kävele liian nopeasti.
Leikkuukotelon asettaminen paikalleen
Huomio - Loukkaantumisvaara!
Aseta leikkuukotelo paikalleen tai poista se vain silloin, kun moottori on kytketty pois päaltä ja leikkuuterä on pysähdyksissä!
- Poista ruohosäiliö (3).
- Nosta luukkua ja aseta leikkuukotelo poistokana-vaan (☐ 4a).
Leikkuukotelon täytyy lukittua (4b).
Jos leikkuukotelo ei lukitu, se ja leikkuutera voivat vaurioitua.
Leikkuukotelon irrottaminen
- Nosta luukkua ja vapauta leikkuukotelon lukitus (4c/1).
- Vedā leikkuukotelo ulos (4c /2).
Säilytys
■ Säilytä laitetta aina pistoke irrotettuna
■ Laske yläaisa alas, jotta saastät säilytystilaa
Säilytä laitetta kuivassa, poissa lasten ja asiattomi- en ulottuvilta
Korjaus
Vain AL-KO:n huoltopalvelut ja valtuutetut alan yritykset saavat tehdä korjaustöitä
Epätasapainon valttamiseksi saa leikkuupaita ja kiinnityspultteja vaihtaa vain sarjoittain
Huolto ja hoito
Huomio - Loukkaantumisvaara!
Irrota pistoke aina ennen jokaista huolto- ja hoitotyota!
Kayta aina leikkuuterän huolto- ja hoitotoissa tyokasineita!
Epatasapainossa olevat leikkuuterat aiheuttavat voimakasta tarinaa ja vaurioittavat ruohonleik-kuria.
Tarkasta ruohosäiliölaite saännöllisesti toimintahäiriöiden ja kulumien varalta
Puhdista ruohonleikkuri ruohonleikkuun jälkeen perusteellisesti käsiharjalla tai puhdistusliinalla. Laitteen alapuolella oleva poistamaton lika saattaa vahingoittaa laitteen toimintaa
- Älä puhdista laitetta vesisuihkulla! Sisään menevä vesi voi rikkoa kytkin-pistoke-yhdistelmän ja sah-kömoottorin
Tarkasta leikkuuterät säännöllisesti vaurioiden varalta. Teroituta / vaihdata tylsät tai vaurioituneet leikkuuterät vain AL-KO:n huoltopalvelussa tai valtuutetussa alan yrityksessä. Teroitetut leikkuuterät täytyy tasapainottaa
Teränruuvin kirstysvääntömomentti 15 Nm +5
Huomio!
Teraa ja moottorin akselia ei saa suoristaa!
Eristysosiin tehtyjen huoltotöiden jälkeen (esim. leikkuuterän vaihto) täytyy tehdä direktiivin VDE 701 mukainen eristyssuojakoe.
■ Ammattilaisen suorittama tarkastus vaaditaan:
jos on ajettu esteen päälle
jos moottori pysähtyy akkiä
jos leikkuuterä on taipunut
- jos moottorin akseli on taipunut
Apu häiriötilanteissa
Huomio - Loukkaantumisvaara!
Irrota pistoke aina ennen jokaista huolto- ja hoitotyöta ja odota, että leikkuutera on pysahtynyt!
| Störung | Mahdolliset syyt | Ratkaisu |
| Moottori ei käy | Ei virtalähdettä | Tarkasta talosulake / pidennyskaapeli. |
| Laitteen kaapeli viallinen | Ota yhteyttä AL-KO:n huoltopalveluun / valtuutettuun alan yritykseen. | |
| Leikkuuterä jumissa | Puhdista poistokanava / kotelo, leikkuuterän täytyy voida kääntyä vapaasti.Käynnistä ruohonleikkuri matalassa ruohikossa tai jo leika-tulla alueella ja korjaa leikkuukorkeus. | |
| Moottorin teho pienenee | Liikaa ruohoa poistoka-navassa tai kotelossa | Puhdista poistokanava / kotelo.Korjaa leikkuukorkeus. |
| Tylsä leikkuuterä | Ota yhteyttä AL-KO:n huoltopalveluun tai valtuutettuun alan yritykseen ja teroituta/vaihdata leikkuuterä. | |
| Ruohosäiliö ei täyty riittävästi | Ruoho on kosteaa | Anna ruohon kuivua. |
| Ruohosäiliö tukossa | Puhdista ruohosäilion verkko. | |
| Liikaa ruohoa poistoka-navassa tai kotelossa | Puhdista poistokanava / kotelo.Korjaa leikkuukorkeus. | |
| Tylsä leikkuuterä | Ota yhteyttä AL-KO:n huoltopalveluun tai valtuutettuun alan yritykseen ja teroituta/vaihdata leikkuuterä. |
Jos ilmenneitä hairiöitä ei löydy tästä taulukosta tai jos et osaa itse korjata niitä, ota yhteyttä vastaavaan asia-kaspalveluumme.
Takuu
Laitteessa mahdollisesti esiintyvät materiaali- tai valmistusvirheet korjataan lakisaäteisen takuun voimassaoloaikana valmistajan parhaaksi katsomalla tavalla joko korjaamalla tai toimittamalla asiakkaalle varaosa. Takuun voimassaoloaika mäaräytyy laitteen ostomaan lakien mukaisesti.
Valmistajan myöntämä takuu pätee vain seuraavien edellytysten täyttyessä:
■ Laitetta käytetään asianmukaisesti
■ Käyttöohjetta noudatetaan
■ Laitteessa käytetään alkuperäisiä varaosia
Takuu raukeaa seuraavissa tapauksissa:
■ Laitetta on yritetty korjata
■ Laitteeseen on tehty teknisiä muutoksia
■ Laitetta on käytetty määräysten tai ohjeiden vastaisella tavalla (esim. kaupalliseen tai kunnallistekniseen tarkoitukseen)
Takuu ei koske:
■ Maalivaurioita, jotka johtuvat normaalista kulumisesta
Kuluvia osia, jotka on merkitty varaosakaavioon kehyksellä XXX XXX (X)
- Polttomoottoreita – Niitä koskevat kulloinkin kyseessa olevan moottorinvalmistajan erilliset takuumääräykset
Ota takuutapauksessa yhteyttä jälleenmyyjään tai lähimpään valtuutettuun huoltoliikkeeseen ja esitä tämä takuutodistus ja myyntikuitti. Valmistajan myöntämä takuu ei rajoita ostajan lakisääteisiä takuuvaatimuksia.
Käsiraamat
Ohutus- ja turvaseadiseid ei tohi muuta kasutuskölbmatuks!
Ohutus- ja turvaseadiseid ei tohi muuta kasutuskölbmatuks!
Elektriohutus
Käytöstä poistettuja laitteita, paristoja tai akkuja ei saa hävittää kotitalousjätteiden mukana!
Pakkaus, laite ja lisävarusteet on valmistettu kierrätyskelpoisista materiaaleista ja ne on havitettävä määräysten mukaisesti.
