BEDIENUNGSANLEITUNG Comfort 40 E AL-KO

D: Betriebsanleitung......6

■ Lesen Sie diese Dokumentation vor der Inbetriebnahme durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.
■ Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Gerät.
■ Diese Dokumentation ist permanenter Bestandteil des beschriebenen Produkts und sollte bei Veräußerung dem Käufer mit übegeben werden.

Zeichenerklärung

Achtung!

Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschäden vermeiden.

Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.

Das Kamerasymbol verweist auf Abbildungen.

Inhaltsverzeichnis

Zu diesem Handbuch 6

Produktbeschreibung....6

Sicherheitshinweise 8

Montage....9

Bedienung 9

Arbeitshinweise 10

Lagerung 11

Reparatur....11

Wartung und Pflege....11

Hilfe bei Störungen 12

Garantie 13

Entsorgung 230

Produktbeschreibung

In dieser Dokumentation werden Elektro-Rasenmäher mit Grasfangkorb beschrieben. Einige Modelle sind zusätzlich zum Mulchen geeignet.

Identifizieren Sie ihr Modell anhand der Produktbilder und der Beschreibung der verschiedenen Optionen.

Bestimmungsgemäße Verwendung

Dieses Gerät ist zum Mahen eines Rasenbodens im privaten Bereich bestimmt und darf nur auf abgetrocknetem Rasen eingesetzt werden.

Eine andere oder darüber hinausgehende Verwendung, gilt als nicht bestimmungsgemaß.

Möglicher Fehlgebrauch

■ Dieser Rasenmäher ist nicht zur Verwendung in öffentlichen Anlagen, Parks, Sportstätten sowie in der Land- und Forstwirtschaft geeignet
■ Vorhandene Sicherheitseinrichtungen dürfen nicht demontiert oder überbrückt werden, z. B. durch Anbinden der Sicherheitsbügel am Holm
■ Gerät nicht bei Regen und/oder auf nassem Rasen benutzen
■ Gerät darf nicht im gewerblichen Einsatz betrieben werden

Sicherheits- und Schutzeinrichtungen

Achtung - Verletzungsgefahr!

Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden!

Sicherheitsbügel / Sicherheitsgriff

Je nach Ausführung ist das Gerät mit einem Sicherheitsbügel oder einem Sicherheitsgriff ausgerüstet. Im Gefahrenmoment diesen einfach loslassen. Motor und Schneidmesser werden gestoppt.

Prallklappe

Die Prallklappe schützt vor herausschleudernden Teilen.

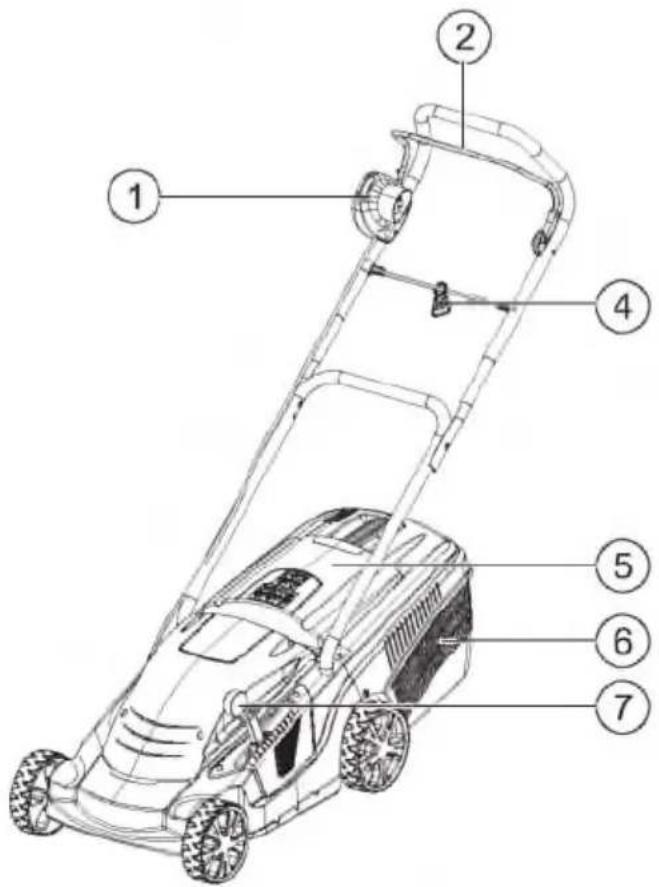

Produktübersicht

1	Schalter- Stecker- Kombination*	5	Prallklappe
2	Sicherheitsbügel*	6	Grasfangkorb
3	Sicherheitsgriff*	7	Zentrale Schnitthöhenverstellung*
4	Kabel-Zugentlastung	8	Betriebsanleitung

*je nach Ausführung

Symbole am Gerät

	Achtung! Besondere Vorsicht bei der Handhabung.		Gerät immer vor Wartungsarbeiten oder bei beschädigtem Kabel vom Netz trennen.
	Vor Inbetriebnahme Gebrauchsanleitung lesen!		Nicht in das Schneidwerk fassen.
	Achtung Gefahr! Hande und Fuße vom Schneidwerk fernhalten!		Abstand zum Gefahrenbereich halten.
	Achtung! Scharfe Schneidmesser!		Abstand zur Anschlussleitung halten.
	Anschlussleitung vom Schneidmesser fernhalten!		Anschlussleitung von Schneidmessern fernhalten.
	Dritte aus dem Gefahrenbereich fernhalten!

Sicherheitshinweise

Der Maschinenführer oder der Benutzer ist für Unfälle mit anderen Personen und deren Eigentum verantwortlich.

Achtung!

Gerät und Verlängerungskabel nur in technisch einwandfreiem Zustand benutzen!

Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden!

Achtung - Verletzungsgefahr!

Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden!

Elektrische Sicherheit

Achtung - Gefahr durch Strom!

Gefahr durch Berühren spannungsführender Teile! Stecker sofort vom Netz trennen, wenn das Verlängerungskabel beschädigt oder durchtrennt wurde!

Wir empfehlen den Anschluss über einen FI-Schutzschalter mit einem Nennfehlerstrom von <30mA.

■ Die Haus-Netzspannung muss mit den Angaben zur Netzspannung in den Technischen Daten über einstimmen, keine andere Versorgungsspannung verwenden

Nur Verlängerungskabel verwenden, die für den Gebrauch im Freien vorgesehen sind - Mindestquerschnitt 1,5mm²

■ Beschädigte oder brüchige Verlängerungskabel dürfen nicht verwendet werden

■ Kontrollieren Sie vor jeder Inbetriebnahme den Zustand ihres Verlängerungskabels

■ Immer die spezielle Kabelzugentlastung für das Verlängerungskabel verwenden

Kabel aus dem Schnittbereich fernhalten und immer von der Maschine weg führen

Mit dem Rasenmäher niemals über das Verlängerungskabel fahren

■ Gerät vor Feuchtigkeit schützen

Sicherheitshinweise Bedienung

- Kinder und Personen, die diese Gebrauchsanleitung nicht kennen, dürfen das Gerät nicht benutzen

■ Örtliche Bestimmungen zum Mindestalter der Bedienungsperson beachten

■ Gerät nicht unter Einfluss von Alkohol, Drogen oder Medikamenten bedienen

■ Gerät vor jedem Gebrauch auf Beschädigungen prufen, beschädigte Teile ersetzen lassen

Das zu mähende Terrain vollständig und sorgfältig prüfen, alle Fremdkörper entfernen

■ Zweckmaßige Arbeitskleidung tragen:

Lange Hose

■ Festes und rutschsicheres Schuhwerk

■ Beim Arbeiten auf sicheren Stand achten

■ Dritte aus dem Gefahrenbereich fernhalten

Körper, Gliedmaßen und Kleidung vom Schneidwerk fernhalten

Nur bei ausreichendem Tageslicht oder künstlicher Beleuchtung arbeiten

■ Stecker immer vom Netz trennen und Stillstand des Gerätes abwarten:

nach dem Auftreten von Störungen und ungewöhnlichem Vibrieren des Geräts

vor dem Lösen von Blockierungen

vor dem Beseitigen von Verstopfungen

■ nach dem Kontakt mit Fremdkörpern

Suchen Sie nach Kontakt mit Fremdkörpern nach Beschädigungen am Rasenmäher. Führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Rasenmäher arbeiten.

■ Besondere Aufmerksamkeit beim Umkehren des Rasenmähers oder wenn Sie den Rasenmäher zu sich heranziehen

Nicht über Hindernisse mähen (z. B. Zweige, Baumwurzeln)

■ Schnittgut nur bei stehendem Motor entfernen

■ Den Motor abschalten, wenn eine andere als die zu mähende Fläche überquert wird

■ Gerät niemals mit laufendem Motor heben oder tragen

■ Betriebsbereites Gerät nicht unbeaufsichtigt lassen

Montage

Beiliegende Montageanleitung beachten.

Achtung!

Das Gerät darf erst nach vollständiger Montage betrieben werden!

Bedienung

Das Kamerasymbol verweist auf Abbildungen der Seiten 4/5.

Schnitthöhe verstellen

Achtung - Verletzungsgefahr!

Schnitthöhe nur bei ausgeschaltetem Motor und stillstehendem Schneidmesser verstellen!

Die Verstellung der Schnitthöhe ist modellabhängig.

Zentralverstellung a

1. Handgriff etwa 30° im Uhrzeigersinn drehen (☐ 1a).

Für kürzeren Rasen den Handgriff nach unten drücken
Für längeren Rasen den Handgriff nach oben ziehen

1. Handgriff entgegen dem Uhrzeigersinn drehen, dabei leicht nach oben oder unten bewegen, bis er in der gewünschten Stufe einrastet.

Zentralverstellung b

1. Hebel zum Entriegeln zur Seite drücken und halten (1b).

Für kürzeren Rasen den Hebel in Richtung Vorderrad schieben
■ Für längeren Rasen den Hebel in Richtung Hinterrad schieben

1. Hebel loslassen und leicht nach vorne oder hinten schieben, bis er in der gewünschten Stufe einrastet.

Achsverstellung

Immer beide Achsen auf die gleiche Schnitthöhe einstellen.

1. Knopf am Vorderrad gedrückt halten und Rad von der Achse abziehen (☐ 1c).
2. Achse mit verbliebenem Rad herausziehen und in der gewünschten Schnitthöhe einschieben (1d).
3. Abgenommenes Rad wieder aufschieben. Das Rad muss einrasten.
4. Den Vorgang mit der 2. Achse wiederholen.

Radschraube

Immer beide Achsen auf die gleiche Schnitthöhe einstellen.

1. Radschraube entgegen dem Uhrzeigersinn abschrauben und Rad von der Achse abziehen (1e). Falls erforderlich am zweiten Rad gegenhalten.
2. Achse mit verbliebenem Rad herausziehen und in der gewünschten Schnitthöhe einschieben (1f).
3. Abgenommenes Rad wieder aufschieben und Radschraube vorsichtig aufschrauben. Nicht zu fest anziehen.
4. Den Vorgang mit der 2. Achse wiederholen.

Grasfangkorb anbringen

Achtung - Verletzungsgefahr!

Grasfangkorb nur bei ausgeschaltetem Motor und stillstehendem Schneidmesser abnehmen oder anbringen.

1. Prallklappe anheben und Grasfangkorb in die Halter einhängen.

Füllstandsanzeige (Option)

Die Füllstandsanzeige wird durch den Luftstrom beim Mähen nach oben gedrückt (2a). Ist der Grasfangkorb voll, liegt die Füllstandsanzeige am Korb an (2b). Der Grasfangkorb muss geleert werden.

Grasfangkorb leeren

1. Prallklappe anheben (3).
2. Grasfangkorb aushängen und nach hinten abnehmen.
3. Grasfangkorb leeren.
4. Prallklappe anheben und Grasfangkorb wieder in die Halter einhängen.

Netzanschluss herstellen

1. Netzstecker der Geräteanschlussleitung in die Schalter-Stecker-Kombination einstecken (☐ 5).
2. Geräteanschlussleitung mit Kabelzugentlastung sichern (6).
   Die Schlaufe des Netzkabels muss so lang sein, dass die Kabelzugentlastung von einer Seite zur anderen gleiten kann.

Motor einschalten

Den Rasenmäher nur auf ebenem Untergrund, nicht in hohem Gras starten. Der Untergrund muss frei von Fremdkörpern wie z. B. Steinen sein. Den Rasenmäher zum Starten nicht anheben.

1. Startknopf der Schalter-Stecker-Kombination gedrückt halten (7).
2. Sicherheitsbügel / -griff gegen den Holm ziehen und festhalten (7).
3. Startknopf loslassen.

Motor ausschalten

1. Sicherheitsbügel / -griff loslassen.
2. Stillstand des Schneidmessers abwarten.

Arbeitshinweise

Örtliche Bestimmungen zum Betreiben von Rasenmähern beachten.

Das zu mähende Terrain vollständig und sorgfältig prüfen - alle Fremdkörper entfernen
Nur mähen, wenn sich kein Dritter im Arbeitsbereich befindet
■ Nur bei guten Sichtverhältnissen mahen

■ Gerät nur im Schritttempo führen
■ Nur mit scharfem Schneidmesser mahen
■ Nicht über Hindernisse mähen (z. B. Zweige, Baumwurzeln)
■ Bei Hanglagen stets quer zum Hang mähen. Rasenmäher nicht hangauf- oder hangabwärts und an Hängen mit mehr als 20° Neigung benutzen
■ Erhöhte Vorsicht an Hanglagen bei Änderung der Arbeitsrichtung

Tipps zum Mähen

■ Mit dem Mahen möglichst nahe an der Steckdose beginnen
■ Verlängerungskabel immer auf der bereits gemähten Rasenfläche führen
■ Schnitthöhe gleichbleibend 3–5 cm, nicht mehr als die Hälfte der Rasenhöhe abmähen
Rasenmäher nicht überlasten! Sinkt die Motor-drehzahl durch langes, schweres Gras merklich, Schnitthöhe vergrößern und mehrfach mähen
In den Morgenstunden oder am späten Nachmittag mähen, um den frisch geschnitten Rasen vor Austrocknen zu schützen
■ Während starker Wachstumsphasen zweimal in der Woche mahen, in regenarmen Zeiten entsprechend seltener

Mulchen mit Mulchkit (Option)

Beim Mulchen wird das Schnittgut nicht aufgesammelt, sondern verbleibt auf dem Rasen. Der Mulch schützt den Boden vor dem Austrocknen und versorgtihn mit Nährstoffen. Die besten Ergebnisse werden durch regelmäßigen Rückschnitt um ca. 2 cm erreicht. Nur junges Gras mit weichem Blattgewebe verrottet schnell.

■ Grashöhe vor dem Mulchen: Maximal 8 cm
■ Grashöhe nach dem Mulchen: Mindestens 4 cm

Schrittgeschwindigkeit dem Mulchen anpassen, nicht zu schnell gehen.

Mulchkit einsetzen

Achtung - Verletzungsgefahr!

Mulchkit nur bei ausgeschaltetem Motor und stillstehendem Schneidmesser einsetzen oder entfernen!

1. Grasfangkorb abnehmen (☐ 3).

2. Prallklappe anheben und Mulchkit in den Auswurfkanal einsetzen (☐ 4a).

Mulchkit muss einrasten (4b).

Rastet das Mulchkit nicht ein, können Mulchkit und Schneidmesser beschädigt werden.

Mulchkit entfernen

1. Prallklappe anheben und die Verriegelung am Mulchkit lösen (☐ 4c /1).

2. Mulchkit herausziehen (☐ 4c /2).

Lagerung

■ Gerät immer mit gezogenem Netzstecker lagern

■ Zum platzsparenden Aufbewaren den Oberholm abklappen

■ Gerät trocken und unzugänglich für Kinder und unbefugte Personen lagern

Reparatur

■ Reparaturarbeiten dürfen nur AL-KO Servicestellen und autorisierte Fachbetriebe durchführen

■ Um eine Unwucht zu vermeiden dürfen Schneidwerkzeuge und Befestigungsbolzen nur satzweise ausgetauscht werden

Wartung und Pflege

Achtung - Verletzungsgefahr!

Vor allen Wartungs- und Pflegearbeiten immer den Netzstecker ziehen!

Bei Wartungs- und Pflegearbeiten am Schneidmesser immer Arbeitshandschuhe tragen!

Nicht ausgewuchtete Schneidmesser führen zu starken Vibrationen und beschädigen den Mäher.

Grasfangeinrichtung regelmäßig auf Funktion und Verschleiß prüfen

Nach dem Rasenmähen das Gerät gründlich mit einem Handbesen oder Lappen reinigen. Nicht entfernte Verschmutzungen an der Geräteunterseite können die Funktion beeinträchtigen

Das Gerät nicht mit Wasser abspritzen! Eindringendes Wasser kann die Schalter-Stecker-Kombination sowie den Elektromotor zerstören

Schneidmesser regelmäßig auf Beschädigungen kontrollieren. Stumpfe oder beschädigte Schneidmesser nur bei einer AL-KO Servicestelle oder einem autorisierten Fachbetrieb schärfen / erneuern lassen. Nachgeschliffene Schneidmesser müssen ausgewuchtet sein

Anzugsdrehmoment der Messerschraube 15 Nm +5

Achtung!

Messer und Motorwelle dürfen nicht ausgerichtet werden!

Nach Wartungsarbeiten an Isolationsteilen (z. B. Austausch Schneidmesser) muss nach Richtlinie VDE 701 eine Isolationsschutzprüfung durchgeführt werden.

■ Fachmännische Überprüfung ist erforderlich:

■ nach dem Auffahren auf ein Hindernis

■ bei sofortigem Stillstand des Motors

■ bei verbogenem Schneidmesser

■ bei verbogener Motorwelle

Hilfe bei Störungen

Achtung - Verletzungsgefahr!

Vor allen Wartungs- und Pflegearbeiten immer den Netzstecker ziehen und den Stillstand des Schneidmessers abwarten!

Störung	Mögliche Ursache	Lösung
Motor läuft nicht	Keine Stromversorgung	Haussicherung / Verlängerungskabel prüfen.
	Gerätekabel defekt	AL-KO Servicestelle / autorisierten Fachbetrieb aufsuchen.
	Schneidmesser blockiert	Auswurfkanal / Gehäuse reinigen, das Schneidmesser muss frei drehbar sein.Auf niederem Gras oder auf der bereits gemähten Fläche starten, Schnitthöhe korrigieren.
Motorleistung lässt nach	Zuviel Gras im Auswurf-kanal oder Gehäuse	Auswurfkanal / Gehäuse reinigen.Schnitthöhe korrigieren.
	Schneidmesser stumpf	AL-KO Servicestelle oder autorisierten Fachbetrieb aufsu-chen und Schneidmesser schärfen / erneuern lassen.
Grasfangbox füllt nicht ausreichend	Rasen feucht	Rasen trocknen lassen.
	Grasfangbox verstopft	Gitter der Grasfangbox säubern.
	Zuviel Gras im Auswurf-kanal oder Gehäuse	Auswurfkanal / Gehäuse reinigen.Schnitthöhe korrigieren.
	Schneidmesser stumpf	AL-KO Servicestelle oder autorisierten Fachbetrieb aufsu-chen und Schneidmesser schärfen / erneuern lassen.

Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren zuständigen Kundendienst.

Garantie

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei:

■ Sachgemäßer Behandlung des Gerätes
■ Beachtung der Bedienungsanleitung
■ Verwendung von Original-Ersatzteilen

Die Garantie erlischt bei:

■ Reparaturversuchen am Gerät
■ Technischen Veränderungen am Gerät
nicht bestimmungsgemäßer Verwendung (z. B. gewerblicher oder kommunaler Nutzung)

Von der Garantie ausgeschlossen sind:

■ Lackschäden, die auf normale Abnutzung zurückzuführen sind
■ Verschleißteile, die auf der Ersatzteilkarte mit Rahmen [XXX XXX (X)] gekennzeichnet sind
■ Verbrennungsmotoren – Für diese gelten die separaten Garantiebestimmungen der jeweiligen Motorenhersteller

Im Garantiefall wenden Sie sich bitte mit dieser Garantieerklärung und dem Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Durch diese Garantiezusage bleiben die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer unberührt.

About this handbook

Ausgediente Geräte, Batterien oder Akkus nicht über den Hausmüll entsorgen!

Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

GB Disposal
