KASUTUSJUHEND Comfort 40 E AL-KO

■ Lugege see kasutusjuhend enne kasutamist läbi. See on turvalise töötamise ja haireteta kāsitsemise eelduseks.
Järgige ohutus- ja hoiatusjuhiseid, mis on ära too-dud selles dokumendis ja seadmel.
Hoidke kasutusjuhend alles, et saaksite seda tu-levikus kasutada, ja andke see edasi ka teistele kasutajatele.

Tähiste selgitus

Tähelepanu!

Kui järgite neid hoiatusjuhiseid korrektselt, valdite inimeste vigastamist ja/või objektide kahjustamist.

Spetsiaalne juhis paremini arusaamiseks ja käsitsemiseks.

Kaamera tāhis osundab piltidele.

Sisukord

Kāsiraamat 150

Tootekirjeldus....150

Ohutusjuhised....152

Montaaž 153

Kāsitsemine 153

Märkusi masinaga töötamiseks 154

Hoiulepanek....155

Remont 155

Hooldus ja korrashoid....155

Abi rikete korral....156

Garantii 157

Jaätmete kõrvaldamine 231

Tootekirjeldus

Selles dokumentatsioonis kirjeldatakse rohukogujaga elektrilisi muruniidukeid. Mõned mudelid sobivad lisaks ka multšimiseks.

Tuvastage omamudel tootepiltide ja erinevalisavarustuse kirjelduse alusel.

Eesmärgipärane kasutamine

See seade on ette nähtud muru niitmiseks eravalduses ning seda tohib kasutada ainult kuival murul.

Muu või neist raamest väljuv kasutamine ei ole eesmärgipärane.

Võimalik vale kasutamine

See muruniiduk ei sobi kasutamiseks avalikes rajatistes, parkides, spordirajatistes ega põllu- ning metsamajanduses
■ Olemasolevaid kaitseseadiseid ei tohi maha monteerida ega kasutuskölbmatuks muuta, nt turvasanga raami külge sidudes
- Ärge kasutage seadet vihmaga ja/või mārjal murul
■ Seade ei sobi professionaalseks kasutuseks

Ohutus- ja turvaseadised

Tähelepanu, vigastusoht!

Ohutus- ja turvaseadiseid ei tohi muuta kasutuskõlbmatuks!

Turvasang / turvakäepide

Olenevalt teostusest on seade varustatud turvasanga või turvakäepidemega. Ohtlikus olukorras tuleb see lihtsalt vabastada. Mootor ja lõiketerad peatuvad.

Pörkeklapp

Pörkeklapp kaitseb väljapaiskuvate osade eest.

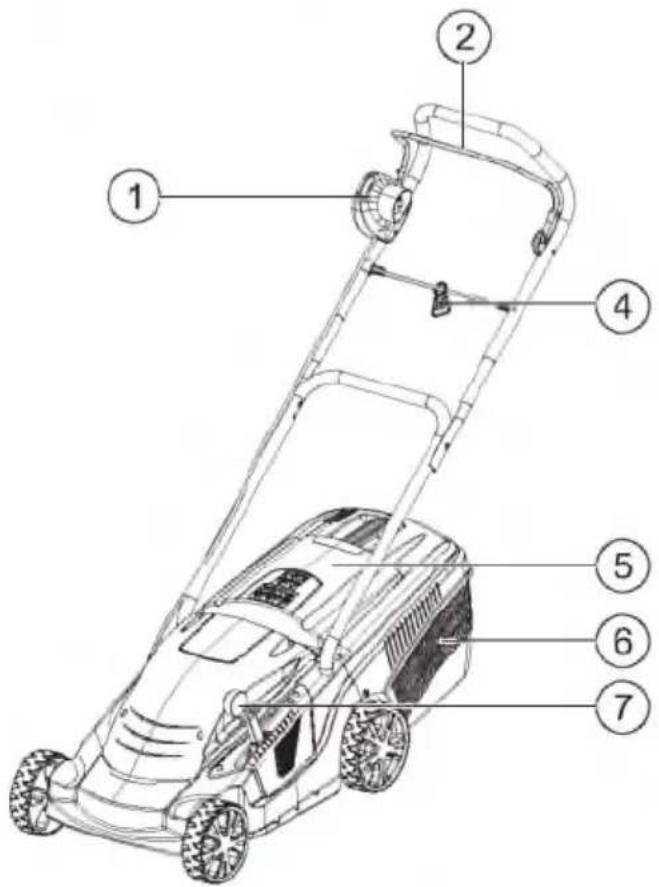

Seadme ülevaade

1	Luliti- pistiku - kombinatsioon*	5	Pörkeklapp
2	Turvasang*	6	Rohukoguja
3	Turvakäepide*	7	Lõikekõrguse reguleerimine neljal rattal*
4	Kaabli tömbetõkis	8	Kasutusjuhend

* olenevalt versioonist

Seadmel olevad sümbolid

	Tähelepanu! Eniline ettevaatus käsitsemisel.		Hooldustööde või vigastatud kaabli korral lahutage seade alati vooluvõrgust.
	Enne kasutuselevõttu lugege läbi kasutusjuhend!		Ärge sirutage kätt lõikemehhanismi.
	Tahelepanu oht! Hoidke käed ja jalad lõikemehhanismist eemal!		Hoiduge ohualast eemale.
	Tähelepanu! Teravad lõiketerad!		Hoiduge ühenduskaablist eemale.
	Hoidke ühenduskaabel lõiketerast eemal!		Hoidke ühenduskaabel lõiketeradest eemale.
	Hoidke kõrvalised isikud ohualast eemal!

Ohutusjuhised

Masina juht või kasutaja vastutab teiste inimeste ja nende omandiga juhtunud õnnetuste eest.

Tähelepanu!

Kasutage ainult tehniliselt laitmatus seisundis masinat ja pikenduskaablit!

Tähelepanu, vigastusoht!

Tahelepanu - elektrivoolust lahtuv oht!

Oht pinge all olevaid osi puudutades! Eemaldage pistik koheselt vooluvõrgust, kui pikenduskaabel on defektne või labi lõigatud!

Maja vörgupinge peab vastama tehnilistes andmetes toodud andmetele vörgupinge kohta. Ärge kasutage muud varustuspinget
■ Kasutage ainult pikenduskaableid, mis on ette nähtud kasutamiseks vabas öhus - minimaalne ristlöige 1,5 mm²
Vigastatud või murdunud pikenduskaableid ei tohi kasutada
■ Kontrollige enne iga kasutamist pikenduskaabli seisundit
■ Kasutage alati pikenduskaabli jaoks ettenähtud kaabli tömbetökist
■ Hoidke kaabel lõikealast väljas ja suunake see alati masina juurest eemale
- Ärge kunagi söitke muruniidukiga üle pikenduskaabli
■ Kaitske seadet niiskuse eest

Ohutusnõuded käsitsemisel

■ Lapsed ning isikud, kes ei ole tuttavad kasutusjuhendiga, ei tohi seadet kasutada
Järgige kohapeal kehtivaid eeskirju seoses kasutaja minimaalse vanusega
- Ärge kasutage seadet alkoholi, narkootikumide ega ravimite mõju all

■ Kontrollige seadet enne iga kasutamist vigastuste osas, laske katkised osad valja vahetada
■ Kontrollige niidetavat ala täielikult ja hoolikalt, eemaldage köik võõrkehad
■ Kandke otstarbekaid toonideid:

pikad pūksid
■ tugevad libisemiskindlad jalatsid

■ Jälgige töötades, et seisate kindlalt
■ Hoidke kōrvalised isikud ohualast eemal
■ Hoidke keha, käed-jalad ning riided lõikemehhanismist eemal
■ Tõõtage ainult päevavalgel või küllaldase kunstliku valgustusega
■ Eemaldage pistik alati vooluvõrgust ja oodake, kuni masin seiskub:

pärast rikete esinemist ja masina ebatavalist vibreerimist
■ enne blokeeringute vabastamist
■ enne ummistuste körvaldamist
pärast kontakti võõrkehadega

Kontrollige pärast kontakti võõrkehadega võimalikke vigastusi muruniidukil. Viige läbi vajalikud remonttõõd, enne kui alustate uuesti tööd muruniidukiga.

■ Muruniidukit ümber pöörates või enda poole tömmates tuleb olla eriti tähelepanelik
- Ärge niitke üle takistuste (nt oksad, puujuured)
■ Eemaldage lõigatud rohi ainult siis, kui mootor seisab
■ Lūlitage mootor valja, kui ületate mõnd muud ala kui niidetav pind
- Ärge kunagi töstke masinat üles ega kandke seda, kui mootor töötab
- Ärge jätke töövalmis seadet järelevalveta

Montaž

Järgige juuresolevat montaažijuhendit.

Tähelepanu!

Masinaga tohib töötada alles pärast täielikku montaaži!

Käsitsemine

Kaamera sumbol osutab joonistele lk 4/5.

Lõikekõrguse reguleerimine

Tähelepanu, vigastusoht!

Reguleerige lõikekõrgust ainult olukorras, kus mootor on välja lülitatud ja lõiketerad seisavad!

Lõikekõrguse reguleerimine söltub mudelist.

Nelja ratta reguleerimine a

1. Keerake käepidet u 30° päripäeva (1a).

Lühema muru saamiseks suruge käepide alla

Pikema muru saamiseks tömmake käepidet üles

1. Keerake käepidet vastupäeva, liigutades seda kergelt üles või alla, kuni see fikseerub soovitud astmele.

Nelja ratta reguleerimine b

1. Suruge vabastushoob körvale ja hoidke kinni (1b).

Lühema muru saamiseks lükake hooba esiratta suunas

Pikema muru saamiseks lükake hooba tagaratta suunas

1. Laske hoob lahti ja lükake kergelt ette või taha, kuni see fikseerub soovitud astmele.

Telgede reguleerimine

Seadke alati mölemad teljed samale lõikekõrgusele.

1. Hoidke esirattal olevat nuppu allavajutatuna ja tömmake ratas teljelt maha (1c).
2. Tõmmake telg koos teise rattaga valja ja lükake soovitud lõikekõrgusele tagasi (1d).
3. Lukake aravõetud ratas uuesti tagasi. Ratas peab asendisse fikseeruma.
4. Korrake protsessi teisel teljel.

Rattakruvi

Seadke alati mölemad teljed samale lõikekõrgusele.

1. Kruvige rattakruvi vastupäeva maha ja tömmake ratas teljelt maha (1e). Vajadusel hoidke teist ratast vastu.
2. Tõmmake sild koos teise rattaga välja ja lükake soovitud lõikekõrgusele tagasi (1f).
3. Lükake äravõetud ratas uuesti kohale ja kruvige rattakruvi ettevaatlikult peale. Ärge pingutage liiga tugevasti.
4. Korrake protsessi teisel sillal.

Rohukoguja paigaldamine

Tahelepanu, vigastusoht!

Võtke rohukoguja maha või pange kohale ainult siis, kui mootor on valja lülitatud ja lõiketera seisab.

1. Tõstke põrkeklapp üles ja riputage rohukoguja kohale.

Täituvusnäit (lisavarustus)

Öhuvool lükkab täituvusnäitu niites üles (2a). Kui rohukoguja on täis, on täituvusnäit vastu rohukogujat (2b). Rohukogujat on vaja tühjendada.

Rohukoguja tühjendamine

1. Töstke pörkeklapp üles (3).
2. Tõstke rohukoguja välja ja võtke tahasuunas maha.
3. Tūhjendage rohukoguja.
4. Tõstke põrkeklapp üles ja riputage rohukoguja uuesti kohale.

Vooluvörku ühendamine

1. Torgake seadme ühenduskaabli pistik lüliti-pistiku-kombinatsiooni (5).
2. Fikseerige seadme ühenduskaabel kaabli tömbetõkisega (6). Toitekaabli aas peab olema nii pikk, et kaabli tömbetõkis saaks liikuda küljelt küljele.

Mootori sisselülitamine

Käivitage muruniiduk ainult tasasel pinnal, mitte kõrges rohus. Maapinnal ei tohi olla võõrkehi, nt kive. Ärge tõstke muruniidukit käivitamiseks üles.

1. Hoidke lūliti-pistiku kombinatsiooni kāivitusnuppu allavajutatuna (7).
2. Tõmmake turvasang / -käepide vastu raami ja hoidke (☐ 7).
3. Laske käivitusnupp lahti.

Mootori väljalülitamine

1. Vabastage turvasang / -käepide
2. Oodake, kuni lõiketera seiskub.

Märkusi masinaga töötamiseks

Järgige kohapeal kehtivaid määrusi muruniidukite käitamiseks.

■ Kontrollige niidetavat ala täielikult ja hoolikalt, eemaldage köik võõrkehad
■ Niitke ainult siis, kui tööalas ei ole körvalisi isikuid
■ Niitke ainult hea nähtavuse korral
■ Liigutage masinat ainult sammukiirusel
■ Niitke ainult terava lõiketeraga

• Arge niitke üle takistuste (nt oksad, puujuured)
  Kallakutel niitke alati kallaku suunaga risti. Ärge liigutage niidukit kallakut pidi üles või alla ning ärge töötage kallakutel üle 20°
  ■ Olge enti ettevaatlik kallakutel töösuunda muutes

Näpunäiteid niitmiseks

■ Alustage niitmisega võimalikult pistikupesa lähedalt
■ Vedage pikenduskaablit alati mööda juba niidetud pinda
■ Ühtlane lõikekõrgus 3–5 cm, ärge niitke maha rohkem kui pool rohu kõrgusest
- Ärge koormake muruniidukit üle! Kui mootori pöörete arv langeb pikas raskes rohus märgatavalt, tuleb lõikekõrgust suurendada ja niita mitu korda
■ Niitke hommikul või hilisel pärastlõunal, et kaitsta värskelt niidetud muru kuivamise eest
■ Tugeva kasvu perioodil niitke kaks korda nädalas, vihmavaesel ajal vastavalt harvemini

Multšimine multšimiskomplektiga (lisavarustus)

Multšimisel ei koguta niidetavat rohtu kokku, vaid see jaab murule. Multš kaitseb pinnast kuivamise eest ja varustab seda toitainetega. Parimad tulemused saavutatakse regulaarse tagasilõikamisega u. 2 cm võrra. Ainult pehme noor rohi kõduneb kiiresti.

■ Rohu kõrgus enne multšimist: maksimaalselt 8 cm
■ Rohu kõrgus pärast multšimist: vähemalt 4 cm

Kohandage liikumiskiirus multšimisele vastavaks, arge kaige liiga kiiresti.

Multšimisseadise paigaldamine

Tähelepanu, vigastusoht!

Paigaldage või eemaldage multšimissseadis ainult siis, kui mootor on valja lõlitatud ja lõiketerad seisavad!

1. Võtke rohukoguja ära (3).
2. Tõstke põrkeklapp üles ja pange multšimisseadis väljaheitekanalisse (4a).

■ Multšimisseadis peab kohale fikseeruma (4b).

Kui multšimisseadis ei fikseeru kohale, võivad multšimisseadis ja lõlketera viga saada.

Multšimisseadise eemaldamine

1. Tõstke põrkeklapp ules ja vabastage multšimisseadise lukustus (4c /1).
2. Tõmmake multšimisseadis välja (4c /2).

Hoiulepanek

Seadme hoiulepanekul peab toitepistik alati olema välja tömmatud
■ Ruumi saästmiseks keerake raami ülemine osa alla
■ Hoidke seadet kuivas ja lastele ning kõrvalistele isikutele kättesaamatus kohas

Remont

■ Remonttöid tohivad teha ainult AL-KO teeninduspunktid ja volitatud töökojad
Et vältida tasakaalustamatust, tohib lõiketeri ja kinnituspolte vahetada ainult komplektikaupa

Hooldus ja korrashoid

Tahelepanu, vigastusoht!

Enne kõiki hooldustõid tömmake alati toitepistik valja! Lõiketera juures hooldus- ja korrastustõid tehes kandke alati töökindaid! Tasakaalustamata lõiketerad põhjustavad tugev vibratsiooni ja rikuvad niidukit.

■ Kontrollige regulaarselt rohukoguja tööd ja kulumist
Pärast niitmist puhastage masinat põhjalikult harja või lapiga. Eemaldamata mustus masina alaküljel võib masina tööd takistada
- Ärge pritsige masinat veega! Sissetungiv vesi väib rikkuda luliti-pistik-kombinatsiooni ning elektrimootori
■ Kontrollige löiketeri regulaarselt vigastuste osas. Laske nürisid või vigastatud löiketeri teritada / vahetada ainult AL-KO teeninduspunktis või volitatud töökojas. Teritatud löiketerad tuleb balansseerida löiketera kruvi pingutusmoment 15 Nm +5

Tähelepanu!

Lõiketeri ja mootori võlli ei tohi reguleerida!

Pärast isoleeritud osade hooldustöid (nt löiketerade vahetamine) tuleb vastavalt direktiivile VDE 701 viia läbi isolatsioonikaitse kontroll.

■ Kontrollimine spetsialisti poolt on vajalik:

parast takistusele soitmist
■ mootori kohese seiskumise korral
kui lõiketera on deformeerunud
kui mootori väll on deformeerunud

Abi rikete korral

Tahelepanu, vigastusoht!

Enne kõiki hooldus- ja korrastustöid tuleb toitepistik valja tömmata ning oodata, kuni lõiketerad seiskuvad!

Rike	Võimalik põhjus	Lahendus
Mootor ei tööta	Puudub vooluvarustus	Kontrollige maja kaitset / pikenduskaablit.
	Seadme kaabel defektne	Põõrduge AL-KO teeninduspunkti / volitatud töökotta.
	Lõiketera blokeerub	Puhastage väljaheitekanalit / korpust, lõiketera peab olema võimalik vabalt keerata.Alustage madalal rohul või juba niidetud pinnal, korrigeerige lõikekõrgust.
Mootori võimsus nõrgeneb	Väljaheitekanalis või korpuses on liiga palju rohtu	Puhastage väljaheitekanalit / korpust.Korrigeerige lõikekõrgust.
	Lõiketera nüri	Põõrduge AL-KO teeninduspunkti või volitatud töökotta ja laske lõiketera teritada / välja vahetada.
Rohukoguja kast ei täitu küllaldasel määral	Rohi on niiske	Laske rohul kuivada.
	Rohukoguja kast ummistunud	Puhastage rohukoguja kasti võret.
	Väljaheitekanalis või korpuses on liiga palju rohtu	Puhastage väljaheitekanalit / korpust.Korrigeerige lõikekõrgust.
	Lõiketera nüri	Põõrduge AL-KO teeninduspunkti või volitatud töökotta ja laske lõiketera teritada / välja vohetada.

Rikete korral, mida pole selles tabelis või mida te ise kõrvaldada ei saa, põõrduge meie volitatud klienditeeninduse poole.

Garantii

Mis tahes materjali- või tootmisvead seadmel kõrvaldame enne seadusega paika pandud garantii aegumistähtaega, kas parandades või asendades lisatarvikud. Aegumistähtaeg sõltub selle riigi seadustest, kust on seade ostetud.

Garantii kehtib vaid järgnevatel juhtudel:

■ Asjakohane seadme käsitsemine
■ Kasutusjuhendi järgimine
■ Originaalvaruosade kasutamine

Garantii kaotab kehtivuse järgnevatel juhtudel:

■ Seadme paranduskatsed
■ Seadme tehniline muutmine
■ Mittesihtotstarbeline kasutamine (nt tööstuslik või kommunaalne kasutus)

Garantii ei kehti järgnevatel juhtudel:

■ Laki kahjustus, mis tekib seadme tavapārasel kasutamisel
Kulunud osad, mis on varuosade kaardil märgitud raamiga XXX XXX (X)
■ Põlemismootor – selle jaoks kehtivad eraldi garantiitingimused vastava mootori tootja poolt

Kui probleem vastab garantiitingimustele, põõrduge garantiilehe ja ostutšekiga vahendaja või lahima volitatud kliendi- teeninduse poole. Selle garantii alusel ei saa mülüja muuta õiguslikke nõudeid rikete kohta, mis on ostja esitanud.

Par šo rokasgrāmatu

EST Jäätmete kõrvaldamine

Kulunud seadme, patareide või akude ära- viskamine majapidamisprügiga on keelatud!

Pakend, seade ja lisatarvikud on valmistatud taaskasutatavast materjalist ja need tuleb sellele vastavalt ära visata.

LT Utilizavimas
