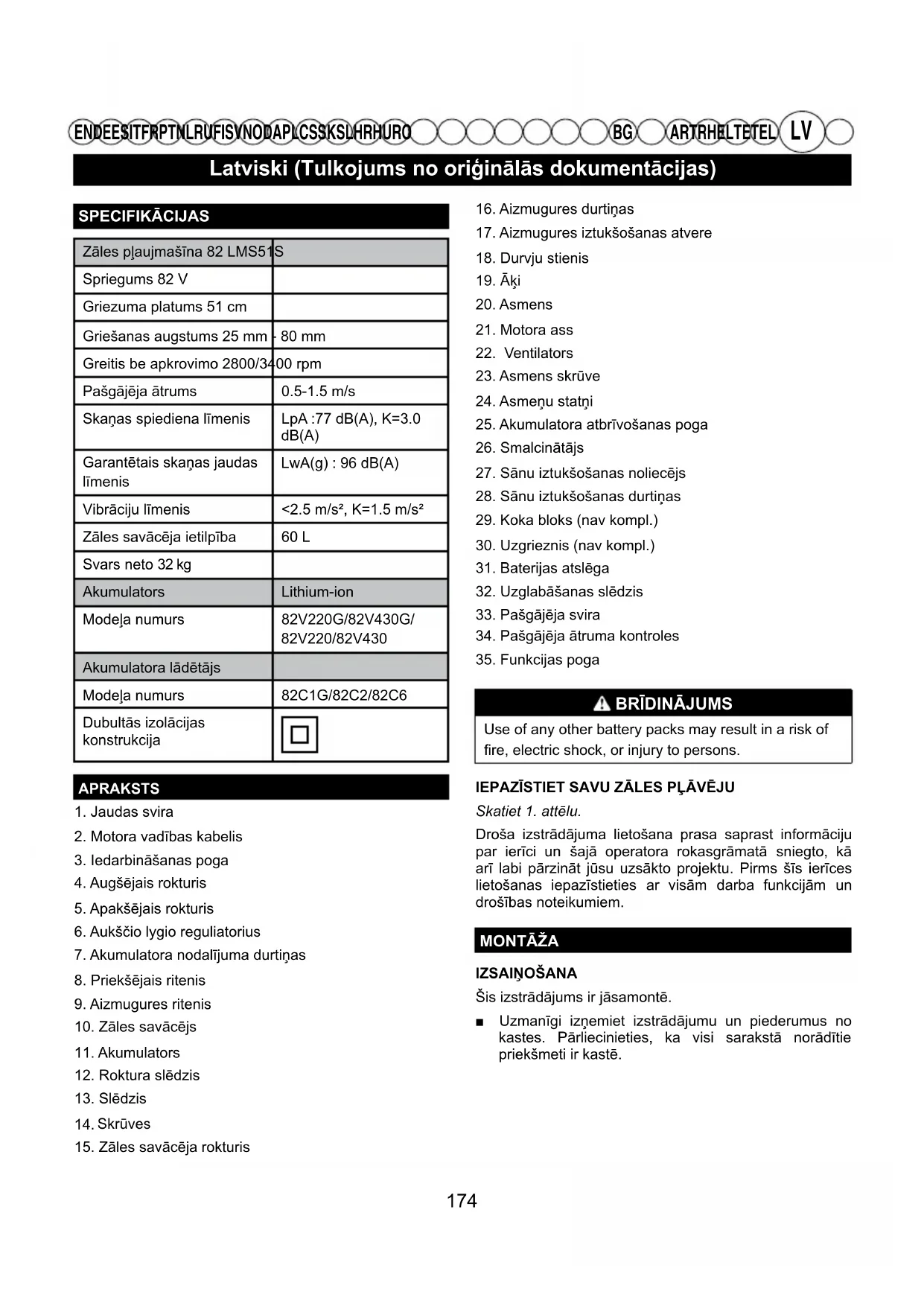

LIETOŠANAS INSTRUKCIJA 82LM51S Cramer
Latviski (Tulkojums no oriğinālās dokumentācijas)
SPECIFIKĀCIJAS
| Zāles plaujmašīna 82 LMS51S |
| Spriegums 82 V | |
| Griezuma platums 51 cm | |
| Griešanas augstums 25 mm | - 80 mm |
| Greitis be apkrovimo 2800/3400 rpm |
| Pašgājēja ātrums | 0.5-1.5 m/s |
| Skaņas spiediena līmenis | LpA :77 dB(A), K=3.0 dB(A) |
| Garantētais skaņas jaudas līmenis | LwA(g) : 96 dB(A) |
| Vibrāciju līmenis | <2.5 m/s2, K=1.5 m/s2 |
| Zāles savācēja ietilpība | 60 L |
| Svars neto 32 kg | |
| Akumulators | Lithium-ion |
| Modeļa numurs | 82V220G/82V430G/82V220/82V430 |
| Akumulatora lādētājs | |
| Modeļa numurs | 82C1G/82C2/82C6 |
| Dubultās izolācijas konstrukcija | |
APRAKSTS
- Jaudas svira
- Motora vadības kabelis
- ledarbināšanas poga
- Augšējais rokturis
- Apakšējais rokturis
- Aukščio lygio reguliatorius
- Akumulatora nodalijuma durtiñas
- Priekšējais ritenis
- Aizmugures ritenis
- Zāles savācējs
- Akumulators
- Roktura slēdzis
- Slēdzis
- Skrūves
-
Zāles savācēja rokturis
-
Aizmugures durtiñas
- Aizmugures iztukšošanas atvere
- Durvju stienis
- Āki
- Asmens
- Motora ass
- Ventilators
- Asmens skrūve
- Asmeņu statņi
- Akumulatora atbrīvošanas poga
- Smalcinātājs
- Sānu iztukšošanas noliecējs
- Sānu iztukšošanas durtiņas
- Koka bloks (nav kompl.)
- Uzgrieznis (nav kompl.)
- Baterijas atslēga
- Uzglabāšanas slēdzis
- Pašgājēja svira
- Pašgājēja ātruma kontroles
- Funkcijas poga
BRĪDINĀJUMS
Droša izstrādājuma lietošana prasa saprast informāciju par ierīci un šajā operatora rokasgrāmatā sniegto, kā arī labi pārzināt jūsu uzsākto projektu. Pirms šīs ierīces lietošanas iepazīstieties ar visām darba funkcijām un drošības noteikumiem.
MONTĀŽA
IZSAINOŠANA
Šis izstrādājums ir jāsamontē.
Uzmanīgi izņemiet izstrādājumu un piederumus no kastes. Pārliecinieties, ka visi sarakstā norādītie priekšmeti ir kastē.
Latviski (Tulkojums no oriğinālās dokumentācijas)
BRĪDINĀJUMS
Nelietojiet izstrādājumu, ja jebkura no sarakstā minētajām detaļām jau ir uzmontēta izstrādājumam, kad jūs to izsainojat. Šajā sarakstā minētās detaļas ražotājs nav uzstādījis uz izstrādājuma, tās klientam jāuzstāda pašam. Izmantojet izstrādājumu, kas var būt nepareizi samontēts, var izraisīt smagus ievainojumus.
■ Uzmanīgi pārbaudiet, vai izstrādājumam nav piegādes laikā radušos bojājumu vai defektu.
■ Neizjauciet iesainojumu, kamēr neesat rūpīgi pārbaudījis un apmierinoši darbinājis izstrādājumu.
■ Ja kāda detaļa ir bojāta vai trūkst, lūdziet palīdzību, zvanot Cramer apkopes centram.
IEPAKOJUMA SARAKSTS
■ Zāles plaujmašīna
■ Baterijas atslēga
■ Zāles savācējs
■ Smalcinātājs
■ Sānu iztukšošanas noliecējs
■ Operatora rokasgrāmata
■ Kloki
■Bultskrüves
BRĪDINĀJUMS
Nenaudokite prietaiso, jei trūksta detalių ar jos yra apgadintos tol, kol jos nebus pakeistos. Izstrādājuma ar bojātām vai trūkstošām detaļām lietošana var izraisīt smagus ievainojumus.
BRĪDINĀJUMS
Nemēginiet pārveidot šo izstrādājumu vai izveidot piederumus, kas navieteikti lietošanai ar š izstrādājumu. Bandymas jas keisti ar modi kuoti laikoma netinkamu naudojimu, galinčiu sukelti pavojingą situaciją ir jus rimtai sužeisti.
BRĪDINĀJUMS
Neievietojiet baterijas atslēgu, kamēr montāža nav pabeigta un Jūs esat gatavs izmantot plāvēju. Ja neievērosiet šo prasību, tad var notikt nejauša ierīces ieslēgšanās un Jūs varat gūt nopietnus ievainojumus.
BRĪDINĀJUMS
Lai nepieļautu nejaušu iedarbināšanu, kas var izraisīt smagu nelaimes gadījumu, vienmēr izņemiet akumulatoru no ierīces, kad montējat detaļas.
BRĪDINĀJUMS
Nekad nedarbiniet plaujmašīnu bez uzstādītām un darba kārtībā esošām atbilstošajām drošības ierīcēm. Niekada nedirbkite žoliapjove su sugadintomis apsaugos priemonėmis. Naudodamiesi prietaisu esant ne visoms ar apgadintoms detalėms, galite rimtai susižeisti.
APAKŠEJÄ ROKTURA ATVIENOŠANA UN PIELÄGOŠANA
Skatiet 2. attēlu.
■ Velciet un grieziet roktura slēdžus 90° uz abām pusēm, lai atskrūvētu apakšējos rokturus abās pusēs.
Pārvietojiet apakšējos rokturus darbības stāvoklī. Jūs varat pacelt vai nolaist rokturi, jums ěrtā stāvoklī. Ir 3 izvēles stāvokļi. Atbrīvojiet roktura slēdžus, lai nostiprinātu apakšējo rokturi atbilstošā stāvoklī.
PIEZIME: Nodrošiniet, ka abas puses ir iestatitas vienādā pareizas montāžas stāvoklī.
AUGŠĒJĀ ROKTURA UZSTĀDĪŠANA
Skatiet 3. attēlu.
■ Savienojiet uzstādīšanas caurumus uz augšējā roktura ar apakšējo rokturi. levietojiet pārnēsāšanas skrūves un izmantojiet slēdžus, lai tās nostiprinātu. Atkārtojiet šo darbību arī otrā pusē.
ZĀLES SAVĀCĒJA UZSTĀDĪŠANA
Skatiet 4. attēlu.
■ Pakelkite galinio išmetimo angos dangtį.
■ Paceliet zâles uztvērēju aiz tā roktura un novietojiet zem aizmugurējām izejas durtiņām tā, lai tas nostiprinās uz zâles uztvērēja durtiņu izcilņiem.
■ Atlaidiet aizmugurējās izejas durtiņas. Ja pareizi uzstādīts, zāles uztvērēja atvērums būs vienā garumā ar aizmugures izejas durtiņām.
SMALCINĀTĀJA UZSTĀDĪŠANA
Skatiet 5. attēlu.
■ Paceliet un pieturiet aizmugures iztukšošanas durtiņas.
■ Satveriet smalcinātāja rokturi un ievietojiet to šaurā lenkī, kā parādīts attēlā.
■ Stingri spiediet smalcinātāju vietā.
■ Nolaidiet aizmugures iztukšošanas durtiņas.
Latviski (Tulkojums no oriğinālās dokumentācijas)
SÄNU IZTUKŠOŠANAS NOLIECĚJA UZSTĀDĪŠANA
Skatiet 6. attēlu.
PIEZIME: Izmantojot sānu iztukšošanas noliecēju, neuzstādiet zāles savācēju. Smalcinātājam jāpaliek uzstādītam.
■ Paceliet sānu iztukšošanas durtiņas.
■ Savietojiet ākus uz noliecēja ar enģu stieni durvju apakšpusē.
■ Laidiet uz leju noliecēju, līdz āki ir nostiprināti uz smalcinātāja durvju engu stieņa.
■ Atbrīvojiet noliecēju un sānu iztukšošanas durtiņas.
GELEŽTĖS AUKŠČIO NUSTATYMAS
Skatiet 7. attēlu.
Lai regulētu asmens augstumu
Nepieļaujiet, lai iemaņas darbā ar šo produktu padarītu jūs neuzmanīgus. Atcerieties, ka viens neuzmanīb.
BRĪDINĀJUMS
Vienmēr lietojiet aizsargbrilles. Ja tas netiek ievērots, jūsu acīs var lidot objekti, rezultātā nodarot nopietnas traumas.
BRĪDINĀJUMS
Neizmantojiet piederumus, kas nav paredzēti lietošanai ar šo produktu. Šim produktam neparedzētu piederumu lietošana var izraisīt nopietnas traumas.
BRĪDINĀJUMS
Pirms lietošanas vienmēr pārbaudiet zāles plāvēju, vai netrūkst un nav bojātas vai pārlieku nodilušas detaļas vai asmeņi. Izstrādājuma ar bojātām vai trūkstošām detaļām lietošana var izraisīt smagus ievainojumus.
Nelieciet zāles plaujmašīnu, kad iedarbināt dzinēju vai ieslēdzat motoru, ja vien zāles plaujmašīna nav jānoliec, lai iedarbinātu. Šādā gadījumā nelieciet to vairāk nekā nepieciešams un paceliet tikai to daļu, kas atrodas tālāk no operatora.
■ Nejunkite variklio stovėdami prieš išmetimo lataką.
■ Nenovietojiet rokas vai kājas zem rotējošām detaļām vai to tuvumā. Vienmēr turiet brīvu iztukšošanas atveri.
Pilnu uzlādes instrukciju skatiet specifi kāciju sadalā norādītajā akumulatoru un lādētāju operatora rokasgrāmatā.
LAI UZSTĀDĪTU AKUMULATORU
Skatiet 8. attēlu.
■ Paceliet un pieturiet akumulatora pärsegu.
■ Savienojiet akumulatoru ar zāles plāvēja akumulatora protu.
Pārliecinieties, ka akumulatora atbrīvošanas poga ir vietā un ka akumulators ir pilnībā ievietots un nostiprinātā zāles plāvējā pirms sākat darbību.
■ levietojiet baterijas atslēgu.
■ Ja ierīce uzreiz netiks lietota, tad neievietojiet baterijas atslēgu.
■ Aizveriet durtiñas.
LAI IZNEMTU AKUMULATORU
Skatiet 8. attēlu.
■ Atlaidiet jaudas sviru, lai apturētu ierīci.
■ Atveriet baterijas nodalījuma durvis, lai pieklūtu baterijas nodalījumam.
■ Iznemiet baterijas atslēgu.
■ Nospiediet akumulatora atbrīvošanas pogu (3) uz zāles plāvēja. Tas radīs akumulatora pacelšanos nedaudz uz augšu.
■ Iznemiet akumulatoru no ierīces.
ŽOLIAPJOVĖS IJUNGIMAS/IŠJUNGIMAS
Skatiet 9. attēlu.
■ Nospiediet un turiet blokēšanas pogu.
■ Pavelciet jaudas sviru uz augšu līdz rokturim, lai iedarbinātu zāles plāvēju, tad atlaidiet blokēšanas bloku.
■ Lai apturētu plāvēju, atbrīvojiet slēdža kontroles sviru.
PIEZIME: Spalgs troksnis un dzirkstejošana var rasties, ja elektriskais motors samazina apgriezienus. Tas ir normali.
FUNKCIJAS POGA
Zāles plāvējs ir aprīkots ar funkcijas pogu, kas atrodas uz instrumentgalvas aizmugures. Šī ir manuālās
Latviski (Tulkojums no oriğinālās dokumentācijas)
paātrināšanas poga, kas uzlādē PRM.
Nospiediet šo pogu, indikatora gaisma ieslēgsies un plāvējs darbosies lielā ātrumā. Tādējādi jūs varēsiet efektīvāk plaut, ja zāle ir ľoti bieza.
Nospiediet šo pogu vēlreiz, indikatora gaisma izslēgsies un plāvējs darbosies automatīskajā režīmā. Jūs varat plaut lēni un šis režīms palīdz ietaupīt energiju un pagarina jūsu plāvēja darbmūžu.
PLAUŠANAS AR PAŠGĀJĒJU
Skatīt 9. attēlu
Lai ieslēgtu pašgājēja funkciju:
■ Atveriet baterijas nodalījumu.
■ ievietojiet bateriju.
■ levietojiet baterijas atslēgu.
■ Velciet pašgājēja sviru uz augšu līdz rokturim.
Lai izslēgtu pašgājēja funkciju:
■ Atlaidiet pašgājēja sviru.
Lai pielāgotu pašgājēja funkcijas ātrumu:
■ Lai palielinātu ātrumu, velciet ātruma pielāgošanas sviru truša simbola virzienā.
■ Lai samazinātu ātrumu, spiediet ātruma pielāgošanas sviru uz leju brunurupuča simbola virzienā.
PJOVIMO PATARIMAI
PIEZIME: vienmēr apturiet plāvēju, laujiet asmeņiem pilnībā apstāties un pirms plāvēja apakšas tīrīšanas izņemiet baterijas atslēgu
DARBAS ANT ŠLAITO
BRĪDINĀJUMS
Darbiniet pašgājēja gaitā nelielā ātrumā, dodoties augšup pa nogāzi.
■ Apturiet plāvēju, laujiet asmeniem pilnībā apstāties, tad izņemiet baterijas atslēgu.
■ Paceliet aizmugures durtiñas.
■ Paceliet zāles uztvērēju aiz roktura, lai noņemtu no zāles plaujmašīnas.
■ Išvalykite žolės gaudytuvą.
■ Paceliet aizmugures durtiņas un uzstādiet atpakal zāles uztvērēju, kā iepriekš rokasgrāmatā aprakstīts.
APKOPE
BRĪDINĀJUMS
Pirms veicat jebkādu tīrīšanu pārliecinieties, ka plāvēja baterija un baterijas atslēga ir atvienoti, lai izvairītos no nejaušas plāvēja iedarbināšanas vai nopietniem ievainojumiem.
Latviski (Tulkojums no oriğinālās dokumentācijas)
BRĪDINĀJUMS
Lai izvairītos no nejaušas iedarbināšanas vai nesankcionētas izmantošanas, bezvadu zāles plāvējs ir aprīkots ar atvienojamu drošības atslēgu. Lai pilnībā atslēgtu zāles plāvēju, drošības atslēgu nepieciešams izņemt un glabāt prom no plāvēja, kur bērni tai nevar pieklūt.
BRĪDINĀJUMS
Turiet motora un akumulatora nodalījumus tīrus no zāles, lapām vai pārliekām smērvielām. Tas palīdzēs samazināt aizdegšanās risku.
BENDRA PRIEŽIŪRA
Pirms katras lietošanas pârbaudiet visu izstrādājumu, vai, piemēram, skrūves, uzgriežni, bultas, vāciņi utt. nav bojāti, nokrituši vai valīgi.
Stingri pievelciet visus stiprinājumus un vākus un nedarbiniet izstrādājumu, kamēr bojātās vai trūkstošāsdetaļas ir nomainītas. Lūdziet palīdzību pa telefonu Cramer klientu dienestā. Tīrot plastmasas detaļas, nelietojiet šķīdinātājus. Komerciniai tirpikliai lengvai pažeidžia daugelį plastikinių dalių paviršių ir gali jas apgadinti. Lietojiet tīru audumu, lai notīrītu netīrumus, puteklus, smērvielas u.c.
BRĪDINĀJUMS
Lai samazinātu bojājuma un apdraudējuma risku, nekādā gadījumā netīrīt darbarīku ar spiediena mazgātāju vai zem tekoša ūdens.
BRĪDINĀJUMS
Uzglabāt tikai iekštelpās. Zāles plāvēja tīrīšanas vai uzglabāšanas gadījumā vienmēr izņemt no darbarīka akumulatoru un lādētāju.
BRĪDINĀJUMS
Neļaujiet bremžu šķidrumam, benzīnam, naftas produktiem, smērvielām u.c. saskarties ar plastmasas detalām. Kīmiskās vielas var sabojāt, pavājināt vai iznīcināt plastmasu, izraisot smagu personas ievainojumu.
Netepkite šių ratų komponentų tepalu. Ejlošana var izraisīt riteņu detaļu nepareizu darbību, kas var radīt smagus operatora ievainojumus un/vai zāles plāvēja vai īpašuma bojājumus.
Skatiet 11-12. attēlu.
PIEZIME: Izmantojiet tikai atzītus rezerves asmeņus. Nomainiet izdilušos vai bojātos asmeņus un skrūves, lai saglabātu simetriju.
■ Apturiet motoru un nonemiet baterijas atslēgu. Laujiet asmenim pilnīgi apstāties.
■ Nonemiet akumulatoru.
■ Apsukite žoliapjovę.
■ Isprauskite medžio gabalą tarp geležtės ir žoliapjovės dugno, kad geležtė neužsivestų.
■ Atskrūvējiet asmens skrūvi, griežot to pulksteņrādītāja virzienā (skatoties no zāles plāvēja apakšas), izmantojot 27 mm uzgriežņatslēgu vai uzmavu (nav pievienota).
■ Nonemiet asmens skrūvi un asmeni.
■ Novietojiet jaunu asmeni uz vārpstas. Nodrošiniet, ka asmens ir pareizi novietots tā, lai vārpstas centris iet caur asmens caurumu un divi asmens statni uz ventilatora ir attiecīgajos asmens caurumos. Pārliecinieties, ka tas ir uzstādīts ar izliekumu uz
Latviski (Tulkojums no oriğinālās dokumentācijas)
augšu, pret plāvēja korpusu un ne uz leju. Ja pareizi novietots, asmenim ir jāpieguļ pie ventilatora.
■ Izveriet asmens skrūvi caur vārpstu un nostipriniet to ar pirkstiem.
■ Pievelciet asmens uzgriezni pulksteņrādītāju kustības virzienā, lietojot griezes momenta uzgriežņu atslēgu (nav komplektā), lai nodrošinātu, ka bultskrūve ir pareizi pievilkta. leteicamais asmens uzgriežņa griezes moments ir 62,5\~71,5 kgf cm (350-400 in. lb).
VERTIKĀLĀS NOVIETOŠANAS FUNKCIJA
Skatiet 13. attēlu.
■ Atvienojiet bateriju no plaujmašinas.
■ Atvienojiet zāles savācējgrozu.
■ Pagrieziet roktura klokus līdz atblokēšanas pozīcijai.
■ Nolaidiet roktura montāžu un pagrieziet roktura klokus līdz blokēšanas pozīcijai.
■ Paceliet plaujmašinu, turot aiz priekšpuses, līdz vertikālam stāvoklim.
BRĪDINĀJUMS
Vienmēr atvienojiet bateriju no plaujmašīnas pirms ierīces novietošanas vertikālā stāvoklī.
UZGLABĀŠANAS SLĒDZIS
Kad rokturis tiek novietots pilnībā noslēgtā uzglabāšanas pozīcijā, zāles plāvēja uzglabāšanas slēdzis pasargās ierīci no ieslēgšanās uzglabāšanas pozīcijā. Uzglabāšanas slēdzis neaizstāj nepieciešamību izņemt drošības atslēgu un akumulatoru, lai novērstu nejaušu ierīces ieslēgšanos vai ierīces neatļautu izmantošanu.
Latviski (Tulkojums no oriğinālās dokumentācijas)
GEDIMŲ NUSTATYMAS
| Gedimas Galima prieža | stis Sprendimas | |
| Rokturis nav vietā. | Rāmja skrūves nav pareizi ievietotas. | Noregulējiet roktura augstumu un pārbaudiet, vai rāmja skrūves ir pareizi ievietotas. |
| Zāles plāvēju nevar iedarbināt. | Akumulators ir gandrīz izlādējies. | Uzlādējiet akumulatoru. |
| Akumulators ir nelietojams vai to nevar uzlādēt. | Nomainiet akumulatoru. |
| Baterijas atslēga nav ievietota. | Ievietojiet baterijas atslēgu. |
| Zāles plāvējs plauj zāli nelīdzeni. | Zāliens ir raupjš vai nelīdzens vai griešanas augstums nav pareizi iestatīts. | Paceliet riteņus augstākā stāvoklī. Lai zāles plāvējs plautu līdzeni, visi riteņi jānoregulē vienādam plaušanas augstumam. |
| Zāles plāvējs kārtīgi nesasmalcina zāli. | Mitras zāles atgriezumi pielīp pie ierīces apakšpuses. | Pirms plaušanas gaidiet, kamēr zāle nožūst. |
| Zāles plāvēju ir grūti stumt. | Aukšta žolė, užpakalinė žoliapjovės korpuso dalis ir geležtė įsivelia į tankią žolę arba pjovimo aukštis per žemas. | Palieliniet griešanas augstumu. |
| Zāles plāvējs kārtīgi nesavāc zāli. | Griešanas augstums ir iestatīts pārāk zemu. | Palieliniet griešanas augstumu. |
| Esant dideliam greičiui žoliapjovė vibruoja. | Asmens ir nestabils vai pārlieku vai nevienādi nodilis. | Nomainiet asmeni. |
| Motora ass ir saliekta. | Apturiet motoru, izņemiet slēdža atslēgu un akumulatoru, atvienojiet barošanas avotu un pārbaudiet, vai nav bojājumu. Prieš naują paleidimą atiduokite taisyti į įgaliotą aptarnavimo centra. |
| Motors apstājas plaušanas laikā. | Griešanas augstums ir iestatīts pārāk zemu. | Palieliniet griešanas augstumu. |
| Akumulators ir izlādējies. | Uzlādējiet akumulatoru. |
Ja tas neatrisina problēmu, sazinieties ar pilnvaroto apkopes aģentu.
Ražotājs: Changzhou Globe Co., Ltd.
Personas, kas atbildīgs par tehniskā faila apkopošanu, vārds un adrese:
Ar šo paziņojam, ka produkts
Kategorija ZĀLES PŁAUJMAŠĪNA
Modelis 2500686
Sērijas numurs ...... Skatiet produkta datu plāksnīti
Ražošanas gads Skatiet produkta datu plāksnīti
■ atbilst attiecīgajām Mašīnu direktīvas (2006/42/EC) prasībām
■ atbilst arī šādu EC direktīvu prasībām
EMC direktīva (2014/30/EU),
Trokšna emisijas direktīva (2000/14/EC ar izmaiņām 2005/88/EC)
Mēs arī paziņojam, ka
■ ka ir ievēroti šādi Eiropas harmonizētie standarti(to daļas/ paragrāfi)
EN 60335-1; EN60335-2-77; EN 62233, EN ISO 3744;
EN 55014-1; EN 55014-2; ISO 11094
Izmērītās skaņas jaudas līmenis 92.6 dB(A), K: 3.0 dB(A)
Garantētais skaņas intensitātes līmenis 96 dB(A)
Atbilstības novērtēšanas metode, kas minēta Pielikumā VI / Direktīvā 2000/14/EK
EK tipa apstiprinājums 2000/14/EK : Intertek Testing & Certification Co., Ltd.
(NB0359)
Vieta, datums: Changzhou, 08/09/2017
Paraksts: Ted Qu Haichao
Kvalitātes direktors
