LIETOŠANAS INSTRUKCIJA 82LT107 Cramer

1.1 Pārskats.... 293
1.2 Vadības panelis.... 293

2 Mašīnas izpakošana......294

3 Uzstādīšana.... 294

3.1 Sēdekļa uzstādīšana....294
3.2 Stūres rata uzstādīšana.... 294
3.3 Mulčēšanas pārsega uzstādīšana......295
3.4 Aizsargriteni....295
3.5 Lietotnes izmantošana.... 295

4 Ekspluatācijas instrukcija..... 295

4.1 Pirms ekspluatācijas....295
4.2 Mašīnas lietošana.... 297

5 Elektriskā sistēma.... 299

5.1 Elektriskās sistēmas drošums.... 299
5.2 Informācija par elektrisko sistēmu...... 300
5.3 Digitālais displejs....300

6 Klūmes.... 300

6.1 Klūdas kods....302

7 Apkope.... 304

7.1 Zāles plāvēja asmens apkope......304
7.2 Priekšējo lukturu nomaiņa.... 305
7.3 Riepas.... 305
7.4 Ellošana....306

7.5 Griezes momenta vērtības.... 306
7.6 Akumulatoru bloka apkope....306
7.7 Akumulatora nodalijuma filtra apkope.... 306
7.8 Apkope.... 307

8 Transportēšana un uzglabāšana....308

8.1 Transportēšana.... 308
8.2 Tīrīšana un uzglabāšana....308

9 Problēmu novēršana......310

10 Tehniskie dati....313

11 lerobežotā garantija.... 313

11.1 Gadījumi, uz kuriem attiecas garantija... 313
11.2 Kas veic garantijas servisu?......314
11.3 Gadijumi, uz kuriem neattiecas garantija....314
11.4 Garantijas atruna....315
11.5 Atbildības ierobežojumi.... 315
11.6 Termina ierobežojums.... 315
11.7 Citu garantiju nav.... 315
11.8 Īpašnieka atbildība.... 315
11.9 Risku sadale....315
11.10Garantijas registrācija....315

12 ES atbilstības deklarācija...... 315

1 APRAKSTS

1.1 PÄRSKATS

Skatīt atsevišku attēlu lapu 1-20

1. Sēdekļa 19. Mulčas pārsegs
   regulēšanas svira
2. Sānu izlādes tekne
3. Bremžu pedālis
4. Vadības panelis
5. Plaušanas bloka augstuma regulēšanas svira
6. Akseleratora pedālis
7. Stävbremzes rokturis
8. Priekšējie lukturi
9. Krūzes turētājs
10. USB ports
11. Aizsargriteni
12. Sēdekļa panelis
13. Sēdekļa spraudnis
14. Stūres vārpsta
15. Uzmava
16. Stüres statnis
17. Stüres rats
18. Aizsargplāksne
19. Mulčas pārsegs
20. Gultnu gredzens
21. Stiprinājuma skavas
22. Sērijas numurs
23. Pārī savienošanas kods
24. QR kods
25. Akumulatora nodalijums
26. Akumulators
27. Akumulatora fiksators
28. Asmens
29. Ellas iepildišanas atvere
30. Ellas notecināšanas atvere
31. Dârza šlûtene
32. Ātri savienojamā uzmava
33. Mazgāšanas pieslēgvieta

1.2 VADĪBAS PANELIS

# Nosau-kums	Funkcija

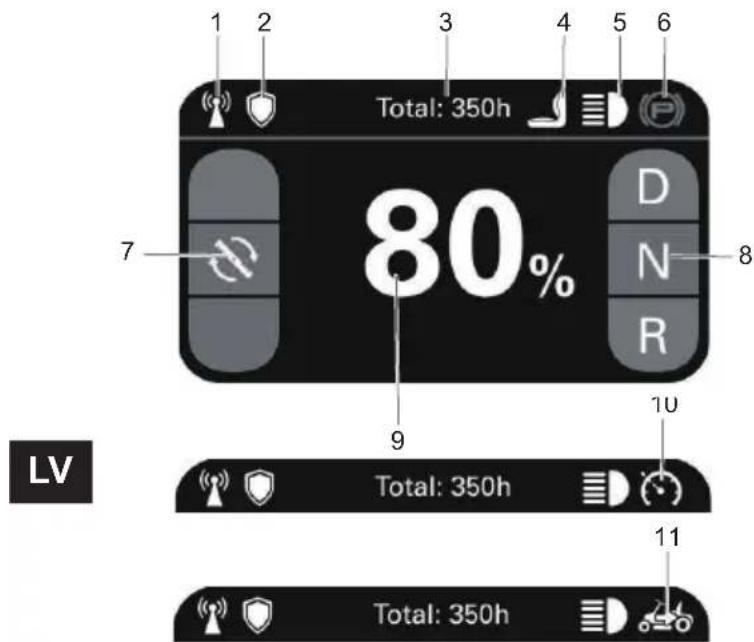

1. Digitālais displejs	Šajā displejā tiek rādīta svarīga informācija par elektrisko sistēmu. Pilnīga informācija pieejama sadaļā „Elek-triskā sistēma”.

#	Nosau-kums	Funkcija
2.	Asmens motora ātruma regulēša-na / At-griezties	Atrodoties sākumlapā, pielāgo as-mens ātrumu (ciklisko). Nospiediet pogu, lai atgrieztos iepriekšējā lapā.
3.	Navigāci-jas iz-vēlne / La-pa uz aug-šu	Novirza digitālo displeju uz pēdējo la-pu. Atgriezties uz sākuma ekrānu.
4.	Lampiņas slēdzis / Lapa uz le-ju	Atrodoties sākumlapā, ieslēdz/iz-slēdz lampiņas. Novirza digitālo dis-pleju uz nākamo lapu.
5.	Kruīza kontroles poga / Ap-stiprināt	Nospiediet un turiet 0,4 sek., lai akti-vizētu kruīza kontroles funkciju, pēctam nospiediet pogu, lai apstiprinātu.
6.	Virziena vadības slēdzis	Zāles plāvēja kustības virzienu vada, izmantojot virziena vadības slēdzi. Pieejamie iestatījumi ir piedziņa (D), neitrāls (N) un atpakaļgaita (R).
7.	Poga plau-šanai atpa-kaļgaitā	Lai plautu atpakaļgaitā, ir jāaktivizē atpakaļgaitas plaušanas poga.
8.	Barošanas slēdzis	Slēdzi izmanto, lai ieslēgtu un izslēg-tu zāles plāvēju. Pirms slēdzi var dar-bināt, ir jāievieto iedarbināšanas at-slēga.
9.	Plaušanas bloka as-menņu ie-slēgšanas/izslēgša-nas slēdzis (jūgvārp-sta)	Ar šo slēdzi ieslēdz asmeņu motorus. Lai ieslēgtu motorus, pavelciet slēdzi uz augšu, un, lai izslēgtu, nospiediet slēdzi uz leju.

i SVARİGI

Nekad neieslēdziet asmeņu motorus, ja uz plaušanas bloka ir slodze. Var tikt bojāti motori vai plaušanas bloks.

Latviešu

2 MAŠINAS IZPAKOŠANA

BRĪDINĀJUMS

Pirms sākat lietot mašīnu, pārliecinieties, vai tā ir pareizi salikta.

BRĪDINĀJUMS

• Neizmantojiet mašīnu, ja tās daļas ir bojātas.
• Ja trūkst kādas daļas, nelietojiet mašīnu.

• Ja trūkst kādas daļas vai tās ir bojātas, sazinieties ar servisa centru.

• Atveriet iepakojumu.

• Izlasiet komplektācijas kārbā iekļauto dokumentāciju.
• Izņemiet no komplektācijas kārbas visas nesamontētās daļas.
• Izņemiet no komplektācijas kārbas mašīnu.
• Atbrīvojieties no kārbas un iepakojuma materiāla atbilstoši vietējiem noteikumiem.

BRĪDINĀJUMS

Jūsu drošības labad neievietojiet akumulatoru instrumentā, kamēr tas nav pilnībā samontēts.

3 UZSTĀDĪŠANA

3.1 SĒDEKŁA UZSTĀDĪŠANA

Skatīt attēlu 3

1. Novietojiet sēdekļa komplektu virs sēdekļa paneļa un salāgojiet caurumus atbilstoši attēlā norādītajam.
2. levietojiet skrūves, paplāksnes un uzgriežņus un stingri pievelciet.
3. Pēc tam piestipriniet uzmavas pie uzgriežniem.
4. Pārliecinieties, vai tās ir stingri nofiksētas.
5. Savienojiet sēdekļa spraudni ar mašīnu.

3.2 STÜRES RATA UZSTÄDİŞANA

Skatīt attēlu 4-5

i PIEZIME

Atverei ir jābūt vērstai uz augšu pret sēdekli.

1. levietojiet stūres vārpstu savienošanas uzmavā un pēc vajadzības pagrieziet, lai savienotu vārpstas atveri ar bultskrūves atveri savienošanas uzmavā.
2. lelieciet abas skrūves un stingri pieskrūvējiet.

i PIEZIME

Pievelciet skrūves līdz vērtībai, kā parādīts attēlā.

1. Stūres statna uzstādīšana. Nemiet vērā izcilņus stūres statna apakšējā daļā, kam jāiekļaujas atveres caurumiņos, un stingri nostipriniet stūres statni.
2. Pārliecinieties, vai zāles plāvēja ritenis ir vērsts taisni uz priekšu, pēc tam ar spēku uzlieciet stūri virs stūres statna.
3. lelieciet abas skrūves un paplāksni; stingri pieskrūvējiet.
4. Uzstādiet stūres rata pārsega plāksni.

3.3 MULČEŠANAS PÄRSEGA UZSTÄDĪŠANA

Skatīt attēlu 6

Piegādes brīdī zāles plāvējs ir konfigurēts nopļautās zāles izlādēšanai no sāniem. Ja ir nepieciešama mulčēšana:

1. Novietojiet mulčas pārsegu uz plāvēja korpusa izcilņa.
2. Savienojiet mulčas pārsega caurumus ar plāvēja korpusa caurumiem.
3. levietojiet un pieskrūvējiet bultskrūves, skrūves, stiprinājuma skavas un gultņu gredzenu, kā tas parādīts attēlā.

3.4 AIZSARGRITENİ

Skatīt attēlu 2

Aizsargriteņu komplekti ietilpst standarta Cramer komplektācijā. Šie aizsargriteņi ir izstrādāti, lai samazinātu riteņu bojājumus, pļaujot uz raupjas virsmas, nelīdzenā reljefā. Pēc pļaušanas augstuma iestatīšanas noregulējiet aizsargriteņus tā, lai tie atrastos zem pļaušanas bloka līmeņa, bet nesaskartos ar zemi. Tiem vienmēr jābūt vismaz 0,6–1,9 cm zem pļaušanas bloka līmeņa. Mašīnai atrodoties uz līdzenas virsmas, riteņa stāvokli pēc vajadzības var noregulēt uz augšu vai uz leju no 1,9 cm līdz 4,4 cm zem asmens virsmas. Pārvietojiet riteņus uz augšu vai uz leju, izmantojot ass stiprinājuma caurumus riteņa stiprinājuma kronšteinā (ja ar tādiem ir aprīkots modelis).

3.5 LIETOTNES IZMANTOŠANA

Skatīt attēlu 7-8

1. Apmeklējiet Autoparka pārvaldības tīmekļa vietni: fleet.cramertools.com
2. Izveidojiet kontu un pēc tam piesakieties lietotnē.
3. Uzaiciniet citus lietotājus pievienoties savai organizācijai.
4. Noskenējiet QR kodu, lejupielādējiet lietotni un piesakieties sistēmā.
5. Pievienojiet ierīci. Atrodiet sērijas numuru, pārī savienošanas kodu un QR kodu, kas atbilst šajā rokasgrāmatā norādītajam transportlīdzekļa etiketes kodam. Noskenējiet QR kodu vai ievadiet to manuāli.

4 EKSPLUATĀCIJAS INSTRUKCIJA

4.1 PIRMS EKSPLUATĀCIJAS

4.1.1 SĒDEKŁA REGULĒŠANA

Skatīt attēlu 9

Noregulējiet sēdekļa stāvokli pirms plaujmašīnas iedarbināšanas, lai pārliecinātos, ka varat stingri nospiest akseleratora un bremžu pedāli.

1. Apsēdieties uz sēdekļa un paceliet sēdekļa regulēšanas sviru.
2. Pieturot sviru, pabīdiet sēdekli vēlamajā pozīcijā.
3. Pirms zāles plāvēja iedarbināšanas atlaidiet sviru un pārliecinieties, vai sēdeklis ir pietiekami labi nostiprināts.

BRĪDINĀJUMS

Pirms zāles plāvēja iedarbināšanas pārliecinieties, vai sēdeklis ir pietiekami labi nostiprināts. Nepietiekami nostiprināts sēdeklis var izkustināt operatoru no vietas, tādējādi operatoram zaudējot vadību pār zāles plāvēju, kā rezultātā var iestāties nāve vai rasties nopietni miesas bojājumi.

4.1.2 BLOKA PŁAUŠANAS AUGSTUMA NOREGULĘŠANA

Skatīt attēlu 10

Pirms sākat izmantot zāles plāvēju, paceliet plaušanas bloka augstumu zālienam vispiemērotākajā plaušanas augstumā.

Plaušanas bloka augstumu var noregulēt no 3.81-11.4 cm. Plaušanas laikā plaušanas blokam jābūt paceltam, lai izvairītos no celmiem, akmeņiem vai citiem šķēršļiem, kas var sabojāt zāles plāvēja bloku.

Latviešu

PIESARDZÍBU

Bloka augstuma noregulēšanas laikā stingri satveriet bloka augstuma regulēšanas sviru un atlaidiet tikai tad, kad bloks ir nostiprināts vajadzīgajā stāvoklī. Ātras sviras atlaišanas gadījumā var tikt saspiestas vai ierautas operatora plaukstas.

1. Apturiet zāles plāvēju un izslēdziet asmenus.
2. Pagrieziet atslēgu pozīcijā OFF (Izslēgts) un ieslēdziet stāvbremzi.
3. Lai paceltu plaušanas bloku, satveriet bloka augstuma regulēšanas sviru un, lai atbrīvotu no iestatītā stāvokļa, nospiediet pa kreisi, pavirziet uz zāles plāvēja aizmuguri, pēc tam, lai nofiksētu, nospiediet pa labi attiecīgajā stāvoklī.
4. Lai nolaistu plaušanas bloku uz leju, satveriet bloka augstuma regulēšanas sviru, nospiediet pa kreisi, lai atbrīvotu no iestatītā stāvokļa, pavirziet uz zāles plāvēja priekšpusi, pēc tam nospiediet pa labi attiecīgajā stāvoklī, lai nostiprinātu.

4.1.3 AKUMULATORU BLOKA IEVIETOŠANA

Skatīt attēlu 11

Lai pārbaudītu, vai zāles plāvēja akumulatori ir pilnībā uzlādēti, pārbaudiet akumulatora uzlādes statusa indikatoru. Plašāku informāciju skatīt akumulatora rokasgrāmatā.

1. Paceliet sēdekļa paneli.
2. Noņemiet akumulatora nodalījuma vāciņu.
3. Iznemiet no akumulatora nodalijuma akumulatoru bloku.

BRĪDINĀJUMS

Savienojiet akumulatoru bloka izciņus ar akumulatora pieslēgVietu. Pārliecinieties, vai akumulatora fiksators vienmērīgi noklikšk akumulatora nodalījumā.

4.1.4 PIRMS MAŠINAS EKSPLUATĖŠANAS

• Nodrošiniet, lai darba zonā neatrastos bērni, klātesošie un mājdzīvnieki.
• Attīriet darba zonu no jebkādiem priekšmetiem, kurus plāvēja asmeņi var atsviest.
  • Pārbaudiet bremžu darbību.
• Pārbaudiet spiedienu riepās.
• Pārbaudiet, vai nav atskrūvējies kāds stiprinājums.
• Pārbaudiet, vai visi aizsargi atrodas savās vietās un darbojas pareizi.
• Notīriet gružus no zāles plāvēja.
• Pārbaudiet drošības blokēšanas sistēmu.
• Noregulējiet sēdekli sev nepieciešamajā pozīcijā.
• Pārbaudiet akumulatora uzlādes līmeni.

4.1.5 DROŠĪBAS BLOKĒŠANAS SISTĒMA

Skatīt attēlu 12

Šim zāles plāvējam ir drošības blokēšanas sistēma, kas aizsargā operatoru, izslēdzot asmeņus, kad operators atstāj sēdekli ieslēgtu asmeņu laikā. Pirms katras lietošanas reizes pārbaudiet sistēmu, lai pārliecinātos, vai tā darbojas pareizi.

1. Pārliecinieties, vai virziena vadības slēdzis ir neitrālā (N) pozīcijā un jūgvārpstas slēdzis ir vērsts uz leju.
2. levietojiet palaišanas atslēgu un pagrieziet pozīcijā ON (leslēgt).
3. Atlaidiet stāvbremzi.
4. Paceliet jūgvārpstas slēdzi, lai aktivizētu asmenus.
5. Uz īsu brīdi piecelieties no sēdekļa, bet neizkāpiet no zāles plāvēja.

Asmeņiem jāizslēdzas 5 sekunžu laikā. Ja tā nenotiek, sazinieties ar klientu apkalpošanas dienestu. Nedarbiniet zāles plāvēju, kamēr nav salabota drošības blokēšanas sistēma.

Latviešu

Pirms zāles plāvēja iedarbināšanas nodrošiniet, lai apkārtējā zonā neatrastos klātesošie. Ja kāds ienāk plaušanas zonā, nekavējoties apturiet mašīnu un neatsāciet plaušanu, kamēr apkārtējie nav devušies projām no darba zonas.

1. Paceliet plaušanas bloku visaugstākajā pozīcijā.
2. levietojiet palaišanas atslēgu un pagrieziet pozīcijā ON (leslēgt).
3. Nospiediet virziena vadības slēdzi neitrālā (N) pozīcijā.
4. Atlaidiet stāvbremzi.
5. Pavelciet uz augšu plaušanas bloka jūgvārpstas slēdzi, lai ieslēgtu asmeņus.
6. Nospiediet virziena vadības slēdzi braukšanas (D) pozīcijā un dodieties uz vēlamo plaušanas vietu.

i PIEZIME

Rīkojieties piesardzīgi, škērsojot grants celiņus vai piebraucamos celļus. Pirms škērsošanas izslēdziet asmenus un paceliet plaušanas bloku augstākajā pozīcijā, lai samazinātu atsitiena iespējamību. Brauciet lēnām, lai nezaudētu saķeri ar virsmu un vadību.

i PIEZIME

Nemēginiet mainīt plaušanas virzienu, kamēr plāvējs pārvietojas. Pirms plaušanas virziena maiņas vienmēr pilnībā apturiet plāvēju.

4.2.2 KRUĪZA KONTROLES IESTATĪŠANA

1. Braucot ar zāles plāvēju uz priekšu, nospiediet akseleratora pedāli, līdz tiek sasniegts vēlamais ātrums.
2. Pēc tam nospiediet kruīza kontroles pogu un pieturiet ilgāk par 0,4 s.
3. Lēnām atlaidiet akseleratora pedāli. Pļāvēja ātrumam jāpaliek nemainīgam.

4.2.3 KRUŽA KONTROLES IZSLĚGŠANA

1. Pieskarieties akseleratora pedālim, nospiediet bremžu pedāli.

4.2.4 STÄVBREMZES IESLËGŠANA

1. Nospiediet līdz galam un pieturiet bremžu pedāli.
2. Pavelciet stāvbremzes rokturi uz augšu un pieturiet.
3. Atlaidiet bremžu pedāli.
4. Atlaidiet stävbremzes rokturi.

BRĪDINĀJUMS

Nekad neatstājiet zāles plāvēju bez uzraudzības, kamēr darbojas motors. Pārbaudiet, vai stāvbremze ir ieslēgta un atslēga ir izņemta. Ja stāvbremze netiek ieslēgta, zāles plāvējs var izkustēties, bet atstātas atslēgas gadījumā plāvēju būs iespējams izmantot ikvienam bez atļaujas, kas var izraisīt nopietnus miesas bojājumus.

4.2.5 STÄVBREMZES ATLAIŠANA

1. Nospiediet bremžu pedāli, lai atlaistu stāvbremzi.

4.2.6 MAŠINAS APTURŠANA

1. Apturiet zāles plāvēju uz līdzenas virsmas.
2. leslēdziet stāvbremzi.
3. Nospiediet jūgvārpstas slēdzi, lai izslēgtu asmeņu motorus.
4. Pagrieziet atslēgu IZSLĒGTĀ pozīcijā.

Latviešu

4.2.7 DARBĪBA APGRIEZTĀ REŽĪMĀ

Skatīt attēlu 13

• Nospiediet bremžu pedali un pilnibā apturiet zāles plāvēju.
• Nospiediet jūgvārpstas slēdzi, lai izslēgtu asmeņu motorus.
• Pārslēdziet virziena vadības slēdzi atpakalgaitas (R) pozīcijā.
• Nospiediet atpakalgaitas plaušanas pogu.

- Paceliet jūgvārpstas slēdzi, lēnām nospiediet akseleratora pedāli un plaujiet atpakalgaitā, a nepieciešams.

BRĪDINĀJUMS

Nepļaujiet pretējā virzienā, ja vien tas nav absolūti nepieciešams. Pirms braukšanas atpakaļgaitā vai tās laikā, vienmēr vispirms paskatieties uz leju un pēc tam atpakaļ, lai pārliecinātos, ka plaušanas zonā nav ienākuši bērni, citi klātesošie vai mājdzīvnieki. Neaizmirstiet, ka pat mirklis neuzmanības var izraisīt nāves iestāšanos vai nopietnu traumu.

BRĪDINĀJUMS

Esiet īpaši uzmanīgs pirms braukšanas uzsākšanas atpakalgaitā ar uzstādītu zāles savācēja komplektu (nav iekļauts komplektācijā) un tās laikā, jo tas var ierobežot redzamību. Vienmēr paskatieties uz leju un sev aiz muguras pirms braukšanas uzsākšanas atpakalgaitā un tās laikā, lai pārliecinātos, ka plaušanas zonā nav ienākuši bērni, citi klātesošie vai mājdzīvnieki.

4.2.8 USB PORTA IZMANTOŠANA

Skatīt attēlu 14

USB uzlādes ports mobilajam tālrunim, MP3 atskaņotājam vai citām USB ierīcēm nodrošina 5 voltu līdzstrāvas uzlādes jaudu līdz 2,1 ampēriem. Informāciju par speciālajām uzlādes prasībām skatīt ierīces īpašnieka rokasgrāmatā.

Lai sāktu ierīces uzlādi, pievienojiet vienu USB kabeļa (nav iekļauts komplektā) galu savai ierīcei un otru galu zāles plāvēja USB uzlādes portam.

i PIEZIME

Ja mēgināsit uzlādēt ierīces, kuru jauda pārsniedz 2,1 ampēri, var sabojāties USB uzlādes ports un/vai plāvējs.

i PIEZIME

USB portu darbina tikai tad, kad tiek iedarbināta mašīna.

BRĪDINĀJUMS

Nekad ieslēgta zāles plāvēja laikā neizmantojiet austiņas vai citas elektroniskas ierīces, piemēram, viedtālruni vai planšetdatoru. Pavirša rīcība var izraisīt negadījumu, kas var izraisīt nāvi vai nopietnus savainojumus operatoram vai klātesošajiem.

4.2.9 PADOMI MAŠINAS LIETOŠANĀ

Skatīt attēlu 15

• Plāvēja asmeņiem ir jābūt asiem.
• Pārbaudiet, vai zālājā nav akmeņu, zaru, vadu, rotaļlietu, riekstu, koku zaru un citu priekšmetu, kas var sabojāt zāles pļāvēja asmeņus vai pat motoru. Neplaujiet ap īpašuma atzīmēšanas kociņiem vai metāla stabiem. Šādi priekšmeti var sabojāt asmeni vai tikt nejauši izmesti jebkurā virzienā un izraisīt nopietnus savainojumus pļāvēja lietotājam.
• Lai iegūtu veselīga zāliena izskatu, vienmēr nopļaujiet vienu trešdaļu vai pat mazāk no zāles kopējā garuma.
• Płaujot lielas platības, sāciet ar pagriešanos pa labi, lai nopłautā zāle tiktu izsviesta prom no krūmiem, žogiem, piebraucamiem ceļiem utt. Pēc vienas vai divām kārtām sāciet pļaut pretējā virzienā, pagriežoties pa kreisi, līdz esat pabeidzis pļaušanu.
• Plaujiet tā, lai nopļautā zāle, kas tiek izsviesta, nonāktu jau nopļautā zāliena zonas virzienā.

Latviešu

• Plaujot biezu zāli, samaziniet ātrumu, lai varētu efektīvāk nopļaut un pareizi izlādēt nopļauto zāli.
• Parastas plaušanas laikā plaujiet tikai ar aptuveni 38 mm (1,5 collas) no zāles asmens garuma. Nav ieteicams plaut vairāk, ja vien zāle nav reta vai plaušanas sezona netuvojas beigām.
• Nepļaujiet mitru zāli. Tā pielips zem korpusa pamatnes, traucējot pareizi savākt vai samulčēt nopļauto zāli.
• Jaunai vai biezai zālei var būt nepieciešams šaurāks plaušanas celiņš vai lielāks augstuma iestatījums.
• Uzturiet plaušanas bloku un sānu izlādes tekni tīru. Pirms un pēc katras lietošanas reizes iztīriet nopļauto zāli, lapas, netīrumus un citus uzkrātos gružus. Tīrīšanai neizmantojiet dārza šlūteni.

i PIEZIME

Vienmēr pirms plāvēja korpusa pamatnes iztīrīšanas apturiet plāvēju, ħaujiet asmeņiem pilnībā apstāties, un izņemiet iedarbināšanas atslēgu.

4.2.10 PŁAUŠANA SLĪPUMĀ

Skatīt attēlu 16

Nogāzes ir galvenais faktors, kas saistīts ar vadības zaudēšanu un apgāšanās negadījumiem, kas var novest pie smagu traumu gūšanas vai nāves. Strādājot jebkurā slīpumā, jāievēro papildus piesardzība. Ja nevarat braukt atpakalgaitā pa nogāzi vai jūtaties neērti, braucot pa to, nepļaujiet to.

• Brauciet slīpumā ražotāja ieteiktajā virzienā. Esiet piesardzīgs, strādājot tuvu pie nomalēm.
• Nelietojiet plaujmašinu apstāklos, ja ir radušas problēmas ar vilkmi, stūrēšanu vai stabilitāti. Riepas var slīdēt arī tad, ja riteni ir apturēti.
• Braucot lejup slīpumā, vienmēr ieslēdziet plaujmašīnu pārnesumā. Nebrauciet lejup slīpumā ar lielu ātrumu.
• Atrodoties slīpumā, plaujiet, braucot augšup un lejup, nebrauciet škērsām pret nogāzi.
• Nebrauciet pāri bedrēm, grambām, akmeņiem, vai citiem paslēptiem priekšmetiem. Mašīna nelīdzenā reljefā var apgāzties. Garā zālē var atrasties škēršļi.
• Nekad nepłaujiet tuvu pie nomalēm, grāvjiem vai aizsprostiem. Mašina var pēkšni apgāzties, ja ritenis pārbrauc pāri malai, grāvja malai utt.
• Izvēlieties mazu braukšanas ātrumu, lai jums nebūtu jāapstājas vai jāpārslēdz ātrums, atrodoties nogāzē.
• Neplaujiet mitru vai slapju zāli. Riepas var zaudēt sakeri.
• Izvairieties no mašīnas palaišanas, apturēšanas vai pagriešanas, atrodoties uz nogāzes. Ja riepas zaudē saķeri, izslēdziet asmeni(us) un lēnām taisnā virzienā brauciet lejup pa nogāzi.
• Pārvietojieties pa nogāzēm lēnām un pakāpeniski. Neveiciet pēkšņas ātruma vai virziena izmaiņas, kā rezultātā var apgāzties mašīna.
• Esiet īpaši piesardzīgs, strādājot ar mašīnu, kurai ir uzstādītas papildierīces; tās var ietekmēt mašīnas stabilitāti. Neizmantojiet pārāk lielā slīpumā.
• Ja izmantojat papildu zāles savākšanas komplektu, esiet īpaši piesardzīgi, strādājot nogāzēs, un brauciet ar plāvēju lēnām, jo zāles savākšanas komplekts var izjaukt plāvēja stabilitāti.
• Braucot lejup pa nogāzi, vienmēr izmantojiet bremzes. Nemēginiet braukt ar plaujmašīnu lejup neitrālā stāvoklī.

5 ELEKTRISKÄ SISTËMA

5.1 ELEKTRISKĀS SISTĒMAS DROŠUMS

• Pirms mašīnas regulēšanas vai remontdarbu veikšanas izņemiet atslēgu un akumulatorus un izlasiet īpašnieka rokasgrāmatu.
• Pirms sākat strādāt ar šo mašīnu, vienmēr izņemiet atslēgu un akumulatorus.
• Transportējot mašīnu, vienmēr izņemiet atslēgu un akumulatorus.

• Mašinai jābūt tīrai, bez nopļautās zāles, lapām un citiem gružiem. NESMIDZINIET uz mašinas ūdeni, lai to nomazgātu. Izmantojiet tikai saspiesto gaisu. Izmantojot šo mašinu, valkājiet piemērotus acu un dzirdes aizsarglīdzekļus.

• Akumulatora tuvumā vienmēr valkājiet aizsargbrilles un aizsargaprīkojumu. Izmantojiet izolētus instrumentus.

• Iztīriet no akumulatora nodalījuma, piedziņas motora nodalījuma, plaušanas bloka, sēdekļa utt. visus netīrumus un gružus. Neizmantojiet šķīdinātājus, cietus tīrīšanas līdzekļus vai abrazīvus līdzekļus.
• Ja atslēga atrodas IESLĒGTĀ pozīcijā, zāles plāvēja asmens var pēkšņi ieslēgtjās, pat ja piedziņas motors negriežas. leslēdzot plaušanas bloka asmeņu IESLĒGŠANAS/IZSLĒGŠANAS slēdzi, raugiet, lai šajā vietā neatrastos neviens klātesošais.
• Visas apkopes un uzglabāšanas vietas ir pareizi jāizvēdina saskaņā ar piemērojamajiem ugunsdrošības kodeksiem un rīkojumiem, lai izvairītos no ugunsbīstamības.

Latviešu

• Nekad nesmēkējiet un netuviniet liesmas vai neradiet dzirksteles akumulatoru tuvumā.
• Uzglabājiet akumulatorus bērniem nepieejamā vietā.
• Pârsegiem un aizsargiem ir vienmër jâbût uzstâdîtiem un droši nostiprinâtiem. Ja tie ir bojāti, nekavējoties salabojiet vai nomainiet. Nekad nepārveidojiet vai nenoņemiet drošības ierīces.

5.2 INFORMAÇIJA PAR ELEKTRISKO SISTEMU

Zāles Cramer plāvēju darbina 82 voltu elektriskā sistēma. Tā sastāv no šādiem komponentiem:

1. Asmens un piedziñas kontrolieris (1)
2. Asmens motors (2)
3. Akselerators (1)
4. Digitālais displejs (1)
5. Riteņu motors (1)
6. Akumulatora nodalijums (1)

5.3 DIGITÄLAIS DISPLEJS

Digitālā displeja, kas atrodas uz vadības paneļa, funkcija ir nodrošināt operatoram informāciju par elektrisko sistēmu. Tas sniedz detalizētu informāciju modeļa, kodu un numuru veidā.

CANBUS sistēma veiks attiecīgās darbības, lai konstatētas problēmas gadījumā aizsargātu lietotāju un mašīnu. Kad mašīna vai komponents tiek izslēgts, tas norāda, ka ir radusies klūda, kas tiks parādīta digitālajā displejā. Visām ar elektrisko sistēmu saistītajām klūdām ir burtu kods, kam seko cipars. Pirmais burts apraksta sistēmu, kas izraisīja klūdu saskaņā ar šo diagrammu:

# Nosau-kums		Funkcija
1. 4G GPS signals
2. GreenShield
3. Kopā:350h		Transportlīdzekļa darbības ilgums
4. Sēdekļa slēdzis ir aizvērts.
5. LED gaśmas
6. Stāvbremze ir ieslēgta.
7. Asmens griešanās ātrums
8.	D/N/R	Braukšanas virziens: Piedziņa (D),neitrāls (N) un atpakalgaita (R).
9.	80 %	Akumulatora uzlādes līmenis procen-tos
10.		Kruīza kontrole
11.		Aktivizēts pļaušanas režīms atpakal-gaitā.

Latviešu

NosaukumsNozīme
T Piedziņas kontrolieris un motors
PMU Strāvas vadības bloks (akumulatora nodalījumā)
ML Kreisā asmens motora kontrolieris
MR Labā asmens motora kontrolieris
V Transportlīdzeklis

LV

6.1 KLÜDAS KODS

Klūdas Kods Apraksts Risinājums
T11 Pārspregums	Pārāk augsts spriegums. Vēlreiz ieslēdziet strāvas padevi.
T12 Nepietiekams	spriegums Pārāk zems spriegums	Pirms lietošanas akumulatoru bloks ir jāuzlādē.
T13 Kontroliera	paštesta klūda Ja rodas šī problēma,	sazinieties ar izplatītāju, lai to atrisinā-tu.
T14 Apstājies	piedziņas motors Pārbaudiet, vai piedzīnas riteni nav iestrēguši, un vēlreiz ieslēdziet strāvas padevi.
T15 Motora kodētāja	klūda Pārbaudiet, vai Piedziņas	kontroliera Hola efekta savieno-tājs ir pareizi pievienots, un pēc tam vēlreiz ieslēdziet strā-vas padevi.
T16 Kontroliera	piedziņas kēdes klūda Ja rodas šī problēma, sazinieties ar izplatītāju, lai to atrisinā-tu.
T17 Piedziņas	regulatora daļas pārkar-šana	Kontrolierī pārāk augsta temperatūra. Pagaidiet, līdz kontro-lieris atdziest, un pēc tam vēlreiz ieslēdziet strāvas padevi.
T18 Pārkarsis	piedziņas motors Pārāk augsta motora	temperatūra. Pagaidiet, līdz motors atdziest, un pēc tam vēlreiz ieslēdziet strāvas padevi.
T21 Netipiska	piedziņas motora temper-atūras sensora darbība	Pārbaudiet, vai temperatūras sensora elektroinstalācijā viss darbojas pareizi.
T22 Piedziņas	regulatora daļas aparatū-ras pārstrāva	Pārāk liela slodze. Vēlreiz ieslēdziet strāvas padevi.
T23 Priekšuzlādes	klūme Vēlreiz ieslēdziet strāvas padevi.
T25 Piedziņas	programmatūras pār-slodze	Pārāk liela slodze. Vēlreiz ieslēdziet strāvas padevi.
T26 Piedziņas	MOS klūda Ja rodas šī problēma, sazinieties ar izplatītāju, lai to atrisinā-tu.
T27 Motora fāzes	zudums Pārbaudiet, vai Piedziņas	kontroliera motora kabeļi ir pareizi pievienoti, un pēc tam vēlreiz ieslēdziet strāvas padevi.
T28 Piedziņas	kontroliera pārkaršana Kontrolierī pārāk	augsta temperatūra. Pagaidiet, līdz kontro-lieris atdziest, un pēc tam vēlreiz ieslēdziet strāvas padevi.
V14	Nepareiza plaušanas darbību secī-ba	Pirms plaušanas atpakalgaitā, nospiediet atpakalgaitas plaušanas pogu.
V15	Transportlīdzekļa paštesta klūda	1. Pirms transportlīdzekļa iedarbināšanas pārbaudiet, vai bremzes ir ieslēgtas.2. Pirms transportlīdzekļa iedarbināšanas pārslēdziet grie-zēja slēdzi izslēgtā pozīcijā un pārbaudiet, vai griezeļa slēdzis ir pareizi pievienots.3. Pirms transportlīdzekļa iedarbināšanas pārslēdziet FNR pārnesumu sviru pozīcijā N.4. Pārbaudiet, vai savienotājs zem sēdekļa ir pareizi pievie-nots.5. Iedarbinot transportlīdzekli, nespiediet kruīza kontroles pogu.6. Iedarbinot transportlīdzekli, nespiediet akseleratora ped-ali.
V16	Nepareiza darbības secība	Atgrieziet akseleratoru un asmens slēdzi sākotnējā stāvoklī.
V17	SPI sakaru klūda	Vēlreiz ieslēdziet strāvas padevi.

Latviešu

Klūdas Kods Apraksts Risinājums
V18 Akumulatoru nodalījuma (PMU) klūme	Pārbaudiet, vai akseleratora kabeli ir pareizi pievienoti un pēc vēlreiz ieslēdziet strāvas padevi.
V22 Netipiska asmens signāla darbība Pārbaudiet, vai	asmens palaišanas slēdzis ir pareizi pievie-nots, un pēc tam atgrieziet slēdzi sākotnējā stāvoklī.
V21 PMU CAN sakaru klūda Pārtraukti sakari ar akum	ulatora nodalījumu. Vēlreiz ieslēd-ziet strāvas padevi.
V23 Netipiska operatora klātbūtnes slēd-ža darbība	Pārbaudiet, vai savienotājs zem sēdekļa ir pareizi pievie-nots, un pēc tam vēlreiz ieslēdziet strāvas padevi.
ML3 Kreisās pus es programmatūras pār-strāva	Pārbaudiet plaušanas slodzi un vēlreiz ieslēdziet strāvas padevi.
ML4 Apstājies kreisais asmens Pārbaudiet plaušanas	slodzi un atgrieziet asmens palaiša-nas slēdzi sākotnējā stāvoklī.
ML6 Kreisās pus es MOS klūme Ja rodas šī problēma,	sazinieties ar izplatītāju, lai to atrisinā-tu.
ML7 Kreisā asmens motora fāzes zu-dums	Pārbaudiet, vai asmens kontrolieris un motora kabeli ir par-eizi savienoti, un pēc tam vēlreiz ieslēdziet strāvas padevi.
ML9 Netipiska kreisā asmens regulatora temperatūra	Kontrolieri pārāk augsta temperatūra. Pagaidiet, līdz kontro-lieris atdziest, un pēc tam vēlreiz ieslēdziet strāvas padevi
ML14 Kreisā asmens aparatūras pārstrā-va	Pārbaudiet plaušanas slodzi un vēlreiz ieslēdziet strāvas padevi.
ML15 Kreiso asmeni neizdevās ieslēgt Pārbaudiet plau	ušanas slodzi un atgrieziet asmens palaiša-nas slēdzi sākotnējā stāvoklī.
MR3 Motors griežas zemā ātrumā aktivē-tas aizsardzības sistēmas dēļ	Pārbaudiet plaušanas slodzi un vēlreiz ieslēdziet strāvas padevi.
MR4 Motors griežas lielā ātrumā aktivē-tas aizsardzības sistēmas dēļ	Pārbaudiet plaušanas slodzi un atgrieziet asmens palaiša-nas slēdzi sākotnējā stāvoklī.
MR6 Motora Hola devēja klūda Ja rodas šī problēma,	sazinieties ar izplatītāju, lai to atrisinā-tu.
MR7 Kontroliera fāzes zudums Pārbaudiet, vai asmens	kontrolieris un motora kabeli ir par-eizi savienoti, un pēc tam vēlreiz ieslēdziet strāvas padevi.
MR9 MOSFET valēja kontūra klūda Kontrolieri pārāk a	ugsta temperatūra. Pagaidiet, līdz kontro-lieris atdziest, un pēc tam vēlreiz ieslēdziet strāvas padevi.
MR14 Kontroliera zemspregums Pārbaudiet plaušanas	slodzi un vēlreiz ieslēdziet strāvas padevi.
MR15 Kontroliera pārspregums Pārbaudiet plaušanas	slodzi un atgrieziet asmens palaiša-nas slēdzi sākotnējā stāvoklī.
PMU10 Akumulatoru bloka valēja kontūra klūme	Pārāk zema temperatūra akumulatora nodalījumā un aku-mulatorā. Izmantojiet mašīnu piemērotā temperatūrā un vēl-reiz ieslēdziet strāvas padevi.
PMU11	Nozīmīga PMU klūme	Pārāk augsta temperatūra akumulatora nodalījumā un aku-mulatorā. Pagaidiet, līdz akumulators atdziest, un pēc tam vēlreiz ieslēdziet strāvas padevi.
PMU12 PMU sekundārā klūme	Lielas klūmes dēļ akumulatora nodalījumā nevarēja ieslēgt asmens sistēmu. Vēlreiz ieslēdziet strāvas padevi un mēģi-niet vēlreiz.
PMU13	Nav pieejams akumulatoru bloks	Pārliecinieties, vai izmantojat pareizo akumulatoru, un pēc tam vēlreiz ieslēdziet strāvas padevi.

Latviešu

Klūdas Kods Apraksts Risinājums
PMU Nepietiekams akumulatoru skaits,iespējama ierobežota funkcionali-tāte.	levietojiet vairāk akumulatoru blokus.
N/P Displeja sakaru klūda Pārbaudiet displeja savienojuma daļas un CAN tīklu.

7 APKOPE

7.1 ZĀLES PLĀVĒJA ASMENS APKOPE

Pārbaudiet reizi dienā zāles plāvēja asmenus. Tie ir energijas efektivitātes un labi kopta zāliena pamatnosacijums. Tiem vienmēr jābūt asiem — neasi asmeņi zāli nenopļauj, bet norauj, dažu stundu laikā atstājot uz zāles brūnu virsmu. Neasam asmenim ir nepieciešama arī lielāka jauda. Nomainiet asmeni, kas ir saliekts, saplaisājis vai salūzis.

BRĪDINĀJUMS

Nekad nemēginiet iztaisnot saliektu asmeni karsējot, kā arī metināt ieplaisājušu vai salauztu asmeni, jo asmens var salūzt un izraisīt nopietnus savainojumus. Nodiluši vai bojāti asmeņi ir jānomaina.

BRĪDINĀJUMS

Nekad nestrādājiet ar asmeņiem, kamēr atslēga atrodas aizdedzes slēdzī. Pagrieziet atslēgu IZSLĒGTĀ pozīcijā, izņemiet akumulatorus no mašīnas. Nobloķējiet zāles pļāvēju, ja jums zem tā ir jāveic kādi darbi. Strādājot ar asmeņiem, valkājiet cimdus. Ja zāles pļāvējs atsitas pret kādu akmeni, zaru vai citu svešķermeņu, vienmēr pārbaudiet, vai asmens nav bojāts!

BRIESMAS

Nelielus uzasināšanas darbus var veikt ar vīli. Pēc slīpēšanas pārbaudiet asmeņu balansu. Komerciāls balansēšanas rīks ir pieejams lielākajā daļā armatūras preču veikalu, vai arī balansēšanu var veikt, novietojot asmeni uz apgriezta līnijas perforatora vai 12,7 mm (1/2") bultskrūves. Asmenim nevajadzētu noliekties vai sasvērties. Lēnām griežot asmeni, tas nedrīkst šūpoties. Ja asmens nav balansēts, pirms uzstādīšanas tas ir jānoregulē. Novietojiet asmeni uz līdzenas virsmas un pārbaudiet, vai tas nav deformējies. Deformētus asmeņus ir jānomaina.

BRĪDINĀJUMS

• Lai nodrošinātu pareizu plaušanu, asmens spurai (izliektajai daļai) jābūt vērstai virzienā uz augšu uz plaušanas bloka iekšpusi.
• Pēc asmeņu uzstādīšanas tie ir jāpagriež, lai nodrošinātu, ka to gali nepieskaras viens otram vai plāvēja sāniem.
• Ja bultskrüve netiek pareizi pieskrüvēta, var nokrist asmens, kas var izraisīt nopietnus savainojumus.
• Plaujmašīnas asmeņi ir asi, un ar tiem var sagriezties. Veicot apkopes vai remonta darbus, valkājiet cimdus.

7.1.1 ASMENS NOMAINIŠANA

Skatīt attēlu 17

1. Apturiet motoru, iznemiet iedarbināšanas atslēgu un ieslēdziet stāvbremzi.
2. Lai pieklūtu asmeņiem, paceliet plaušanas bloka augstumu visaugstākajā pozīcijā.

i PIEZIME

Ja nepieciešams, lai piekljūtu asmeņiem, paceliet zāles plāvēju, novietojot uz pacēlāja vai izmantojot domkratu un domkrata statīvus, vai arī nonemiet plaušanas bloku, kā aprakstīts iepriekšējā sadaļā.

Latviešu

BRĪDINĀJUMS

Ja paceļat zāles pļāvēju, lai pieklūtu asmeņiem, tad pirms turpināt, pārliecinieties, vai zāles pļāvējs ir pareizi nostiprināts un ir ieslēgta stāvbremze. Ja zāles pļāvējs netiek pareizi nostiprināts, tas var nokrist, izraisot lietotājam nāvi vai nopietnus miesas bojājumus.

1. lelieciet koka gabalu starp asmeni un plaušanas bloku, lai neļautu asmenim griezties.
2. Atskrūvējiet asmens uzgriezni, pagriežot pretēji pulksteņrādītāja kustības virzienam (skatoties no zāles plāvēja apakšas), izmantojot 16 mm uzgriežņu atslēgu vai uzgriežņatslēgas uzgali (nav iekļauti komplektācijā).
3. Nonemiet asmens uzgriezni, starpliku, asmens izolatoru un asmeni.
4. Uzskrūvējiet asmens uzgriezni uz vārpstas un pievelciet ar pirkstiem.
5. Pievelciet asmens uzgriezni pulkstenrādītāja kustības virzienā, izmantojot griezes momenta atslēgu (nav iekļauta komplektācijā), lai nodrošinātu, ka skrūve tiek pareizi pievilkta. leteicamais asmens uzgriežņa griezes moments ir 90 N.m \~ 100 N.m (66 \~ 74 ft.lbs).

BRĪDINĀJUMS

Pārliecinieties, vai asmens ir pareizi novietots un asmens uzgrieznis ir pievilkts atbilstoši iepriekš norādītajam griezes momentam. Ja asmens netiek pareizi piestiprināts, tas var atskrūvēties, nokrist un izraisīt nopietnus miesas bojājumus.

1. Ja nepieciešams, atkārtojiet to pašu ar otro asmeni.

i PIEZIME

Visas daļas ir jāuzliek atpakal tieši tādā secībā, kādā tās tika nonēmtas.

7.2 PRIEKŠEJO LUKTURU NOMAINA

Skatīt attēlu 18

Sazinieties ar klientu apkalpošanas dienestu vai apmeklējiet mūsu vietni tiešsaistē, lai pasūtītu jaunu lukturi.

1. Novietojiet zāles plāvēju uz līdzenas virsmas un ieslēdziet stāvbremzi.
2. Apturiet motoru un iznemiet iedarbināšanas atslēgu.
3. Izņemiet un novietojiet malā sešstūra galvas skrūvi un plakano paplāksni, kas notur plāvēja grīdas paneli.
4. Nedaudz paceliet grīdas paneli, lai pieklūtu abām sešstūra galvas skrūvēm un plakanajām paplāksnēm, kas nostiprina priekšējo lukturi. Izņemiet skrūves un paplāksnes un novietojiet malā.
5. Atvienojiet veco lukturi un izmetiet.
6. levietojiet jaunu lukturi un uzstādiet atpakal paplāksnes un skrūves. Stingri pievelciet.
7. Nolaidiet apakšējo grīdas paneli un uzstādiet atpakal paplāksnes un skrūves, lai nostiprinātu.

7.3 RIEPAS

Lai nopļautuzāli vienā līmenī, svarīgs nosacījums ir pareizs spiediens visās riepās. leteicamais spiediens:

i PIEZIME

Spiediens riepās jāmēra vai jāregulē tikai tad, kad riepas ir aukstas.

Piedziñas riteni 8 psi

Priekšējie ritentiņi 24 psi

i PIEZIME

Pārbaudiet riepas katru dienu. Nekavējoties nomainiet, ja tās ir bojātas.

BRĪDINĀJUMS

Riepu piepumpēšanas laikā uzmanīgi novērojiet riepu spiedienu. Ja riepā būs pārāk daudz gaisa, tā var pārsprāgt, izraisot nopietnus miesas bojājumus.

Latviešu

7.4 ELLOŠANA

Skatīt attēlu 19

Pirms plaušanas pievienojiet ellu.

Ellas tips SAE85W-140
Ellas tilpums 180 ml

Sazinieties ar savu Cramer izplatītāju, lai nomainītu ellu.

i PIEZIME

Nomainiet pārnesumkārbas ellu pēc pirmajām 50 mašīnas ekspluatēšanas stundām, pēc tam nomainiet ellu ik pēc 200 stundām.

7.5 GRIEZES MOMENTA VËRTÏBAS

BRĪDINĀJUMS

Ipaša uzmanība jāpievērš piedziņas riteņu uzgriežņu un asmeņu darbvārpstas bultskrūvju pievilkšanai. Ja tās netiek pareizi pieskrūvētas, var nokrist asmens, kas var izraisīt nopietnus bojājumus vai traumas.

Zemāk norādītas griezes momenta vērtības:

Daļa Pēdas-mārciņas Nm
Riteņu uzgriežņi 89 120
Asmens darbvārpstas bultskrūve 66 90

Tikai uzgriežni —sākumā ieteicams pārbaudīt pēc pirmajām 2 darba stundām, pēc tam ik pēc 100 stundām pēc noņemšanas remonta vai nomaiņas nolūkā.

7.6 AKUMULATORU BLOKA APKOPE

Jūsu Cramer zāles plāvējs tiek darbināts ar akumulatoru, kas pareizas apkopes gadījumā nodrošinās kalpošanas laiku vēl ilgus gadus. Lai nodrošinātu pareizu kopšanu, ievērojiet šādus norādījumus:

• Vienmēr pēc katras lietošanas reizes uzlādējiet akumulatorus.
• Ja akumulators ir pilnībā izlādējies un izslēdzies, vislabāk ir uzlādēt akumulatoru pēc iespējas ātrāk. Pārmērīga akumulatora izlāde var saīsināt akumulatora darbības laiku, un akumulators var tikt neatgriezeniski bojāts. To nav nepieciešams pilnībā uzlādēt; tas darbosies pat tad, ja uzlādēsiet akumulatoru tikai 5-10 minūtes. Tomēr vislabāk to ir uzlādēt 24 stundas.
• Neļaujiet zālei, netīrumiem un gružiem uzkrāties akumulatora spailų tuvumā un akumulatora zonā.
• Uzlādējiet akumulatorus iekštelpās, labi vēdināmā un sausā vietā, kur nav dzirksteļu vai liesmu. Nekad nepakļaujiet lādētāju lietus, tvaiku vai šķidruma iedarbībai.
• Uzlādējiet tikai litija akumulatorus, ko nodrošina Cramer.
• Nepieskarieties lādētāja neizolētajai daļai (termināla tapām) vai izvades savienotājam.
• Nelietot mašīnu ar bojātu vadu vai spraudni. Bojātais vads vai spraudnis ir nekavējoties jānomaina.
• Ja uzglabāsiet ilgstoši, uzglabāšanas temperatūrai ir jābūt no -20 °C līdz 45 °C vienu mēnesi un 0 °C - 35 °C no diviem līdz divpadsmit mēnešiem.
• Akumulatora darbības vide ir -20 °C -55 °C izlādes gadījumā un 0 °C \~ 55 °C uzlādes gadījumā.

7.7 AKUMULATORA NODALIJUMA FILTRA APKOPE

Nomainiet akumulatora nodalijuma filtru ik pēc 200 stundām.

7.8APKOPE

i SVARİGI

Pirms regulēšanas, tīrīšanas vai remonta darbu veikšanas pagaidiet, kamēr mašīna ir pilnībā apstājusies. Remontdarbus vai apkopi, kuras veikšanai nepieciešama strāva, drīkst veikt tikai apmācīts apkopes personāls. Izlasiet un ievērojiet drošības brīdinājumus rokasgrāmatas priekšējā lapā.

i SVARİGI

Remontdarbus vai apkopi, kuras veikšanai nepieciešama strāva, drīkst veikt tikai apmācīts apkopes personāls.

• Novietojiet plāvēju uz līdzenas zemes. Pārliecinieties, vai stūres vadības sviras ir neitrālā stāvoklī un jūgvārpstas slēdzis ir IZSLĒGTĀ pozīcijā. Paceliet plaušanas bloku, pagrieziet atslēgu IZSLĒGTĀ pozīcijā, izņemiet atslēgu no slēdža un izņemiet akumulatorus no akumulatora nodalījuma zem sēdekļa.
• Jebkurus apkopes darbus, kuros nepieciešams noņemt drošības pārsegus, ir jāveic apmācītam servisa tehniķim.
• Izmantojiet stieni vai tamlīdzīgu instrumentu, lai notīrītu apakšējo daļu zem plāvēja, un nelieciet zem plāvēja nevienu kermana daļu, no īpaši rokas un plaukstas.
• Uzturiet mašinu tīru un iztīriet no tās visus atkritumus un zāles atgriezumus.
• Uzturiet akumulatora nodalījumu, plaušanas bloku un operatora vietu tīru, nepieļaujiet, ka tajā uzkrājas atkritumi, nopļautā zāle un citi gruži.
• Iztīriet no akumulatora nodalījuma, piedziņas motora nodalījuma, plaušanas bloka, sēdekļa utt. visus netīrumus un gružus. Tīrīšanai izmantojiet tikai saspiesto gaisu. NEIZMANTOJIET škīdinātājus, cietus tīrīšanas līdzekļus vai abrazīvus līdzekļus.
• Veicot akumulatoriem apkopi vai slīpējot plāvēja asmeņus un iztīrot uzkrātos gružus, vienmēr valkājiet atbilstošus acu aizsarglīdzekļus. Nekad nemēģiniet veikt regulēšanas vai remonta darbus plāvēja piedziņas sistēmai, plaujmašīnai vai jebkurai papildierīcei, kamēr darbojas vilces piedziņas sistēma. Remontdarbus vai apkopi, kuras veikšanai nepieciešama strāva, drīkst veikt tikai apmācīts apkopes personāls.
• Nekad nestrādājiet zem mašīnas vai papildierīces, ja vien tās nav droši atbalstītas ar domkrata statīviem. Pārliecinieties, vai mašīna pēc pacelšanas ir droši nostiprināta un novietota uz domkrata statīviem.
• Domkrata statīvi nedrīkst ľaut mašīnai izkustēties, darbojoties vilces piedziņas sistēmai un griežoties piedziņas riteņiem. Izmantojiet tikai sertificētu domkratu statīvus. Mašīnas nobloķešanai izmantojiet tikai atbilstošu domkratu statīvus, kuru minimālais svars ir 2000 mārciņas (907,2 kg). Lietojiet tikai pa pāriem. Izpildiet norādījumus, kas pievienoti transportlīdzekļa statīviem.
• Nepieskarieties karstām mašīnas dalām.
• Uzgriežniem un bultskrūvēm, jo īpaši asmens stiprinājuma bultskrūvēm, ir jābūt stingri pievilktām. Uzturiet aprīkojumu labā darba stāvoklī.
• Nekad nemēginiet pārveidot drošības ierīces. Regulāri pārbaudiet, vai tās atbilstoši darbojas.
• Pirms izlādes teknes iztīrīšanas pagrieziet atslēgu IZSLĒGTĀ pozīcijā.
• Nekad netīriet izlādes tekni ieslēgtas mašīnas laikā. Pirms tīrīšanas darbu veikšanas pagrieziet atslēgu IZSLĒGTĀ pozīcijā un pārliecinieties, vai asmeņi ir apstājušies. Izmantojiet stieni, lai notīrītu aizsērējušos izlādes zonu. Nekad netīriet ar rokām!
• Apturiet mašīnu un ľaujiet asmeņiem apstāties pirms teknes iztīrīšanas. Zāles savākšanas sistēmas komponenti ir pakļauti nodilumam, bojājumiem un nolietojumam, kas var atklāt kustīgās daļas vai atsviest priekšmetus. Bieži pārbaudiet komponentus un, ja nepieciešams, nomainiet tos ar ražotāja ieteiktajām daļām.
• Strādājot zem plaušanas bloka, esiet piesardzīgs, jo plāvēja asmeņi ir ľoti asi. Veicot apkopes vai remonta darbus, valkājiet cimdus.
• Izmantojiet tikai oriğinālās Cramer plāvēja daļas, lai nodrošinātu oriğinālo standartu ievērošanu.
• Transportējot mašīnu, vienmēr izņemiet akumulatorus. Mašīnai jābūt tīrai, bez nopļautās zāles, lapām un citiem gružiem.
• Bieži pārbaudiet bremžu darbību. Ja nepieciešams, noregulējiet un veiciet apkopi.
• Saglabājiet vai, ja nepieciešams, nomainiet drošības un instrukciju etiketes.
• Braucamā plāvēja remontdarbus drīkst veikt tikai kvalificēts speciālists, izmantojot tikai oriģinālās rezerves daļas. Tādējādi tiks garantēts plaušanas traktora lietošanas drošums.
• Uzlādējiet ierīci tikai ar ražotāja noteikto lādētāju. Lādētājs, kas paredzēts lietošanai tikai ar viena veida akumulatora bloku, var radīt aizdegšanās draudus, ja to izmanto kopā ar citu akumulatora bloku.

8 TRANSPORTĒŠANA UN UZGLABĀŠANA

8.1 TRANSPORTEŠANA

BRĪDINĀJUMS

Esiet īpaši piesardzīgs, iekraujot vai izkraujot mašīnu no piekabes. Nospiediet zemā ātruma braukšanas pogu un uzmanīgi pārslēdziet piedziņas sviras, lai regulētu ātrumu. Iekraušanas laikā vienmēr brauciet piekabē atpakalgaitā. Iekraujot vai izkraujot plāvēju, nepārsniedziet maksimālo ieteicamo 15° darbības lenķi. Šo norādījumu neievērošanas rezultātā varat zaudēt vadību pār mašīnu un gūt smagus miesas bojājumus vai kaitējumu īpašumam, un var iestāties nāve.

BRĪDINĀJUMS

Rīkojieties īpaši piesardzīgi, iekraujot vai izkraujot mašīnu no piekabes. Pārliecinieties, vai plaušanas bloks ir pacelts augstākajā pozīcijā, lai tas neaizķertos uz rampas. Plāvēja riteņi var nobraukt no rampas vai piekabes, un plāvējs var sākt griezties vai apgāzties, kā arī izraisīt saspiešanas draudus, kas var izraisīt nāvi vai nopietnus miesas bojājumus.

1. Novietojiet plāvēju uz līdzenas zemes virsmas.
2. Paceliet plaušanas bloku visaugstākajā pozīcijā.
3. Novietojiet un nostipriniet rampu uz piekabi saskaṇā ar ražotāja norādījumiem.

i PIEZIME

lesakām izmantot vienu pilna platuma iekraušanas rampu, kas ir vismaz 1 pēdu platāka par plāvēju, lai samazinātu iespējamību, ka plāvēja riteņi varētu nobraukt no rampas sāniem.

1. Lēnām uzbrauciet ar plāvēju atpakalgaitā uz rampas un iekāpiet piekabē.
2. Nolaidiet plāvēja bloku līdz galam.
3. leslēdziet stāvbremzi.
4. Izslēdziet plāvēju un izņemiet atslēgu.
5. Lai novērstu pārvietošanos transportēšanas laikā, nostipriniet plāvēju pēc vajadzības izmantojot siksnas vai kabelus.

BRĪDINĀJUMS

Lai izvairītos no nejaušas plāvēja iedarbināšanas vai izkustēšanās transportēšanas laikā, kas var izraisīt nopietnus miesas bojājumus, vienmēr izņemiet iedarbināšanas atslēgu un ieslēdziet stāvbremzi.

8.2 TİRİŞANA UN UZGLABÄŞANA

LV

8.2.1 MAŠINAS TIRIŠANA

• Iztīriet visus zāles un lapu atlikumus, kas uzkrājušies ap/uz motora pārsega (motora skalošanai neizmantojiet ūdeni no augstspiediena pistoles).
• Ik pa laikam noslaukiet plāvēju ar sausu lupatīņu.
• Ja lietošanas laikā plāvēja apakšpusē uzkrājas gruži, apturiet motoru, izslēdziet mašīnu un notīriet to, izmantojot atbilstošu instrumentu.

8.2.2 PŁAUŠANAS BLOKA TĪRĪŠANA

Skatīt attēlu 20

• leslēdziet stāvbremzi stāvbremzes pozīcijā.
• Noregulējiet zāles plāvēja plaušanas bloka augstumu zemākajā pozīcijā.
• Pievienojiet dārza šlūtenei komplektācijā iekļauto mazgāšanas pieslēgvietas ātri savienojamo uzmavu.
• Savienojiet dârza šlūteni ar plāvēja bloka mazgāšanas pieslēgvetas ātri savienojamo uzmavu. Mazgāšanas pieslēgvieta atrodas plaušanas bloka kreisajā pusē.
• Atgrieziet ūdens krānu.

Latviešu

• Pavelciet jūgvārpstas slēdzi, lai iedarbinātu plāvēja griezējasmeņus, un noregulējiet asmeņu ātrumu augstākajā iestatījumā.
• Noskalojiet ar ūdeni dalu zem plaušanas bloka apmēram vienu minūti.
• Izslēdziet plāvēja asmeņus, nospiežot jūgvārpstas slēdzi.
• Izslēdziet ūdeni un nonemiet dārza šlūteni un mazgāšanas pieslēgvetas ātri savienojamo uzmavu.
• Nonemiet ātri savienojamo uzmavu no dārza šlūtenes un novietojiet uzglabāšanā turpmākai lietošanai.
• Izslēdziet zāles plāvēju pilnībā.

8.2.3 MAŠINAS UZGLABĀŠANA

Lai sagatavotu zāles plāvēju uzglabāšanai, rīkojieties šādi:

• Iztīriet mašīnu atbilstoši iepriekšējā nodaļā sniegtajam aprakstam.
• Pārbaudiet asmeni un, ja nepieciešams, nomainiet vai uzasiniet (skatīt nodalu "Apkope").
• Neuzglabājiet mašīnu blakus kodīgām vielām, piemēram, mēslojumam vai akmeņsālim.
• Uzglabājiet mašīnu bērniem nepieejamā vietā.
• Neapklājiet mašīnu ar cietu plastmasas pārklāju. Plastmasas pārklājs aizturēs mitrumu uz mašīnas, kas izraisīs rūsēšanu un koroziju.
• Uzmanīgi pārbaudiet, vai nav nodilušas vai bojātas daļas, kuras ir jānomaina, un pasūtiet tās pie izplatītāja.
• Sazinieties ar servisa centru, lai rūpīgi ieeļlotu mašīnu.
• Pilnībā uzlādējiet akumulatorus un veiciet tiem apkopi.
• Nelaujiet gaisam izplūst no riepām.

• Mašina jāuzglabā labi vēdināmā, tīrā un sausā vietā, jo akumulatora lādētāju nevar izmantot mitrā vidē.

• Akumulatoriem ir vienmēr jābūt pilnībā uzlādētiem. īpaši svarīgi ir novērst akumulatora bojājumus temperatūrā, kas ir zemāka par 0 °C (32 °F).

• Savienojiet lādētāja adapteri ar uzlādes portu un akumulatoriem, kā tas aprakstīts nodaļas „Elektriskās sistēmas” sadaļā „Uzlādes adapteris”.
• lespraudiet lādētāja strāvas vadu atbilstošā strāvas kontaktligzdā. Plašāku informāciju par lādētāja lietošanu un akumulatoru uzlādēšanu skatīt nodaļas “Elektriskā sistēma” sadaļu “Akumulatora lādētājs”, “Akumulatora uzlādēšana” un “Uzlādes ieteikumi”.
• Lai palielinātu akumulatora darbības ilgumu, uzlādējiet akumulatorus pilnībā neilgi pēc katras lietošanas reizes.

8.2.4 SAGATAVOŠANA LIETOŠANAI PĚC UZGLABĀŠANAS

Pirms plāvēja lietošanas pēc tā uzglabāšanas ir jāveic šādas darbības:

• Uzlādējiet akumulatorus pilnībā.
• Pārbaudiet riepu spiedienu un pēc vajadzības piepumpējiet riepas.
• Pabrauciet ar plāvēju un pārbaudiet, vai pareizi darbojas visas sistēmas un komponenti.

PROBLĖMA IESPĖJAMAIS CĖLONIS RISINĀJUMS
Zāles plāvējs ne-brauc.	Akumulatoru nodalījumā nav ievietots akumulatoru bloks vai Cramer nav ie-vietots atbilstošais akumulatoru bloks.
	Nav uzlādēts akumulatoru bloks. Pārbaudiet akumulatoru bloka jaudu.
	Operators nav apsēdies sėdeklī vai operatora klātbūtnes slėdzis nav aiz-vērts.
	Stāvbremze ir ieslēgta. Lai riteņi varētu	brīvi griezties, izslēdziet stāvbremzi pilnī-bā.
	Akumulatoru nodalījums atrodas neaktivizētā stāvoklī.	Pagrieziet atslēgas slėdzi IZSLĖGTĀ pozīcijā un, pirms vēlreiz iedarbināt mašīnu, pagaidiet vairāk nekā 5 se-kundes.
Pēkšņa apstāša-nās braukšanas laikā	Nav uzlādēts akumulators. Lai viss transportlīdzeklis darbotos normāli, akumulatoru nodalījumā ir jāievieto vismaz 1 Cramer atbilstošais aku-mulatoru bloks un jāpārbauda, vai akumulatoru blokam pienāk jauda.
	Plāvējs brauca pa nelīdzeniem un be-drainiem celjiem, kā rezultātā atvieno-jās operatora klātbūtnes slėdzis.	Ieslēdziet stāvbremzi, vēlreiz iedarbiniet mašīnu un no-spiediet kursorsviru.
	Gāzes pedāļa bojājums. Sazinieties ar	Cramer pēcpārdošanas apkalpošanas per-sonālu.
	Bojāts piedziņas kontrolieris. Sazinieties ar Cramer pēcpārdošanas apkalpošanas per-sonālu.
Asmens nedar-bojas, pavelkot jūgvārpstas slēd-zi.	Akumulatoru nodalījumā nav ievietots akumulatoru bloks, ko norādījis Cram-er.	Lai viss transportlīdzeklis darbotos normāli, akumulatoru nodalījumā ir jāievieto vismaz 1 Cramer atbilstošais aku-mulatoru bloks un jāpārbauda, vai akumulatoru blokam pienāk jauda.
	Akumulatora jauda ir mazāka par 5%.	Pārbaudiet akumulatora jaudu un, ja akumulatora jauda ir zema, uzlādējiet akumulatoru.
	Operatora klātbūtnes slėdzis nav aiz-vērts.	Vadītājam ir jāatrodas uz sēdekļa.
	Asmeņu slēdzis (jūgvārpsta) pirms strāvas ieslēgšanas nebija sākuma stāvoklī.	Nospiediet jūgvārpstu un pavelciet to vēlreiz uz augšu.
	Aktivizēta asmeņu motora blokēšana vai cita funkcionāla aizsardzība.	Pārbaudiet, vai pie savienojuma starp asmeni un motoru nav nezáļu un citu svešķermeņu, kas traucē asmenim rotēt vienmērīgi. Pirms plaušanas bloka noregulēšanas nepieciešamajā pārnesumā ieteicams pacelt bloku un ie-darbināt asmeni.
	Ejot vadāmais kontrolieris nedarbojas pareizi.	Pārliecinieties, vai displejā nav redzama cita klūme.
Asmens apstājas zāles plaušanas laikā.	Nedarbojas asmens kontrolieris. Pārbaudiet displejā redzamo klūdas kodu.
	Pārslogots asmens motors. lztīriet plaušanas bloka iekšpusi, pārliecinieties, vai as-menī griežas kā parasti, nospiediet jūgvārpstu, vēlreiz iedarbiniet mašīnu un samaziniet asmens slodzi, pace-lot plaušanas bloka augstumu vai samazinot braukšanas ātrumu.

Latviešu

PROBLÊMA IESPÊJAMAIS CÊLONIS RISINÂJUMS
	Pârāk augsta akumulatoru bloka tem- peratūra.	Neizmantojiet akumulatoru bloku uzreiz pēc uzlādes, pretējā gadījumā tas var aktivizēt akumulatora tempera- tūras aizsardzības klūdu.
	Akumulatora jauda ir mazāka par 5%.	Akumulatora jauda ir zema, uzlādējiet akumulatoru.
	Pret asmeni atsitās svešķermenis, iz- raisot pēkšņu apstāšanos.	Pagrieziet atslēgu IZSLĘGTĄ pozīcijā un, pirms vēlreiz iedarbināt mašīnu, pagaidiet vairāk nekā 5 sekundes.
	Nedarbojas piedziņas kontrolieris. Pârbaudiet displejā redzamo klūdas kodu.
Zāles plāvējs plauj nevienmērī- gi, un augstuma starpība ir ħoti lie- la.	Asmens kļuvis neass. Nopulējiet asme ni saskaņā ar rokasgrāmatā esošajām norādēm.
	Asmens ir saliekts. Nomainiet saliekto	asmeni saskaņā ar instrukcijām un valkājiet aizsargaprīkojumu.
	Plaušanas bloks nav līdzens. Izlīdziniet	plaušanas bloku saskaņā ar instrukcijām, lai kreisais un labais augstums būtu vienāds.
Faktiskais plau- šanas augstums neatbilst izvēlē- tajam, atzīmēta- jam plaušanas augstumam.	Atskrūvējiet plaušanas bloka stiprinā- juma bultskrūves.	Noregulējiet plaušanas bloka stiprinājuma bultskrūves, lai pārliecinātos, ka tas ir stingri uzstādīts. Piezīme! Pēc stiprinājuma bultskrūvju noregulēšanas plaušanas bloks ir vēlreiz jāizlīdzina.
	Plaušanas bloks ir stipri nolietojies vai bojāts.	Nomainiet plaušanas bloku pret jaunu.
Netipiska zāles sasmalcināšana	Pārāk slapjš zāliens. Pirms plaušanas	pārbaudiet zāles stāvokli. Ja zāle ir pār- āk mitra, pirms plaušanas pagaidiet, kamēr vējš izpūš vai uzspīd saule, vai pazūd zāliena rasa.
	Plāvējs ir iestaṭīts tā, lai tas ar vienu piegājienu nopļautu daudz zāles.	Ja zāle ir pārāk blīva un gara, paceliet plaušanas bloku un, cik vien iespējams, izvairieties no smagas zāles plau- šanas.
Zāles plāvējs stipri vibrē	Atskrūvējušies asmeņi. Nopulējiet asmeni saskaņā ar rokasgrāmatā norādīto metodi.
	Asmeņi ir saliekti. Nomainiet saliekto asmeni, pievēršot uzmanību pareizai asmens nomaiņai saskaņā ar instrukcijām un valkājiet aizsargcimdus.
	Nelīdzens plaušanas bloks. Izlīdziniet	plaušanas bloku saskaņā ar instrukcijām, lai kreisais un labais augstums būtu vienāds.
	Atskrūvējies plaušanas bloks. Pieskrūvējiet plaušanas bloka stiprinājuma bultskrūves.
	Plāvējs ir iestaṭīts tā, lai tas ar vienu piegājienu nopļautu daudz zāles.	Ja zāle ir pārāk blīva un gara, paceliet plaušanas bloku un, cik vien iespējams, izvairieties no smagas zāles plau- šanas.
Pēc plaušanas uz zemes paliek lapas vai gruži.	Plāvējs ir iestaṭīts tā, lai tas ar vienu piegājienu nopļautu daudz zāles.	Ja zāle ir pārāk blīva un garāka par 15 cm, paceliet plaušanas bloku un veiciet divus plaušanas ciklus, lai panāktu plaušanas efektu, mēginiet nepļaut smagu zāli.
	Pārāk slapja zāle. Pirms plaušanas pārbaudiet zāles stāvokli; ja zāle ir pār- āk mitra, pirms plaušanas pagaidiet, kamēr vējš izpūš vai uzspīd saule, vai pazūd zāliena rasa.
	Pārāk liels braukšanas ātrums. Samazniet braukšanas ātrumu.
	Pārāk zems asmens griešanas ātrums.	Palieliniet asmens griešanas ātruma līmeni.

Latviešu

PROBLĖMA IESPĖJAMAIS CĖLONIS RISINĀJUMS
Īss pļaušanas laiks	Smagas zāles pļaušana var saīsināt pļaušanas laiku.	Paceļot pļaušanas bloku augstāk vai samazinot asmens griešanas ātrumu, ar vienu uzlādi var palielināt pļāvēja lietošanas ilgumu.
Zāles pļāvēja aizripošana	Atšķirīgs riepu spiediens Regulāri pārb	audiet spiedienu pļāvēja aizmugurējās rie-pās saskaņā ar rokasgrāmatā esošajām norādēm.
Pēc mazgāšanas pļāvēju nevar ie-darbināt.	Nepareizi veikta tīrīšana, piemēram, LED ekrānā, akumulatora nodalījumā un citās elektronisko komponentu da-lās iekļuvis ūdens.	1. Lūdzu, ievērojiet instrukciju par pareizu mašīnas tīrī-šanu.2. Ja pļāvējs ir nejauši izmircis, novietojiet un atstājiet to sausā vietā uz 12 stundām vai izpūtiet sausu pirms lietošanas.3. Sazinieties ar Cramer pēcpārdošanas apkalpošanas personālu.
Aizsērējis zāles pļāvējs.	Pļaušanas blokā sakrājušās nezāles un atkritumi.	Lūdzu, ievērojiet norādījumus par mašīnas tīrīšanu katru reizi pēc tās lietošanas.
Stāvbremzes po-zīcijā mašīna sāk strauji slīdēt pa nogāzi.	Spēcīgs riepu nodilums. Sazinieties ar	pēcpārdošanas apkalpošanas centru, lai nomainītu riepas.
	Elektromagnētiskā bremze ir bojāta vai stipri nolietojusies.	Sazinieties ar pēcpārdošanas apkalpošanas centru, lai nomainītu bremzi.
	Elektromagnētiskās bremzes var atla-ist manuāli.	Pārbaudiet elektromagnētisko bremzi un atiestatiet to sā-kotnējā stāvoklī.

10 TEHNISKIE DATI

Modeļa Nr. 82LT107
Spriegums 82 V
Transportlīdzekļa pilna masa 106±3 kg
Garums 170 cm
Augstums 117 cm
Platums (ar izlādi) 135 cm
Platums (bez izlādes) 107 cm
Pļaušanas bloka platums 107 cm
Ātrums, braucot uz priekšu 0-8 mph
Ātrums, braucot atpakalgaitā 0-3 mph
Pļaušanas augstuma diapazons 3.81-11.4 cm
Pļaušanas augstuma regulēšanas svira 7 gab.
Ātrums bez noslodzes 2400/3000/3200 RPM
Uzlādes ilgums 4 h (ar 8 lādētāju)
Motora jauda	1.2 kW (asmeņu motors)
	1.2 (piedziņas motors)
MAKS. vadāmība slīpumā	15°
Asmeņu skaits (izlāde/mulča)	2 gb.
Izmērītais skaņas spiediena līmenis	L_pA = 84.77 dB(A), K_pA = 3 dB(A)
Izmērītais skaņas intensitātes līmenis	L_wA = 98.24 dB(A)
Garantētais skaņas intensitātes līmenis	L_wA.d = 100 dB(A)
Vibrācija	Balsteņi: ≤2.5 m/s2; K= 1.5 m/s2.
	Korpuss: ≤2.5 m/s2; K= 1.5 m/s2.

11 IEROBEŽOTĀ GARANTIJA

11.1 GADĪJUMI, UZ KURIEM ATTIECAS GARANTIJA

Cramer šādu garantiju sniedz tikai sākotnējam pircējam ("Īpašniekam") — garantija nav nododama tālāk:

A. Izmantošana dzīvojamās zonas vidē: Cramer produktam, kas tiek izmantots parastajām vajadzībām dzīvojamās zonas vidē*, tiek nodrošināta piecu (5) gadu vai 1500 stundu lietošanas garantija (atkarībā no tā, kurš nosacījums iestājas agrāk) sākot no iegādes datuma pret visiem šasijas, plaušanas bloka un akumulatora materiālu vai ražošanas defektiem. Palīgmateriāliem, piemēram, riepām un asmeņiem, tiek nodrošināta trīsdesmit (30) dienu garantija no iegādes datuma. Ja īpašnieks šajā garantijas periodā atklāj materiālu vai ražošanas defektu:

• Īpašniekam nekavējoties par to ir jāpaziņo Cramer vai pilnvarotajam izplatītājam rakstiskā veidā vai pa e-pastu, piezvanot pa tālruni, izmantojot lietotni vai ierodoties klātienē. Šādu paziņojumu nekādā gadījumā nedrīkst pieņemt Cramervai pilnvarots izplatītājs vēlāk par pieciem (5) gadiem no iegādes datuma.
• Saprātīgā laikā pēc šāda paziņojuma un garantijas defekta pārbaudes; Cramer pēc saviem ieskatiem tiks novērsti visi izstrādājuma materiāla vai ražošanas defekti, Cramer veicot remontu vai nomainot daļu(-as) ar jaunām vai lietotām rezerves daļām.
• Šāda remonta izmaksas, ieskaitot detaļas un darbu, sedz Cramer tikai sākotnējais īpašnieks.

Latviešu

B. Izmantošana komerciāliem mērķiem: Cramer produktam, kas tiek izmantots komerciālai un iestāžu lietošanai, tiek nodrošināta piecu (5) gadu vai 1500 stundu lietošanas garantija (atkarībā no tā, kurš nosacījums iestājas agrāk) sākot no iegādes datuma pret visiem šasijas, pļaušanas bloka un akumulatora materiālu vai ražošanas defektiem. Palīgmateriāliem (tostarp, bet ne tikai riepām un asmeņiem) tiek nodrošināta trīsdesmit (30) dienu garantija no iegādes datuma. Ja īpašnieks šajā garantijas periodā atklāj materiālu vai ražošanas defektu:

• Īpašniekam nekavējoties par to ir jāpaziņo Cramer vai pilnvarotajam izplatītājam rakstiskā veidā vai pa e-pastu, piezvanot pa tālruni, izmantojot lietotni vai ierodoties klātienē. Šādu paziņojumu nekādā gadījumā nedrīkst pieņemt Cramervai pilnvarots izplatītājs vēlāk par pieciem (5) gadiem no iegādes datuma.
• Saprātīgā laikā pēc šāda paziņojuma un garantijas defekta pārbaudes Cramer pēc saviem ieskatiem tiks novērsti visi izstrādājuma materiāla vai ražošanas defekti, Cramer veicot remontu vai nomainot daļu(-as) ar jaunām vai lietotām rezerves daļām.
• Šāda remonta izmaksas, ieskaitot detaļas un darbu, sedz Cramer tikai sākotnējais (komerciālais) īpašnieks.

i PIEZIME

Ja akumulatoriem neveiksiet pareizu apkopi un neuzglabāsiet tos pilnībā uzlādētā stāvoklī, samazināsies akumulatora darbības laiks un tiks anulēta akumulatora garantija. Šīs ierobežotās garantijas noteikumi neattiecas uz klūmēm, kuru cēlonis ir:

• Launprātīga izmantošana vai nolaidība, piemēram: ūdens radīti bojājumi, atskrūvējušies vadi vai sarūsējuši metālizstrādājumi.
• Nepareizi veikta apkope; bojājumi, kas radušies nepareizas akumulatora ievietošanas dēl; nolaidība, lūzumi, ekstrēmu temperatūras apstākļu radīti bojājumi, tostarp, bet ne tikai, sasalšanas temperatūra, pārāk augsta temperatūra, siltuma avotu, tostarp sildītāju vai uguns radīti bojājumi, ūdens vai citu vielu iedarbība, vraks, akumulatora izmantošana pārmērīgas uzlādes stāvoklī vai neuzlādētā stāvoklī.
• Akumulators, ko uzlādē citas sistēmas, kas nav oriģinālā aprīkojuma tipa akumulatoru lādētājs.

Zemsvītras piezīme: * "Parastajām vajadzībām dzīvojamās zonas vidē" šajā kontekstā nozīmē produkta izmantošanu tajā pašā teritorijā, kurā atrodas jūsu mājoklis. Lietošana vairāk nekā vienā vietā tiek uzskatīta par komerciālu izmantošanu, pēc kuras tiks piemērota komerciālas lietošanas garantija.

11.2 KAS VEIC GARANTIJAS SERVISU?

Visus garantijas pakalpojumus veic Cramer pilnvarotais izplatītājs vai Cramer pilnvarots servisa tehniķis. Izmaksas par servisa izsaukumiem un/vai produkta transportēšanu uz un no pilnvarotā izplatītāja, kā arī garantijas darbiem sedz produkta īpašnieks. Lai saņemtu garantijas apkalpošanu, sazinieties ar pilnvaroto izplatītāju.

11.3 GADĪJUMI, UZ KURIEM NEATTIECAS GARANTIJA

Cramer garantija netiek sniegta:

• Nepilnvarotu personu veikta remonta gadījumā.
• Par bojājumiem, kas radušies, lietojot Cramer izstrādājumu citiem mērķiem, kuriem tas nav paredzēts.
• Par bojājumiem, ko izraisījušas tādas katastrofas kā ugunsgrēks, plūdi, vējš un zibens.
• Par bojājumiem, kas radušies nolaidīgas rīcības, ṣaunprātīgas izmantošanas, neparedzētas lietošanas, nepareizas vai nepamatotas lietošanas, negadījuma dēļ, piemēram, ūdens radīti bojājumi.
• Remonts vai nomaiņa, ko izraisa neatļautu detaļu, piederumu vai papildaprīkojuma izmantošana.
• Par remontu vai detaļu nomaiņu, kuru rezultātā tiek veiktas izmaiņas vai modifikācijas, nosakot Cramer, kas negatīvi ietekmē iekārtas darbību, veiktspēju vai ilgmūžību.
• Produkti, komponenti vai daļas, ko nav ražojis Cramer.
• Produkti, kuru identifikācija ir mainīta, tostarp, bet ne tikai, noņemti un/vai kluvuši nesalasāmi sērijas numuri.
• Nolietojums vai bojājumi, kas radušies parasta nodiluma gadījumā, saprātīgas un pareizas apkopes neveikšana, izstrādājuma īpašnieka rokasgrāmatas lietošanas, apkopes un regulēšanas instrukciju vai citu ekspluatācijas instrukciju neievērošana, ko sniedz Cramer.
• Parastās apkopes daļas un apkope, tostarp, bet ne tikai, smērvielas, regulējamās daļas, asmeņi, asmeņu asināšana, gultņi, bremžu vai stūres regulēšana.
• Produkti, kuriem nav apstiprināta programma lietošanai šim produktam, tostarp parametru izmaiņas, pēcpārdošanas programmēšana vai pielāgojumi, vai jebkuras neapstiprinātas komponentu, elektronikas vai programmatūras modifikācijas.

11.4 GARANTIJAS ATRUNA

lepriekš minētās garantijas aizstāj visas citas tiešas vai netiešas garantijas, tostarp, bet ne tikai, netiešās garantijas par piemērotību tirdzniecībai un noteiktam mērķim. Tomēr, ja Cramer produkts ir iegādāts kā patēriņa prece, jebkura netiešā garantija par piemērotību tirdzniecībai vai noteiktam mērķim ir ierobežota līdz šīs ierobežotās garantijas darbības laikam. Dažos apgabalos netiešas garantijas spēkā esamības ilguma ierobežojumi nav atļauti, tāpēc augstāk aprakstītie ierobežojumi uz jums var neattiekties. Šī garantija jums sniedz noteiktas juridiskas tiesības, un jums var būt arī citas tiesības, kas atšķiras atkarībā no valsts un apgabala.

11.5 ATBILDĪBAS IEROBEŽOJUMI

Nekādā gadījumā Cramer neuzņemas atbildību par īpašiem, nejaušiem vai izrietošiem zaudējumiem, kuru pamatā ir garantijas pārkāpums, līguma pārkāpums, nolaidīga rīcība, stingra atbildība par kaitējumu vai jebkura cita juridiska teorija. Šādi bojājumi ietver, bet ne tikai:

• Peļnas zaudējumi
• letaupījumu vai ieņēmumu zaudējumi
• Produkta vai ar to saistīta aprīkojuma Cramer izmantošanas radīti zaudējumi
• Kapitāla izmaksas
• Jebkāda aizvietojamā aprīkojuma, aprīkojuma, servisa vai dīkstāves radītas izmaksas
• Trešo pušu, tostarp klientu, prasības un īpašuma bojājumi

Ja vien valsts tiesību akti nenosaka citādi:

Jebkura darbība par garantijas pārkāpumu ir jāuzsāk piecu (5) gadu vai sešdesmit (60) mēnešu laikā no iegādes datuma attiecībā uz izmantošanu dzīvojamās zonas vidē un/vai komerciālā lietojuma gadījumā.

Ja izgatavošanas datums pārsniedz saprātīgu laika posmu pirms pirmā klienta pirkuma, Cramer uz garantiju var attiekties papildu ierobežojumi.

Šī vienošanās ir jāsaprot kā pilnīga un ekskluzīva vienošanās starp pusēm, kas aizstāj visas iepriekšējās mutiskās vai rakstiskās vienošanās un visas citas saziņas starp pusēm saistībā ar šīs vienošanās priekšmetu.

11.8 ĪPAŠNIEKA ATBILDĪBA

Jums ir jāuztur savs Cramer produkts, ievērojot apkopes procedūras, kas aprakstītas īpašnieka rokasgrāmatā. Izmaksas par šādu regulāri veiktu apkopi, neatkarīgi no tā, vai to veic izplatītājs vai jūs, ir jāsedz jums.

Šī mašīna, tāpat kā jebkura cita ar strāvu darbināma iekārta, ir potenciāli bīstama, ja tā netiek izmantota pareizi. Jebkuram operatoram ir jārīkojas piesardzīgi un vienmēr jāpatur prātā drošības apsvērumi. Jebkuram operatoram pirms Cramer produkta lietošanas ir rūpīgi jāiepazīstas ar īpašnieka rokasgrāmatu par mašīnas darbību un drošību, kā arī ar visiem drošības brīdinājumiem, kas norādīti uz pašas mašīnas.

11.9 RISKU SADALE

Šī vienošanās nosaka risku sadali produkta bojājuma vai klūmes gadījumā starp Cramer un īpašnieku. Šo sadalījumu atzīst abas puses, un tas ir atspoguļots produktu cenā.

11.10 GARANTIJAS REGISTRACIJA

Ja vien valsts tiesību akti nenosaka citādi:

1. Īpašniekiem mašina ir jāpiereģistrē Cramer desmit (10) dienu laikā pēc iegādes datuma.
2. Registrāciju var veikt, aizpildot garantijas registrācijas veidlapu, kas ir norādīta lietotāja rokasgrāmatā.
3. Tāpat registrāciju var veikt, izmantojot veidlapas tiešsaistē vietnē cramertools.com vai izmantojot lietotni un iesniedzot pirkumu apliecinošu dokumentu (čeku, ieskaitot pirkuma datumu).

12 ES ATBILSTĪBAS DEKLARĀCIJA

Ražotāja nosaukums un adrese:

Latviešu

Nosaukums: Greenworks Tools Europe GmbH

Adrese: Brunnenweg 17, 64331 Weiterstadt, Vācija

Personas, kura pilnvarota sastādīt tehnisko dokumentāciju, vārds, uzvārds un adrese:

Nosaukums: Ralf Pankalla

Adrese: Brunnenweg 17, 64331 Weiterstadt, Vācija

Ar šo mês apliecinâm, ka izstrādājums

Kategorija: Zāles plaušanas traktors

Modelis: 82LT107

Sērijas numurs: Skatīt izstrādājuma marķējuma plāksnīti

lekārtas izlaides gads: Skatīt izstrādājuma markējuma plāksnīti

- atbilst Direktivas Nr. 2006/42/EK par mašinām attiecīgajiem noteikumiem.

- atbilst sekojošu EK direktīvu noteikumiem:

• 2014/30/ES

• 2011/65/ES un (ES) 2015/863

Turklāt mēs apliecinām, ka ir izmantoti šādi Eiropas saskaņotie standarti (daļas/klauzulas):

• EN 62841-1, EN ISO 5395-1, EN ISO 5395-3, EN ISO 14982, IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC 62321-8

Vieta, datums: 11.11.2022 Paraksts: Kvalitātes daļas direktors Ted Qu

Ted Qu

Eesti keel

1 Kirjeldus.... 318

1.1 Ülevaade.... 318
1.2 Juhtpaneel....318

2 Seadme lahtipakkimine......318

3 Paigaldus.... 319

3.1 Istme paigaldus.... 319
3.2 Rooliratta paigaldamine....319
3.3 Multšikatte paigaldamine....319
3.4 Tugirattad.... 319
3.5 Rakenduse kasutamine....320

4 Kasutusjuhised....320

4.1 Enne kasutamist....320
4.2 Seadme kasutamine....321

5 Elektrisüsteem......324
