BRUKSANVISNING 82LT107 Cramer

3 Installasjon....225

3.1 Monter setet.... 225
3.2 Installer rattet....225
3.3 Installer biodekket.... 225
3.4 Anti-skalperingshjul.... 225
3.5 Bruk appen....226

4 Bruksanvisning.... 226

4.1 Før drift....226
4.2 Betjen maskinen....227

5 Elektrisk system.... 230

5.1 Elektrisk systemsikkerhet.... 230
5.2 Informasjon om elektrisk system...... 230
5.3 Digital skjerm....230

6 Feil.... 231

6.1 Feilkode....232

7 Vedlikehold.... 234

7.1 Vedlikehold av klippeblad.... 234
7.2 Bytte ut frontlykten....235
7.3 Dekk.... 235

7.4 Smøring....235
7.5 Dreiemomentverdier....236
7.6 Vedlikehold av batteripakken....236
7.7 Vedlikehold av batteriromfilter.... 236
7.8 Service.... 236

8 Transport og oppbevaring.....237

8.1 Transport.... 237
8.2 Rengjøring og oppbevaring....238

9 Feilsøking......240

10 Tekniske data....242

11 Begrenset garanti....242

11.1 Hva dekkes av denne garantien....242
11.2 Hvem skal utføre garantiservicen......243
11.3 Hva dekkes ikke av denne garantien..... 243
11.4 Fraskrivelse av garanti.... 244
11.5 Begrensning av rettsmidler....244
11.6 Tidsbegrensning....244
11.7 Ingen andre garantier....244
11.8 Eiers ansvar.... 244
11.9 Allokering av risiko.... 244
11.10 Garantiregistrering....244

12 EF-samsvarserklæring......245

Norsk

1 BESKRIVELSE

1.1 OVERSIKT

Se eget figurark 1-20

1 Setejusteringsspak 18 Dekkplate
2 Sideutkast 19 Biodekke
3 Bremsepedal 20 Lagerring
4 Kontrollpanel 21 Fikseringsklemmer
5 Dekkhøydejusteringsspak22 Serienummer
6 Gasspedal 23 Sammenkoblingskode
7 Parkeringsbremsehåndtak24 QR-kode
8 Frontlykter 25 Batterirom
9 Koppholder 26 Batteri
10 USB-port 27 Batterilåsehake
11 Anti-skalperingshjul 28 Knivblad
12 Setepanel 29 Havn for oljefylling
13 Seteplugg 30 Oljeavløp
14 Styreaksel 31 Hageslange
15 Kobling 32 Hurtigkobling
16 Rattstamme 33 Skiveport
17 Ratt

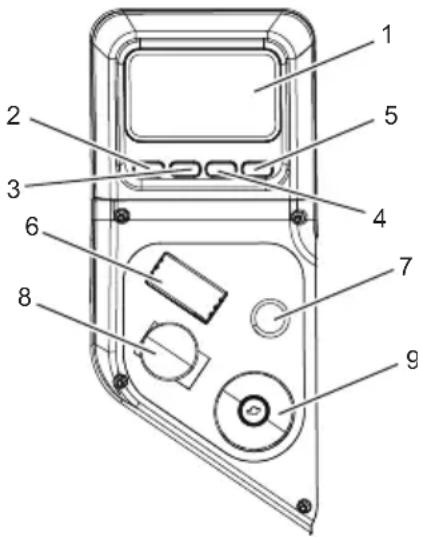

1.2 KONTROLLPANEL

# Navn Funksjon
1	Digital skjerm	Denne skjermen viser viktig informasjon om det elektriske systemet. Se avsnittet Elektrisk for fullstendig informasjon.
2	Hastighetskontroll / retur for knivblad-motor	Juster bladhastigheten (syklisk) når den er på hjemmesiden. Trykk på knappen for å gå tilbake til forrige side.
3	Menynavigering / side opp	Bla til siste side på den digitale skjer-men. Tilbake til startskjermen.
4	Lampebryt-er / side ned	Slå på/av lampene når de er på hjemmesiden. Bla til neste side på den digitale skjermen.
5	Cruisekon-trollknapp / bekreft	Trykk og hold nede i over 0,4 s for å aktivere cruisekontroll-funksjonen. Trykk på knappen for å bekrefte.
6	Bryter for retning-skontroll	Gressklipperens bevegelsesretning styres ved hjelp av retningskontroll-bryteren. Tilgjengelige innstillinger er Kjør (D), Nøytral (N) og Revers (R).
7	Knapp for omvendt klipping	For klipping i revers må reversklip-ping-knappen være aktivert.
8	Strømbryt-er	Bryteren brukes til å slå gressklip-peren av og på. Startnøkkelen må settes inn før bryteren kan betjenes.
9	Av/på-bryt-er for dek-knivblader (PTO)	Denne bryteren aktiverer knivblad-motorene. Trekk bryteren opp for å koble inn og trykk bryteren ned for å koble fra motorene.

i VIKTIG

Koble aldri til knivbladmotorer när dekket er under belastning. Motorer eller dekk kan bli skadet.

2 PAKK UT MASKINEN

ADVARSEL

• Du må ikke bruke maskinen hvis noen deler av maskinen er defekte.
• Hvis deler mangler, ikke bruk maskinen.

• Hvis deler er skadet eller mangler, kontakt servicesenteret.

• Åpne pakken.

Norsk

1. Les dokumentasjonen i esken som medfølger.
2. Ta alle de umonterte delene ut av esken.

3. Ta maskinen ut av esken.

4. Kast esken og emballasjemateriale i henhold til lokale lover og regler.

ADVARSEL

For din personlige sikkerhet, ikke sett inn batteriet før verktøyet er satt sammen fullstendig.

3 INSTALLASJON

3.1 MONTER SETET

Se figur 3

1. Plasser seteenheten over setepanelet og juster hullene som vist.
2. Installer boltene, skivene og mutrene og stram godt til.
3. Fest ermene til mutterne.
4. Sørg for at den sitter godt fast.
5. Koble setepluggen til maskinen.

3.2 INSTALLER RATTET

Se figur 4-5

i MERK

Forsikre deg om at sporet vender opp til setet.

1. Monter styreakselen i koblingen, roter etter behov for å justere hull i akselen med bolthull i koblingen.
2. Monter to bolter og stram sikkert.

i MERK

Dreiemomentet boltes til verdien som vist.

1. Installer rattstammen. Legg merke til tappene på bunnen av rattstammen som passer inn i hullene i åpningen, og sørg for at rattstammen sitter godt.
2. Forsikre deg om at gressklipperens hjul peker rett frem, og installer deretter rattet over rattstammen med kraft.
3. Installer boltene og skiven; stram godt til.
4. Monter rattdekselplaten.

3.3 INSTALLER BIODEKKET

Se figur 6

1. Plasser biodekket på tappen på gressklipperhuset.
2. Juster hullene i biodekket og hullene i gressklipperhuset.
3. Monter og stram boltene, skruene, festeklemmene og lagerringen som vist.

3.4 ANTI-SKALPERINGSHJUL

Se figur 2

Anti-skalperingshjulsett er standard på Cramer enheter. Disse anti-skalperingshjulene er designet for å minimere skalpering när du klipper i røft, ujevnt terreng. Etter å ha stilt inn klippehøyden, juster antiskalperingshjulene slik at de strekker seg under dekket, men ikke kommer i kontakt med bakken. De bør alltid være minst 0,6 cm til 1,9 cm under dekk. Med enheten sittende på et flatt underlag, kan hjulposisjonen justeres opp eller ned etter behov fra 1,9 cm til 4,4 cm under knivbladoverflaten. Flytt hjulene opp eller ned – bruk de forskjellige akselmonteringshullene i hjulfestebraketten (hvis aktuelt på modellen).

Norsk

3.5 BRUK APPEN

Se figur 7-8

1. Besøk Flåtestyring-nettstedet: fleet.cramertools.com
2. Opprett en konto og logg deretter inn.
3. Inviter andre brukere i organisasjonen.

4. Skann QR-koden, last ned appen og logg inn.

5. Legg til en enhet. Finn serienummeret, paringskoden og QR-koden i kjøretøyets samsvarende etikett. Skann QR-koden eller skriv den inn manuelt.

4 BRUKSANVISNING

4.1 F∅R DRIFT

4.1.1 JUSTER SETET

Se figur 9

Juster seteposisjonen for å sikre at du er i stand til å få fast kontakt med gasspedalen og bremsepedalen før du bruker klipperen.

1. Sett deg ned på setet og løft setejusteringsspaken.
2. Mens du holder spaken, skyv setet til ønsket posisjon.
3. Slipp spaken og sørg for at setet er låst på plass før du bruker klipperen.

ADVARSEL

Forsikre deg om at setet er låst på plass før du bruker klipperen. Et sete som ikke er sikret, kan føre til at operatøren glir og mister kontrollen over gressklipperen, og kan føre til mulig død eller alvorlig personskade.

NO

4.1.2 JUSTER KLIPPEH∅YDEN PÅ DEKKET

Se figur 10

Før du bruker klipperen må du heve klippeaggregatets høyde til den klippeposisjonen som passer best for plenen din.

Dekkhøyden er justerbar fra 3.81-11.4 cm. Dekket bør heves mens klippingen pågår for å unngå stubber, steiner eller andre hindringer som kan skade klippedekket.

▲ FORSIKTIG

Hold dekkets høydejusteringsspak fast når du stiller inn dekkhøyden, og slipp den bare når den er sikret i ønsket spor. Hvis du slipper spaken raskt, kan det oppstå en fare for klemming eller trekking av operatørens hånd.

1. Stopp klipperen og løsne knivene.
2. Vri nøkkelen til AV-posisjon og aktiver parkeringsbremsen.
3. For å heve klippedekket, ta tak i høydejusteringsspaken, skyv til venstre for å koble fra sporet, beveg deg mot baksiden av klipperen, og skyv deretter rett inn i sporet for å sikre.
4. For å senke klippedekket, ta tak i høydejusteringsspaken, skyv til venstre for å koble fra sporet, flytt mot fronten av klipperen, og skyv deretter rett inn i sporet for å sikre.

4.1.3 INSTALLERING AV BATTERIPAKKEN

Se figur 11

For å kontrollere at gressklipperbatteriene er fulladet, sjekk batterinivåindikatoren. Se batterihåndboken for mer informasjon.

1. Løft setepanelet.
2. Løft dekselet til batterirommet.
3. Sett batteripakken inn i batterirommet.

Norsk

ADVARSEL

Juster ribben på batteriet i forhold til batteriporten. Forsikre deg om at batterilåsen klikker jevnt inn i batterirommet.

4.1.4 F∅R DU BRUKER MASKINEN

• Sørg for at arbeidsområdet er fritt for barn, tilskuere og kjæledyr.
• Sjekk bremsedriften.
• Sjekk dekktrykket.
• Se etter løse festemidler.
• Kontroller at alt av vern er på plass og fungerer som det skal.
  • Rengjør rusk fra gressklipperen.
• Test sikkerhetssperresystem.
• Juster setet til ønsket posisjon.
• Kontroller batteriets ladenivå.

- Fjern arbeidsområdet for gjenstander som kan kastes av gressklipperbladene.

4.1.5 SIKKERHETSLÄSSYSTEM

Se figur 12

Denne gressklipperen har et sikkerhetslåssystem for å beskytte operatøren ved å slå av knivbladene hvis operatøren forlater setet med bladene i gang. Test systemet før hver bruk for å være sikker på at det fungerer som det skal.

1. Kontroller at retningskontrollbryteren er i nøytral (N) posisjon og at PTO-bryteren er nede.
2. Sett inn starttasten og vri til PÅ-posisjon.
3. Slipp parkeringsbremsen.
4. Løft PTO-bryteren for å aktivere knivene.
5. Hev deg over setet i kort tid, men ikke gå av klipperen.

Bladene skal slå seg av innen fem sekunder. Hvis de ikke gjør det, kan du ta kontakt med kundeservice. Ikke bruk gressklipperen før sikkerhetslåssystemet er reparert.

4.2 BETJEN MASKINEN

4.2.1 START MASKINEN

i MERK

Sørg for at det ikke er andre i området før bruk. Hvis noen kommer inn i klippeområdet, må du stoppe umiddelbart og ikke fortsette med klippingen før vedkommende forlater området.

1. Løft klippedekket til den høyeste posisjonen.
2. Sett inn starttasten og vri til PÅ-posisjon.
3. Trykk retningskontrollbryteren til nøytral (N) posisjon.
4. Slipp parkeringsbremsen.
5. Trekk opp på dekkets PTO-bryter for å starte knivbladene for klipping.
6. Trykk retningskontrollbryteren til Kjør-posisjonen (D) og kjør til ønsket klippested.

i MERK

Vær forsiktig når du krysser grusstier eller innkjørsler. Før du krysser, koble fra bladene og løft klippedekket til den høyeste posisjonen for å minimere muligheten for rikosjett. Kjør sakte for å unngå tap av trekkraft og kontroll.

i MERK

Ikke prøv å endre driftsretningen mens gressklipperen er i bevegelse. Stopp alltid helt før du endrer retningen på klipperen.

Norsk

4.2.2 STILLE INN CRUISEKONTROLL

1. Mens du kjører gressklipperen fremover trykker du på gasspedalen til ønsket hastighet oppnås.
2. Trykk på cruisekontroll-knappen og hold den nede i over 0,4 s.
3. Slipp trykket på gasspedalen. Gressklipperhastigheten skal forbli konstant.

4.2.3 SLIPPE CRUISEKONTROLLEN

La aldri gressklipperen være uten tilsyn når motoren går. Kontroller at parkeringsbremsen er satt og nøkkelen er fjernet. Hvis du ikke stiller inn parkeringsbremsen, kan gressklipperen bevege seg, og hvis du glemmer nøkkelen, kan dette lede til uautorisert bruk som kan føre til alvorlig personskade.

4.2.5 SLIPPE PARKERINGSBREMSEN

1. Trykk ned bremsepedalen for å slippe parkeringsbremsen.

4.2.6 STOPPE MASKINEN

1. Stopp gressklipperen på et flatt, jevnt underlag.
2. Aktiver parkeringsbremsen.
3. Trykk PTO-bryteren ned for å slå av bladene.
4. Vri nøkkelen til AV-posisjon.

4.2.7 REVERS MODUS-DRIFT

Se figur 13

• Trykk ned bremsepedalen og få gressklipperen til å stoppe helt.
• Trykk PTO-bryteren ned for å slå av bladene.
• Plasser retningskontrollbryteren i Revers-posisjon (R).
• Trykk på Reversklipping-knappen.
• Løft PTO-bryteren, trykk sakte på gasspedalen og klipp i revers etter behov.

ADVARSEL

Ikke klipp i revers med mindre det er absolutt nødvendig. Se alltid ned og bak deg før og mens du rygger for å sikre at ingen barn, tilskuere eller kjæledyr kommer inn i klippeområdet. Husk at kun et hundredels sekund uforsiktighet er tilstrekkelig til å påføre alvorlig skade.

ADVARSEL

Vær spesielt forsiktig før og når du rygger med baggersettet (følger ikke med) installert, da det kan begrense synligheten. Se alltid nøye bak og ned etter små barn, tilskuere og kjæledyr, og flytt gressklipperen sakte for å forhindre rygg over ulykker som kan forårsake død eller alvorlig personskade.

4.2.8 BRUK AV USB-PORTEN

Se figur 14

USB-ladeporten gir ladeeffekt på 5 volt DC ved opptil 2,1 ampere for mobiltelefonen, MP3-spilleren eller andre USB-enheter. Se brukerhåndboken til enheten din for spesifikke ladekrav.

Norsk

Koble den ene enden av en USB-kabel (følger ikke med) til enheten og den andre enden til USB-ladeporten på gressklipperen for å begynne å lade enheten.

i MERK

Forsøk på å lade enheter med en verdi på mer enn 2,1 ampere kan skade USB-ladeporten og/eller gressklipperen.

i MERK

Bruk aldri hodetelefoner eller elektroniske enheter, for eksempel en smarttelefon eller et nettbrett, mens du bruker klipperen. Distraksjoner ved drift kan føre til en ulykke som kan lede til død eller alvorlig personskade på operatøren eller personer i nærheten.

4.2.9 DRIFTSTIPS

Se figur 15

• Hold gressklipperbladene skarpe.
• Sørg for at plenen er fri for steiner, pinner, ledninger, leker, tremuttere, tregrener og andre gjenstander som kan skade gressklipperbladene eller motoren. Ikke klipp over eiendomsstaker eller andre metallstolper. Slike gjenstander kan skade kniven eller ved et uhell kastes av gressklipperen i alle retninger og forårsake alvorlig personskade på operatøren og andre.
• For å oppnå en sunn plen, klipp alltid av en tredjedel eller mindre av gressets totale lengde.
• Når du klipper store områder, start med å svinge til høyre slik at gresset slippes ut borte fra busker, gjerder, innkjørsler osv. Etter én eller to runder, klipp i motsatt retning, og ta venstresvinger til du er ferdig.
• Klipp slik at gresset slippes ut i retning av plenområdet som allerede er klippet.
• Når du klipper tungt gress, reduser hastigheten for å muliggjøre mer effektiv klipping og korrekt avhending av gresset.
• Ved normal klipping, klipp bare rundt 38 mm (1,5 tommer) av gressbladene. Det anbefales ikke å klippe mer enn dette, med mindre gresset er tynt eller det er slutten av klippesesongen.
• Ikke klipp gress som er vått. Det vil feste seg til undersiden av dekket og forhindre riktig oppsamling eller mulching av gresset.
• Nytt eller tykt gress kan kreve et smalere klipp eller en høyere klippehøyde.
• Hold klipperdekket og gressrennen rene. Fjern gressklipp, blader, smuss og annet oppsamlet rusk før og etter hver bruk. Ikke spray med en hageslange for å rengjøre.

i MERK

Stopp alltid gressklipperen, la knivbladene stoppe helt og fjern startnøkkelen før du rengjør under klipperen.

4.2.10 SKRÅNINGSDRIFT

Se figur 16

Skråninger er en viktig faktor knyttet til tap av kontroll og velteulykker, som kan resultere i alvorlige skader eller død. Drift i alle skråninger krever ekstra forsiktighet. Hvis du ikke kan rygge opp skråningen eller hvis du føler deg urolig på den, ikke klipp den.

• Reis i produsentens anbefalte retning i skråninger. Vær forsiktig ved drift i nærheten av nedoverbakker.
• Ikke bruk maskinen i noen situasjon hvor du er usikker på trekkraften, styringen eller stabiliteten. Dekkene kan gli selv om hjulene stoppes.
• Hold alltid maskinen i gir när du går ned bakker. Ikke driv i nedoverbakker.
• Klipp opp og ned bakker, ikke på tvers.
• Se etter hull, hjulspor, støt, steiner eller andre skjulte gjenstander. Ujevnt terreng kan velte maskinen. Høyt gress kan skjule hindringer.
• Ikke klipp i nærheten av fall, grøfter eller fyllinger. Maskinen kan plutselig velte hvis et hjul går over kanten eller hvis kanten faller inn.
• Velg en lav bakkehastighet slik at du ikke trenger å stoppe eller bevege deg mens du er i en skråning.

Norsk

• Ikke klipp på vått gress. Dekkene kan miste veigrepet.
• Unngå å starte, stoppe eller svinge i en skråning. Hvis dekkene mister veigrepet, koble fra bladet/bladene og fortsett sakte rett nedover skråningen.
• Utfør alle bevegelser i bakker sakte og gradvis. Ikke gjør plutselige endringer i hastighet eller retning, da dette kan føre til at maskinen velter.
• Vær ekstra forsiktig når du bruker maskinen med tilbehør; de kan påvirke stabiliteten til maskinen. Må ikke brukes i bratte bakker.
• Hvis du bruker baggersettet (tilleggsutstyr), må du være ekstremt forsiktig og bruke gressklipperen sakte når du arbeider i skråninger, da baggersettet kan endre stabiliteten til klipperen.
• Bruk alltid bremsene når du kjører nedover skråningen. Ikke prøv å la gressklipperen drive ned bakker i nøytral.

5 ELEKTRISK SYSTEM

5.1 ELEKTRISK SYSTEMSIKKERHET

• Ta ut nøkkelen og batteriene, og les brukerhåndboken før du justerer eller reparerer enheten.
• Ta alltid ut nøkkelen og batteriene før du arbeider på denne enheten.
• Ta alltid ut nøkkel og batterier når du transporterer enheten.
• Hold enheten fri for gress, løv og annet rusk. IKKE spray med vann for å rengjøre enheten. Bruk kun trykkluft. Bruk tilstrekkelig øye- og hørselsvern när du rengjør enheten.
• Bruk alltid vernebriller og verneutstyr i nærheten av batteriet. Bruk isolert verktøy.
• Rengjør batterirommet, drivmotorrommet, klippeaggregatet, setet osv. for alt skitt og rusk. Ikke bruk løsemidler, harde rengjøringsmidler eller slipemidler.
• Med nøkkel i PÅ-posisjon kan gressklipperbladet aktiveres när dekkbladenes PÅ/AV-bryter (PTO) er koblet til, selv om drivmotoren ikke svinger. Hold andre personer unna området när du kobler til PÅ/AV-bryteren for dekkbladet.
• Alle vedlikeholds- og lagringsområder bør ventileres godt i samsvar med gjeldende brannforskrifter og forskrifter for å unngå brannfare.
• Tillat aldri flammer, gnister eller røyking i nærheten av batterier.
• Oppbevar batterier utilgjengelig for barn.
• Hold alltid beskyttelsesskjold, deksler og vern på plass og godt festet. Hvis de blir skadet, reparer eller skift ut umiddelbart. Aldri modifiser eller fjern sikkerhetsinnretninger.

5.2 INFORMASJON OM ELEKTRISK SYSTEM

Gressklipperen Cramer drives av et 82-volts elektrisk system. Den består av følgende komponenter:

1. Bladmotor (2)
2. Akselerator (1)

3. Digital skjerm (1)

4. Blad- og stasjonskontroll (1)

5. Hjulmotor (1)

6. Batterirom (1)

5.3 DIGITAL SKJERM

Funksjonen til den digitale skjermen, plassert på kontrollpanelet, er å gi elektrisk systeminformasjon til operatøren. Den gir detaljert informasjon i form av mønster, koder og nummer.

#NavnFunksjon
1 4G GPS signal
2 Green Grid
3 Totalt: 350 t		Kjøretøyets arbeidstid
4 Setebrvteren er lukket.
5 LED-lys
6 Parke		bremsen er aktivert.

#NavnFunksjon
7 Hasti til knivblad
8	D/N/R	Kjøreretning: Kjøre (D), Nøytral (N) og Revers (R).
9 80 % Batteriprosent
10 Crui ntroll
11 Rev pping-modus er aktivert.

6FEIL

CANBUS-systemet vil iverksette tiltak for å beskytte brukeren og maskinen når det oppdager et problem. Når det fungerer for å slå av maskinen eller en komponent, vil det indikere at det har oppstått en feil, og at feilen vises på den digitale skjermen. Alle elektriske feil har en bokstavkode etterfulgt av et tall. Den første bokstaven beskriver systemet som forårsaket feilen i henhold til dette diagrammet:

NavnBetydning
T Førerkontroll og -motor
PMU Strømstyringsenhet (i batterirommet)
ML Venstre bladmotorkontroll
MR Høyre bladmotorkontroll
V Kjøretøy

NO

6.1FEILKODE

FeilkodeBeskrivelseLøsning
T11 Overspenning	Spenningen er for høy. Start strømforsyningen på nytt.
T12 Underspenning	Spenningen er for lav. Lad opp batteripakken før bruk.
T13 Selvtestfeil i	kontrollen Hvis du støter på dette problemet, kan du kontakte distributøren for å få en løsning.
T14 Drivmotoren	stoppet Sjekk om drivhjulene sitter fast og start strømforsyningen på nytt.
T15 Feil med motorkoder	Kontroller at Hall-effektkontaakten på Kjøre-kontrollen er riktig tilkoblet, og start deretter strømforsyningen på nytt.
T16 Feil med kontroldriverkrets	Hvis du støter på dette problemet, kan du kontakte distributøren for å få en løsning.
T17 Overtemp i	drivdelen av kontrollen Kontrolltemperaturen er for høy. Vent til kontrollen er avkjølt, og start deretter strømforsyningen på nytt.
T18 Overoppheting	av drivmotoren Motortemperaturen er for høy. Vent til motoren er avkjølt, og start deretter strømforsyningen på nytt.
T21 Unormal temperatursensor for drivmotoren		Kontroller ledningene til temperatursensoren for abnormiteter.
T22 Overstrøm i	drivdelen av kontrol-lens maskinvare	Lasten er for høy. Start strømforsyningen på nytt.
T23 Feil før lading	Start strømforsyningen på nytt.
T25 Overstrøm i	drivprogramvare Lasten er for høy. Start strømforsyningen på nytt.
T26 MOS-drivfeil	Hvis du støter på dette problemet, kan du kontakte distributøren for å få en løsning.
T27 Tap av motorisk fase	Kontroller at motorkablene til Kjøre-kontrollen er riktig tilkoblet, og start deretter strømforsyningen på nytt.
T28	Overtemp for drivkontrollen	Kontrolltemperaturen er for høy. Vent til kontrollen er avkjølt, og start deretter strømforsyningen på nytt.
V14	Rekkefølge feil for klipping i revers	Trykk på reversklipping-knappen før du klipper i revers.
V15	Feil ved selvtest av kjøretøy	Før du starter kjøretøyet, må du kontrollere at bremsen er i innkoblet posisjon.Før du starter kjøretøyet, må du plassere klippebryteren i av-posisjonen og kontrollere at klippebryteren er riktig tilkoblet.Før du starter kjøretøyet, plasser FNR-girspaken i N-posisjonen.Kontroller at kontakten under setet er riktig tilkoblet.Ikke trykk på cruisekontroll-knappen når du starter kjøretøyet.Ikke trykk på gasspedalen når du starter kjøretøyet.
V16	Feil driftssekvens	Sett akseleratoren og bladbryteren tilbake til startposisjonene.
V17	SPI-kommunikasjonsfeil	Start strømforsyningen på nytt.
V18	Feil i batterirommet (PMU)	Kontroller at gasspedalkablene er riktig tilkoblet, og start strømforsyningen på nytt.
V22	Bladsignal unormalt	Kontroller at bladstartbryteren er riktig tilkoblet, og sett deretter bryteren tilbake til startposisjonen.

Norsk

FeilkodeBeskrivelseLøsning
V21 PMU CAN-kommunikasjonsfeil Kommunikasjonen		med batterirommet ble tidsavbrutt. Start strømforsyningen på nytt.
V23 Unormal bryter for operatørtilstede-værelse		Kontroller at kontakten under setet er riktig tilkoblet, og start deretter strømforsyningen på nytt.
ML3 Overstrøm i programvare for vens-tre knivblad		Kontroller klippelasten og start strømforsyningen på nytt.
ML4 Venstre blad stoppet Kontroller klippelasten og sett bladstartbryteren tilbake til startposisjonen.
ML6 MOS-feil i venstre knivblad Hvis du støter på dette problemet, kan du kontakte distrib-utøren for å få en løsning.
ML7 Fasetap i venstre bladmotor Kontroller at bladkontrollen og motorkablene er riktig tilkob-let, og start deretter strømforsyningen på nytt.
ML9 Unormal temperatur i venstre blad-kontroll		Kontrolltemperaturen er for høy. Vent til kontrollen er avkjølt, og start deretter strømforsyningen på nytt
ML14 Overstrøm i venstre bladmaskin-vare		Kontroller klippelasten og start strømforsyningen på nytt.
ML15 Venstre blad kunne ikke starte Kontroller klippelasten og sett bladstartbryteren tilbake til startposisjonen.
MR3 Motorbeskyttelse ved lav hastighet Kontroller klippelasten og start strømforsyningen på nytt.
MR4 Motorbeskyttelse ved høy hastighet Kontroller klippelasten og sett bladstartbryteren tilbake til startposisjonen.
MR6 Feil på motorhall-sensor Hvis du støter på dette problemet, kan du kontakte distrib-utøren for å få en løsning.
MR7 Tap av kontrollfase Kontroller at bladkontrollen og motorkablene er riktig tilkob-let, og start deretter strømforsyningen på nytt.
MR9 Åpen krets-feil i MOSFET Kontrolltemperaturen er for høy. Vent til kontrollen er avkjølt, og start deretter strømforsyningen på nytt.
MR14	Underspenning for kontroll	Kontroller klippelasten og start strømforsyningen på nytt.
MR15	Overspenning for kontroll	Kontroller klippelasten og sett bladstartbryteren tilbake til startposisjonen.
PMU10	Åpen krets-feil i batteripakke	Temperaturen på batterirommet og batteriet er for lav. Bruk maskinen ved passende temperatur og start strømforsynin-gen på nytt.
PMU11	Stor PMU-feil	Temperaturen på batterirommet og batteriet er for høy. Vent til batteriet er avkjølt, og start deretter strømforsyningen på nytt.
PMU12	Sekundær PMU-feil	En stor feil i batterirommet hindret driv- og bladsystemene i å starte. Start strømforsyningen på nytt og prøv igjen.
PMU13	Ingen batteripakke tilgjengelig	Kontroller at du bruker riktig batteripakke, og start deretter strømforsyningen på nytt.
PMU	Utilstrekkelige batteripakker tilgjen-gelig, funksjonaliteten kan være be-grenset.	Sett inn flere batteripakker.
NA	Vis kommunikasjonsfeil	Kontroller skjermens tilkoblingsdeler og CAN-nettverk.
	Feil visning valgt	Velg riktig display for din bilmodell

Norsk

7 VEDLIKEHOLD

Sjekk klippeknivene daglig. De er nøkkelen til strømeffektivitet og velstelt gress. Hold dem skarpe - et matt blad vil rive i stedet for å klippe gresset, og etterlate en brun fillete topp på gresset i løpet av noen timer. Et sløvt blad krever også mer kraft. Bytt ut et knivblad som er bøyd, sprukket eller ødelagt.

ADVARSEL

Forsøk aldri å rette ut et bøyd blad ved oppvarming, eller sveis et sprukket eller ødelagt blad, da bladet kan gå i stykker og forårsake alvorlig personskade. Bytt ut slitte eller skadede kniver.

ADVARSEL

Arbeid aldri med knivblader mens nøkkelen er i tenningsbryteren. Vri nøkkelen til «AV»-posisjonen, fjern batteripakkene fra maskinen. Blokker klipperen når du må jobbe under den. Bruk hansker når du håndterer kniver. Sjekk alltid for knivskader hvis klipperen treffer en stein, gren eller andre fremmedlegemer!

FARE

Touch-up sliping kan gjøres med en fil. Sjekk bladene for balanse etter sliping. Et kommersielt balanseringsverktøy er tilgjengelig gjennom de fleste jernvarebutikker, eller balansering kan gjøres ved å plassere bladet på en omvendt linjestans eller 12,7 mm (1/2") bolt. Bladet skal ikke lene eller vippe. Mens du spinner bladet sakte, skal det ikke vingle. Hvis bladet er i ubalanse, må du korrigere det før du installerer det igjen. Legg bladet på en flat overflate og se etter forvrengning. Bytt ut forvrengt blad.

ADVARSEL

• Bladseilet (buet del) må peke oppover mot innsiden av dekket for å sikre riktig klipping.
• Når du monterer kniver, roterer du dem etter installasjon for å sikre at knivtuppene ikke berører hverandre eller sidene av klipperen.
• Unnlatelse av å gi bolten riktig moment kan føre til tap av bladet, noe som kan forårsake alvorlig personskade.
• Gressklipperbladene er skarpe og kan kutte deg. Bruk hansker og vær ekstra forsiktig når du utfører service på dem.

7.1.1 SKIFT UT BLADET

Se figur 17

1. Stopp motoren, fjern startnøkkelen og aktiver parkeringsbremsen.
2. Hev høyden på klippedekket til høyeste posisjon for å få tilgang til knivene.

i MERK

Løft om nødvendig gressklipperen ved å plassere den på en heis eller bruke jekk og jekkstativer, eller fjern klippedekket som beskrevet i forrige avsnitt for å få tilgang til knivene.

ADVARSEL

Hvis du løfter gressklipperen for å få tilgang til knivene, må du sørge for at gressklipperen er ordentlig sikret og at parkeringsbremsen er aktivert før du fortsetter. Hvis gressklipperen ikke sikres ordentlig, kan den falle, noe som kan føre til død eller mulig alvorlig personskade.

1. Kil en treblokk mellom kniven og klippedekket for å hindre at bladet blir vridd.
2. Løsne bladmutteren ved å vri den mot klokken (sett fra bunnen av gressklipperen) med en 16 mm skiftenøkkel eller hylse (følger ikke med).
3. Fjern bladmutteren, avstandsstykket, bladisolatoren og bladet.
4. Tre bladmutteren på akselen og trekk til med fingeren.
5. Trekk til bladmutteren med klokken ved hjelp av en momentnøkkel (følger ikke med) for å sikre at bolten er godt strammet. Det anbefalte dreiemomentet for bladmutteren er 90 N.m \~ 100 N.m (66 \~ 74 ft.lbs).

Norsk

ADVARSEL

Forsikre deg om at bladet er riktig plassert og at bladmutteren er strammet til dreiemomentspesifikasjonene ovenfor. Hvis bladet ikke festes ordentlig, kan det løsne og føre til mulig alvorlig personskade.

1. Gjenta med det andre bladet, om nødvendig.

i MERK

Forsikre deg om at alle delene byttes ut i akkurat den rekkefølgen de ble fjernet.

7.2 BYTTE UT FRONTLYKTEN

Se figur 18

Ring kundeservice eller besøk hjemmesiden vår på nettet for å bestille en ny frontlykt.

1. Parker gressklipperen på et jevnt underlag og aktiver parkeringsbremsen.
2. Stopp motoren og fjern startnøkkelen.
3. Fjern og sett til side sekskanthodeskruen og den flate skiven som holder klipperens gulvpanel på plass.
4. Løft gulvpanelet litt for å få tilgang til de to sekskanthodeskruene og flate skivene som holder frontlykten på plass. Fjern skruer og skiver og sett dem til side.
5. Koble fra den gamle frontlykten og kast den.
6. Koble til ny frontlykt og installer skiver og skruer på nytt. Stram godt.
7. Senk gulvpanel og installer skive og skrue på nytt for å sikre.

7.3 DEKK

Det er viktig for jevn klipping at alle dekk har riktig mengde lufttrykk. Det anbefalte trykket er:

i MERK

Dekktrykket skal kun måles eller justeres när dekkene er kalde.

Drivhjul 8 psi
Hjul foran 24 psi

i MERK

Inspiser dekkene daglig. Skift umiddelbart hvis den er skadet.

ADVARSEL

Kontroller dekktrykket nøye mens du pumper opp dekkene. For mye luft i dekket kan få dekket til å sprekke og forårsake alvorlig personskade.

7.4 SM∅RING

Se figur 19

Tilsett olje før bruk.

Oljetype SAE85W-140
Oljekapasitet 180 ml

Kontakt din Cramer forhandler for å erstatte smøringen.

i MERK

Bytt girkasseoljen etter at du har brukt maskinen i 50 timer for første gang, og bytt deretter oljen etter 200 timer.

Norsk

7.5 DREIEMOMENTVERDIER

ADVARSEL

Spesiell oppmerksomhet må vies til å stramme drivhjulets knaster og bladspindelbolter. Unnlatelse av å trekke til disse gjenstandene korrekt kan føre til tap av et hjul eller et blad, noe som kan forårsake alvorlig skade eller personskade.

Dreiemomentverdier er gitt nedenfor:

Del Ft-lbs. Nm
Hjulmuttere (slepemuttere) 89 120
Bladspindelbolt 66 90

Bare slepemuttere –Det anbefales at disse først kontrolleres etter de to første driftstimene, og deretter hver 100. time og etter fjerning for reparasjon eller utskifting.

7.6 VEDLIKEHOLD AV BATTERIPAKKEN

Klipperen Cramer din drives av en batteripakke som, når den vedlikeholdes på riktig måte, vil gi mange års levetid. For riktig vedlikehold, følg følgende instruksjoner:

• Lad alltid batteriene etter hver bruk.
• Når en batteripakke er helt utladet og slått av, er det best å lade batteriet så snart som mulig. Overutlading av batteripakken betyr at batterilevetiden vil bli forkortet og batteriet kan bli permanent skadet. Det er ikke nødvendig å fullade; det vil være fordelaktig selv om du bare lader batteripakken i 5-10 minutter. Det er best å lade den opp innen 24 timer.
• Hindre at gress, smuss og rusk samler seg i nærheten av batteripoler og i batteriområdet.
• Lad batterier innendørs på et godt ventilert og tørt sted borte fra gnister eller flammer. Utsett aldri laderen for regn, damp eller væske.
  • Lad bare litiumbatterier levert av Cramer.
• Ikke berør uisolert del av laderen (klemmepinnene) eller utgangskontakten.
• Må ikke brukes med defekte ledninger og ledninger. Bytt defekte ledninger og ledninger umiddelbart.
• For langtidsoppbevaring, sørg for at lagringstemperaturen er -20 °C – 45 °C innen en måned, og 0 °C – 35 °C mellom to og tolv måneder.
• Batteripakkens arbeidsmiljø er -20 °C – 55 °C for utlading og 0 °C \~ 55 °C for lading.

7.7 VEDLIKEHOLD AV BATTERIROMFILTER

Skift ut filteret i batterirommet etter 200 timer.

7.8 SERVICE

i VIKTIG

Vent til all bevegelse stopper før du justerer, rengjør eller reparerer. Reparasjoner eller vedlikehold som krever strøm bør kun utføres av opplært vedlikeholdspersonell. Les og observer sikkerhetsadvarslene foran håndboken.

i VIKTIG

Reparasjoner eller vedlikehold som krever strøm bør kun utføres av opplært vedlikeholdspersonell.

• Parker klipperen på jevnt underlag. Pass på at styrespakene er i nøytral posisjon, og at PTO-bryteren er i «AV»-posisjon. Løft dekket, roter nøkkelen til «AV»-posisjon, fjern nøkkelen fra bryteren og fjern batteripakkene fra batterirommet under setet.
• Enhver vedlikeholdsoperasjon som krever fjerning av sikkerhetsdeksler må utføres av en utdannet servicetekniker.
• Bruk en pinne eller lignende instrument til å rengjøre under klipperen, og pass på at ingen del av kroppen – spesielt armer og hender – er under klipperen.

Norsk

• Hold maskinen ren og fjern eventuelle avleiringer av søppel og utklipp.
• Hold batterirommet, dekket og førerplassen rene for oppsamlet søppel, gressklipp og annet rusk.
• Rengjør batterirommet, drivmotorrommet, klippeaggregatet, setet osv. for alt skitt og rusk. For å rengjøre, bruk kun trykkluft. IKKE bruk vann, løsemidler, harde rengjøringsmidler eller slipemidler.
• Bruk alltid tilstrekkelig øyevern når du utfører service på batteriene eller når du sliper klippeknivene og fjerner oppsamlet rusk. Forsøk aldri å foreta justeringer eller reparasjoner på klipperens drivsystem, klippeaggregat eller annet tilbehør mens trekkdrivsystemet er i gang. Reparasjoner eller vedlikehold som krever strøm bør kun utføres av opplært vedlikeholdspersonell.
• Arbeid aldri under maskinen eller tilbehøret med mindre det er trygt støttet med jekkstativer. Sørg for at maskinen er sikker når den er hevet og plassert på jekkstativene.
• Jekkstativene skal ikke tillate at maskinen beveger seg når trekkdrivsystemet er i gang og drivhjulene roterer. Bruk kun sertifiserte jekkstativ. Bruk kun egnede jekkstativ, med en minimumsvekt på 907,2 kg (2000 pounds) for å blokkere enheten. Bruk kun i par. Følg instruksjonene som følger med kjøretøystativene.
• Ikke berør varme deler av maskinen.
• Hold muttere og bolter stramme, spesielt knivfesteboltene. Hold utstyret i god stand.
• Ikke tukle med sikkerhetsinnretninger. Kontroller at de fungerer som de skal.
• Vri nøkkelen til «AV»-posisjonen før du tømmer gressrennen.
• Tøm aldri gressrennen med maskinen i gang. Vri nøkkelen til «AV»-posisjonen og sørg for at knivene har stoppet før rengjøring. Bruk en pinne for å tømme en tett gressrenne. Bruk aldri hånden!
• Stopp enheten og la knivene stanse før du tømmer rennen. Komponenter i gressoppsamlingssystemet er utsatt for slitasje, skade og forringelse, noe som kan avsløre bevegelige deler eller tillate gjenstander å kastes av. Sjekk komponentene ofte og skift ut med produsentens anbefalte deler, når det er nødvendig.
• Vær forsiktig når du arbeider under dekk siden klipperbladene er ekstremt skarpe. Bruk hansker og vær ekstra forsiktig når du utfører service på dem.
• Bruk bare ekte Cramer klipperdeler for å sikre at originale standarder opprettholdes.
• Ta alltid ut batteriene når du transporterer enheten. Hold enheten fri for gress, løv og annet rusk.
• Kontroller bremsefunksjonen ofte. Juster og vedlikehold etter behov.
• Vedlikehold eller bytt sikkerhets- og instruksjonsmerker, om nødvendig.
• Sørg for å få utført service på kjøregressklipperen hos en kvalifisert reparatør og utelukkende ved bruk av identiske reservedeler. Dette vil sikre at sikkerheten til kjøregressklipperen opprettholdes.
• Lad bare med laderen som er spesifisert av produsenten. En lader som passer for én type batteripakke, kan skape fare for brann när den brukes med andre batteripakker.

8 TRANSPORT OG OPPBEVARING

8.1 TRANSPORT

ADVARSEL

Vær ekstra forsiktig når du laster eller losser maskinen i en tilhenger. Trykk på lavhastighetsknappen og flytt kjørespakene forsiktig etter behov for å kontrollere hastigheten. Alltid rygg opp på tilhengeren når du laster den. Når du laster eller losser gressklipperen, må du ikke overskride den maksimale anbefalte driftsvinkelen på 15°. Unnlatelse av å følge disse instruksjonene kan føre til tap av kontroll og lede til død, alvorlig personskade eller skade på eiendom.

ADVARSEL

Vær forsiktig når du laster eller losser klipperen på en tilhenger. Sørg for at klippedekket er hevet til høyeste posisjon slik at det ikke sitter fast på rampen. Hjulene på gressklipperen kan gå av rampen eller tilhengeren, noe som fører til at gressklipperen svinger eller velter, og resulterer i en knusefare som kan forårsake død eller alvorlig personskade.

1. Parker gressklipperen på et jevnt underlag.
2. Løft klippedekket til høyeste posisjon.
3. Plasser og fest rampen til tilhengeren i henhold til produsentens instruksjoner.

Norsk

i MERK

Vi anbefaler at du bruker en lasterampe i full bredde som er minst én fot bredere enn gressklipperen for å minimere risikoen for at gressklipperens hjul går av rampens side.

1. Trekk gressklipperen sakte tilbake på rampen og inn i tilhengeren.
2. Senk klipperdekket helt.
3. Aktiver parkeringsbremsen.
4. Slå av gressklipperen og fjern nøkkelen.
5. Fest gressklipperen etter behov med stropper eller kabler for å forhindre bevegelse under transport.

ADVARSEL

For å unngå utilsiktet start eller bevegelse som kan føre til alvorlig personskade, må du alltid fjerne startnøkkelen og stille inn parkeringsbremsen når du transporterer gressklipperen.

8.2 RENGJ∅RING OG OPPBEVARING

8.2.1 RENGJ∅RE MASKINEN

• Fjern eventuell opphoping av gress og blader på eller rundt motordekselet (Ikke bruk vann fra en høytrykkspistol til å skylle motoren).
• Tørk av og til klipperen ren med en tørr klut.
• Hvis det samler seg rusk på undersiden av klipperen under bruk, må du stoppe motoren, slå av maskinen og skrape den ren med et passende verktøy.

8.2.2 RENGJ∅RE KLIPPEDEKKET

Se figur 20

• Sett parkeringsbremsen inn i parkeringssporene.
• Juster klipperens dekkhøyde til den laveste.
• Fest den medfølgende skiveport-hurtigkoblingen til hageslangen.
• Fest hageslangen med hurtigkobling for å vaske porten på klipperdekket. Skiveporten er på venstre side av klippedekket.
• Slå på vannet.
• Trekk i PTO-bryteren for å starte klippeknivene og juster knivhastigheten til den høyeste.
• Skyll vann under dekk i omtrent ett minutt.
• Koble fra gressklipperbladene ved å skyve PTO-bryteren nedover.
• Slå av vannet og fjern hageslangen og hurtigkoblingen fra skiveporten.
• Fjern hurtigkoblingen fra hageslangen og oppbevar for fremtidig bruk.
• Slå gressklipperen helt av.

8.2.3 OPPBEVAR MASKINEN

Følgende tiltak bør iverksettes for å klargjøre maskinen for oppbevaring.

• Rengjør maskinen som beskrevet i forrige avsnitt.
• Inspiser knivbladet og bytt det ut eller skjerp det om nødvendig (se avsnittet Vedlikehold).
• Ikke oppbevar maskinen ved siden av etsende materialer, for eksempel gjødsel eller steinsalt.
• Oppbevar maskinen utilgjengelig for barn.
• Ikke dekk maskinen med et solid plastark. Plastbelegg fanger fuktighet rundt maskinen, noe som forårsaker rust og korrosjon.
• Sjekk grundig etter slitte eller skadede deler som må byttes ut, og bestill dem fra forhandleren.
• Ta kontakt med servicesenteret for å smøre maskinen grundig.
• Lad batteriene helt opp og få utført service på dem.
• Ikke tøm luften fra dekkene.
• Maskinen skal oppbevares på et godt ventilert, rent og tørt sted, da batteriladeren ikke kan brukes i våte omgivelser.

Norsk

• Hold alltid batteriene fulladet. Det er spesielt viktig å forhindre batteriskader när temperaturen er under 32 °F (0 °C).
• Fest laderadapteren til ladeporten og batteriene i henhold til delen Ladeadapter i delen Elektrisk system.
• Koble laderen til en skikkelig stikkontakt. Se delene Batterilader, Batterilading og Ladeanbefalinger i delen Elektrisk system for mer informasjon om bruk av laderen og lading av batteriene.
• For å maksimere batterilevetiden er det best å fullade batterier i kort tid etter hver bruk.

8.2.4 FORBEREDE PÅ BRUK ETTER OPPBEVARING

Følgende tiltak bør iverksettes før du bruker gressklipperen etter at den har vært i oppbevaring:

• Lad batteriene helt opp.
- Kontroller dekktrykket og blås opp etter behov.
- Kjør gressklipperen kort og kontroller alle systemer og komponenter for å sikre at de fungerer som de skal.

NO

9 FEILS∅KING

PROBLEM MULIG ÅRSAK L∅SNING
Kjøretøyet vil ikke bevege seg.	Batterirommet er ikke satt inn i batteripakken eller en ikke- Cramer designert batteripakke.	For å sikre normal drift av kjøretøyet, skal minst ett stk Cramer av angitte batteripakkeprodukter plasseres i batterirommet.
	Batteripakken er ikke ladet. Sjekk batteripakkens strøm.
	Ingen sitter på setet eller operatørtilstedeværelsesbryteren er ikke lukket.	Forsikre deg om at sjåføren sitter på setet.
	Parkeringsbremsen er aktivert. Pass på at du kobler fra parkbremsen helt, slik at hjulene kan rotere fritt.
	Batterirommet er i sovende tilstand. Vr	nøkkelbryteren til AV-gir og vent i mer enn fem sekunder før du starter maskinen på nytt.
Plutselig sammenbrudd under kjøring	Batteriet er ikke ladet. For å sikre normal drift av hele kjøretøyet, er det nødven-dig å plassere minst ett stk av Cramer angitte batteripakkeprodukter i batterirommet og sørge for at batteripakken har strøm.
	Ujevne og humpete veier, noe som resulterer i frakobling av operatørtilstedeværelsesbryteren.	Still inn parkeringsbremsen, start maskinen på nytt og skyv joysticken.
	Feil på gasspedalen. Kontakt Cramer servicepersonale for ettersalg.
	Drivkontroll sviktet. Kontakt Cramer servicepersonale for ettersalg.
Bladet fungerer ikke etter at du har trukket PTO-bryteren.	Batterirommet settes ikke inn i batteri-pakken som er spesifisert av Cramer.	For å sikre normal drift av hele kjøretøyet, er det nødven-dig å plassere minst ett stk av Cramer angitte batteripakkeprodukter i batterirommet og sørge for at batteripakken har strøm.
	Batteristrømmen er lavere enn 5 %. Kontroller batteristrømmen. Hvis batteristrømmen er lav, må du lade batteriet.
	Operatørtilstedeværelsesbryteren er ikke lukket.	Sørg for at sjåføren sitter på setet.
	Bladbryteren (PTO) er ikke i startposisjon før den slås på.	Trykk på PTO og trekk den opp igjen.
	Blokkering av bladmotor eller annen funksjonell beskyttelse.	Kontroller at det ikke er ugress og andre fremmedlegem-er ved forbindelsen mellom knivbladet og motoren for å sikre jevn bladrotasjon. Det anbefales å trekke opp dekket og starte knivbladet før du justerer dekket til ønsket utstyr.
	Gangkontrollen fungerer ikke. Kontroller at det ikke vises noen annen feil på skjermen.
Bladet stopper når du klipper gress.	Bladkontrolleren fungerer ikke. Sjekk feilkoden som vises på skjermen.
	Overbelastning av bladmotor. Rengjør innsiden av dekket, sørg for at det ikke er unormal bladrotasjon, trykk på PTO, start maskinen på nytt og reduser bladbelastningen, enten ved å heve høyden på klippedekket eller redusere kjørehastigheten.
	Batteripakkens temperatur er for høy. Ikke bruk den umiddelbart etter at ladingen er fullført, el-lers kan det utløse en feilmelding om temperaturbeskyttelse for batteripakken.
	Batteristrømmen er lavere enn 5 %. Batteripakkens strøm er lav. Lad opp batteriet.

Norsk

PROBLEM MULIG ÅRSAK L∅SNING
	Knivbladet blir truffet av en fremmed gjenstand, noe som forårsaker en plutselig stopp.	Vri nøkkelen til AV-posisjon og vent i mer enn fem sekunder før du starter maskinen på nytt.
	Drivkontrollen fungerer ikke. Sjekk feilk	oden som vises på skjermen.
Klipperen kutter gresset ujevnt, og høydeforskjellen er veldig stor.	Knivbladet er sløvt. Poler knivbladet i henhold til håndboken.
	Knivbladet er bøyd. Bytt ut det bøyde knivbladet, bytt ut knivbladet i henhold til instruksjonene, og bruk verneutstyr.
	Dekket er ikke flatt. Gjør dekket flatt i henhold til instruksjonene for å sikre at venstre og høyre høyde er like.
Den faktiske klippehøyden samsvarer ikke med den valgte klippehøyden.	Løsne dekkets festebolter. Juster feste boltene på dekk for å sikre at den er godt installert. Merk: Dekket må nivelleres på nytt etter justering av monteringsboltene.
	Dekket er alvorlig slitt eller skadet. Bytt ut et nytt dekk.
Unormal maku-lering for kjøretøy	Plenen er for våt. Før du klipper, vennl gst sjekk gresstilstanden. Hvis gresset er for vått, vent til vinden eller solskinnet tørker det, og vent til plenduggen forsvinner før du klipper.
	Gressklipperen er stilt inn til å klippe for mye gress på en gang.	Hvis gresset er for tett og høyt, må du heve dekket og unngå å klippe tungt gress så mye som mulig.
For mye maskin-vibrasjon	Knivbladene er sløve. Poler knivbladet i henhold til metoden i håndboken.
	Knivbladene er bøyde. Bytt ut det bøyde knivbladet, vær oppmerksom på riktig utskifting av knivbladet i henhold til instruksjonene, og bruk vernehansker.
	Ujevnt dekk. Gjør dekket flatt i henhold til instruksjonene for å sikre at venstre og høyre høyde er like.
	Løsne dekket. Lås dekkets faste bolter.
	Gressklipperen er stilt inn til å klippe for mye gress på en gang.	Hvis gresset er for tett og høyt, løft dekket og prøv å unngå å kutte tungt gress.
Gress, blader el-ler rusk blir igjen på bakken etter klipping.	Gressklipperen er stilt inn til å klippe for mye gress på en gang.	Hvis gresset er for tett og høyt, løft dekket. Hvis gresset er høyere enn 15 cm, bruk to klippesykluser for å oppnå klippeeffekten, og prøv å unngå å klippe tungt gress.
	Gresset er for vått. Kontroller gressets tilstand før klipping. Hvis gresset er for vått, vent til vinden eller solskinn tørker det, og vent til plenduggen forsvinner før du klipper.
	Kjørehastigheten er for høy. Senk kjørehastigheten.
	Knivbladhastigheten er for lav.	∅k hastighetsnivået til knivbladet.
Kort klippevar-ighet	Klipping av tungt gress kan resultere i kort klippetid.	Hvis du hever dekket eller reduserer knivhastigheten, kan klipperens brukstid økes på én lading.
Løpsk gressklip-per	Forskjellig dekktrykk	Kontroller gressklipperens bakre dekktrykk regelmessig i henhold til håndboken.
Kjøretøyet start-er ikke etter vask.	Feil rengjøring, for eksempel vann inn i LED-skjermen, batterirommet og an-dre elektroniske komponenter.	1. Følg instruksjonene for å rengjøre maskinen.2. Hvis kjøretøyet ved et uhell blir gjennomvått, må du sette kjøretøyet på et tørt sted i tolv timer eller tørke det før bruk.3. Kontakt Cramer servicepersonale for ettersalg.
Gressklipperen er blokkert.	Ugress og søppel hopet seg opp på dekk.	Følg instruksjonene for å rengjøre maskinen hver gang etter at du har brukt maskinen.

Norsk

PROBLEM MULIG ÅRSAK L∅SNING
I parken glir maskinen raskt i skråningen og sklir.	Alvorlig slitasje på dekkene. Kontakt ettersalgspersonalet for å bytte dekkene.
	Den elektromagnetiske bremsen er skadet eller fryktelig slitt.	Kontakt ettersalgspersonalet for å bytte ut den elektromagnetiske bremsen.
	Elektromagnetisk brems frigjøres manuelt.	Kontroller den elektromagnetiske bremsen og still den tilbake til startposisjonen.

10 TEKNISKE DATA

Modell nr. 82LT107
Spenning 82 V
Brutto kjøretøysvekt 106±3 kg
Lengde 170 cm
Høyde 117 cm
Bredde (med utslipp) 135 cm
Bredde (uten utslipp) 107 cm
Dekkbredde 107 cm
Hastighet fremover 0-8 mpt
Revershastighet 0-3 mpt
Klippehøydeområde 3.81-11.4 cm
Justeringsnivå for klippehøyde	7 stk
Hastighet uten belastning	2400/3000/3200 RPM
Ladetid	4 h (med 8 En lader)
Motorkraft	1.2 kW (bladmotor)
	1.2 (drivmotor)
MAKS. skråning	15°
Antall blader (utløp/mulch)	2 stk.
Målt lydtrykknivå	L_pA = 84.77 dB(A), K_pA = 3 dB(A)
Målt lydeffektnivå	L_wA = 98.24 dB(A)
Garantert lydeffektnivå	L_wA.d = 100 dB(A)
Vibrasjon	Armer: ≤2.5 m/s2, K= 1.5 m/s2
	Kropp: ≤2.5 m/s2, K= 1.5 m/s2

11 BEGRENSET GARANTI

11.1 HVA DEKKES AV DENNE GARANTIEN

Cramer gir kun følgende garanti til den opprinnelige kjøperen («Eieren») – garantien kan ikke overføres:

A. Boligbruk: Cramer produkter som brukes til vanlige boligformål* er garanteri i fem (5) år eller 1500 timers total bruk (avhengig av hva som inntreffer først) fra kjøpsdatoen på alle materialer og utførelse av chassis, dekk og batterier. Forbruksvarer som dekk og kniver er garanteri i tretti (30) dager fra kjøpsdatoen. Hvis eieren oppdager en defekt i materialer eller utførelse innenfor denne garantiperioden:

Norsk

• Eier må straks varsle Cramer eller en autorisert forhandler skriftlig eller via e-post, telefonsamtale, app eller personlig om mangelen. Under ingen omstendigheter skal slik melding mottas av Cramer, eller en autorisert forhandler, senere enn fem (5) år fra kjøpsdatoen.
• Innen rimelig tid etter slik varsling og verifisering av garantigyldig defekt Cramer vil rette opp eventuelle feil i materiale eller utførelse på Cramer produkt ved, etter eget valg, å reparere eller erstatte del(er) med enten nye eller brukte reservedeler.
• Slik reparasjon, herunder deler og arbeid, skal gå på bekostning av Cramer bare den opprinnelige eieren.

B. Kommersiell bruk: Cramer produkter som brukes til kommersiell og institusjonell bruk er garantert i fem (5) år eller 1500 timers total bruk (avhengig av hva som inntreffer først) fra kjøpsdatoen på alt materiale og utførelse av chassis, dekk og batterier. Forbruksvarer (inkludert men ikke begrenset til dekk og blader) er garantert i tretti (30) dager fra kjøpsdatoen. Hvis eieren oppdager en defekt i materialer eller utførelse innenfor denne garantiperioden:

• Eier må straks varsle Cramer eller en autorisert forhandler skriftlig, via e-post, telefonsamtale, app eller personlig om defekten. Under ingen omstendigheter skal slik melding mottas av Cramer, eller en autorisert forhandler, senere enn fem (5) år fra kjøpsdatoen.
• Innen rimelig tid etter slik varsling og verifisering av garantigyldig defekt Cramer vil rette opp eventuelle feil i materiale eller utførelse på Cramer produkt ved, etter eget valg, å reparere eller erstatte del(er) med enten nye eller brukte reservedeler.
• Slik reparasjon, herunder deler og arbeid, skal gå på bekostning av Cramer bare den opprinnelige (kommersielle) eieren.

i MERK

Unnlatelse av å vedlikeholde batteriene og holde dem fulladet vil redusere batterilevetiden og vil ugyldiggjøre batterigarantien. Bestemmelsene i denne begrensede garantien skal ikke gjelde for feil på grunn av:

• Misbruk eller omsorgssvikt som: vannskade, løse ledninger eller rustet eller korrodert maskinvare.
• Mangel på riktig vedlikehold; skade forårsaket av feil installasjon av batteriet; omsorgssvikt, brudd, eksponering for ekstreme temperaturforhold, inkludert men ikke begrenset til frysende temperaturer, varme temperaturer, nærhet til varmekilder inkludert varmeovner eller brann, eksponering for vann eller andre stoffer, vrak, drift av batteriet i en overladet eller uladet tilstand.
• Et batteri ladet av andre systemer enn den originale utstyrstypen batterilader.

Fotnote: *"Normale boligformål", som brukt her, betyr bruk av produktet på samme tomt som hjemmet ditt. Bruk på mer enn ett sted regnes som kommersiell bruk, hvoretter garantien for kommersiell bruk gjelder.

All garantiservice skal utføres av en Cramer autorisert forhandler eller Cramer autorisert servicetekniker.

Serviceanrop og/eller transportkostnader for produktet til og fra den autoriserte forhandleren, for garantiarbeid, betales av eieren av produktet. For garantiservice, kontakt en autorisert forhandler.

11.3 HVA DEKKES IKKE AV DENNE GARANTIEN

• Reparasjoner utført av uvedkommende.
• Skader som skyldes bruk av Cramer produktet for andre formål enn de det ble designet for.
• Skader forårsaket av katastrofer som brann, flom, vind og lynnedslag.
• Skader forårsaket av omsorgssvikt, misbruk, unormal bruk, feil eller urimelig bruk, ulykke, uaktsomhet eller misbruk som vannskade.
• Reparasjoner eller utskifting som følge av bruk av uautoriserte deler, tilbehør eller vedlegg.
• Reparasjoner eller erstatning som fölge av eventuelle endringer eller modifikasjoner, ved fastsettelse av Cramer, som påvirker utstyrets drift, ytelse eller holdbarhet negativt.
• Produkter, komponenter eller deler som ikke er produsert av Cramer.
• Produkter som har fått sin identifikasjon endret, inkludert, men ikke begrenset til, serienumre fjernet og/eller gjort uleselige.
• Avskrivning eller skade forårsaket av normal slitasje, mangel på rimelig og riktig vedlikehold, manglende overholdelse av produktets brukerhåndbok for bruk, vedlikehold og justering eller andre driftsinstruksjoner gitt av Cramer.

Norsk

• Normalt vedlikeholdsdeler og service, inkludert, men ikke begrenset til, smøremidler, tune-up deler, kniver, knivsliping, lagre, bremse- eller styrejusteringer.
• Produkter med ikke-godkjent programmering for det produktet, inkludert endringer i parametere, ettermarkedsprogrammering eller justeringer, eller enhver ikke-godkjent modifikasjon av komponenter, elektronikk eller programvare.

11.4 FRASKRIVELSE AV GARANTI

De foregående garantiene er i stedet for alle andre garantier, uttrykte eller underforståtte, inkludert, men ikke begrenset til, underforståtte garantier for salgbarhet og egnethet for et bestemt formål. Men hvis Cramer produktet kjøpes som et forbrukerprodukt, er enhver underforstått garanti for salgbarhet eller egnethet for et bestemt formål begrenset til varigheten av denne begrensede garantien. Noen stater tillater ikke begrensninger på hvor lenge en underforstått garanti varer, så begrensningene ovenfor gjelder kanskje ikke for deg. Denne garantien gir deg spesifikke juridiske rettigheter, og du kan også ha andre rettigheter som varierer fra stat til stat.

11.5 BEGRENSNING AV RETTSMIDLER

Ikke i noe tilfelle skal Cramer være ansvarlig for noen spesielle, tilfeldige skader eller følgeskader basert på garantibrudd, kontraktsbrudd, uaktsomhet, strengt erstatningsansvar eller annen juridisk teori. Slike skader inkluderer, men er ikke begrenset til:

• Tap av profit
• Tap av besparelser eller inntekter
• Tap av bruk av Cramer Produkt eller annet tilknyttet utstyr
• Kostnad for kapital
• Kostnad for erstatningsutstyr, fasiliteter, tjenester eller nedetid
• Krav fra tredjeparter, inkludert kunder, og skade på eiendom

11.6 TIDSBEGRENSNING

Med mindre statlig lov bestemmer noe annet:

NO

Enhver handling for brudd på garantien må påbegynnes innen fem (5) år eller seksti (60) måneder fra kjøpsdatoen i en bolig- og / eller kommersiell applikasjon.

I tilfelle produksjonsdatoen overskrider en rimelig tidsramme før første kundekjøp, Cramer Garantien kan være underlagt ytterligere begrensninger.

11.7 INGEN ANDRE GARANTIER

Denne avtalen er forstått å være den fullstendige og eksklusive avtalen mellom partene, som erstatter alle tidligere avtaler, muntlig eller skriftlig, og all annen kommunikasjon mellom partene knyttet til emnet for denne avtalen.

11.8 EIERS ANSVAR

Du må vedlikeholde Cramer produktet ved å følge vedlikeholdsprosedyrene beskrevet i brukerhåndboken. Slik rutinemessig vedlikehold, enten utført av en forhandler eller av deg, er for din regning.

Denne maskinen, som alt annet drevet utstyr, er potensielt farlig med mindre den brukes på riktig måte. Enhver operatør må være forsiktig og alltid ha sikkerheten i tankene. Enhver operatør, før du bruker Cramer produktet, gjøre seg grundig kjent med brukerhåndboken angående drift og sikkerhet for maskinen, samt alle sikkerhetsadvarsler på selve maskinen.

11.9 ALLOKERING AV RISIKO

Denne avtalen fordeler risikoen for produktfeil mellom Cramer og eieren. Denne allokeringen er anerkjent av begge parter og reflekteres i prisen på varene.

11.10 GARANTIREGISTRERING

Med mindre statlig lov bestemmer noe annet:

1. Eierne må registrere enheten hos Cramer innen ti (10) dager etter kjøpsdato.
2. Registrering kan fylles ut ved å fylle ut garantiregistreringsskjemaet, som er gitt i brukerhåndboken.

Norsk

1. Påmelding kan også fylles ut ved å bruke nettbaserte skjemaer på cramertools.com eller ved å bruke appen og fremlegge kjøpsbevis (kvittering inkludert kjøpsdato).

12 EF-SAMSVARSERKLÆRING

Navn og adresse til person med autorisasjon til å utarbeide den tekniske dokumentasjonen:

Navn: Ralf Pankalla

I tillegg erklærer vi at følgende (deler/paragrafer) i de harmoniserte EU-standardene har vært brukt:

• EN 62841-1, EN ISO 5395-1, EN ISO 5395-3, EN ISO 14982, IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC 62321-8

Sted, dato: 11.11.2022 Signatur: Ted Qu, Kvalitetsdirektør

Ted Qu

Dansk

1 Beskrivelse...... 247

1.1 Oversigt....247
1.2 Kontrolpanel.... 247

2 Pak maskinen ud.... 247

3 Installation.... 248

8 Transport og opbevaring...... 260

8.1 Transport.... 260
8.2 Rengøring og opbevaring....261

9 Troubleshooting...... 263

10 Technical data....265

Sæt batteriets riller med batterirummet. Sørg for, at batterilåsen klikkes fast i batterirummet.

4.1.4 F∅R MASKINEN TAGES I BRUG

Cramer giver ikke garanti for følgende:
