BRUKSANVISNING 82ZT107 Cramer

3 Installasjon......278

3.1 Monter setet.... 278
3.2 Installer biodekket.... 278
3.3 Installer styrekontrollspaken....278
3.4 Nøytral bypass-knapp.... 279
3.5 Anti-skalperingshjul.... 279

4 Bruksanvisning.... 279

4.1 Før drift....279
4.2 Betjen maskinen....281

5 Elektrisk system...... 285

5.1 Elektrisk systemsikkerhet.... 285
5.2 Informasjon om elektrisk system...... 286

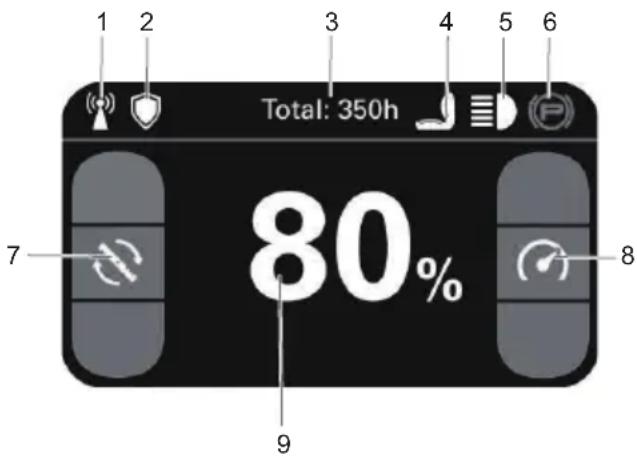

5.3 Digital skjerm....286

6 Feil.... 286

6.1 Feilkode....288

7 Vedlikehold.... 293

7.1 Vedlikehold av klippeblad.... 293
7.2 Dekk.... 294

7.3 Smøring....294
7.4 Dreiemomentverdier....294
7.5 Vedlikehold av batteripakken....295
7.6 Vedlikehold av batteriromfilter.... 295
7.7 Service.... 295

8 Transport og oppbevaring.....296

8.1 Transport.... 296
8.2 Rengjøring og oppbevaring....297

9 Feilsøking......299

10 Tekniske data....301

11 Begrenset garanti....301

11.1 Hva dekkes av denne garantien....301
11.2 Hvem skal utføre garantiservicen......302
11.3 Hva dekkes ikke av denne garantien..... 302
11.4 Fraskrivelse av garanti.... 303
11.5 Begrensning av rettsmidler....303
11.6 Tidsbegrensning....303
11.7 Ingen andre garantier....303
11.8 Eiers ansvar.... 303
11.9 Allokering av risiko.... 303
11.10 Garantiregistrering....303

12 EF-samsvarserklæring......304

Norsk

1 BESKRIVELSE

1.1 OVERSIKT

Se eget figurark 1-19

1 Styrespaker 19 Nøytral bypass-knapp
2 Setejusteringsspak 20 Serienummer
3 Frontlykt 21 Sammenkoblingskode
4 Forhjul 22 QR-kode
5 Utkast 23 Batterirom
6 Drivhjul 24 Batteri
7 Kontrollpanel 25 Batterilåsehake
8 USB-port 26 Slå AV
9 Koppholder 27 Slå PÅ
10 Dekk 28 Startnøkkelhull
11 Anti-skalperingshjul 29 Bolt
12 Dekkhøydejusteringsspak30 Skive
13 Setepanel 31 Knivblad
14 Seteplugg 32 Hageslange
15 Biodekke 33 Hurtigkobling
16 Lagerring 34 Skiveport
17 Fikseringsklemmer 35 Oljeavløp
18 Monteringsstang 36 Oljelinjal

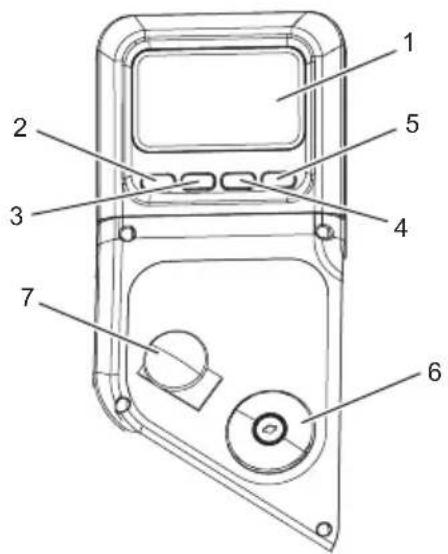

1.2 KONTROLLPANEL

• Du må ikke bruke maskinen hvis noen deler av maskinen er defekte.
  • Hvis deler mangler, ikke bruk maskinen.
• Hvis deler er skadet eller mangler, kontakt servicesenteret.

# Navn Funksjon
1	Digital skjerm	Denne skjermen viser viktig informasjon om det elektriske systemet. Se avsnittet Elektrisk for fullstendig informasjon.
2	Hastighetskontroll / retur for knivblad-motor	Juster bladhastigheten (syklisk) når den er på hjemmesiden. Trykk på knappen for å gå tilbake til forrige side.
3	Menynavigering / side opp	Bla til siste side på den digitale skjer-men. Tilbake til startskjermen.
4	Lampebryt-er / side ned	Slå på/av lampene når de er på hjemmesiden. Bla til neste side på den digitale skjermen.
5	Kjørehas-tighet-skontroll / bekreft	Juster kjørehastigheten (syklisk) når den er på hjemmesiden. Trykk på knappen for å bekrefte.
6	Strømbryt-er	Bryteren brukes til å slå gressklippe-ren av og på.
7	Av/på-bryt-er for dek-knivblader (PTO)	Denne bryteren aktiverer knivblad-motorene. Trekk bryteren opp for å koble inn og trykk bryteren ned for å koble fra motorene.

i VIKTIG

Koble aldri til knivbladmotorer när dekket er under belastning. Motorer eller dekk kan bli skadet.

Norsk

1. Åpne pakken.
2. Les dokumentasjonen i esken som medfølger.
3. Ta alle de umonterte delene ut av esken.
4. Ta maskinen ut av esken.
5. Kast esken og emballasjemateriale i henhold til lokale lover og regler.

ADVARSEL

For din personlige sikkerhet, ikke sett inn batteriet før verktøyet er satt sammen fullstendig.

3 INSTALLASJON

3.1 MONTER SETET

Se figur 3

1. Plasser seteenheten over setepanelet og juster hullene som vist.
2. Installer boltene, skivene og mutrene og stram godt til.
3. Fest ermene til mutterne.
4. Sørg for at den sitter godt fast.
5. Koble setepluggen til maskinen.

3.2 INSTALLER BIODEKKET

Se figur 4

1. Plasser biodekket på tappen på gressklipperhuset.
2. Juster hullene i biodekket og hullene i gressklipperhuset.
3. Monter og stram boltene, skruene, festeklemmene og lagerringen som vist.

3.3 INSTALLER STYREKONTROLLSPAKEN

Se figur 5-6

ADVARSEL

Venstre og høyre styrespak bør justeres slik at de er på linje med hverandre når de er i nøytral stilling. Installer ALDRI styrespakene i en asymmetrisk driftshøyde.

1. Løft en styrespak for å justere hullene i spaken med hullene i den tilsvarende monteringsstangen.
2. Velg ønsket driftshøyde for styringsspaken. Sett skruen sammen med skiven inn i hullet.
3. Bruk skiftenøkkelen (13*16 mm) for å feste styrespaken.
4. Monter den andre styrespaken på samme måte.

▲ FORSIKTIG

De to spakene kontrollerer klipperens hastighet, retning, stopp, nøytrallås og parkeringsbrems. Spaker brukes til å styre, akselerere, bremse, stoppe og endre retning. Når kontrollspakene er i parkeringsbremseposisjon, vil ikke klipperen bevege seg.

i MERK

Kjør alltid med begge hender. Ikke kjør med bare én hånd.

Norsk

3.3.2 BRUK APPEN

Se figur 9-10

1. Besøk Flåtestyring-nettstedet: fleet.cramertools.com
2. Opprett en konto og logg deretter inn.
3. Inviter andre brukere i organisasjonen.

4. Skann QR-koden, last ned appen og logg inn.

5. Legg til en enhet. Finn serienummeret, paringskoden og QR-koden i kjøretøyets samsvarende etikett. Skann QR-koden eller skriv den inn manuelt.

3.4 N∅YTRAL BYPASS-KNAPP

Se figur 7-8

1. Trekk de nøytrale bypass-knappene utover og deretter nedover for å låse opp hjulet.
2. Flytt de nøytrale bypass-knappene tilbake på plass for å låse hjulene.

ADVARSEL

Kjør aldri klipperen mens den nøytrale bypass-knappen virker. Installer alltid den nøytrale bypass-knappen til den opprinnelige posisjonen før du kjører! Unnlatelse av å installere knotten på nytt kan forårsake alvorlig skade på klipperen og ugyldiggjøre klipperens garanti!

ADVARSEL

Anti-skalperingshjulsett er standard på Cramer enheter. Disse anti-skalperingshjulene er designet for å minimere skalpering når du klipper i røft, ujevnt terreng. Etter å ha stilt inn klippehøyden, juster antiskalperingshjulene slik at de strekker seg under dekket, men ikke kommer i kontakt med bakken. De bør alltid være minst 0,6 cm til 1,9 cm under dekk. Med enheten sittende på et flatt underlag, kan hjulposisjonen justeres opp eller ned etter behov fra 1,9 cm til 4,4 cm under knivbladoverflaten. Flytt hjulene opp eller ned – bruk de forskjellige akselmonteringshullene i hjulfestebraketten (hvis aktuelt på modellen).

4 BRUKSANVISNING

4.1 F∅R DRIFT

4.1.1 JUSTER SETET

Se figur 11

ADVARSEL

Sørg for at setepannen er godt boltet fast før hver bruk for å forhindre at setet beveger seg/vipper i tilfelle klipperen tipper eller velter.

1. Skyv styrespakene utover til PARKERINGSBREMS-posisjonen før du justerer setet.
2. Sett deg ned på setet og løft setejusteringsspaken.
3. Mens du holder spaken, skyv setet til ønsket posisjon.
4. Slipp spaken og sørg for at setet er låst på plass før du bruker klipperen.

ADVARSEL

Forsikre deg om at setet er låst på plass før du bruker klipperen. Et sete som ikke er sikret, kan føre til at operatøren glir og mister kontrollen over gressklipperen, og kan føre til mulig død eller alvorlig personskade.

Norsk

4.1.2 JUSTER KLIPPEH∅YDEN PÅ DEKKET

Se figur 12

Før du bruker klipperen må du heve klippeaggregatets høyde til den klippeposisjonen som passer best for plenen din.

Dekkhøyden er justerbar fra 3.81-11.4 cm. Dekket bør heves mens klippingen pågår for å unngå stubber, steiner eller andre hindringer som kan skade klippedekket.

▲ FORSIKTIG

Hold dekkets høydejusteringsspak fast når du stiller inn dekkhøyden, og slipp den bare når den er sikret i ønsket spor. Hvis du slipper spaken raskt, kan det oppstå en fare for klemming eller trekking av operatørens hånd.

1. Stopp klipperen og løsne knivene.
2. Vri nøkkelen til AV-posisjon og aktiver parkeringsbremsen.
3. For å heve klippedekket, ta tak i høydejusteringsspaken, skyv til venstre for å koble fra sporet, beveg deg mot baksiden av klipperen, og skyv deretter rett inn i sporet for å sikre.
4. For å senke klippedekket, ta tak i høydejusteringsspaken, skyv til venstre for å koble fra sporet, flytt mot fronten av klipperen, og skyv deretter rett inn i sporet for å sikre.

4.1.3 JUSTER STYREKONTROLLSPAKEN

Styrespakene kan justeres for førerkomfort. Ved å løsne hodeskruene som fester den øvre kontrollspaken til den nedre spaken, kan den øvre kontrollspaken svinges for å passe operatørens personlige preferanser. Styrespakene bør justeres slik at de er på linje med hverandre når de er i nøytral stilling.

4.1.4 INSTALLERING AV BATTERIPAKKEN

Se figur 13

For å kontrollere at gressklipperbatteriene er fulladet, sjekk batterinivåindikatoren. Se batterihåndboken for mer informasjon.

1. Løft setepanelet.
2. Løft dekselet til batterirommet.
3. Sett batteripakken inn i batterirommet.

ADVARSEL

Juster ribben på batteriet i forhold til batteriporten. Forsikre deg om at batterilåsen klikker jevnt inn i batterirommet.

4.1.5 F∅R DU BRUKER MASKINEN

• Sørg for at arbeidsområdet er fritt for barn, tilskuere og kjæledyr.
• Fjern arbeidsområdet for gjenstander som kan kastes av gressklipperbladene.
• Sjekk bremsedriften.
• Sjekk dekktrykket.
• Se etter løse festemidler.
• Kontroller at alt av vern er på plass og fungerer som det skal.
• Rengjør rusk fra gressklipperen.
  • Test sikkerhetssperresystem.
• Juster setet til ønsket posisjon.
• Kontroller batteriets ladenivå.

4.1.6 SIKKERHETSSTARTSPERRESYSTEM

Maskinen er utstyrt med et sikkerhetsstartsperresystem som består av parkeringsbremsbrytere, operatørtilstedeværelsesbryter og PÅ- og AV-bryter for dekkbladene.

Gressklipperens sikkerhetsstartsperresystem er også utformet for å beskytte operatøren og andre mot utilsiktet skade på grunn av utilsiktet start av trekkdrivsystemet.

Norsk

Kontroller klipperens sikkerhetsstartsperresystem daglig før bruk. Dette systemet er en viktig sikkerhetsfunksjon for klipperen. Den bør repareres umiddelbart hvis den ikke fungerer. Maskinen har en separat operatørtilstedeværelsesbryter som vil stoppe drivsystemet og dekkmotorene når operatøren ikke er på plass av en eller annen grunn mens klipperen er i drift. Dette er en sikkerhetsfunksjon designet for å forhindre løping eller utilsiktet sammenfiltring.

ADVARSEL

Sikkerhetssperresystemet må ikke kobles fra eller omgås. Hvis du gjør det, kan det føre til at maskinen fungerer uventet, noe som kan føre til personskade.

For å inspisere systemet:

1. Operatøren må være på setet når du tester operatørtilstedeværelsesbryteren.
2. Vri nøkkelen for å starte maskinen.
3. Trekk styrespakene til parkeringssporene.
4. Trekk PTO-bryteren for å koble inn motoren.
5. Hev deg sakte av setet. Dekkbladsystemet skal stoppe.
6. Hvis dekkbladsystemet ikke stopper når operatøren er slått av fra setet, og hvis årsaken ikke kan fastslås, kontakt Cramer forhandleren umiddelbart.

4.2 BETJEN MASKINEN

4.2.1 START MASKINEN

Se figur 14

i MERK

Sørg for at det ikke er andre i området før bruk. Hvis noen kommer inn i klippeområdet, må du stoppe umiddelbart og ikke fortsette med klippingen før vedkommende forlater området.

1. Løft klippedekket til den høyeste posisjonen.
2. Sett inn starttasten og vri til PÅ-posisjon.
3. Trekk høyre og venstre styrespaker innover.
4. Trekk opp på dekkets PTO-bryter for å starte knivbladene for klipping.

i MERK

Bare ta i bruk knivbladene når styrespakene er i N∅YTRAL posisjon! ALDRI koble til kniver når du beveger deg!

1. Plasser styrespakene i fremre (D) posisjon og kjør til ønsket klippested.

i MERK

Vær forsiktig når du krysser grusstier eller innkjørsler. Før du krysser, koble fra bladene og løft klippedekket til den høyeste posisjonen for å minimere muligheten for rikosjett. Kjør sakte for å unngå tap av trekkraft og kontroll.

i MERK

Ikke prøv å endre driftsretningen mens gressklipperen er i bevegelse. Stopp alltid helt før du endrer retningen på klipperen.

i MERK

Styrekontrollspaker vil hoppe tilbake til nøytral stilling hvis du slipper dem, men du må fortsatt kontrollere dem manuelt for å nå nøytral posisjon.

4.2.2 KJ∅R MASKINEN

Etter å ha startet trekkdrivsystemet, kobler du inn styrekontrollspakene og styr som følger:

Norsk

ADVARSEL

Vær alltid oppmerksom på hva som er bak maskinen før du rygger. Ikke klipp i revers med mindre det er absolutt nødvendig. Se alltid ned og bak før og mens du rygger.

ADVARSEL

Rask bevegelse av styrespakene anbefales ikke, da det kan oppstå skade på de elektriske systemkomponentene.

• For å gå fremover, skyver du styrespakene like langt fremover.
• For å gå i revers, drar du styrespakene bakover en lik avstand.
• For å svinge til venstre, flytter du høyre styrekontrollspak lenger fremover fra nøytral enn venstre styrekontrollspak.
• For å svinge til høyre, flytter du høyre styrekontrollspak lenger fremover fra nøytral enn høyre styrekontrollspak.
• For å utføre en null-radius sving, flytter du den ene styrespaken fremover og den andre styrespaken bakover. Dette vil tillate drivhjulene å rotere mot hverandre.
• For å stoppe eller redusere hastigheten, flytter du styrespakene til nøytral. Når du går fremover, drar du styrespakene forsiktig bakover. Når du går i revers, skyver du forsiktig frem på styrekontrollspakene.

- For en nødstopp, er det to metoder som kan brukes:

• Når du kjører fremover eller bakover, plasser styrespakene i parkbremsestilling umiddelbart. Når du beveger deg bakover, skyv styrespakene forsiktig fremover og unngå brå bevegelse. Enhver plutselig bevegelse kan føre til at fronten på gressklipperen kommer av bakken, noe som resulterer i mulig tap av kontroll, og dermed forårsake alvorlig personskade eller død.
• Drei startnøkkelen til AV-posisjon. Dette vil slå av trekkdrivsystemet og dekkdrevet.

- For å gjøre en trepunkts sving til høyre, flytt venstre styrekontrollspak lenger fremover fra nøytral enn høyre styrekontrollspak og start svingen. Deretter drar du tilbake på styrekontrollspakene til de er forbi nøytral og maskinen begynner å gå bakover. Trekk høyre styrekontrollspak lenger bakover fra nøytral enn venstre styrekontrollspak til baksiden av maskinen har svingt rundt. Skyv deretter styrekontrollspakene forover til de begge er forbi nøytral og maskinen begynner å gå fremover. Skyv venstre styrekontrollspak lenger fremover fra nøytral enn høyre styrekontrollspak og fullfør svingen.

- For å øke hastigheten, øker du avstanden til styrespaken fra nøytral. Jo lenger frem styrekontrollspakene er fra nøytral, desto raskere kjører maskinen fremover. Jo lenger bak styrekontrollspakene er fra nøytral, jo raskere vil maskinen gå i revers.

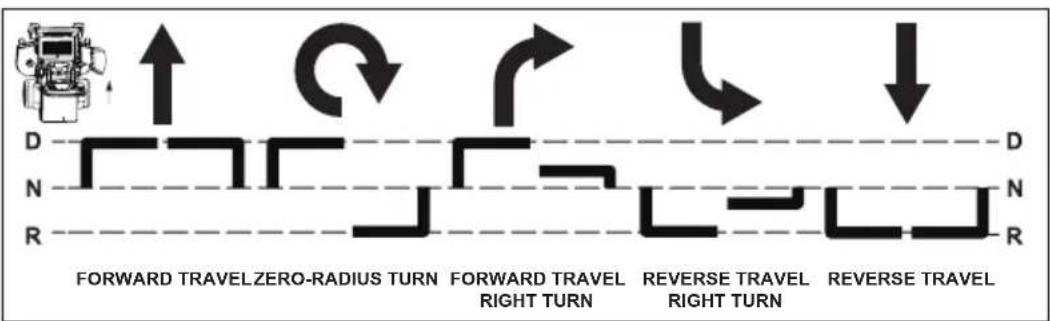

KLIPPERENS FORSIDE VENDER I DENNE RETNINGEN

Pilenes retning indikerer retningen til klipperens bevegelse

Venstre styrekontrollspak

Høyre styrekontrollspak

Norsk

4.2.3 STOPP MASKINEN

FARE

Foreta aldri bråstopp eller snu retningen, spesielt når du manøvrerer i en skråning. Styringen er designet for sensitiv respons. Rask bevegelse av styrekontrollspakene i begge retninger kan resultere i en reaksjon fra maskinen som kan forårsake alvorlig skade.

1. Sett kjørekontrollspakene tilbake til nøytral posisjon. Skyv kjørekontrollspakene utover til parkeringsbremsposisjon.
2. Skyv ned dekkbladenes PÅ/AV-bryter (PTO) for å slå av bladene.
3. Roter nøkkelen i strømbryteren til AV-posisjonen.

▲ FORSIKTIG

Det anbefales å fjerne startnøkkelen fra maskinen for å forhindre feilstart av maskinen.

4.2.4 BRUK AV USB-PORTEN

Se figur 15

USB-ladeporten gir ladeeffekt på 5 volt DC ved opptil 2,1 ampere for mobiltelefonen, MP3-spilleren eller andre USB-enheter. Se brukerhåndboken til enheten din for spesifikke ladekrav.

Koble den ene enden av en USB-kabel (følger ikke med) til enheten og den andre enden til USB-ladeporten på gressklipperen for å begynne å lade enheten.

i MERK

Forsøk på å lade enheter med en verdi på mer enn 2,1 ampere kan skade USB-ladeporten og/eller gressklipperen.

i MERK

Bruk aldri hodetelefoner eller elektroniske enheter, for eksempel en smarttelefon eller et nettbrett, mens du bruker klipperen. Distraksjoner ved drift kan føre til en ulykke som kan lede til død eller alvorlig personskade på operatøren eller personer i nærheten.

4.2.5 DRIFTSFORSLAG

FARE

Før bruk bør operatøren være grundig kjent med riktig bruk og drift av utstyret, bør lese håndboken fullstendig og grundig, og bør ha forsøkt saktegående manøvrer for å bli kjent med bruken av utstyret før han forsøker normal hastighet. En uerfaren operatør bør ikke klippe i skråninger eller i ujevnt terreng.

ADVARSEL

Hvis du mister styrekontrollen mens du bruker maskinen, plasser styrespakene i parkeringsbrems-posisjon umiddelbart og vri nøkkelen til AV-posisjon. Inspiser maskinen og ta kontakt med Cramer forhandleren for å løse problemet før du fortsetter driften.

ADVARSEL

Enhetens styrekontrollspaker er svært responsive. For jevn drift, flytt spakene sakte, unngå brå bevegelser. Ferdighet og enkel betjening kommer med øvelse og erfaring. Maskinen kan snurre veldig raskt. Vær forsiktig når du svinger og sett ned farten før du gjør skarpe svinger.

Uerfarne operatører kan ha en tendens til å overstyre og miste kontrollen. Saktegående øvelsesmanøvrer anbefales for å bli kjent med disse egenskapene før du prøver normal hastighet.

Norsk

ADVARSEL

Skarpe fordypninger eller hevede hindringer (som takrenner eller fortauskanter) bør ikke nærmes direkte i høy hastighet i et forsøk på å "hoppe" dem, da operatøren kan bli kastet ut av utstyret. Nærme deg med lav hastighet og vinkle ett drivhjul mot hindringen. Fortsett i vinkel til hjulet blir fri, og drei deretter det motsatte hjulet rundt.

Når du slår på mykt eller vått gress, la begge hjulene rulle enten forover eller bakover. Svinging på ett stoppet hjul kan skade torv. Hold knivene skarpe. Mange problemer med feil skjæremønster skyldes sløve kniver eller kniver som er slipt feil. Bladets skarphet bør kontrolleres daglig.

FARE

Arbeid aldri med knivblader mens nøkkelen er i tenningsbryteren. Plasser alltid dekkbladene PÅ/AV-bryter (PTO) i frakoblet stilling, plasser styrespakene i parkeringsbrems-posisjon og vri nøkkelen til AV-posisjon og fjern nøkkelen fra bryteren. Blokker klipperen når du må jobbe under den. Bruk hansker når du håndterer kniver. Sjekk alltid for knivskader hvis klipperen treffer en stein, gren eller andre fremmedlegemer under klippingen.

• Rett gressutslipp til høyre, vekk fra uklippet område. Velg et klippemønster som leder gressutslippet mot utsiden av klippeområdet. Generelt betyr dette å bruke et mønster som bruker venstresvinger fordi sideutkastet er til høyre. I alle fall, unngå å kaste gressutslipp på uklippet område fordi gresset deretter klippes "to ganger". Å klippe to ganger gir en unødvendig belastning på enheten og reduserer klippeeffektiviteten.
• Når du klipper en plen for første gang, klipp gresset litt lenger enn normalt for å unngå skalpering av ujevnt terreng. Når det er mulig, er det best å bruke klippehøyden som ble brukt tidligere. Når du klipper gress høyere enn 152 mm (6"), kan det være lurt å klippe plenen to ganger for å oppnå en bedre klippekvalitet.
• Ved normal klipping, klipp bare rundt 38 mm (1,5 tommer) av gressbladene. Det anbefales ikke å klippe mer enn det med mindre gresset er sparsomt eller det er slutten av klippesesongen.
• Alternativt klippemønster mellom klippene for å holde gresset rett og bedre spredning av klippet.
• Husk at gresset vokser i forskjellige hastigheter ved forskjellige årstider. Klipp oftere tidlig på våren for å opprettholde samme klippehøyde. Ettersom veksthastigheten avtar midt på sommeren, klipp sjeldnere. Hvis du ikke kan klippe med jevne mellomrom, må du først klippe med høy klippehøyde, og deretter klippe igjen to dager senere med lavere klippehøyde.
• Hev klippehøyden på klipperen hvis klippebredden på klipperen er bredere enn den forrige klipperen. Dette sikrer at ujevnt gress ikke klippes for kort.
• Hev klippehøyden på klipperen hvis gresset hvis litt høyere enn normalt, eller hvis det inneholder en høy grad av fuktighet. Klipp den deretter igjen med klippehøyden satt lavere.
• Hvis maskinens bevegelse fremover må stoppes mens du klipper, kan en klump av gressklipp falle ned på plenen din. For å unngå dette, flytt til et tidligere kuttet område med knivene i inngrep.
• Lad batteriet umiddelbart hvis batteristrømmen til maskinen er lavere enn 5 %.

Modell nr.	Batterikapasitet	Handling Batterikapasitet	Handling
82ZT107 ≤5%		Maksimal kjørehastighet vil være 6.4 km/t.	≤5%	Arbeidsbladet stopper automatisk. Enheten skal umiddelbart returneres til batteriladeområdet og enheten kobles til batteri-laderen.

- La motorene kjøle seg ned i 30 minutter. Hvis drivmotoren overskrider programmert temperatur, vil motorhastigheten reduseres. Hvis temperaturen fortsetter å øke, vil stasjonen slås av ved en høyere programmert temperatur.

- Reis i produsentens anbefalte retning i skråninger. Vær forsiktig ved drift i nærheten av nedoverbakker.

Norsk

• Ikke bruk maskinen i noen situasjon hvor du er usikker på trekkraften, styringen eller stabiliteten. Dekkene kan gli selv om hjulene stoppes.
• Hold alltid maskinen i gir när du går ned bakker. Ikke driv i nedoverbakker.
• Vær ekstremt forsiktig når du kjører i skråninger.
• Ikke fjern eller modifiser noen hjul.
• Se etter hull, hjulspor, støt, steiner eller andre skjulte gjenstander. Ujevnt terreng kan velte maskinen. Høyt gress kan skjule hindringer.
• Fjern hindringer som steiner, trelemmer, søppel osv.
• Hold all bevegelse i bakker sakte og gradvis. Ikke gjør plutselige endringer i hastighet eller retning.
• Unngå å starte og stoppe i en skråning. Hvis dekkene mister veigrepet, koble fra knivene og fortsett sakte rett nedover skråningen.
• Klipp en sikker avstand (minimum 10 fot eller 3 meter) unna fall, støttemurer, dreneringsgrøfter, voller, vann og andre typer farer for å unngå at et hjul faller ut over kanten eller at bakken bryter bort. Dette vil redusere risikoen for at maskinen plutselig velter, noe som kan føre til enten alvorlig skade eller død.
• Bruk en manuell klipper, skyveklipper eller håndholdt klipper i skråninger og nær nedoverbakker, støttemurer, dreneringsgrøfter, voller og vann.
• Ikke klipp på vått gress. Redusert trekkraft kan føre til glidning og tap av styringskontroll.
• Ikke taue i skråninger. Vekten av det slepede utstyret kan føre til tap av veigrep og kontroll.
• Hvis klipperens dekk mister veigrepet når du kjører i skråninger, koble fra dekkdrevet, sett styrekontrollspakene i parkeringsbrems-posisjon, vri startnøkkelen til AV-posisjon, ta ut nøkkelen og få hjelp.
• Foreta aldri brå start, stopp, svinger eller reverser retning, spesielt når du manøvrerer i bakker. Styringen er designet for sensitiv respons. Rask bevegelse av styrekontrollspakene i begge retninger kan resultere i en reaksjon fra maskinen som kan forårsake alvorlig skade.
• Stopp aldri plutselig mens du rygger ned bakker. Denne handlingen kan resultere i en reaksjon fra maskinen som kan forårsake alvorlig fysisk skade.
• Gressklipperen Cramer er i stand til å kjøre horisontalt (travers) i moderate skråninger. Når du kjører i skråninger på opptil 15 grader, vær oppmerksom på forhold som kan føre til at klipperens drivdekk mister veigrepet, noe som resulterer i mulig tap av kontroll over maskinen. En operatør bør ikke operere i en skråning før han er godt kjent med utstyret.

Ikke bruk i skråninger som er større enn 15 grader.

Se Skråning-veiledningen når du bestemmer graden av skråning som skal klippes. Det anbefales på det sterkeste at operatøren kjører maskinen ut av skråningen, med ekstrem forsiktighet, hvis det oppdages tegn på tap av trekkraft. Vent til tilstanden som forårsaket problemet er løst før du prøver å kjøre i skråningen igjen. Terrengforhold kan påvirke trekkraften, noe som resulterer i mulig tap av kontroll over maskinen. Noen av betingelsene du bør være klar over er:

1. Vått terreng
2. Depresjoner i bakken (for eksempel hull, hjulspor, utvaskinger)
3. Hauger av smuss
4. Visse typer jord (f.eks sand, løs smuss, grus, leire)
5. Gresstype, tetthet og høyde
6. Ekstremt tørre forhold
7. Dekktrykk

Vedleggene montert på klipperen vil også påvirke måten den kjører på en skråning. Vær oppmerksom på at egenskapene til hvert vedlegg varierer.

Dette er bare noen få eksempler på situasjoner der det må utvises forsiktighet når du kjører i en skråning. Det er mange andre muligheter for mange til å nevne. Husk å alltid utvise ekstrem forsiktighet når du kjører i alle skråninger.

5 ELEKTRISK SYSTEM

5.1 ELEKTRISK SYSTEMSIKKERHET

- Ta ut nøkkelen og batteriene, og les brukerhåndboken før du justerer eller reparerer enheten.

• Ta alltid ut nøkkelen og batteriene før du arbeider på denne enheten.
• Ta alltid ut nøkkel og batterier når du transporterer enheten.
• Hold enheten fri for gress, løv og annet rusk. IKKE spray med vann for å rengjøre enheten. Bruk kun trykkluft. Bruk tilstrekkelig øye- og hørselsvern når du rengjør enheten.
• Bruk alltid vernebriller og verneutstyr i nærheten av batteriet. Bruk isolert verktøy.
• Rengjør batterirommet, drivmotorrommet, klippeaggregatet, setet osv. for alt skitt og rusk. Ikke bruk løsemidler, harde rengjøringsmidler eller slipemidler.
• Med nøkkel i PÅ-posisjon kan gressklipperbladet aktiveres når dekkbladenes PÅ/AV-bryter (PTO) er koblet til, selv om drivmotoren ikke svinger. Hold andre personer unna området når du kobler til PÅ/AV-bryteren for dekkbladet.
• Alle vedlikeholds- og lagringsområder bør ventileres godt i samsvar med gjeldende brannforskrifter og forskrifter for å unngå brannfare.
• Tillat aldri flammer, gnister eller røyking i nærheten av batterier.
• Oppbevar batterier utilgjengelig for barn.
• Hold alltid beskyttelsesskjold, deksler og vern på plass og godt festet. Hvis de blir skadet, reparer eller skift ut umiddelbart. Aldri modifiser eller fjern sikkerhetsinnretninger.

NO

5.2 INFORMASJON OM ELEKTRISK SYSTEM

Gressklipperen Cramer drives av et 82-volts elektrisk system. Den består av følgende komponenter:

1. Knivbladkontroll (1)
2. Bladmotor (2)
3. Drivkontroll (1)
4. Akselerator – høyre (1)
5. Akselerator - venstre (1)
6. Digital skjerm (1)
7. Hjulmotor (2)
8. Batteripakke (1)

5.3 DIGITAL SKJERM

Funksjonen til det digitale displayet, plassert på kontrollpanelet, er å gi elektrisk systeminformasjon til operatøren. Den gir detaljert informasjon i form av mønster, koder og nummer.

# Navn Funksjon
1 4G GPS-signal
2 GreenShield
3 Totalt: 350 t		Kjøretøyets arbeidstid
4 Setebryteren er lukket.
5 LED-lys
6 Parkeringsbremsen er aktivert.
7 Hastighet til knivblad
8 Kjørehastighet
9 80 % Batteriprosent

6 FEIL

CANBUS-systemet vil iverksette tiltak for å beskytte brukeren og maskinen når det oppdager et problem. Når det fungerer for å slå av maskinen eller en komponent, vil det indikere at det har oppstått en feil, og at feilen vises på den digitale skjermen. Alle elektriske feil har en bokstavkode etterfulgt av et tall. Den første bokstaven beskriver systemet som forårsaket feilen i henhold til dette diagrammet:

Norsk

NavnMening
TR Høyre førerkontroll og -motor
TL Venstre førerkontroll og -motor
PMU Strømstyringsenhet (i batterikabinen)
ML Venstre bladmotorkontroll
MR Høyre bladmotorkontroll

NO

6.1FEILKODE

FeilkodeBeskrivelseLøsning
TR1 Motorposisjoneringsfeil Start strømforsyningen på nytt.
TR2 Drivmotoren stoppet Sjekk om drivhjulene sitter fast og start strømforsyningen på nytt.
TR3 Motorbeskytelse ved lav hastighet Start strømforsyningen på nytt.
TR4 Motorbeskytelse ved høy hastighet Start strømforsyningen på nytt.
TR5 Feil på motorhall-sensor Kontroller at Hall-effektkontakten på Kjøre-kontrollen er rik-tig tilkoblet, og start deretter strømforsyningen på nytt.
TR6 Tap av kontrollfase Kontroller at motorkablene til Kjøre-kontrollen er riktig tilkob-let, og start deretter strømforsyningen på nytt.
TR7 Åpen krets-feil i MOSFET Hvis du støter på dette problemet, kan du kontakte distrib-utøren for å få en løsning.
TR8 Underspenning for kontroll Spenningen er for lav. Lad opp batteripakken før bruk.
TR9 Overspenning for kontroll Spenningen er for høy. Start strømforsyningen på nytt.
TR10 Lav temperatur i batteri Temperatuuren på batterirommet og batteriet er for lav. Bruk maskinen ved passende temperatur og start strømforsyningen på nytt.
TR11 PMU overtemperatur Høy batteri-temperatur Temperaturen på batterirommet og batteriet er for høy. Vent til batteriet er avkjølt, og start deretter strømforsyningen på nytt.
TR12 Overtemperatur i motor Motortemperaturen er for høy. Vent til motoren er avkjølt, og start deretter strømforsyningen på nytt.
TR13 Overtemperatur i kontroll Kontrollerte temperaturen er for høy. Vent til kontrollen er avkjølt, og start deretter strømforsyningen på nytt.
TR14 Overstrøm i programvare Lasten er for høy. Start strømforsyningen på nytt.
TR15 Overstrøm i maskinvare Lasten er for høy. Start strømforsyningen på nytt.
TR16 Feil i hastighetskontroll Kontroller at hastighetskontrollen på håndtaket er riktig til-koblet, og start deretter strømforsyningen på nytt.
TR17 Feil før lading av kontrollen Start strømforsyningen på nytt.
TR18 Bremsefeil Start strømforsyningen på nytt.
TR19 Feil i driftssekvens Plasser venstre og høyre håndtak i parkeringsstilling, og bladstartbryteren i AV-stilling. Sitt i setet og prøv igjen.
TR20 Vinkelsensorfeil Start strømforsyningen på nytt.
TR21 Reléfeil Start strømforsyningen på nytt.
TR22 Feil i magnetisk ventil Kontroller at magnetventilen til drivmotoren er riktig tilkoblet, og start deretter strømforsyningen på nytt.
TR23 Kommunikasjonsfeil i batterirommet (PMU) Kommunikasjonsfeil med batterirommet. Start strømforsyningen på nytt.
TR24 Feil i batterirommet (PMU) Mindre/større feil i batterirommet. Utfør en sjekk og start strømforsyningen på nytt.
TR25 CAN-tidsavbruddsfeil – venstre driv Kommunikasjonsfeil med venstre drivkontroll. Start strømforsyningen på nytt.
TR26 CAN-tidsavbruddsfeil – høyre driv Kommunikasjonsfeil med høyre drivkontroll. Start strømforsyningen på nytt.

Norsk

FeilkodeBeskrivelseLøsning
TR27 CAN-tidsav	bruddsfeil – venstre knivblad	Kommunikasjonsfeil med venstre bladkontroll. Start strømforsyningen på nytt.
TR28 CAN-tidsav	bruddsfeil – midtre knivblad	Kommunikasjonsfeil med den midtre bladkontrolleren. Start strømforsyningen på nytt.
TR29 CAN-tidsav	bruddsfeil – høyre knivblad	Kommunikasjonsfeil med høyre bladkontroll. Start strømforsyningen på nytt.
TR30 Feil på flippdekselet i batterirommet Kontroller at		kontakten under setet er riktig tilkoblet, og start deretter strømforsyningen på nytt.
TR31 Verifiseringsfeil i operatørtilstede-værelsebryteren		Kontroller at kontakten under setet er riktig tilkoblet, og start deretter strømforsyningen på nytt.
TR32 Programvareautentiseringsfeil Start strømforsyningen på nytt.
TL1 Motorposisjoneringsfeil Start strømforsyningen på		nytt.
TL2 Drivmotoren stoppet Sjekk om drivhjulene sitter fast og start strømforsyningen på nytt.
TL3 Motorbeskyttelse ved lav hastighet Start strømforsyningen på nytt.
TL4 Motorbeskyttelse ved høy hastighet Start strømforsyningen på nytt.
TL5 Feil på motorhall-sensor Kontroller at Hall-effektkontakten på Kjøre-kontrollen er rik-tig tilkoblet, og start deretter strømforsyningen på nytt.
TL6 Tap av kontrollfase Kontroller at motorkablene til Kjøre-kontrollen er riktig tilkob-let, og start deretter strømforsyningen på nytt.
TL7 Åpen krets-feil i MOSFET Hvis du støter på dette problemet, kan du kontakte distrib-utøren for å få en løsning.
TL8 Underspenning for kontroll Spenningen er for lav. Lad opp batteripakken før bruk.
TL9 Overspenning for kontroll Spenningen er for høy. Start strømforsyningen på nytt.
TL10	Lav temperatur i batteri	Temperaturen på batterirommet og batteriet er for lav. Bruk maskinen ved passende temperatur og start strømforsyningen på nytt.
TL11	PMU overtemperatur Høy batteri-temperatur	Temperaturen på batterirommet og batteriet er for høy. Vent til batteriet er avkjølt, og start deretter strømforsyningen på nytt.
TL12	Overtemperatur i motor	Motortemperaturen er for høy. Vent til motoren er avkjølt, og start deretter strømforsyningen på nytt.
TL13	Overtemperatur i kontroll	Kontrollertemperaturen er for høy. Vent til kontrollen er avkjølt, og start deretter strømforsyningen på nytt.
TL14	Overstrøm i programvare	Lasten er for høy. Start strømforsyningen på nytt.
TL15	Overstrøm i maskinvare	Lasten er for høy. Start strømforsyningen på nytt.
TL16	Feil i hastighetskontroll	Kontroller at hastighetskontrollen på håndtaket er riktig til-koblet, og start deretter strømforsyningen på nytt.
TL17	Feil før lading av kontrollen	Start strømforsyningen på nytt.
TL18	Bremsefeil	Start strømforsyningen på nytt.
TL19	Feil i driftssekvens	Plasser venstre og høyre håndtak i parkeringsstilling, og bladstartbryteren i AV-stilling. Sitt i setet og prøv igjen.
TL20	Vinkelsensorfeil	Start strømforsyningen på nytt.
TL21	Reléfeil	Start strømforsyningen på nytt.

Norsk

FeilkodeBeskrivelseLøsning
TL22 Feil i magnetisk ventil Kontroller at magnetventilen til drivmotoren er riktig tilkoblet, og start deretter strømforsyningen på nytt.
TL23 Kommunikasjonsfeil i batterirommet (PMU)		Kommunikasjonsfeil med batterirommet. Start strømforsyningen på nytt.
TL24 Feil i batterirommet (PMU) Mindre/større feil i batterirommet. Utfør en sjekk og start strømforsyningen på nytt.
TL25 CAN-tidsavbruddsfeil – venstre driv Kommunikasjonsfeil med venstre drivkontroll. Start strømforsyningen på nytt.
TL26 CAN-tidsavbruddsfeil – høyre driv Kommunikasjonsfeil med høyre drivkontroll. Start strømforsyningen på nytt.
TL27 CAN-tidsavbruddsfeil – venstre knivblad		Kommunikasjonsfeil med venstre bladkontroll. Start strømforsyningen på nytt.
TL28 CAN-tidsavbruddsfeil – midtre knivblad		Kommunikasjonsfeil med den midtre bladkontrolleren. Start strømforsyningen på nytt.
TL29 CAN-tidsavbruddsfeil – høyre knivblad		Kommunikasjonsfeil med høyre bladkontroll. Start strømforsyningen på nytt.
TL30 Feil på flippdekselet i batterirommet Kontroller at kontakten under setet er riktig tilkoblet, og start deretter strømforsyningen på nytt.
TL31 Verifiseringsfeil i setebryter Kontroller at kontakten under setet er riktig tilkoblet, og start deretter strømforsyningen på nytt.
TL32 Programvareautentiseringsfeil Start strømforsyningen på nytt.
ML1 Motorposisjoneringsfeil Start strømforsyningen på nytt.
ML2 Bladmotor stoppet Kontroller klippelasten og sett bladstartbryteren tilbake til startposisjonen.
ML3 Motorbeskyttelse ved lav hastighet Start strømforsyningen på nytt.
ML4 Motorbeskyttelse ved høy hastighet Start strømforsyningen på nytt.
ML5 Feil på motorhall-sensor Kontroller at Hall-effektkontakten på bladkontrollen er riktig tilkoblet, og start deretter strømforsyningen på nytt.
ML6	Tap av kontrollfase	Kontroller at motorkablene til Kjøre-kontrollen er riktig tilkoblet, og start deretter strømforsyningen på nytt.
ML7 Åpen krets-feil i MOSFET Hvis du støter på dette problemet, kan du kontakte distributøren for å få en løsning.
ML8 Underspenning for kontroll Spenningen er for lav.		Lad opp batteripakken før bruk.
ML9 Overspenning for kontroll Spenningen er for høy. Start strømforsyningen på nytt.
ML10	Lav temperatur i batteri	Temperaturen på batterirommet og batteriet er for lav. Bruk maskinen ved passende temperatur og start strømforsyningen på nytt.
ML11	PMU overtemperatur Høy batteri-temperatur	Temperaturen på batterirommet og batteriet er for høy. Vent til batteriet er avkjølt, og start deretter strømforsyningen på nytt.
ML12	Overtemperatur i motor	Motortemperaturen er for høy. Vent til motoren er avkjølt, og start deretter strømforsyningen på nytt.
ML13	Overtemperatur i kontroll	Kontrollertemperaturen er for høy. Vent til kontrollen er avkjølt, og start deretter strømforsyningen på nytt
ML14	Overstrøm i programvare	Lasten er for høy. Start strømforsyningen på nytt.

Norsk

FeilkodeBeskrivelseLøsning
ML15 Overstrøm	i maskinvare Lasten er for høy. Start	strømforsyningen på nytt.
ML16 Feil i hastighetskontroll Kontroller at hastighetsk	ontrollen på håndtaket er riktig til-koblet, og start deretter strømforsyningen på nytt.
ML17 Feil før lading av kontrollen Start strømforsyningen		på nytt.
ML18 Bremsefeil	Start strømforsyningen på nytt.
ML19 Feil i driftsekvens Plasser venstre og høyre håndtak i parkeringsstilling, ogbladstartbryteren i AV-stilling. Sitt i setet og prøv igjen.
ML20 Vinkelsensorfeil Start strømforsyningen på nytt.
ML21 Reléfeil Start strømforsyningen på nytt.
ML22 Feil i magnetisk ventil Kontroller at magnetventilen til motoren er riktig tilkoblet, ogstart deretter strømforsyningen på nytt.
ML23 Kommunikasjonsfeil i batterirommet (PMU)		Kommunikasjonsfeil med batterirommet. Start strømforsyningen på nytt.
ML24 Feil i batterirommet (PMU) Mindre/større feil i batterirommet. Utfør en sjekk og startstrømforsyningen på nytt.
ML25 CAN-tidsavbruddsfeil – venstre driv Kommunikasjonsfeil med venstre drivkontroll. Startstrømforsyningen på nytt.
ML26 CAN-tidsavbruddsfeil – høyre driv Kommunikasjonsfeil med høyre drivkontroll. Start strømforsyningen på nytt.
ML27 CAN-tidsavbruddsfeil – venstreknivblad		Kommunikasjonsfeil med venstre bladkontroll. Startstrømforsyningen på nytt.
ML28 CAN-tidsaybruddsfeil – midtre kniv-blad		Kommunikasjonsfeil med den midtre bladkontrolleren. Startstrømforsyningen på nytt.
ML29 CAN-tidsaybruddsfeil – høyre kniv-blad		Kommunikasjonsfeil med høyre bladkontroll. Start strømforsyningen på nytt.
ML30 Feil på flipodekselet i batterirommet Kontroller at	kontakten under setet er riktig tilkoblet, og startderetter strømforsyningen på nytt.
ML31	Kan ikke kontrollere bladsignalet	Kontroller at bladstartbryteren er riktig tilkoblet, og sett deretter bryteren tilbake til startposisjonen.
ML32 Programvareautentiseringsfeil Start strømforsyningen på nytt.
MR1	Motorposisjoneringsfeil	Start strømforsyningen på nytt.
MR2	Bladmotor stoppet	Kontroller klippelasten og sett bladstartbryteren tilbake tilstartposisjonen.
MR3	Motorbeskyttelse ved lav hastighet	Start strømforsyningen på nytt.
MR4	Motorbeskyttelse ved høy hastighet	Start strømforsyningen på nytt.
MR5	Feil på motorhall-sensor	Kontroller at Hall-effektkontakten på bladkontrollen er riktigtilkoblet, og start deretter strømforsyningen på nytt.
MR6	Tap av kontrollfase	Kontroller at motorkablene til Kjøre-kontrollen er riktig tilkoblet, og start deretter strømforsyningen på nytt.
MR7	Åpen krets-feil i MOSFET	Hvis du støter på dette problemet, kan du kontakte distributøren for å få en løsning.
MR8	Underspenning for kontroll	Spenningen er for lav. Lad opp batteripakken før bruk.
MR9	Overspenning for kontroll	Spenningen er for høy. Start strømforsyningen på nytt.

Norsk

FeilkodeBeskrivelseLøsning
MR10 Lav temperatur i batteri Temperaturen på batterirommet og batteriet er for lav. Bruk maskinen ved passende temperatur og start strømforsyningen på nytt.
MR11 PMU over temperature Høy batteri-temperatur		Temperaturen på batterirommet og batteriet er for høy. Vent til batteriet er avkjølt, og start deretter strømforsyningen på nytt.
MR12 Overtemperature i motor Motortemperaturen er for høy. Vent til motoren er avkjølt, og start deretter strømforsyningen på nytt.
MR13 Overtemperature i kontroll Kontrollertemperaturen er for høy. Vent til kontrollen er avkjølt, og start deretter strømforsyningen på nytt.
MR14 Overstrøm i programvare Lasten er for høy. Start strømforsyningen på nytt.
MR15 Overstrøm i maskinvare Lasten er for høy. Start strømforsyningen på nytt.
MR16 Feil i hastighetskontroll Controller at hastighetskontrollen på håndtaket er riktig til-koblet, og start deretter strømforsyningen på nytt.
MR17 Feil før lading av kontrollen Start strømforsyningen på nytt.
MR18 Bremsefeil Start strømforsyningen på nytt.
MR19 Feil i driftssekvens Plasser venstre og høyre håndtak i parkeringsstilling, og bladstartbryteren i AV-stilling. Sitt i setet og prøv igjen.
MR20 Vinkelsensorfeil Start strømforsyningen på nytt.
MR21 Reléfeil Start strømforsyningen på nytt.
MR22 Feil i magnetisk ventil Kontroller at magnetventilen til motoren er riktig tilkoblet, og start deretter strømforsyningen på nytt.
MR23 Kommunikasjonsfeil i batterirommet (PMU)		Kommunikasjonsfeil med batterirommet. Start strømforsyningen på nytt.
MR24 Feil i batterirommet (PMU) Mindre/større feil i batterirommet. Utfør en sjekk og start strømforsyningen på nytt.
MR25 CAN-tidsavbruddsfeil – venstre driv Kommunikasjonsfeil med venstre drivkontroll. Start strømforsyningen på nytt.
MR26 CAN-tidsavbruddsfeil – høyre driv Kommunikasjonsfeil med høyre drivkontroll. Start strømforsyningen på nytt.
MR27 CAN-tidsavbruddsfeil – venstre knivblad		Kommunikasjonsfeil med venstre bladkontroll. Start strømforsyningen på nytt.
MR28 CAN-tidsavbruddsfeil – midtre kniv-blad		Kommunikasjonsfeil med den midtre bladkontrolleren. Start strømforsyningen på nytt.
MR29 CAN-tidsavbruddsfeil – høyre kniv-blad		Kommunikasjonsfeil med høyre bladkontroll. Start strømforsyningen på nytt.
MR30 Feil på flippdekselet i batterirommet		Kontroller at kontakten under setet er riktig tilkoblet, og start deretter strømforsyningen på nytt.
MR31 Kan ikke kontrollere bladsignalet		Kontroller at bladstartbryteren er riktig tilkoblet, og sett deretter bryteren tilbake til startposisjonen.
MR32 Programvareautentiseringsfeil Start strømforsyningen på nytt.
PMU10 Åpen krets i batteripakke i PMU		Ikke-tilkoblet batteripakke i batterirommet; maskinens ytelse kan bli påvirket.
PMU11 PMU mindre feil En mindre feil i batterirommet hindret bladsystemet i å starte. Vent til systemet gjenopprettes, og tilbakestill deretter bladstartbryteren.

Norsk

Feilkode Beskrivelse Løsning
PMU12 PMU kritisk feil En stor feil i batterirommet hindret driv- og bladsystemene i å starte. Start strømforsyningen på nytt og prøv igjen.
PMU13 PMU ingen batteripakke tilgjengelig Kontroller	at du bruker riktig batteripakke, og start deretter strømforsyningen på nytt.

7 VEDLIKEHOLD

Sjekk klippeknivene daglig. De er nøkkelen til strømeffektivitet og velstelt gress. Hold dem skarpe - et matt blad vil rive i stedet for å klippe gresset, og etterlate en brun fillete topp på gresset i løpet av noen timer. Et sløvt blad krever også mer kraft. Bytt ut et knivblad som er bøyd, sprukket eller ødelagt.

ADVARSEL

Forsøk aldri å rette ut et bøyd blad ved oppvarming, eller sveis et sprukket eller ødelagt blad, da bladet kan gå i stykker og forårsake alvorlig personskade. Bytt ut slitte eller skadede kniver.

ADVARSEL

Arbeid aldri med knivblader mens nøkkelen er i tenningsbryteren. Vri nøkkelen til «AV»-posisjonen, fjern batteripakkene fra maskinen. Blokker klipperen när du må jobbe under den. Bruk hansker när du håndterer kniver. Sjekk alltid for knivskader hvis klipperen treffer en stein, gren eller andre fremmedlegemer!

FARE

Touch-up sliping kan gjøres med en fil. Sjekk bladene for balanse etter sliping. Et kommersielt balanseringsverktøy er tilgjengelig gjennom de fleste jernvarebutikker, eller balansering kan gjøres ved å plassere bladet på en omvendt linjestans eller 12,7 mm (1/2") bolt. Bladet skal ikke lene eller vippe. Mens du spinner bladet sakte, skal det ikke vingle. Hvis bladet er i ubalanse, må du korrigere det før du installerer det igjen. Legg bladet på en flat overflate og se etter forvrengning. Bytt ut forvrengt blad.

ADVARSEL

• Bladseilet (buet del) må peke oppover mot innsiden av dekket for å sikre riktig klipping.
• Når du monterer kniver, roterer du dem etter installasjon for å sikre at knivtuppene ikke berører hverandre eller sidene av klipperen.
• Unnlatelse av å gi bolten riktig moment kan føre til tap av bladet, noe som kan forårsake alvorlig personskade.
• Gressklipperbladene er skarpe og kan kutte deg. Bruk hansker og vær ekstra forsiktig når du utfører service på dem.

7.1.1 SKIFT UT BLADET

Se figur 17

1. Stopp motoren, fjern startnøkkelen og aktiver parkeringsbremsen.
2. Hev høyden på klippedekket til høyeste posisjon for å få tilgang til knivene.

i MERK

Løft om nødvendig gressklipperen ved å plassere den på en heis eller bruke jekk og jekkstativer, eller fjern klippedekket som beskrevet i forrige avsnitt for å få tilgang til knivene.

ADVARSEL

Hvis du løfter gressklipperen for å få tilgang til knivene, må du sørge for at gressklipperen er ordentlig sikret og at parkeringsbremsen er aktivert før du fortsetter. Hvis gressklipperen ikke sikres ordentlig, kan den falle, noe som kan føre til død eller mulig alvorlig personskade.

1. Kil en treblokk mellom kniven og klippedekket for å hindre at bladet blir vridd.

Norsk

1. Løsne bladmutteren ved å vri den mot klokken (sett fra bunnen av gressklipperen) med en 16 mm skiftenøkkel eller hylse (følger ikke med).
2. Fjern bladmutteren, avstandsstykket, bladisolatoren og bladet.
3. Tre bladmutteren på akselen og trekk til med fingeren.
4. Trekk til bladmutteren med klokken ved hjelp av en momentnøkkel (følger ikke med) for å sikre at bolten er godt strammet. Det anbefalte dreiemomentet for bladmutteren er 90 N.m \~ 100 N.m (66 \~ 74 ft.lbs).

ADVARSEL

Forsikre deg om at bladet er riktig plassert og at bladmutteren er strammet til dreiemomentspesifikasjonene ovenfor. Hvis bladet ikke festes ordentlig, kan det løsne og føre til mulig alvorlig personskade.

1. Gjenta med det andre bladet, om nødvendig.

i MERK

Forsikre deg om at alle delene byttes ut i akkurat den rekkefølgen de ble fjernet.

7.2DEKK

Det er viktig for jevn klipping at alle dekk har riktig mengde lufttrykk. Det anbefalte trykket er:

i MERK

Dekktrykket skal kun måles eller justeres när dekkene er kalde.

Drivhjul 8 psi

Hjul foran 37 psi

i MERK

Inspiser dekkene daglig. Skift umiddelbart hvis den er skadet.

ADVARSEL

Kontroller dekktrykket nøye mens du pumper opp dekkene. For mye luft i dekket kan få dekket til å sprekke og forårsake alvorlig personskade.

7.3SM∅RING

Se figur 19

Tilsett olje før bruk.

Oljetype SAE85W-140
Oljekapasitet 180 ml

Kontakt din Cramer forhandler for å erstatte smøringen.

i MERK

Bytt girkasseoljen etter at du har brukt maskinen i 50 timer for første gang, og bytt deretter oljen etter 200 timer.

7.4DREIEMOMENTVERDIER

ADVARSEL

Spesiell oppmerksomhet må vies til å stramme drivhjulets knaster og bladspindelbolter. Unnlatelse av å trekke til disse gjenstandene korrekt kan føre til tap av et hjul eller et blad, noe som kan forårsake alvorlig skade eller personskade.

Dreiemomentverdier er gitt nedenfor:

Norsk

Del Ft-lbs. Nm
Hjulmuttere (slepemuttere) 89 120
Bladspindelbolt 66 90

Bare slepemuttere –Det anbefales at disse først kontrolleres etter de to første driftstimene, og deretter hver 100. time og etter fjerning for reparasjon eller utskifting.

7.5 VEDLIKEHOLD AV BATTERIPAKKEN

Klipperen Cramer din drives av en batteripakke som, når den vedlikeholdes på riktig måte, vil gi mange års levetid. For riktig vedlikehold, følg følgende instruksjoner:

• Lad alltid batteriene etter hver bruk.
• Når en batteripakke er helt utladet og slått av, er det best å lade batteriet så snart som mulig. Overutlading av batteripakken betyr at batterilevetiden vil bli forkortet og batteriet kan bli permanent skadet. Det er ikke nødvendig å fullade; det vil være fordelaktig selv om du bare lader batteripakken i 5-10 minutter. Det er best å lade den opp innen 24 timer.
• Hindre at gress, smuss og rusk samler seg i nærheten av batteripoler og i batteriområdet.
• Lad batterier innendørs på et godt ventilert og tørt sted borte fra gnister eller flammer. Utsett aldri laderen for regn, damp eller væske.
• Lad bare litiumbatterier levert av Cramer.
• Ikke berør uisolert del av laderen (klemmepinnene) eller utgangskontakten.
• Må ikke brukes med defekte ledninger og ledninger. Bytt defekte ledninger og ledninger umiddelbart.
• For langtidsoppbevaring, sørg for at lagringstemperaturen er -20 °C – 45 °C innen en måned, og 0 °C – 35 °C mellom to og tolv måneder.
• Batteripakkens arbeidsmiljø er -20 °C – 55 °C for utlading og 0 °C \~ 55 °C for lading.

7.6 VEDLIKEHOLD AV BATTERIROMFILTER

Skift ut filteret i batterirommet etter 200 timer.

7.7 SERVICE

i VIKTIG

Vent til all bevegelse stopper før du justerer, rengjør eller reparerer. Reparasjoner eller vedlikehold som krever strøm bør kun utføres av opplært vedlikeholdspersonell. Les og observer sikkerhetsadvarslene foran håndboken.

i VIKTIG

Reparasjoner eller vedlikehold som krever strøm bør kun utføres av opplært vedlikeholdspersonell.

• Parker klipperen på jevnt underlag. Pass på at styrespakene er i nøytral posisjon, og at PTO-bryteren er i «AV»-posisjon. Løft dekket, roter nøkkelen til «AV»-posisjon, fjern nøkkelen fra bryteren og fjern batteripakkene fra batterirommet under setet.
• Enhver vedlikeholdsoperasjon som krever fjerning av sikkerhetsdeksler må utføres av en utdannet servicetekniker.
• Bruk en pinne eller lignende instrument til å rengjøre under klipperen, og pass på at ingen del av kroppen – spesielt armer og hender – er under klipperen.
• Hold maskinen ren og fjern eventuelle avleiringer av søppel og utklipp.
• Hold batterirommet, dekket og førerplassen rene for oppsamlet søppel, gressklipp og annet rusk.
• Rengjør batterirommet, drivmotorrommet, klippeaggregatet, setet osv. for alt skitt og rusk. For å rengjøre, bruk kun trykkluft. IKKE bruk vann, løsemidler, harde rengjøringsmidler eller slipemidler.
• Bruk alltid tilstrekkelig øyevern når du utfører service på batteriene eller når du sliper klippeknivene og fjerner oppsamlet rusk. Forsøk aldri å foreta justeringer eller reparasjoner på klipperens drivsystem, klippeaggregat eller annet tilbehør mens trekkdrivsystemet er i gang. Reparasjoner eller vedlikehold som krever strøm bør kun utføres av opplært vedlikeholdspersonell.

Norsk

• Arbeid aldri under maskinen eller tilbehøret med mindre det er trygt støttet med jekkstativer. Sørg for at maskinen er sikker när den er hevet og plassert på jekkstativene.
• Jekkstativene skal ikke tillate at maskinen beveger seg når trekkdrivsystemet er i gang og drivhjulene roterer. Bruk kun sertifiserte jekkstativ. Bruk kun egnede jekkstativ, med en minimumsvekt på 907,2 kg (2000 pounds) for å blokkere enheten. Bruk kun i par. Følg instruksjonene som følger med kjøretøystativene.
• Ikke berør varme deler av maskinen.
• Hold muttere og bolter stramme, spesielt knivfesteboltene. Hold utstyret i god stand.
• Ikke tukle med sikkerhetsinnretninger. Kontroller at de fungerer som de skal.
• Vri nøkkelen til «AV»-posisjonen før du tømmer gressrennen.
• Tøm aldri gressrennen med maskinen i gang. Vri nøkkelen til «AV»-posisjonen og sørg for at knivene har stoppet før rengjøring. Bruk en pinne for å tømme en tett gressrenne. Bruk aldri hånden!
• Stopp enheten og la knivene stanse før du tømmer rennen. Komponenter i gressoppsamlingssystemet er utsatt for slitasje, skade og forringelse, noe som kan avsløre bevegelige deler eller tillate gjenstander å kastes av. Sjekk komponentene ofte og skift ut med produsentens anbefalte deler, når det er nødvendig.
• Vær forsiktig når du arbeider under dekk siden klipperbladene er ekstremt skarpe. Bruk hansker og vær ekstra forsiktig når du utfører service på dem.
• Bruk bare ekte Cramer klipperdeler for å sikre at originale standarder opprettholdes.
• Ta alltid ut batteriene når du transporterer enheten. Hold enheten fri for gress, løv og annet rusk.
• Kontroller bremsefunksjonen ofte. Juster og vedlikehold etter behov.
• Vedlikehold eller bytt sikkerhets- og instruksjonsmerker, om nødvendig.
• Sørg for å få utført service på kjøregressklipperen hos en kvalifisert reparatør og utelukkende ved bruk av identiske reservedeler. Dette vil sikre at sikkerheten til kjøregressklipperen opprettholdes.
• Lad bare med laderen som er spesifisert av produsenten. En lader som passer for én type batteripakke, kan skape fare for brann när den brukes med andre batteripakker.

8 TRANSPORT OG OPPBEVARING

NO

8.1 TRANSPORT

ADVARSEL

Vær ekstra forsiktig når du laster eller losser maskinen i en tilhenger. Trykk på lavhastighetsknappen og flytt kjørespakene forsiktig etter behov for å kontrollere hastigheten. Alltid rygg opp på tilhengeren når du laster den. Når du laster eller losser gressklipperen, må du ikke overskride den maksimale anbefalte driftsvinkelen på 15°. Unnlatelse av å følge disse instruksjonene kan føre til tap av kontroll og lede til død, alvorlig personskade eller skade på eiendom.

ADVARSEL

Vær forsiktig når du laster eller losser klipperen på en tilhenger. Sørg for at klippedekket er hevet til høyeste posisjon slik at det ikke sitter fast på rampen. Hjulene på gressklipperen kan gå av rampen eller tilhengeren, noe som fører til at gressklipperen svinger eller velter, og resulterer i en knusefare som kan forårsake død eller alvorlig personskade.

1. Parker gressklipperen på et jevnt underlag.
2. Løft klippedekket til høyeste posisjon.
3. Plasser og fest rampen til tilhengeren i henhold til produsentens instruksjoner.

i MERK

Vi anbefaler at du bruker en lasterampe i full bredde som er minst én fot bredere enn gressklipperen for å minimere risikoen for at gressklipperens hjul går av rampens side.

1. Trekk gressklipperen sakte tilbake på rampen og inn i tilhengeren.
2. Senk klipperdekket helt.
3. Aktiver parkeringsbremsen.
4. Slå av gressklipperen og fjern nøkkelen.
5. Fest gressklipperen etter behov med stropper eller kabler for å forhindre bevegelse under transport.

Norsk

ADVARSEL

For å unngå utilsiktet start eller bevegelse som kan føre til alvorlig personskade, må du alltid fjerne startnøkkelen og stille inn parkeringsbremsen når du transporterer gressklipperen.

8.2 RENGJ∅RING OG OPPBEVARING

8.2.1 RENGJ∅RE MASKINEN

• Fjern eventuell opphoping av gress og blader på eller rundt motordekselet (Ikke bruk vann fra en høytrykkspistol til å skylle motoren).
• Tørk av og til klipperen ren med en tørr klut.
• Hvis det samler seg rusk på undersiden av klipperen under bruk, må du stoppe motoren, slå av maskinen og skrape den ren med et passende verktøy.

8.2.2 RENGJ∅RE KLIPPEDEKKET

Se figur 18

• Sett parkeringsbremsen inn i parkeringssporene.
• Juster klipperens dekkhøyde til den laveste.
• Fest den medfølgende skiveport-hurtigkoblingen til hageslangen.
• Fest hageslangen med hurtigkobling for å vaske porten på klipperdekket. Skiveporten er på venstre side av klippedekket.
• Slå på vannet.
• Trekk i PTO-bryteren for å starte klippeknivene og juster knivhastigheten til den høyeste.
• Skyll vann under dekk i omtrent ett minutt.
• Koble fra gressklipperbladene ved å skyve PTO-bryteren nedover.
• Slå av vannet og fjern hageslangen og hurtigkoblingen fra skiveporten.
• Fjern hurtigkoblingen fra hageslangen og oppbevar for fremtidig bruk.
• Slå gressklipperen helt av.

8.2.3 OPPBEVAR MASKINEN

Følgende tiltak bør iverksettes for å klargjøre maskinen for oppbevaring.

• Rengjør maskinen som beskrevet i forrige avsnitt.
• Inspiser knivbladet og bytt det ut eller skjerp det om nødvendig (se avsnittet Vedlikehold).
• Ikke oppbevar maskinen ved siden av etsende materialer, for eksempel gjødsel eller steinsalt.
• Oppbevar maskinen utilgjengelig for barn.
• Ikke dekk maskinen med et solid plastark. Plastbelegg fanger fuktighet rundt maskinen, noe som forårsaker rust og korrosjon.
• Sjekk grundig etter slitte eller skadede deler som må byttes ut, og bestill dem fra forhandleren.
• Ta kontakt med servicesenteret for å smøre maskinen grundig.
• Lad batteriene helt opp og få utført service på dem.
• Ikke tøm luften fra dekkene.
• Maskinen skal oppbevares på et godt ventilert, rent og tørt sted, da batteriladeren ikke kan brukes i våte omgivelser.
• Hold alltid batteriene fulladet. Det er spesielt viktig å forhindre batteriskader när temperaturen er under 32 ° F (0 ° C).
• Fest laderadapteren til ladeporten og batteriene i henhold til delen Ladeadapter i delen Elektrisk system.
• Koble laderen til en skikkelig stikkontakt. Se delene Batterilader, Batterilading og Ladeanbefalinger i delen Elektrisk system for mer informasjon om bruk av laderen og lading av batteriene.
• For å maksimere batterilevetiden er det best å fullade batterier i kort tid etter hver bruk.

8.2.4 FORBEREDE PÅ BRUK ETTER OPPBEVARING

Følgende tiltak bør iverksettes før du bruker gressklipperen etter at den har vært i oppbevaring:

• Lad batteriene helt opp.

Norsk

• Kontroller dekktrykket og blås opp etter behov.
• Kjør gressklipperen kort og kontroller alle systemer og komponenter for å sikre at de fungerer som de skal.

NO

9 FEILS∅KING

PROBLEM MULIG	ÅRSAK L∅SNING
Kjøretøyet vil ikke bevege seg.	Batterirommet er ikke satt inn i batteripakken eller en ikke- Cramer designert batteripakke.	For å sikre normal drift av kjøretøyet, skal minst ett stk Cramer av angitte batteripakkeprodukter plasseres i batterirommet.
	Batteripakken er ikke ladet. Sjekk batteripakkens strøm.
	Styrehåndtakene er i parkeringsbrems-posisjon.	Forsikre deg om at venstre og høyre kontrollspak ikke er i parkeringsbrems-posisjon.
	Ingen sitter på setet eller operatørtilstedeværelsesbryteren er ikke lukket.	Forsikre deg om at sjåføren sitter på setet.
	Venstre og høyre parkeringsbryter er ikke i startposisjonen når strømmener på.	Sett styrespakene i parkeringsbrems-posisjon og start maskinen på nytt. Hvis den fremdeles ikke kan startes, kontakt aktuelt Cramer etter-salgspersonell.
	Batterirommet er i sovende tilstand. Vri nøkkelbryteren til AV-gir og vent i mer enn fem sekunder før du starter maskinen på nytt.
Plutselig sammenbrudd under kjøring	Batteriet er ikke ladet. For å sikre normal drift av hele kjøretøyet, er det nødvendig å plassere minst ett stk av Cramer angitte batteripakkeprodukter i batterirommet og sørge for at batteripakken har strøm.
	Ujevne og humpete veier, noe som resulterer i frakobling av operatørtilstedeværelsesbryteren.	Sett styrespakene i parkeringsbrems-posisjonen og start maskinen på nytt.
	Venstre/høyre akselerator sviktet. Kontakt Cramer servicepersonale for ettersalg.
	Drivkontroll sviktet. Kontakt Cramer servicepersonale for ettersalg.
Bladet fungerer ikke etter at du har trukket PTO-bryteren.	Batterirommet settes ikke inn i batteripakken som er spesifisert av Cramer.	For å sikre normal drift av hele kjøretøyet, er det nødvendig å plassere minst ett stk av Cramer angitte batteripakkeprodukter i batterirommet og sørge for at batteripakken har strøm.
	Batteristrømmen er lavere enn 5 %. Kontroller batteristrømmen. Hvis batteristrømmen er lav, må du lade batteriet.
	Operatørtilstedeværelsesbryteren er ikke lukket.	Sørg for at sjåføren sitter på setet.
	Bladbryteren (PTO) er ikke i startposisjon før den slås på.	Trykk på PTO og trekk den opp igjen.
	Blokkering av bladmotor eller annen funksjonell beskyttelse.	Kontroller at det ikke er ugress og andre fremmedlegem-er ved forbindelsen mellom knivbladet og motoren for å sikre jevn bladrotasjon. Det anbefales å trekke opp dekket og starte knivbladet før du justerer dekket til ønsket utstyr.
	Drivkontrollen fungerer ikke. Sjekk feilkoden som vises på skjermen.
Bladet stopper når du klipper gress.	Bladkontrolleren fungerer ikke. Sjekk feilkoden som vises på skjermen.
	Overbelastning av bladmotor. Rengjør innsiden av dekket, sørg for at det ikke er unormal bladrotasjon, trykk på PTO, start maskinen på nytt og reduser bladbelastningen, enten ved å heve høyden på klippebordet eller redusere kjørehastigheten.
	Batteripakkens temperatur er for høy.	Ikke bruk den umiddelbart etter at ladingen er fullført, el-lers kan det utløse en feilmelding om temperaturbeskyttelse for batteripakken.

Norsk

PROBLEM MULIG	ÅRSAK L∅SNING
	Batteristrømmen er lavere enn 5 %. Batteripakkens strøm er lav. Lad opp batteriet.
	Knivbladet blir truffet av en fremmed gjenstand, noe som forårsaker en plutselig stopp.	Vri startnøkkelen til AV-posisjon og vent i mer enn fem sekunder før du starter maskinen på nytt.
	Drivkontrollen fungerer ikke. Sjekk feilkoden som vises på skjermen.
Klipperen kutter gresset ujevnt, og høydeforskjellen er veldig stor.	Knivbladet er sløvt. Poler knivbladet i henhold til håndboken.
	Knivbladet er bøyd. Bytt ut det bøyde knivbladet, bytt ut knivbladet i henhold til instruksjonene, og bruk verneutstyr.
	Dekket er ikke flatt. Gjør dekket flatt i henhold til instruksjonene for å sikre at venstre og høyre høyde er like.
Den faktiske klippehøyden samsvarer ikke med den valgte klippehøyden.	Løsne dekkets festebolter. Juster festeboltene på dekk for å sikre at den er godt installert. Merk: Dekket må nivelleres på nytt etter justering av monteringsboltene.
	Dekket er alvorlig slitt eller skadet. Bytt ut et nytt dekk.
Unormal makulering for kjøretøy	Plenen er for våt. Før du klipper, vennigst sjekk gresstilstanden. Hvis gresset er for vått, vent til vinden eller solskinnet tørker det, og vent til plenduggen forsvinner før du klipper.
	Gressklipperen er stilt inn til å klippe for mye gress på en gang.	Hvis gresset er for tett og høyt, må du heve dekket og unngå å klippe tungt gress så mye som mulig.
For mye maskin-vibrasjon	Knivbladene er sløve. Poler knivbladet i henhold til metoden i håndboken.
	Knivbladene er bøyde. Bytt ut det bøyde knivbladet, vær oppmerksom på riktig utskifting av knivbladet i henhold til instruksjonene, og bruk vernehansker.
	Ujevnt dekk. Gjør dekket flatt i henhold til instruksjonene for å sikre at venstre og høyre høyde er like.
	Løsne dekket. Lås dekkets faste bolter.
	Gressklipperen er stilt inn til å klippe for mye gress på en gang.	Hvis gresset er for tett og høyt, løft dekket og prøv å unngå å kutte tungt gress.
Gress, blader eller rusk blir igjen på bakken etter klipping.	Gressklipperen er stilt inn til å klippe for mye gress på en gang.	Hvis gresset er for tett og høyt, løft dekket. Hvis gresset er høyere enn 15 cm, bruk to klippesykluser for å oppnå klippeeffekten, og prøv å unngå å klippe tungt gress.
	Gresset er for vått. Kontroller gressets tilstand før klipping. Hvis gresset er for vått, vent til vinden eller solskinn tørker det, og vent til plenduggen forsvinner før du klipper.
	Kjørehastigheten er for rask.	Senk kjørehastigheten.
	Knivbladhastigheten er for lav.	∅k hastighetsnivået til knivbladet.
Kort klippevarighet	Klipping av tungt gress kan resultere i kort klippetid.	Hvis du hever dekket eller reduserer knivhastigheten, kan klipperens brukstid økes på én lading.
Løpsk gressklipper	Forskjellig dekktrykk	Kontroller gressklipperens bakre dekktrykk regelmessig i henhold til håndboken.
Kjøretøyet starter ikke etter vask.	Feil rengjøring, for eksempel vann inn i LED-skjermen, batterirommet og andre elektroniske komponenter.	1. Følg instruksjonene for å rengjøre maskinen.2. Hvis kjøretøyet ved et uhell blir gjennomvått, må du sette kjøretøyet på et tørt sted i tolv timer eller tørke det før bruk.3. Kontakt Cramer servicepersonale for ettersalg.

Norsk

PROBLEM MULIG ÅRSAK L∅SNING
Klipperen er blokkert.	Ugress og søppel hopet seg opp på dekk.	Følg instruksjonene for å rengjøre maskinen hver gang etter at du har brukt maskinen.
I parken glir maskinen raskt i skråningen og sklir.	Alvorlig slitasje på dekkene. Kontakt ettersalgspersonalet for å erstatte dekkene.
	Den elektromagnetiske bremsen er skadet eller fryktelig slitt.	Kontakt ettersalgspersonalet for å bytte ut den elektromagnetiske bremsen.
	Elektromagnetisk brems frigjøres manuelt.	Kontroller den elektromagnetiske bremsen og still den tilbake til startposisjonen.

10 TEKNISKE DATA

Modell nr. 82ZT107
Spenning 82 V
Brutto kjøretøysvekt 106±3 kg
Lengde 170 cm
Høyde 117 cm
Bredde (med utslipp) 135 cm
Bredde (uten utslipp) 107 cm
Dekkbredde 107 cm
Hastighet fremover 0-7.5 mpt
Revershastighet 0-3 mpt
Klippehøydeområde 3.81-11.4 cm
Justeringsnivå for klippehøyde	7 stk
Hastighet uten belastning	2400/3000/3200 RPM
Ladetid	4 h (med 8 En lader)
Motorkraft	1.2 kW (bladmotor)
	1.2 (drivmotor)
MAKS. skråning	15°
Antall blader (utløp/mulch)	2 stk.
Målt lydtrykknivå	L_pA = 85.63 dB(A), K_pA = 3 dB(A)
Målt lydeffektnivå	L_wA = 98.61 dB(A)
Garantert lydeffektnivå	L_wA.d = 100 dB(A)
Vibrasjon	Armer: ≤2.5 m/s2, K= 1.5 m/s2
	Kropp: ≤2.5 m/s2, K= 1.5 m/s2

11 BEGRENSET GARANTI

11.1 HVA DEKKES AV DENNE GARANTIEN

Cramer gir kun følgende garanti til den opprinnelige kjøperen («Eieren») – garantien kan ikke overføres:

A. Boligbruk: Cramer produkter som brukes til vanlige boligformål* er garanteri i fem (5) år eller 1500 timers total bruk (avhengig av hva som inntreffer først) fra kjøpsdatoen på alle materialer og utførelse av chassis, dekk og

Norsk

batterier. Forbruksvarer som dekk og kniver er garanteri i tretti (30) dager fra kjøpsdatoen. Hvis eieren oppdager en defekt i materialer eller utførelse innenfor denne garantiperioden:

• Eier må straks varsle Cramer eller en autorisert forhandler skriftlig eller via e-post, telefonsamtale, app eller personlig om mangelen. Under ingen omstendigheter skal slik melding mottas av Cramer, eller en autorisert forhandler, senere enn fem (5) år fra kjøpsdatoen.
• Innen rimelig tid etter slik varsling og verifisering av garantigyldig defekt Cramer vil rette opp eventuelle feil i materiale eller utførelse på Cramer produkt ved, etter eget valg, å reparere eller erstatte del(er) med enten nye eller brukte reservedeler.
• Slik reparasjon, herunder deler og arbeid, skal gå på bekostning av Cramer bare den opprinnelige eieren.

B. Kommersiell bruk: Cramer produkter som brukes til kommersiell og institusjonell bruk er garanter i fem (5) år eller 1500 timers total bruk (avhengig av hva som inntreffer først) fra kjøpsdatoen på alt materiale og utførelse av chassis, dekk og batterier. Forbruksvarer (inkludert men ikke begrenset til dekk og blader) er garanter i tretti (30) dager fra kjøpsdatoen. Hvis eieren oppdager en defekt i materialer eller utførelse innenfor denne garantiperioden:

- Eier må straks varsle Cramer eller en autorisert forhandler skriftlig, via e-post, telefonsamtale, app eller personlig om defekten. Under ingen omstendigheter skal slik melding mottas av Cramer, eller en autorisert forhandler, senere enn fem (5) år fra kjøpsdatoen.

- Innen rimelig tid etter slik varsling og verifisering av garantigyldig defekt Cramer vil rette opp eventuelle feil i materiale eller utførelse på Cramer produkt ved, etter eget valg, å reparere eller erstatte del(er) med enten nye eller brukte reservedeler.

- Slik reparasjon, herunder deler og arbeid, skal gå på bekostning av Cramer bare den opprinnelige (kommersielle) eieren.

i MERK

Unnlatelse av å vedlikeholde batteriene og holde dem fulladet vil redusere batterilevetiden og vil ugyldiggjøre batterigarantien. Bestemmelsene i denne begrensede garantien skal ikke gjelde for feil på grunn av:

• Misbruk eller omsorgssvikt som: vannskade, løse ledninger eller rustet eller korrodert maskinvare.
• Mangel på riktig vedlikehold; skade forårsaket av feil installasjon av batteriet; omsorgssvikt, brudd, eksponering for ekstreme temperaturforhold, inkludert men ikke begrenset til frysende temperaturer, varme temperaturer, nærhet til varmekilder inkludert varmeovner eller brann, eksponering for vann eller andre stoffer, vrak, drift av batteriet i en overladet eller uladet tilstand.
• Et batteri ladet av andre systemer enn den originale utstyrstypen batterilader.

Fotnote: *"Normale boligformål", som brukt her, betyr bruk av produktet på samme tomt som hjemmet ditt. Bruk på mer enn ett sted regnes som kommersiell bruk, hvoretter garantien for kommersiell bruk gjelder.

• Reparasjoner utført av uvedkommende.
• Skader som skyldes bruk av Cramer produktet for andre formål enn de det ble designet for.
• Skader forårsaket av katastrofer som brann, flom, vind og lynnedslag.
• Skader forårsaket av omsorgssvikt, misbruk, unormal bruk, feil eller urimelig bruk, ulykke, uaktsomhet eller misbruk som vannskade.
• Reparasjoner eller utskifting som følge av bruk av uautoriserte deler, tilbehør eller vedlegg.
• Reparasjoner eller erstatning som følge av eventuelle endringer eller modifikasjoner, ved fastsettelse av Cramer, som påvirker utstyrets drift, ytelse eller holdbarhet negativt.
• Produkter, komponenter eller deler som ikke er produsert av Cramer.
• Produkter som har fått sin identifikasjon endret, inkludert, men ikke begrenset til, serienumre fjernet og/eller gjort uleselige.

Norsk

• Avskrivning eller skade forårsaket av normal slitasje, mangel på rimelig og riktig vedlikehold, manglende overholdelse av produktets brukerhåndbok for bruk, vedlikehold og justering eller andre driftsinstruksjoner gitt av Cramer.
• Normalt vedlikeholdsdeler og service, inkludert, men ikke begrenset til, smøremidler, tune-up deler, kniver, knivsliping, lagre, bremse- eller styrejusteringer.
• Produkter med ikke-godkjent programmering for det produktet, inkludert endringer i parametere, ettermarkedsprogrammering eller justeringer, eller enhver ikke-godkjent modifikasjon av komponenter, elektronikk eller programvare.

11.4 FRASKRIVELSE AV GARANTI

De foregående garantiene er i stedet for alle andre garantier, uttrykte eller underforståtte, inkludert, men ikke begrenset til, underforståtte garantier for salgbarhet og egnethet for et bestemt formål. Men hvis Cramer produktet kjøpes som et forbrukerprodukt, er enhver underforstått garanti for salgbarhet eller egnethet for et bestemt formål begrenset til varigheten av denne begrensede garantien. Noen stater tillater ikke begrensninger på hvor lenge en underforstått garanti varer, så begrensningene ovenfor gjelder kanskje ikke for deg. Denne garantien gir deg spesifikke juridiske rettigheter, og du kan også ha andre rettigheter som varierer fra stat til stat.

11.5 BEGRENSNING AV RETTSMIDLER

Ikke i noe tilfelle skal Cramer være ansvarlig for noen spesielle, tilfeldige skader eller følgeskader basert på garantibrudd, kontraktsbrudd, uaktsomhet, strengt erstatningsansvar eller annen juridisk teori. Slike skader inkluderer, men er ikke begrenset til:

• Tap av profit
• Tap av besparelser eller inntekter
• Tap av bruk av Cramer Produkt eller annet tilknyttet utstyr
• Kostnad for kapital
• Kostnad for erstatningsutstyr, fasiliteter, tjenester eller nedetid
• Krav fra tredjeparter, inkludert kunder, og skade på eiendom

11.6 TIDSBEGRENSNING

Med mindre statlig lov bestemmer noe annet:

Enhver handling for brudd på garantien må påbegynnes innen fem (5) år eller seksti (60) måneder fra kjøpsdatoen i en bolig- og / eller kommersiell applikasjon.

I tilfelle produksjonsdatoen overskrider en rimelig tidsramme før første kundekjøp, Cramer Garantien kan være underlagt ytterligere begrensninger.

11.7 INGEN ANDRE GARANTIER

Denne avtalen er forstått å være den fullstendige og eksklusive avtalen mellom partene, som erstatter alle tidligere avtaler, muntlig eller skriftlig, og all annen kommunikasjon mellom partene knyttet til emnet for denne avtalen.

11.8 EIERS ANSVAR

Du må vedlikeholde Cramer produktet ved å følge vedlikeholdsprosedyrene beskrevet i brukerhåndboken. Slik rutinemessig vedlikehold, enten utført av en forhandler eller av deg, er for din regning.

Denne maskinen, som alt annet drevet utstyr, er potensielt farlig med mindre den brukes på riktig måte. Enhver operatør må være forsiktig og alltid ha sikkerheten i tankene. Enhver operatør, før du bruker Cramer produktet, gjøre seg grundig kjent med brukerhåndboken angående drift og sikkerhet for maskinen, samt alle sikkerhetsadvarsler på selve maskinen.

11.9 ALLOKERING AV RISIKO

Denne avtalen fordeler risikoen for produktfeil mellom Cramer og eieren. Denne allokeringen er anerkjent av begge parter og reflekteres i prisen på varene.

11.10 GARANTIREGISTRERING

Med mindre statlig lov bestemmer noe annet:

Norsk

1. Eierne må registrere enheten hos Cramer innen ti (10) dager etter kjøpsdato.
2. Registrering kan fylles ut ved å fylle ut garantiregistreringsskjemaet, som er gitt i brukerhåndboken.
3. Påmelding kan også fylles ut ved å bruke nettbaserte skjemaer på cramertools.com eller ved å bruke appen og fremlegge kjøpsbevis (kvittering inkludert kjøpsdato).

12 EF-SAMSVARSERKLÆRING

Navn og adresse til person med autorisasjon til å utarbeide den tekniske dokumentasjonen:

Navn: Ralf Pankalla

I tillegg erklærer vi at følgende (deler/paragrafer) i de harmoniserte EU-standardene har vært brukt:

• EN 62841-1, EN ISO 5395-1, EN ISO 5395-3, EN ISO 14982, IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC 62321-8

Sted, dato: 11.11.2022 Signatur: Ted Qu, Kvalitetsdirektør

Ted Qu

Dansk

1 Beskrivelse...... 306

1.1 Oversigt....306
1.2 Betjeningspanel....306

8 Transport og opbevaring...... 326

8.1 Transport.... 326
8.2 Rengøring og opbevaring....326

9 Troubleshooting...... 328

10 Technical data....330

Sæt batteriets riller med batterirummet. Sørg for, at batterilåsen klikkes fast i batterirummet.

4.1.5 F∅R MASKINEN TAGES I BRUG

Cramer giver ikke garanti for følgende:
