KÄYTTÖOHJE 82ZT107 Cramer

1.1 Yleiskatsaus.... 220
1.2 Ohjauspaneeli.... 220

2 Pura kone pakkauksesta...... 220

3 Asennus.... 221

3.1 Asenna istuin....221
3.2 Silppurin kannen asentaminen......221
3.3 Ohjauksen ohjausvivun asentaminen.....221
3.4 Vapaa-asennon ohitusnuppi....222
3.5 Nurmisuobarullat.... 222

4 Käyttöohjeet......222

4.1 Ennen käyttöä 222
4.2 Koneen käyttäminen....224

5 Sähköjärjestelmä......229

5.1 Sähköjärjestelmän turvallisuus....229
5.2 Sähköjärjestelmän tiedot....229

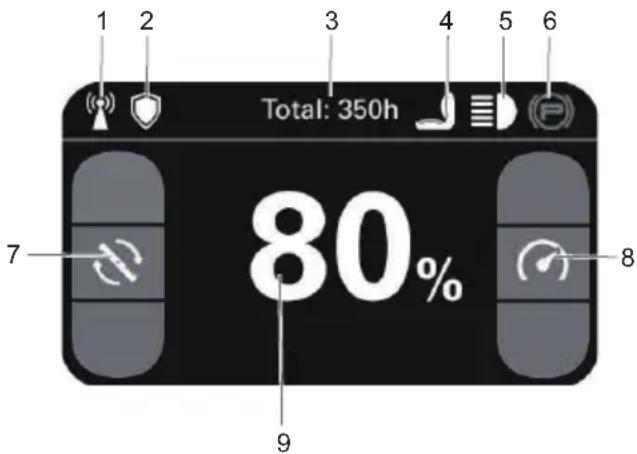

5.3 Digitaalinen näyttö....229

6 Virheet.... 230

6.1 Virhekoodi....231

7 Kunnossapito...... 236

7.1 Ruohonleikkurin terän kunnossapito..... 236
7.2 Renkaat....237
7.3 Voitelu....237

7.4 Vääntömomenttiarvot.... 238
7.5 Akun huoltaminen....238
7.6 Akkulokeron suodattimen huolto.... 238
7.7 Huolto....238

8 Kuljettaminen ja säilytys...... 239

8.1 Kuljetus....239
8.2 Puhdistaminen ja varastointi.... 240

9 Vianmääritys.... 242

10 Tekniset tiedot.... 244

11 Rajoitettu takuu.... 245

11.1 Mitä tämä takuu kattaa....245
11.2 Kenen tulee suorittaa takuuhuolto......245
11.3 Takuun kattavuus.... 245
11.4 Takuun vastuuvapauslauseke...... 246
11.5 Korjaustoimenpiteiden rajoitukset...... 246
11.6 Aikaraja.... 246
11.7 Ei muita takuita....246
11.8 Käyttäjän vastuut....246
11.9 Riskien jakaminen.... 247
11.10Takuun rekisteröiminen.... 247

12 EU- vaatimustenmukaisuusvakuu tus.... 247

Suomi

1 KUVAUS

1.1 YLEISKATSAUS

Katso erillinen kuvalehti 1-19

1 Ohjauksen ohjausvivut 19 Vapaa-asennon ohitusnuppi
2 Istuimen säätövipu 20 Sarjanumero
3 Ajovalo 21 Pariliitoskoodi
4 Etupyörät 22 QR-koodi
5 Poistokouru 23 Akkulokero
6 Vetopyörät 24 Akku
7 Ohjauspaneeli 25 Akun salpa
8 USB-portti 26 Virta pois päältä.
9 Mukiteline 27 Virta päälle
10 Leikkuupöytä 28 Virta-avaimen reikä
11 Nurmisuobarullat 29 Pultti
12 Leikkuupöydän 30 Aluslevy korkeuden 31 Terä säätövipu 32 Puutarho
13 Istuinpaneeli 22 Pukuliatin
14 Istuimen pistoke 35 Pintalman 24 Resulitäntä
15 Silppurin kansi
16 Laakerin rengas
17 Kiinnityspidikkeet
18 Asennustanko

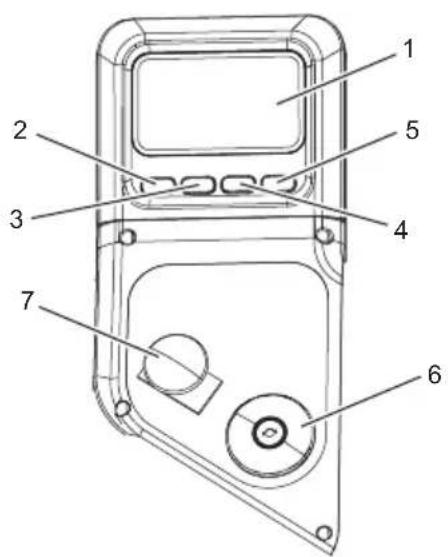

1.2 OHJAUSPANEELI

Varmista, että kokoat koneen oikein ennen käyttöä.

#	Nimi Toiminto
1	Digitaali- nen näyttö	Näytössä näkyvät tärkeät sähköjär- jestelmätiedot. Katso täydelliset tie- dot Sähkö-osiosta.
2	Terän moottorin nopeuden säätö / pal- uu	Säädä terän nopeutta (syklistä), kun se on kotisivulla. Paina painiketta palataksesi edelliselle sivulle.
3	Valikon na- vigointi / si- vu ylös	Käännä digitaalinen näyttö viimei- selle sivulle. Takaisin aloitusnäyttöön.
4	Lampun kytkin / si- vu alas	Kytke lamput päälle / pois päältä, kun se on kotisivulla. Käännä digitaalinen näyttö seuraavalle sivulle.
5	Ajonopeu- den säätö / vahvistus	Säädä ajonopeutta (syklinen), kun se on kotisivulla. Vahvista painamalla painiketta.
6	Virtakytkin Kytkintä käytetään ruohonleikkurin kytkemiseen päälle ja pois päältä.
7	Leikkuu- pöydän ter- ien päälle / pois päältä -kytkin (PTO)	Tämä kytkin kytkee terämoottorit. Ve- dä kytkin ylös kytkeäksesi moottorit ja paina kytkin alas sammuttaaksesi moottorit.

i TÄRKEÄÄ

Älä koskaan kytke terämoottoreita, kun leikkuupöytä on kuormitettuna. Moottorit tai leikkuupöytä voivat vaurioitua.

Suomi

VAROITUS

• Jos koneen osissa on vaurioita, älä käytä konetta.
• Jos osia puuttuu, älä käytä konetta.

• Jos osat ovat vaurioituneet tai puuttuvat, ota yhteyttä huoltokeskukseen.

• Avaa pakkaus.

• Lue laatikossa oleva dokumentaatio.
• Poista kaikki irralliset osat laatikosta.
• Poista kone laatikosta.
• Hävitä laatikko ja pakkausmateriaali paikallisten määräysten mukaan.

VAROITUS

Älä aseta akkua oman turvallisuutesi takia ennen kuin työkalu on täydellisesti koottu.

3 ASENNUS

3.1 ASENNA ISTUIN

Katso kuva 3

1. Aseta istuinkokoonpano istuinpaneelin päälle ja kohdista reiät kuvan osoittamalla tavalla.
2. Asenna pultit, aluslevyt ja mutterit ja kiristä tiukalle.
3. Kiinnitä holkit muttereihin.
4. Varmista, että istuin on tukevasti paikallaan.
5. Liitä istuimen pistoke koneeseen.

3.2 SILPPURIN KANNEN ASENTAMINEN

Katso kuva 4

Ruohonleikkuri on määritetty sivulle poistoon toimitettaessa. Jos halutaan käyttää silppuria:
1. Aseta silppurin kansi ruohonleikkurin kotelon kielekkeeseen.
2. Kohdista silppurin kannen reiät ruohonleikkurin kotelon reikiin.
3. Asenna ja kiristä pultit, ruuvit, kiinnityspidikkeet ja laakerin rengas kuvan osoittamalla tavalla.

3.3 OHJAUKSEN OHJAUSVIVUN ASENTAMINEN

Katso kuva 5-6

VAROITUS

Vasen ja oikea ohjausvipu on säädettävä siten, että ne ovat kohdakkain toistensa kanssa vapaa-asennossa. ÄLÄ KOSKAAN asenna ohjausvipuja epäsymmetriseen käyttökorkeuteen.

1. Nosta toista ohjauksen ohjausvipua kohdistaaksesi vivun reiät vastaavan asennustangon reikien kanssa.
2. Valitse haluamasi ohjausvivun käyttökorkeus. Työnnä ruuvi reikään yhdessä aluslevyn kanssa.
3. Kiinnitä ohjausvipu avaimella (13 x 16 mm).
4. Kokoa toinen ohjauksen ohjausvipu samalla tavalla.

VARO

Älä asenna ohjauksen ohjausvipua käänteisesti.

Suomi

3.3.1 OHJAUKSEN OHJAUSVIVUT

Kaksi vipua ohjaa ruohonleikkurin nopeutta, suuntaa, pysähtymistä, vapaata lukitusta ja seisontajarrua. Vipuja käytetään ohjaamiseen, kiihdyttämiseen, hidastamiseen, pysäyttämiseen ja suunnan vaihtamiseen. Kun ohjausvivut ovat seisontajarruasennossa, ruohonleikkuri ei liiku.

i HUOMAA

Aja aina molemmilla käsillä. Älä aja vain yhdellä kädellä.

1. Käy Fleet Managementin verkkosivustolla: fleet.cramertools.com
2. Luo tili ja kirjaudu sitten sisään.
3. Kutsu muita organisaatiosi käyttäjiä.
4. Skannaa QR-koodi, lataa sovellus ja kirjaudu sisään.
5. Lisää laite. Etsi sarjanumero, pariliitoskoodi ja QR-koodi tämän käyttöoppaan ajoneuvoa vastaavasta tarrasta. Skannaa QR-koodi tai kirjoita manuaalisesti.

3.4 VAPAA-ASENNON OHITUSNUPPI

FI

Katso kuva 7-8

1. Vedä vapaa-asennon ohitusnuppeja ulospäin ja sitten alaspäin pyörän lukituksen avaamiseksi.
2. Lukitse pyörät siirtämällä vapaa-asennon ohitusnupit takaisin paikalleen.

VAROITUS

Älä koskaan aja ruohonleikkuria vapaa-asennon ohitusnupin ollessa käytössä. Asenna vapaa-asennon ohitusnuppi aina alkuperäiseen paikkaan ennen ruohonleikkurin ajamista! Jos nuppia ei asenneta takaisin, ruohonleikkuri voi vaurioitua pahasti ja ruohonleikkurin takuu mitätöityy!

VAROITUS

Älä koskaan avaa vapaa-asennon ohitusnuppia, kun kone toimii rinteessä!

3.5 NURMISUOJARULLAT

Katso kuva 2

Nurmisuobarullasarjat ovat vakio-osia Cramer laitteissa. Nurmisuobarullat on suunniteltu minimoimaan maanpinnan vaurioituminen leikattaessa vaikeaa, epätasaista maastoa. Kun olet asettanut leikkuukorkeuden, säädä nurmisuojarullat siten, että ne ulottuvat leikkuupöydän alle, mutta eivät kosketa maata. Niiden pitäisi olla aina vähintään 0,6–1,9 cm leikkuupöydän alapuolella. Kun laite on tasaisella, vaakasuoralla alustalla, rullien asentoa voidaan säätää ylös tai alas 1,9–4,4 cm terän pinnan alapuolelle tarpeen mukaan. Siirrä rullia ylös tai alas käyttämällä rullien kiinnityskannattimissa olevia akselin kiinnitysreikiä (jos käytössä mallissa).

4 KÄYTTÖOHJEET

4.1 ENNEN KÄYTTÖÄ

4.1.1 SÄÄDÄ ISTUIN

Katso kuva 11

VAROITUS

Varmista, että istuinkaukalo on kiinnitetty kunnolla ennen jokaista käyttökertaa, jotta istuin ei pääse liikkumaan/kallistumaan leikkurin kallistuessa tai kaatuessa.

1. Työnnä ohjauksen ohjausvivut ulospäin SEISONTAJARRU-asentoon ennen istuimen säätämistä.
2. Istu istuimelle ja nosta istuimen säätövipua.

Suomi

1. Pidä vipua ja liu'uta istuin haluttuun asentoon.
2. Vapauta vipu ja varmista, että istuin on lukittu paikalleen ennen ruohonleikkurin käyttöä.

VAROITUS

Varmista, että istuin on lukittu paikoilleen ennen ruohonleikkurin käyttöä. Istuin, joka ei ole turvallinen, voi aiheuttaa käyttäjän siirtymisen ja ruohonleikkurin hallinnan menettämisen ja johtaa mahdolliseen kuolemaan tai vakavaan henkilövahinkoon.

4.1.2 LEIKKUUPÖYDÄN LEIKKUUKORKEUDEN SÄÄTÄMINEN

Katso kuva 12

Ennen kuin käytät ruohonleikkuria, nosta leikkuupöydän korkeus nurmikollesi parhaiten sopivaan leikkuuasentoon.

Leikkuupöydän korkeutta voidaan säätää välillä 3.81-11.4 cm. Leikkuupöytää on nostettava leikkuun aikana, jotta vältetään cannot, kivet tai muut esteet, jotka voivat vaurioittaa ruohonleikkurin leikkuupöytää.

VARO

Pidä leikkuupöydän korkeuden säätövipua tiukasti, kun asetat leikkuupöydän korkeutta, ja vapauta se vasta, kun se on kiinnitetty haluttuun paikkaan. Vivun nopea irti päästäminen voi aiheuttaa käyttäjän käden puristus- tai vetämisvaaran.

1. Pysäytä leikkuri ja pysäytä terät.
2. Käännä avain OFF-asentoon ja aseta seisontajarru.
3. Kun haluat nostaa leikkuupöytää, tartu leikkuupöydän korkeuden säätövipuun, työnnä vasemmalle irrottaaksesi sen aukosta, siirrä sitä leikkurin takaosaa kohti ja työnnä sitten oikealle aukkoon varmistaaksesi sen.
4. Kun haluat laskea leikkuupöydän, tartu leikkuupöydän korkeuden säätövipuun, työnnä vasemmalle irrottaaksesi sen aukosta, siirrä sitä leikkurin etuosaa kohti, työnnä sitten oikealle aukkoon kiinnittääksesi.

4.1.3 SÄÄDÄ OHJAUSVIVUT

Ohjausvipuja voidaan säätää kuljettajan mukavuuden lisäämiseksi. Löysäämällä kantaruuvit, jotka kiinnittävät ylemmän ohjausvivun alempaan vipuun, ylempää ohjausvipua voidaan kääntää käyttäjän henkilökohtaisten mieltymysten mukaan. Ohjausvivut on säädettävä siten, että ne ovat kohdakkain toistensa kanssa vapaa-asennossa.

4.1.4 AKUN ASENTAMINEN

Katso kuva 13

Tarkista akun varaustason merkkivalo varmistaaksesi, että ruohonleikkurin akut ovat täyteen ladattuja. Katso lisätietoja akun käyttöoppaasta.

1. Nosta istuinpaneeli.
2. Nosta paristolokeron kansi.
3. Asenna akku paristokoteloon.

VAROITUS

Kohdista akun ulokkeet akkuporttiin. Varmista, että akun salpa napsahtaa akkulokeroon kunnolla.

4.1.5 ENNEN KONEEN KÄYTTÖÄ

• Varmista, että työalueella ei ole lapsia, sivullisia ja lemmikkieläimiä.
• Tyhjennä työalue kohteista, jotka voivat sinkoutua ruohonleikkurin teristä.
  • Tarkista jarrujen toiminta.
  • Tarkista rengaspaineet.
  • Tarkista löysät kiinnikkeet.
• Tarkista, että kaikki suojukset ovat paikoillaan ja toimivat oikein.
  • Puhdista roskat leikkurista.
• Testaa turvalukitusjärjestelmä.
• Säädä istuin haluttuun asentoon.
  • Tarkista akun varaustaso.

Suomi

4.1.6 TURVAKÄYNNISTYKSEN LUKITUSJÄRJESTELMÄ

Kone on varustettu turvakäynnistyksen lukitusjärjestelmällä, joka koostuu seisontajarrun kytkimistä, käyttäjän läsnäolokytkimestä ja leikkuupöydän terien ON ja OFF-kytkimestä.

Ruohonleikkurin turvakäynnistyksen lukitusjärjestelmä on suunniteltu suojaamaan myös käyttäjää ja muita vahingoilta, jotka johtuvat vetovoimajärjestelmän tahattomasta käynnistymisestä.

Tarkista ruohonleikkurin turvakäynnistyksen lukitusjärjestelmä päivittäin ennen käyttöä. Tämä järjestelmä on ruohonleikkurin tärkeä turvaominaisuus. Se tulee korjata välittömästi, jos se ei toimi. Koneessa on erillinen käyttäjän läsnäolokytkin, joka pysäyttää ajojärjestelmän ja leikkuupöydän moottorit, jos käyttäjä nousee jostain syystä pois istuimelta ruohonleikkurin ollessa toiminnassa. Tämä on turvaominaisuus, joka on suunniteltu estämään koneen karkaaminen tai tahaton sotkeutuminen.

VAROITUS

Turvalukitusjärjestelmää ei saa irrottaa tai ohittaa. Tämä saattaa aiheuttaa koneen odottamattoman toiminnan, mikä voi johtaa henkilövahinkoon.

Järjestelmän tarkastaminen:

1. Käyttäjän on oltava istuimessa, kun testataan käyttäjän läsnäolokytkintä.
2. Käynnistä kone kääntämällä avainta.
3. Vedä ohjauksen ohjausvivut pysäköintipaikkoihin.
4. Vedä PTO-kytkin ylös moottorin käynnistämiseksi.
5. Nouse hitaasti istuimelta. Leikkuupöydän teräjärjestelmän pitäisi pysähtyä.
6. Jos leikkuupöydän teräjärjestelmä ei pysähdy käyttäjän noustessa pois istuimelta, eikä syytä siihen löydy, ota yhteyttä Cramer jälleenmyyjään välittömästi.

4.2 KONEEN KÄYTTÄMINEN

4.2.1 KONEEN KÄYNNISTÄMINEN

Katso kuva 14

i HUOMAA

Tyhjennä alue sivullisista ennen ruohonleikkurin käyttöä. Jos joku tulee leikkuualueelle, lopeta heti, äläkä jatka leikkaamista ennen kuin sivulliset poistuvat alueelta.

1. Nosta ruohonleikkurin leikkuupöytä korkeimpaan asentoon.
2. Aseta virta-avain ja käännä ON-asentoon.
3. Vedä oikeaa ja vasenta ohjauksen ohjausvipua sisäänpäin.
4. Vedä leikkuupöydän PTO-kytkintä käynnistääksesi leikkuuterät leikkaamista varten.

i HUOMAA

Kytke terät päälle vain, kun ohjauksen ohjausvivut ovat VAPAA-asennossa! ÄLÄ KOSKAAN kytke teriä koneen liikkuessa!

1. Aseta ohjauksen ohjausvivut eteenpäin (D) -asentoon ja aja haluttuun leikkuupaikkaan.

i HUOMAA

Ole varovainen ylittäessäsi sorapolkuja tai ajoteitä. Ennen ylitystä kytke terät pois päältä ja nosta leikkuupöytä korkeimpaan asentoon, jotta sinkoutumisten mahdollisuus on mahdollisimman pieni. Aja hitaasti välttääksesi pidon ja hallinnan menetyksen.

i HUOMAA

Älä yritä muuttaa toimintasuuntaa, kun ruohonleikkuri on liikkeessä. Anna koneen pysähtyä täysin ennen leikkuusuunnan vaihtamista.

Suomi

i HUOMAA

Ohjauksen ohjausvivut nousevat takaisin kohti vapaa-asentoa, jos vapautat ne, mutta sinun on silti ohjattava niitä manuaalisesti päästäksesi vapaa-asentoon.

4.2.2 KONEEN AJAMINEN

Kun vetokäyttöjärjestelmä on käynnistetty, kytke ohjausvivut päälle ja ohjaa seuraavasti:

VAROITUS

Ole aina tietoinen siitä, mitä koneen takana on, ennen kuin peruutat. Älä leikkaa taaksepäin, ellei se ole ehdottoman välttämätöntä. Katso aina alas ja taakse ennen peruuttamista sekä peruuttamisen aikana.

VAROITUS

Ohjausvipujen nopeaa liikettä ei suositella, koska sähköjärjestelmän komponentit voivat silloin vaurioitua.

• Ajat eteenpäin työntämällä ohjauksen ohjausvipuja saman verran eteenpäin.
• Ajat taaksepäin vetämällä ohjauksen ohjausvipuja saman verran taaksepäin.
• Käännyt vasemmalle siirtämällä oikeaa ohjausvipua vapaa-asennosta eteenpäin enemmän kuin vasenta ohjausvipua.
• Käännyt oikealle siirtämällä vasenta ohjausvipua vapaa-asennosta eteenpäin enemmän kuin oikeaa ohjausvipua.
• Jos haluat tehdä käännöksen paikallaan, siirrä toista ohjauksen ohjausvipua eteenpäin ja toista ohjauksen ohjausvipua taaksepäin. Tämä sallii vetopyörien pyörimisen vastakkaisiin suuntiin.
• Pysäytät tai vähennät nopeutta siirtämällä ohjauksen ohjausvivut vapaa-asentoon. Kun ajat eteenpäin, vedä ohjausvipuja varovasti taaksepäin. Kun peruutat, työnnä ohjausvipuja varovasti eteenpäin.

• Hätäpysäytykseen on olemassa kaksi menetelmää, joita voidaan käyttää:

• Kun ajat eteenpäin tai peruutat, aseta ohjauksen ohjausvivut välittömästi seisontajarruasentoon. Kun leikkaat taaksepäin, työnnä ohjausvipuja varovasti eteenpäin ja vältä äkillisiä liikkeitä. Mikä tahansa äkillinen liike voi aiheuttaa ruohonleikkurin etuosan irtoamisen maasta, mikä johtaa mahdolliseen hallinnan menetykseen aiheuttaen siten vakavan vamman tai kuoleman.

• Käännä virta-avain OFF-asentoon. Tämä sammuttaa vetokäyttöjärjestelmän ja leikkuupöydän käyttöjärjestelmän.

- Jos haluat tehdä kolmen pisteen käännöksen oikealle, siirrä vasenta ohjausvipua vapaa-asennosta eteenpäin enemmän kuin oikeaa ohjausvipua ja aloita kääntyminen. Vedä seuraavaksi ohjausvipuja taaksepäin, kunnes ne ovat vapaa-asennon ohi ja kone alkaa liikkua taaksepäin. Vedä oikeaa ohjausvipua vapaa-asennosta taaksepäin enemmän kuin vasen ohjausvipu, kunnes koneen takaosa on kääntynyt ympäri. Työnnä sitten ohjausvivut eteenpäin, kunnes ne molemmat ovat vapaa-asennon ohi ja kone alkaa liikkua eteenpäin. Työnnä vasenta ohjausvipua vapaa-asennosta eteenpäin enemmän kuin oikea ohjausvipu ja lopeta käännös.

- Lisää nopeutta suurentamalla ohjausvivun etäisyyttä vapaa-asennosta. Mitä kauempana ohjausvivut ovat vapaa-asennosta eteenpäin, sitä nopeammin kone kulkee eteenpäin. Mitä kauempana ohjausvivut ovat vapaa-asennosta taaksepäin, sitä nopeammin kone peruuttaa.

Suomi

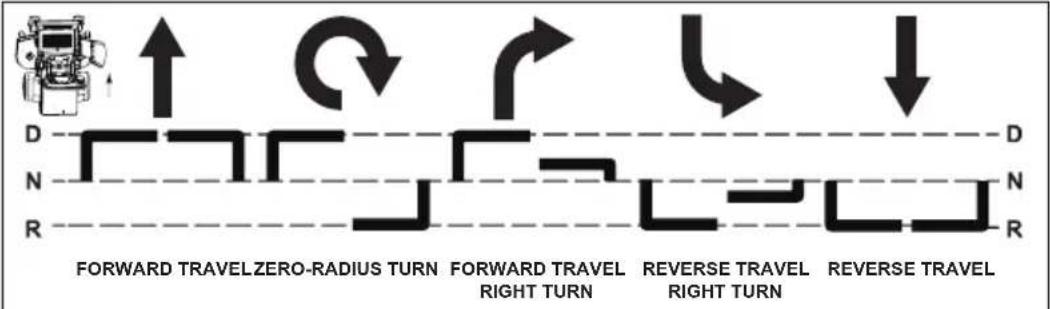

RUOHONLEIKKURIN ETUPÄÄ ON TÄHÄN SUUNTAAN

Nuolien suunta ilmaisee ruohonleikkurin liikkumissuunnan

Vasen ohjauksen ohjausvipu

Oikea ohjauksen ohjausvipu

4.2.3 KONEEN PYSÄYTTÄMINEN

FI

VAARA

Älä koskaan tee äkillisiä pysähdyksiä tai käännä suuntaa äkillisesti etenkään rinteessä. Ohjaus on suunniteltu reagoimaan herkästi. Ohjausvipujen nopea liike jompaankumpaankin suuntaan voi aiheuttaa koneen reaktion, joka voi aiheuttaa vakavan vamman.

1. Palauta ohjauksen ohjausvivut vapaa-asentoon. Työnnä ohjauksen ohjausvivut ulospäin seisontajarruasentoon.
2. Kytke leikkuupöydän terät pois päältä painamalla terien ON/OFF-kytkin (PTO) alas.
3. Käännä virtakytkimen avain OFF-asentoon.

VARO

Virta-avain on suositeltavaa poistaa koneesta, jotta kone ei käynnisty vahingossa.

4.2.4 KÄYTÄ USB-PORTTIA

Katso kuva 15

USB-latausportti tarjoaa 5 voltin DC-lataustehon jopa 2,1 ampeerilla matkapuhelimellesi, MP3-soittimelle tai muille USB-laitteille. Katso laitteesi käyttöoppaasta erityiset latausvaatimukset.

Kytke USB-kaapelin (ei mukana) toinen pää laitteeseesi ja toinen pää ruohonleikkurin USB-latausporttiin aloittaaksesi laitteesi lataamisen.

i HUOMAA

Nimellisarvoltaan yli 2,1 ampeerin laitteiden latausyritys voi vahingoittaa USB-latausporttia ja/tai ruohonleikkuria.

i HUOMAA

USB-porttiin kytketään virta vasta, kun kone käynnistyy.

VAROITUS

Älä koskaan käytä kuulokkeita tai mitään elektronista laitetta, kuten älypuhelinta tai tablettia, kun käytät ruohonleikkuria. Tarkkaamaton käyttö voi johtaa onnettomuuteen, joka voi aiheuttaa käyttäjän tai sivullisen kuoleman tai vakavan henkilövahingon.

Suomi

4.2.5 KÄYTTÖEHDOTUKSIA

VAARA

Ennen käyttöä käyttäjän tulee tuntea perusteellisesti koneen oikea käyttö ja toiminta, hänen tulee lukea huolellisesti koko käyttöopas ja hänen on kokeiltava hitaita liikkeitä perehtyäkseen toimintaan ennen normaalien nopeuksien käytön yrittämistä. Kokematon käyttäjä ei saa leikata rinteissä tai epätasaisessa maastossa.

VAROITUS

Jos menetät ohjauksen hallinnan koneen käytön aikana, aseta ohjauksen ohjausvivut välittömästi seisontajarruasentoon ja käännä virta-avain OFF-asentoon. Tarkasta kone ja ota yhteyttä Cramer jälleenmyyjään ongelman ratkaisemiseksi ennen käytön jatkamista.

VAROITUS

Laitteen ohjausvivut reagoivat herkästi. Sujuvan toiminnan varmistamiseksi liikuta vipuja hitaasti välttäen äkillisiä liikkeitä. Taito ja käytön helppous tulevat käytännön ja kokemuksen myötä. Kone voi pyörähtää erittäin nopeasti. Ole varovainen käännöksiä tehdessäsi ja hidasta ennen jyrkkiä käännöksiä.

Kokemattomilla käyttäjillä voi olla taipumus ohjata liikaa ja menettää hallinta. Suosittelemme hitaita harjoitteluliikkeitä koneen ominaisuuksiin tutustumiseksi ennen normaalinopeuksisen käytön yrittämistä.

VAROITUS

Syviä laskeutumia tai kohollaan olevia esteitä (kuten vesikouruja tai reunakiveyksiä) ei saa lähestyä suoraan suurella nopeudella yrittämällä "hypätä" yli, koska käyttäjä voi sinkoutua laitteesta ulos. Lähesty hitaalla nopeudella ja käännä yksi vetopyörä esteeseen. Jatka kulmassa, kunnes pyörä irtoaa, ja käännä sitten vastakkainen pyörä ympäri.

Kun käännyt pehmeällä tai märällä nurmella, pidä molemmat pyörät pyörimässä joko eteenpäin tai taaksepäin. Pysähtyneen pyörän kääntäminen voi vahingoittaa nurmea. Pidä terät terävinä. Monet virheellisiin leikkuukuvioihin liittyvät ongelmat johtuvat tylsistä tai väärin teroitetuista teristä. Terän terävyys tulee tarkistaa päivittäin.

VAARA

Älä koskaan työskentele terien kanssa, kun avain on virtalukossa. Aseta leikkuupöydän terien ON/OFF-kytkin (PTO) aina pysäytettyyn asentoon, aseta ohjausvivut seisontajarruasentoon ja käännä avain OFF-asentoon ja irrota avain kytkinlukosta. Estä leikkurin liike, kun sinun on työskenneltävä sen alla. Käytä käsineitä teriä käsitellessäsi. Tarkista aina terän vauriot, jos ruohonleikkuri osuu kiveen, oksaan tai muuhun vieraaseen esineeseen leikkaamisen aikana.

• Ohjaa ruohonpoisto oikealle pois leikkaamattomalta alueelta. Valitse leikkuutapa, joka ohjaa ruohon poiston leikkuualueen ulkopuolelle. Yleensä tämä tarkoittaa käyttöä, jossa käännökset ovat vasemmalle, koska purkaminen tapahtuu oikealle sivulle. Joka tapauksessa vältä ruohon poistamista leikkaamattomalle alueelle, koska ruoho leikataan silloin "kahdesti". Leikkaus kahdesti kuormittaa konetta tarpeettomasti ja heikentää leikkuutehoa.
• Kun leikkaat nurmikkoa ensimmäistä kertaa, jätä ruoho hieman normaalia pidemmäksi, jotta vältät epätasaisen nurmikon leikkaamisen paljaaksi. Mikäli mahdollista, on parasta käyttää samaa leikkuukorkeutta kuin aiemmin. Kun leikattava ruoho on yli 152 mm:n pituista, ruoho kannattaa ehkä leikata kahteen kertaan hyvän leikkuulaadun varmistamiseksi.
• Normaalin ruohonleikkuun aikana leikkaa vain noin 38 mm ruohon pituudesta. Suuremman pituuden leikkaamista ei suositella, ellei ruoho ole harvaa tai ole myöhäinen syksy.
  • Vaihtele leikkuusuuntaa leikkausten välillä, jotta ruoho kasvaa suoraan ja leikkuujätteet jakautuvat paremmin.
• Muista, ruoho kasvaa eri nopeuksilla eri vuodenaikoina. Leikkaa ruoho useammin alkukeväällä, jotta leikkuukorkeus pysyy samana. Vähennä leikkuukertoja keskikesällä, jolloin ruohon kasvu hidastuu. Jos et pysty leikkaamaan ruohoa säännöllisin väliajoin, käytä ensin korkeaa leikkuukorkeutta ja leikkaa sitten uudelleen kahden päivän kuluttua pienemmällä leikkuukorkeudella.
• Nosta ruohonleikkurin leikkuukorkeutta, jos ruohonleikkurin leikkuuleveys on leveämpi kuin edellisen ruohonleikkurin. Näin varmistat, ettet leikkaa epätasaista nurmikkoa liian lyhyeksi.

Suomi

• Nosta ruohonleikkurin leikkuukorkeutta, jos ruoho on hieman normaalia pidempää tai jos sen kosteusaste on korkea. Leikkaa se sitten uudestaan alemman leikkuukorkeuden ollessa asetettuna.
• Jos koneen eteenpäin suuntautuva liike on pysäytettävä kesken leikkuun, nurmikolle voi pudota leikkuujätettä. Tämän välttämiseksi siirry aiemmin leikatulle alueelle terät kytkettyinä.
• Lataa akku välittömästi, jos koneen akkuteho on alle 5 %.

Mallin nro	Akun kapasiteet-ti	Toimenpide	Akun kapasiteet-ti	Toimenpide
82ZT107 ≤5%		Suurin ajonopeus on 6.4 km/t.	≤5%	Toimiva terä pysähtyy automaattisesti. Laite tu-lee välittömästi palauttaa akun latausalueelle ja liit-tää akkulaturiin.

- Anna moottoreiden jäähtyä 30 minuuttia. Jos käyttömoottori ylittää ohjelmoidun lämpötilan, moottorin nopeus laskee. Jos lämpötila jatkaa nousuaan, käyttömoottori sammu korkeammalla ohjelmoidulla lämpötilalla.

4.2.6 KÄYTTÖ RINTEESSÄ

Katso kuva 16

Rinteet ovat merkittävä tekijä hallinnan menetyksessä ja koneen kaatumisessa, joka voi johtaa vakavaan loukkaantumiseen tai kuolemaan. Kaikki rinteet vaativat erityistä huolellisuutta. Jos et pysty peruuttamaan rinnettä ylöspäin tai tunnet olosi epävarmaksi, älä leikkaa rinnettä.

• Liiku valmistajan suosittelemaan suuntaan rinteissä. Ole varovainen, kun käytät lähellä laskevia rinteitä.
• Älä käytä konetta missään olosuhteissa, joissa vetovoima, ohjaus tai vakaus on kyseenalainen. Renkaat voivat luistaa vaikka pyörät pysähtyisivät.
• Pidä kone aina vaihteet päällä liikkuessasi rinnettä alaspäin. Älä vaihda vapaalle alamäessä.

- Ole erityisen varovainen, jos käytät konetta rinteissä.

- Älä irrota tai muuta pyöriä.

- Varo reikiä, vakoja, kuoppia, kiviä ja muita piilossa olevia kohteita. Epätasainen maanpinta saattaa kaataa koneen. Korkea ruoho voi peittää esteitä.

- Poista kaikki esteet kuten kivet, puiden oksat, roskat jne.

- Liiku aina rinteissä hitaasti ja asteittain. Älä tee äkillisiä muutoksia nopeuteen tai suuntaan.

- Vältä käynnistämistä ja pysäyttämistä rinteessä. Jos renkaat menettävät pidon, pysäytä terät ja jatka hitaasti suoraan alaspäin rinnettä.

- Leikkaa turvallisen etäisyyden (vähintään 3 metriä) päässä pudotuksista, tukimuureista, kuivatusojista, penkereistä, vedestä ja muista vaaroista välttääksesi pyörän putoamisen reunan yli tai maan pettämisen. Tämä vähentää koneen äkillisen kaatumisen vaaraa, mikä voi aiheuttaa vakavan loukkaantumisen tai kuoleman.

- Käytä rinteissä, pudotusten, jyrkkien penkereiden, ojien tai veden lähettyvillä työnnettävää ruohonleikkuria tai käsikäyttöistä trimmeriä.

- Älä leikkaa märkää ruohoa. Heikentynyt pito voi aiheuttaa liukumista ja ohjauksen hallinnan menettämisen.

- Älä hinaa konetta rinteissä. Hinattavan kaluston paino voi aiheuttaa pidon ja hallinnan menetyksen.

- Jos ruohonleikkurin renkaat menettävät pidon rinteessä ajettaessa, pysäytä leikkuupöydän vetolaite, aseta ohjausvivut seisontajarruasentoon, käännä virta-avain OFF-asentoon, irrota avain ja pyydä apua.

- Älä koskaan tee äkillisiä käynnistyksiä, pysäytyksiä, käännöksiä tai peruutuksia etenkään rinteissä. Ohjaus on suunniteltu reagoimaan herkästi. Ohjausvipujen nopea liike jompaankumpaankin suuntaan voi aiheuttaa koneen reaktion, joka voi aiheuttaa vakavan vamman.

- Älä koskaan pysähdy äkillisesti, kun peruutat rinteissä. Tämä toimenpide voi aiheuttaa koneen reaktion, joka voi johtaa vakavaan fyysiseen vammaan.

• , Cramer Ruohonleikkuri pystyy toimimaan vaakasuoraan (poikittain) kohtuullisissa rinteissä. Kun työskentelet korkeintaan 15 asteen rinteissä, varo kaikkia olosuhteita, jotka voivat aiheuttaa ruohonleikkurin vetopyörien pidon menettämisen, mikä voi johtaa koneen hallinnan menettämiseen. Käyttäjä ei saa työskennellä rinteissä ennen kuin hän on perehtynyt laitteeseen perusteellisesti.

Älä työskentele kaltevuudeltaan yli 15 asteen rinteissä.

Suomi

Katso rinneopas, kun määrität leikattavan rinteen kaltevuuden. On erittäin suositeltavaa, että kuljettaja ajaa koneen pois rinteestä noudattaen äärimmäistä varovaisuutta, jos havaitaan merkkejä pyörien luistamisesta. Odota, kunnes ongelman aiheuttanut tilanne on ratkaistu, ennen kuin yrität ajaa rinteessä uudestaan. Maastoolosuhteet voivat vaikuttaa pitoon, mikä voi johtaa koneen hallinnan menetykseen. Joitakin varottavia olosuhteita ovat:

1. Märkä maasto
2. Maan painaumat (esim. reiät, urat, huuhtoumat)
3. Multakummut
4. Tietyntyypiset maaperät (esim. hiekka, muta, sora, savi)
5. Ruohon tyyppi, tiheys ja korkeus
6. Erittäin kuivat olosuhteet
7. Rengaspaine

Ruohonleikkuriin asennetut lisälaitteet vaikuttavat myös tapaan, jolla se käyttäytyy rinteessä. Huomaa, että kunkin lisälaitteen ominaisuudet vaihtelevat.

Nämä ovat vain muutamia esimerkkejä tilanteista, joissa rinteessä työskennellessä on noudatettava varovaisuutta. On monia muitakin, mutta niitä on liian monta mainittavaksi. Muista aina olla erittäin varovainen ajaessasi missä tahansa rinteessä.

5 SÄHKÖJÄRJESTELMÄ

5.1 SÄHKÖJÄRJESTELMÄN TURVALLISUUS

• Poista avain ja akut ja lue käyttöohje ennen laitteen säätämistä tai korjaamista.
• Poista aina avain ja akut ennen kuin työskentelet tällä laitteella.
• Poista aina avain ja akut, kun kuljetat laitetta.
• Poista laitteesta leikkuujätteet, lehdet, lika ja muut roskat. ÄLÄ suihkuta vettä laitteen puhdistamiseksi. Käytä vain paineilmaa. Käytä riittäviä silmä- ja kuulonsuojaimia laitetta puhdistaessasi.
• Käytä aina suojalaseja ja suojavarusteita akun lähellä. Käytä eristettyjä työkaluja.
• Puhdista akkutila, käyttömoottoritila, leikkurin leikkuupöytä, istuin jne. kaikesta liasta ja roskista. Älä käytä liuottimia, voimakkaita puhdistusaineita tai hankausaineita.
• Kun avain ON-asennossa, ruohonleikkurin terä voi kytkeytyä, kun leikkuupöydän terien ON/OFFkytkin (PTO) on kytketty, vaikka käyttömoottori ei toimisikaan. Pidä sivulliset poissa alueelta, kun kytket leikkuupöydän terän ON/OFF-kytkimen.
• Kaikki huolto- ja varastointitilat tulee tuulettaa asianmukaisesti sovellettavien palomääräysten ja -säännösten mukaisesti palovaaran välttämiseksi.
• Akkujen lähellä ei saa olla liekkejä, kipinöintiä tai tupakointia.
• Pidä akut poissa lasten ulottuvilta.
• Pidä suojakilvet, kannet ja suojukset aina paikoillaan ja kunnolla kiinnitettyinä. Jos ne vaurioituvat, korjaa tai vaihda ne välittömästi. Älä koskaan muuta tai poista turvalaitteita.

5.2 SÄHKÖJÄRJESTELMÄN TIEDOT

, Cramer Ruohonleikkuri saa virtaa 82 voltin sähköjärjestelmästä. Se koostuu seuraavista osista:

1. Terän ohjain (1)
2. Terän moottori (2)
3. Käyttöohjain1)
4. Kiihdytin - oikea (1)
5. Kiihdytin - vasen (1)
6. Digitaalinen näyttö (1)
7. Pyörän moottori (2)
8. Akku (1)

5.3 DIGITAALINEN NÄYTTÖ

Ohjauspaneelissa sijaitsevan digitaalisen näytön tehtävänä on tarjota tietoja sähköjärjestelmästä käyttäjälle. Se antaa yksityiskohtaista tietoa kuvioiden, koodien ja numeroiden muodossa.

#NimiToiminto
1 4G GPS signaali
2 Gree Gini ld
3 Yhteensä: 350 t		Ajoneuvon käyttöaika
4 Istuin on suljettu.
5 LED-

#NimiToiminto
6 Seisc rru on kytketty.
7 Terän nõneus
8 Ajonc
9 80 %. Akun prosenttiosuus

6VIRHEET

CANBUS-järjestelmä suojaa käyttäjää ja konetta, kun se havaitsee ongelman. Kun kone tai komponentti sammutetaan, se ilmoittaa, että virhe on tapahtunut, ja tämä virhe näkyy digitaalisessa näytössä. Kaikissa sähkövirheissä on kirjainkoodi, jota seuraa numero. Ensimmäinen kirjain kuvaa järjestelmää, joka aiheutti virheen tämän kaavion mukaisesti:

NimiMerkitys
TR Käyttäjän oikea ohjain ja moottori
TL Vasen ohjain ja moottori
PMU Virranhallintayksikkö (akkukotelossa)
ML Vasemman terän moottorin ohjain
MR Oikean terän moottorin ohjain

6.1 VIRHEKOODI

VirhekoodiKuvausRatkaisu
TR1 Moottorin paikannusvirhe Käynnistä virtalähde uudelleen.
TR2 Käyttömoottori pysähtyi Tarkista, ovatko vetopyörät jumissa ja käynnistä virtalähde uudelleen.
TR3 Moottorin alhaisen nopeuden suo-jaus		Käynnistä virtalähde uudelleen.
TR4 Moottorin ylnopeuden suojaus Käynnistä virtalähde uudelleen.
TR5 Moottorin Hall-anturin virhe Tarkista, että käyttöohjaimen Hall-ilmiöliitin on kytketty oikein, ja käynnistä sitten virtalähde uudelleen.
TR6 Ohjaimen vaiheen menetys Tarkista, että käyttöohjaimen moottorikaapelit on kytketty oikein, ja käynnistä sitten virtalähde uudelleen.
TR7 Avoimen MOSFET-piirin virhe Jos kohtaat tämän ongelman, ota yhteyttä jakelijaasi ratkaisun löytämiseksi.
TR8 Ohjaimen alijännite Jännite on liian alhainen. Lataa akku ennen käyttöä.
TR9 Ohjaimen ylijännite Jännite on liian korkea. Käynnistä virtalähde uudelleen.
TR10 Akun alhainen lämpötila Akkulokeron ja akun lämpötila on liian alhainen. Käytä konetta sopivassa lämpötilassa ja käynnistä virtalähde uudelleen.
TR11 PMU-ylilämpötila Korkea akun lämpötila		Paristolokeron ja akun lämpötila on liian korkea. Odota, että akku jäähtyy, ja käynnistä sitten virtalähde uudelleen.
TR12 Moottorin ylikuumeneminen Moottorin lämpötila on liian korkea. Odota, että moottori jäähtyy ja käynnistä sitten virtalähde uudelleen.
TR13 Ohjaimen yllämpötila Säätimen lämpötila on liian korkea. Odota, että ohjain jäähtyy ja käynnistä sitten virtalähde uudelleen.
TR14 Ohjelmiston ylivuoto Kuorma on liian korkea. Käynnistä virtalähde uudelleen.
TR15 Laitteiston ylivirta Kuorma on liian korkea. Käynnistä virtalähde uudelleen.
TR16 Nopeusohjaimen virhe Tarkista, että kahvan nopeusohjain on kytketty oikein, ja käynnistä sitten virtalähde uudelleen.
TR17 Ohjaimen esilatausvirhe Käynnistä virtalähde uudelleen.
TR18 Jarruvirhe Käynnistä virtalähde uudelleen.
TR19 Toimintajärjestysvirhe Aseta vasen ja oikea kahva pysäköintiasentoon ja terän käynnistyskytkin OFF-asentoon. Istu istuimelle ja yritä uudelleen.
TR20 Kulma-anturin virhe Käynnistä virtalähde uudelleen.
TR21 Releen virhe Käynnistä virtalähde uudelleen.
TR22 Magneettiventtiilin virhe		Tarkista, että käyttömoottorin solenoidiventtiili on kytketty oikein, ja käynnistä sitten virtalähde uudelleen.
TR23 Akkulokeron (PMU) viestintähäiriö Viestintähäiriö akkulokerossa Käynnistä virtalähde uudelleen.
TR24 Akkulokeron (PMU) häiriö Pieni/suuri virhe akkulokerossa. Suorita tarkistus ja käynnistä virtalähde uudelleen.
TR25 CAN-aikakatkaisuvirhe – vasen käyttö vasemmassa käyttöohjaimessa. Käynnistä virtalähde uudelleen.

Suomi

VirhekoodiKuvausRatkaisu
TR26 CAN aikak	atkaisuvirhe – oikea käyttö	Viestintähäiriö oikeassa käyttöohjaimessa. Käynnistä virtalähde uudelleen.
TR27 CAN aikak	atkaisuvirhe – vasen terä Viestintähäiriö	vasemman terän ohjaimessa. Käynnistä virtalähde uudelleen.
TR28 CAN aikak	atkaisuvirhe – keskiterä Viestintähäiriö	keskiterän ohjaimessa. Käynnistä virtalähde uudelleen.
TR29 CAN aikak	atkaisuvirhe – oikea terä Viestintähäiriö	oikean terän ohjaimessa. Käynnistä virtalähde uudelleen.
TR30 Akkulokeron	kääntökannen virhe Tarkista, että istuimen alla oleva liitin on kytketty oikein, ja käynnistä sitten virtalähde uudelleen.
TR31 Käyttäjän läsnäolokytkimen vahvis-tusvirhe		Tarkista, että istuimen alla oleva liitin on kytketty oikein, ja käynnistä sitten virtalähde uudelleen.
TR32 Ohjelmiston	todennusvirhe Käynnistä virtalähde	uudelleen.
TL1 Moottorin paikannusvirhe Käynnistä virtalähde uudelleen.
TL2 Käyttömoottori pysähtyi Tarkista, ovatko vetopyörät jumissa ja käynnistä virtalähde uudelleen.
TL3 Moottorin matalan nopeuden suo-jaus		Käynnistä virtalähde uudelleen.
TL4 Moottorin ylinopeuden suojaus Käynnistä virtalähde uudelleen.
TL5 Moottorin Hall-anturin virhe Tarkista, että käyttöohjaimen Hall-ilmiöliitin on kytketty oikein, ja käynnistä sitten virtalähde uudelleen.
TL6 Ohjaimen vaiheen menetys Tarkista, että käyttöohjaimen moottorikaapelit on kytketty oikein, ja käynnistä sitten virtalähde uudelleen.
TL7 Avoimen MOSFET-piirin virhe	Jos kohtaat tämän ongelman, ota yhteyttä jakelijaasi ratkai-sun löytämiseksi.
TL8 Ohjaimen alljännite	Jännite on li	an alhainen. Lataa akku ennen käyttöä.
TL9 Ohjaimen ylijännite	Jännite on li	an korkea. Käynnistä virtalähde uudelleen.
TL10	Akun alhainen lämpötila	Akkulokeron ja akun lämpötila on liian alhainen. Käytä konetta sopivassa lämpötilassa ja käynnistä virtalähde uu-delleen.
TL11	PMU-ylilämpötila Korkea akun lämpötila	Paristolokeron ja akun lämpötila on liian korkea. Odota, että akku jäähtyy, ja käynnistä sitten virtalähde uudelleen.
TL12	Moottorin ylikuumeneminen	Moottorin lämpötila on liian korkea. Odota, että moottori jäähtyy ja käynnistä sitten virtalähde uudelleen.
TL13	Ohjaimen yllämpötila	Säätimen lämpötila on liian korkea. Odota, että ohjain jäähtyy ja käynnistä sitten virtalähde uudelleen.
TL14	Ohjelmiston ylivuoto	Kuorma on liian korkea. Käynnistä virtalähde uudelleen.
TL15	Laitteiston ylivirta	Kuorma on liian korkea. Käynnistä virtalähde uudelleen.
TL16	Nopeusohjaimen virhe	Tarkista, että kahvan nopeusohjain on kytketty oikein, ja käynnistä sitten virtalähde uudelleen.
TL17	Ohjaimen esilatausvirhe	Käynnistä virtalähde uudelleen.
TL18	Jarruvirhe	Käynnistä virtalähde uudelleen.
TL19	Toimintajärjestysvirhe	Aseta vasen ja oikea kahva pysäköintiasentoon ja terän käynnistyskytkin OFF-asentoon. Istu istuimelle ja yritä uu-delleen.

Suomi

VirhekoodiKuvausRatkaisu
TL20 Kulma-anturin virhe Käynnistä virtalähde uudelleen.
TL21 Releen virhe Käynnistä virtalähde uudelleen.
TL22 Magneettiventtiilin virhe Tarkista, että käyttömooottorin solenoidiventtiili on kytketty oikein, ja käynnistä sitten virtalähde uudelleen.
TL23 Akkulokeron (PMU) viestintähäiriö Viestintähäiriö akkulokerossa Käynnistä virtalähde uudelleen.
TL24 Akkulokeron (PMU) häiriö Pieni/suuri virhe akkulokerossa. Suorita tarkistus ja käynnistä virtalähde uudelleen.
TL25 CAN-aikakatkaisuvirhe – vasenkäyttö	Viestintähäiriö vasemmassa käyttöohjaimessa. Käynnistä virtalähde uudelleen.
TL26 CAN aikakatkaisuvirhe – oikeakäyttö	Viestintähäiriö oikeassa käyttöohjaimessa. Käynnistä virtalähde uudelleen.
TL27 CAN aikakatkaisuvirhe – vasen terä Viestintähäiriö vasemman terän ohjaimessa. Käynnistä virtalähde uudelleen.
TL28 CAN aikakatkaisuvirhe – keskiterä Viestintähäiriö keskiterän ohjaimessa. Käynnistä virtalähde uudelleen.
TL29 CAN aikakatkaisuvirhe – oikea terä Viestintähäiriö oikean terän ohjaimessa. Käynnistä virtalähde uudelleen.
TL30 Akkulokeron kääntökannen virhe Tarkista, että istuimen alla oleva liitin on kytketty oikein, jakäynnistä sitten virtalähde uudelleen.
TL31 Istuimen kytkimen vahvistusvirhe Tarkista, että istuimen alla oleva liitin on kytketty oikein, jakäynnistä sitten virtalähde uudelleen.
TL32 Ohjelmiston todennusvirhe Käynnistä virtalähde uudelleen.
ML1 Moottorin paikannusvirhe Käynnistä virtalähde uudelleen.
ML2 Terän moottori pysähtyi Tarkista leikkauskuormitus ja palauta terän aloituskytkin al-kuperäiseen asentoonsa.
ML3 Moottorin alhaisen nopeuden suo-jaus	Käynnistä virtalähde uudelleen.
ML4 Moottorin ylinopeuden suojaus Käynnistä virtalähde uudelleen.
ML5	Moottorin Hall-anturin virhe	Tarkista, että teräohjaimen Hall-ilmiöliitin on kytketty oikein,ja käynnistä sitten virtalähde uudelleen.
ML6 Ohjaimen vaiheen menetys Tarkista, että käyttöohjaimen moottorikaapelit on kytketty oikein, ja käynnistä sitten virtalähde uudelleen.
ML7	Avoimen MOSFET-piirin virhe	Jos kohtaat tämän ongelman, ota yhteyttä jakelijaasi ratkai-sun löytämiseksi.
ML8 Ohjaimen alijännite Jännite on liian alhainen. Lataa akku ennen käyttöä.
ML9 Ohjaimen ylijännite Jännite on liian korkea. Käynnistä virtalähde uudelleen.
ML10	Akun alhainen lämpötila	Akkulokeron ja akun lämpötila on liian alhainen. Käytä konetta sopivassa lämpötilassa ja käynnistä virtalähde uu-delleen.
ML11	PMU-ylilämpötila Korkea akun lämpötila	Paristolokeron ja akun lämpötila on liian korkea. Odota, ettäakku jäähtyy, ja käynnistä sitten virtalähde uudelleen.
ML12	Moottorin ylikuumeneminen	Moottorin lämpötila on liian korkea. Odota, että moottorijäähtyy ja käynnistä sitten virtalähde uudelleen.

Suomi

VirhekoodiKuvausRatkaisu
ML13 Ohjaimen	ylilämpötila Säätimen lämpötila on liian korkea. Odota, että ohjain jäähtyy, ja käynnistä sitten virtualähde uudelleen
ML14 Ohjelmiston	ylivuoto Kuorma on liian korkea. Käynnistä virtualähde uudelleen.
ML15 Laitteiston	ylivirta Kuorma on liian korkea. Käynnistä virtualähde uudelleen.
ML16 Nopeusohjaimen virhe Tarkista, että kahvan nopeusohjain on kytketty oikein, jakäynnistä sitten virtualähde uudelleen.
ML17 Ohjaimen	esilatausvirhe Käynnistä virtualähde uudelleen.
ML18 Jarruvirhe	Käynnistä virtualähde uudelleen.
ML19 Toimintajär	jestysvirhe Aseta vasen ja oikea kahva pysäköintiasentoon ja teränkäynnistyskytkin OFF-asentoon. Istu istuimelle ja yritä uudelleen.
ML20 Kulma-anturin	virhe Käynnistä virtualähde uudelleen.
ML21 Releen virhe	Käynnistä virtualähde uudelleen.
ML22 Magneettiventtiilin	virhe Tarkista, että moottorin magneettiventtiili on kytketty oikein,ja käynnistä sitten virtualähde uudelleen.
ML23 Akkulokeron	(PMU) viestintähäiriö Viestintähäiriö akkulokerossa Käynnistä virtualähde uudelleen.
ML24 Akkulokeron	(PMU) häiriö Pieni/suuri virhe akkulokerossa. Suorita tarkistus ja käynnistä virtualähde uudelleen.
ML25 CAN-aikak	atkaisuvirhe – vasenkäyttö	Viestintähäiriö vasemmassa käyttöohjaimessa. Käynnistä virtualähde uudelleen.
ML26 CAN aikak	atkaisuvirhe – oikeakäyttö	Viestintähäiriö oikeassa käyttöohjaimessa. Käynnistä virtualähde uudelleen.
ML27	CAN aikakatkaisuvirhe – vasen terä	Viestintähäiriö vasemman terän ohjaimessa. Käynnistä virtualähde uudelleen.
ML28	CAN aikakatkaisuvirhe – keskiterä	Viestintähäiriö keskiterän ohjaimessa. Käynnistä virtualähde uudelleen.
ML29	CAN aikakatkaisuvirhe – oikea terä	Viestintähäiriö oikean terän ohjaimessa. Käynnistä virtualähde uudelleen.
ML30	Akkulokeron kääntökannen virhe	Tarkista, että istuimen alla oleva liitin on kytketty oikein, jakäynnistä sitten virtualähde uudelleen.
ML31 Terän signa	aalin vahvistaminenepäonnistui	Tarkista, että terän käynnistyskytkin on kytketty oikein, japalauta sitten kytkin alkuperäiseen asentoonsa.
ML32 Ohjelmiston	todennusvirhe Käynnistä	virtualähde uudelleen.
MR1	Moottorin paikannusvirhe	Käynnistä virtualähde uudelleen.
MR2	Terän moottori pysähtyi	Tarkista leikkauskuormitus ja palauta terän aloituskytkin al-kuperäiseen asentoonsa.
MR3	Moottorin alhaisen nopeuden suo-jaus	Käynnistä virtualähde uudelleen.
MR4	Moottorin ylinopeuden suojaus	Käynnistä virtualähde uudelleen.
MR5	Moottorin Hall-anturin virhe	Tarkista, että teräohjaimen Hall-ilmiöliitin on kytketty oikein,ja käynnistä sitten virtualähde uudelleen.
MR6	Ohjaimen vaiheen menetys	Tarkista, että käyttöohjaimen moottorikaapelit on kytketty oikein, ja käynnistä sitten virtualähde uudelleen.

Suomi

VirhekoodiKuvausRatkaisu
MR7 Avoimen MOSFET-piirin virhe Jos kohtaat tämän		ongelman, ota yhteyttä jakelijaasi ratkai-sun löytämiseksi.
MR8 Ohjaimen alijännite Jännite on liian alhainen. Lataa		aa akku ennen käyttöä.
MR9 Ohjaimen ylijännite Jännite on liian korkea. Käynnistä virtualähde uudelleen.
MR10 Akun alhainen lämpötila Akkulokeron ja akun lämpötila on liian alhainen. Käytä konetta sopivassa lämpötilassa ja käynnistä virtualähde uu-delleen.
MR11 PMU-ylilämpötila Korkea akun lämpötila		Paristolokeron ja akun lämpötila on liian korkea. Odota, että akku jäähtyy, ja käynnistä sitten virtualähde uudelleen.
MR12 Moottorin ylikuumeneminen Moottorin lämpötila		on liian korkea. Odota, että moottori jäähtyy ja käynnistä sitten virtualähde uudelleen.
MR13 Ohjaimen yllämpötila Säätimen lämpötila on liian korkea. Odota, että ohjain jäähtyy ja käynnistä sitten virtualähde uudelleen.
MR14 Ohjelmiston ylivuoto Kuorma on liian korkea. Käynnistä virtualähde uudelleen.
MR15 Laitteiston ylivirta Kuorma on liian korkea. Käynnistä virtualähde uudelleen.
MR16 Nopeusohjaimen virhe Tarkista, että kahvan nopeusohjain on kytketty oikein, ja käynnistä sitten virtualähde uudelleen.
MR17 Ohjaimen esilatausvirhe	Käynnistä	virtualähde uudelleen.
MR18 Jarruvirhe	Käynnistä	virtualähde uudelleen.
MR19 Toimintajärjestysvirhe	Aseta vasen ja oikea kahva pysäköintiasentoon ja terän käynnistyskytkin OFF-asentoon. Istu istuimelle ja yritä uu-delleen.
MR20 Kulma-anturin virhe	Käynnistä	virtualähde uudelleen.
MR21 Releen virhe	Käynnistä	virtualähde uudelleen.
MR22	Magneettiventtiilin virhe	Tarkista, että moottorin magneettiventtiili on kytketty oikein, ja käynnistä sitten virtualähde uudelleen.
MR23 Akkulokeron (PMU) viestintähäiriö	Viestintähäiriö akkulokerossa Käynnistä virtualähde uu-delleen.
MR24 Akkulokeron (PMU) häiriö Pieni/suuri virhe akku		lokerossa. Suorita tarkistus ja käynnis-tä virtualähde uudelleen.
MR25 CAN-aikakatkaisuvirhe – vasen käyttö		Viestintähäiriö vasemmassa käyttöohjaimessa. Käynnistä virtualähde uudelleen.
MR26 CAN aikakatkaisuvirhe – oikea käyttö		Viestintähäiriö oikeassa käyttöohjaimessa. Käynnistä virta-lähde uudelleen.
MR27	CAN aikakatkaisuvirhe – vasen terä	Viestintähäiriö vasemman terän ohjaimessa. Käynnistä vir-talähde uudelleen.
MR28	CAN aikakatkaisuvirhe – keskiterä	Viestintähäiriö keskiterän ohjaimessa. Käynnistä virtualähde uudelleen.
MR29	CAN aikakatkaisuvirhe – oikea terä	Viestintähäiriö oikean terän ohjaimessa. Käynnistä virta-lähde uudelleen.
MR30	Akkulokeron kääntökannen virhe	Tarkista, että istuimen alla oleva liitin on kytketty oikein, ja käynnistä sitten virtualähde uudelleen.
MR31 Terän signaalin vahvistaminen epäonnistui		Tarkista, että terän käynnistyskytkin on kytketty oikein, ja palauta sitten kytkin alkuperäiseen asentoonsa.
MR32 Ohjelmiston todennusvirhe	Käynnistä	virtualähde uudelleen.

Suomi

Virhekoodi Kuvaus Ratkaisu
PMU10 Avoin piiri akun PMU:ssa Kytkemätön akku akkulokerossa; voi vaikuttaa koneen suor-ituskykyyn.
PMU11 PMU pieni virhe Pieni virhe akkulokerossa est	teräjärjestelmän käynnis-tymisen. Odota, että järjestelmä palautuu, ja nollaa sitten terän käynnistyskytkin.
PMU12 PMU-kriittinen virhe Suuri virhe akkulokerossa	esti käyttö- ja teräjärjestelmien käynnistymisen. Käynnistä virtalähde uudelleen ja yritä uu-delleen.
PMU13 PMU ei akkua saatavana Tarkista, että käytät	oikeaa akkua, ja käynnistä sitten virta-lähde uudelleen.

7 KUNNOSSAPITO

7.1 RUOHONLEIKKURIN TERÄN KUNNOSSAPITO

Tarkista ruohonleikkurin terät päivittäin. Ne ovat tärkeitä tehokkuuden ja hyvin hoidetun nurmikon kannalta. Pidä ne terävinä – tylsä terä repii mieluummin kuin leikkaa ruohoa, jolloin nurmikkoon jää muutamassa tunnissa ruskea repaleinen pinta. Tylsä terä vaatii myös enemmän tehoa. Vaihda kaikki terät, jotka ovat taipuneet, halkeilleet tai rikkoutuneet.

FI

VAROITUS

Älä koskaan yritä suoristaa taipunutta terää kuumentamalla tai hitsaa halkeillutta tai rikkoutunutta terää, koska terä voi katketa ja aiheuttaa vakavan loukkaantumisen. Vaihda kuluneet tai vaurioituneet terät.

VAROITUS

Älä koskaan työskentele terien kanssa, kun avain on virtalukossa. Käännä avain "OFF"-asentoon, poista akut koneesta. Estä leikkurin liike, kun sinun on työskenneltävä sen alla. Käytä käsineitä teriä käsitellessäsi. Tarkista aina terän vauriot, jos ruohonleikkuri osuu kiveen, oksaan tai muuhun vieraaseen esineeseen!

VAARA

Korjailuteroitus voidaan tehdä viilalla. Tarkista terien tasapaino hionnan jälkeen. Kaupallinen tasapainotustyökalu on saatavilla useimmista rautakaupoista tai tasapainotus voidaan tehdä asettamalla terä käänteiseen linjalävistykseen tai 12,7 mm:n pulttiin. Terä ei saa nojata tai kallistua. Kun terää pyöritetään hitaasti, sen ei pitäisi heilua. Jos terä on epätasapainossa, korjaa se ennen uudelleenasennusta. Aseta terä tasaiselle pinnalle ja tarkista vääristymien varalta. Vaihda vääristynyt terä.

VAROITUS

• Terän purjeen (kaareva osa) on osoitettava ylöspäin leikkuupöydän sisäpuolta kohti oikean leikkaamisen varmistamiseksi.
• Kun asennat teriä, kierrä niitä asennuksen jälkeen varmistaaksesi, että terän kärjet eivät kosketa toisiaan tai ruohonleikkurin sivuja.
• Pultin oikean vääntömomentin virhe voi johtaa terän irtoamiseen, mikä voi aiheuttaa vakavan loukkaantumisen.
• Ruohonleikkurin terät ovat teräviä ja voivat leikata. Käytä käsineitä ja ole erityisen varovainen huoltaessasi teriä.

7.1.1 TERÄN VAIHTAMINEN

Katso kuva 17

1. Pysäytä moottori, irrota virta-avain ja aseta seisontajarru.
2. Nosta leikkuupöydän korkeus korkeimpaan asentoonsa, jotta teriin pääsee käsiksi.

Suomi

i HUOMAA

Nosta ruohonleikkuria tarvittaessa nostimella tai käyttämällä tunkkia ja telineitä tai irrota leikkuupöytä edellisessä kohdassa kuvatulla tavalla, jotta pääset käsiksi teriin.

VAROITUS

Jos nostat ruohonleikkuria teriin käsiksi pääsemiseksi, varmista, että ruohonleikkuri on kiinnitetty kunnolla ja seisontajarru on kytketty, ennen kuin jatkat. Jos ruohonleikkuria ei kiinnitetä kunnolla, se voi kaatua ja aiheuttaa kuoleman tai mahdollisen vakavan henkilövahingon.

1. Kiilaa puupalikka terän ja ruohonleikkurin väliin terän kääntymisen estämiseksi.
2. Löysää terän mutteri kääntämällä sitä vastapäivään (ruohonleikkurin pohjasta katsottuna) 16 mm:n jakoavaimella tai hylsyavaimella (ei mukana).
3. Poista terän mutteri, välilevy, terän eriste ja terä.
4. Kierrä terän mutteri akseliin ja kiristä sormikireyteen.
5. Kiristä terän mutteri myötäpäivään momenttiavaimella (ei mukana) varmistaaksesi, että pultti on oikein kiristetty. Terän mutterin suositeltava vääntömomentti on 90–100 Nm (66–74 ft.lbs).

VAROITUS

Varmista, että terä on asettunut kunnolla paikalleen ja että terän mutteri on kiristetty yllä olevien momenttiohjeiden mukaisesti. Jos terää ei kiinnitetä kunnolla, se voi irrota ja aiheuttaa vakavia henkilövahinkoja.

1. Toista tarvittaessa toisella terällä.

i HUOMAA

Varmista, että kaikki osat vaihdetaan täsmälleen samassa järjestyksessä kuin ne on irrotettu.

7.2RENKAAT

Tasoleikkuussa on tärkeää, että kaikissa renkaissa on oikea ilmanpaine. Suositellut paineet ovat:

i HUOMAA

Rengaspaineet pitää mitata tai säätää vain renkaiden ollessa kylmiä.

Vetopyörät 8 psi

Eturullapyörät 37 psi

i HUOMAA

Tarkista renkaat päivittäin. Vaihda välittömästi, jos niissä on vaurioita.

VAROITUS

Tarkista rengaspaineet huolellisesti täyttämisen yhteydessä. Liian paljon ilmaa renkaassa voi saada renkaan halkeamaan ja aiheuttaa vakavia henkilövahinkoja.

7.3VOITELU

Katso kuva 19

Lisää öljyä ennen käyttöä.

Öljyn tyyppi SAE85W-140

Öljyn tilavuus 180 ml

Ota yhteys Cramer jälleenmyyjään voiteluaineen vaihtamiseksi.

Suomi

i HUOMAA

Vaihda vaihteistoöljy, kun olet käyttänyt konetta ensimmäiset 50 tuntia, ja vaihda öljy sen jälkeen 200 tunnin välein.

7.4 VÄÄNTÖMOMENTTIARVOT

VAROITUS

Erityistä huomiota on kiinnitettävä vetopyörän mutterien ja terän karapulttien kiristämiseen. Jos näitä kohtia ei kiristetä oikein, seurauksena voi olla pyörän tai terän irtoaminen, mikä voi aiheuttaa vakavia vaurioita tai henkilövahinkoja.

Vääntömomenttiarvot on annettu alla:

Osa Ft-lbs. Nm
Pyörän (korvakkeen) mutterit 89 120
Terän karapultti 66 90

Vain pyöränmutterit –On suositeltavaa tarkistaa ne ensimmäisten 2 käyttötunnin jälkeen, sen jälkeen 100 käyttötunnin välein ja korjauksen tai vaihdon jälkeen.

Tämä Cramer ruohonleikkuri saa virtansa akusta, joka oikein huollettuna tarjoaa vuosien käyttöiän. Noudata seuraavia ohjeita asianmukaisen huollon varmistamiseksi:

• Lataa akut aina jokaisen käyttökerran jälkeen.
• Kun akku on täysin tyhjentynyt ja sammutettu, akku kannattaa ladata mahdollisimman pian. Akun ylipurkautuminen tarkoittaa sitä, että akun käyttöikä lyhenee ja akku voi vaurioitua pysyvästi. Jos täyteen latausta ei tarvita, on hyödyllistä ladata akkua vaikka vain 5–10 minuuttia. On parasta ladata se 24 tunnin kuluessa.
• Pidä ruoho, lika ja roskat poissa akun napojen läheisyydestä ja akun alueelta.
• Lataa akut sisätiloissa hyvin tuuletetussa ja kuivassa paikassa, jossa ei ole kipinöitä tai liekkejä. Älä koskaan altista laturia sateelle, höyrylle tai nesteelle.
• Lataa vain litiumakkuja, jotka on toimittanut Cramer.
• Älä kosketa eristämätöntä osaa laturista (liitinnastat) tai lähtöliitintä.
• Älä käytä viallisia johtoja ja johtimia. Vaihda vialliset johdot ja johtimet välittömästi.
• Varmista pitkäaikaisessa säilytyksessä, että säilytyslämpötila on -20–45 °C kuukauden ajan ja 0–35 °C kahden ja kahdentoista kuukauden välillä.
• Akku voidaan purkaa -20–55 °C:n lämpötilassa ja ladata 0–55 °C:n lämpötilassa.

7.6 AKKULOKERON SUODATTIMEN HUOLTO

Vaihda paristolokeron suodatin 200 tunnin välein.

7.7 HUOLTO

i TÄRKEÄÄ

Odota, että kaikki liikkeet pysähtyvät ennen säätämistä, puhdistamista tai korjaamista. Vain koulutettu huoltohenkilöstö saa suorittaa sähkövirtaa vaativia korjauksia tai huoltoja. Lue ja huomioi käyttöoppaan alussa olevat turvallisuusvaroitukset.

i TÄRKEÄÄ

Vain koulutettu huoltohenkilöstö saa suorittaa sähkövirtaa vaativia korjauksia tai huoltoja.

• Pysäköi ruohonleikkuri tasaiselle alustalle. Varmista, että ohjauksen ohjausvivut ovat vapaa-asennossa, ja että leikkuupöydän PTO-kytkin on "OFF"-asennossa. Nosta leikkuupöytä, kierrä avain "OFF"-asentoon, poista avain kytkimestä ja poista akut akkulokerosta istuimen alta.
• Koulutetun huoltoasentajan on suoritettava kaikki huoltotoimenpiteet, jotka edellyttävät suojakansien poistamista.

Suomi

• Käytä tikkua tai vastaavaa välinettä ruohonleikkurin alta puhdistamiseen, ja varmista, ettei mikään ruumiinosa – etenkään kädet – ole ruohonleikkurin alla.
• Pidä kone puhtaana ja poista kaikki roskat ja leikkuujätteet.
• Pidä akkulokero, leikkuupöytä ja kuljettajan työpiste puhtaina kerääntyneistä roskista, ruohojätteestä ja muista roskista.
• Puhdista akkutila, käyttömoottoritila, leikkurin leikkuupöytä, istuin jne. kaikesta liasta ja roskista. Käytä puhdistamiseen vain paineilmaa. ÄLÄ käytä vettä, liuottimia, voimakkaita puhdistusaineita tai hankausaineita.
• Käytä aina asianmukaisia suojalaseja huoltaessasi akkuja tai hioessasi ruohonleikkurin teriä ja poistaessasi kerääntyneitä roskia. Älä koskaan tee mitään säätöjä tai korjauksia leikkurin käyttöjärjestelmään, leikkuupöytään tai mihinkään lisälaitteeseen, kun vetovoimajärjestelmä on käynnissä. Vain koulutettu huoltohenkilöstö saa suorittaa sähkövirtaa vaativia korjauksia tai huoltoja.
• Älä koskaan työskentele koneen tai lisälaitteen alla, ellei sitä ole tuettu turvallisesti alustapukeilla. Varmista, että kone on kiinnitetty, kun se nostetaan ja asetetaan alustapukeille.
• Alustapukit eivät saa päästää konetta liikkumaan, kun vetovoimajärjestelmä on käynnissä ja vetopyörät pyörivät. Käytä vain sertifioituja alustapukkeja. Käytä koneen liikkumisen estämiseen vain asianmukaisia alustapukkeja, joiden vähimmäispaino on 907,2 kg. Käytä vain pareittain. Noudata alustapukkien mukana toimitettuja ohjeita.
• Älä koske koneen kuumiin osiin.
• Pidä mutterit ja pultit tiukalla, erityisesti terän kiinnityspultit. Pidä laite hyvässä toimintakunnossa.
• Älä koskaan peukaloi turvalaitteita. Tarkista niiden oikea toiminta säännöllisesti.
• Käännä avain "OFF"-asentoon ennen poistokourun tukosten selvittämistä.
• Älä koskaan tyhjennä poistokourua koneen käydessä. Käännä avain "OFF" -asentoon ja varmista, että terät ovat pysähtyneet ennen puhdistamista. Tyhjennä tukkeutunut poistoalue tikulla. Älä koskaan käytä käsiäsi!
• Pysäytä laite ja anna terien pysähtyä ennen kuin poistat tukoksen kourusta. Ruohonkeräysjärjestelmän osat ovat alttiita kulumiselle, vaurioille ja heikkenemiselle, mikä voi paljastaa liikkuvat osat tai mahdollistaa esineiden sinkoutumisen. Tarkista osat usein ja vaihda ne valmistajan suosittelemiin osiin, mikäli tarpeen.
• Ole varovainen työskennellessäsi leikkuupöydän alla, sillä leikkurin terät ovat erittäin teräviä. Käytä käsineitä ja ole erityisen varovainen huoltaessasi teriä.
• Käytä vain alkuperäisiä Cramer ruohonleikkurin osia varmistaaksesi, että alkuperäiset standardit säilyvät voimassa.
• Poista aina akut, kun kuljetat laitetta. Poista laitteesta leikkuujätteet, lehdet, lika ja muut roskat.
• Tarkista jarrujen toiminta usein. Säädä ja huollata tarpeen mukaan.
• Säilytä kunnossa tai vaihda turvallisuus- ja ohjetarrat tarpeen mukaan.
• Huollata ajettava ruohonleikkuri asiantuntevalla korjaajalla, joka käyttää vain identtisiä varaosia. Näin varmistetaan, että ajettavan ruohonleikkurin turvallisuus säilyy.
• Lataa vain valmistajan määrittämällä laturilla. Laturi, joka sopii yhdentyyppiselle akulle voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akun kanssa.

8 KULJETTAMINEN JA SÄILYTYS

8.1 KULJETUS

VAROITUS

Ole erityisen varovainen, kun lastaat konetta perävaunuun tai purat sitä perävaunusta. Paina alhaisen nopeuden käyttöpainiketta ja siirrä käyttövipuja varovasti tarpeen mukaan nopeuden säätämiseksi. Aja kone peruuttamalla, kun lastaat sen perävaunuun. Kun lastaat tai purat ruohonleikkurin, älä ylitä suurinta suositeltua ajokulmaa 15°. Näiden ohjeiden noudattamatta jättäminen voi johtaa hallinnan menetykseen ja kuolemaan, vakavaan henkilövahinkoon tai omaisuusvahinkoon.

VAROITUS

Ole varovainen lastatessasi ruohonleikkuria perävaunuun tai purkaessasi sitä siitä. Varmista, että leikkuupöytä on nostettu korkeimpaan asentoon, jotta se ei jää kiinni luiskaan. Ruohonleikkurin pyörät voivat mennä sivuun luiskalta tai perävaunusta, jolloin ruohonleikkuri kääntyy tai kaatuu, mikä johtaa murskaantumisvaaraan, joka voi aiheuttaa kuoleman tai vakavan henkilövahingon.

1. Pysäköi ruohonleikkuri tasaiselle alustalle.

Suomi

1. Nosta leikkuupöytä korkeimpaan asentoon.
2. Sijoita ja kiinnitä luiska perävaunuun valmistajan ohjeiden mukaisesti.

i HUOMAA

Suosittelemme käyttämään yhtä täysleveää lastausluiskaa, joka on vähintään 30 cm ruohonleikkuria leveämpi, jotta vältät ruohonleikkurin pyörien menemisen luiskan ulkopuolelle.

1. Peruuta ruohonleikkuri hitaasti luiskalle ja perävaunuun.
2. Laske leikkuupöytä kokonaan.
3. Aseta seisontajarru.
4. Sammuta ruohonleikkuri ja poista virta-avain.
5. Kiinnitä ruohonleikkuri tarvittaessa hihnoilla tai kaapeleilla estääksesi liikkumisen kuljetuksen aikana.

VAROITUS

Välttääksesi vahingossa tapahtuvan käynnistyksen tai liikkumisen, joka voi johtaa vakaviin henkilövahinkoihin, poista virta-avain aina ja aseta seisontajarru päälle kuljettaessasi ruohonleikkuria.

8.2 PUHDISTAMINEN JA VARASTOINTI

8.2.1 KONEEN PUHDISTAMINEN

• Poista kaikki kertynyt ruoho ja lehdet moottorin kannelta tai sen ympäriltä (älä käytä korkeapainepesuria moottorin huuhteluun).
• Pyyhi ruohonleikkuri silloin tällöin puhtaaksi kuivalla liinalla.
• Jos ruohonleikkurin alapuolelle kertyy roskia käytön aikana, sammuta moottori, kytke kone pois päältä ja raaputa se puhtaaksi sopivalla työkalulla.

8.2.2 RUOHONLEIKKURIN LEIKKUUPÖYDÄN PUHDISTAMINEN

Katso kuva 18

• Aseta seisontajarru seisonta-aukkoihin.
• Säädä ruohonleikkurin leikkuupöydän korkeus matalimpaan.
• Kiinnitä mukana toimitettu pesuliitännän pikaliitin puutarhaletkuun.
• Kiinnitä puutarhaletku pikaliittimellä ruohonleikkurin leikkuupöydän pesuliitäntään. Pesuliitäntä on ruohonleikkurin leikkuupöydän vasemmalla puolella.
• Kytke vesi päälle.
• Vedä PTO-kytkintä käynnistääksesi ruohonleikkurin leikkuuterät ja säädä terän nopeus korkeimpaan.
• Huuhtele vedellä leikkuupöydän alta noin minuutin ajan.
• Irrota ruohonleikkurin terät painamalla PTO kytkin alas.
• Sulje vesi ja poista puutarhaletku ja pikaliitin pesuliitännästä.
• Poista pikaliitin puutarhaletkusta ja säilytä myöhempää käyttöä varten.
• Sammuta ruohonleikkuri kokonaan.

8.2.3 KONEEN VARASTOINTI

Seuraavat vaiheet on suoritettava koneen valmistelemiseksi varastointia varten.

• Puhdista kone edellisessä osassa kuvatulla tavalla.
• Tarkista terä ja vaihda tai teroita se tarvittaessa (katso Huolto-osio).
• Älä säilytä konetta syövyttävien materiaalien, kuten lannoitteiden tai kivisuolan, vieressä.
• Pidä kone poissa lasten ulottuvilta.
• Älä peitä konetta kiinteällä muovipeitolla. Muovipäällysteet vangitsevat kosteuden koneen ympärille, mikä aiheuttaa ruostetta ja korroosiota.
• Tarkista huolellisesti, onko koneessa kuluneita tai vaurioituneita osia, jotka on vaihdettava, ja tilaa ne jälleenmyyjältäsi.
• Ota yhteyttä huoltoliikkeeseen koneen voitelemiseksi perusteellisesti.
• Lataa akut täyteen ja huolla ne.

Suomi

• Älä tyhjennä renkaita.
• Konetta tulee säilyttää hyvin ilmastoidussa, puhtaassa ja kuivassa paikassa, koska akkulaturia ei voi käyttää märässä ympäristössä.
• Pidä akut aina täyteen ladattuina. On erityisen tärkeää estää akun vaurioituminen, kun lämpötila on alle 0 °C.
• Kiinnitä laturisovitin latausliitäntään ja akkuun Sähköjärjestelmä-osion Lataussovitin-osan mukaisesti.
• Liitä laturin pistoke pistorasiaan. Katso Sähköjärjestelmä-osion Akkulaturi-, Akun lataus- ja lataussuositukset -osioista lisätietoja laturin käytöstä ja akkujen lataamisesta.
• Akut pitää ladata täyteen pian käytön jälkeen niiden käyttöiän maksimoimiseksi.

8.2.4 VALMISTELU VARASTOINNIN JÄLKEISEEN KÄYTTÖÖN

Seuraavat vaiheet on toteutettava ennen ruohonleikkurin käyttöä varastoinnin jälkeen:

• Lataa akut täyteen.
• Tarkista rengaspaineet ja täytä tarvittaessa.
• Aja ruohonleikkuria lyhyesti ja tarkista kaikki järjestelmät ja komponentit varmistaaksesi, että ne toimivat oikein.

9 VIANMÄÄRITYS

ONGELMA MAHD	OLLINEN SYY RATKAISU
Ajoneuvo ei liiku.	Akkulokeroa ei ole asetettu akkuun tai ei Cramer määritettyä akkua.	Ajoneuvon normaalin toiminnan varmistamiseksi vähintään 1 Cramer määritetty akku on asetettava akkuloke-roon.
	Akkua ei ole ladattu. Tarkista akun virta.
	Ohjauksen ohjausvivut ovat seisonta-jarruasennossa.	Varmista, että vasen ja oikea ohjausvipu eivät ole sei-sontajarruasennossa.
	Kukaan ei istu istuimella tai käyttäjän läsnäolokytkintä ei ole suljettu.	Varmista, että ajaja istuu istuimessa.
	Vasen ja oikea seisontakytkin eivät ole alkuasennossa, kun virta on pääl-lä.	Aseta ohjauksen ohjausvivut seisontajarruasentoon ja käynnistä kone uudelleen, jos se ei vieläkään käynnisty, ota yhteyttä asianomaiseen Cramer myyntihenkilöstöön.
	Paristolokero on lepotilassa. Käännä avainkytkin OFF-vaihteeseen ja odota yli 5 se-kuntia ennen koneen uudelleenkäynnistystä.
Äkillinen häiriö ajon aikana	Akkua ei ole ladattu. Ajoneuvon normaalin toiminnan varmistamiseksi on tar-peen asettaa vähintään 1 Cramer määritetty akku akku-lokeroon, ja varmistaa, että akussa on virtaa.
	Karkeat ja kuoppaiset tiet ovat irrotta-neet käyttäjän läsnäolokytkimen.	Aseta ohjauksen ohjausvivut seisontajarruasentoon ja käynnistä kone uudelleen.
	Vasemmassa/oikeassa kiihdyttimes-sä on vika.	Ota yhteyttä Cramer myyntihenkilökuntaan.
	Käyttöohjaimen häiriö. Ota yhteyttä Cramer myyntihenkilökuntaan.
Terä ei toimi PTO-kytkimen ve-tämisen jälkeen.	Akkulokeroon ei ole asetettu akkua, jonka on määrittänyt Cramer.	Ajoneuvon normaalin toiminnan varmistamiseksi on tar-peen asettaa vähintään 1 Cramer määritetty akku akku-lokeroon, ja varmistaa, että akussa on virtaa.
	Akun teho on alle 5 %. Tarkista akun varaus, jos akun varaus on alhainen, lataa akku.
	Käyttäjän läsnäolokytkintä ei ole sul-jettu.	Varmista, että kuljettaja istuu istuimella.
	Terän kytkin (PTO) ei ole alkuasen-nossa ennen virran kytkemistä.	Paina PTO-kytkin ja vedä se uudelleen ylös.
	Terän moottori estetty tai muu toimin-nallinen suojaus.	Tarkista, että terän ja moottorin välisessä liitoksessa ei ole rikkaruohoja ja muita vieraita esineitä terän tasais-en pyörimisen varmistamiseksi. On suositeltavaa nostaa leikkuupöytä ylös ja käynnistää terä ennen leikkuupöy-dän säätämistä vaaditulle vaihteelle.
	Käyttöohjain ei toimi. Tarkista virhekoodi, joka näkyy näytöllä.
Terä pysähtyy ruohoa leikattaes-sa.	Terän ohjaimessa on toimintahäiriö. Tarkista virhekoodi, joka näkyy näytöllä.
	Terän moottorin ylikuormitus. Puhdista	leikkuupöydän sisäpuoli, varmista, että terän pyöriminen ei ole epänormaalia, paina PTO-kytkintä, käynnistä kone uudelleen ja vähennä terän kuormitusta joko nostamalla leikkuupöydän korkeutta tai vähentämäl-lä ajonopeutta.
	Akun lämpötila on liian korkea. Älä käytä sitä heti latauksen päätyttyä, muuten se voi laukaista akun lämpötilan suojausvirheen.
	Akun teho on alle 5 %. Jos akun varaus on alhainen, lataa akku.

Suomi

ONGELMA MAHD	OLLINEN SYY RATKAISU
	Terään osuu vieras esine, mikä ai-heuttaa äkillisen pysähdyksen.	Käännä virta-avain OFF-asentoon ja odota yli 5 sekuntia ennen koneen uudelleenkäynnistystä.
	Käyttöohjain ei toimi. Tarkista virhekoodi, joka näkyy näytöllä.
Ruohonleikkuri leikkaa ruohoa epätasaisesti, korkeuserot ovat erittäin suuria.	Terä on tylppä. Kiillota terä käyttöoppaan mukaan.
	Terä on taipunut. Vaihda taipunut terä vaihda terä ohjeiden mukaisesti ja käytä suojavarusteita.
	Leikkuupöytä ei ole vaakasuora. Tasota leikkuupöytä ohjeiden mukaan varmistaaksesi, että vasen ja oikea korkeus ovat yhtä suuret.
Varsinainen leikkuukorkeus ei vastaa valittua merkittyä leikkuukorkeutta.	Löysää leikkuupöydän kiinnityspultit. Säädä leikkuupöydän kiinnityspultit varmistaaksesi, että pöytä on asennettu tukevasti. Huomaa: leikkuupöytä on asetettava uudelleen vaakasuoraan kiinnityspulttien sää-tämisen jälkeen.
	Leikkuupöytä on merkittävästi kulu-nut tai vaurioitunut.	Vaihda uusi leikkuupöytä.
Ajoneuvo silp-puaa epänormaa-listi	Nurmikko on liian märkä. Tarkista ruohon kunto ennen leikkaamista. Jos ruoho on liian märkää, odota sen kuivumista tuulessa tai auringon-paisteessa. Odota kasteen haihtumista nurmikolta ennen leikkaamista.
	Ruohonleikkuri on asetettu leikkaa-maan liikaa ruohoa kerralla.	Jos ruoho on liian tiheää ja korkeaa, nosta leikkuupöy-tää ja vältä raskaan ruohon leikkaamista niin paljon kuin mahdollista.
Liaallinen koneen tärinä	Terät ovat löysät. Kiillota terä käyttöohjeen menetelmän mukaisesti.
	Terät ovat taipuneet. Vaihda taipunut terä, kiinnitä huomiota terän vaihta-miseen oikein ohjeiden mukaisesti ja käytä suojakäsinei-tä.
	Leikkuupöytä ei ole vaakasuorassa. Tasoita leikkuupöytä ohjeiden mukaan varmistaaksesi, että vasen ja oikea korkeus ovat yhtä suuret.
	Leikkuupöytä on löysällä. Lukitse leikkuupöydän kiinteät pultit.
	Ruohonleikkuri on asetettu leikkaa-maan liikaa ruohoa kerralla.	Jos ruoho on liian tiheää ja korkeaa, nosta leikkuupöy-tää, yritä välttää raskaan ruohon leikkaamista.
Lehtiä tai roskia jää maahan leikkaamisen jälkeen.	Ruohonleikkuri on asetettu leikkaa-maan liikaa ruohoa kerralla.	Jos ruoho on liian tiheää ja korkeaa, nosta leikkuupöy-tää, jos ruoho on korkeampaa kuin 15 cm, leikkaa kak-si kertaa haluamasi leikkuuvaikutuksen saavuttamiseksi, yritä välttää raskaan ruohon leikkaamista.
	Ruoho on liian märkää. Tarkista ruohon kunto ennen leikkaamista, jos ruoho on liian märkää, odota sen kuivumista tuulessa tai auringon-paisteessa. Odota kasteen haihtumista nurmikolta ennen leikkaamista.
	Ajonopeus on liian nopea. Laske ajonopeutta.
	Terän leikkausnopeus on liian hidas.	Lisää terän nopeustasoa.
Lyhyt leikkauksen kesto	Raskaan ruohon leikkaaminen voi johtaa lyhyeen leikkauksen kestoon.	Leikkuupöydän nostaminen tai terän nopeuden pienen-täminen voi lisätä ruohonleikkurin käyttöaikaa yhdellä la-tauksella.
Ruohonleikkuri pois hallinnasta	Erilainen rengaspaine Tarkista ruohon leikkurin takarengaspaine säännöllisesti käyttöohjeen mukaisesti.

Suomi

ONGELMA MAHD	OLLINEN SYY RATKAISU
Ajoneuvo ei käyn-nisty pesun jälkeen.	Virheellinen puhdistus, kuten vettä on päässyt LED-näyttöön, akkulokeroon ja muihin elektronisiin komponenttei-hin.	1. Puhdista kone noudattamalla ohjeita.2. Jos ajoneuvo on vahingossa kastunut, laita ajoneuvo kuivaan paikkaan 12 tunnin ajaksi tai puhalla se kui-vaksi ennen käyttöä.3. Ota yhteyttä Cramer myyntihenkilökuntaan.
Ruohonleikkuria on estetty.	Leikkuupöydälle on kasautunut rik-karuohoja ja roskia.	Puhdista kone aina koneen käytön jälkeen noudattamal-la ohjeita.
Pysäköintitilassa kone liukuu no-peasti rinteessä ja luistaa.	Renkaat hyvin kuluneet. Ota yhteyttä	myyntihenkilökuntaan renkaiden vaihtami-seksi.
	Sähkömagneettinen jarru on vaurioi-tunut tai liian kulunut.	Ota yhteyttä myyntihenkilökuntaan sähkömagneettisen jarrun vaihtamiseksi.
	Sähkömagneettinen jarru vapaute-taan manuaalisesti.	Tarkista sähkömagneettinen jarru ja palauta se alkuper-äiseen asentoon.

10 TEKNISET TIEDOT

Mallin nro 82ZT107
Jännite 82 V
Ajoneuvon kokonaispaino 106±3 kg
Pituus 170 cm
Korkeus 117 cm
Leveys (poiston kanssa) 135 cm
Leveys (ilman poistoa) 107 cm
Leikkuupöydän leveys 107 cm
Ajonopeus eteenpäin 0-7.5 mph
Peruutusnopeus	0-3 mph
Leikkuukorkeusalue	3.81-11.4 cm
Leikkuukorkeuden säätäminen	7 kpl
Joutokäyntinopeus	2400/3000/3200 RPM
Latausaika	4 t (yhdellä 8 laturilla)
Moottorin teho	1.2 kW (terämoottori)
	1.2 (käyttömoottori)
Rinteen MAX-kaltevuus	15°
Terien lukumäärä (poisto/silppuri)	2 kpl
Mitattu äänenpainetaso	L_pA = 85.63 dB (A), K_pA = 3 dB (A)
Mitattu äänitehotaso	L_wA = 98.61 dB (A)
Taattu äänitehotaso	L_wA.d = 100 dB (A)
Tärinä	Aseet: ≤2.5 m/s2, K= 1.5 m/s2
	Runko: ≤2.5 m/s2, K= 1.5 m/s2

11 RAJOITETTU TAKUU

11.1 MITÄ TÄMÄ TAKUU KATTAA

Cramer myöntää seuraavan takuun alkuperäiselle ostajalle ("Omistaja") – takuuta ei voi siirtää:

A. Kotitalouskäyttö: Cramer tuotteelle, jota käytetään tavallisessa kotikäytössä*, myönnetään viiden (5) vuoden tai 1 500 tunnin kokonaiskäyttötakuu (sen mukaan, kumpi tulee ensin) ostopäivästä alkaen. Takuu koskee kaikkia rungon, leikkuupöydän ja akkujen materiaaleja ja valmistusvikoja. Kuluvilla osilla, kuten renkailla ja terillä, on kolmenkymmenen (30) päivän takuu ostopäivästä lukien. Jos Omistaja havaitsee tämän takuuajan sisällä materiaali-tai valmistusvian:

• Omistajan on ilmoitettava asiasta viipymättä Cramer tai valtuutetulle jälleenmyyjälle kirjallisesti, sähköpostitse, puhelimitse, sovelluksella tai henkilökohtaisesti. Tällaista ilmoitusta ei saa missään tapauksessa vastaanottaa Cramertai valtuutettu jälleenmyyyjä yli viiden (5) vuoden kuluttua ostopäivästä.
• Kohtuullisen ajan kuluessa tällaisesta ilmoituksesta ja takuuvirheen todentamisesta; Cramer korjaa kaikki materiaali- tai valmistusvirheet Cramer tuotteesta korjaamalla tai korvaamalla osia valintansa mukaan joko uusilla tai käytetyillä varaosilla.
• Tällaisen korjauksen, mukaan lukien osat ja työvoima, maksaa Cramer koskee vain alkuperäistä Omistajaa.

B. Kaupallinen käyttö: Cramer tuotteelle, jota käytetään kaupallisessa ja laitoskäytössä, myönnetään viiden (5) vuoden tai 1 500 tunnin kokonaiskäyttötakuu (sen mukaan, kumpi tulee ensin) ostopäivästä. Takuu koskee kaikkia rungon, leikkuupöydän ja akkujen materiaaleja ja valmistustyötä. Kuluvilla osilla (mukaan lukien mutta ei näihin rajoittuen renkaat ja terät) on kolmenkymmenen (30) päivän takuu ostopäivästä lukien. Jos Omistaja havaitsee tämän takuuajan sisällä materiaali- tai valmistusvian:

• Omistajan on ilmoitettava asiasta viipymättä Cramer tai valtuutetulle jälleenmyyjälle kirjallisesti, sähköpostitse, puhelimitse, sovelluksella tai henkilökohtaisesti. Tällaista ilmoitusta ei saa missään tapauksessa vastaanottaa Cramertai valtuutettu jälleenmyyjä yli viiden (5) vuoden kuluttua ostopäivästä.
• Kohtuullisen ajan kuluessa tällaisesta ilmoituksesta ja takuuvirheen todentamisesta Cramer korjaa kaikki materiaali- tai valmistusvirheet Cramer tuotteesta korjaamalla tai korvaamalla osia valintansa mukaan joko uusilla tai käytetyillä varaosilla.
• Tällaisen korjauksen, mukaan lukien osat ja työvoima, maksaa Cramer koskee vain alkuperäistä Omistajaa (kaupallinen).

i HUOMAA

Jos akkuja ei ylläpidetä kunnolla ja pidetä täyteen ladattuina, akun käyttöikä lyhenee ja akun takuu mitätöityy. Tämän rajoitetun takuun määräykset eivät koske vikoja, jotka johtuvat seuraavista:

• Väärinkäyttö tai laiminlyönti, kuten: vesivahingot, löysät johdot tai ruostuneet tai syöpyneet laitteet.
• Asianmukaisen huollon puute; akun väärästä asennuksesta aiheutuneet vauriot; laiminlyönti, rikkoutuminen, altistuminen äärimmäisille lämpötiloille, mukaan lukien, mutta ei rajoittuen, jäätymislämpötilat, kuumat lämpötilat, lämmönlähteiden, kuten lämmittimien tai tulen, läheisyys, altistuminen vedelle tai muille aineille, hylkääminen, akun käyttö yiladatussa tai lataamattomassa tilassa.
• Akku on ladattu muilla järjestelmillä kuin alkuperäisellä akkulaturilla.

Alaviite: *"Normaalilla kotikäytöllä" tarkoitetaan tässä Tuotteen käyttöä samalla tontilla, jolla käyttäjän koti sijaitsee. Käyttöä useammassa kuin yhdessä paikassa pidetään kaupallisena käyttönä, johon sovelletaan kaupallisen käytön takuuta.

11.2 KENEN TULEE SUORITTAA TAKUUHUOLTO

Kaikki takuuhuollot suorittaa Cramer valtuutettu jälleenmyyjä tai Cramer valtuutettu huoltoteknikko. Huoltopuhelut ja/tai tuotteen kuljetuskulut valtuutetulta jälleenmyyjältä ja valtuutetulle jälleenmyyjälle ja takuutöiden kustannukset maksaa tuotteen omistaja. Ota yhteyttä valtuutettuun jälleenmyyjään takuuhuoltoa varten.

Cramer takuu ei kata:

• Valtuuttamattomien henkilöiden tekemiä korjauksia.
• Vaurioita, jotka ovat aiheutuneet siitä, että Cramer tuotetta on käytetty muihin tarkoituksiin kuin niihin, joita varten se on suunniteltu.

Suomi

• Katastrofien, kuten tulipalon, tulvien, tuulen ja salaman, aiheuttamia vahinkoja.
• Laiminlyönnistä, väärinkäytöstä, epänormaalista käytöstä, epäasianmukaisesta tai kohtuuttomasta käytöstä, onnettomuudesta, huolimattomuudesta tai väärinkäytöstä, kuten vesivahingoista, aiheutuneita vahinkoja.
• Korjauksia tai vaihtoja, jotka johtuvat luvattomien osien, lisävarusteiden tai lisälaitteiden käytöstä.
• Korjauksia tai vaihtoja, jotka johtuvat mahdollisista muutoksista tai muunteluista määrityksiin Cramer, mitkä vaikuttavat haitallisesti laitteen toimintaan, suorituskykyyn tai kestävyyteen.
• Tuotteita, komponentteja tai osia, joiden valmistaja ei ole Cramer.
• Tuotteita, joiden tunnistetietoja on muutettu, mukaan lukien mutta ei rajoittuen, sarjanumerot poistettu ja/tai tehty lukukelvottomiksi.
• Arvonalentumista tai vaurioita, jotka johtuvat normaalista kulumisesta, kohtuullisen ja asianmukaisen huollon puutteesta, tuotteen omistajan käsikirjan käyttö-, huolto- ja säätöohjeiden tai muiden käyttöohjeiden noudattamatta jättämisestä, ohjeiden antaja Cramer.
• Normaaleja huolto-osia ja huoltoja, mukaan lukien, mutta ei rajoittuen, voiteluaineet, viritysosat, terät, terien teroitus, laakerit, jarrujen tai ohjauksen säädöt.
• Tuotteita, joiden ohjelmointia ei ole hyväksytty kyseiselle tuotteelle, mukaan lukien parametrien muutokset, jälkimarkkinoiden ohjelmointi tai säädöt tai mitkä tahansa hyväksymättömät muutokset komponentteihin, elektroniikkaan tai ohjelmistoon.

11.4 TAKUUN VASTUUVAPAUSLAUSEKE

Edellä mainitut takuut korvaavat kaikki muut nimenomaiset tai epäsuorat takuut, mukaan lukien, mutta ei näihin rajoittuen, oletetut takuut myyntikelpoisuudesta ja sopivuudesta tiettyyn tarkoitukseen. Kuitenkin, jos Cramer tuote ostetaan kuluttajatuotteena, mikä tahansa oletettu takuu myyntikelpoisuudesta tai sopivuudesta tiettyyn tarkoitukseen rajoittuu tämän rajoitetun takuun kestoon. Jotkin osavaltiot eivät salli rajoituksia oletetun takuun kestoajalle, joten yllä oleva rajoitus ei välttämättä koske sinua. Tämä takuu antaa sinulle tietyt lailliset oikeudet, mutta sinulla voi olla myös muita oikeuksia, jotka vaihtelevat osavaltioittain.

11.5 KORJAUSTOIMENPITEIDEN RAJOITUKSET

Missään tapauksessa Cramer ei ole vastuussa mistään erityisistä, satunnaisista tai välillisistä vahingoista, jotka perustuvat takuun rikkomiseen, sopimusrikkomukseen, huolimattomuuteen, ankaraan vahingonkorvausvastuuseen tai mihinkään muuhun oikeudelliseen teoriaan. Tällaisia vahinkoja ovat muun muassa:

• Voittojen menetys
  • Säästöjen tai tulojen menetys
• Käytön menetys Cramer Tuote tai siihen liittyvät laitteet
  • Pääomakustannukset
• Korvaavien laitteiden, tilojen, palvelujen tai seisokkien kustannukset
• Kolmansien osapuolten, mukaan lukien asiakkaiden, vaatimukset ja omaisuusvahingot

11.6 AIKARAJA

Jollei valtion lainsäädännössä toisin säädetä:

Kaikki takuuvaatimuksia koskevat toimet on aloitettava viiden (5) vuoden tai kuudenkymmenen (60) kuukauden kuluessa ostopäivästä kotitalouskäytössä ja/tai kaupallisessa käytössä.

Jos valmistuspäivä ylittää asiakkaan ensimmäistä ostoa edeltävän kohtuullisen ajan, Cramer takuuseen voi liittyä lisärajoituksia.

11.7 EI MUITA TAKUITA

Tämä sopimus ymmärretään osapuolten väliseksi täydelliseksi ja yksinomaiseksi sopimukseksi, joka korvaa kaikki aiemmat suulliset tai kirjalliset sopimukset ja kaiken muun tähän sopimuksen liittyvän osapuolten välisen viestinnän.

11.8 KÄYTTÄJÄN VASTUUT

Huolla tätä Cramer tuotetta omistajan käsikirjassa kuvattujen huoltotoimenpiteiden mukaisesti. Tällainen määräaikaishuolto tapahtuu omalla kustannuksellasi jälleenmyyjän toimesta tai omasta toimestasi.

Tämä kone, kuten kaikki muutkin sähkökäyttöiset laitteet, voivat olla vaarallisia, jos niitä ei käytetä oikein. Jokaisen käyttäjän on oltava varovainen ja pidettävä turvallisuus mielessä aina. Jokaisen käyttäjän tulee ennen Cramer

Suomi

tuotteen käyttöä lukea omistajan käsikirja ja perehtyä koneen käyttöön ja turvallisuuteen sekä kaikkiin itse koneeseen kiinnitettyihin turvallisuusvaroituksiin.

11.9 RISKIEN JAKAMINEN

Tämä sopimus jakaa tuotteen rikkoutumisriskin Cramer ja omistajan välille. Molemmat osapuolet tunnustavat tämän jaon, ja se näkyy tuotteiden hinnassa.

11.10 TAKUUN REKISTERÖIMINEN

Jollei valtion lainsäädännössä toisin säädetä:

1. Omistajien on rekisteröitävä laite Cramer kymmenen (10) päivän kuluessa ostopäivästä.
2. Rekisteröinti voidaan suorittaa täyttämällä takuun rekisteröintilomake, joka sisältyy käyttöoppaaseen.
3. Rekisteröinti voidaan suorittaa myös käyttämällä lomakkeita, jotka ovat verkossa osoitteessa cramertools.com tai käyttämällä sovellusta ja toimittamalla ostotositteen (kuitti ja ostopäivä).

12 EU-VAATIMUSTENMUKAISUUSVAKUUTUS

Valmistajan nimi ja osoite:

Nimi: Greenworks Tools Europe GmbH

Sen henkilön nimi ja osoite, joka on valtuutettu kokoamaan teknisen tiedoston:

Nimi: Ralf Pankalla

Täten vakuutamme, että tuote

Luokka: Paikallaan kääntyvä ruohonleikkuri

Malli: 82ZT107

Sarjanumero: Katso tuotteen tyyppikilpi

Valmistusvuosi: Katso tuotteen tyyppikilpi

• täyttää konedirektiivin 2006/42/EY olennaiset vaatimukset.
• täyttää seuraavien muiden EU-direktiivien vaatimukset:
  • 2014/30/EU
  • 2011/65/EU ja (EU) 2015/863

Lisäksi vakuutamme, että seuraavia yhdenmukaistettuja eurooppalaisia standardeja (osia/artikloja) on käytetty:

• EN 62841-1, EN ISO 5395-1, EN ISO 5395-3, EN ISO 14982, IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC 62321-8

Paikka, päiväys: 11.11.2022 Allekirjoitus: Ted Qu, laatujohtaja

Ted Qu

Svenska

1 Beskrivning......249
