BRUKSANVISNING 82ZT107 Cramer

Vordere Lenkräder 37 psi

i HINWEIS

1.1 Översikt.... 249
1.2 Manöverpanel....249

2 Packa upp maskinen......249

3 Installation.... 250

3.1 Montera sätet.... 250
3.2 Installera marktäckningsskyddet...... 250
3.3 Installera styrspaken.... 250
3.4 Vred för förbikoppling av friläge......251
3.5 Antiskalperingshjul.... 251

4 Bruksanvisningar...... 251

4.1 Före drift....251
4.2 Manövrera maskinen....253

5 Elektriskt system......257

5.1 Elsystemsäkerhet....257
5.2 Information om det elektriska systemet..258

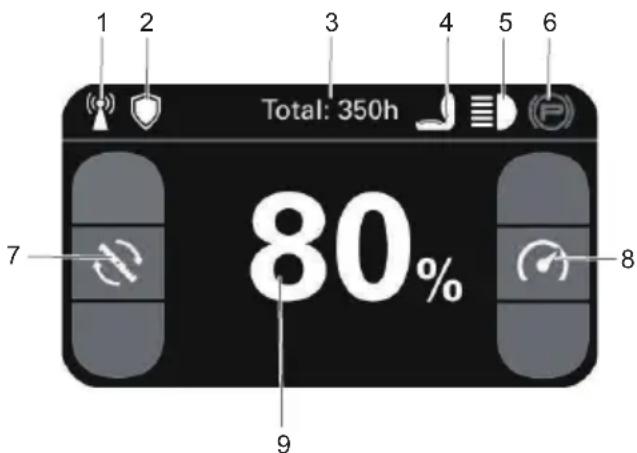

5.3 Digital display.... 258

6 Fel.... 258

6.1 Felkod....259

7 Underhåll....264

7.1 Underhåll av klippblad....264
7.2 Däck.... 265
7.3 Smörjning.... 265

7.4 Vridmomentsvärden.... 265
7.5 Underhåll av batteripaket.... 266
7.6 Underhåll av batterifackfilter ......266
7.7 Service.... 266

8 Transport och förvaring......267

8.1 Frakt.... 267
8.2 Rengöring och förvaring....268

9 Felsökning.... 270

10 Tekniska data......272

11 Begränsad garanti......272

11.1 Vad den här garantin täcker.... 272
11.2 Vem får utföra garantiservice.... 273
11.3 Vad den här garantin inte täcker...... 273
11.4 Ansvarsfriskrivning.... 274
11.5 Begränsning av påföljder....274
11.6 Varaktighet....274
11.7 Inga andra garantier....274
11.8 Ägaransvar....274
11.9 Tilldelning av risk....274
11.10 Garantiregistrering....274

12 EG-försäkran om överensstämmelse...... 275

Svenska

1 BESKRIVNING

1.1 ÖVERSIKT

Se separat figurblad 1-19

1 Styrspakar
19 Vred för
2 Justeringsspak till säte
förbikoppling av friläge
3 Strålkastare
20 Serienummer
4 Framhjul
21 Parkopplingskod
5 Sidoutmatning
22 QR-kod
6 Drivhjul
23 Batterifack
7 Manöverpanel
24 Batteri
8 USB-port
25 Batterispärr
9 Mugghållare
26 Effekt: AV
10 Däck
27 Effekt: PÅ
11 Antiskalperingshjul
28 Start Nyckelhål
12 Höjdjusteringsspak till däck
29 Bult
13 Sätespanel
30 Bricka
14 Säteskontakt
31 Kniv
15 Marktäckningsskydd
32 Trädgårdsslang
16 Lagerring
33 Snabbkopplare
17 Fixeringsklämmor
34 Rengöringsport
18 Monteringsstång
35 Oljeutlopp
36 Oljesticka

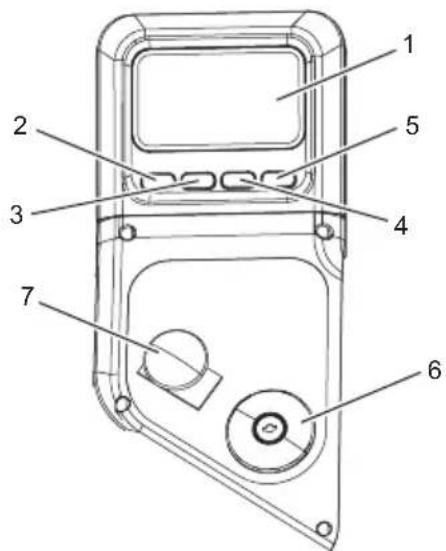

1.2 MANÖVERPANEL

Kontrollera att maskinen är rätt monterad före användning.

#	Namn Funktion
1	Digital display	Displayen visar viktig information om elsystemet. Se avsnittet Elektricitet för mer information.
2	Knivmotor hastighets-reglage/Återställ	Justera bladets hastighet (cykliskt) när den finns på hemsidan. Tryck på knappen för att återgå till föregående sida.
3	Menynavigering/Sida upp	Gå till sista sidan på den digitala displayen. Gå tillbaka till startsidan.
4	Lampbry-tare/Sida ned	Slå på/stänga av lamporna när den är på hemsidan. Gå till näsa sida på den digitala displayen.
5	Hastighets-reglage/Bekräfta	Justera bladets hastighet (cykliskt) när den finns på hemsidan. Tryck på knappen för att bekräfta.
6	Strömbry-tare	Använd strömbrytaren för att slå på och av gräsklipparen.
7	Däckbla-dens PÅ/AV-bry-tare (PTO)	Brytaren kopplar in bladmotorerna. Dra upp brytaren för att koppla in motorerna och tryck ned den för att koppla ur motorerna.

i VIKTIGT

Koppla aldrig in knivmotorerna när däcket är belastat. Det kan skada motorerna eller däcket.

Svenska

▲ WARNING

• Om delar av maskinen är skadade, använd inte maskinen.
• Använd inte maskinen om det saknas delar.

• Om delar är skadade eller saknas, kontakta servicecenter.

• Öppna förpackningen.

• Läs igenom dokumentationen som medföljer i förpackningen.
• Ta ut alla omonterade delar från förpackningen.
• Ta ut maskinen från förpackningen.
• Avfallshantera lådan och förpackningsmaterialet enligt lokala regler.

▲ WARNING

För din personliga säkerhet, sätt inte i batteriet innan verktyget är helt monterat.

3 INSTALLATION

3.1 MONTERA SÄTET

Se figur 3

1. Placera sätesanordningen över sätespanelen och rikta in hålen enligt illustrationen.
2. Montera bultarna, brickorna och muttrarna och dra åt ordentligt.
3. Fäst hylsan på muttrarna.
4. Se till att anordningen är ordentligt monterad.
5. Anslut säteskontakten till maskinen.

3.2 INSTALLERA MARKTÄCKNINGSSKYDDET

Se figur 4

Gräsklipparen är konfigurerad för sidoutmatning under transport. Om marktäckning önskas:
1. Sätt marktäckningsskyddet över fliken på gräsklipparhöljet.
2. Rikta in hålen i marktäckningsskyddet med hålen i gräsklipparhöljet.
3. Montera och dra åt bultarna, skruvarna, fixeringsklämmorna och lagerringen enligt bilden.

3.3 INSTALLERA STYRSPAKEN

Se figur 5-6

▲ WARNING

Justera vänster och höger styrspakarna så att de är i linje med varandra i friläget. Installera ALDRIG styrspakarna i en asymmetrisk arbetshöjd.

1. Lyft en styrspak för att rikta in hålen i spaken med hålen i motsvarande monteringsstång.
2. Välj önskad arbetshöjd för styrspaken. För in skruven och brickan i hålet.
3. Använd skiftnyckeln (13*16 mm) för att spänna fast styrspaken.
4. Montera den andra styrspaken på samma sätt.

▲ OBSERVERA

Montera inte styrspaken omvänt.

Svenska

3.3.1 STYRSPAKAR

De två spakarna styr hastigheten, riktningen, stopp, neutrallås och parkeringsbromsen. Använd spakarna för att styra, öka farten, sänka farten, stoppa maskinen och byta riktning. Det går inte att förfytta maskinen när styrspakarna är i parkeringsbromsläget.

i NOTERA

Använd alltid båda händerna när du kör. Kör aldrig med bara enhandsfattning.

3.3.2 ANVÄND APPEN

Se figur 9-10

1. Besök Fleet Managements webbplats: fleet.cramertools.com
2. Skapa ett konto och logga sedan in.
3. Bjud in andra användare i din organisation.
4. Skanna QR-koden, ladda ner appen och logga in.
5. Lägga till en enhet. Hitta serienumret, parkopplingskoden och QR-koden på fordonets matchande etikett i denna bruksanvisning. Skanna QR-koden eller fyll i manuellt.

3.4 VRED FÖR FÖRBIKOPPLING AV FRILÄGE

Se figur 7-8

1. Dra de neutrala bypass-rattarna utåt och nedåt för att låsa upp hjulet.
2. Flytta tillbaka de neutrala bypass-rattarna till utgångsläge för att låsa hjulen.

▲ WARNING

Kör aldrig gräsklipparen när vredet för förbikoppling av friläge är aktiverat. För alltid tillbaka vredet för förbikoppling av friläge till ursprungsläget innan du använder maskinen! Underlåtenhet att återinstallera vredet kan skada gräsklipparen och häver garantin!

▲ WARNING

Dra aldrig spaken för förbikoppling av friläge utåt när du kör i en sluttning!

3.5 ANTISKALPERINGSHJUL

Se figur 2

Antiskalperingshjul är standard på Cramer-enheter. Antiskalperingshjulen är utformade för att minimera skalpering på tuff, ojämn terräng. Ställ in klipphöjden och justera antiskalperingshjulen så att de sträcker sig under däcket utan att komma i kontakt med marken. De bör alltid vara minst 0,6–1,9 cm under däcket. Det går att justera hjulen uppåt eller nedåt från 1,9–4,4 cm under bladytan medan enheten står på ett jämnt och plant underlag. Flytta hjulen upp eller ned – använd de olika monteringshålen på axeln i hjulfästet (beroende på modell).

4 BRUKSANVISNINGAR

4.1 FÖRE DRIFT

4.1.1 JUSTERA SÄTET

Se figur 11

▲ WARNING

Kontrollera att sätet är ordentligt monterat före varje användningstillfälle, för att förhindra förskjutning/lutning vid överrullning eller liknande rörelser.

1. Tryck styrspakarna utåt till PARKERINGSBROMS-läget innan du justerar sätet.
2. Sätt dig på sätet och dra upp sätesjusteringsspaken.

Svenska

1. Skjut sätet till önskat läge medan du håller i spaken.
2. Släpp spaken och se till att sätet är låst i läge innan du använder gräsklipparen.

WARNING

Se till att sätet är låst på plats innan du använder gräsklipparen. Om sätet inte är säkrat kan föraren förflyttas och tappa kontrollen över gräsklipparen vilket kan leda till dödsfall eller allvarliga personskador.

4.1.2 JUSTERA KLIPPHÖJDEN

Se figur 12

Innan du använder gräsklipparen ska du höja däckhöjden till klippläget som är bäst lämpat för din gräsmatta.

Däckhöjden är justerbar från 3.81-11.4 cm. Däcket ska vara upphöjt under användning för att undvika stubbar, stenar och andra hinder som kan skada däcket.

▲ OBSERVERA

Håll stadigt i spaken för justering av däckhöjden och släpp endast när den sitter fast i önskat spår. Om du släpper spaken för snabbt kan det riskera att förarens hand hamnar i kläm.

1. Stoppa gräsklipparen och koppla ur bladen.
2. Vrid nyckeln till AV-läge och dra åt parkeringsbromsen.
3. Höj skärdäcket genom att ta tag i däckets höjdjusteringsspak, tryck åt vänster för att lossa från skåran, flytta mot baksidan av gräsklipparen och tryck sedan åt höger i skåran för att säkra.
4. Höj skärdäcket genom att ta tag i däckets höjdjusteringsspak, tryck åt vänster för att lossa från skåran, flytta mot framsidan av gräsklipparen och tryck sedan åt höger i skåran för att säkra.

SV

4.1.3 JUSTERA STYRSPAKEN

Du kan justera styrspakarna efter önskemål. Du kan justera den övre styrspaken genom att lossa huvudskruvarna som håller ihop den övre styrspaken och den nedre styrspaken. Justera styrspakarna så att de är i linje med varandra i friläget.

4.1.4 MONTERA BATTERIPAKETET

Se figur 13

Kontrollera att klipparens batterier är fulladdade via batterinivåindikatorn. Se batterimanualen för mer information.

1. Lyft sätespanelen.
2. Lyft upp batterifackets lock.
3. Montera batteripaketet i batterifacket.

WARNING

Rikta in batteriets ribbor med batteriporten. Se till att batterispärren klickar fast i batterifacket.

4.1.5 INNAN DU ANVÄNDER MASKINEN

• Se till att arbetsområdet är fritt från barn, förbipasserande och husdjur.
• Kontrollera bromsfunktionen.
• Kontrollera däcktrycket.
• Kontrollera om det finns lösa fästen.
• Kontrollera att alla skydd är på plats och fungerar korrekt.
• Ta bort skräp från gräsklipparen.
• Testa säkerhetsspärrsystemet.
• Justera sätet till önskat läge.
• Kontrollera batteriladdningsnivån.

- Rensa arbetsområdet från föremål som kan slungas ut från gräsklipparknivarna.

4.1.6 FÖRREGLINGSSYSTEM FÖR OAVSIKTLIG START

Maskinen är utrustad med ett förreglingssystem som hindrar oavsiktlig start. Det består av parkeringsbromsbrytare, sätesbrytare och PÅ/AV-brytare för däckblad.

Förreglingssystemet för oavsiktlig start är utformat för att skydda operatören och andra från skada på grund av oavsiktlig start av drivsystemet.

Kontrollera förreglingssystemet för oavsiktlig start varje dag före drift. Systemet är en viktig säkerhetsfunktion i gräsklipparen. Låt reparera det omedelbart om det inte fungerar korrekt. Maskinen har en separat sätesbrytare som stoppar drivsystemet och däckmotorerna när operatören av någon anledning inte sitter ned medan gräsklipparen är i drift. Säkerhetsfunktionen är avsedd att förhindra okontrollerad förflyttning och oavsiktlig intrassling.

Koppla aldrig ur eller förbi förreglingssystemet. Om du gör det kan maskinen börja köra okontrollerat, vilket kan leda till personskador.

Inspektera systemet:

1. Du som operatör måste sitta ned när du testar sätesbrytaren.
2. Vrid nyckeln för att starta maskinen.
3. Dra styrspakarna till parkeringsläget.
4. Dra PTO-brytaren uppåt för att koppla in motorn.
5. Ställ dig långsamt upp. Däckbladssystemet bör stanna.
6. Kontakta din Cramer-återförsäljare omedelbart om däckbladssystemet av någon okänd anledning inte stannar när du ställer dig upp.

4.2 MANÖVRERA MASKINEN

4.2.1 STARTA MASKINEN

Se figur 14

Se till att det inte finns förbipasserande innan du använder gräsklipparen. Om någon börjar gå på klippområdet, stanna omedelbart och börja inte klippa igen förrän personen lämnat området.

1. Höj däcket till dess högsta läge.
2. Sätt i startnyckeln och vrid till PÅ-läge.
3. Dra höger och vänster styrspakar inåt.
4. Dra upp PTO-brytaren för att börja klippa.

Koppla bara in bladen när styrspakarna är i FRILÄGE! Koppla ALDRIG in bladen när gräsklipparen är i rörelse!

1. Placera styrspakarna i framåtläge (D) och kör till önskad klipplats.

Var försiktig när du kör över grusvägar eller uppfarter. Innan du korsar sådana vägar, koppla ur knivarna och höj däcket till högsta läge för att minimera risken för rikoschetter. Kör långsamt för att inte tappa grepp och kontroll.

Försök inte ändra körriktning medan gräsklipparen är i rörelse. Stanna alltid helt innan du ändrar klipparens riktning.

Styrspakar fjädrar tillbaka mot neutralläge om du släpper dem, men du måste fortfarande styra dem manuellt för att komma till neutralläge.

Svenska

4.2.2 KÖR MASKINEN

Aktivera styrspakarna och styr enligt följande efter att du har startat drivsystemet:

WARNING

Var alltid medveten om din omgivning innan du backar maskinen. Kör inte i backväxel om det inte är absolut nödvändigt. Kolla alltid på marken och bakom dig innan och medan du backar.

▲ VARNING

Komponenterna i elsystemet kan ta skada om du manövrerar styrspakarna för snabbt.

• Dra båda styrspakarna lika långt framåt för att köra framåt.
• Dra båda styrspakarna lika långt bakåt för att backa.
• Flytta den högra styrspaken längre framåt än den vänstra styrspaken förbi friläget för att svänga vänster.
• Flytta den vänstra styrspaken längre framåt än den högra styrspaken förbi friläget för att svänga höger.
• Flytta den ena styrspaken framåt och den andra styrspaken bakåt för att göra en nollradiesväng. Då motroterar drivhjulen.
• Flytta styrspakarna till friläget för att stoppa maskinen eller sänka hastigheten. Dra försiktigt bak styrspakarna när du kör framåt. Tryck försiktigt fram styrspakarna när du backar.

• Det går att stoppa maskinen i nödfall på två sätt:

• Sätt styrspakarna i parkeringsbromsläget omedelbart när du kör framåt eller backar. Tryck försiktigt fram styrspakarna och undvik plötsliga rörelser när du backar. Plötsliga rörelser kan få framredet att lyfta från marken, vilket kan leda till förlorad kontroll och följaktligen allvarlig skada eller dödsfall.

• Vrid startnyckeln till AV-läge. Detta stänger ned dragdrivsystemet och däckdrivsystemet.

- För att göra en trepunktssväng till höger ska du trycka den vänstra styrspaken längre framåt än den högra styrspaken förbi friläget och påbörja svängen. Dra sedan styrspakarna bakåt, förbi friläget, till dess att maskinen börjar backa. Dra den högra styrspaken längre än den vänstra styrspaken förbi friläget till dess att den bakre delen av maskinen har svängt runt. Tryck sedan båda styrspakarna framåt, förbi friläget, till dess att maskinen börjar köra framåt. Tryck den vänstra styrspaken längre framåt än den högra styrspaken förbi friläget och fullfölj svängen.

- Öka hastigheten genom att föra styrspaken längre bort från friläget. Ju längre bort (framför) styrspakarna är från friläget, desto snabbare kör maskinen framåt. Ju längre bort (bakom) styrspakarna är från friläget, desto snabbare kör maskinen bakåt.

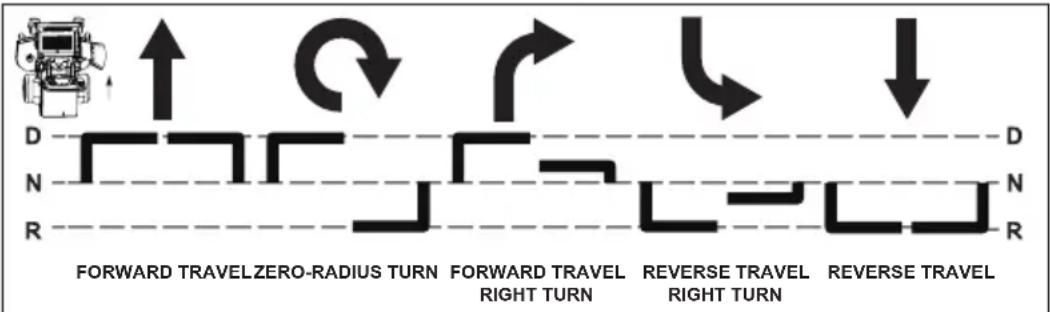

GRÄSKLIPPARENS FRAMSIDA VETTER I DENNA RIKTNING

N= NEUTRAL LÄGE D= KÖRLÄGE R= BACKLÄGE

Pilarnas riktning indikerar gräsklipparens rörelseriktning

Vänster styrspak

Höger styrspak

Svenska

4.2.3 STÄNGA AV MASKINEN

▲ WARNING - LIVSFARA

Stanna eller backa aldrig maskinen plötsligt, särskilt inte i en lutning. Styrsystemet är mycket responsivt. Snabb förflyttning av styrspakarna i någon riktning kan resultera i att maskinen reagerar okontrollerat och orsakar allvarlig skada.

1. För tillbaka styrspakarna till friläget. Tryck styrspakarna utåt mot parkeringsbromsläget.
2. Tryck ned däckbladsbrytaren (PÅ/AV) för att stänga av bladen.
3. Vrid nyckeln i strömbrytaren till läge "AV" (OFF).

OBSERVERA

Vi rekommenderar att du tar bort startnyckeln från maskinen för att förhindra oavsiktlig start.

USB-laddningsporten ger din mobiltelefon, MP3-spelare eller andra USB-enheter en laddningseffekt på 5 volt DC vid upp till 2,1 ampere. Se bruksanvisningen för din enhet för specifika laddningskrav.

Anslut ena änden av en USB-kabel (medföljer ej) till din enhet och den andra änden till USB-laddningsporten på gräsklipparen för att börja ladda enheten.

i NOTERA

Försök att ladda enheter på mer än 2,1 ampere kan skada USB-laddningsporten och/eller gräsklipparen.

i NOTERA

USB-porten får endast ström när maskinen startar.

▲ WARNING

Använd aldrig hörlurar eller någon annan elektronisk enhet, t ex en smart telefon eller surfplatta, när du använder gräsklipparen. Om operatören blir distraherad kan det orsaka dödsfall eller allvarliga personskador på operatören eller förbipasserande.

4.2.5 REKOMMENDATIONER FÖR DRIFT

▲ WARNING - LIVSFARA

Operatören bör före drift göra sig införstådd i lämplig användning och drift av utrustningen, läsa igenom hela handboken ordentligt, och försöka genomföra långsamma manövrer för att lära känna maskinen. En oerfaren operatör bör inte manövrera maskinen i sluttningar eller på ojämn terräng.

▲ WARNING

Om du tappar kontrollen under drift ska du ställa styrspakarna i parkeringsbromsläget omedelbart och vrid nyckeln till AV-läge. Inspektera maskinen och rådgör med din Cramer-återförsäljare för att åtgärda problemet innan du använder den igen.

▲ WARNING

Styrspakarna är mycket responsiva. Flytta styrspakarna långsamt och undvik att göra plötsliga rörelser, för en smidigare drift. Övning ger färdighet. Maskinen kan svänga väldigt snabbt. Var försiktig när du svänger, och sänk hastigheten innan du svänger skarpt.

Oerfarna operatörer kan tendera att överstyra och tappa kontrollen. Vi rekommenderar långsamma manövrer i början, och normal körhastighet först när operatören har lärt känna sin maskin.

Svenska

WARNING

Närma dig aldrig skarpa lutningar eller upphöjda hinder (till exempel rännor eller trottoarer) direkt i hög hastighet i ett försök att "hoppa över" dem, eftersom du kan ramla av utrustningen. Närma dig dem i låg hastighet och vinkla ett drivhjul mot hindret. Fortsätt i en vinkel tills hjulen är fria och rotera sedan det motsatta hjulet.

När du svänger på mjukt eller vått gräs ska du hålla båda hjulen rullande antingen framåt eller bakåt. Om du roterar på ett stoppat hjul kan det skada gräsmattan. Håll bladen vassa. Många problem med klippmönster beror på trubbiga eller felaktigt slipade blad. Kontrollera bladslipningen dagligen.

▲ WARNING - LIVSFARA

Arbeta aldrig med bladen när nyckeln sitter i tändningsläset. Sätt alltid däckbladens PÅ/AV-brytare (PTO) i det urkopplade läget, styrspakarna i parkeringsbromsläget, vrid nyckeln till Av-läge och ta bort brytaren. Använd hjulblock när du arbetar under gräsklipparen. Bär handskar när du hanterar bladen. Kontrollera alltid bladet avseende skada om maskinen slår i en sten, gren eller andra föremål under användning.

• Rikta utmatningsöppningen till höger, bort från orörda ytor. Välj ett klippmönster där gräsutmatningen sker utanför klippområdet. Det innebär normalt ett mönster som gör vänstersvängar, eftersom utmatningssidan är till höger. Undvik i alla fall att mata ut klippt gräs över orörda ytor, eftersom maskinen då "klipper gräset två gånger". Om du klipper samma yta två gånger medför det onödig belastning på utrustningen och minskar effektiviteten.
• När du klipper en gräsmatta för första gången ska du inte klippa det så kort, för att undvika att skalpera ojämn terräng. När det är möjligt är det bäst att använda samma klipphöjd som tidigare. När du klipper gräs som är högre än 15,2 cm (6") kan du klippa gräsmattan två gånger för att få ett bättre resultat.
• Klipp bara cirka 38 mm (1,5) av grässtrået under normal drift. Det är inte rekommenderat att klippa mer än så om inte gräset är glest eller om det inte är i slutet av säsongen.
• Alternera klippmönstret mellan användningstillfällen för att gräset ska växa ut rakt igen och för en jämnare spridning.
• Kom ihåg att gräs växer snabbare eller långsammare beroende på årstiden. Klipp oftare under tidig vår för att upprätthålla samma klipphöjd. Klipp mindre ofta när gräset inte växer lika fort från och med mitten av sommaren. Om du inte kan klippa gräset regelbundet ska du börja med att klippa med en hög klipphöjd, och sedan klippa det igen med en lägre klipphöjd två dagar senare.
• Öka klipphöjden om klippbredden är bredare än vad den var i din förra gräsklippare. Detta säkerställer att du inte klipper ojämna grässtrån för korta.
• Öka klipphöjden om gräset är lite högre än normalt eller om det är mycket vått. Klipp sedan gräset igen med en lägre inställd klipphöjd.
• Om du måste stanna maskinen medan du kör den framåt, kan maskinen tappa gräsklumpar på gräsmattan. Undvik detta genom att flytta till ett redan bearbetat område med bladen igång.
• Ladda batteriet omedelbart om maskinens batterieffekt är lägre än 5 %.

Modellnr.	Batterikapacitet Åtgärd Batterikapacitet Åtgärd
82ZT107 ≤5%		Den maximala körhas-tigheten blir 6.4 km/h.	≤5%	Det aktiverade stannar automatiskt. För omedel-bart tillbaka utrustningen till batteriladdningsområ-det och anslut den till batteriladdaren.

- Låt motorn svalna i 30 minuter. Motorhastigheten sjunker om drivmotortemperaturen stiger till över den programmerade temperaturen. Drivanordningen stängs ned om temperaturen fortsätter att stiga till över den programmerade temperaturen.

4.2.6 ANVÄNDNING I LUTNING

Se figur 16

Lutningar är en bidragande faktor till förlorad kontroll över maskinen och vältolyckor, som kan leda till allvarliga skador eller dödsfall. Var särskilt uppmärksam vid användning i lutningar. Kör inte maskinen i en lutning om du inte kan backa upp för lutningen eller om det inte känns bra.

Svenska

• Kör enligt tillverkarens rekommenderade riktning i sluttningar. Var försiktig när du kör nära avsläpp.
• Under inga förhållanden får maskinen används där dragkraft, styrning eller stabilitet inte kan garanteras. Däcken kan glida även om hjulen står stilla.
• Se till att alltid ha växeln i när du kör nedför sluttningar. Rulla inte nedför sluttningar.

- Var mycket försiktig när du kör i en sluttning.

• Ta inte bort och modifiera inga hjul.

- Se upp för hål, hjulspår, gupp, stenar eller andra dolda föremål. Ojämn terräng kan välta maskinen. Långt gräs kan dölja hinder.

- Avlägsna alla hinder såsom stenar, grenar, skräp och liknande.

- Förflytta dig långsamt och gradvis. Ändra inte hastighet eller riktning plötsligt.

- Undvik att starta och stoppa i en backe. Om däcken förlorar friktion ska du koppla bort bladen och fortsätta långsamt rakt nedför lutningen.

- Manövrera maskinen på ett säkert avständ (min. 3 m (10 fot)) från diken, murar, rännor, jordvallar, vatten och andra faror, för att undvika kontakt mellan hjulen och det instabila underlaget. Det minskar risken för att maskinen välter, vilket kan leda till allvarlig skada eller dödsfall.

- Använd en handgräsklippare eller en trimmer i sluttningar och nära stup, stödmurar, diken, jordvallar och vattenkällor.

- Kör inte på vått gräs. Minskad dragkraft kan resultera i glidning och okontrollerad styrning.

- Bogsera inte i lutningar. Vikten på den bogserade utrustningen kan orsaka förlust av dragkraft och kontroll.

- Om däcken tappar dragkraft i sluttningar ska du koppla ur däckdrevet, ställa styrspakarna i parkeringsbromsläget, vrid nyckeln till Av-läge, ta bort nyckeln och hämta hjälp.

- Starta, stoppa, vänd eller backa aldrig maskinen plötsligt, särskilt inte i en lutning. Styrsystemet är mycket responsivt. Snabb förflyttning av styrspakarna i någon riktning kan resultera i att maskinen reagerar okontrollerat och orsakar allvarlig skada.

- Stanna aldrig plötsligt när du backar nedför en sluttning. Det kan få maskinen att reagera på ett sätt som leder till allvarliga personskador.

- Det går att köra Cramer-gräsklipparen horisontellt (i sidled) i sluttningar som inte är för branta. När du kör i sluttningar upp till 15 grader ska du vara medveten om sådant som skulle kunna få gräsklipparen att förlora dragkraft, vilket kan leda till okontrollerad maskindrift. Använd inte utrustningen i en sluttning förrän du har lärt dig att hantera den.

Använd inte i sluttningar som är brantare än 15 grader.

Se sluttningsguiden för att avgöra vinkeln för en sluttning. Vi rekommenderar starkt att operatören kör maskinen bort från sluttningen, med extrem försiktighet, vid tecken på försämrad dragkraft. Vänta till dess att orsaken till problemet är åtgärdad innan du försöker köra maskinen i sluttningen igen. Terrängtillständ kan påverka dragkraften, vilket kan leda till förlorad kontroll över maskinen. Några tillständ att vara medveten om är:

1. Våt terräng
2. Sänkor (till exempel hål, hjulspår, erosion)
3. Gyttja
4. Viss mark (till exempel sand, lera eller grus)
5. Grästyp, -täthet och -höjd
6. Extremt torra underlag
7. Däcktryck

Även de monterade tillbehören påverkar hur maskinen beter sig i sluttningar. Var medveten om att egenskaperna för de olika tillbehören varierar.

Dessa är bara några exempel på situationer där du måste vara extra försiktig i sluttningar. De potentiella farorna är för många att nämna. Kom alltid ihåg att vidta extrem försiktighet i alla sluttningar.

5 ELEKTRISKT SYSTEM

- Ta ut nyckel och batterier och läs bruksanvisningen innan du justerar eller reparerar enheten.

• Ta alltid ut nyckel och batterier innan du arbetar med denna enhet.
• Koppla alltid bort nyckeln och batterierna under transport.
• Se till att utrustningen alltid är fri från klippt gräs, löv och annat skräp. Rengör INTE enheten genom att spruta vatten på den. Använd enbart tryckluft.

Svenska

Bär lämpliga ögon- och hörselskydd när du rengör enheten.

• Bär alltid skyddsglasögon och skyddskläder när du befinner dig i närheten av batteriet. Använd isolerade verktyg.
• Rengör batterifacket, drivmotorrummet, klippardäcket, sätet osv. Använd inte lösningsmedel eller rengöringsmedel med slipmedel.
• När nyckeln är i PÅ-läge (PTO) kan bladen aktiveras om På-/Av-brytaren (PTO) aktiveras trots att drivmotorn inte är igång. Se till att inga andra personer befinner sig i närheten när du aktiverar däckbladet med brytaren.

- Alla ytor avsedda för underhåll och förvaring ska vara välventilerade och överensstämma med tillämpliga riktlinjer för att undvika brandfaror.

- Exponera aldrig batterierna för lågor, gnistor eller rök.

- Håll batterierna utom räckhåll för barn.

- Se alltid till att skärmar, höljen och skydd är ordentligt monterade. Reparera eller byt ut dem omedelbart om de är skadade. Modifiera eller ta aldrig bort några säkerhetsanordningar.

5.2 INFORMATION OM DET ELEKTRISKA SYSTEMET

Cramer-gräsklipparen har ett 82 V-elsystem. Det består av följande komponenter:

1. Klippmodul (1)
2. Bladmotor (2)
3. Drivstyrenhet (1)
4. Accelerator - höger (1)
5. Accelerator - vänster (1)
6. Digital display (1)
7. Hjulmotor (2)
8. Batteripaket (1)

5.3 DIGITAL DISPLAY

Den digitala displayen på kontrollpanelen tillhandahåller information om det elektriska systemet till operatören.

6 FEL

Den ger detaljerad information i form av mönster, koder och siffror.

# Namn Funktion
1 4G GPS-signal
2 GreenShield
3 Totalt:350h		Fordonets arbetstid
4 Sätesbrytaren		är stängd.
5 LED-lampa
6 Parkeringsbromsen är ilagd.
7 Klingans hastighet
8 Körhastighet
9 80 % Batteri procent

CANBUS-systemet kommer att vidta åtgärder för att skydda användaren och maskinen när det upptäcker ett problem. När den stänger av maskinen eller en komponent kommer den att indikera att ett fel har inträffat och felet kommer att visas på den digitala displayen. Alla elektriska fel har en bokstavskod åtföljd av en siffra. Den första bokstaven beskriver systemet som orsakade felet enligt detta diagram:

Namn Betyder
TR Höger styrenhet och motor
TL Vänster styrenhet och motor
PMU	Strömenhet (i batterifacket)
ML Vänster bladmotor styrenhet
MR	Höger bladmotor styrenhet

6.1 FELKOD

FelkodBeskrivningLösning
TR1 Motorpositioneringsfel Starta om strömförsörjningen
TR2 Drivmotorn har stannat Kontrollera om drivhjulen har fastnat och starta om strömmen.
TR3 Låghastighetsskydd Starta om strömförsörjningen.
TR4 Motor överhastighetsskydd Starta om strömförsörjningen.
TR5 Motor Hall-sensorfel Kontrollera att Hall-effektkontakten på drivkontrollen är korrekt ansluten och starta sedan om strömmen.
TR6 Kontroll fasförlust Kontrollera att motorkablarna till drivenheten är korrekt ans-lutna och starta sedan om strömmen.
TR7 MOSFET fel på öppen krets Om du råkar ut för detta problem ska du kontakta din distrib-utör.
TR8 Styrenhetens underspänning Batterispänningen är för låg. Ladda batteripaketet före an-vändning.
TR9 Styrenhetens överspänning Batterispänningen är för hög. Starta om strömförsörjningen.
TR10 Batteri låg temperatur Temperaturen i batterifacket och batteriet är för låg. Användmaskinen i lämplig temperatur och starta om.
TR11 PMU-övertemperatur Hög batteri-temperatur Batterifacket och batteriets temperatur är för högt. Vänta tillsbatteriet har svalnat och starta sedan om.
TR12 Motor övertemperatur Motorn överhettar. Vänta tills motorn har svalnat och startasedan om.
TR13 Reglage övertemperatur Reglaget överhettar. Vänta tills reglaget har svalnat ochstarta sedan om.
TR14 Programvara överström För hög belastning. Starta om strömförsörjningen.
TR15 Hårdvara överström För hög belastning. Starta om strömförsörjningen.
TR16 Fel på hastighetsreglage Kontrollera att hastighetsreglaget till enheten är korrekt ans-lutet och starta sedan om.
TR17 Reglage förladdningsfel Starta om strömförsörjningen.
TR18 Bromsfel Starta om strömförsörjningen.
TR19 Driftsekvensfel Placera de vänstra och högra handtagen i parkeringslägeoch bladets startkontakt i AV-läge. Sätt dig på sätet ochförsök igen.
TR20 Fel på vinkelsensorn Starta om strömförsörjningen.
TR21 Reläfel Starta om strömförsörjningen.
TR22 Magnetventilfel Kontrollera att drivmotorns magnetventil är korrekt anslutenoch starta sedan om.
TR23 Kommunikationsfel på batterifack (PMU). Kommunikationsfel med batterifacket. Starta om strömför-sörjningen.
TR24 Fel på batterifack (PMU). Mindre allvarligt/allvarligt fel på batterifacket. Kontrollera ochstarta om.
TR25 CAN-tidsgränsfel – vänster enhet Kommunikationsfel med vänster reglage. Starta om strömförsörjningen.
TR26 CAN-tidsgränsfel – höger enhet Kommunikationsfel med höger reglage. Starta om strömför-sörjningen.

Svenska

FelkodBeskrivningLösning
TR27 CAN-tidsgränsfel – vänster blad Kommunikations		sfel med vänster reglage. Starta om strömförsörjningen.
TR28 CAN-tidsgränsfel – centralblad Kommunikations		sfel med centraldrivenhet. Starta om strömförsörjningen.
TR29 CAN-tidsgränsfel – höger blad Kommunikations		sfel med höger bladreglage. Starta om strömförsörjningen.
TR30 Fel på batterifackets lucka Kontrollera att kontakten under sätet är korrekt ansluten och starta sedan om.
TR31 Verifieringsfel för sätesbrytare Kontrollera att kontakten under sätet är korrekt ansluten och starta sedan om.
TR32 Autentiseringsfel för programvaran Starta om strömförsörjningen.
TL1 Motorpositioneringsfel Starta om strömförsörjningen.
TL2 Drivmotorn har stannat Kontrollera om drivhjulen har fastnat och starta om strömmen.
TL3 Motor låghastighetsskydd Starta om strömförsörjningen.
TL4 Motor överhastighetsskydd Starta om strömförsörjningen.
TL5 Motor Hall-sensorfel Kontrollera att Hall-effektkontakten på drivkontrollen är korrekt ansluten och starta sedan om strömmen.
TL6 Kontroll fasförlust Kontrollera att motorkablarna till drivenheten är korrekt anslutna och starta sedan om strömmen.
TL7 MOSFET fel på öppen krets Om du råkar ut för detta problem ska du kontakta din distributör.
TL8 Styrenhetens underspänning Batterispänningen är för låg. Ladda batteripaketet före användning.
TL9 Styrenhetens överspänning Batterispänningen är för hög. Starta om strömförsörjningen.
TL10 Batteri låg temperatur Temperaturen i batterifacket och batteriet är för låg. Använd maskinen i lämplig temperatur och starta om.
TL11 PMU-övertemperatur Hög batteri-temperatur Batterifacket och batteriets temperatur är för högt. Vänta tills batteriet har svalnat och starta sedan om.
TL12 Motor övertemperatur Motorn överhettar. Vänta tills motorn har svalnat och starta sedan om.
TL13 Reglage övertemperatur Reglaget överhettar. Vänta tills reglaget har svalnat och starta sedan om.
TL14 Programvara överström För hög belastning. Starta om strömförsörjningen.
TL15 Hårdvara överström För hög belastning. Starta om strömförsörjningen.
TL16 Fel på hastighetsreglage Kontrollera att hastighetsreglaget till enheten är korrekt anslutet och starta sedan om.
TL17 Reglage förladdningsfel Starta om strömförsörjningen.
TL18 Bromsfel Starta om strömförsörjningen.
TL19 Driftsekvensfel Placera de vänstra och högra handtagen i parkeringsläge och bladets startkontakt i AV-läge. Sätt dig på sätet och försök igen.
TL20 Fel på vinkelsensorn Starta om strömförsörjningen.
TL21 Reläfel Starta om strömförsörjningen.

Svenska

FelkodBeskrivning	Lösning
TL22 Magnetventilfel Kontrollera att drivmotorns magnetventil är korrekt ansluten och starta sedan om.
TL23 Kommunikationsfel på batterifack (PMU).		Kommunikationsfel med batterifacket. Starta om strömför-sörjningen.
TL24 Fel på batterifack (PMU). Mindre allvarligt/allvarligt fel på batterifacket. Kontrollera och starta om.
TL25 CAN-tidsgränsfel – vänster enhet Kommunikationsfel med vänster reglage. Starta om strömförsörjningen.
TL26 CAN-tidsgränsfel – höger enhet Kommunikationsfel med höger reglage. Starta om strömför-sörjningen.
TL27 CAN-tidsgränsfel – vänster blad Kommunikationsfel med vänster reglage. Starta om strömförsörjningen.
TL28 CAN-tidsgränsfel – centralblad Kommunikationsfel med centraldrivenhet. Starta om strömförsörjningen.
TL29 CAN-tidsgränsfel – höger blad Kommunikationsfel med höger bladreglage. Starta om strömförsörjningen.
TL30 Fel på batterifackets lucka Kontrollera att kontakten under sätet är korrekt ansluten och starta sedan om.
TL31 Verifieringsfel för operatörsnärvaro-brytare		Kontrollera att kontakten under sätet är korrekt ansluten och starta sedan om.
TL32 Autentiseringsfel för programvaran Starta om strömförsörjningen.
ML1 Motorpositioneringsfel Starta om strömförsörjningen.
ML2 Bladmotorn har stannat Kontrollera klippbelastningen och ställ in knivbrytaren till ut-gångslåget.
ML3 Låghastighetsskydd Starta om strömförsörjningen.
ML4 Motor överhastighetsskydd Starta om strömförsörjningen.
ML5 Motor Hall-sensorfel Kontrollera att Hall-effektkontakten på bladreglaget är kor-rekt anslutet och starta sedan om.
ML6 Kontroll fastörlust Kontrollera att motorkablarna till drivenheten är korrekt ans-lutna och starta sedan om strömmen.
ML7 MOSFET fel på öppen krets Om du råkar ut för detta problem ska du kontakta din distrib-utör.
ML8 Styrenhetens underspänning Batterispänningen är för låg. Ladda batteripaketet före an-vändning.
ML9 Styrenhetens överspänning Batterispänningen är för hög. Starta om strömförsörjningen.
ML10 Batteri låg temperatur Temperaturen i batterifacket och batteriet är för låg. Använd maskinen i lämplig temperatur och starta om.
ML11 PMU-övertemperatur Hög batteri-temperatur Batterifacket och batteriets temperatur är för högt. Vänta tills batteriet har svalnat och starta sedan om.
ML12 Motor övertemperatur Motorn överhettar. Vänta tills motorn har svalnat och starta sedan om.
ML13 Reglage övertemperatur Reglaget överhettar. Vänta tills reglaget har svalnat och starta sedan om
ML14 Programvara överström För hög belastning. Starta om strömförsörjningen.
ML15 Hårdvara överström För hög belastning. Starta om strömförsörjningen.

Svenska

FelkodBeskrivning	Lösning
ML16 Fel på hastighetsreglage Kontrollera att hastighetsreglaget till enheten är korrekt ans-lutet och starta sedan om.
ML17 Reglage förladdningsfel Starta om strömförsörjningen.
ML18 Bromsfel Starta om strömförsörjningen.
ML19 Driftsekvensfel Placera de vänstra och högra handtagen i parkeringslägeoch bladets startkontakt i AV-läge. Sätt dig på sätet ochförsök igen.
ML20 Fel på vinkelsensorn Starta om strömförsörjningen.
ML21 Reläfel Starta om strömförsörjningen.
ML22 Magnetventilfel Kontrollera att motorns magnetventil är korrekt ansluten ochstarta sedan om.
ML23 Kommunikationsfel på batterifack(PMU).		Kommunikationsfel med batterifacket. Starta om strömför-sörjningen.
ML24 Fel på batterifack (PMU). Mindre allvarligt/allvarligt fel på batterifacket. Kontrollera ochstarta om.
ML25 CAN-tidsgränsfel – vänster enhet Kommunikationsfel med vänster reglage. Starta om ström-försörjningen.
ML26 CAN-tidsgränsfel – höger enhet Kommunikationsfel med höger reglage. Starta om strömför-sörjningen.
ML27 CAN-tidsgränsfel – vänster blad Kommunikationsfel med vänster reglage. Starta om ström-försörjningen.
ML28 CAN-tidsgränsfel – centralblad Kommunikationsfel med centraldrivenhet. Starta om ström-försörjningen.
ML29 CAN-tidsgränsfel – höger blad Kommunikationsfel med höger bladreglage. Starta omströmförsörjningen.
ML30	Fel på batterifackets lucka	Kontrollera att kontakten under sätet är korrekt ansluten ochstarta sedan om.
ML31 Det gick inte att verifiera bladsignalen		Kontrollera att bladets startomkopplare är korrekt anslutenoch återställ sedan strömbrytaren till sitt ursprungliga läge
ML32 Autentiseringsfel för programvaran Starta om strömförsörjningen.
MR1	Motorpositioneringsfel	Starta om strömförsörjningen.
MR2	Bladmotorn har stannat	Kontrollera klippbelastningen och ställ in knivbrytaren till ut-gångsläget.
MR3	Låghastighetsskydd	Starta om strömförsörjningen.
MR4	Motor överhastighetsskydd	Starta om strömförsörjningen.
MR5	Motor Hall-sensorfel	Kontrollera att Hall-effektkontakten på bladreglaget är kor-rekt anslutet och starta sedan om.
MR6	Kontroll fasförlust	Kontrollera att motorkablarna till drivenheten är korrekt ans-lutna och starta sedan om strömmen.
MR7	MOSFET fel på öppen krets	Om du råkar ut för detta problem ska du kontakta din distrib-utör.
MR8	Styrenhetens underspänning	Batterispänningen är för låg. Ladda batteripaketet före an-vändning.
MR9	Styrenhetens överspänning	Batterispänningen är för hög. Starta om strömförsörjningen.

Svenska

FelkodBeskrivning	Lösning
MR10 Batteri låg	temperatur Temperaturen i batterifacket och batteriet är för låg. Använd maskinen i lämplig temperatur och starta om.
MR11 PMU-över	temperatur Hög batteri-temperatur	Batterifacket och batteriets temperatur är för högt. Vänta tills batteriet har svalnat och starta sedan om.
MR12 Motor över	temperatur Motorn överhettar. Vänta	tills motorn har svalnat och starta sedan om.
MR13 Reglage	övertemperatur Reglaget överhettar. Vänta tills reglaget har svalnat och starta sedan om.
MR14 Programvara	överström För hög belastning. Starta om strömförsörjningen.
MR15 Hårdvara	överström För hög belastning. Starta om strömförsörjningen.
MR16 Fel på hastighetsreglage Kontrollera att hastighetsreglaget till enheten är korrekt ans-lutet och starta sedan om.
MR17 Reglage förladdningsfel Starta om strömförsörjningen.
MR18 Bromsfel	Starta om strömförsörjningen.
MR19 Driftsekvens	Placera de vänstra och högra handtagen i parkeringslägeoch bladets startkontakt i AV-läge. Sätt dig på sätet och försök igen.
MR20 Fel på vinkelsensorn Starta om strömförsörjningen.
MR21 Reläfel	Starta om strömförsörjningen.
MR22 Magnetventilfel	Kontrollera att motorns magnetventil är korrekt ansluten ochstarta sedan om.
MR23 Kommunikationsfel på batterifack (PMU).		Kommunikationsfel med batterifacket. Starta om strömför-sörjningen.
MR24	Fel på batterifack (PMU).	Mindre allvarligt/allvarligt fel på batterifacket. Kontrollera ochstarta om.
MR25 CAN-tidsgränsfel – vänster enhet	Kommunikationsfel med vänster reglage. Starta om strömförsörjningen.
MR26 CAN-tidsgränsfel – höger enhet	Kommunikationsfel med höger reglage. Starta om strömför-sörjningen.
MR27 CAN-tidsgränsfel – vänster blad	Kommunikationsfel med vänster reglage. Starta om strömförsörjningen.
MR28 CAN-tidsgränsfel – centralblad	Kommunikationsfel med centraldrivenhet. Starta om strömförsörjningen.
MR29 CAN-tidsgränsfel – höger blad	Kommunikationsfel med höger bladreglage. Starta om strömförsörjningen.
MR30	Fel på batterifackets lucka	Kontrollera att kontakten under sätet är korrekt ansluten ochstarta sedan om.
MR31 Det gick inte att verifiera bladsignalen		Kontrollera att bladets startomkopplare är korrekt anslutenoch återställ sedan strömbrytaren till sitt ursprungliga läge.
MR32 Autentiseringsfel för programvaran	Starta om strömförsörjningen.
PMU10	Öppen krets i batteripaketet i PMU	Oanslutet batteripaket i batterifacket. Maskinens prestandakan påverkas.
PMU11	PMU enkelt fel	Ett enklare fel i batterifacket hindrade bladsystemet från attstarta. Vänta tills systemet återhämtat och återställ sedanbladbrytaren.

Svenska

Felkod Beskrivning Lösning
PMU12 PMU kritisk fel Ett kritisk fel i batterifacket hindrade bladsystemet från att starta. Starta om och försök igen.
PMU13 PMU inget batteripaket tillgängligt Kontrolleraatt du använder korrekt batteripaket och starta sedan om.

7 UNDERHÅLL

7.1 UNDERHÅLL AV KLIPPBLAD

Kontrollera klippbladen dagligen. De är avgörande för strömförbrukning och resultat. Håll dem vassa – ett trubbigt blad sliter av snarare än klipper gräset, vilket lämnar topparna bruna inom några timmar. Ett trubbigt blad förbrukar mer ström. Byt ut böjda, krökta eller trasiga blad.

WARNING

Försök aldrig att räta ut ett böjt blad genom uppvärmning. Svetsa heller aldrig ett sprucket eller brustet blad, eftersom det kan gå sönder och orsaka allvarliga skador. Byt ut slitna eller skadade blad.

WARNING

Arbeta aldrig med bladen när nyckeln sitter i tändningslåset. Vrid nyckeln till Av-läge och ta ut batteriet ur maskinen. Använd hjulblock när du arbetar under gräsklipparen. Bär handskar när du hanterar bladen. Kontrollera alltid bladet avseende skada om maskinen slår i en sten, gren eller andra föremål!

▲ WARNING - LIVSFARA

Du kan slipa bladet med en fil. Kontrollera bladen avseende balans efter slipning. Du kan köpa ett balanseringsverktyg i de flesta järnaffärer, eller så kan du balansera bladet genom att placera det på en inverterad hältagare eller 12,7 mm bult. Bladet ska inte luta. Bladet ska inte vackla när det snurrar långsamt. Justera bladet om det är obalanserat innan du monterar det igen. Lägg bladet på en plan yta och kontrollera det avseende deformation. Byt ut deformerade blad.

WARNING

• Bladseglet (krökt del) ska vara riktat uppåt mot insidan av däcket.
• När du monterar bladen ska du rotera dem efter installationen för att säkerställa att bladeggen inte vidrör varandra eller sidorna på gräsklipparen.
• Om du inte drar åt bulten till rätt vridmoment kan bladet lossna, vilket kan leda till allvarliga personskador.
• Bladen är vassa. Bär handskar och var extra försiktig när du utför service.

7.1.1 BYTA UT KNIVEN

Se figur 17

1. Stanna motorn, ta ur startnyckeln och dra åt parkeringsbromsen.
2. Höj höjden på däcket till dess högsta läge för att komma åt bladen.

i NOTERA

Vid behov, höj klipparen genom att placera den på en hiss eller använd en domkraft/domkrafter, eller ta bort däcket enligt beskrivningen i föregående avsnitt för att komma åt bladen.

▲ WARNING

Om du höjer gräsklipparen för att komma åt bladen ska du se till att gräsklipparen är ordentligt säkrad och att parkeringsbromsen är åtdragen innan du fortsätter. Om gräsklipparen inte säkras ordentligt kan den falla, vilket kan leda till dödsfall eller allvarliga personskador.

1. Kila in en träbit mellan bladet och klippdäcket för att förhindra att bladet vrider sig.
2. Lossa bladmuttern genom att vrida moturs (sett från klipparens undersida) med en 16 mm skiftnyckel eller hylsa (medföljer ej).

Svenska

1. Ta bort bladmuttern, distansen, bladisolatorn och bladet.
2. Trä bladmuttern över axeln och dra åt med fingrarna.
3. Vrid bladmuttern medurs till rätt vridmoment med en vridmomentnyckel (medföljer ej) för att säkerställa att bulten är korrekt åtdragen. Det rekommenderade vridmomentet för muttern är 90 N.m\~100N.m (66\~74 fotpund).

▲ WARNING

Se till att bladet sitter ordentligt och att bladmuttern är åtdragen enligt specifikationerna för vridmoment ovan. Underlåtenhet att fästa bladet korrekt kan göra att det lossnar och orsaka allvarliga personskador.

1. Upprepa proceduren med det andra bladet vid behov.

i NOTERA

Se till att alla delar byts ut i exakt samma ordning som de togs bort.

7.2DÄCK

Det är viktigt att alla däck har rätt lufttryck. De rekommenderade trycken är:

i NOTERA

Mät eller justera däcktryck när däcken är kalla.

Drivhjul 8 psi
Främre svängbara hjul 37 psi

i NOTERA

Kontrollera däcken varje dag. Byt ut skadade däck omedelbart.

WARNING

Kontrollera däcktrycket under pumpning. För mycket luft i däcket kan få däcket att explodera, vilket kan leda till allvarliga personskador.

7.3SMÖRJNING

Se figur 19

Fyll på olja före användning.

Oljetyp SAE85W-140
Oljekapacitet 180 ml

Kontakta din Cramer-återförsäljare för ny smörjning.

i NOTERA

Byt ut växellådans olja efter att du använt maskinen i 50 timmar för första gången, byt sedan ut oljan var 200:e timme.

7.4VRIDMOMENTSVÄRDEN

▲ WARNING

Se alltid till att dra åt hjulmuttrarna och bladspindelbultarna ordentligt. Om du inte drar åt fästelementen till rätt vridmoment kan ett hjul eller bladet lossna, vilket kan leda till allvarliga material- eller personskador.

Se vridmomentsvärden nedan:

Svenska

Del Fotpund Nm
Hjulmutter 89 120
Bladspindelbult 66 90

Enbart hjulmuttrar – vi rekommenderar att du kontrollerar dessa efter de första två drifttimmarna, och sedan var 100:e timme samt efter borttagning inför reparation eller bytesjobb.

7.5 UNDERHÅLL AV BATTERIPAKET

Din Cramer-gräsklippare har ett batteripaket som håller i många år vid lämpligt underhåll. Instruktioner för korrekt underhåll:

• Ladda alltid batterierna efter varje användning.
• Ladda batteriet så snart som möjligt när ett batteripaket är helt urladdat och avstängt. Överladdning av batteripaketet förkortar hållbarheten och kan skada batteriet permanent. Du behöver inte ladda batteriet fullt; det kan räcka med så lite som 5–10 minuter. Ladda med fördel upp batteriet inom 24 timmar.

- Avlägsna gräs, smuts och skräp från batteriterminalerna och batteriet.

- Ladda batterierna inomhus på en välventilerad och torr plats, borta från gnistor eller flammor. Utsätt aldrig batteripaketet för regn, ånga eller vätska.

- Använd enbart litiumbatterier från Cramer.

- Vidrör inte den oisolerade delen på laddaren (terminalstift) eller kontakten.

- Använd inte defekta kablar eller sladdar. Byt ut defekta kablar och sladdar omedelbart.

- För långtidsförvaring förvara batteripaketet i -20–45 °C under en månad, och 0–35 °C under två till tolv månader.

- Driftmiljön för batteripaketet är -20–55 °C för urladdning och 0–55 °C för laddning.

SV

7.6 UNDERHÅLL AV BATTERIFACKFILTER

Byt ut batterifackets filter var 200:e timme.

7.7 SERVICE

i VIKTIGT

Utför ingen justering, rengöring eller reparation förrän gräsklipparen är helt stillastående. Enbart utbildad underhållspersonal bör utföra reparationer eller underhåll som innefattar ström. Läs och följ säkerhetsvarningarna på framsidan av manualen.

i VIKTIGT

Enbart utbildad underhållspersonal bör utföra reparationer eller underhåll som innefattar ström.

• Parkera gräsklipparen på jämn mark. Se till att styrspakarna är i friläge, och att PTO-brytaren är i AV-läget. Lyft däcket, vrid nyckeln till AV-läge, ta ur nyckeln från strömbrytaren och ta bort batteripaketen från batterifacket under sätet.
• Enbart utbildade servicetekniker får utföra underhåll som kräver borttagning av skydd.
• Använd en pinne eller ett liknande instrument för att rengöra undersidan av gräsklipparen, utan att några kroppsdelar – särskilt inte armar och händer – hamnar under den.
• Håll maskinen ren och avlägsna ansamlat skräp och gräs.
• Håll batterifacket, däcket och operatörsplatsen rena från skräp, gräs och annan smuts.
• Rengör batterifacket, drivmotorrummet, klippardäcket, sätet osv. Rengör enbart med tryckluft. Använd INTE vatten, lösningsmedel eller rengöringsmedel med slipmedel.
• Bär alltid lämpligt ögonskydd när du servar batterierna, slipar bladen och tar bort ansamlad smuts. Försök aldrig att justera eller reparera drivsystemet i gräsklipparen, däcket eller andra tillbehör när drivsystemet är igång. Enbart utbildad underhållspersonal bör utföra reparationer eller underhåll som innefattar ström.
• Använd alltid domkrafter för arbete under maskinen eller en tillsats. Kontrollera att maskinen är stabil när du har placerat den på domkrafterna.

Svenska

• Domkrafterna ska förhindra att maskinen kan röra sig när drivsystemet är igång och hjulen roterar. Använd bara certifierade domkrafter. Använd lämpliga domkrafter som kan bära min. 907,2 kg. Använd enbart par. Följ instruktionerna som medföljer domkrafterna.
• Vidrör inte heta maskindelar.
• Kontrollera att muttrar och bultar, särskilt bladbultarna, är korrekt åtdragna. Håll utrustningen i gott skick.
• Ändra aldrig säkerhetsanordningarna. Kontrollera korrekt drift regelbundet.
• Vrid nyckeln till AV-läge och innan rengöring av utkastöppningen.
• Rensa aldrig utmatningstratten när maskinen är igång. Vrid nyckeln till Av-läge och se till att bladen har stannat innan rengöring. Använd en pinne för att rensa utmatningsrännan om den är tilltäppt. Använd aldrig händerna!
• Stoppa enheten och bladen innan du rensar utmatningstratten. Komponenterna i gräsuppsamlingssystemet är slitagedelar som kan exponera rörliga delar och som inte alltid kan hindra maskinen från att slunga ut föremål. Kontrollera komponenterna regelbundet och byt vid behov ut dem mot delar som tillverkaren har rekommenderat.
• Var försiktig när du arbetar under däcket, eftersom bladen är extremt vassa. Bär handskar och var extra försiktig när du utför service.
• Använd bara originaldelar från Cramer.
• Plocka alltid ur batterierna vid transport av enheten. Se till att utrustningen alltid är fri från klippt gräs, löv och annat skräp.
• Kontrollera bromsfunktionen regelbundet. Justera och serva efter behov.
• Underhåll eller byt ut säkerhets- och instruktionsetiketter vid behov.
• Gräsklipparen får endast repareras av kvalificerad reparatör och med originalreservdelar. Detta garanterar att gräsklipparens säkerhet bibehålls.
• Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper kan detta orsaka bränder.

Var extra försiktig när du lastar eller lastar av maskinen på ett släp. Tryck på låghastighetsknappen och manövrera försiktigt körspakarna efter behov för att styra hastigheten. Backa alltid upp på släpet vid frakt. När du lastar eller lastar av gräsklipparen, överskrid inte den maximala rekommenderade arbetsvinkeln på 15°. Underlåtenhet att följa dessa instruktioner kan leda till att operatören tappar kontroll över gräsklipparen och kan orsaka dödsfall, allvarliga personskador eller skador på egendom.

WARNING

Var extra försiktig när du lastar eller lastar av gräsklipparen på ett släp. Se till att däcket är höjt till dess högsta läge så att det inte fastnar på rampen. Hjulen på gräsklipparen kan åka av rampen eller släpet så att gräsklipparen svänger eller välter vilket kan leda till klämskador som kan orsaka dödsfall eller allvarliga personskador.

1. Parkera gräsklipparen på jämn mark.
2. Höj däcket till dess högsta läge.
3. Placera och säkra rampen på släpvagnen enligt tillverkarens instruktioner.

i NOTERA

Vi rekommenderar att du använder en lastramp med full bredd som är minst 30 cm (1 fot) bredare än klipparen för att undvika att hjulen på gräsklipparen åker av sidan av rampen.

1. Backa sakta klipparen upp på rampen och in i släpet.
2. Sänk klippdäcket helt.
3. Dra åt parkeringsbromsen.
4. Stäng av gräsklipparen och ta ur nyckeln.
5. Fäst gräsklipparen med remmar eller kablar för att förhindra rörelse under transport vid behov.

Svenska

WARNING

Undvik att maskinen oavsiktligt startar eller plötsliga rörelser som kan resultera i allvarliga personskador genom att alltid ta ur startnyckeln och dra åt parkeringsbromsen vid frakt av gräsklipparen.

8.2 RENGÖRING OCH FÖRVARING

8.2.1 RENGÖRA MASKINEN

• Avlägsna gräs och löv på eller runt motorhöljet (använd inte vatten från en högtryckspistol för att spola av motorn).
• Rengör gräsklipparen ibland med en torr duk.
• Om skräp ansamlas på undersidan av gräsklipparen under användning ska du stoppa motorn, stänga av maskinen och skrapa rent den med ett lämpligt verktyg.

8.2.2 RENGÖRA DÄCKET

Se figur 18

• Dra åt parkeringsbromsen i parkeringsspåren.
• Justera däcket höjd till dess lägsta läge.
• Fäst den medföljande rengöringsportens snabbkoppling till trädgårdsslangen.
• Fäst trädgårdsslangen med snabbkopplingen för att rengöra däckporten. Rengöringsporten sitter på vänster sida av däcket.
• Sätt på vattnet.
• Dra i PTO-brytaren för att starta gräsklipparens blad och justera knivhastigheten till högsta hastighet.
• Spola vatten under däcket i ungefär en minut.
• Koppla ur bladen genom att trycka PTO-brytaren nedåt.
• Stäng av vattnet och koppla loss trädgårdsslangen och snabbkopplingen från rengöringsporten.
• Koppla loss snabbkopplingen från trädgårdsslangen och förvara den för framtida bruk.
• Stäng av gräsklipparen helt.

8.2.3 FÖRVARA MASKINEN

Vidta följande steg för att förbereda maskinen inför förvaring.

• Rengör maskinen enligt föregående avsnitt.
• Inspektera bladet och byt ut det eller slipa det vid behov (se avsnittet Underhåll).
• Förvara inte maskinen intill frätande material, till exempel gödselmedel eller bergsalt.
• Förvara maskinen utom räckhåll för barn.
• Täck inte över maskinen med en presenning. Presenningar stänger inne fukt runt maskinen, vilket bildar rost och korrosion.
• Kontrollera avseende skada eller skadade delar, och beställ nya från din återförsäljare vid behov.
• Kontakta ett servicecenter för att smörja maskinen.
  • Ladda batterierna helt.
  • Töm inte däcken på luft.
• Förvara maskinen på en välventilerad, ren och torr plats, eftersom batteriladdaren inte är konstruerad för användning i fuktiga miljöer.
• Batterierna ska alltid vara fulladdade. Det är särskilt viktigt att förhindra batteriskada när temperaturen är under 0 °C (32 °F).
• Koppla in laddaradaptern i laddningsporten och batterierna enligt avsnittet Laddningsadapter under Elektriskt system.
• Sätt i laddaren i ett lämpligt uttag. Se Batteriladdare, Batteriladdning och Laddningsrekommendationer i avsnittet Elektriskt system för mer information om att använda laddaren och ladda batterierna.
• Genom att ladda batteriet fullt direkt efter varje användning kan du maximera hållbarheten.

8.2.4 FÖRBEREDA FÖR ANVÄNDNING EFTER FÖRVARING

Följande steg bör vidtas innan du använder gräsklipparen efter förvaring:

Svenska

• Ladda batterierna helt.
- Kontrollera däcktrycket och pumpa däcken vid behov.
- Kör klipparen en kort runda och kontrollera alla system och komponenter för att säkerställa att de fungerar korrekt.

SV

9 FELSÖKNING

PROBLEM MÖJL	G ORSAK LÖSNING
Fordonet rör sig inte.	Batterifacket är inte isatt i batteripaketet eller så är det fel sorts Cramer-batteripaket.	Säkerställ normal drift av fordonet genom att placera minst 1 Cramer av de avsedda batteripaketprodukterna i batterifacket.
	Batteriet är inte laddat. Kontrollera batteripaketets ström.
	Styrspakarna är i parkeringsbromsläge.	Se till att vänster och höger styrspak inte är i parkeringsbromsläge.
	Ingen sitter på sätet eller sätesbrytare har inte stängts.	Se till att föraren sitter på sätet.
	Vänster och höger parkeringsbrytare är inte i utgångsläge när strömmen slås på.	Ställ in styrspakarna i parkeringsbromsläge och starta om maskinen, om den fortfarande inte kan startas, kontakta behörig Cramerservicepersonal.
	Batterifacket är i viloläge. Vrid nyckelomkopplaren till AV-växeln och vänta mer än 5 sekunder innan du startar om maskinen.
Oväntat haveri under körning	Batteriet är inte laddat. Säkerställ normal drift av hela fordonet genom att placera minst 1 stycke av avsedda Cramer-batteripaketprodukter i batterifacket och se till att batteripaketet har ström.
	Ojämna och gropiga vägar, vilket resulterar i att operatörens närvarobrytare kopplas bort.	Ställ in styrspakarna i parkeringsbromsläge och starta om maskinen.
	Fel på vänster/höger gaspedalen. Kontakta Cramer-kundservicepersonal.
	Drivstyrenhet startade ej. Kontakta Cramer kundservicepersonal.
Bladet fungerar inte efter att ha dragit i PTO-brytaren.	Batterifacket sitter inte i batteripaketet som specificeras av Cramer.	Säkerställ normal drift av hela fordonet genom att placera minst 1 stycke av avsedda Cramer-batteripaketprodukter i batterifacket och se till att batteripaketet har ström.
	Batterieffekten är lägre än 5 %. Kontrollera batterieffekten. Ladda batteriet vid låg batterinivå.
	Sätesbrytaren är inte stängd. Se till att föraren sitter på sätet.
	Bladomkopplaren (PTO) är inte i utgångsläge innan strömmen slås på.	Tryck på PTO-brytaren och dra upp det igen.
	Blockering av bladmotor eller annat funktionsskydd.	Kontrollera att inte ogräs och andra främmande föremål har fastnat i anslutningen mellan bladet och motorn för att säkerställa jämn bladrotation. Vi rekommenderar att du reser däcket och startar bladet innan du justerar däcket till önskad växel.
	Fel på drivstyrenhet. Kontrollera felkoden som visas på displayen.
Bladen stannar under gräsklippning.	Fel på bladreglage. Kontrollera felkoden som visas på displayen.
	Bladmotor överbelastning. Rengör insidan av däcket, se till att det inte finns någon onormal bladrotation, tryck på PTO-brytaren, starta om maskinen och minska bladbelastningen, antingen genom att höja skärdäcket eller minska körhastigheten.
	Batteripaketets temperatur är för hög.	Använd inte omedelbart efter laddning, annars kan det utlösa batteripaketets temperatskyddsfel.
	Batterieffekten är lägre än 5 %. Lågt batteripaket, ladda batteriet.

Svenska

PROBLEM MÖJLIG ORSAK LÖSNING
	Bladet stöter på ett främmande före-mål, vilket orsakar ett plötsligt stopp.
	Fel på drivstyrenhet. Kontrollera felkoden som visas på displayen.
Gräsklipparen klipper gräset ojämnt med väldigt stor höjdskillnad.	Bladet är slött. Polera bladet enligt bruksanvisningen.
	Bladet är böjt. Byt ut det böjda bladet i enlighet med instruktionerna och se till att ha lämplig skyddsutrustning.
	Däcket är inte platt. Se till att däcket sitter jämnt enligt instruktionerna för att säkerställa att vänster och höger sida har samma höjd.
Den faktiska klipphöjden överensstämmer intemed den markerade valda klipphöjden.	Lösa fästbultar på däcket. Justera däckets fästbultar för att se till att det är korrekt installerat. Obs! Däcket måste jämnas ut igen efter justering av monteringsbultarna.
	Däcket är allvarligt slitet eller skadat. Byta ut ett däck.
Onormal fragmenting	Gräsmattan är för blöt. Kontrollera skicket på gräsmattan innan du klipper. Om gräset är för blött ska du vänta tills det torkar i solskenet eller blåsten, låt daggen avdunsta innan du klipper.
	Gräsklipparen är inställd på att klippa för mycket gräs under en körning.
Överdrivna mas-kinvibrationer	Bladen sitter löst. Polera bladet enligt bruksanvisningen.
	Bladen är böjda. Byt ut det böjda bladet, se till att bladet placeras i enlighet med instruktionerna och bär skyddshandskar.
	Ojämnt däck. Se till att däcket sitter jämnt enligt instruktionerna för att säkerställa att vänster och höger sida har samma höjd.
	Löst däck. Låst fast bultarna på däcket.
	Gräsklipparen är inställd på att klippa för mycket gräs under en körning.
Gräs, löv eller skräp kvar på marken efter klippning.	Gräsklipparen är inställd på att klippa för mycket gräs under en körning.
	Gräsmattan är för blöt. Kontrollera tillståndet på gräsmattan – om gräset är för blött ska du vänta tills det torkar i solskenet eller blåsten. Låt daggen avdunsta innan du klipper.
	För hög körhastighet. Sänk hastigheten.
	Bladets skärhastighet är för låg. Öka bladets hastighet.
Kort klipptid	Klippning av tätt gräs kan resultera i kort klipptid.
Gräsklipparen drar iväg	Olika däcktryck
Fordonet startar inte efter rengör-ing.	Felaktig rengöring, t ex vatten i LED-skärmen, batterifacket eller andra elektroniska komponenter.
Gräsklipparen är blockerad.	Ogräs och skräp samlas på däcket.

Svenska

PROBLEM MÖJLIG ORSAK LÖSNING
I parkeringsläge glider och sladdar maskinen snabbt i nedförsbackar.	Kraftigt däckslitage. Kontakta servicepersonal för att byta däcken.
	Den elektromagnetiska bromsen är skadad eller extremt sliten.
	Lossa den elektromagnetiska brom- sen manuellt.

10 TEKNISKA DATA

Modellnr. 82ZT107
Spänning 82 V
Bruttovikt 106±3 kg
Längd 170 cm
Höjd 117 cm
Bredd (med utmatning) 135 cm
Bredd (utan utmatning) 107 cm
Däckbredd 107 cm
Hastighet framåt 0-7.5 mph
Hastighet bakåt 0-3 mph
Klipphöjd 3.81-11.4 cm
Justeringsnivå för klipphöjd	7 st.
Obelastad hastighet	2400/3000/3200 varv/min
Laddningstid	4 h (med 8 A-laddare)
Motoreffekt	1.2 kW (bladmotor)
	1.2 (drivmotor)
MAX. sluttningsförmåga	15°
Antal blad (utsläpp/marktäckningsmaterial)	2 st.
Uppmätt ljudtrycksnivå	L_pA = 85.63 dB(A), K_pA = 3 dB(A)
Uppmätt ljudeffektnivå	L_wA = 98.61 dB(A)
Garanterad ljudeffektnivå	L_wA.d = 100 dB(A)
Vibration	Armar: ≤2.5 m/s2, K= 1.5 m/s2
	Kropp: ≤2.5 m/s2, K= 1.5 m/s2

11 BEGRÄNSAD GARANTI

11.1 VAD DEN HÄR GARANTIN TÄCKER

Cramer ger följande garanti enbart till den ursprungliga köparen ("ägaren"). Garantin är inte överlåtbar:

A. Hemmabruk: Garantin för användning av Cramer för normalt hemmabruk* är fem (5) år eller 1 500 drifttimmar (vilket som än inträffar först) efter inköpsdatumet. Det gäller för alla material och allt utförande kring chassi, däck och batterier. Garantin för slitagedelar och förbrukningsvaror, såsom däck och blad, är trettio (30) dagar från inköpsdatumet. Om ägaren inom garantiperioden upptäcker en defekt i material eller utförande:

Svenska

• Ägaren måste omgående informera Cramer eller en auktoriserad återförsäljare om defekten per brev, e-postmeddelande, telefon, app eller personligen. Under inga omständigheter ska Cramer eller en auktoriserad återförsäljare motta sådant meddelande senare än fem (5) år efter inköpsdatumet.
• Inom rimlig tid efter sådant meddelande och verifiering av defekten kommer Cramer att korrigera defekter i material eller utförande på Cramer genom att antingen reparera eller byta ut delar med antingen nya eller begagnade reservdelar.
• Cramer bekostar sådan reparation, inkl. delar och arbete, enbart för den ursprungliga ägaren.

B. Kommersiell användning: Garantin för användning av Cramer för kommersiellt och institutionellt bruk är fem (5) år eller 1 500 drifttimmar (vilket som än inträffar först) efter inköpsdatumet. Det gäller för alla material och allt utförande kring chassi, däck och batterier. Garantin för slitagedelar och förbrukningsvaror (inkl. men inte begränsade till däck och blad) är trettio (30) dagar från inköpsdatumet. Om ägaren inom garantiperioden upptäcker en defekt i material eller utförande:

• Ägaren måste omgående informera Cramer eller en auktoriserad återförsäljare om defekten per brev, e-postmeddelande, telefon, app eller personligen. Under inga omständigheter ska Cramer eller en auktoriserad återförsäljare motta sådant meddelande senare än fem (5) år efter inköpsdatumet.
• Inom rimlig tid efter sådant meddelande och verifiering av defekten kommer Cramer att korrigera defekter i material eller utförande på Cramer genom att antingen reparera eller byta ut delar med antingen nya eller begagnade reservdelar.
• Cramer bekostar sådan reparation, inkl. delar och arbete, enbart för den ursprungliga ägaren (kommersiellt bruk).

i NOTERA

Underlåtenhet att underhålla batterierna och hålla dem fulladdade förkortar hållbarheten och upphäver batterigarantin. Bestämmelserna i den begränsade garantin gäller inte vid fel på grund av:

• Felaktig hantering eller försummelse, såsom vattenskada, lösa kablar, rost- eller frätskador.
• Olämpligt underhåll; skada orsakad av felaktig installation av batteriet; försummelse, användningsskador, exponering för extrema temperaturer, inkl. men inte begränsade till frystemperaturer, hög värme, närhet till värmekällor inklusive element eller eld, exponering för vatten eller andra ämnen, förstörelse, användning av batteriet i ett överladdat eller oladdat tillständ.
• Batteriladdning genom andra system än originalladdaren.

Fotnot: *" Normalt hemmabruk" innebär här användning av produkten på din egen trädgård. Användning på fler än en plats går under begreppet kommersiellt bruk, efter vilket garantin för kommersiellt bruk gäller.

11.2 VEM FÅR UTFÖRA GARANTISERVICE

Enbart auktoriserade Cramer-återförsäljare eller auktoriserade Cramer-servicetekniker får utföra garantiservice. Produktägaren står för kostnader för servicesamtal och/eller transport till och från den auktoriserade återförsäljaren, för garantijobb. Kontakta en auktoriserad återförsäljare för att erhålla garantiservice.

11.3 VAD DEN HÄR GARANTIN INTE TÄCKER

Cramer garanterar inte:

• Reparationer utförda av obehöriga personer.
• Skada orsakad av användning av Cramer i andra syften än de avsedda.
• Skador orsakade av katastrofer såsom eld, översvämning, vind och blixtnedslag.
• Skador orsakade av försummelse, våld, onormal användning, felaktig eller olämplig användning, olyckor, eller missbruk, till exempel vattenskador.
• Reparationer eller byten som är nödvändiga till följd av användning av icke godkända delar, tillbehör eller tillsatser.
• Reparationer eller byten som är nödvändiga till följd av ändringar som Cramer inte har godkänt och som påverkar driften, prestandan eller hållbarheten negativt.
• Produkter, komponenter eller delar som Cramer inte har tillverkat.
• Produkter som inte har kvar identifieringsinformation, inklusive men inte begränsat till borttaget eller oläsligt serienummer.
• Försämring eller skada orsakad av onormalt slitage, bristande eller felaktigt underhåll, underlåtenhet att följa instruktionerna för drift, underhåll och justering i ägarmanualen eller andra instruktioner som Cramer tillhandahåller.

Svenska

• Delar som inte är underhålls- eller servicefria, inklusive men inte begränsade till smörjmedel, delar som kräver finjustering, blad, bladslipning, lager, broms- eller styrjustering.
• Produkter med icke godkänd programmering för den produkten, inklusive ändringar av parametrar, eftermarknadsprogrammering eller -justeringar, eller annan icke godkänd ändring av komponenter, elektronik eller programvara.

11.4 ANSVARSFRISKRIVNING

De förutnämnda garantierna gäller i stället för alla andra garantier, uttryckta eller underförstådda, inklusive men inte begränsade till garantier för säljbarhet eller lämplighet för ett visst syfte. Dock är underförstådda garantier för säljbarhet eller lämplighet för ett visst syfte begränsade till varaktigheten för den här begränsade garantin om kunden har köpt Cramer som en konsumentprodukt. Vissa regioner tillåter inte begränsningar för hur länge en underförstådd garanti gäller, så begränsningen ovan kanske inte gäller för dig. Den här garantin ger dig specifika rättigheter enligt lag, och du kan även ha andra rättigheter, som varierar beroende på region.

11.5 BEGRÄNSNING AV PÄFÖLJDER

Under inga omständigheter ska Cramer ansvara för särskilda, oavsiktliga eller efterföljande skador baserat på garantibrott, avtalsbrott, försummelse, skadeståndsskyldighet eller annan juridisk teori. Sådana skador inkluderar men är inte begränsade till:

• Vinstförlust
- Besparings- eller intäktsförlust
- Förlorad användning av Cramer eller annan tillhörande utrustning
- Kapitalkostnad
- Kostnad för ersättningsutrustning, anläggning, tjänster eller stilleståndstid
- Anspråk från tredje parter, inklusive kunder, och egendomsskada

SV

11.6 VARAKTIGHET

Om inte statlig lagstiftning fastställer annat:

Anspråk kring garantibrott ska inledas inom fem (5) år eller sextio (60) månader från inköpsdatumet. Detta gäller för både hemmabruk och kommersiellt bruk.

Om kunden köper produkten en mycket lång tid efter tillverkningsdatumet, kan Cramer komma att begränsa garantin ytterligare.

11.7 INGA ANDRA GARANTIER

Det här avtalet är ett fullständigt och exklusivt avtal mellan parterna, och det har företräde framför eventuella tidigare avtal, muntliga eller skriftliga, och all annan relaterad kommunikation mellan parterna.

11.8 ÄGARANSVAR

Du måste underhålla Cramer i enlighet med underhållsprocedurerna i din ägarmanual. Du ska själv bekosta sådant rutinunderhåll, oavsett om du eller en återförsäljare utför det.

Den här maskinen, precis som andra motordrivna maskiner, kan vara farlig om den inte används som avsett.

Operatören måste vara försiktig och alltid ha ett säkerhetstänk. Operatören ska före användning av Cramer göra sig införstådd i ägarmanualen och informationen om drift och säkerhet, samt alla säkerhetsvarningar på själva maskinen.

11.9 TILLDELNING AV RISK

Avtalet tilldelar riskerna med produktfel mellan Cramer och ägaren. Båda parterna samtycker till tilldelningen, som återspeglas i priset för varorna.

11.10 GARANTIREGISTRERING

Om inte statlig lagstiftning fastställer annat:

1. Ägaren måste registrera enheten med Cramer inom tio (10) dagar efter inköpsdatumet.
2. Registreringen sker genom ett formulär för garantiregistrering, vilket finns i bruksanvisningen.
3. Det är även möjligt att slutföra registreringen med formulär på cramertools.com eller med appen och ett inköpsbevis (kvitto med inköpsdatum).

12 EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Tillverkarens namn och adress:

Namn: Greenworks Tools Europe AB

Namn och adress till personen med behörighet att sammanställa den tekniska filen:

Namn: Ralf Pankalla

Härmed försäkras att produkten

Kategori: Zero-turn gräsklippare

Modell: 82ZT107

Serienummer: Se produktens typskylt

Tillverkningsår: Se produktens typskylt

- är i överensstämmelse med relevanta bestämmelser i Maskindirektivet 2006/42/EG.

- är i överensstämmelse med bestämmelserna i följande EG-direktiv:

• 2014/30/EU

• 2011/65/EU & 2015/863/EU

Dessutom försäkrar vi att följande (delar/klausuler av) europeiska harmoniserade standarder har använts:

• EN 62841-1, EN ISO 5395-1, EN ISO 5395-3, EN ISO 14982, IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC 62321-8

Ort, datum: 11.11.2022 Signatur: Ted Qu, Kvalitetschef

Ted Qu

Norsk

1 Beskrivelse...... 277

1.1 Oversikt.... 277
1.2 Kontrollpanel.... 277

2 Pakk ut maskinen.... 277

Lås aldri opp den nøytrale bypass-knappen när maskinen arbeider i skråningen!

3.5 ANTI-SKALPERINGSHJUL

Se figur 2

USB-porten får bare strøm när maskinen starter.

ADVARSEL

Serienummer: Se typeetikett på produkt

Produksjonsår: Se typeetikett på produkt

• er i samsvar med de relevante bestemmelsene i maskindirektivet 2006/42/EF.
• er i samsvar med bestemmelsene i følgende andre EF-direktiver:

• 2014/30/EU

Serienummer: Se typeskiltet på produktet

Produktionsår: Se typeskiltet på produktet
