BRUGSANVISNING 82ZT107 Cramer

Sørg for at maskinen monteres korrekt før du benytter den.

ADVARSEL

Gressklipperen er konfigurert for sideutladning når den sendes. Hvis mulching er ønsket:

Ikke installer styrespaken omvendt.

3.3.1 STYRESPAKER

Cramer garanterer ikke:

Navn og adresse til produsenten:

Navn: Greenworks Tools Europe GmbH

• 2011/65/EU og (EU)2015/863

2 Pak maskinen ud.... 306

3 Installation.... 307

3.1 Montering af sædet.... 307
3.2 Sæt dækslet på jorddækningsenheden..307
3.3 Montering af styrehåndtaget....307
3.4 Neutral omkørsel-knop.... 308
3.5 Skånende hjul....308

4 Betjeningsvejledning...... 308

4.1 Før brug....308
4.2 Brug af maskinen.... 310

5 Elektrisk system...... 315

5.1 Sikkerhed omkring det elektriske system....315

5.2 Oplysninger om det elektriske system....315

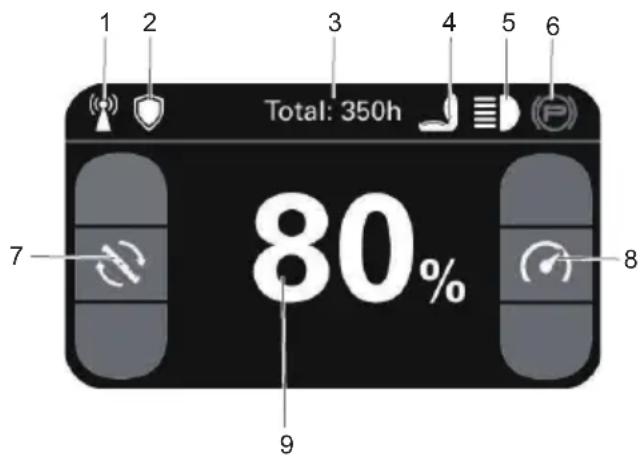

5.3 Digital skærm.... 315

6 Fejl.... 316

6.1 Fejlkode....317

7 Vedligeholdelse...... 322

7.1 Vedligeholdelse af plæneklipperens klinger....322

7.2 Dæk....323

7.3 Smøring....323
7.4 Drejningsmomentværdier.... 324
7.5 Vedligeholdelse af batteripakken......324
7.6 Vedligeholdelse af batterirumsfilter...... 324
7.7 Servicering.... 324

11 Begrænset garanti....331

11.1 Hvad er dækket af denne garanti......331
11.2 Hvem er ansvarlig for garantiservicen....331
11.3 Hvad er ikke dækket af denne garanti....331
11.4 Fraskrivelse af garanti.... 332
11.5 Begrænsning af retsmidler.... 332
11.6 Tidsfrist....332
11.7 Ingen andre garantier....332
11.8 Ejerens ansvar.... 332
11.9 Fordeling af risici.... 333
11.10 Garantiregistrering....333

12 EF- overensstemmelseserklæring333

DA

Dansk

1 BESKRIVELSE

1.1 OVERSIGT

Se separat figurark 1-19

1 Styrehåndtag 19 Neutral omkørsel-knop
2 Sædejusteringshåndtag 20 Serienummer
3 Forlygte 21 Parringskode
4 Forhjul 22 QR-kode
5 Udstødning 23 Batterirum
6 Drivhjul 24 Batteri
7 Betjeningspanel 25 Batteri-lås
8 USB-port 26 Sluk
9 Kopholder 27 Tænd
10 Dæk 28 Start nøglehul
11 Skånende hjul 29 Bolt
12 Håndtag til justering af dækhøjde 30 Spændeskive 31 Klinge
13 Sædepanel 32 Haveslange
14 Sædestik 33 Lynkobling
15 Dæksel til jorddækningsenhed 34 Vaskehul
16 Lejering 35 Olicambs 32 Oliomåler
17 Klemmer
18 Monteringsstang

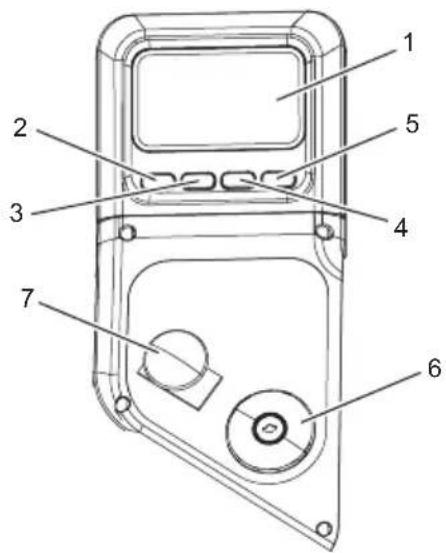

# Navn Funktion
1	Digital skærm	Denne skærm viser vigtige oplysninger om det elektriske system. Du kan finde flere oplysninger i afsnittet om el-systemet.
2	Fartpilot til klingemo-toren/Retur	Juster klingehastigheden (periodisk), når den vises på startsiden. Tryk på knappen for at vende tilbage til den forrige side.
3	Menunavi-gation / Side op	Sæt den digitale skærm på sidste side. Tilbage til startskærmen.
4	Kontakt til lygterne/ Side ned	Tænd/sluk lygterne, når de vises på startsiden. Sæt den digitale skærm på næste side.
5	Styring af hastighe-den/ Bekræft	Juster kørehastigheden (periodisk), når den vises på startsiden. Tryk på knappen for at bekræfte.
6	Tænd/sluk-knap	Denne kontakt bruges til, at tænde og slukke for plæneklipperen.
7	Tænd/sluk-kontakt til dækklin-gerne (PTO)	Denne kontakt starter klingemotor-erne. Tryk kontakten op for, at starte motorerne og tryk kontakten ned for, at stoppe dem.

1.2 BETJENINGSPANEL

DA

Klingemotorerne må aldrig startes, når dækket er under belastning. Motorerne eller dækket kan blive beskadiget.

2 PAK MASKINEN UD

ADVARSEL

Sørg for, at samle maskinen korrekt før brug.

Dansk

ADVARSEL

• Hvis dele af maskinen beskadiges, må den ikke bruges.
• Hvis der mangler nogen dele, må maskinen ikke bruges.

• Hvis dele er beskadiget eller mangler, skal du kontakte servicecenteret.

• Åbn pakken.

• Læs dokumentationen, der følger med i pakken.
• Tag alle ikke-monterede dele ud af pakken.
• Tag maskinen ud af pakken.
• Bortskaf pakken og emballagen i overensstemmelse med lokale bestemmelser.

ADVARSEL

Af hensyn til din sikkerhed, må batteriet ikke sættes i, før værktøjet er samlet helt.

3 INSTALLATION

3.1 MONTERING AF SÆDET

Se figur 3

1. Placer det samlede sæde over sædepanelet, og sørg for at hullerne er mod hinanden, som vist.
2. Monter bolte, spændeskiver og møtrikker og spænd dem ordentligt.
3. Sæt mufferne på møtrikkerne.
4. Sørg for, at den sidder sikkert.
5. Slut sædestikket til maskinen.

3.2 SÆT DÆKSLET PÅ JORDDÆKNINGSENHEDEN

Se figur 4

Plæneklipperen er konfigureret til, at bruge sideudstødningen, når den sendes fra fabrikken. Hvis jorddækning ønskes:

1. Placer dækslet til jorddækningsenheden på tappen på plæneklipperens kabinet.
2. Sæt hullerne i dækslet til jorddækningsenheden og hullerne på plæneklipperens kabinet mod hinanden.
3. Sæt boltene, skruerne, klemmerne og lejeringen på og spænd dem fast, som vist.

3.3 MONTERING AF STYREHÄNDTAGET

Se figur 5-6

ADVARSEL

Venstre og højre styrehåndtag skal justeres, så de ud for hinanden, när de er i neutral position. Styrehåndtagene må ALDRIG monteres i en asymmetrisk betjeningshøjde.

1. Løft det ene styrehåndtag op, så hullerne i håndtaget er mod hullerne i den tilsvarende monteringsstang.
2. Vælg styrehåndtagets foretrukne betjeningshøjde. Sæt skruen med skiven i hullet.
3. Brug nøglen (13*16 mm) til, at spænde styrehåndtaget fast.
4. Monter det andet styrehåndtag på samme måde.

▲ FORSIGTIG

Styrehåndtaget må ikke monteres omvendt.

Dansk

3.3.1 STYREHÅNDTAG

De to håndtag styrer plæneklipperens hastighed, retning, stop, neutrallås og parkeringsbremse. Håndtagene bruges til at styre, accelerere, decelerere, stoppe og skifte retning. Når styrehåndtagene er i parkeringsbremsepositionen, bevæger plæneklipperen sig ikke.

i BEMAERK

Kør altid med begge hænder. Kør ikke med kun én hånd.

3.3.2 BRUG APPEN

Se figur 9-10

1. Gå på Fleet Management« hjemmeside: fleet.cramertools.com
2. Opret en konto, og log derefter ind.
3. Inviter andre brugere i organisationen.
4. Scan QR-koden, download appen og log ind.
5. Tilføj en enhed. Find serienummeret, parringskoden og QR-koden på køretøjets mærkat i denne vejledning. Scan QR-kode, eller indtast manuelt.

3.4 NEUTRAL OMK∅RSEL-KNOP

Se figur 7-8

1. Træk de neutrale omkørsel-knopper udad og derefter nedad, for at låse hjulet op.
2. Tryk de neutrale omkørsel-knopper tilbage på plads, for at låse hjulene.

ADVARSEL

Kør aldrig plæneklipperen med den neutrale omkørsel-knop aktiveret. Sæt altid den neutrale omkørsel-knop på den oprindelige position før kørsel! Hvis knopperne ikke sættes på igen, kan det føre til alvorlige skader på din plæneklipper, og det kan ugyldiggøre plæneklipperens garanti!

ADVARSEL

Lås aldrig den neutrale omkørsel-knop op, när maskinen kører på en skråning!

3.5 SKÅNENDE HJUL

Se figur 2

De skånende hjul er standard på Cramer enhederne. Disse hjul er designet til at minimere oprivning, når maskinen klipper hårdt og ujævnt terræn. Når du har indstillet klippehøjden, skal du justere hjulene, så de rækker ud under dækket, men ikke kommer i kontakt med jorden. De skal altid være mindst 0,6 cm til 1,9 cm under dækket. Med enheden på en flad og plan overflade, kan hjulenes position justeres op eller ned efter behov fra 1,9 cm til 4,4 cm under klingens overflade. Flyt hjulene op eller ned - brug de forskellige akselmonteringshuller i hjulmonteringsbeslaget (hvis relevant på modellen).

4 BETJENINGSVEJLEDNING

4.1 F∅R BRUG

4.1.1 JUSTER SÆDET

Se figur 11

ADVARSEL

Sørg for, at sædet er skruet ordentligt fast før hver brug, så det ikke bevæger sig/vipper, hvis plæneklipperen vælter.

1. Tryk styrehåndtagene udad i PARKERINGSBREMSE-positionen, før sædet justeres.
2. Sæt på sædet, og tryk håndtaget til sædejustering opad.

Dansk

1. Skub sædet til den ønskede position samtidig med, at du holder håndtaget oppe.
2. Slip håndtaget, og sørg for, at sædet er låst på plads, før plæneklipperen tages i brug.

ADVARSEL

Sørg for, at sædet er låst på plads, før plæneklipperen tages i brug. Et sæde, der ikke låst på plads, kan flytte sig så føreren mister kontrollen over plæneklipperen, hvilket kan være livsfarligt eller føre til alvorlige personskader.

4.1.2 JUSTER DÆKKETS KLIPPEH∅JDE

Se figur 12

Før du bruger plæneklipperen, skal du hæve dækket til klippeindstillingen, der passer bedst til din græsplæne.

Dækkets højde kan justeres fra 3.81-11.4 cm. Dækket skal hæves, når plæneklippningen kører for at undgå stubbe, sten eller andre forhindringer, der kan beskadige plæneklipperen.

▲ FORSIGTIG

Hold ordentligt fast i justeringshåndtaget til dækhøjden, når dækhøjden justeres, og slip først når dækket er fastgjort i den ønskede højde. Hvis håndtaget slippes for hurtigt, kan førerens hånd komme i klemme eller trækkes væk.

1. Stop plæneklipperen og frigør klingerne.
2. Sluk nøglen, og træk parkeringsbremsen.
3. For at hæve klippedækket, skal justeringshåndtaget til dækhojden trykkes til venstre, så det løsnes fra rillen. Tryk det derefter mod plæneklipperens bagende, og tryk det til højre ind i en af rillerne.
4. For at sænke klippedækket, skal justeringshåndtaget til dækhojden trykkes til venstre, så det løsnes fra rillen. Tryk det derefter mod plæneklipperens forende, og tryk det til højre ind i en af rillerne.

4.1.3 JUSTER STYREHÄNDTAGET

Styrehåndtagene kan justeres for, at gøre tingene nemmere for brugeren. Når hætteskruerne, der holder det øvre styrehåndtag fast på den nedre styrehåndtag, løsnes, kan det øvre styrehåndtag drejes efter brugerens eget ønske. Styrehåndtagene skal justeres, så de ud for hinanden, når de er i neutral position.

4.1.4 SÆT BATTERIPAKKEN I

Se figur 13

For at se, om plæneklipperens batterierne er ladet helt op, skal du se indikatoren til batteriniveauet. Se batterimanualen for at få flere oplysninger.

1. Løft sædepanelet.
2. Løft dækslet til batterirummet.
3. Sæt batteriet i batterirummet.

ADVARSEL

• Sørg for, at der ikke er nogen børn, omkringstående personer eller kæledyr i arbejdsområdet.
• Ryd arbejdsområdet for genstande, der kan slynges væk af plæneklipperen.
• Kontroller bremsedriften.
• Kontroller dæktrykket.
• Se, om der er løse fastgørelseselementer på plæneklipperen.
• Se, om alle skærme er på plads og om de virker ordentligt.
• Rengør plæneklipperen for skidt.
• Test låsesystemet.
• Juster sædet til den ønskede position.
• Kontroller batteriets opladningsniveau.

Dansk

4.1.6 STARTLÅS

Maskinen er udstyret med en startlås bestående af parkeringsbremsekontakterne, førertilstedeværelseskontakten og dækklingernes tænd/sluk-kontakt.

Plæneklipperens startlås er også beregnet til at beskytte brugeren og andre mod utilsigtet skader som følge af start af trækkraftsystemet ved et uheld.

Kontroller dagligt plæneklipperens startlås før brug. Denne lås er en vigtig sikkerhedsfunktion på plæneklipperen. Den skal repareres med det samme, hvis den holder op med at virke. Maskinen har en separat førertilstedeværelseskontakt, som stopper drivsystemet og dækmotorerne, hvis føreren ikke sidder på sædet, när plæneklipperen kører. Dette er en sikkerhedsfunktion, der er beregnet til at forhindre utilsigtet kørsel og uheld.

ADVARSEL

Startlåsen må ikke afbrydes eller omgås. Hvis du gør det, kan maskinen starte ved et uheld, som kan føre til personskader.

Sådan ses systemet efter:

1. Føreren skal sidde på sædet, när førertilstedeværelseskontakten testes.
2. Drej nøglen, for at starte maskinen.
3. Træk styrehåndtagene til parkeringsrillerne.
4. Træk PTO-kontakten opad, for at tænde motoren.
5. Løft langsomt op af sædet. Dækklingerne skal stoppe.
6. Hvis dækklingerne ikke stopper, når føreren rejser sig fra sædet, og hvis årsagen ikke kan findes, skal du kontakte din Cramer forhandler med det samme.

4.2 BRUG AF MASKINEN

4.2.1 START MASKINEN

Se figur 14

i BEMAERK

Sørg for, at der ikke er nogen personer i arbejdsområdet, før plæneklipperen bruges. Hvis nogen kommer ind i arbejdsområdet, skal du straks stoppe plæneklipperen. Den må først startes igen, när personerne har forladt området.

1. Hæv klippedækket helt op.
2. Sæt nøgle i og tænd den.
3. Træk højre og venstre styrehåndtag indad.
4. Træk PTO-kontakten til dækket opad, for at starte klingerne, hvorefter græsset kan klippes.

i BEMÆRK

Start kun klingerne, når styrehåndtagene er i NEUTURAL-position! Start ALDRIG klingerne under bevægelse!

1. Placer styrehåndtagene i fremad (D) position, og kør til det ønskede klippested.

i BEMAERK

Vær forsigtig, når du krydser grusstier eller indkørsler. Før du krydser, skal klingernes frakobles og klippedækket skal hæves helt op, for at minimere chancen for slyngning af genstande. Kør langsomt, så du undgår tab af trækkraft og ikke mister kontrollen.

i BEMAERK

Forsøg ikke at ændre driftsretningen, mens plæneklipperen er i bevægelse. Sørg altid for, at stoppe plæneklipperen helt, før du skifter retning.

Dansk

i BEMÆRK

Styrehåndtagene går automatisk tilbage i neutral position, hvis du slipper dem. Men de skal stadig styres manuelt, när de sættes i neutral position.

4.2.2 K∅R MASKINEN

Når trækkraftsystemet er startet, skal du aktivere styrehåndtagene og styre på følgende måde:

ADVARSEL

Hold altid øje med, hvad der er bag maskinen, før du bakker. Klip ikke baglæns, medmindre det er absolut nødvendigt. Kig altid ned og bagud før og når du bakker.

ADVARSEL

Det anbefales ikke, at flytte styrehåndtagene hurtigt, da dette kan beskadige de elektriske systemkomponenter.

• For at gå videre, skal du trykke styrehåndtagene lige langt frem.
• For at køre tilbage, skal du trække styrehåndtagene bagud et tilsvarende stykke.
• For at dreje til venstre, skal du trykke det højre styrehåndtag længere frem fra neutral end det venstre styrehåndtag.
• For at dreje til højre, skal du trykke det højre styrehåndtag længere frem fra neutral end det højre styrehåndtag.
• For at lave en nul-radius-drejning, skal du trykke det ene styrehåndtag fremad og det andet styrehåndtag tilbage. Dette gør at drivhjulene kan dreje i modsat retning.
• For at stoppe eller sænke hastigheden, skal du sætte styrehåndtagene i neutral. Når du kører fremad, skal du forsigtigt trække styrehåndtagene tilbage. Når du kører i bakgear, skal du forsigtigt trykke styrehåndtagene frem.

• Hvis du skal lave et nødstop, kan dette gøres på to måder:

• Når du kører frem og tilbage, skal du straks sætte styrehåndtagene i parkeringsbremsepositionen. Når du køre bagud, skal du forsigtigt trykke styrehåndtagene frem og undgå pludselige bevægelser. En pludselig bevægelse kan få plæneklipperens forende til at vippe op, hvilket kan føre til tab af kontrol, som kan være livsfarligt eller føre til alvorlige personskader.

• Sluk startnøglen. Dette slukker trækkraftsystemet og dækdrivsystemet.

- For at lave en tre-punkts vending til højre, skal du trykke venstre styrehåndtag længere frem fra neutral end det højre styrehåndtag, og starte vendingen. Træk derefter styrehåndtagene tilbage, indtil de er forbi neutral, og maskinen begynder at køre bagud. Træk højre styrehåndtag længere bagud fra neutral end venstre styrehåndtag, indtil den bagerste del af maskinen har drejet rundt. Tryk derefter styrehåndtagene frem, indtil de begge er forbi neutral, og maskinen begynder at køre fremad. Tryk venstre styrehåndtag længere frem fra neutral end det højre styrehåndtag, og afslut svinget.

- For at øge hastigheden, skal du øge styrehåndtagets afstand fra neutral. Jo længere frem styrehåndtagene er fra neutral, jo hurtigere vil maskinen køre fremad. Jo længere tilbage styrehåndtagene er fra neutral, jo hurtigere vil maskinen køre bagud.

Dansk

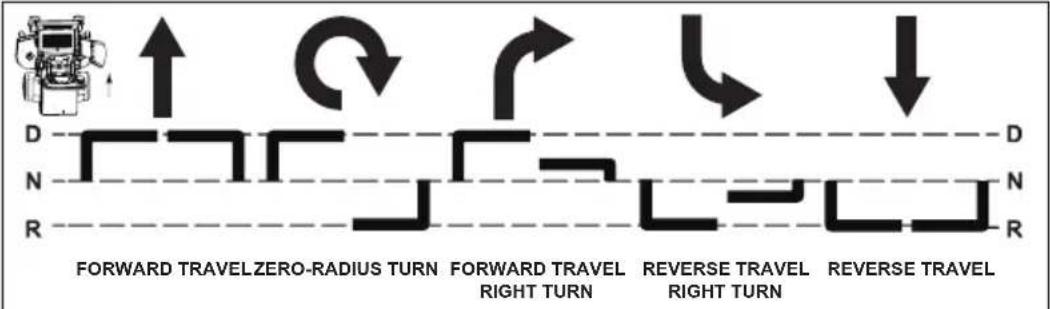

PLÄNEKLIPPERENS FORENDE VENDER I DENNE RETNING

N= NEUTRAL-POSITION D= K∅RE-POSITION R= BAK-POSITION

Pilenes retning viser hvilken retning plæneklipperen kører i

Venstre styrehåndtag

Højre styrehåndtag

4.2.3 STOP MASKINEN

FARE

Undgå pludselige stop og hurtig retningsskift, især når du kører på en skråning. Styretøjet er følsomt. Hvis styrehåndtagene flyttes for hurtigt i en af retninger, kan maskinen reagere på en måde, der kan føre til alvorlige personskader.

1. Sæt styrehåndtagene tilbage til neutral. Tryk styrehåndtagene ud til parkeringsbremsepositionen.
2. Tryk dækklingernes tænd/sluk-kontakt (PTO) ned for, at slukke for klingerne.
3. Drej nøglen i tændingen, og sluk den.

▲ FORSIGTIG

Det anbefales at tage startnøglen ud af maskinen, så maskinen ikke startes ved et uheld.

4.2.4 BRUG USB-PORTEN

Se figur 15

USB-opladningsporten oplader med 5 volt jævnstrøm og op til 2,1 ampere, hvilket kan bruges til mobiltelefoner, MP3-afspillere og andre USB-enheder. Se opladningsoplysningerne i brugsvejledningen til din enhed.

For at oplade din enhed, skal du slutte den ene ende af et USB-kabel (medfølger ikke) til din enhed og den anden ende til USB-opladningsporten på plæneklipperen.

i BEMAERK

Hvis du forsøger at oplade enheder, der er klassificeret til mere end 2,1 ampere, kan det beskadige USB-opladningsporten og/eller plæneklipperen.

i BEMAERK

USB-porten kan kun forsyne strøm, när maskinen er startet.

ADVARSEL

Brug aldrig hovedtelefoner eller elektroniske enheder, såsom en mobiltelefon eller tablet, når du betjener plæneklipperen. Hvis føreren distraheres under kørslen, kan det føre til ulykker, som kan være livsfarligt eller føre til alvorlige skader for føreren eller omkringstående personer.

Dansk

4.2.5 BRUGSANBEFALINGER

FARE

Før brug skal brugeren være grundigt fortrolig med hvordan udstyret bruges og betjenes. Brugeren skal læse hele vejledningen grundigt. Og brugeren skal først køre langsomt på maskinen, for at blive fortrolig med hvordan den styres, før hastigheden sættes op. En uerfaren bruger må ikke klippe på skråninger eller i ujævnt terræn.

ADVARSEL

Hvis du mister kontrollen, når du betjener maskinen, skal du straks sætte styrehåndtagene i parkeringsbremsepositionen, og slukke nøglen. Se maskinen efter og snak med din Cramer forhandler for at løse problemet, før plæneklipperen tages i brug igen.

ADVARSEL

Maskinens styrehåndtag er meget følsomme. Flyt langsomt styrehåndtagene for at opnå en jævn drift, og undgå pludselige bevægelser. Du lærer med øvelse og erfaring hvordan maskine bruges og styres. Maskinen kan dreje meget hurtigt. Vær forsigtig, når du drejer, og sæt farten ned, før du laver skarpe sving.

Uerfarne brugere kan have en tendens til at overstyre og miste kontrollen. Det anbefales at starte med langsomme manøvrer, indtil du bliver fortrolig med disse egenskaber, før du kører på en normal hastighed.

ADVARSEL

Undgå, at køre direkte mod dybe fordybninger eller høje forhindringer (såsom tagrender eller kantsten) med høj hastighed i et forsøg på at køre over dem, da brugeren kan slynges af udstyret. Kør frem med lav hastighed, så det ene drivhjul er ved siden af forhindringen. Fortsæt rundt om forhindringen, indtil hjulet slipper, og drej derefter det modsatte hjul rundt.

Hvis du drejer på blødt eller vådt græs, skal du holde begge hjul rullende enten fremad eller bagud. Hvis du drejer på et stoppet hjul, kan det beskadige græsplænen. Hold klingerne skarpe. Mange problemer med forkerte klippemønstre skyldes sløve klinger eller klinger, der er blevet slebet forkert. Klingens skarphed skal kontrolleres dagligt.

FARE

Arbejd aldrig på klingerne, når nøglen er i tændingen. Afbryd altid dækklingernes tænd/sluk-kontakt (PTO), sæt styrehåndtagene i parkeringsbremsepositionen, sluk nøglen og tag den ud af kontakten. Bloker plæneklipperen, hvis du skal arbejde under den. Brug handsker ved håndtering af klingerne. Hvis plæneklipperen rammer en sten, gren eller et andet fremmedlegeme under klipningen, skal du altid kontrollere klingerne for skader.

• Ret græsudstødningen til højre, væk fra områder, der ikke er blevet klippet. Vælg et klippemønster, der leder det udstødte græs mod ydersiden af klippeområdet. Generelt betyder det, at man bruger et mønster, der bruger venstredrejninger, fordi udstødningen er på højre side. Undgå under alle omstændigheder at lede græsset på områder, der ikke er blevet klippet, da græsset derefter klippes "to gange". Hvis græsset klippes to gange, belastes maskinen unødvendigt meget, hvilket sænker klippeeffektiviteten.
• Hvis en græsplæne klippes for første gang, skal græsset klippe lidt længere end normalt, så ujævne områder ikke skalperes. Det er bedst at bruge den klippehøjde, der blev brugt tidligere, hvis muligt. Hvis du klipper græs, der er højere end 152 mm (6 tommer), anbefales det at klippe græsplænen to gange for, at opnå det bedste resultat.
• Under normal klipning, skal græsset klippes til ca. 38 mm (1,5 tommer). Det anbefales ikke at klippe græsset mere end det, medmindre græsset er sparsomt, eller det er sidst på sæsonen.
• Brug forskellige klippemønstre hver gang du klipper græsset, så græsset vokser lige og klipningen er mere jævn.
• Husk, græs ikke vokser lige hurtigt på forskellige tidspunkter af året. Græsset skal klippes oftere i det tidlige forår for, at bevare den samme klippehøjde. Da væksthastigheden aftager midt på sommeren, skal græsset ikke klippes så tit. Hvis du ikke kan klippe græsset regelmæssigt, skal du først klippe det i en høj klippehøjde. Klip det derefter igen to dage senere i en lavere klippehøjde.
• Hæv plæneklipperens klippehøjde hvis plæneklipperens klippebredde er bredere end plæneklipper, der førhen er blevet brugt. Dette sikrer, at ujævnt græs ikke klippes for kort.

Dansk

• Hæv plæneklipperens klippehøjde hvis græsset er lidt højere end normalt, eller hvis græsset er meget fugtigt. Klip derefter græsset igen med en lavere klippehøjde.
• Hvis maskinens fremadgående bevægelse skal stoppes under klipningen, efterlades der muligvis en klump afklippe græs på græsplænen. For at undgå dette skal du køre ind på et tidligere klippet område med klingerne kørende.
• Oplad batteriet med det samme hvis maskinens batteristrøm kommer under 5 %.

Modelnummer Batterikapacitet Handling Batterikapacitet Handling
82ZT107 ≤5%		Plæneklipperens tophas-tighed er 6.4 km/t.	≤5%	Arbejdsbladet stopper automatisk. Maskinen skal straks køres tilbage til omladning og tilsluttes batteriopladeren.

- Lad motorerne køle af i 30 minutter. Hvis drivmotoren overstiger den programmerede temperatur, falder motorhastigheden. Hvis temperaturen fortsætter med at stige, lukker drivmotoren helt ned.

4.2.6 BRUG PÅ SKRÅNINGER

Se figur 16

Skråninger er en væsentlig faktor i forbindelse med tab af kontrol og vælteulykker, som kan føre til alvorlige personskader eller dødsfald. Brug på alle skråninger kræver ekstra forsigtighed. Hvis du ikke kan bakke op ad en skråning, eller hvis du føler dig utryg på den, må du ikke klippe den.

• Kør på skråninger i henhold til producentens anbefalinger. Vær forsigtig, hvis du arbejder i nærheden af områder med et stort fald.
• Maskinen må under ingen omstændigheder bruges på stedet, hvor ordentlig trækkraft, styring eller stabilitet ikke kan garanteres. Dækkene kan glide, selvom hjulene stopper.
• Hold altid maskinen i gear, när du kører ned ad skråninger. Undgå, at rulle ned at en bakke i frigear.
• Vær meget forsigtig, hvis du kører på skråninger.
• Ingen af hjulene må fjernes eller ændres.
• Hold øje med huller, hjulspor, bump, sten og andre skjulte genstande. Ujævnt terræn kan vælte maskinen. Højt græs kan skjule forhindringer.
• Fjern alle forhindringer, såsom sten og træstykker.
• Alle bevægelser på skråninger skal være langsom og gradvis. Foretag ikke pludselige ændringer i hastighed eller retning.
• Undgå at starte og stoppe på en skråning. Hvis dækkene mister vejgreb, skal du afbryde klingerne og langsomt fortsætte lige ned ad skråningen.
• Klip med en sikker afstand (minimum 10 fod eller 3 meter) væk fra fald, støttemure, drængrøfter, volde, vand og andre typer farer for at undgå, at et hjul kører ud over kanten, eller at jorden skrider. Dette reducerer risikoen for, at maskinen pludselig vælter, hvilket kan føre til alvorlige personskader eller dødsfald.
• Brug en almindelig plæneklipper på skråninger og i nærheden af fald, støttemure, drængrøfter, volde og vand.
• Klip ikke på vådt græs. Hvis dækkene mister vejgreb kan maskinen glide og brugeren kan miste kontrollen over maskinen.
• Bugser ikke på skråninger. Vægten af det bugserede udstyr kan forårsage tab af trækkraft og styring.
• Hvis plæneklipperens dæk mister vejgrebet, när du kører på skråninger, skal du afbryde dækdrivsystemet, sæt styrehåndtagene i parkeringsbremsepositionen, sluk nøglen og tag den ud af kontakten. Søg derefter hjælp.
• Foretag aldrig pludselige start, stop, vendinger eller retningsskift, især når du kører på skråninger. Styretøjet er følsomt. Hvis styrehåndtagene flyttes for hurtigt i en af retninger, kan maskinen reagere på en måde, der kan føre til alvorlige personskader.
• Lav aldrig pludselige stop, när du bakker ned ad skråninger. Denne handling kan få maskinen til at reagere på en sådan måde, at det kan forårsage alvorlige personskader.
• Plæneklipperen Cramer kan køre vandret (sidelæns) på moderate skråninger. Hvis du kører på skråninger op til 15 grader, skal du holde øje med forhold, hvor plæneklipperen kan miste vejgreb, hvilket kan gøre at du mister kontrol over maskinen. En bruger må ikke køre på en skråning, før brugeren er meget fortrolig med udstyret.

Maskinen må ikke bruges på skråninger med en hældning over 15 grader.

Dansk

Se hældningsvejledningen, når du bestemmer hældningen på græsoverfladen, der skal klippes. Det anbefales kraftigt, at brugeren kører maskinen væk fra skråningen med ekstrem forsigtighed, hvis maskinen er ved at miste vejgreb. Vent, indtil problemet er løst, før du forsøger at køre på skråningen igen. Terrænforholdet kan påvirke maskinens vejgreb, så brugeren kan miste kontrol over maskinen. Nogle af betingelserne, du skal være opmærksom på, er:

1. Vådt terræn
2. Bunker af jord
3. Bestemte jordtyper (f.eks. sand, løst jord, grus, ler)
4. Græstype, tæthed og højde
5. Ekstremt tørre forhold

6. Dæktryk

7. Fordybninger i jorden (f.eks. huller, hjulspor, udtørrede vandpytter)

Tilbehøret, der er monteret på plæneklipperen, påvirker også måden, den håndterer på en skråning. Vær opmærksom på, at alle tilbehørsdele virker anderledes.

Dette er blot nogle få eksempler på situationer, hvor der skal udvises forsigtighed, når man arbejder på en skråning. Der er mange andre muligheder, og for mange til at nævne her. Husk altid at være meget forsigtighed, når du kører på alle skråninger.

5 ELEKTRISK SYSTEM

5.1 SIKKERHED OMKRING DET ELEKTRISKE SYSTEM

• Tag nøglen og batterierne ud, og læs brugsvejledningen, før produktet justeres eller repareres.
• Tag altid nøglen og batterierne ud, før der arbejdes på produktet.
• Tag altid nøglen og batterierne ud under transport.
• Hold maskinen fri for klippet græs, blade og andet affald. Maskinen må IKKE sprøjtes med vand, når den rengøres. Brug kun trykluft. Brug passende øjen- og høreværn under rengøring af maskinen.
• Brug altid sikkerhedsbriller og beskyttelsesudstyr i nærheden af batteriet. Brug isolerede værktøjer.
• Rengør batterirummet, drivmotorrummet, plæneklipperdækslet, sædet osv. for skidt og snavs. Brug ikke opløsningsmidler, hårde rengøringsmidler eller slibemidler.
• Tænd nøglen, hvorefter plæneklipperens klinge kan startes, når dækklingernes tænd/sluk-kontakt (PTO) tændes, også selvom drivmotoren ikke kører. Det må ikke være andre personer i området, når dækklingerne tændes.
• Alle vedligeholdelses- og opbevaringsområder skal være ordentligt ventileret i overensstemmelse med gældende brandregler og bekendtgørelser for, at undgå brandfare.
• Tillad aldrig flammer, gnister eller rygning i nærheden af batterier.
• Opbevar batterier utilgængeligt for børn.
• Hold altid beskyttelsesskærme, dæksler og afskærmninger på plads, og sørg for at de er spændt ordentligt fast. Hvis de beskadiges, skal de repareres eller skiftes med det samme.

Sikkerhedsanordningerne må aldrig ændres eller fjernes.

Plæneklipperen Cramer Plæneklipperen drives af et 82-volts elektrisk system. Den består af følgende komponenter:

1. Klinge-styreenhed (1)
2. Bladmotor (2)
3. Styreenhed til drivsystem (1)
4. Accelerator - højre (1)
5. Accelerator - venstre (1)
6. Digital skærm (1)
7. Hjulmotor (2)
8. Batteripakke (1)

5.3 DIGITAL SKÆRM

Den digitale skærm sidder på betjeningspanelet. Her vises oplysninger om det elektriske system til brugeren. Her er også detaljerede oplysninger om mønster, koder og nummer.

#NavnFunktion
1 4G GPS signal[544E2]
2 Gree G###ld
3 I alt: 350timer	Køretøjets arbejdstid
4 Sædekontakten er lukket.[1044]
5 LED-

#NavnFunktion
6 Parke bremsen er aktiveret.
7 Klingebästighed
8 Kørel hed
9 80 % Batteriprocent

6FEJL

CANBUS-systemet beskytter brugeren og maskinen, hvis systemet registrerer et problem. Når maskinen eller en komponent slukkes, indikerer den, at der er opstået en fejl, som vises på den digitale skærm. Alle elektriske fejl har en bogstavkode efterfulgt af et tal. Det første bogstav beskriver i hvilket systemet fejlen er i henhold til følgende diagram:

NavnBetydning
TR Styreenhed til højre drivsystem og motor
TL Styreenhed til venstre drivsystem og motor
PMU Strømstyringsenhed (i batterirummet)
ML Styreenhed til venstre klingemotor
MR Styreenhed til højre klingemotor

DA

6.1FEJLKODE

FejlkodeBeskrivelseLøsning
TR1 Fejl i motorplacering Genstart strømforsyningen.
TR2 Drivmotoren er gået i stå Se, om drivhjulene sidder fast, og genstart strømforsyningen.
TR3 Beskyttelse mod lav motorhastighed		Genstart strømforsyningen.
TR4 Beskyttelse mod høj motorhastighed		Genstart strømforsyningen.
TR5 Fejl i motorens Hall-sensor Se, om hall-effektstikket på styreenheden til drivsystemet er ordentligt forbundet, og genstart derefter strømforsyningen.
TR6 Tab af fase i styreenheden Se, om motorkablerne		på styreenheden til drivsystemet er ordentligt forbundet, og genstart derefter strømforsyningen.
TR7 Fejl i det åbne MOSFET-kredsløb Hvis dette problem opstår, bedes du kontakte din forhandler.
TR8 Underspænding i styreenheden Spændingen er for lav. Oplad batteripakken inden brug.
TR9 Overspænding i styreenheden Spændingen er for høj. Genstart strømforsyningen.
TR10 Lav batteri temperaturen i batterirummet og i batteriet er for lav.Brug maskinen ved en passende temperatur, og genstart strømforsyningen.
TR11 PMU over temperaturen Høj batteri-temperatur		Temperaturen i batterirummet og i batteriet er for høj. Vent på, at batteriet er kølet af, og genstart derefter strømforsyningen.
TR12 Motoren er overophedet Motortemperaturen er for høj. Vent til motoren er kølet af, og genstart derefter strømforsyningen.
TR13 Styreenheden er overophedet Styreenheden er for varm. Vent, indtil styreenheden har kølet ned, og genstart derefter strømforsyningen.
TR14 Overstrøm i softwaren Belastningen er for høj. Genstart strømforsyningen.
TR15 Hardware overstrøm Belastningen er for høj. Genstart strømforsyningen.
TR16 Fejl i styreenheden til hastigheden		Sørg for, at håndtagets styreenhed til hastigheden er ordentligt forbundet, og genstart derefter strømforsyningen.
TR17 Fejl ved for udopladning af styreenheden		Genstart strømforsyningen.
TR18 Bremsefejl Genstart strømforsyningen.
TR19 Fejl i driftssekvens Sæt venstre og højre håndtag i parkeringspositionen, og sluk startkontakten til klingerne. Sæt dig på sædet og prøvigen.
TR20 Fejl i vinke sensor Genstart strømforsyningen.
TR21 Fejl i relæet Genstart strømforsyningen.
TR22 Magnetisk ventilfejl Se, om magnetventilen til drivmotoren er ordentligt forbundet, og genstart derefter strømforsyningen.
TR23 Kommunikationsfejl i batterirummet (PMU)		Kommunikationsfejl med batterirum. Genstart strømforsyningen.
TR24 Fejl i batterirummet (PMU) Mindre/større fejl i batterirummet. Udfør en kontrol, og genstart strømforsyningen.

Dansk

FejlkodeBeskrivelseLøsning
TR25 Fejl, tidsud	løb på CAN - venstre drivsystem		Kommunikationsfejl med styreenheden til venstre drivsystem. Genstart strømforsyningen.
TR26 Fejl, tidsud	løb på CAN - højre driv-system		Kommunikationsfejl med styreenheden til højre drivsystem. Genstart strømforsyningen.
TR27 Fejl, tidsud	løb på CAN - venstre klinge		Kommunikationsfejl med styreenheden til venstre klinge. Genstart strømforsyningen.
TR28 Fejl, tidsud	løb på CAN - midterste klinge		Kommunikationsfejl med styreenheden til midterste klinge. Genstart strømforsyningen.
TR29 Fejl, tidsud	løb på CAN - højre klinge		Kommunikationsfejl med styreenheden til højre klinge. Genstart strømforsyningen.
TR30 Fejl, flappen	til batteridækslet er åben.		Se, om stikket under sædet er ordentligt forbundet, og genstart derefter strømforsyningen.
TR31 Fejl ved be	kræftelse af førertilstedeværelseskontakten		Se, om stikket under sædet er ordentligt forbundet, og genstart derefter strømforsyningen.
TR32 Fejl under	softwaregodkendelse Genstart strømforsyningen.
TL1 Fejl i motorplacering Genstart strømforsyningen.
TL2 Drivmotoren	er gået i stå Se, om drivhjulene sidder fast, og genstart strømforsyningen.
TL3 Beskyttelse	mod lav motorhastigh-ed		Genstart strømforsyningen.
TL4 Beskyttelse	mod høj motorhastigh-ed		Genstart strømforsyningen.
TL5 Fejl i motorens	Hall-sensor Se, om hall-effektstikket på styreenheden til drivsystemet erordentligt forbundet, og genstart derefter strømforsyningen.
TL6 Tab af fase i	styreenheden Se, om motorkablerne		på styreenheden til drivsystemet erordentligt forbundet, og genstart derefter strømforsyningen.
TL7 Fejl i det åbne	MOSFET-kredsløb Hvis dette probem opstår, bedes du kontakte din forhandler.
TL8 Underspænding i styreenheden Spændingen er for lav. Oplad batteripakken inden brug.
TL9 Overspænding i styreenheden Spændingen er for høj. Genstart strømforsyningen.
TL10 Lav batteritemperatur Temperaturen i batterirummet og i batteriet er for lav.Brug maskinen ved en passende temperatur, og genstart strømforsyningen.
TL11	PMU overtemperatur Høj batteri-temperatur		Temperaturen i batterirummet og i batteriet er for høj. Vent på, at batteriet er kølet af, og genstart derefter strømforsyningen.
TL12 Motoren er	overophedet	Motortemperaturen er for høj. Vent til motoren er kølet af, og genstart derefter strømforsyningen.
TL13 Styreenheden er overophedet		Styreenheden er for varm. Vent, indtil styreenheden har kølet ned, og genstart derefter strømforsyningen.
TL14 Overstrøm i softwaren		Belastningen er for høj. Genstart strømforsyningen.
TL15 Hardware	overstrøm	Belastningen er for høj. Genstart strømforsyningen.
TL16	Fejl i styreenheden til hastigheden		Sørg for, at håndtagets styreenhed til hastigheden er ordentligt forbundet, og genstart derefter strømforsyningen.
TL17 Fejl ved forudopladning af styreen-heden			Genstart strømforsyningen.

Dansk

FejlkodeBeskrivelseLøsning
TL18 Bremsefejl	Genstart strømforsyningen.
TL19 Fejl i driftssekvens Sæt venstre og højre håndtag	i parkeringspositionen, ogsluk startkontakten til klingerne. Sæt dig på sædet og prøvigen.
TL20 Fejl i vinkelsensor Genstart strømforsyningen.
TL21 Fejl i relæet Genstart strømforsyningen.
TL22 Magnetisk ventilfejl Se, om magnetventilen til driv	motoren er ordentligt forbundet, og genstart derefter strømforsyningen.
TL23 Kommunikationsfejl i batterirummet (PMU)		Kommunikationsfejl med batterirum. Genstart strømforsyningen.
TL24 Fejl i batterirummet (PMU) Mindre/større fejl i batterirummet. Udfør en kontrol, og genstart strømforsyningen.
TL25 Fejl, tidsudøb på CAN - venstre drivsystem		Kommunikationsfejl med styreenheden til venstre drivsystem. Genstart strømforsyningen.
TL26 Fejl, tidsudøb på CAN - højre driv-system		Kommunikationsfejl med styreenheden til højre drivsystem. Genstart strømforsyningen.
TL27 Fejl, tidsudøb på CAN - venstre klinge		Kommunikationsfejl med styreenheden til venstre klinge. Genstart strømforsyningen.
TL28 Fejl, tidsudøb på CAN - midterste klinge		Kommunikationsfejl med styreenheden til midterste klinge. Genstart strømforsyningen.
TL29 Fejl, tidsudøb på CAN - højre klinge		Kommunikationsfejl med styreenheden til højre klinge. Genstart strømforsyningen.
TL30 Fejl, flappen til batteridækslet er åben.		Se, om stikket under sædet er ordentligt forbundet, og genstart derefter strømforsyningen.
TL31 Fejl under bekræftelse af sædeskift Se, om stikket under sædet er ordentligt forbundet, og genstart derefter strømforsyningen.
TL32 Fejl under softwaregodkendelse Genstart strømforsyningen.
ML1 Fejl i motorplacering Genstart strømforsyningen.
ML2 Klingemotores er gået i stå Se, om græs har ophobet sig omkring klingerne. Sæt start-kontakten til klingerne tilbage til i den originale position.
ML3 Beskyttelse mod lav motorhastigh-ed		Genstart strømforsyningen.
ML4 Beskyttelse mod høj motorhastigh-ed		Genstart strømforsyningen.
ML5 Fejl i motorens Hall-sensor Se, om klinge-styreenhedens hall-effektstik er ordentligt forbundet, og genstart derefter strømforsyningen.
ML6 Tab af fase i styreenheden Se, om motorkablerne		på styreenheden til drivsystemet erordentligt forbundet, og genstart derefter strømforsyningen.
ML7	Fejl i det åbne MOSFET-kredsløb	Hvis dette problem opstår, bedes du kontakte din forhandler.
ML8	Underspænding i styreenheden Spændingen er for lav. Oplad batteripakken inden brug.
ML9 Overspænding i styreenheden Spændingen er for høj. Genstart strømforsyningen.
ML10	Lav batteritemperatur	Temperaturen i batterirummet og i batteriet er for lav.Brug maskinen ved en passende temperatur, og genstartstrømforsyningen.

Dansk

FejlkodeBeskrivelseLøsning
ML11 PMU overtemperatur Høj batteri-temperatur		Temperaturen i batterirummet og i batteriet er for høj. Vent på, at batteriet er kølet af, og genstart derefter strømforsyningen.
ML12 Motoren er overophedet Motortemperaturen er for høj. Vent til motoren er kølet af, og genstart derefter strømforsyningen.
ML13 Styreenheden er overophedet Styreenheden er for varm. Vent, indtil styreenheden har kølet ned, og genstart derefter strømforsyningen.
ML14 Overstrøm i softwaren Belastningen er for høj. Genstart strømforsyningen.
ML15 Hardware overstrøm Belastningen er for høj. Genstart strømforsyningen.
ML16 Fejl i styreenheden til hastigheden Sørg for, at håndtagets styreenhed til hastigheden er orden-tligt forbundet, og genstart derefter strømforsyningen.
ML17 Fejl ved forudopladning af styreen-heden		Genstart strømforsyningen.
ML18 Bremsefejl Genstart strømforsyningen.
ML19 Fejl i driftsekvens Sæt venstre og højre håndtag i parkeringspositionen, og sluk startkontakten til klingerne. Sæt dig på sædet og prøv igen.
ML20 Fejl i vinkeIsensor Genstart strømforsyningen.
ML21 Fejl i relæet Genstart strømforsyningen.
ML22 Magnetisk ventilfejl Se, om magnetventilen til motoren er ordentligt forbundet, og genstart derefter strømforsyningen.
ML23 Kommunikationsfejl i batterirummet (PMU)		Kommunikationsfejl med batterirum. Genstart strømforsyningen.
ML24 Fejl i batterirummet (PMU) Mindre/større fejl i batterirummet. Udfør en kontrol, og gen-start strømforsyningen.
ML25 Fejl, tidsudløb på CAN - venstre drivsystem		Kommunikationsfejl med styreenheden til venstre drivsys-tem. Genstart strømforsyningen.
ML26 Fejl, tidsudløb på CAN - højre driv-system		Kommunikationsfejl med styreenheden til højre drivsystem. Genstart strømforsyningen.
ML27 Fejl, tidsudløb på CAN - venstre klinge		Kommunikationsfejl med styreenheden til venstre klinge. Genstart strømforsyningen.
ML28 Fejl, tidsudløb på CAN - midterste klinge		Kommunikationsfejl med styreenheden til midterste klinge. Genstart strømforsyningen.
ML29 Fejl, tidsudløb på CAN - højre klinge		Kommunikationsfejl med styreenheden til højre klinge. Gen-start strømforsyningen.
ML30 Fejl, flappen til batteridækslet er åben.		Se, om stikket under sædet er ordentligt forbundet, og gen-start derefter strømforsyningen.
ML31	Kunne ikke bekræfte bladsignalet	Se, om startkontakten til klingen er ordentligt forbundet, og sæt derefter kontakten tilbage i den originale position.
ML32 Fejl under softwaregodkendelse Genstart strømforsyningen.
MR1	Fejl i motorplacering	Genstart strømforsyningen.
MR2	Klingemotoren er gået i stå	Se, om græs har ophobet sig omkring klingerne. Sæt start-kontakten til klingerne tilbage til i den originale position.
MR3	Beskyttelse mod lav motorhastigh-ed	Genstart strømforsyningen.

Dansk

FejlkodeBeskrivelseLøsning
MR4 Beskyttelse	mod høj motorhastighed	Genstart strømforsyningen.
MR5 Fejl i motorens	ens Hall-sensor Se, om klinge-styreenhedens hall-effektstik er ordentligt forbundet, og genstart derefter strømforsyningen.
MR6 Tab af fase	i styreenheden Se, om motorkablerne på styreenheden til drivsystemet er ordentligt forbundet, og genstart derefter strømforsyningen.
MR7 Fejl i det åbne	MOSFET-kredsløb Hvis dette problem opstår, bedes du kontakte din forhandler.
MR8 Underspænding	ing i styreenheden Spændingen er for lav. Oplad batteripakken inden brug.
MR9 Overspænding	ing i styreenheden Spændingen er for høj. Genstart strømforsyningen.
MR10 Lav batter	temperatur Temperaturen i batterirummet og i batteriet er for lav.Brug maskinen ved en passende temperatur, og genstart strømforsyningen.
MR11 PMU over	temperatur Høj batteri-temperatur	Temperaturen i batterirummet og i batteriet er for høj. Vent på, at batteriet er kølet af, og genstart derefter strømforsyningen.
MR12 Motoren er	overophedet Motortemperaturen er for høj. Vent til motoren er kølet af, og genstart derefter strømforsyningen.
MR13 Styreenheden	er overophedet Styreenheden er for varm. Vent, indtil styreenheden har kølet ned, og genstart derefter strømforsyningen.
MR14 Overstrøm	i softwaren Belastningen er for høj. Genstart strømforsyningen.
MR15 Hardware	overstrøm Belastningen er for høj. Genstart strømforsyningen.
MR16	Fejl i styreenheden til hastigheden	Sørg for, at håndtagets styreenhed til hastigheden er ordentligt forbundet, og genstart derefter strømforsyningen.
MR17 Fejl ved for	rudopladning af styreenheden	Genstart strømforsyningen.
MR18 Bremsefejl	Genstart strømforsyningen.
MR19 Fejl i driftssekvens	Sæt venstre og højre håndtag i parkeringspositionen, og sluk startkontakten til klingerne. Sæt dig på sædet og prøvigen.
MR20 Fejl i vinkelsensor	Genstart strømforsyningen.
MR21 Fejl i relæet	Genstart strømforsyningen.
MR22 Magnetisk	ventilfejl Se, om magnetventilen til motoren er ordentligt forbundet, og genstart derefter strømforsyningen.
MR23 Kommunikationsfejl (PMU)	kommunikationsfejl med batterirum. Genstart strømforsyningen.
MR24 Fejl i batterirummet (PMU) Mindre/større fejl i batterirummet. Udfør en kontrol, og gen-start strømforsyningen.
MR25 Fejl, tidsudløb på CAN - venstre drivsystem	Kommunikationsfejl med styreenheden til venstre drivsystem. Genstart strømforsyningen.
MR26 Fejl, tidsudløb på CAN - højre driv-system	Kommunikationsfejl med styreenheden til højre drivsystem. Genstart strømforsyningen.
MR27 Fejl, tidsudløb på CAN - venstre klinge	Kommunikationsfejl med styreenheden til venstre klinge. Genstart strømforsyningen.
MR28 Fejl, tidsudløb på CAN - midterste klinge	Kommunikationsfejl med styreenheden til midterste klinge. Genstart strømforsyningen.

Dansk

Fejlkode Beskrivelse Løsning
MR29 Fejl, tidsudløb på CAN - højre klinge	Kommunikationsfejl med styreenheden til højre klinge. Genstart strømforsyningen.
MR30 Fejl, flappen til batteridækslet er åben.	Se, om stikket under sædet er ordentligt forbundet, og genstart derefter strømforsyningen.
MR31 Kunne ikke bekræfte bladsignalet Se, om startkontakten til klingen er ordentligt forbundet, og sæt derefter kontakten tilbage i den originale position.
MR32 Fejl under softwaregodkendelse Genstart strømforsyningen.
PMU10 Kredsløbet i batteripakken i PMU er åben	Batteripakken i batterirummet er ikke forbundet. Dette kan påvirke maskinens ydeevne.
PMU11 PMU mindre fejl En mindre fejl i batterirummet forhindrede bladsystemet i at starte. Vent, indtil systemet gendannes, og nulstil derefter startkontakten til klingen.
PMU12 PMU kritisk fejl En stor fejl i batterirummet forhindrede driv- og klingesystemerne i at starte. Genstart strømforsyningen, og prøv igen.
PMU13 PMU ingen batteripakke i maskinen Se, om du bruger den rigtige batteripakke, og genstart derefter strømforsyningen.

7 VEDLIGEHOLDELSE

7.1 VEDLIGEHOLDELSE AF PLÄNEKLIPPERENS KLINGER

Kontroller dagligt plæneklipperens klinger. De er nøglen til energieffektivitet og velpeljet græs. Hold dem skarpe - en sløv klinge river i græsset i stedet for at klippe det, og den efterlader en brun, pjaltet top på græsset inden for et par timer. En sløv klinge skal også bruge mere kraft. Skift alle klinger, der eventuelt er bøjet, revnet eller ødelagt.

ADVARSEL

Forsøg aldrig at rette en bøjet klinge ved at varme den op. Du må heller ikke svejse en revnet eller ødelagt klinge, da den kan gå i stykker, hvilket kan føre til alvorlige personskader. Udskift slidte eller beskadigede knive.

ADVARSEL

Arbejd aldrig på klingerne, når nøglen er i tændingen. Sluk nøglen, og tag batteripakkerne ud af maskinen. Bloker plæneklipperen, hvis du skal arbejde under den. Brug handsker ved håndtering af klingerne. Hvis plæneklipperen rammer en sten, gren eller et andet fremmedlegeme, skal du altid kontrollere klingerne for skader.

FARE

Mild slibning kan gøres med en fil. Kontroller klingerne for balance efter slibning. Et afbalanceringsværktøj kan købes i almindelig handel. Det er også muligt, at balancere klingen på en omvendt linjestanse eller med en 12,7 mm (1/2 tommer) bolt. Klingen må ikke læne eller vippe. Mens du drejer klingen langsomt, må den ikke rokke. Hvis klingen er ude af balance, skal den rettes op, før den sættes på igen. Læg klingen på en flad overflade og sørg for, at de ikke er forvrænget. Udskift ethvert forvrænget blad.

ADVARSEL

• Den buede del på klingen skal vende opad mod indersiden af dækket, for at klingen virker ordentligt.
• Når du har sat klingerne på, skal de drejes manuelt, så du sikrer at klingespidserne ikke rører hinanden eller ikke rører siderne på plæneklipperen.
• Hvis bolten ikke spændes med det rigtige spændingsmoment, kan klingen falde af, hvilket kan føre til alvorlige personskader.
• Plæneklipperens klinger er skarpe, og du kan nemt skære dit på dem. Brug handsker og vær ekstra forsigtig, når du servicerer dem.

Dansk

7.1.1 SKIFT KLINGEN

Se figur 17

1. Stop motoren, tag startnøglen ud og træk parkeringsbremsen.
2. Hæv klippedækkets helt op, så du får adgang til klingerne.

i BEMAERK

Hæv plæneklipperen, hvis nødvendigt. Dette kan gøres med en lift eller en donkraft, eller tag klippedækket af, som beskrevet i det foregående afsnit, så du får adgang til klingerne.

ADVARSEL

Hvis plæneklipperen hæves, for at få adgang til klingerne, skal du sørge for at plæneklipperen er spændt ordentligt fast og at parkeringsbremsen er trukken, før du fortsætter. Hvis plæneklipperen ikke spændes ordentligt fast, kan den falde ned, hvilket kan være livsfarligt eller føre til alvorlige personskader.

1. Sæt en træklods mellem klingen og plæneklipperdækket, så klingen ikke kan dreje.
2. Løsn klingemøtrikken ved at dreje den mod uret (set fra bunden af plæneklipperen) med en 16 mm skruenøgle (medfølger ikke).
3. Fjern klingemøtrikken, muffen, klingeisoleringen og klingen.
4. Skru klingemøtrikken på akslen, og spænd med fingeren.
5. Spænd klingemøtrikken med uret med en momentnøgle (medfølger ikke) så du er sikker på, at bolten er spændt rigtigt. Det anbefalede drejningsmoment til klingemøtrikken er 90 N.m \~ 100 N.m (66 \~ 74 ft.lbs).

ADVARSEL

Sørg for, at klingen sidder rigtigt, og at klingemøtrikken strammes med det rigtige spændingsmoment, som vist ovenfor. Hvis klingen ikke spændes rigtigt fast, kan den løsne sig, hvilket kan føre til alvorlige personskader.

1. Gentag med andet blad, hvis det er nødvendigt.

i BEMAERK

Sørg for, at alle delene sætte på igen i den rigtige rækkefølge, som de blev fjernet i.

7.2 DÆK

For at opnå en jævn klipning, er det vigtigt at alle dæk har det rigtige dæktryk. Det anbefalede tryk er:

i BEMAERK

Dæktrykket må kun måles og justeres, når dækkene er kolde.

Drivhjul 8 psi

Forreste styrehjul 37 psi

i BEMAERK

Se dækkene efter dagligt. Udskift dem straks, hvis de beskadiges.

ADVARSEL

Kontroller dæktrykket omhyggeligt, når du pumper dækkene op. Hvis der kommer for meget luft i dækket, kan det sprænge og forårsage alvorlige personskader.

7.3 SM∅RING

Se figur 19

Tilsæt olie inden drift.

Dansk

Olietype SAE85W-140
Oliekapacitet 180 ml

Kontakt din Cramer forhandler for, at skifte smøringen.

i BEMAERK

Skift olien i gearkassen, når maskinen har kørt de første 50 timer, og skift derefter olien for hver 200. time maskinen kører.

7.4 DREJNINGSMOMENTVÆRDIER

ADVARSEL

Vær særlig omhyggelig, når du spænder drivhjulets møtrikker og boltene på klingeakslerne. Hvis disse dele ikke tilspændes rigtigt, kan et hjul eller en klinge falde af, hvilket kan føre til alvorlige skader eller personskader.

Drejningsmomenterne er angivet nedenfor:

Del Ft-lbs. Nm
Hjulmøtrikker 89 120
Bolt til klingeaksel 66 90

Kun hjulmøtrikker -Det anbefales, at disse kontrolleres efter de første 2 timers drift, og derefter efter hver 100. time og efter fjernelse på grund af reparationer eller udskiftninger.

7.5 VEDLIGEHOLDELSE AF BATTERIPAKKEN

Din Cramer plæneklipper er drevet af en batteripakke, som - når den vedligeholdes rigtigt - vil give mange års brugbar levetid. For at vedligeholde produktet ordentligt, skal følgende vejledninger følges:

• Oplad altid batterierne efter hver brug.
• Hvis en batteripakke afladet helt og slukker, anbefales det at oplade batteriet så hurtigt som muligt. Hvis batteripakken lades for meget op, forkortes dets levetid, og batteriet kan blive permanent beskadiget. Der er ingen grund til at oplade batteriet helt. Det er godt for batteripakken blot at lade den op i 5-10 minutter ad gangen. Det er bedst at oplade batteriet inden for 24 timer.
• Undgå, at græs, skidt og snavs samler sig i nærheden af batteriterminalerne og i batteriområdet.
• Oplad batterier indendørs på et godt ventileret og tørt sted, væk fra gnister og åbent ild. Udsæt aldrig opladeren for regn, damp eller væske.
• Oplad kun litiumbatterier fra Cramer.
• Rør ikke ved uisoleret dele på opladeren (terminalerne) eller udgangsstikket.
• Må ikke bruges med defekte ledninger eller kabler. Udskift defekte ledninger eller kabler med det samme.
• Ved langtidsopbevaring skal du sørge for, at opbevaringstemperaturen er -20 °C - 45 °C, hvis produktet skal opbevares i op til en måned. For opbevaring i 2-12 måneder, skal opbevaringstemperaturen være 0 °C - 35 °C.
• Batteripakkens driftsmiljø er -20 °C -55 °C ved afladning og 0 °C \~ 55 °C ved opladning.

7.6 VEDLIGEHOLDELSE AF BATTERIRUMSFILTER

Udskift batterirumsfilteret hver 200. time.

7.7 SERVICERING

i VIGTIGT

Vent indtil alle dele stopper, før du justerer, rengør eller reparerer nogle af delene. Reparationer eller vedligeholdelse, der kræver strøm, må kun udføres af uddannet vedligeholdelsespersonale. Læs og overhold sikkerhedsadvarslerne i begyndelsen af vejledningen.

Dansk

i VIGTIGT

Reparationer eller vedligeholdelse, der kræver strøm, må kun udføres af uddannet vedligeholdelsespersonale.

• Plæneklipperen skal parkeres på et plant underlag. Sørg for, at styrehåndtagene er i neutral position, og at PTO-kontakten er slukket. Hæv dækket, sluk nøglen og tag den ud af kontakten. Tag derefter batteripakkerne ud af batterirummet under sædet.
• Alt vedligeholdelsesarbejde, der kræver fjernelse af sikkerhedsdæksler, skal udføres af en uddannet servicetekniker.
• Brug en pind eller et lignende instrument til at rengøre under plæneklipperen, og sørg for, at ingen dele af kroppen - især arme og hænder - er under plæneklipperen.
• Hold din maskine ren og fjern eventuelle aflejringer af skidt og græs.
• Hold batterirum, dæk og førerplads ren for ophobet skidt, græs og andet affald.
• Rengør batterirummet, drivmotorrummet, plæneklipperdækslet, sædet osv. for skidt og snavs. Brug kun trykluft til rengøring. Brug IKKE vand, opløsningsmidler, hårde rengøringsmidler eller slibemidler.
• Brug altid ordentlig øjenbeskyttelse, når du servicerer batterierne, og når du sliber plæneklipperens klinger og fjerner ophobet skidt. Forsøg aldrig at foretage justeringer eller reparationer af plæneklipperens drivsystem, dæk eller tilbehør, når trækkraftsystemet kører. Reparationer eller vedligeholdelse, der kræver strøm, må kun udføres af uddannet vedligeholdelsespersonale.
• Arbejd aldrig under maskinen eller tilbehøret, medmindre den er hævet sikkert med en donkraft. Sørg for, at maskinen står sikkert, når den hæves med en donkraft.
• Maskinen må ikke kunne flyttes sig, når den hæves med en dunkraft og trækkraftsystemet kører og drivhjulene drejer. Brug kun certificerede donkrafte. Brug kun passende donkrafte, der mindst kan løfte 907,2 kg (2000 pund). Brug kun i par. Følg instruktionerne, der følger med køretøjets stativer.
• Rør ikke ved maskinens varme dele.
• Sørg for, at møtrikker og bolte altid er stramme, især boltene der fastholder klingerne. Hold udstyret i god stand.
• Der må aldrig manipuleres med sikkerhedsanordninger. Kontroller regelmæssigt, at sikkerhedsanordningerne virker ordentligt.
• Sluk nøglen, før du fjerner fastklemte rester i udstødningen.
• Ryd aldrig udstødningen, när maskinen kører. Sluk nøglen, og sørg for, at klingerne er stoppet før rengøring. Brug en pind til, at rydde en tilstoppet udstødning. Brug aldrig din hånd!
• Stop enheden, og lad klingerne stoppe, før udstødningen ryddes. Delene i græsopsamlingssystemet udsættes for slid, beskadigelse og forringelse, hvilket kan slynge bevægelige ud af maskinen. Delene skal regelmæssigt ses efter og skift dem med producentens anbefalede dele, hvis nødvendigt.
• Vær forsigtig, når du arbejder under dækket, da plæneklipperens klinger er ekstremt skarpe. Brug handsker og vær ekstra forsigtig, når du servicerer dem.
• Brug kun originale Cramer plæneklipperdele for at sikre, at de originale standarder overholdes.
• Batterierne skal altid tages ud, før produktet transporteres. Hold maskinen fri for klippet græs, blade og andet affald.
• Kontroller bremsedriften ofte. Juster og servicer efter behov.
• Vedligehold eller udskift sikkerheds- og anvisningsmærkater efter behov.
• Få havetraktoren serviceret af en autoriseret fagperson, der kun bruger identiske reservedele. På denne må sikrer du, at havetraktoren er sikker at bruge.
• Genoplad kun med opladeren fra fabrikanten. Hvis en oplader, der er beregnet til én slags batteripakke, bruges med en anden batteripakke, kan det medføre brandfare.

Dansk

8 TRANSPORT OG OPBEVARING

8.1 TRANSPORT

▲ ADVARSEL

Vær ekstra forsigtig, når havetraktoren læsses på og losses af en trailer. Tryk på knappen til kørsel med lav hastighed, og styr forsigtigt hastigheden med kørehåndtagene. Altid tilbage på traileren, når den læsses på. Når plæneklipperens læsses på eller losses af, må den ikke komme over den anbefalede maksimale driftsvinkel på 15°. Hvis dette ikke overholdes, kan det føre til tab af kontrol, som kan være livsfarligt eller føre til alvorlige personskade eller materielle skader.

ADVARSEL

Vær forsigtig, når plæneklipperen læsses på eller losses af en trailer. Sørg for, at klippedækket hæves helt op, så det ikke rammer rampen. Plæneklipperens hjul kan køre ud over rampen eller traileren, så plæneklipperen drejer eller vælter, hvilket kan være livsfarligt eller føre til alvorlige personskader.

1. Plæneklipperen skal parkeres på en plan overflade.
2. Hæv klippedækket helt op.
3. Placer og fastspænd rampe til traileren i henhold til producentens anvisninger.

i BEMAERK

Vi anbefaler, at du bruger en læsserampe i fuld bredde, der er mindst 1 fod bredere end plæneklipperen, så du minimerer risikoen for, at plæneklipperens hjul kører ud over siden af rampen.

1. Bak langsomt plæneklipperen op på rampen og ind i traileren.
2. Nederste plæneklipperdæk helt.
3. Indstil parkeringsbremsen.
4. Sluk plæneklipperen og fjern nøglen.
5. Spænd plæneklipperen fast efter behov med stropper eller kabler, så den ikke kan bevæge sig under transport.

ADVARSEL

For at undgå utilsigtet start eller bevægelser, der kan føre til alvorlige personskader, skal startnøglen altid tages ud og parkeringsbremsen skal trækkes, før plæneklipperen transporteres.

8.2 RENG∅RING OG OPBEVARING

8.2.1 RENG∅R MASKINEN

• Fjern eventuel ophobning af græs og blade på eller omkring motordækslet (motoren må ikke skylles med vand fra en højtrykspistol).
• Tør regelmæssigt plæneklipperen af ren med en tør klud.
• Hvis skidt samler sig på undersiden af plæneklipperen under brug, skal du stoppe motoren, slukke for maskinen og skrabe den ren med et passende værktøj.

8.2.2 RENG∅R PLÆNEKLIPPERDÆKKET

Se figur 18

• Sæt parkeringsbremsen i parkeringsrillerne.
• Sænk plæneklipperens dækhøjde helt ned.
• Sæt den medfølgende hurtigkobling på vaskehullet til haveslangen.
• Sæt haveslangen fast på vaskehullet på plæneklipperens dæk med hurtigkoblingen. Vaskehullet er på venstre side af plæneklipperens dæk.
• Tænd for vandet.
• Træk i PTO-kontakten for at starte klingerne, og skru helt op for klingehastigheden.
• Skyl vand under dækket i cirka et minut.
• Stop klingerne, ved at trykke PTO-kontakten nedad.

Dansk

• Sluk for vandet og tag haveslangen og hurtigkoblingen af vaskehullet.
• Tag hurtigkobling af haveslangen, og gem den væk til senere brug.
• Sluk plæneklipperen helt.

8.2.3 OPBEVARING AF MASKINEN

Maskinen forberedes til opbevaring på følgende måde.

• Rengør maskinen som beskrevet i det foregående afsnit.
• Se klingen efter, og skift eller slib den, hvis nødvendigt (se afsnittet Vedligeholdelse).
• Maskinen må ikke opbevares ved siden af ætsende materialer som f.eks. gødning eller stensalt.
• Opbevar maskinen uden for børns rækkevidde.
• Maskinen må ikke tildækkes med solide plastikbeklædninger. Plastikbeklædninger opfanger fugt omkring maskinen, som danner rust og korrosion på maskinen.
• Kontroller grundigt, om der er slidte eller beskadigede dele, der skal skiftes. Hvis så, skal delene bestilles hos forhandleren.
• Kontakt venligst vores servicecenter, og få maskinen ordentligt smurt.
• Lad batterierne helt op, og sørg for at de er i god stand.
• Dækkene må ikke tømmes for luft.
• Maskinen skal opbevares på et ordentligt ventileret, rent og tørt sted, da batteriopladeren ikke må bruges i våde omgivelser.
• Hold altid batterierne fuldt opladet. Det er især vigtigt at undgå batteriskader, när temperaturen er under 0 °C (32 °F).
• Slut opladeradapteren til opladningsporten og til batterierne, som beskrevet i afsnittet Opladningsadapter i afsnittet Elektrisk system.
• Sæt opladeren i en korrekt stikkontakt. Se afsnittene Batterioplader, Batteriopladning og Opladningsanbefalinger i kapitlet Elektrisk system for flere oplysninger om brug af opladeren og opladning af batterierne.
• For at maksimere batteriets levetid, er det bedst at lade batterierne helt op lige efter hver brug.

8.2.4 FORBEREDELSE TIL BRUG EFTER OPBEVARING

Følgende trin skal udføres, før plæneklipperen tages i brug, hvis den ikke har været brugt i længere tid:

• Oplad batterierne helt.
• Kontroller dæktrykket og pump dækkene op efter behov.
• Kør kort med plæneklipperen, og se alle systemer og dele efter, så du er sikker på at de virker ordentligt.

9 TROUBLESHOOTING

PROBLEM MULIG	ÅRSAG L∅SNING
Køretøjet bevæg-er sig ikke.	Se, om batteripakken er sat i batterirummet Cramer Se, om du bruger den rigtige batteripakke.	For at køretøjet kan virke, skal der mindst være 1 Cram-er batteripakke i batterirummet, som skal være et origi-nalt batteri.
	Batteriet er ikke opladet. Se, om der er strøm på batteriet.
	Se, om styrehåndtagene er i parkeringsbremsepositionen.	Sørg for, at venstre og højre styrehåndtag ikke er i par- keringsbremsepositionen.
	Ingen sidder på sædet, eller førertil-stedeværelseskontakten er ikke luk-ket.	Sørg for, at føreren sidder på sædet.
	Venstre og højre parkeringskontakt-er er ikke i startpositionen, når der tændes for strømmen.	Sæt styrehåndtagene i parkeringsbremsepositionen, og start maskinen igen. Hvis den stadig ikke starter, bedes du kontakte det relevante Cramer eftersalgspersonale.
	Batterirummet er i dvaletilstand. Sluk nøglen, og vent i mindst 5 sekunder, før du starter maskinen igen.
Pludseligt ned-brud under kørslen	Batteriet vil ikke lade op. For at køretøjet kan køre, skal der mindst være 1 Cram-er batteripakke i batterirummet. Sørg for, at der er strømpå batteripakken, og at du bruger en original batteri-pakke.
	Ujævne og knoldede veje, der har af-brudt førertilstedeværelseskontakten.	Sæt styrehåndtagene i parkeringsbremsepositionen, og start maskinen igen.
	Fejl i venstre/højre accelerator. Kontakt Cramer vores eftersalgsservice.
	Fejl i styreenheden til drivsystemet Kon-takt Cramer vores eftersalgsservice.
Klingen virker ikke, når der trækkes i PTO-kontakten.	Der er ikke sat en batteripakke i bat-terirummet, der er fra Cramer.	For at køretøjet kan køre, skal der mindst være 1 Cram-er batteripakke i batterirummet. Sørg for, at der er strømpå batteripakken, og at du bruger en original batteri-pakke.
	Batteristrømmen er under 5 %. Kontroler batteristrømmen. Hvis batteristrømmen er lav, skal batteriet oplades.
	Førertilstedeværelseskontakten er ikke lukket.	Sørg for, at føreren sidder på sædet.
	Klingekontakten (PTO) er ikke i start-positionen, før maskinen tændes.	Tryk på PTO-kontakten, og træk den op igen.
	Motorklingen er blokeret, eller en an-den beskyttelsesfunktion er slået til.	Sørg for, at der ikke er ukrudt eller andre fremmedlegem-er i forbindelsen mellem klingen og motoren, så du sikrer at klingen drejer jævnt. Det anbefales at hæve dækket og starte klingen, før dækket justeres til det nødvendige udstyr.
	Styreenheden til drivsystemet virker ikke.	Find fejlkoden, der vises på skærmen.
Bladet stopper, når der klippes græs.	Klinge-styreenheden virker ikke. Find fejlkoden, der vises på skærmen.
	Klingemotoren er overbelastet. Rengør indersiden af dækket. Sørg for, at klingen drejer jævnt. Tryk på PTO-kontakten, start maskinen igen og reducer klingebelastningen, enten ved at hæve dækket eller ve, at sænke kørehastigheden.

Dansk

PROBLEM MULIG	ÅRSAG L∅SNING
	Batteripakkens temperatur er for høj. Batteripakkens må ikke bruges umiddelbart efter den er ladet op, ellers kan batteripakkens temperaturbeskyttelsesfunktion gå i gang.
	Batteristrømmen er under 5 %. Batteri strømmen er lav. Oplad batteriet.
	Klingen har ramt et fremmedlegeme, som har fået den til at stoppe.	Sluk nøglen, og vent i mindst 5 sekunder, før du starter maskinen igen.
	Styreenheden til drivsystemet virker ikke.	Find fejlkoden, der vises på skærmen.
Plæneklipperenskærer græsset ujævnt, og højdeforskellen er meget stor.	Bladet er stumppt. Poler bladet i henhold til manualen.
	Bladet er bøjet. Skift den bøjede klinge.	Klingen skal skiftes i henhold til vejledningerne, og sørg for at bruge beskyttelsesudstyr.
	Dækket er ikke fladt. Udjævn dækket i henhold til vejledningerne, så du er sikker på, at højden på venstre og højre side er ens.
Den faktiske klippehøjde svarer ikke til den valgte klippehøjde.	Løse spændeboltene på dækket. Juster dækkets spændebolte, så du er sikker på at dækket er spændt ordentligt fast. Bemærk: Dækket skal udjævnes igen, når monteringsboltene er blevet justeret.
	Dækket er blevet alvorligt slidt eller beskadiget.	Skift dækket med et nyt.
Plænen klippes unormalt	Plænen er for våd. Før plænen klippes, skal du kontrollere græsets tilstand. Hvis græset er for vådt, skal du vente på, at græset tørrer. Vent, indtil plæneduggen forsvinder, før plænen klippes.
	Plæneklipperen er indstillet til at klippe for meget græs ad gangen.	Hvis græset er for tæt og højt, skal du hæve dækket, og undgå at klippe tæt græs så meget som muligt.
For store maskin-vibrationer	Klingerne er løse. Slib klingerne, som beskrevet i brugsvejledningen.
	Klingerne er sløve. Skift den bøjede klinge. Sørg for, at skifte klingen rigtigt i henhold til vejledningerne, og sørg for at bruge beskyttelseshandsker.
	Ujævnt dæk. Udjævn dækket i henhold til vejledningerne, så du er sikker på, at højden på venstre og højre side er ens.
	Løstsiddende dæk. Spænd dækket fast med boltene.
	Plæneklipperen er indstillet til at klippe for meget græs ad gangen.	Hvis græset er for tæt og højt, skal du hæve dækket. Prøv at undgå, at klippe tæt græs.
Der er rester af græs eller skidt tilbage på græsp-lænen, når den er blevet klippet.	Plæneklipperen er indstillet til at klippe for meget græs ad gangen.	Hvis græset er for tæt og højt, skal dækket hæves. Hvis græset er højere end 15 cm, skal det klippes over to omgange, for at opnå en pæn klipning. Undgå, at klippe tæt græs.
	Græset er for vådt. Kontroller græsplænens tilstand, før den klippes. Hvis græset er for vådt, skal du vente indtil det tørrer. Vent, indtil plæneduggen forsvinder, før plænen klippes.
	Kørehastigheden er for hurtig. Sænk kørehastigheden.
	Klingernes hastighed er for langsom under klipningen.	Forøg klingernes hastighed.
Kort klippetid	Klipning af tæt græs, kan føre til kort klippetid.	Hvis du hæver dækket eller sænker klingens hastighed, kan det forlænge plæneklipperens driftstid på en opladning.

Dansk

PROBLEM MULIG ÅRSAG L∅SNING
Plæneklipperen løber løbsk	Forskelligt dæktryk Kontroller plæneklipperens dæktryk regelmæssigt i henhold til brugsvejledningen.
Køretøjet starter ikke efter det er blevet vasket.	Forkert rengøring, hvor vandet muligvis er trængt ind i LED-skærmen, batterirummet eller andre elektroniske dele.	1. Følg instruktionerne for at rengøre maskinen.2. Hvis køretøjet ved et uheld efterlades i regn, skal det sættes på et tørt sted i 12 timer eller blæses tørt før brug.3. Kontakt Cramer vores eftersalgsafdeling.
Plæneklipperen er blokeret.	Ukrudt og affald har hobet sig op under dækket.	Følg vejledningerne rengøring af maskinen, hver gang den har været i brug.
Maskinen er par- keret, men den glider hurtigt på skråninger.	Alvorligt dækslitage. Kontakt eftersalgspersonalet for at udskifte dækkene.
	Den elektromagnetiske bremse er beskadiget eller den er meget slidt.	Kontakt eftersalgspersonalet for at udskifte den elektromagnetiske bremse.
	Den elektromagnetisk bremse fri-gives manuelt.	Se elektromagnetiske bremse efter for skader, og nulstil den til startpositionen.

10 TECHNICAL DATA

Modelnummer 82ZT107
Spænding 82 V
Køretøjets totalvægt 106±3 kg
Længde 170 cm
Højde 117 cm
Bredde (med udstødning) 135 cm
Bredde (uden afladning) 107 cm
Dækbredde 107 cm
Hastighed ved fremadkørsel	0-7.5 mil per time.
Hastighed ved baglæns kørsel	0-3 mil per time.
Klippehøjdeområde	3.81-11.4 cm
Klippehøjdens justeringsområde	7 stk.
Hastighed uden belastning	2400/3000/3200 RPM
Opladningstid	4 h (med 8 En oplader)
Motoreffekt	1.2 kW (bladmotor)
	1.2 (drivmotor)
MAKS. hældning	15°
Antal klinger (udstødning/jorddækning)	2 stk.
Målt lydtrykniveau	L_pA = 85.63 dB(A), K_pA = 3 dB (A)
Målt lydeffektniveau	L_wA = 98.61 dB (A)
Garanteret lydeffektniveau	L_wA.d = 100 dB (A)
Vibration	Arme: ≤2.5 m/s2, K= 1.5 m/s2
	Krop: ≤2.5 m/s2, K= 1.5 m/s2

11 BEGRÄENSET GARANTI

11.1 HVAD ER DÆKKET AF DENNE GARANTI

Cramer giver kun følgende garanti til den oprindelige køber ("Ejer") - garantien kan ikke overdrages:

A. Brug i beboelsesområder: Cramer Produkter, der er beregnet til normale boligformål*, er garanteret i fem (5) år eller 1.500 timers brug i alt (alt efter hvad der indtræffer først) fra købsdatoen på alle materialer og fremstilling af chassis, dæk og batterier. Forbrugsstoffer såsom dæk og klinger er omfattet af en garanti i tredive (30) dage fra købsdatoen. Hvis ejeren inden for denne garantiperiode opdager en defekt i materialer eller fremstillingen:

• Ejeren skal omgående underrette Cramer eller en autoriseret forhandler skriftligt, via e-mail, telefonopkald, app eller personligt om defekten. En sådan underrettelse må under ingen omstændigheder modtages af Cramer, eller en autoriseret forhandler, senere end fem (5) år efter købsdatoen.
• Inden for en rimelig tid efter sådan en underrettelse og godkendelse af den garantiberettigede defekt, vil Cramer rette enhver fejl i materiale eller fremstilling af Cramer produktet, ved - efter eget valg - at reparere eller udskifte dele med enten nye eller brugte reservedele.
• En sådan reparation, herunder reservedele og arbejdsløn, skal ske på bekostning af Cramer kun til den oprindelige ejer.

B. Kommerciel brug: Cramer Produkt, der anvendes til kommerciel og institutionel brug, er garanteret i fem (5) år eller 1.500 timers brug i alt (alt efter hvad der indtræffer først) fra købsdatoen på alle materialer og fremstilling af chassis, dæk og batterier. Forbrugsvarer (herunder, men ikke begrænset til, dæk og klinger) er omfattet af garantien i tredive (30) dage fra købsdatoen. Hvis ejeren inden for denne garantiperiode opdager en defekt i materialer eller fremstillingen:

• Ejeren skal omgående underrette Cramer eller en autoriseret forhandler skriftligt, via e-mail, telefonopkald, app eller personligt om defekten. En sådan underrettelse må under ingen omstændigheder modtages af Cramer, eller en autoriseret forhandler, senere end fem (5) år efter købsdatoen.
• Inden for en rimelig tid efter sådan en underrettelse og godkendelse af den garantiberettigede defekt, vil Cramer rette enhver fejl i materiale eller fremstilling af Cramer produktet, ved - efter eget valg - at reparere eller udskifte dele med enten nye eller brugte reservedele.
• En sådan reparation, herunder reservedele og arbejdsløn, skal ske på bekostning af Cramer kun til den oprindelige ejer (kommerciel).

i BEMAERK

Hvis batterierne ikke vedligeholdes rigtigt og holdes fuldt opladede, reduceres batteriets levetid og batterigarantien annulleres. Bestemmelserne i denne begrænsede garanti gælder ikke for fejl på grund af:

• Misbrug eller forsømmelse såsom: Vandskade, løse ledninger eller rustet eller korroderet hardware.
• Mangel på rigtig vedligeholdelse; skade som følge af forkert montering af batteriet; forsømmelse, brud, udsættelse for ekstreme temperaturforhold, herunder - men ikke begrænset til - frysende temperaturer, varme temperaturer, brug eller opbevaring i nærhed af varmekilder, herunder varmeapparater eller brand, udsættelse for vand eller andre stoffer, ødelæggelse, brug af batteriet i en overpladet eller ikke opladet tilstand.
• Et batteri, der lades op med andre systemer end den originale batterioplader.

Fodnote: *" Normale boligformål", som brugt heri, betyder brug af produktet på samme grund som dit hjem. Brug på mere end ét sted anses for at være kommerciel brug, hvorefter garantien for kommerciel brug gælder.

11.2 HVEM ER ANSVARLIG FOR GARANTISERVICEN

Al garantiservice skal udføres af en Cramer autoriseret forhandler eller Cramer autoriseret servicetekniker. Servicekald og/eller transportomkostninger for produktet til og fra den autoriserede forhandler, der skal udføre garantiservicen, skal betales af produktets ejer. Kontakt en autoriseret forhandler for at få din garantiservice.

11.3 HVAD ER IKKE DÆKKET AF DENNE GARANTI

• Reparationer, der er udført af uautoriserede personer.
• Skader forårsaget af brug af Cramer produkt til andre formål end dem, det er beregnet til.
• Skader, som følge af katastrofer såsom brand, oversvømmelse, vind og lynnedslag.

Dansk

• Skader, som følge af forsømmelse, misbrug, unormal brug, forkert eller urimelig brug, ulykker, uagtsomhed eller misbrug, såsom vandskader.
• Reparationer eller udskiftninger som følge af brug af uautoriserede dele eller tilbehør.
• Reparationer eller udskiftning som følge af ændringer eller ombygninger, hvis det bestemmes, at Cramer, som har en negativ påvirkning på udstyrets drift, ydeevne eller holdbarhed.
• Produkter, komponenter eller dele, der ikke er fremstillet af Cramer.
• Produkter, der har fået ændret deres identifikation, herunder, men ikke begrænset til, serienumre, der er blevet fjernet og/eller gjort ulæselige.
• Værdiforringelse eller skader som følge af normalt slid, manglende rimelig og rigtig vedligeholdelse, manglende overholdelse af produktets brugsvejledninger, vedligeholdelses- og justeringsvejledninger eller andre vejledninger fra Cramer.
• Normal vedligeholdelsesdele og service, herunder, men ikke begrænset til, smøremidler, forbedrede dele, klinger, klingeslibning, lejer, bremse eller styretøjsjusteringer.
• Produkter med en ikke-godkendt programmering til det pågældende produkt, herunder ændringer af parametre, eftermarkedsprogrammering eller justeringer og alle ikke-godkendt ændringer af komponenter, elektronik eller software.

11.4 FRASKRIVELSE AF GARANTI

Ovenstående garantier træder i stedet for alle andre garantier, udtrykte eller underforståede, herunder, men ikke begrænset til, de stiltiende garantier for salgbarhed og egnethed til et bestemt formål. Men hvis Cramer produktet er købt som et forbrugerprodukt, er enhver underforstået garanti for salgbarhed eller egnethed til et bestemt formål begrænset til varigheden af denne begrænsede garanti. Nogle lande tillader ikke begrænsninger for, hvor længe en underforstået garanti varer, så ovenstående begrænsning gælder muligvis ikke for dig. Denne garanti giver dig bestemte juridiske rettigheder, men du har muligvis også andre rettigheder. Dette varierer fra land til land.

11.5 BEGRÆNSNING AF RETSMIDLER

I intet tilfælde kan Cramer holdes ansvarlig for særlige, tilfældige eller følgeskader baseret på brud på garantien, kontraktbrud, uagtsomhed, objektivt erstatningsansvar eller nogen anden juridisk teori. Sådanne skader omfatter, men er ikke begrænset til:

• Tab af fortjeneste
• Tab af besparelser eller indtægter
• Tab af brugen af Cramer Produktet eller eventuelt tilhørende udstyr
  • Kapitalomkostninger
• Omkostninger til erstatningsudstyr, faciliteter, tjenester eller nedetid
• Krav fra tredjeparter, herunder kunder, og skade på ejendom

11.6 TIDSFRIST

Medmindre andet er fastsat i landets lovgivning:

Enhver sag om brud på garantien skal anlægges inden for fem (5) år eller tres (60) måneder fra købsdatoen, när produktet bruges et hjemmet eller i erhverv.

Hvis fremstillingsdatoen overstiger en rimelig tidsramme forud for kundens første køb, Cramer garantien kan være underlagt yderligere begrænsninger.

11.7 INGEN ANDRE GARANTIER

Denne aftale skal forstås som værende den fuldstændige og eksklusive aftale mellem parterne, der erstatter alle tidligere aftaler, mundtlige eller skriftlige, og al anden kommunikation mellem parterne om emnet i denne aftale.

11.8 EJERENS ANSVAR

Du skal vedligeholde dit Cramer produkt ved at følge vedligeholdelsesprocedurerne, der står i brugsvejledningen. Sådan rutinemæssig vedligeholdelse, uanset om den udføres af en forhandler eller af dig, skal du selv betale for.

Denne maskine, som alt andet drevet udstyr, er potentielt farligt, medmindre den bruges rigtigt. Alle brugere af dette produkt skal være forsigtige og de skal altid være opmærksom på sikkerheden. Alle brugere skal, før produktet Cramer tages i brug, læse brugsvejledningen omhyggeligt, særligt vedrørende betjening og sikkerhed af maskinen. De skal også læse alle sikkerhedsadvarslerne på selve maskinen.

11.9 FORDELING AF RISICI

Denne aftale fordeler risikoen for produktfejl mellem Cramer og ejeren. Denne fordeling anerkendes af begge parter og afspejles i varernes pris.

11.10 GARANTIREGISTRERING

Medmindre andet er fastsat i landets lovgivning:

1. Ejere skal registrere enheden hos Cramer inden for ti (10) dage efter købsdatoen.
2. Registreringen kan udfyldes ved at udfylde garantiregistreringsformularen, som findes i brugsvejledningen.
3. Registrering kan også udfyldes i vores onlineformular på cramertools.com eller i vores app, hvor du skal fremlægge købsbeviset (kvittering med købsdato).

12 EF-OVERENSSTEMMELSESERKLÆRING

Navn og adresse på fabrikanten:

Navn: Greenworks Tools Europe GmbH

Navn og adresse på den person, der er bemyndiget til at udarbejde den tekniske fil:

Navn: Ralf Pankalla

Heraf erklærer vi, at produktet

Kategori: Zero-turn plæneklipper

Model: 82ZT107

• er i overensstemmelse med de relevante bestemmelser i maskindirektivet 2006/42/EF.
• er i overensstemmelse med bestemmelserne i følgende andre EF-direktiver:
  • 2014/30/EU
  • 2011/65/EU & (EU)2015/863

Desuden erklærer vi, at følgende (dele/klausuler fra) europæiske harmoniserede standarder er blevet brugt:

• EN 62841-1, EN ISO 5395-1, EN ISO 5395-3, EN ISO 14982, IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC 62321-8

Sted, dato: 11.11.2022 Underskrift: Ted Qu, kvalitetsdirektør

Ted Qu

Lietuvių k.

1 Aprašymas.... 335

1.1 Apžvalga....335
1.2 Valdymo skydelis....335
