KÄYTTÖOHJE 82LM46S Cramer

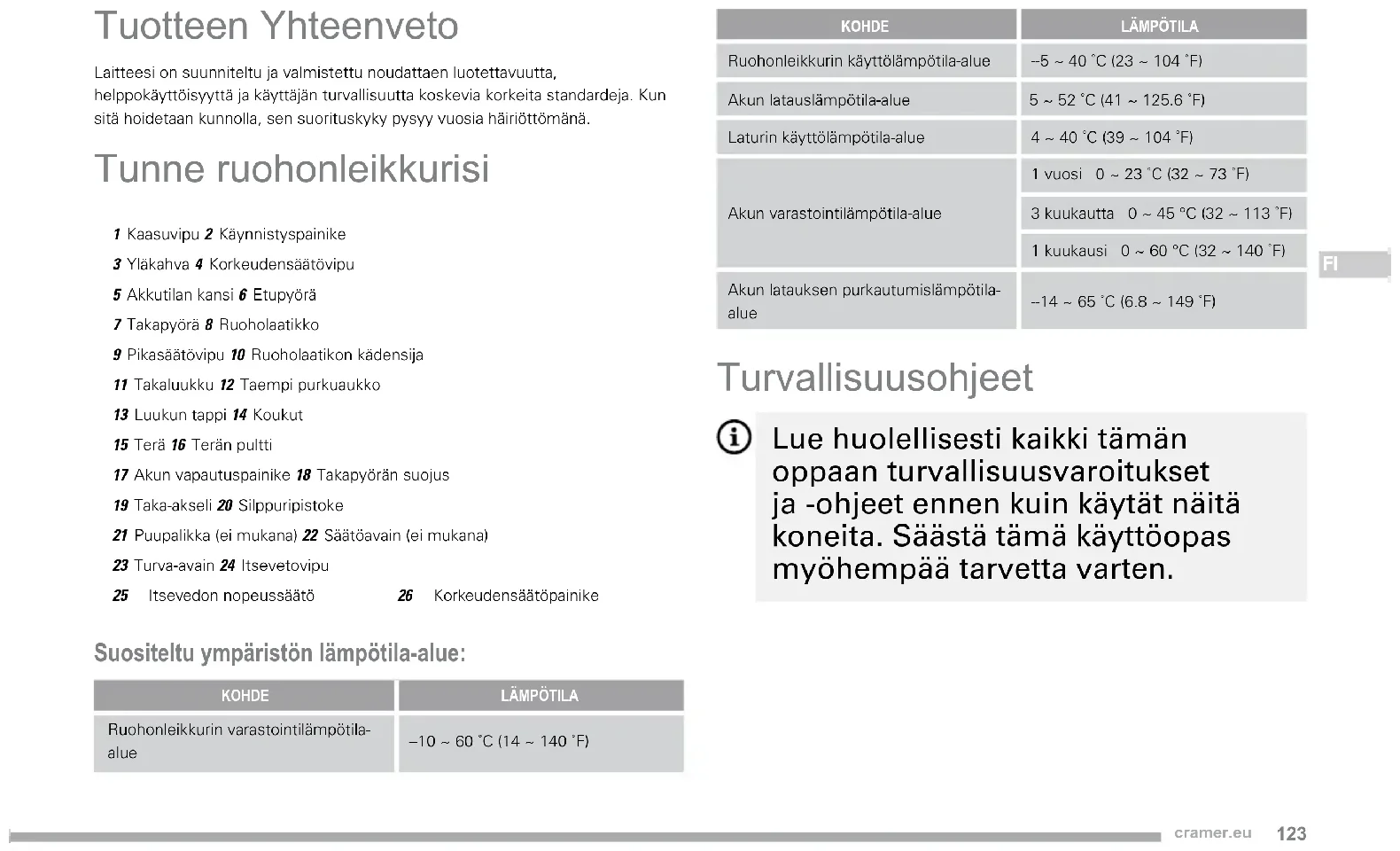

Tuotteen Yhteenveto Laitteesi on suunniteltu ja valmistettu noudattaen luotettavuutta, helppokäyttöisyyttä ja käyttäjän turvallisuutta koskevia korkeita standardeja. Kun sitä hoidetaan kunnolla, sen suorituskyky pysyy vuosia häiriöttömänä. Tunne ruohonleikkurisi 1 Kaasuvipu 2 Käynnistyspainike3 Yläkahva 4 Korkeudensäätövipu5 Akkutilan kansi 6 Etupyörä7 Takapyörä 8 Ruoholaatikko9 Pikasäätövipu 10 Ruoholaatikon kädensija11 Takaluukku 12 Taempi purkuaukko13 Luukun tappi 14 Koukut15 Terä 16 Terän pultti17 Akun vapautuspainike 18 Takapyörän suojus19 Taka-akseli 20 Silppuripistoke21 Puupalikka (ei mukana) 22 Säätöavain (ei mukana)23 Turva-avain 24 Itsevetovipu 25 Itsevedon nopeussäätö 26 Korkeudensäätöpainike Suositeltu ympäristön lämpötila-alue: KOHDE LÄMPÖTILA Ruohonleikkurin varastointilämpötila- alue --10 ~ 60 ˚C (14 ~ 140 ˚F) KOHDE LÄMPÖTILA Ruohonleikkurin käyttölämpötila-alue --5 ~ 40 ˚C (23 ~ 104 ˚F) Akun latauslämpötila-alue 5 ~ 52 ˚C (41 ~ 125.6 ˚F) Laturin käyttölämpötila-alue 4 ~ 40 ˚C (39 ~ 104 ˚F) Akun varastointilämpötila-alue 1 vuosi 0 ~ 23 ˚C (32 ~ 73 ˚F) 3 kuukautta 0 ~ 45 °C (32 ~ 113 ˚F) 1 kuukausi 0 ~ 60 °C (32 ~ 140 ˚F)Akun latauksen purkautumislämpötila-alue --14 ~ 65 ˚C (6.8 ~ 149 ˚F) Turvallisuusohjeet Lue huolellisesti kaikki tämän oppaan turvallisuusvaroitukset ja -ohjeet ennen kuin käytät näitä koneita. Säästä tämä käyttöopas myöhempää tarvetta varten.124 cramer.eu

Nämä koneet noudattavat CE-turvallisuusstandardeja ja -direktiivejä, jotka liittyvät sähkömagneettiseen yhteensopivuuteen, koneisiin ja alhaiseen jännitteeseen. Koulutus

• Lue ohjeet huolella. Tutustu ohjaimiin ja laitteen asianmukaiseen käyttöön.

• Älä anna lasten tai käyttöohjeita tuntemattomien ihmisten käyttää laitetta. Paikalliset säädökset saattavat asettaa rajoituksia käyttäjän iälle.

• Älä koskaan leikkaa ruohoa, jos lähistöllä on ihmisiä, erityisesti lapsia, tai lemmikkejä.

• Muista, että ruohonleikkurin käy t t äjä on vastuunalainen vahingoista ja vaaroista, jotka hän aiheuttaa muille ihmisille ja heidän omaisuuksilleen. Valmistelut

• Käytä aina laitetta käyttäessäsi asianmukaisia jalkineita ja pitkiä housuja. Älä käytä laitetta paljasjaloin tai avosandaaleissa. Älä käytä löysiä vaatteita tai vaatteita, joista riippuu nuoria tai siteitä.

• Tarkista huolella laitteen käyttöalue ja poista kaikki kappaleet, jotka laite voisi singota ilmaan.

• Tarkista laite aina ennen käyttöä silmämääräisesti terien, terän pulttien ja leikkuuosan kulumisen ja vaurioiden varalta. Vaihda kuluneet tai vioittuneet osat sarjoina säilyttääksesi tasapainon. Vaihda vioittuneet ja lukukelvottomat kyltit. Käyttö

• Leikkaa ruoho aina päivänvalossa tai hyvässä keinovalossa.

• Älä käytä laitetta märässä ruohikossa.

• Seiso rinteissä aina tukevasti.125 cramer.eu

• Kävele, älä koskaan juokse.

• Leikkaa ruoho rinteissä poikittain eikä koskaan ylös alas.

• Ole erityisen varovainen vaihtaessasi suuntaa rinteessä.

• Älä leikkaa liian jyrkissä rinteissä.

• Ole erittäin varovainen, kun peruutat tai vedät laitetta itseäsi kohden.

• Pysäytä terä(t), jos laitetta on kallistettava ylitettäessä muita kuin ruohopintoja tai ennen kuin kuljetat laitetta leikkausalueelle tai sieltä takaisin.

• Älä koskaan käytä laitetta, jos suojat tai suojukset ovat epäkunnossa tai ilman suojalaitteita, kuten ohjauslevyjä ja/tai ruoholaatikkoja.

• Käynnistä moottori varoen ohjeiden mukaisesti ja jalat kaukana teristä.

• Älä kallista laitetta moottoria käynnistäessäsi, ellei laitetta ole kallistettava, jotta se käynnistyisi. Älä tällöin kallista sitä enempää kuin täysin välttämätöntä, ja nosta ainoastaan sitä päätä, joka on kauimpana käyttäjästä.

• Älä käynnistä laitetta seisoessasi poistoaukon edessä.

• Älä laita käsiä tai jalkoja lähelle pyöriviä osia tai niiden alle. Pysy aina kaukana poistoaukosta.

• Älä siirrä laitetta virtalähteen ollessa käynnissä.

• Sammuta laite ja irrota käytönestolaite ja akku. Varmista, että kaikki liikkuvat osat ovat pysähtyneet täysin - aina kun jätät laitteen valvomatta - ennen tukkeiden poistoa ja poistokuilun avaamista, - ennen laitteen tarkastusta, puhdistusta ja huoltoa - vierasesineeseen törmättyä. Tarkista laite vaurioiden varalta ja hoida korjaukset ennen sen käynnistämistä ja käyttöä;

• Jos laite alkaa täristä epänormaalisti (tarkista välittömästi)126 cramer.eu

- tarkista vaurioiden varalta, - vaihda tai korjaa kaikki vioittuneet osat, - tarkista, onko jokin osa löysällä, ja kiristä tarvittaessa. Huolto ja säilytys

• Pidä kaikki mutterit, pultit ja ruuvit kireällä, jotta voit olla varma, että laite on työturvallinen.

• Tarkasta usaein ruohon keräyssäkin tila ja mahdollinen kuluminen ja vaurioituminen.

• Jos laitteessa on moniosainen terä, ole varovainen, sillä yhden terän pyörittäminen voi saada muutkin terät pyörimään.

• Varo laitetta säätäessäsi, että sormet eivät jää liikkuvien terien ja laitteen kiinteiden osien väliin.

• Anna laitteen aina jäähtyä ennen varastointia.

• Kun huollat terää, pidä mielessä, että vaikka pistoke on irrotettu pistorasiasta, terät voivat yhä pyöriä.

• Vaihda kuluneet ja vahingoittuneet osat turvallisuussyistä. Käytä ainoastaan alkuperäisiä lisävarusteita ja varaosia. SÄILYTÄ NÄMÄ OHJEET.TUTKI NIITÄ SÄÄNNÖLLISESTI JA KÄYTÄ NIITÄ MUIDEN KÄYTTÄJIEN TIEDOTUKSEEN. MIKÄLI LAINAAT TÄMÄN TYÖKALUN, LAINAA MYÖS TÄMÄ KÄSIKIRJA.127 cramer.eu

Hävitys Älä heitä sähkötyökaluja kotitalousjätteisiin. Vie ne kierrätyskeskukseen.Kysy sopiva kierrätystapa viranomaisilta tai jälleenmyyjältä. Kun käytetyt tuotteet ja pakkausmateriaalit viedään erilliseen keräykseen,materiaalit voidaan kierrättää ja uusiokäyttää. Kierrätettyjen materiaalien uusiokäyttö estää ympäristön saastumista ja vähentää raaka- aineiden tarvetta. BatteriesLi-ion Hävitä akut niiden käyttöiän päättyessä ottamalla ympäristö huomioon.Akku sisältää materiaalia, joka on vaarallista käyttäjälle ja ympäristölle. Se on ir-rotettava ja hävitettävä erikseen laitoksessa, joka ottaa vastaan litiumioniakkuja. SYMBOLI

SYMBOLI MERKITYS/SELITYS

Käyttäjän on luettava ja ymmärrettävä käyttöohjeet ennen tämän laitteen käyttöä. Pidä sivulliset etäällä. Varo teräviä teriä. Terät jatkavat pyörimistä moottorin sammuttamisen jälkeen. Irrota turva-avain ennen huoltoa. Älä käytä ruohonleikkuria rinteessä, jonka kaltevuus on yli 15o. Leikkaa ruoho rinteissä poikittain eikä koskaan ylös alas. Varo sähköiskun vaaraa.128 cramer.eu

Anna laitteen kaikkien osien pysähtyä täysin, ennen kuin kosketat niitä. IPX4 Kaiken sään kestävä Ennen Käyttöä Tämän tuotteen turvallinen käyttö edellyttää, että tuotteen ominaisuudet ja käyttöoppaan tiedot ymmärretään. Tutustu kaikkiin ominaisuuksiin ja turvallisuussääntöihin ennen laitteen käyttämistä.

1. Kiinnitä ruohonkeräin

Ruoholaatikko kerää ruoholeikkuujätteet ja estää niitä leviämästä nurmikolle leikkaamisen aikana.

2. Säädä leikkuukorkeus

Leikkuukorkeutta voidaan säätää korkeudensäätövivulla.

3. Turva-avain ja akku

Akku ja turva-avain on asetettava paikoilleen, ennen kuin ruohonleikkuri voidaan käynnistää. Varmista, että akut on ladattu täyteen.

Ruohonleikkurissa on silppuripistoke, joka peittää takana olevan poistoaukon, jolla leikkuri voi leikata ruohoa toistuvasti pienemmäksi silpuksi.

5. Sivulla oleva poisto-ohjain

Käytä ruohonleikkurin sivulla olevaa poisto-ohjainta, kun ruoho on liian pitkää silputtavaksi tai kun haluat purkaa leikkuujätteet sivulle. Sivussa olevaa poistoohjainta käytettäessä syntymät ruoholeikkuujäte ovat huomattavasti suurempia kuin silppuripistokkeella ja sivusilppurilevyllä syntyvät.

6. Sivulla oleva poistoluukku

Ruohonleikkurissa on luukku, joka peittää sivussa olevan poistoaukon, jonka ansiosta leikkurin terä voi leikata ruohoa toistuvasti pienemmäksi silpuksi, kun käytetään silppuripistoketta; muussa tapauksessa se ohjaa leikkuujätteen keräyspussiin. Kokoonpano VAROITUS! Jos osia puuttuu, älä käytä työkalua ennen, kuin olet hankkinut puuttuvan osan. Jos tuotetta käytetään osan puuttuessa tai ollessa viallisia, käyttäjä voi loukkaantua vakavasti. VAROITUS! Älä yritä tehdä muutoksia työkaluun tai liittää siihen lisävarusteita, joita ei suositella käytettäväksi tämän tuotteen kanssa. Jokainen sellainen muutos tai korjaus on väärinkäyttöä ja voi johtaa vaarallisiin, vakaviin loukkaantumisiin johtaviin tilanteisiin. VAROITUS! Älä aseta akkua tai turva-avainta paikoilleen, ennen kuin laite on täysin koottu ja olet valmis leikkaamaan ruohoa. Muutoin se voi käynnistyä tahattomasti, mikä saattaa aiheuttaa vakavan vamman.129 cramer.eu

VAROITUS! Jotta välttyisit vahinkokäynnistymisiltä, jotka voivat aiheuttaa vakavan loukkaantumisen, poista akku ja turva-avain tuotteesta aina kun asennat osia. VAROITUS! Älä koskaan käytä ruohonleikkuria ilman, että asianmukaiset suojalaitteet ovat paikoillaan ja toimivat. Älä koskaan käytä leikkuria, jos turvalaitteet ovat viallisia. Tämän tuotteen käyttö silloin, kun osat ovat viallisia tai niitä puuttuu, voi johtaa vakavaan loukkaantumiseen. Yläkahvan avaaminen ja säätö (Katso kuvaa 2) 1 Paina ja pidä pikasäätövipua vapauttaaksesi kahvan lukitusta säilytysasennosta.2 Siirrä yläkahvat käyttöasentoon. Voit nostaa tai laskea kahvan mukavaan asentoon. Valittavia asentoja on kolme (3). Vapauta pikasäätövipu lukitaksesi yläkahvan paikoilleen.HUOMAUTUS: Varmista, että molemmat puolet ovat samassa asennossa. Ruoholaatikon asentaminen (Katso kuvaa 3) 1 Nosta taka poistoaukko2 Nosta ruohonkeräintä kahvasta ja aseta taemman purkuluukun alle siten, että ruohonkeräimen koukut istuvat luukun tangossa.3 Vapauta taempi purkuluukku alas. Oikein asennettuna ruohonkeräimen koukut kulkevat taemman purkuluukun aukkojen läpi. Silppuripistokkeen asentaminen (Katso kuvaa 4) 1 Pidä taempaa purkuluukkua ylhäällä.2 Ota kiinni silppurin pistokkeen kahvasta ja asenna se kuvan mukaisesti lievässä kulmassa.3 Työnnä silppuripistoke tukevasti paikoilleen.4 Laske taempi purkuluukku alas. Sivulla olevan poisto-ohjaimen asentaminen (Katso kuvaa 5) HUOMAUTUS: Kun käytät sivulla olevaa poisto-ohjainta, älä asenna ruoholaatik-koa. Silppuripistokkeen tulee pysyä asennettuna.1 Nosta sivulla olevaa purkuluukkua.2 Kohdista ruohonohjaimen koukut luukun alapuolella olevan saranatapin kanssa.3 Laske ohjainta, kunnes sen koukut lukittuvat silppurin luukun saranatappiin.4 Vapauta ruohonohjain ja sivulla oleva purkuluukku. Terän korkeuden säätäminen (Katso kuvaa 6) Ruohonleikkurin leikkuukorkeus on asetettu matalaksi kuljetuksen ajaksi. Säädä leikkuukorkeus nurmikolle parhaiten sopivaksi ennen ensimmäistä käyttökertaa. Nurmikon tulee tavallisesti olla pituudeltaan 38-51 mm viileinä kuukausina ja 51-70 mm kuumina kuukausina. Terän korkeuden säätäminen 1 Terän korkeutta nostetaan painamalla korkeudensäätöpainiketta ja nostamalla leikkuria. 2 Terän korkeutta lasketaan painamalla korkeudensäätöpainiketta ja laskemalla leikkuria.130 cramer.eu

Käyttö VAROITUS! Älä unohda valppautta kun olet oppinut laitteen käytön. Muista aina, että hetken kestävä huolimattomuus voi johtaa vakavaan loukkaantumiseen. VAROITUS! Käytä aina suojalaseja. Tämän ohjeen laiminlyönti voi aiheuttaa roskien sinkoutumista silmiin käytön aikana ja aiheuttaa täten vakavia silmävammoja. VAROITUS! Älä käytä muita, kuin valmistajan tälle laitteelle suosittelemia varaosia ja lisävarusteita. Muiden, kuin suositeltujen varaosien ja lisävarusteiden käyttö voi aiheuttaa vakavaa loukkaantumisvaaraa. VAROITUS! Tarkista ruohonleikkuri aina puuttuvien ja vioittuneiden osien ja terän vaurioiden, epätasaisuuden ja liiallisen kulumisen varalta. Jos tuotetta käytetään osan puuttuessa tai ollessa viallisia, käyttäjä voi loukkaantua vakavasti. VAROITUS! Täydet latausohjeet on teknisissä tiedoissa lueteltujen akkujen ja laturien käyttöohjeissa. Akun asentaminen (Katso kuvaa 7) 1 Pidä akun suojusta ylhäällä.2 Kohdista akku ruohonleikkurin akkutilaan.3 Aseta akku kahteen akkutilaan käynnistääksesi leikkurin. Tässä ruohonleikkurissa on automaattikytkin, jonka ansiosta toinen akku toimii ensimmäisen tyhjennyttyä.4 Varmista ennen käyttöä, että akun vapautuspainike napsahtaa paikoilleen ja että akku istuu asianmukaisesti ja tukevasti leikkurissa.5 Aseta akun avain paikoilleen.6 Jos laitetta ei käytetä heti, älä aseta akun avainta paikoilleen.7 Sulje luukku. Akun irrottaminen (Katso kuvaa 7) 1 Sammuta laite vapauttamalla kaasuvipu.2 Avaa akkutilan luukku päästäksesi käsiksi akkutilaan.3 Irrota turva-avain.4 Paina ruohonleikkurin akun vapautuspainiketta. Tällöin akku tulee hieman ulos laitteesta.5 Poista akku tuotteesta. Ruohonleikkurin käynnistäminen/sammutus (Katso kuvaa 8) 1 Paina turvalukituspainiketta ja pidä se pohjassa.2 Käynnistä ruohonleikkuri vetämällä tehovipu kädensijaa vasten ja vapauttamalla turvalukituspainike.3 Sammuta ruohonleikkuri vapauttamalla kytkimen hallintavipu.HUOMAUTUS: Sähkömoottorin hidastuessa saattaa kuulua kimeää ääntä ja il-metä kipinöitä. Tämä on normaalia. Automaattinen tehostustoiminto Kun ruohonleikkuri siirtyy pitkään ruohoon, kierrosluku kasvaa automaattisesti hyvien leikkaus- ja keräystulosten takaamiseksi. Kun leikkuri palaa tavallisiin leikkausolosuhteisiin, kierrosluku palaa vakiokierroksille käyttöajan maksimoimiseksi.131 cramer.eu

Itsevetoleikkuu (Katso kuvaa 8) Itsevedon kytkeminen päälle: 1 Käynnistä ruohonleikkuri. 2 Vedä itsevetovipu ylös kahvaa vasten. Itsevedon kytkeminen pois päältä: 1 Vapauta itsevetovipu. Itsevedon nopeuden säätö: 1 Vedä nopeussäätövipua jäniksen symbolia kohden lisätäksesi nopeutta. 2 Työnnä nopeussäätövipua kilpikonnan symbolia kohden pienentääksesi nopeutta. Leikkuuvinkkejä

• Varmista, että nurmikolla ei ole kiviä, tikkuja, lankoja tai muita vierasesineitä, jotka voisivat vioittaa ruohonleikkurin teriä tai moottoria. Älä leikkaa ruohoa rajapyykkien tai metallipylväiden päällä. Tämän kaltaiset esteet saattavat vahingossa sinkoutua leikkurista mihin tahansa suuntaan ja aiheuttaa leikkurin käyttäjän ja muiden henkilöiden vakaviin loukkaantumisiin.

• Jotta nurmikko pysyisi terveenä, leikkaa aina enintään kolmasosa ruohon pituudesta.

• Uusi tai paksu ruoho voi edellyttää kapeampaa leikkuualuetta tai suurempaa leikkuukorkeutta.

• Puhdista leikkurin pohjasta ruoho, lehdet, lika ja kaikki muu sinne kertynyt jokaisen käyttökerran jälkeen.

• Pitkää ruohoa leikatessasi, kulje hitaammin ja tehosta näin leikkuuta ja ruohon poistumista leikkurista. HUOMAUTUS: Pysäytä ruohonleikkuri, anna terien pysähtyä täysin ja irrota akun avain aina, ennen kuin puhdistat ruohonleikkurin alaosaa. Rinteessä toimiminen VAROITUS! Rinteet ovat merkittävä syy tasapainon menettämiseen ja kaatumiseen, joka saattaa johtaa vakavaan loukkaantumiseen. Rinteessä toimiminen vaatii erityistä varovaisuutta. Jos sinua huolestuttaa rinteessä, älä leikkaa sitä. Oman turvallisuutesi vuoksi, älä yritä leikata rinteitä, joiden kaltevuussuhde on yli 15 astetta. VAROITUS! Aja hitaasti leikatessasi ruohoa ylämäkeen.

• Vältä koloja, uria, kiviä, piilossa olevia esteitä ja möykkyjä, joihin saatat kompastua. Korkeassa nurmikossa saattaa olla piilossa esteitä. Poista kaikki esteet kuten kivet, kepit, ja muut esineet, joihin saatat kompastua tai jotka voivat sinkoutua terästä.

• Kompastuminen ja kaatuminen saattaa johtaa vakavaan loukkaantumiseen. Jos tunnet menettäväsi tasapainon, vapauta kaasuvipu välittömästi.

• Älä leikkaa ruohoa jyrkänteiden, ojien tai pengerten vierestä, jossa saatat menettää jalansijan tai tasapainosi. Ruoholaatikon tyhjentäminen (Katso kuvaa 9) 1 Pysäytä ruohonleikkuri, anna terien pysähtyä täysin ja irrota akun avain. Anna terien pysähtyä täysin ja irrota virta-avain. 2 Nosta takaluukkua. 3 Irrota ruoholaatikko ruohonleikkurista nostamalla kahvoista. 4 Tyhjennä säkki. 5 Nosta takaluukkua ja asenna ruoholaatikko tässä käsikirjassa aiemmin kuvatulla tavalla.132 cramer.eu

Huolto VAROITUS! Ennen kuin huollat laitetta, varmista että sen akku ja akun avain on irrotettu, jotta sitä ei voi käynnistää vahingossa, sillä siitä voisi koitua vakava vamma. VAROITUS! Tahattoman käynnistyksen ja luvattoman käytön estämiseksi johdottomassa ruohonleikkurissa on irrotettava turva-avain. Ruohonleikkurin käyttö voidaan estää täysin irrottamalla turva-avain ja säilyttämällä se etäällä leikkurista poissa lasten ulottuvilta. VAROITUS! Tuotteen huollossa tulee käyttää ainoastaan valtuutettuja varaosia. Muunlaisten varaosien käyttö voi osoittautua vaaralliseksi ja vaurioittaa tuotetta. VAROITUS! Pidä moottori ja akkukotelot puhtaina ruohosta, lehdistä ja liiallisesta rasvasta. Tämä auttaa vähentämään tulipalon vaaraa. Yleishuolto Tarkista koko tuote aina ennen käyttöä vaurioiden ja puuttuvien ja löysien osien – kuten ruuvien, muttereiden, pulttien, tulppien jne.– varalta.Kiristä kaikki liittimet ja tulpat; älä käytä tuotetta, ennen kuin kaikki puuttuvat ja vioittuneet osat on vaihdettu. Soita Cramer asiakaspalveluun ja pyydä apua. Älä puhdista muoviosia liuottimilla. Suurin osa muoveista ei siedä markkinoilla olevia määrättyjä liuotteita, jotka vahingoittavat niitä. Poista lika, pöly, öljy, rasva tms. puhtailla rievuilla. VAROITUS! Älä puhdista työkalua painevedellä tai juoksevan veden alla vaurioitumisen ja vaarojen välttämiseksi. VAROITUS! Säilytä vain sisätiloissa. Irrota akku ruohonleikkurista ja laturista työkalun puhdistuksen ja säilytyksen ajaksi. VAROITUS! Älä koskaan päästä jarrunesteitä, bensiiniä, öljytuotteita, läpäiseviä öljyjä tms. kosketuksiin muoviosien kanssa. Kemikaalit voivat vioittaa, heikentää ja tuhota muovia, mikä saattaa aiheuttaa vakavan loukkaantumisen.Varmista aina, että ruuvit ja mutterit ovat tiukasti kiinni, jotta leikkuri olisi aina turvallinen ja käyttövalmis.Pyyhi leikkuri silloin tällöin puhtaaksi kuivalla rätillä. Älä käytä vettä. Voitelu Kaikki tämän tuotteen laakerit on voideltu siten, että niitä ei tarvitse voidella uudelleen koko tuotteen käyttöiän aikana, mikäli tuotetta käytetään normaaliolosuhteissa. Täten käyttäjän ei tarvitse huolehtia laakereiden voitelemisesta. VAROITUS! Käytä suojakäsineitä ja/tai kääri terän ympärille kangasta huoltaessasi terää. Terän koskettaminen voi aiheuttaa vakavan vamman.133 cramer.eu

VAROITUS! Älä voitele pyörän osia. Voitelu voi saada pyöräkomponentit rikkoutumaan, mikä voi aiheuttaa vakavan vamman käyttäjälle tai vaurion ruohonleikkurille tai muulle omaisuudelle. Leikkuuterän vaihtaminen (Katso kuvaa 10-11) HUOMAUTUS: Käytä ainoastaan valtuutettuja vaihtoteriä. Vaihda kuluneet tai vioit-tuneet terät ja pultit sarjoina säilyttääksesi tasapainon.1 Sammuta moottori ja irrota turva-avain. Anna terän pysähtyä täysin.2 Irrota akku laitteesta.3 Käännä leikkuri kyljelleen.4 Työnnä puupala terän ja leikkurin väliin siten, että terä ei pääse pyörimään.5 Löysennä terän pulttia kiertämällä sitä vastapäivään (ruohonleikkurin pohjalta katsottuna) 27 mm kiinto- tai holkkiavaimella (ei mukana).6 Irrota terän pultti ja terä.7 Aseta uusi terä akselille. Varmista, että terä istuu asianmukaisesti siten, että sen keskellä olevan reiän läpi kulkee akseli ja sen rei’issä on kaksi tappia. Varmista, että se on asennettu siten, että kaareva pää osoittaa ylöspäin ruohonleikkurin runkoa kohden, ei maata kohden. Terän tulee oikein asetettuna istua tasaisesti puhallinta vasten.8 Kierrä terän pultti akseliin ja kiristä sormenpäillä.9 Kiristä terän mutteria kiertämällä sitä myötäpäivään momenttiavaimella (ei mukana), jotta pultti tulee oikealle kireydelle. Terän mutterin suositeltu vääntömomentti on 62.5~71.5 kgf cm (350-400 in. lb). Vianhaku ONGELMA MAHDOLLINEN SYY RATKAISUKädensija ei ole oikeassa asennossa.Lukkopultit eivät istu asianmukaisesti.Säädä kädensijan korkeus ja varmista, että pultit on asennettu asianmukaisesti.Ruohonleikkuri ei käynnisty.Akun varaus on vähissä. Lataa akku.Akku on joki viallinen tai ei hyväksy latausta.Vaihda akku.Turva-avain ei ole paikoillaan.Aseta turva-avain paikoilleen.Ruohonleikkuri leikkaa ruohoa epätasaisesti.Nurmikko on karkeaa tai epätasaista tai leikkuukorkeutta ei ole asetettuasianmukaisesti.Siirrä pyörät korkeampaan asentoon. Kaikki pyörät tulee asettaa samalle leikkuukorkeudelle, jotta ruohonleikkuri leikkaisi tasaisesti.Ruohonleikkuri ei silppua asianmukaisesti.Märät ruoholeikkuujätteet tarttuvat ruohonleikkurin alapuolelle.Anna ruohon kuivua ennen leikkuuta.Ruohonleikkuria on vaikea työntää.Ruoho on pitkää, leikkuri ja terä laahautuvat paksua ruohoa leikatessa tai leikkuukorkeus o liian matala.Nosta leikkuukorkeutta.134 cramer.eu Tekniset Tiedot (82LM46S) OMINAISUUS ARVO Tyyppi Johdoton, akkukäyttöinen Jännite 82V Jyrsintäleveys 46 cm Leikkuukorkeus 25 mm - 80 mm Nopeus ilman kuormaa 2800 rpm Nopeus itsevedolla 0.5-1.5 m/s Ruoholaatikon tilavuus 55 L Ilman virtausnopeus 31.9 kg Vekt ( akkuei mukana) 82V220G/82V430G/82V220/82V430 Paristoton akku 82C1G/82C2/82C6 Oplader 65.75 dB(A), K

Ruohonleikkuri ei pussita ruohoa asianmukaisesti. Leikkuukorkeus on asetettu liian matalaksi. Nosta leikkuukorkeutta. Märät ruoholeikkuujätteet tarttuvat ruohonleikkurin alapuolelle. Anna ruohon kuivua ennen leikkuuta. Ruohonleikkuri tärisee korkeimmilla nopeuksilla. Terä on epätasapainossa, liian kulunut tai kulunut epätasaisesti Vaihda terä. Moottorin akseli on taipunut. Sammuta moottori, irrota virtaavain ja akku, irrota virtalähde ja tarkista vahingot. Korjauta pätevässä huoltoliikkeessä ennen kuin käynnistät leikkurin uudelleen. Moottori sammuu leikkuun aikana. Leikkuukorkeus on asetettu liian matalaksi. Nosta leikkuukorkeutta. Akussa ei ole virtaa. Lataa akku.

• Jos vika ei selviä, sinun on mentävä jälleenmyyjän ja/tai lähimmän valtuutetun teknisen huollon puheille.135 cramer.eu Tekniset Tiedot (82LM51S) OMINAISUUS ARVO Tyyppi Johdoton, akkukäyttöinen Jännite 82V Jyrsintäleveys 51 cm Leikkuukorkeus 25 mm - 80 mm Nopeus ilman kuormaa 2800 rpm Nopeus itsevedolla 0.5-1.5 m/s Ruoholaatikon tilavuus 60 L Ilman virtausnopeus 34.2 kg Vekt ( akkuei mukana) 82V220G/82V430G/82V220/82V430 Paristoton akku 82C1G/82C2/82C6 Oplader 68.19 dB(A), K

Tekniset Tiedot (82LM46) OMINAISUUS ARVO Tyyppi Johdoton, akkukäyttöinen Jännite 82V Jyrsintäleveys 46 cm Leikkuukorkeus 25 mm - 80 mm Nopeus ilman kuormaa 2800 rpm Ruoholaatikon tilavuus 55 L Ilman virtausnopeus 28.5 kg Vekt ( akkuei mukana) 82V220G/82V430G/82V220/82V430 Paristoton akku 82C1G/82C2/82C6 Oplader 65.72 dB(A), K

FI136 cramer.eu Ec-säännösten Noudattaminen Valmistajan nimi: Changzhou Globe Co., Ltd. Osoite: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000 P.R.China Sen henkilön nimi ja osoite, jolla on lupa koota tekninen tiedosto Nimi: Peter Söderström Osoite: Propellergatan 1, 211 15 Malmö, Sweden ILMOITAMME TÄTEN OMALLA VASTUULLAMME, ETTÄ LAITE Alkuperäinen ohje Type RUOHONL EIKKURIT Tuotemerkki Cramer Malli 82LM46S/ 82LM51S/ 82LM46 Sarjanumero Viittaa tuotteen nimikilpeen on valmistettu standardien tai säädösasiakirjojen mukaisesti. Yhdenmukaistetut eurooppalaiset standardit EN 60335-1; EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1;

EN 55014-2; ISO 11094

Ja noudattaa seuraavien direktiivien olennaisia vaatimuksia: Konedirektiivi 2006/42/CE EMC-direktiivi 2014/30/EU Melupäästödirektiivi 2000/14/EC muunnettu direktiivillä 2005/88/EC Ted Qu Haichao Laatupäällikkö Changzhou, 22/07/2017 FI137 cramer.eu
