BEDIENUNGSANLEITUNG 82LM46S Cramer

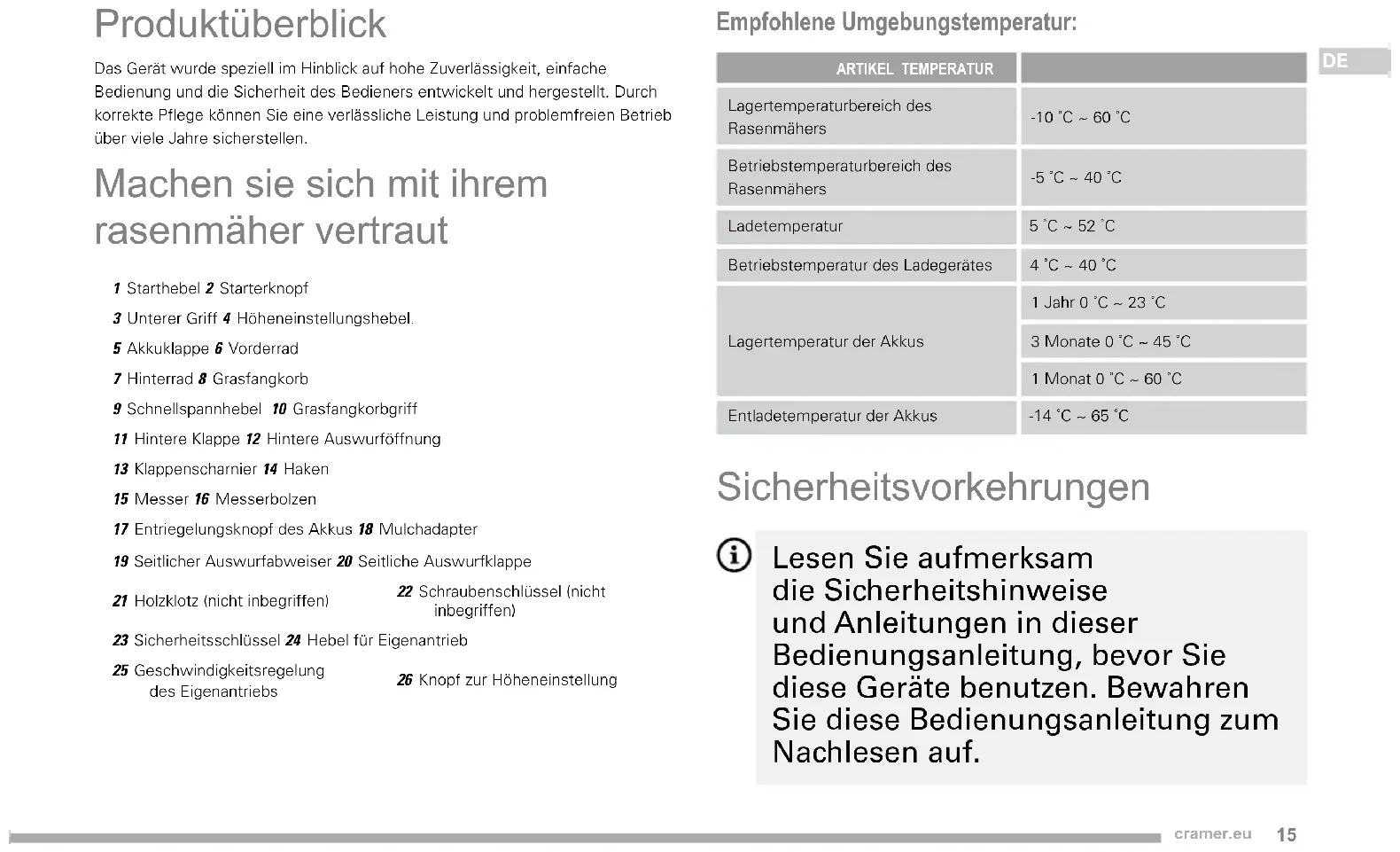

Produktüberblick Das Gerät wurde speziell im Hinblick auf hohe Zuverlässigkeit, einfache Bedienung und die Sicherheit des Bedieners entwickelt und hergestellt. Durch korrekte Pflege können Sie eine verlässliche Leistung und problemfreien Betrieb über viele Jahre sicherstellen. Machen sie sich mit ihrem rasenmäher vertraut 1 Starthebel 2 Starterknopf3 Unterer Griff 4 Höheneinstellungshebel.5 Akkuklappe 6 Vorderrad7 Hinterrad 8 Grasfangkorb9 Schnellspannhebel 10 Grasfangkorbgriff11 Hintere Klappe 12 Hintere Auswurföffnung13 Klappenscharnier 14 Haken15 Messer 16 Messerbolzen17 Entriegelungsknopf des Akkus 18 Mulchadapter19 Seitlicher Auswurfabweiser 20 Seitliche Auswurfklappe21 Holzklotz (nicht inbegriffen)22 Schraubenschlüssel (nicht inbegriffen)23 Sicherheitsschlüssel 24 Hebel für Eigenantrieb25 Geschwindigkeitsregelung des Eigenantriebs26 Knopf zur Höheneinstellung Empfohlene Umgebungstemperatur: ARTIKEL TEMPERATUR Lagertemperaturbereich des Rasenmähers-10 ˚C ~ 60 ˚C Betriebstemperaturbereich des Rasenmähers-5 ˚C ~ 40 ˚C Ladetemperatur 5 ˚C ~ 52 ˚C Betriebstemperatur des Ladegerätes 4 ˚C ~ 40 ˚C Lagertemperatur der Akkus 1 Jahr 0 ˚C ~ 23 ˚C 3 Monate 0 ˚C ~ 45 ˚C 1 Monat 0 ˚C ~ 60 ˚CEntladetemperatur der Akkus -14 ˚C ~ 65 ˚C Sicherheitsvorkehrungen Lesen Sie aufmerksam die Sicherheitshinweise und Anleitungen in dieser Bedienungsanleitung, bevor Sie diese Geräte benutzen. Bewahren Sie diese Bedienungsanleitung zum Nachlesen auf.16 cramer.eu

Diese Geräte erfüllen die CE- Sicherheitsstandards und Richtlinien über die elektromagnetische Verträglichkeit, Geräte und Niederspannung. Vor der benutzung

• Lesen Sie die Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch der Maschine vertraut.

• Erlauben Sie niemals Kindern oder Personen, die mit diesen Anweisungen nicht vertraut sind, das Gerät zu benutzen. Die lokale Gesetzgebung regelt möglicherweise das Mindestalter des Benutzers.

• Mähen Sie niemals, während sich Personen, besonders Kinder, oder Tiere in der Nähe befinden.

• Vergessen Sie nie, dass der Benutzer verantwortlich ist für Unfälle und Gefahren, die anderen Personen zustoßen, oder für Schäden am Eigentum anderer Personen. Vorbereitung

• Tragen Sie beim Betrieb der Maschine immer festes Schuhwerk und lange Hosen. Arbeiten Sie mit der Maschine niemals barfuß oder in offenen Sandalen. Tragen Sie keine weite Kleidung oder Kleidung mit Schnüren oder Bändern.

• Untersuchen Sie den Bereich, in dem die Maschine verwendet werden soll, genau und entfernen Sie alle Gegenstände, die durch die Maschine hochgeschleudert werden könnten.

• Inspizieren Sie das Gerät vor der Benutzung, um sicherzustellen, dass die Messer, Messerbolzen und Messereinheit nicht abgenutzt oder beschädigt sind. Ersetzen Sie abgenutzte oder beschädigte Teile satzweise, um die Symmetrie zu17 cramer.eu

erhalten. Ersetzen Sie beschädigte oder unleserliche Etiketten. Betrieb

• Mähen Sie immer im Tageslicht oder bei guter künstlicher Beleuchtung.

• Vermeiden Sie es, die Maschine in nassem Gras zu benutzen.

• Achten Sie bei der Arbeit an Hängen auf einen festen Stand.

• Gehen Sie immer, laufen Sie nie.

• Mähen Sie immer quer zum Hang und niemals von oben nach unten.

• Seien Sie äußerst vorsichtig, wenn Sie an Hängen die Richtung ändern

• Mähen Sie nicht an zu steilen Hängen.

• Seien Sie äußerst vorsichtig, wenn Sie sich rückwärts bewegen, oder die Maschine auf sich zu ziehen.

• Stoppen Sie das(die) Messer, wenn die Maschine zum Transport beim Überqueren, von anderem Untergrund als Gras gekippt werden muss und wenn die Maschine zu und von dem zu mähenden Bereich transportiert wird.

• Benutzen Sie das Gerät niemals mit defekten Schutzvorrichtungen oder Abschirmungen, oder ohne Sicherheitsvorrichtungen, wie z. B. angebrachten Abweisern und/ oder Grasfangkörben.

• Starten Sie den Motor genau nach den Anweisungen des Herstellers und halten Sie dabei die Füße von dem/den Messer(n) fern.

• Kippen Sie die Maschine nicht, wenn Sie den Motor starten, außer wenn die Maschine zum Starten gekippt werden muss. In diesem Fall, kippen Sie nicht mehr als erforderlich und heben Sie nur den vom Benutzer abgewandten Bereich an.

• Starten Sie die Maschine nicht, wenn Sie vor der Auswurföffnung stehen.

• Halten Sie Ihre Hände oder Füße nicht in die Nähe von oder unter rotierende18 cramer.eu

Teile. Halten Sie sich immer von der Auswurföffnung fern.

• Transportieren Sie die Maschine nicht, während der Motor in Betrieb ist.

• Stoppen Sie die Maschine, entfernen Sie die Deaktivierungsvorrichtung und den Akkupack. Stellen Sie sicher, dass alle sich bewegenden Teile komplett stillstehen: - wenn Sie die Maschine unbeaufsichtigt lassen, - vor dem Entfernen von Blockaden oder Verstopfungen in dem Schacht, - vor Prüfen, Reinigen oder Arbeiten an der Maschine, - nachdem Sie einen Fremdkörper getroffen haben. Überprüfen Sie die Maschine auf Beschädigung und reparieren Sie diese, bevor Sie die Maschine wieder starten oder die Maschine benutzen.

• Falls das Gerät beginnt, ungewöhnlich zu vibrieren (sofort überprüfen), - Schäden überprüfen, - beschädigte Teile ersetzen oder reparieren, - auf gelockerte Teile überprüfen und diese gegebenenfalls nachziehen. Wartung und aufbewahrung

• Sorgen Sie dafür, dass alle Muttern, Schrauben und Bolzen fest angezogen sind, um zu gewährleisten, dass die Maschine in einem sicheren Betriebszustand ist.

• Überprüfen Sie den Grasfangkorb von Zeit zu Zeit auf Abnutzung oder Schäden.

• Seien Sie bei Maschinen mit mehreren Messern vorsichtig, weil sich durch das Drehen eines Messers auch die anderen Messer drehen können.

• Seien Sie vorsichtig, wenn Sie Einstellungen an der Maschine vornehmen, um zu verhindern, dass die Finger zwischen beweglichen Messern und festen Teilen der Maschine19 cramer.eu

• Lassen Sie die Maschine immer erst abkühlen, bevor Sie diese verstauen.

• Denken Sie beim Warten der Messer daran, dass die Messer noch bewegt werden können, selbst wenn die Maschine ausgeschaltet ist.

• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile. Verwenden Sie nur OriginalErsatzteile und Zubehör.

BEWAHREN SIE DIESE ANWEISUNGEN

GERÄT VERLEIHEN, GEBEN SIE AUCH

DIESE BEDIENUNGSANLEITUNG MIT. Entsorgung des geräts Werfen Sie elektrische Geräte nicht in den Hausmüll. Geben Sie diese Geräte bei Recyclingzentren ab. Wenden Sie sich an die entsprechenden Behörden oder an Ihren Händler, um Auskünfte über das. Getrennte Sammlung gebrauchter Produkte und Verpackungen erlaubt die Wiederverwertung von Materialien. Die Wiederverwendung von Materialien hilft Umweltverschmutzung zu verhindern und reduziert den Bedarf an Rohmaterialien.20 cramer.eu BatteriesLi-ion Entsorgen Sie Akkus am Ende der Nutzungsdauer und achten auf unsere Umwelt. Der Akku enthält Material, das für Sie und die Umwelt schädlich ist. Er muss daher separat in einer Einrichtung, die Lithium-Ionen Batterien annimmt, entsorgt werden. Symbole SYMBOLE BEZEICHNUNG/ ERLÄUTERUNG Lesen Sie die Bedienungsan- leitung. Halten Sie Unbeteiligte fern. Achten Sie auf die scharfen Messer. Die Messer drehen sich weiter, nachdem der Motor ausgeschaltet wurde. Entfernen Sie den Sicherhe- itsschlüssel vor der Wartung. Benutzen Sie die Maschine nicht an Hängen mit einem Gefälle von mehr als 15°. Mähen Sie immer quer zum Hang und niemals von oben nach unten.

besteht die Gefahr von Stromschlag

Warten Sie, bis alle Teile der Maschine zu einem vollstän- digen Halt gekommen sind, bevor Sie sie berühren. IPX4 Wetterfest21 cramer.eu

Vor dem Betrieb Für die sichere Benutzung dieses Grills ist Verständnis der Produkteigenschaften und der Information in dieser Bedienungsanleitung erforderlich. Machen Sie sich vor Gebrauch dieses Produkts mit allen Betriebsvorgängen und Sicherheitsregeln vertraut.

1. Anbringen des Grasbehälters

Der Grasfangkorb sammelt Schnittgut und verhindert, dass es während des Mähens auf dem Rasen verteilt wird.

2. Einstellen der Schnitthöhe

Der Taste zur Höhenverstellung ermöglicht die Einstellung der Schnitthöhe.

3. Sicherheitsschlüssel und Akku.

Der Akku und der Sicherheitsschlüssel müssen eingesteckt sein, bevor der Rasenmäher gestartet werden kann. Stellen Sie sicher, dass die Akkus vollständig aufgeladen sind.

Ihr Mäher ist mit einem Mulchadapter ausgestattet der die hintere Auswurföffnung abdeckt, wodurch das Messer das Schnittgut immer wieder schneidet und feineres Schnittgut produziert.

5. Seitlicher auswurfabweiser

Benutzen Sie den seitlichen Auswurfabweiser an Ihrem Mäher, wenn das Gras zu hoch zum Mulchen ist oder der Auswurf an der Seite bevorzugt ist. Das Schnittgut das entsteht, wenn der seitliche Auswurfabweiser benutzt wird, ist merklich größer als das mit dem Mulchadapter und der seitlichen Mulcherplatte entstandene.

6. Seitliche auswurfklappe

Ihr mäher ist mit eine klappe ausgestattet die die seitliche auswurföffnung abdeckt, wodurch das messer das gras immer wieder schneidet und feineres schnittgut produziert falls der mulchadapter montiert ist, oder sonst das schnittgut in den grasfangkorb befördert. Montage WARNUNG! Falls Teile fehlen oder beschädigt sind, sollte das Gerät nicht in Betrieb genommen werden, bevor alle Teile korrekt ersetzt wurden. Die Verwendung eines Produkts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen. WARNUNG! Versuchen Sie nicht, dieses Gerät zu verändern oder Zubehör zu erstellen, das für dieses Gerät nicht empfohlen wird. Solche Änderungen gelten als Fehlgebrauch und können zu gefährlichen Situationen führen, in denen sich der Benutzer schwere Verletzungen zuziehen könnte. WARNUNG! Stecken Sie den Akku oder den Sicherheitsschlüssel nicht ein, bis die Montage abgeschlossen ist und Sie bereits sind zu mähen. Nichtbeachtung kann zu einem unbeabsichtigten Einschalten und möglicherweise schweren Verletzungen führen.22 cramer.eu

WARNUNG! Entfernen Sie beim Anschließen von Teilen immer das Akkupack und den Sicherheitsschlüssel aus dem Produkt um ein versehentliches Einschalten, das schwere Personenschäden verursachen könnte, zu vermeiden. WARNUNG! Betreiben Sie den Rasenmäher niemals ohne montierte und funktionierende Schutzvorrichtungen Betreiben Sie den Rasenmäher nicht mit beschädigten Schutzvorrichtungen. Der Betrieb dieses Produkts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen. Aufklappen und Einstellen des oberen Griffs (Siehe Abbildung 2) 1 Drücken und halten Sie den Schnellspannhebel, um den Griff aus der verriegelten Lagerungsposition zu lösen.2 Bewegen Sie den oberen Griff in die Betriebsposition. Sie können den Griff auf eine bequeme Position heben oder senken. Sie können aus 3 Positionen auswählen. Lassen Sie die Schnellspannhebel los, um den oberen Griff zu verriegeln.HINWEIS: Stellen Sie für eine sachgemäße Montage sicher, dass beide Seiten sich in der gleichen Position befinden. Montage des grasfangkorbes (Siehe Abbildung 3) 1 Heben Sie die hintere Auswurfklappe an.2 Heben Sie den Grasfänger am Griff hoch und setzen Sie ihn unter die hintere Auswurfklappe, so dass die Haken des Grasfangkorbes auf dem Klappenscharnier sitzen.3 Lassen Sie die hintere Auswurfklappe los. Bei richtiger Montage reichen die Haken des Grasfangkorbes durch die Öffnungen der hinteren Auswurfklappe. Montage des mulchadapters (Siehe Abbildung 4) 1 Heben Sie die hintere Auswurfklappe an und halten Sie diese hoch.2 Greifen Sie den Mulchadapter am Griff und setzen Sie ihn leicht schräg ein, wie gezeigt.3 Schieben Sie den Mulchadapter fest an seinen Platz.4 Lassen Sie die hintere Auswurfklappe herunter. Montage des seitlichen auswurfabweisers (Siehe Abbildung 5) HINWEIS: Montieren Sie nicht den Grasfangkorb, wenn Sie den seitlichen Aus-wurfabweiser benutzen. Der Mulchadapter sollte montiert bleiben.1 Heben Sie die seitliche Auswurfklappe an.2 Richten Sie die Haken an dem Abweiser mit der Scharnierstange an der Unterseite der Klappe aus3 Lassen Sie den Abweiser herunter, bis die Haken an der Scharnierstange der Mulcherklappe einrasten.4 Lassen Sie den Abweiser und die seitliche Auswurfklappe los. Einstellen der messerhöhe (Siehe Abbildung 6) Für den Versand sind die Räder des Rasenmähers auf eine niedrige Schneidposition eingestellt. Bevor Sie den Rasenmäher zum ersten Mal benutzen, stellen Sie bitten die Messerhöhe ein, die am besten für Ihren Rasen geeignet ist. Die durchschnittliche Rasenhöhe sollte 38 mm bis 51 mm in der kühlen Jahreszeit und 51 mm bis 70 mm in der warmen Jahreszeit betragen. Zum Einstellen der Messerhöhe. 1 Zum Anheben der Messerhöhe, drücken Sie den Knopf zur Höheneinstellung und heben den Rasenmäher an.23 cramer.eu 2 Zum Senken der Messerhöhe, drücken Sie den Knopf zur Höheneinstellung und senken den Rasenmäher ab. Betrieb WARNUNG! Bleiben Sie stets wachsam, auch nachdem Sie sich mit Ihrem Gerät vertraut gemacht haben. Denken Sie daran, dass schon ein kurzer Moment der Unachtsamkeit genügen kann, um eine schwere Verletzung zu verursachen. WARNUNG! Tragen Sie immer einen Augenschutz. Andernfalls könnten Fremdkörper in Ihre Augen geschleudert werden und schwere Augenverletzungen verursachen. WARNUNG! Verwenden Sie nur vom Hersteller empfohlene Komponenten oder Zubehörteile für dieses Produkt. Die Verwendung von nicht empfohlenen Komponenten oder Zubehörteilen kann zu schweren Verletzungen führen. WARNUNG! Kontrollieren Sie Ihren Rasenmäher vor der Benutzung immer auf fehlende oder beschädigte Teile und die Messer auf Beschädigung, ungleichmäßigee oder übermäßige Abnutzung. Die Verwendung eines Produkts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen. WARNUNG! Für vollständige Ladeanleitungen lesen Sie bitte die Bedienungsanleitung für die Akkus und Ladegeräte, die im Abschnitt Technische Daten aufgeführt werden. Einsetzen des akkus (Siehe Abbildung 7) 1 Heben Sie die Akkuklappe an und halten Sie sie hoch.2 Richten Sie den Akku an dem Akkuanschluss des Rasenmähers aus.3 Setzen Sie die Akkus in die beiden Akkufächer ein und starten den Rasenmäher. Dieser Rasenmäher ist mit einer automatischen Schaltfunktion ausgestattet, wodurch der zweite Akku aktiviert wird, wenn der erste Akku leer ist.4 Vergewissern Sie sich, dass der Entriegelungsknopf des Akkus eingerastet ist, und dass der Akku richtig und sicher in dem Rasenmäher sitzt, bevor Sie mit der Arbeit beginnen.5 Stecken Sie den Akkuschlüssel ein.6 Wenn die Maschine nicht sofort benutzt werden soll, stecken Sie den Akkuschlüssel nicht ein.7 Schließen Sie die Klappe. Entnehmen des akkus (Siehe Abbildung 7) 1 Lassen Sie den Starthebel los, um das Produkt anzuhalten.2 Öffnen Sie die Akkuklappe, um auf das Akkufach zuzugreifen.3 Entfernen Sie den Sicherheitsschlüssel.4 Drücken Sie den Entriegelungsknopf des Akkus an dem Rasenmäher. Dadurch wird der Akku etwas aus dem Werkzeug gedrückt.5 Entfernen Sie den Akku aus dem Produkt.24 cramer.eu

Starten/stoppen des rasenmähers (Siehe Abbildung 8) 1 Halten Sie die Auslösesperre gedrückt.2 Ziehen Sie den Starthebel nach oben in Richtung Griff, um den Rasenmäher zu starten, und lassen Sie die Auslösesperre los.3 Lassen Sie den Starthebel los, um den Rasenmäher auszuschalten.HINWEIS: Ein hohes Geräusch und Funken können auftreten, während der elek-trische Motor langsamer wird. Das ist normal. Automatische Boost-Funktion Wenn der Rasenmäher auf hohes Gras trifft, wird die Drehzahl automatisch erhöht, um gute Ergebnisse bei Schneiden und Aufsammeln zu erhalten. Wenn Sie zu normalen Schneiden zurückkehren, kehrt die Drehzahl auf das normale Niveau zurück, um Laufzeit zu sparen. Rasenmähen mit eigenantrieb (Siehe Abbildung 8) Zum Anschalten des Eigenantriebs: 1 Starten des Rasenmähers.2 Ziehen Sie den Hebel für den Eigenantrieb nach oben an den Griff. Zum Ausschalten des Eigenantriebs: 1 Lassen Sie den Hebel für den Eigenantrieb los. Zum Einstellen der Geschwindigkeit des Eigenantriebs: 1 Ziehen Sie den Hebel zur Geschwindigkeitsregelung des Eigenantriebs in Richtung Hasen-Symbol, um die Geschwindigkeit zu erhöhen. 2 Ziehen Sie den Hebel zur Geschwindigkeitsregelung des Eigenantriebs in Richtung Schildkröten-Symbol, um die Geschwindigkeit zu verringern. Tipps zum rasenmähen

• Vergewissern Sie sich, dass der Rasen frei von Steinen, Stöcken, Drähten oder anderen Objekten ist, die die Messer oder den Motor des Rasenmähers beschädigen könnten. Mähen Sie nicht über Grundstücksmarkierungen oder andere Metallpfosten. Diese Objekte könnten vom Rasenmäher versehentlich in jede beliebige Richtung geschleudert werden und den Benutzer und andere Personen schwer verletzen.
• Schneiden Sie für einen gesunden Rasen immer ein Drittel oder weniger der Grashöhe ab.
• Neues oder dickes Gras kann einen schmaleren Schnitt oder eine größere Schnitthöhe erfordern.
• Säubern Sie die untere Seite des Rasenmähers nach jedem Gebrauch, um Grasreste, Blätter, Schmutz und anderen Abfall, der sich angesammelt hat, zu entfernen.
• Wenn Sie hohes Gras mähen, reduzieren Sie Ihre Gehgeschwindigkeit, um eine effektivere Schnittleistung und den korrekten Auswurf der Grasabfälle zu erzielen.HINWEIS: Halten Sie den Rasenmäher immer an, warten Sie, bis die Messer komplett stillstehen, und entfernen den Akkuschlüssel, bevor Sie die Unterseite des Rasenmähers reinigen. Betrieb an hängen WARNUNG! An Hängen besteht hohe Rutsch- und Sturzgefahr, wodurch schwere Verletzungen verursacht werden können. Wenn Sie an Hängen Rasen mähen, ist äußerste Vorsicht geboten. Wenn Sie sich an einem Hang unsicher fühlen, sollten Sie in keinem Fall Rasen mähen. Zu Ihrer Sicherheit sollten Sie keine Hänge mit einem Gefälle von mehr als 15° mähen. WARNUNG! Benutzen Sie bitte den Eigenantrieb mit niedriger Geschwindigkeit, wenn Sie einen Hang hinauf mähen.

• Achten Sie auf Löcher, Furchen, Steine, versteckte Objekte oder25 cramer.eu Bodenwellen; es besteht die Gefahr, dass Sie ausrutschen oder stolpern. In hohem Gras können sich Hindernisse verbergen. Entfernen Sie alle Objekte, wie zum Beispiel Steine , Baumstämme usw., über die Sie stolpern können oder die durch das Messer weggeschleudert werden können.
• Ein Ausrutscher oder Sturz kann schwere Verletzungen zur Folge haben. Lassen Sie den Starthebel sofort los, wenn Sie merken, dass Sie das Gleichgewicht verlieren.
• Benutzen Sie das Gerät nicht in der Nähe von Klippen, Gräben und Böschungen; Sie könnten Ihr Gleichgewicht oder den Halt verlieren. Leeren des grasfangkorbs (Siehe Abbildung 9) 1 Stoppen Sie den Rasenmäher, warten Sie, bis das Messer komplett stillsteht, und entfernen Sie den Akkuschlüssel.2 Heben Sie die hintere Klappe an.3 Heben Sie den Grasfangkorb am Griff an, um ihn aus dem Rasenmäher zu entfernen.4 Leeren Sie den Sack.5 Heben Sie die hintere Klappe an und setzen den Grasfangkorb wie oben beschrieben wieder ein. Wartung und pege WARNUNG! Bevor Sie irgendwelche Wartungsarbeiten durchführen, stellen Sie sicher, dass der Rasenmäherakku und der Akkuschlüssel entfernt sind, um versehentliches Starten und mögliche schwere Verletzungen zu vermeiden. WARNUNG! Damit versehentliches Starten und unbefugte Benutzung verhindert werden, ist der kabellose Rasenmäher mit einem entfernbaren Sicherheitsschlüssel ausgestattet. Zur vollständigen Deaktivierung des Rasenmähers sollte der Sicherheitsschlüssel entfernt werden und an einem anderen Ort als der Rasenmäher und außer Reichweite von Kindern aufbewahrt werden. WARNUNG! Verwenden Sie für die Wartung nur zugelassene Ersatzteile. Die Benutzung ungeeigneter Ersatzteile könnte dem Produkt schweren Schaden zufügen. WARNUNG! Halten Sie den Motor und das Akkufach frei von Gras, Blättern oder übermäßig viel Schmierfett. Dadurch wird das Feuerrisiko verringert. Allgemeine wartungsarbeiten Überprüfen Sie das gesamte Produkt vor jeder Benutzung auf beschädigte, fehlende oder lose Teile, wie Schrauben, Bolzen, Muttern, Kappen usw.Schrauben Sie alle Befestigungen und Kappen fest und verwenden Sie dieses Produkt nicht, bis alle fehlenden oder beschädigten Teile ersetzt wurden. Bitte wenden Sie sich für weitere Hilfe an den Cramer Kundendienst. Reinigen Sie die Plastikteile nicht mit Lösungsmitteln. Die meisten Plastikteile können durch den Gebrauch der verschiedenen handelsüblichen Lösungsmittel beschädigt werden. Verwenden Sie saubere Tücher, um Verunreinigungen wie Staub, Öl, Schmierstoffe usw. zu entfernen.26 cramer.eu WARNUNG! Schützen Sie Ihre Hände immer mit dicken Handschuhen und/oder umwickeln Sie die Klingen des Messers mit alten Lappen und anderem Material, wenn Sie Wartungsarbeiten am Messer durchführen. Kontakt mit dem Messer könnte zu schweren Verletzungen führen. WARNUNG! Bitte benutzen Sie kein Schmieröl für die Räder. Schmierung kann dazu führen, dass Teile der Räder beim Gebrauch versagen, wodurch der Bediener schwer verletzt werden könnte und/oder der Rasenmäher oder andere Sachgegenstände beschädigt werden könnten. Austausch des messers (Siehe Abbildung 10-11) HINWEIS: Verwenden Sie nur zugelassene Ersatzmesser. Ersetzen Sie abge-nutzte oder beschädigte Messer und Bolzen satzweise, um die Symmetrie zu erhalten.1 Stoppen Sie den Motor und entfernen den Sicherheitsschlüssel. Lassen Sie die Klinge vollständig anhalten.2 Entnehmen Sie den Akku.3 Legen Sie den Rasenmäher auf die Seite.4 Stecken Sie ein Stück Holz zwischen das Messer und das Mähwerk, um das Messer zu fixieren.5 Lockern Sie den Messerbolzen, indem Sie ihn mit einem 27 mm Schraubenschlüssel oder Steckschlüssel (nicht inbegriffen) gegen den Uhrzeigersinn drehen (von der Unterseite des Rasenmähers gesehen).6 Entfernen Sie den Messerbolzen und das Messer.7 Setzen Sie das neue Messer auf den Schaft. Stellen Sie sicher, dass das Messer richtig auf dem Schaft sitzt, mit dem Schaft in dem Loch in

WARNUNG! Nur in geschlossenen Räumen lagern. Entfernen Sie zum Reinigen oder Lagern immer den Akku aus dem Rasenmäher und dem Ladegerät. WARNUNG! Nur in geschlossenen Räumen lagern. Entfernen Sie zum Reinigen oder Lagern immer die Batterie aus dem Mäher und dem Ladegerät. WARNUNG! Lassen Sie niemals Bremsüssigkeiten, Benzine, Produkte auf Erdölbasis, Kriechöle usw. mit den Plastikteilen in Kontakt kommen. Chemikalien können Plastik beschädigen, angreifen oder zerstören, was zu schweren Verletzungen führen kann. Überprüfen Sie regelmäßig alle Muttern und Bolzen auf ihre Festigkeit, um eine sichere Handhabung des Rasenmähers zu gewährleisten.Wischen Sie den Rasenmäher gelegentlich mit einem trockenen Tuch sauber. Benutzen Sie kein Wasser. Schmieröl Alle Lager in diesem Produkt sind mit hochwertigem Schmieröl für die Lebensdauer des Gerätes bei normalen Betriebsbedingungen geschmiert. Daher müssen die Lager nicht mehr geschmiert werden.27 cramer.eu der Mitte des Messers und die beiden Messerstifte an dem Gebläse in den jeweiligen Löchern am Messer. Stellen Sie sicher, dass es mit den gebogenen Enden nach oben in Richtung Mähwerk montiert ist, und nicht in Richtung Boden. Wenn es richtig sitzt, sollte das Messer flach am Gebläse Lüfter sitzen. 8 Schrauben Sie den Messerbolzen handfest an den Schaft. 9 Ziehen Sie den Bolzen des Messers im Uhrzeigersinn mit einem Drehmomentschlüssel (nicht inbegriffen) an, um sicherzugehen, dass der Bolzen fest sitzt. Das empfohlene Drehmoment für den Messerbolzen ist 62,5~71,5 kg cm. Fehlerbehebung Problem Mögliche ursache Lösung Griff ist nicht in Position. Schlossschrauben sitzen nicht richtig. Stellen Sie die Griffhöhe ein und stellen sicher, dass die Schlosss- chrauben richtig sitzen. Rasenmäher startet nicht. Akkuladung ist niedrig. Laden Sie den Akku. Akku ist entweder nicht funktionsfähig oder kann nicht aufge- laden werden. Ersetzen Sie den Akku. Der Sicherheitsschlüssel ist nicht eingesteckt. Stecken Sie den Sicherheitsschlüssel ein. Rasenmäher schneidet das Gras un- gleichmäßig. Rasen ist holprig oder uneben oder Schnit- thöhe ist nicht richtig eingestellt. Stellen Sie die Räder auf eine höhere Position. Alle Räder müssen auf dieselbe Schnitthöhe gestellt werden, damit der Rasenmäher gleichmäßig schneidet. Rasenmäher mulcht nicht richtig. Nasses Schnittgut klebt an der Unterseite des Mähwerks. Warten Sie vor dem Mähen bis das Gras getrocknet ist. Problem Mögliche ursache Lösung Rasenmäher ist schwer zu schieben. Hohes Gras, Rückseite des Rasenmäherge- häuses und Messer werden durch dichtes Gras behindert oder die Schnitthöhe ist zu niedrig eingestellt. Vergrößern Sie die Schnitthöhe. Rasenmäher fängt das Gras nicht richtig auf. Schnitthöhe ist zu niedrig. Vergrößern Sie die Schnitthöhe. Nasses Schnittgut klebt an der Unterseite des Mähwerks. Warten Sie vor dem Mähen bis das Gras getrocknet ist. Rasenmäher vibriert bei ho- her Geschwin- digkeit Messer ist unsym- metrisch, übermäßig oder ungleichmäßig abgenutzt. Ersetzen Sie das Messer. Motorwelle ist ver- bogen. Schalten Sie den Motor aus, entfernen den Sicherheitsschlüssel und Akku, trennen die Stromerver- sorgung und untersuchen Sie den Rasenmäher auf Beschädigungen. Lassen Sie den Schaden von einer autorisierten Kundendienstzentrale beheben, bevor Sie den Motor erneut starten. Motor schaltet beim Mähen aus. Schnitthöhe ist zu niedrig. Vergrößern Sie die Schnitthöhe. Akku ist leer. Laden Sie den Akku.

• Wenn der Fehler nicht beseitigt ist, müssen Sie Ihren Händler und/oder den nächsten autorisierten Kundendienst aufsuchen. DE28 cramer.eu Technische Daten (82LM46S) EIGENSCHAFT WERT Typ Kabellos, akkubetrieben Spannung 82V Schnittbreite 46 cm Schnitthöhe 25 mm - 80 mm Leerlaufgeschwindigkeit 2800 rpm Eigenantriebsgeschwindigkeit 0.5-1.5 m/s Grasfangkorbvolumen 55 L Gewicht (Akku nicht im Lie ferumfang enthalten)

: 2.10 dB(A) Gemessener Schallleistungspegel L

= 85.72 dB(A) Garantierter Schallleistungspegel L

Technische Daten (82LM51S) EIGENSCHAFT WERT Typ Kabellos, akkubetrieben Spannung 82V Schnittbreite 51 cm Schnitthöhe 25 mm - 80 mm Leerlaufgeschwindigkeit 2800 rpm Eigenantriebsgeschwindigkeit 0.5-1.5 m/s Grasfangkorbvolumen 60 L Gewicht (Akku nicht im Lie ferumfang enthalten)

: 1.77 dB(A) Gemessener Schallleistungspegel L

= 88.19 dB(A) Garantierter Schallleistungspegel L

DE29 cramer.eu Technische Daten (82LM46) EIGENSCHAFT WERT Typ Kabellos, akkubetrieben Spannung 82V Schnittbreite 46 cm Schnitthöhe 25 mm - 80 mm Leerlaufgeschwindigkeit 2800 rpm Grasfangkorbvolumen 55 L Gewicht (Akku nicht im Lie ferumfang enthalten)

: 2.10 dB(A) Gemessener Schallleistungspegel L

= 85.72 dB(A) Garantierter Schallleistungspegel L

Ec Konformitätserklärung Hersteller: Changzhou Globe Co., Ltd. Adresse: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000 P.R.China Name und Adresse der Person, die autorisiert ist, die technische Akte zusammenzustellen: Name: Peter Söderström Adresse: Propellergatan 1, 211 15 Malmö, Sweden WIR ERKLÄREN IN EIGENER VERANTWORTLICHKEIT, DASS DIE MASCHINE Übersetzung der originalen Anleitungen Typ RASENMÄHER Marke Cramer Modell 82LM46S/ 82LM51S/ 82LM46 Seriennummer siehe Produkt-Typenschild gemäß diesen Normen und Richtlinien hergestellt wurde: Harmonisierte europäische Normen EN 60335-1; EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1;

EN 55014-2; ISO 11094

DE30 cramer.eu Und entspricht den wesentlichen Anforderungen folgender Richtlinien: Maschinenrichtlinie 2006/42/CE EMV-Richtlinie 2014/30/EU Richtlinie über Geräuschemission Richtlinie 2000/14/EC über Geräuschemissionen wie durch 2005/88/EC geändert Ted Qu Haichao Direktor Qualitätssicherung Changzhou, 22/07/2017 DE31 cramer.eu
