NAVODILA ZA UPORABO 82LM46S Cramer

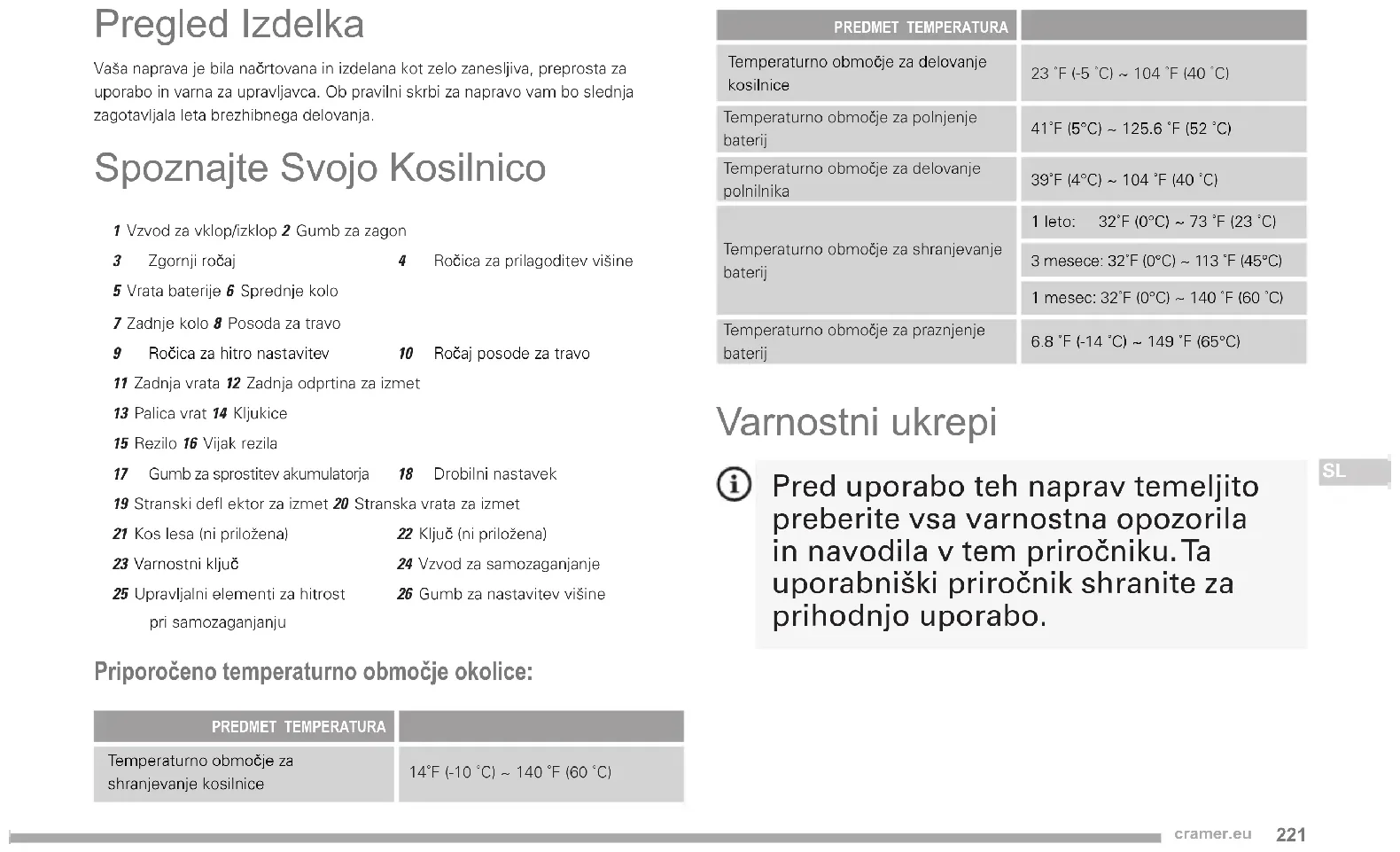

Pregled Izdelka Vaša naprava je bila načrtovana in izdelana kot zelo zanesljiva, preprosta za uporabo in varna za upravljavca. Ob pravilni skrbi za napravo vam bo slednja zagotavljala leta brezhibnega delovanja. Spoznajte Svojo Kosilnico 1 Vzvod za vklop/izklop 2 Gumb za zagon 3 Zgornji ročaj 4 Ročica za prilagoditev višine 5 Vrata baterije 6 Sprednje kolo7 Zadnje kolo 8 Posoda za travo 9 Ročica za hitro nastavitev 10 Ročaj posode za travo 11 Zadnja vrata 12 Zadnja odprtina za izmet13 Palica vrat 14 Kljukice15 Rezilo 16 Vijak rezila 17 Gumb za sprostitev akumulatorja 18 Drobilni nastavek 19 Stranski defl ektor za izmet 20 Stranska vrata za izmet21 Kos lesa (ni priložena)22 Ključ (ni priložena)23 Varnostni ključ24 Vzvod za samozaganjanje25 Upravljalni elementi za hitrost pri samozaganjanju26 Gumb za nastavitev višine Priporočeno temperaturno območje okolice: PREDMET TEMPERATURA Temperaturno območje za shranjevanje kosilnice14˚F (-10 ˚C) ~ 140 ˚F (60 ˚C)PREDMET TEMPERATURA Temperaturno območje za delovanje kosilnice23 ˚F (-5 ˚C) ~ 104 ˚F (40 ˚C)Temperaturno območje za polnjenje baterij 41˚F (5°C) ~ 125.6 ˚F (52 ˚C)Temperaturno območje za delovanje polnilnika 39˚F (4°C) ~ 104 ˚F (40 ˚C)Temperaturno območje za shranjevanje baterij 1 leto: 32˚F (0°C) ~ 73 ˚F (23 ˚C)3 mesece: 32˚F (0°C) ~ 113 ˚F (45°C)1 mesec: 32˚F (0°C) ~ 140 ˚F (60 ˚C)Temperaturno območje za praznjenje baterij 6.8 ˚F (-14 ˚C) ~ 149 ˚F (65°C) Varnostni ukrepi Pred uporabo teh naprav temeljito preberite vsa varnostna opozorila in navodila v tem priročniku. Ta uporabniški priročnik shranite za prihodnjo uporabo.222 cramer.eu

Te naprave so skladne z varnostnimi standardi CE ter direktivami o elektromagnetni združljivosti, strojih in nizki napetosti. Izobraževanje

• Pazljivo preberite navodila. Seznanite se s kontrolniki in pravilno uporabo naprave.

• Naprave nikoli ne smejo uporabljati otroci ali osebe, ki niso seznanjene z navodili za uporabo. Lokalni predpisi se morda nanašajo tudi na minimalno starost upravitelja.

• Ne kosite, če so v bližini ljudje, zlasti otroci, ali pa domače živali.

• Pomnite, da je upravitelj oz. uporabnik odgovoren za n sreče ali nevarnosti, ki se pripetijo ostalim ljudem ali njihovi lastnini. Priprava

• Med delovanjem stroja vedno nosite čvrsto obutev in dolge hlače. Stroja ne uporabljajte bosi ali ko imate obute sandale. Izogibajte se oblačilom, ki so ohlapna ali imajo viseče vrvice ali vezi.

• Temeljito preglejte območje uporabe naprave in odstranite vse predmete, ki jih naprava lahko izvrže.

• Pred vsako uporabo jo preglejte in se prepričajte, da rezila, vijaki rezila in sestavni deli rezalnika niso obrabljeni ali poškodovani. Obrabljene ali poškodovane dele zamenjajte v kompletih, da ohranite ravnovesje Zamenjajte poškodovane ali neberljive nalepke. Delovanje

• Vedno kosite prečno po pobočjih, nikoli gor in dol.223 cramer.eu

• Pri menjavanju smeri na pobočjih bodite še posebej previdni.

• Ne kosite preveč strmih pobočij.

• Bodite izjemno previdni pri vzvratnem premikanju ali vlečenju stroja proti sebi.

• Rezilo ustavite, če je treba napravo pri prečkanju površin, ki niso travnate, nagniti za prevoz, in če napravo prevažate na in iz območja, kjer kosite.

• Naprave nikoli ne uporabljajte, če so poškodovana varovala ali zaščite, ali če varnostne naprave, na primer deflektorji in/ali posode za travo, niso nameščene.

• Stroja ne zaženite, ko stojite pred odprtino za izmet.

• Na strojih z več rezili bodite previdni, saj lahko eno vrteče rezilo povzroči vrtenje drugih rezil.

• Bodite previdni pri nastavljanju naprave, da preprečite, da bi se prsti ujeli med premikajoča rezila in nepremične dele stroja.

OSEBI POSODITE TUDI TA NAVODILA. Odstranjevanje Odpadnih električnih izdelkov ne smete odlagati skupaj z ostalimi gospodinjskimi odpadki. Odnesite jih na predpisana zbirna mesta. Glede podrobnosti se posvetujte z lokalnimi oblastmi ali trgovcem. Ločeno zbiranje odpadnih izdelkov ter embalaže omogoča recikliranje materialov in njihovo ponovno uporabo. Vnovična uporaba recikliranih materialov preprečuje onesnaževanje okolja in zmanjša potrebo po surovinah.225 cramer.eu BatteriesLi-ion Na koncu življenjske dobe baterije zavrzite v skladu z okoljevarstvenimi zahtevami.Baterija vsebuje snov, ki je nevarna za vas in okolje. Zato je baterije treba zavreči ločeno na mestu, kjer sprejemajo litij-ionske baterije. Symbol SYMBOL

razume uporabniški priročnik. Opazovalci naj bodo varno odd- aljeni. Pazite na ostra rezila. Ko se mo- tor izklopi, se rezila še vedno vrtijo. Pred vzdrževalnimi deli odstranite varnostni ključ. Ne uporabljajte je na pobočjih z naklonom, večjim od 15°. Ved- no kosite prečno po pobočjih, nikoli gor in dol. Izognite se nevarnosti elek- tričnega udara. Počakajte, da se vsi sestavni deli naprave popolnoma ustavi- jo, preden se jih dotaknete. IPX4 Primerno za vse vremenske razmere Pred uporabo Varna uporaba tega izdelka zahteva razumevanje lastnosti in funkcij izdelka ter informacij v uporabniškem priročniku. Pred uporabo tega izdelka, se seznanite z vsemi funkcijami delovanja in varnostnimi predpisi.

Gumb za nastavitev višine omogoča nastavitev višinem rezanja.

Kosilnica je opremljena z drobilnim nastavkom, ki pokriva zadnjo odprtino za izmet, ki rezilu kosilnice omogoča rezanje in ponovno rezanje za bolj f i ne odrezke.

5. Stranski Deektor Za Izmet

Stranski de ektor za izmet na kosilnici uporabite, če je trava previsoka za drobljenje ali če je stranski izmet boljša izbira. Ostanki trave, ki nastanejo pri uporabi stranskega de ektorja za izmet, so vidno večji kot tisti, ki nastanejo pri uporabi drobilnega nastavka ali stranske drobilne plošče.

6. Stranska Vrata Za Izmet

Kosilnica je opremljena z vrati, ki pokrivajo stransko odprtino za izmet, ki rezilu za kosilnico omogoča rezanje in ponovno rezanje trave za bolj ne odrezke, če je nameščen drobilni nastavek, ali pa odrezke trave usmeri v zbiralno vrečo. Montaža OPOZORILO! Če so deli poškodovani ali manjkajo, izdelka ne uporabljajte, dokler deli niso zamenjani. Če ta izdelek uporabljate s poškodovanimi ali manjkajočimi deli, se lahko resno poškodujete. OPOZORILO! Ne skušajte spreminjati izdelka ali ustvarjati priključke, katerih uporabe na tem izdelku ne priporočamo. Vsako tako spreminjajte je zloraba in lahko privede do tveganj, ta pa do hudih osebnih poškodb. OPOZORILO! Ne vstavljajte akumulatorja ali varnostnega ključa pred zaključkom montaže in dokler niste pripravljeni na košnjo. V nasprotnem primeru se naprava lahko po nesreči vključi in povzroči hude osebne poškodbe. OPOZORILO! Da preprečite neželen zagon, ki lahko povzroči hude telesne poškodbe, med sestavljanjem vedno odstranite akumulator in varnostni ključ iz izdelka. OPOZORILO! Kosilnice nikoli ne uporabljajte brez nameščenih ustreznih zaščitnih naprav, ki delujejo. Nikoli ne uporabljajte kosilnice s poškodovanimi varnostnimi napravami. Če tega opozorila ne upoštevate, lahko pride do hudih osebnih poškodb. Odvijte in namestite zgornji ročaj. (glejte Sliko 2) 1 Pritisnite in držite ročico za hitro nastavitev, da sprostite ročaj iz zaklenjenega položaja za skladiščenje. 2 Premaknite zgornja ročaja v položaj za delovanje. Ročico lahko privzdignete ali spustite na položaj, ki vam najbolj ustreza. Izbirate lahko med 3 položaji. Sprostite ročici za hitro namestitev, da zgornji ročaj zaskoči v položaj. OPOMBA: Za pravilno montažo preverite, ali sta obe strani na istem položaju. Nameščanje Posode Za Travo (glejte Sliko 3) 1 Dvignite zadnja vrata za odstranjevanje. 2 Lovilnik trave dvignite za ročaj in ga namestite pod zadnja vrata za izmet,227 cramer.eu tako da se kljukice na lovilniku trave usedejo v palico na vratih.3 Spustite zadnja vrata za izmet. Pri pravilni namestitvi kljukice na lovilniku trave segajo iz odprtin na zadnjih vratih za izmet. Nameščanje Drobilnega Nastavka (glejte Sliko 4) 1 Dvignite in zadržite zadnja vrata za izmet. 2 Drobilni nastavek primite za ročaj in ga pod rahlim kotom vstavite, kot je prikazano.3 Drobilni nastavek potisnite tako, da se dobro zatakne.4 Spustite zadnja vrata za izmet. Nameščanje Stranskega Deektorja Za Izmet (glejte Sliko 5) OPOMBA: Ko uporabljate stranski defl ektor za izmet, ne namestite posodo za travo. Drobilni nastavek naj ostane nameš

en. 1 Dvignite stranska vrata za izmet.2 Kljukice na de ektorju poravnajte z zgibno palico na spodnji strani vrat. 3 Spustite deflektor, da se kljukice zaskočijo na zgibni palici vrat drobilnika. 4 Spustite deflektor in stranska vrata za izmet. Nastavljanje Višine Rezila (glejte Sliko 6) Privzeto so kolesa na kosilnici nastavljena na nizek položaj. Pred prvo uporabo kosilnice nastavite položaj rezila tako, da kar najbolje ustreza vaši travi. Običajno naj bi bila dolžina trave med 38 mm in 51 mm v hladnih mesecih ter med 51 mm in 70 mm v vročih mesecih.Prilagajanje višine rezila 1 Če želite dvigniti višino rezila, pritisnite gumb za nastavitev višine in dvignite kosilnico. 2 Če želite spustiti višino rezila, pritisnite gumb za nastavitev višine in spustite kosilnico. Delovanje OPOZORILO! Ne dovolite si, da bi bili zaradi dobrega poznavanja naprave nepazljivi. Zapomnite si, da lahko že trenutek nepazljivosti povzroči resno poškodbo. OPOZORILO! Vedno nosite zaščito za oči. Če tega ne storite, vam lahko v oko prileti predmet in povzroči resno poškodbo. OPOZORILO! Ne uporabljajte sestavnih delov ali pribora, ki ga ne priporoča proizvajalec te naprave. Uporaba nepriporočenih sestavnih delov ali pribora lahko povzroči resne telesne poškodbe. OPOZORILO! Vedno se prepričajte, da so deli kosilnice in rezilo nepoškodovani, ne manjkajo, so ravni in niso prekomerno obrabljeni. Če ta izdelek uporabljate s poškodovanimi ali manjkajočimi deli, se lahko resno poškodujete. OPOZORILO! Za popolna navodila za polnjenje glejte Navodila za uporabo baterije in polnilcev, ki so našteti v poglavju Tehnični podatki.228 cramer.eu

Nameščanje Baterije (glejte Sliko 7) 1 Dvignite in držite pokrov baterije privzdignjen. 2 Akumulator poravnajte z nosilcem akumulatorja na kosilnice. 3 Vstavite akumulatorja v dva predalčka za akumulator, da zaženete kosilnico. Ta kosilnica je opremljena s funkcijo samodejnega preklopa, ki omogoča, da drugi akumulator začne delovati, ko se prvi izprazni. 4 Pred uporabo preverite, ali se je gumb za sprostitev akumulatorja zaskočil na mestu in ali je akumulator povsem vstavljen in pritrjen v kosilnico. 5 Vstavite ključ baterije. 6 Če naprave ne nameravate uporabiti takoj, ne vstavljajte ključa baterije. 7 Zaprite vrata. Odstranjevanje Baterije (glejte Sliko 7) 1 Spustite vzvod za vklop/izklop, da se izdelek zaustavi. 2 Odprite vrata, da odprete prostor za baterijo. 3 Odstranite varnostni ključ. 4 Pritisnite gumb za sprostitev akumulatorja na kosilnici. Pri tem bo baterija nekoliko pogledala iz orodja. 5 RIz izdelka odstranite baterijo. Zagon /Zaustavitev Kosilnice (glejte Sliko 8) 1 Pritisnite in držite varnostni zaklepni gumb. 2 Povlecite ročico za lin navzgor do ročaja, da zaženete kosilnico, in spustite varnostni zaklepni gumb. 3 Za zaustavitev kosilnice krmilno ročico spustite. OPOMBA: Visok zvok in iskrenje se lahko pojavita, ko elektri

ajno. Funkcija samodejnega pospeška Ko kosilnica zazna visoko travo, se število obratov samodejno poveča, kar ohrani dobre rezultate košnje in zbiranja. Ko se kosilnica vrne na običajne pogoje košnje, se število obratov samodejno zmanjša na standardno število obratov, da se ohrani čas delovanja. Košnja S Samozaganjanjem (glejte Sliko 8) Vklop funkcije samozaganjanja: 1 Zaženite kosilnico. 2 Vzvod za samozaganjanje povlecite navzgor proti ročaju. Izklop funkcije samozaganjanja: 1 Spustite vzvod za samozaganjanje. Za nastavitev hitrosti pri funkciji samozaganjanja: 1 Povlecite ročico za prilagodljivo nastavljanje hitrosti proti simbolu zajca, da povečate hitrost. 2 Potisnite ročico za prilagodljivo nastavljanje hitrosti proti simbolu želve, da zmanjšate hitrost. Namigi Za Košnjo

• Prepričajte se, da na trati ni kamnov, palic, žic ali drugih predmetov, ki bi lahko poškodovali rezila kosilnice ali motor. Ne kosite prek količkov, ki označujejo posest, ali drugih kovinskih količkov. Take predmete lahko kosilnica izvrže v katero koli smer, s tem pa lahko upravitelju in ostalim povzroči resne telesne poškodbe.

• Za zdravo trato vedno odrežite eno tretjino ali manj celotne dolžine trave.

enjem pod kosilnico, kosilnico vedno ustavite, po akajte, da se rezila popolnoma ustavijo, in odstranite klju baterije. Uporaba Na Pobočjih OPOZORILO! Pobočja so pomembna predvsem zaradi tega, ker vam na njih lahko spodrsne, zaradi česar se lahko hudo poškodujete. Uporaba na pobočjih zahteva še posebno previdnost. Če se na pobočjih ne počutite dobro, jih ne kosite. Zaradi vaše varnosti ne poskušajte kositi pobočij, ki imajo naklon, večji od 15 stopinj. OPOZORILO! Med košnjo z naklonom navzgor ohranite lastni pogon pri nizki hitrosti.

• Bodite pozorni na luknje, brazde, kamenje, skrite predmete ali izbokline, zaradi katerih vam lahko spodrsne oz. se lahko spotaknete. Visoka trava lahko skrije predmete. Odstranite vse predmete, kot so kamni, veje ipd., ob katere se lahko spotaknete oz. katere lahko rezilo nevarno izvrže.
• Zdrs in padec lahko povzroči hude telesne poškodbe. Če vam zmanjkuje ravnotežja, takoj spustite vzvod za vklop/izklop.
• Ne pomikajte se poleg prepadov, jarkov ali strmih pobočij; lahko izgubite ravnotežje. Praznjenje Posode Za Travo (glejte Sliko 9) 1 Ustavite kosilnico, počakajte, da se rezilo popolnoma ustavi, in odstranite ključ baterije.2 Dvignite zadnja vrata. 3 Posodo za travo dvignite za ročaj, da jo odstranite iz kosilnice. 4 Odstranite odrezke trave.5 Dvignite zadnja vrata in ponovno namestite posodo za travo, kot je opisano v tem priročniku. Vzdrževanje OPOZORILO! Preden se lotite vzdrževanja, se prepričajte, da ste odstranili baterijo kosilnice in ključ baterije ter se izognite nenamernemu zagonu kosilnice in morebitnim hudim telesnim poškodbam. OPOZORILO! Za preprečitev nenamernega zagona ali nepooblaščene uporabe je brezžična kosilnica opremljena z odstranljivim varnostnim ključem. Da popolnoma onemogočite kosilnico, morate varnostni ključ odstraniti in hraniti stran od kosilnice ter izven dosega otrok. OPOZORILO! Pri servisiranju uporabljajte le odobrene nadomestne dele. Uporaba drugih delov lahko povzroči nevarnost ali škodo na izdelku. OPOZORILO! V motorju in prostoru baterije ne sme biti trave, listja ali odvečnih maščob. To bo zmanjšalo nevarnost požara. Splošno Vzdrževanje Pred vsako uporabo izdelek preglejte, da ni poškodovan, da ni manjkajočih ali slabo pritrjenih delov (vijaki, matice, pokrovčki, itn.). Varno pritrdite vsa pritrdila in pokrovčke in izdelka ne uporabljajte, dokler ne zamenjate vseh manjkajočih ali poškodovanih delov. Za pomoč pokličite servisni center CRAMER tools. Pri čiščenju plastičnih delov se izogibajte topilom. Ve čina plastičnih delov je zelo dovzetna za poškodbe s strani različnih vrst raztopil. Za odstranjevanje prahu, umazanije, olja, masti itd. uporabite čiste krpe.230 cramer.eu

OPOZORILO! Za čim manjše tveganje škode in nevarnosti, orodja nikoli ne čistite s tlačnim čistilnikom ali pod tekočo vodo. OPOZORILO! Shranjujte samo v notranjih prostorih. Vedno odstranite baterijo iz kosilnice in polnilnika, če boste orodje očistili ali shranili. OPOZORILO! Zavorna tekočina, gorivo, izdelki na osnovi nafte, prodirajoče olje ipd. nikoli ne smejo priti v stik s plastičnimi deli. Kemikalije lahko plastiko poškodujejo, oslabijo ali uničijo, kar lahko povzroči hude telesne poškodbe. Redno preverjajte privitost matic in vijakov ter tako zagotovite varno uporabo kosilnice. Občasno obrišite kosilnice s suho krpo, Ne uporabljajte vode. Ne uporabljajte vode. Mazanje Vsi ležaji v tem izdelku so podmazani z zadostno količino visokokakovostnega maziva, ki ob normalnih delovnih pogojih zdrži celotno življenjsko obdobje izdelka. Zato dodatno mazanje ni potrebno. OPOZORILO! Kadar izvajate vzdrževalna dela na rezilu, si vedno roke zaščitite z močnimi rokavicami, lahko pa robove rezil prekrijete s krpo oz. podobnim materialom. Če se dotaknete rezila, lahko to povzroči hude telesne poškodbe. OPOZORILO! Ne mažite delov kolesa. Mazanje lahko povzroči odpoved kolesnih sestavnih delov med uporabo, kar lahko povzroči hude telesne poškodbe upravljavca in/ ali poškodbe kosilnice ali lastnine. Menjava Rezila (glejte Sliko 10-11) OPOMBA: Uporabite samo pooblaš

Ročaj ni v ustreznem položaju. Nosilni vijaki niso pravilno nameščeni. Nastavite višino ročaja in se prepričajte, da so nosilni vijaki pravilno nameščeni. Kosilnica se ne zažene. Baterija je slabo napolnjena. Napolnite baterijo. Baterija ne deluje ali pa se je ne da napolniti. Zamenjajte baterijo. Varnostni ključ ni vstavljen. Vstavite varnostni ključ. Kosilnica travo kosi neenakomerno. Trata je neobdelana ali neravna ali pa višina rezanja ni ustrezno nastavljena. Kolesa pomaknite v višji položaj. Za enakomerno košnjo morajo biti vsa kolesa naravnana na isto višino. Kosilnica ne drobi pravilno. Drobci mokre trave so se nalepili na spodnjo stran pokrova. Pred košnjo počakajte, da se trava posuši. Kosilnico je težko potiskati. Visoka trava, zadnji del ohišja in rezila se vleče po težki travi, ali pa je višina košnje prenizka. Dvignite višino košnje.

• Če napaka ni odpravljena, je treba obiskati vašega distributerja in/ali najbližji pooblaščen servis.232 cramer.eu

: 1.77 dB(A) Izmerjena raven zvočne moči L

: 2.10 dB(A) Izmerjena raven zvočne moči L

: 2.10 dB(A) Izmerjena raven zvočne moči L

In je v skladu z bistvenimi zahtevami naslednjih direktiv: Direktiva o strojih 2006/42/CE234 cramer.eu
