82LM46S - Zāles pļāvējs Cramer - Bezmaksas lietošanas instrukcija

LIETOŠANAS INSTRUKCIJA 82LM46S Cramer

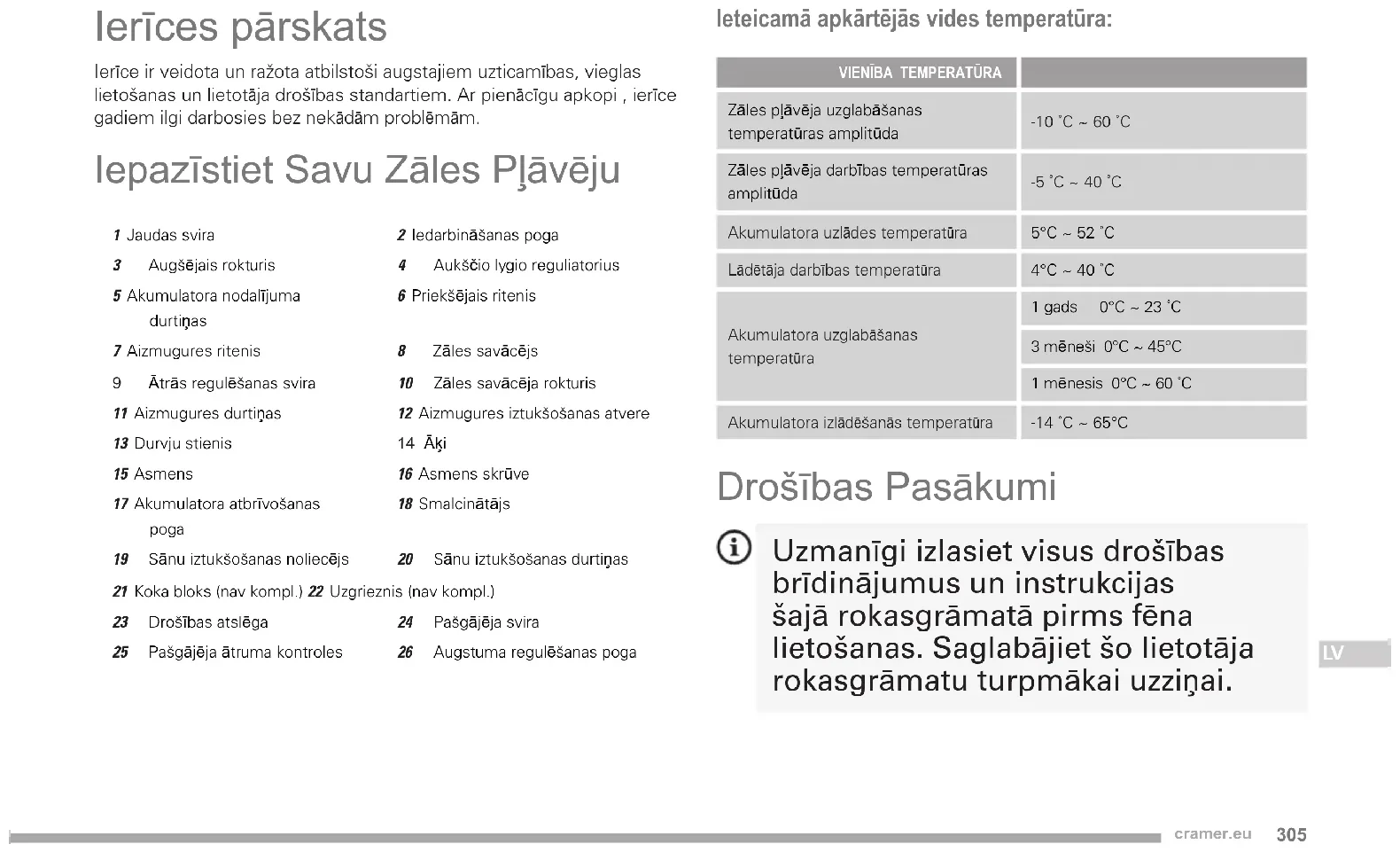

cramer.eu Ierīces pārskats Ierīce ir veidota un ražota atbilstoši augstajiem uzticamības, vieglas lietošanas un lietotāja drošības standartiem. Ar pienācīgu apkopi , ierīce gadiem ilgi darbosies bez nekādām problēmām. Iepazīstiet Savu Zāles Pļāvēju 1 Jaudas svira2 Iedarbināšanas poga 3 Augšējais rokturis 4 Aukščio lygio reguliatorius 5 Akumulatora nodalījuma durtiņas6 Priekšējais ritenis7 Aizmugures ritenis 8 Zāles savācējs 9 Ātrās regulēšanas svira 10 Zāles savācēja rokturis 11 Aizmugures durtiņas12 Aizmugures iztukšošanas atvere13 Durvju stienis14 Āķi15 Asmens16 Asmens skrūve17 Akumulatora atbrīvošanas poga 18 Smalcinātājs 19 Sānu iztukšošanas noliecējs 20 Sānu iztukšošanas durtiņas 21 Koka bloks (nav kompl.) 22 Uzgrieznis (nav kompl.) 23 Drošības atslēga 24 Pašgājēja svira 25 Pašgājēja ātruma kontroles 26 Augstuma regulēšanas poga Ieteicamā apkārtējās vides temperatūra:

Zāles pļāvēja uzglabāšanas temperatūras amplitūda-10 ˚C ~ 60 ˚C Zāles pļāvēja darbības temperatūras amplitūda-5 ˚C ~ 40 ˚CAkumulatora uzlādes temperatūra 5°C ~ 52 ˚C Lādētāja darbības temperatūra 4°C ~ 40 ˚CAkumulatora uzglabāšanas temperatūra 1 gads 0°C ~ 23 ˚C3 mēneši 0°C ~ 45°C1 mēnesis 0°C ~ 60 ˚C Akumulatora izlādēšanās temperatūra -14 ˚C ~ 65°C Drošības Pasākumi Uzmanīgi izlasiet visus drošības brīdinājumus un instrukcijas šajā rokasgrāmatā pirms fēna lietošanas. Saglabājiet šo lietotāja rokasgrāmatu turpmākai uzziņai.LV

cramer.eu Šie fēni atbilst CE drošības standartiem un direktīvām, kas attiecas uz elektromagnētisko savietojamību, ierīcēm un zemu spriegumu. Apmācība

• Uzmanīgi izlasiet instrukcijas. Iepazīstieties ar vadības ierīcēm un pareizu ierīces izmantošanu.

• Neļaujiet šo iekārtu lietot bērniem vai cilvēkiem, kuri nav izlasījuši šīs instrukcijas. Vietos įstatymai gali apriboti įrengimo operatoriaus amžių.

• Nepļaujiet, ja blakus atrodas cilvēki, īpaši bērni vai mājdzīvnieki.

• Turėkite omenyje, kad operatorius arba vartotojas yra atsakingas už nelaimingus atsitikimus arba kitiems asmenims ar jų turtui sukeltą pavojų. Sagatavošana

• Darbojoties ar ierīci, vienmēr velciet atbilstošus apavus un garas bikses. Nedarbiniet ierīci, kamēr esat ar plikām kājām vai apaviem ar atvērtu purngalu. Izvairieties no vaļīgām drēbēm vai no plandošiem diegiem un striķiem pie tām.

• Rūpīgi pārbaudiet apkārtni, kurā ierīce tiks izmantota, un atbrīvojieties no jebkādiem objektiem, kurus ierīce varētu aizskart.

• Pirms lietošanas vienmēr apskatiet, vai asmeņi, asmeņu skrūves un griezēja mezgls nav izdilis vai bojāts. Nomainiet nokalpojušās vai bojātās detaļas pret jauniem komplektiem, lai saglabātu nolietošanās līdzsvaru. Nomainiet bojātās vai nesalasāmās etiķetes. Lietošana

• Vienmēr pļaujiet tikai dienas gaismā vai labā mākslīgajā apgaismojumā.

• Izvairieties no ierīces izmantošanas slapjā zālē.

• Vienmēr pārbaudiet, kas atrodas zem kājām un stāvās nogāzēs.LV

• Ejiet, nekādā gadījumā neskrieniet.

• Nepļaujiet pārāk stāvas nogāzes.

• Esiet īpaši piesardzīgi, braucot ar pļaujmašīnu atpakaļgaitā vai raujot to sev klāt.

• Apturiet asmeni (-ņus), ja ierīce jānoliec pārvietošanai pār citu materiālu virsmām, izņemot zāli, un pārvietojot ierīci uz pļaušanas zonu un atpakaļ.

• Nekad nedarbiniet ierīci ar bojātu aizsargu vai ekrānu vai bez uzstādītām drošības ierīcēm, piemēram, noliecēja un/vai zāles uztvērēja.

• Uzmanīgi ieslēdziet motoru, ievērojot instrukcijā sniegtos norādījumus, atrodoties pēdas attālumā no asmeņa(- iem).

• Neceliet ierīci, ieslēdzot to, izņemot tad, ja ierīci nepieciešams pacelt, lai to iedarbinātu. Tādā gadījumā neceliet to vairāk nekā patiešām nepieciešams, kā arī celiet tikai to daļu, kas atrodas tālāk no lietotāja.

• Neiedarbiniet ierīci, stāvot sānu atveres priekšā.

• Nelieciet rokas un kājas rotējošo daļu tuvumā vai zem tām. Vienmēr turiet sānu atveri brīvu.

• Nepārvietojiet ierīci, kamēr darbojas tās jaudas avots.

• Apturiet ierīci, noņemiet atspējošanas ierīci un akumulatoru. Pārliecinieties, ka visas kustīgās daļas ir pilnībā apturētas - kad vien atstājat ierīci - pirms aizsprostojumu vai sanešu tīrīšanas, - pirms pārbaudes, tīrīšanas vai darba ar ierīci - kad aizskarts kāds svešķermenis. Pārbaudiet, vai ierīcei nav radušies bojājumi; salabojiet bojātās vietas pirms ierīces ieslēgšanas un izmantošanas;LV

• Ja ierīce sāk neparasti vibrēt (nekavējoties pārbaudiet), - Pārbaudiet, vai nav radušies bojājumi. - Nomainiet vai salabojiet bojātās detaļas. - Pārbaudiet un pievelciet atskrūvējušās daļas. Tehniskā Apkope Un Uzglabāšana

• Glabājiet visus uzgriežņus, bultskrūves un skrūves cieši pieskrūvētus, lai pārliecinātos, ka ierīce ir drošā darba stāvoklī.

• Pastoviai tikrinkite, ar žolės gaudytuvas nėra susidėvėjęs ar sugedęs.

• Uzmanieties, izmantojot ierīces ar vairākiem asmeņiem, jo viena asmeņa rotācija var izraisīt arī pārējo asmeņu rotēšanu.

• Uzmanieties, lai mašīnas noregulēšanas laikā jūsu pirksti neiesprūstu starp mašīnas nekustīgajām daļām un kustīgajiem asmeņiem.

• Pirms uzglabāšanas vienmēr ļaujiet motoram atdzist.

• Asmeņu apkopes laikā atcerieties, ka, lai gan barošanas avots ir izslēgts, asmeņus joprojām var kustināt.

• Drošības nolūkos nomainiet nokalpojušās un bojātās detaļas. Izmantojiet tikai oriģinālas rezerves daļas un piederumus.

cramer.eu Utilizācija Elektriskos produktus nevajadzētu izmest kopā ar mājsaimniecības atkritumiem. Lūdzu, izmantojiet iespēju nodot atkārtotai lietošanai, kur tas iespējams. Sazinieties ar vietējo pašvaldību vai mazumtirgotāju, lai uzzinātu par šādu iespēju. Atsevišķa izmantoto preču un iepakojumu savākšana ļaut materiālus pārstrādāt un izmantot vēlreiz. Pārstrādātu materiālu atkārtota izmantošana novērš vides piesārņojumu un samazina jaunu izejvielu pieprasījumu. BatteriesLi-ion Pēc akumulatoru nolietošanās, atbrīvojieties no tiem domājot par mūsu vidi. Akumulators satur vielas, kas ir bīstamas jums un videi. To ir jānoņem un tas ir atsevišķi jānogādā iestādē, kas pieņem litija jonu akumulatorus. Simboli Simboli

PASKAIDROJUMS Lietotājam jāizlasa un jāizprot lietošanas rokasgrāmata, pirms lietot šo izstrādājumu. Klātesošie nedrīkst atrasties darba zonas tuvumā. Uzmanieties no asiem as- meņiem. Asmeņi turpina griez- ties pēc mot-ora izslēgšanas. Pirms tehniskās apkopes izņemi- et drošības atslēgu. Nedarbiniet slīpumā, kas ir lielāks par 15 . Pjaukite skersai šlaitų, niekada nepjaukite aukš- tyn ir žemyn. Sargieties no elektriskā trieciena briesmām.LV

cramer.eu Gaidiet, kamēr visas ierīces detaļas būs pilnīgi apstājušās, pirms pieskarties tām. IPX4 Izturīgs visos laikapstākļos Pirms ierīces izmantošanas Drošai šīs ierīces izmantošanai ir nepieciešama izpratne par ierīces funkcijām un lietotāja rokasgrāmatu. Pirms ierīces izmantošanas iepazīstieties ar visām darbības funkcijām un drošības noteikumiem.

1. Pievienojiet zāles savākšanas tvertni

Zāles savācējs savāc zāles atgriezumus un neļauj tos pļaušanas laikā izsviest pār jūsu mauriņu.

2. Noregulējiet pļaušanas augstumu

Augstuma regulēšanas poga veic griešanas augstuma regulēšanu.

3. Drošības atslēga un akumulators

Akumulatoru un drošības atslēgu nepieciešams ievietot pirms zāles pļāvēja iedarbināšanas. Pārliecinieties, ka akumulatori ir pilnībā uzlādēti.

Jūsu zāles pļāvējs ir aprīkots ar smalcinātāju, kas aizsedz aizmugures iztukšošanas atveri un ļauj zāles pļāvēja asmenim nogriezt un apgriezt zāli sīkākiem atgriezumiem.

5. Sānu Iztukšošanas Noliecējs

Lietojiet zāles pļāvēja sānu iztukšošanas noliecēju, ja zāle ir pārāk gara, lai sasmalcinātu, vai priekšroka tiek dota sānu iztukšošanai. Zāles atgriezumi, kas veidojas, lietojot sānu iztukšošanas noliecēju, ir ievērojami lielāki nekā tie, kas veidojas lietojot smalcinātāju un sānu smalcināšanas plātni.

6. Sānu Iztukšošanas Durtiņas

Jūsu zāles pļāvējs ir aprīkots ar durtiņām, kas aizsedz sānu iztukšošanas atveri un ļauj zāles pļāvēja asmenim nogriezt un vēlreiz nogriezt zāli sīkākiem atgriezumiem, ja ir ieslēgts smalcinātājs vai citādi savākti zāles atgriezumi savācējā. Montāža BRĪDINĀJUMS! Nenaudokite prietaiso, jei trūksta detalių ar jos yra apgadintos tol, kol jos nebus pakeistos. Izstrādājuma ar bojātām vai trūkstošām detaļām lietošana var izraisīt smagus ievainojumus. BRĪDINĀJUMS! Nemēģiniet pārveidot šo izstrādājumu vai izveidot piederumus, kas nav ieteikti lietošanai ar š izstrādājumu. Bandymas jas keisti ar modi kuoti laikoma netinkamu naudojimu, galinčiu sukelti pavojingą situaciją ir jus rimtai sužeisti. BRĪDINĀJUMS! Neievietojiet akumulatoru vai drošības atslēgu, kamēr montāža nav pilnībā pabeigta un ierīce ir gatava darbam. Ja neievērosiet šo prasību, tad var notikt nejauša ierīces ieslēgšanās un Jūs varat gūt nopietnus ievainojumus.LV

cramer.eu BRĪDINĀJUMS! Lai novērstu nejaušu iedarbināšanu, kas varētu izraisīt nopietnus savainojumus, montāžas laikā vienmēr izņemiet akumulatoru un drošības atslēgu no ierīces. BRĪDINĀJUMS! Nekad nedarbiniet pļaujmašīnu bez uzstādītām un darba kārtībā esošām atbilstošajām drošības ierīcēm. Niekada nedirbkite žoliapjove su sugadintomis apsaugos priemonėmis. Naudodamiesi prietaisu esant ne visoms ar apgadintoms detalėms, galite rimtai susižeisti. Augšējā roktura atlocīšana un noregulēšana (skatiet

1 Nospiediet un turiet ātrās noregulēšanas sviru, lai atlaistu rokturi no bloķētas pozīcijas. 2 Novietojiet augšējos rokturus darba pozīcijā. Jūs varat pacelt vai nolaist rokturi sev ērtā pozīcijā. Iespējams izvēlēties starp 3 pozīcijām. Atlaidiet ātrās regulēšanas sviras, lai nobloķētu augšējo rokturi pozīcijā. PIEZ

ME: Nodrošiniet, ka abas puses ir iestat tas vien

Zāles Savācēja Uzstādīšana (skatiet 3. Attēlu) 1 Pakelkite galinio išmetimo angos dangtį. 2 Paceliet zāles uztvērēju aiz tā roktura un novietojiet zem aizmugurējām izejas durtiņām tā, lai tas nostiprinās uz zāles uztvērēja durtiņu izciļņiem. 3 Atlaidiet aizmugurējās izejas durtiņas. Ja pareizi uzstādīts, zāles uztvērēja atvērums būs vienā garumā ar aizmugures izejas durtiņām. Smalcinātāja Uzstādīšana (skatiet 4. Attēlu) 1 Paceliet un pieturiet aizmugures iztukšošanas durtiņas. 2 Satveriet smalcinātāja rokturi un ievietojiet to šaurā leņķī, kā parādīts attēlā. 3 Stingri spiediet smalcinātāju vietā. 4 Nolaidiet aizmugures iztukšošanas durtiņas. Sānu Iztukšošanas Noliecēja Uzstādīšana (skatiet 5. Attēlu) PIEZ

tam. 1 Paceliet sānu iztukšošanas durtiņas. 2 Savietojiet āķus uz noliecēja ar eņģu stieni durvju apakšpusē. 3 Laidiet uz leju noliecēju, līdz āķi ir nostiprināti uz smalcinātāja durvju eņģu stieņa. 4 Atbrīvojiet noliecēju un sānu iztukšošanas durtiņas. Geležtės Aukščio Nustatymas (skatiet 6. Attēlu) Transportavimo metu žoliapjovės ratai nustatyti į žemo pjovimo padėtį. Prieš pirmą kartą naudojant žoliapjovę sureguliuokite pjovimo padėtį pagal jums tinkamiausią pievos aukštį. Vidējam mauriņam jābūt starp 38 mm un 51 mm aukstajos mēnešos un starp 51 mm un 70 mm siltajos mēnešos. Lai regulētu asmens augstumu 1 Lai paceltu augstāk asmeni, nospiediet augstuma regulēšanas pogu un paceliet pļāvēju.. 2 Lai pazeminātu asmeni, nospiediet augstuma regulēšanas pogu un nolaidiet pļāvēju.LV

cramer.eu Ekspluatācija BRĪDINĀJUMS! Nepieļaujiet, lai iemaņas darbā ar šo produktu padarītu jūs neuzmanīgus. Atcerieties, ka viens neuzmanīb. BRĪDINĀJUMS! Vienmēr lietojiet aizsargbrilles. Ja tas netiek ievērots, jūsu acīs var lidot objekti, rezultātā nodarot nopietnas traumas. BRĪDINĀJUMS! Neizmantojiet piederumus, kas nav paredzēti lietošanai ar šo produktu. Šim produktam neparedzētu piederumu lietošana var izraisīt nopietnas traumas. BRĪDINĀJUMS! Pirms lietošanas vienmēr pārbaudiet zāles pļāvēju, vai netrūkst un nav bojātas vai pārlieku nodilušas detaļas vai asmeņi. Izstrādājuma ar bojātām vai trūkstošām detaļām lietošana var izraisīt smagus ievainojumus. BRĪDINĀJUMS! Pilnu uzlādes instrukciju skatiet speci kāciju sadaļā norādītajā akumulatoru un lādētāju operatora rokasgrāmatā. Lai Uzstādītu Akumulatoru (skatiet 7. Attēlu) 1 Paceliet un pieturiet akumulatora pārsegu. 2 Savienojiet akumulatoru ar zāles pļāvēja akumulatora protu. 3 Ievietojiet akumulatorus divos akumulatoru nodalījumos, lai iedarbinātu zāles pļāvēju. Šis zāles pļāvējs ir aprīkots ar automātisko slēdža funkciju, kas ļauj darboties otram akumulatoram, ja pirmais ir izlādējies. 4 Pārliecinieties, ka akumulatora atbrīvošanas poga ir vietā un ka akumulators ir pilnībā ievietots un nostiprinātā zāles pļāvējā pirms sākat darbību. 5 Ievietojiet baterijas atslēgu. 6 Ja ierīce uzreiz netiks lietota, tad neievietojiet baterijas atslēgu. 7 Aizveriet durtiņas. Lai Izņemtu Akumulatoru (skatiet 7. Attēlu) 1 Atlaidiet jaudas sviru, lai apturētu ierīci. 2 Atveriet baterijas nodalījuma durvis, lai piekļūtu baterijas nodalījumam. 3 Izņemiet drošības atslēgu. 4 Nospiediet akumulatora atbrīvošanas pogu uz zāles pļāvēja. Tas radīs akumulatora pacelšanos nedaudz uz augšu.5 Izņemiet akumulatoru no ierīces. Žoliapjovės Įjungimas/Išjungimas (skatiet 8. Attēlu) 1 Nospiediet un turiet bloķēšanas pogu. 2 Pavelciet jaudas sviru uz augšu līdz rokturim, lai iedarbinātu zāles pļāvēju, tad atlaidiet bloķēšanas bloku. 3 Lai apturētu pļāvēju, atbrīvojiet slēdža kontroles sviru. PIEZ

cramer.eu Automātiskā paātrināšanas funkcija Zāles pļāvējam sastopoties ar garu zāli, apgriezieni minūtē tiks automātiski palielināti, lai uzturētu labus pļaušanas un savākšanas rezultātus. Atgriežoties normālos pļaušanas iestatījumos, arī apgriezieni minūtē atgriezīsies standarta variantā, lai ietaupītu darbības laiku. Pļaušanas Ar Pašgājēju (skatiet 8. Attēlu) Lai ieslēgtu pašgājēja funkciju: 1 Iedarbiniet zāles pļāvēju. 2 Velciet pašgājēja sviru uz augšu līdz rokturim. Lai izslēgtu pašgājēja funkciju: 1 Atlaidiet pašgājēja sviru. Lai pielāgotu pašgājēja funkcijas ātrumu: 1 Lai palielinātu ātrumu, velciet ātruma pielāgošanas sviru truša simbola virzienā. 2 Lai samazinātu ātrumu, spiediet ātruma pielāgošanas sviru uz leju bruņurupuča simbola virzienā. Pjovimo Patarimai

• Pārliecinieties, ka zālienā nav akmeņu, žagaru, vadu un citu priekšmetu, kas var sabojāt zāles pļaujmašīnas asmeņus vai motoru. Nepļaujiet virs īpašuma atzīmes mietiņiem vai citiem metāla statņiem. Tokius objektus žoliapjovė gali atsitiktinai užkabinti ir mesti į bet kurią pusę bei sukelti rimtus sužalojimus operatoriui ir kitiems asmenims.

• Lai zālājs būtu veselīgs, vienmēr no kopējā zāles garuma nogrieziet vienu trešdaļu vai mazāk.

• Jaunai vai biezai zālei var būt nepieciešams šaurāks pļaušanas platums vai lielāks pļaušanas augstums.

• Ja jūs sākat zaudēt līdzsvaru, tad nekavējieties atlaidiet jaudas sviru.

• Nepjaukite žolės prie staigių nuolydžių, griovių ar krantinių.Galite paslysti ar prarasti pusiausvyrą. Zāles Savācēja Iztukšošana (skatiet 9. Attēlu) 1 Apturiet pļāvēju, ļaujiet asmeņiem pilnībā apstāties, tad izņemiet baterijas atslēgu. 2 Paceliet aizmugures durtiņas. 3 Paceliet zāles uztvērēju aiz roktura, lai noņemtu no zāles pļaujmašīnas. 4 Išvalykite žolės gaudytuvą. 5 Paceliet aizmugures durtiņas un uzstādiet atpakaļ zāles uztvērēju, kā iepriekš rokasgrāmatā aprakstīts.LV

cramer.eu Apkope BRĪDINĀJUMS! Pirms veicat jebkādu tīrīšanu pārliecinieties, ka pļāvēja baterija un baterijas atslēga ir atvienoti, lai izvairītos no nejaušas pļāvēja iedarbināšanas vai nopietniem ievainojumiem. BRĪDINĀJUMS! Lai izvairītos no nejaušas iedarbināšanas vai nesankcionētas izmantošanas, bezvadu zāles pļāvējs ir aprīkots ar atvienojamu drošības atslēgu. Lai pilnībā atslēgtu zāles pļāvēju, drošības atslēgu nepieciešams izņemt un glabāt prom no pļāvēja, kur bērni tai nevar piekļūt. BRĪDINĀJUMS! Veicot apkopi, izmantojiet tikai licencētas rezerves daļas. Kitų detalių naudojimas gali sukelti pavojų ar sugadinti prietaisą. BRĪDINĀJUMS! Turiet motora un akumulatora nodalījumus tīrus no zāles, lapām vai pārliekām smērvielām. Tas palīdzēs samazināt aizdegšanās risku. Bendra Priežiūra Pirms katras lietošanas pārbaudiet visu izstrādājumu, vai, piemēram, skrūves, uzgriežņi, bultas, vāciņi utt. nav bojāti, nokrituši vai vaļīgi. Stingri pievelciet visus stiprinājumus un vākus un nedarbiniet izstrādājumu, kamēr bojātās vai trūkstošāsdetaļas ir nomainītas. Lūdziet palīdzību pa telefonu CRAMER tools klientu dienestā. Tīrot plastmasas detaļas, nelietojiet šķīdinātājus. Komerciniai tirpikliai lengvai pažeidžia daugelį plastikinių dalių paviršių ir gali jas apgadinti. Lietojiet tīru audumu, lai notīrītu netīrumus, putekļus, smērvielas u.c. BRĪDINĀJUMS! Lai samazinātu bojājuma un apdraudējuma risku, nekādā gadījumā netīrīt darbarīku ar spiediena mazgātāju vai zem tekoša ūdens. BRĪDINĀJUMS! Uzglabāt tikai iekštelpās. Zāles pļāvēja tīrīšanas vai uzglabāšanas gadījumā vienmēr izņemt no darbarīka akumulatoru un lādētāju. BRĪDINĀJUMS! Neļaujiet bremžu šķidrumam, benzīnam, naftas produktiem, smērvielām u.c. saskarties ar plastmasas detaļām. Ķīmiskās vielas var sabojāt, pavājināt vai iznīcināt plastmasu, izraisot smagu personas ievainojumu. Užtikrinant saugų žoliapjovės darbą pastoviai tikrinkite visas veržles ir varžtus, ar jie tinkamai suveržti.Retkarčiais švariai nuvalykite sausu skuduru. Nenaudokite vandens. Tepimas Kad įrankis ilgai veiktų normalioms darbo sąlygoms, visi šio įrankio guoliai tepami užpilant pakankamą kiekį aukštos kokybės tepalo. Todėl daugiau jo tepti nebereikės. BRĪDINĀJUMS! Visada saugokite rankas.Taisydami geležtes dėvėkite storas pirštines ir/ar apvyniokite pjovimo geležtės kraštus skudurais ir kita medžiaga. Saskaršanās ar asmeni var izraisīt smagus ievainojumus.LV

cramer.eu BRĪDINĀJUMS! Netepkite šių ratų komponentų tepalu. Eļļošana var izraisīt riteņu detaļu nepareizu darbību, kas var radīt smagus operatora ievainojumus un/vai zāles pļāvēja vai īpašuma bojājumus. Pjovimo Geležtės Pakeitimas (skatiet 10-11. Attēlu) PIEZ

ME: Izmantojiet tikai atz tus rezerves asme us. Nomainiet izdilušos vai boj tos asme us un skr ves, lai saglab tu simetriju. 1 Izslēdziet dzinēju un izņemiet drošības atslēgu. Ļaujiet asmenim pilnībā apstāties.2 Noņemiet akumulatoru.3 Apsukite žoliapjovę. 4 Įsprauskite medžio gabalą tarp geležtės ir žoliapjovės dugno, kad geležtė neužsivestų. 5 Atskrūvējiet asmens skrūvi, griežot to pulksteņrādītāja virzienā (skatoties no zāles pļāvēja apakšas), izmantojot 27 mm uzgriežņatslēgu vai uzmavu (nav pievienota). 6 Noņemiet asmens skrūvi un asmeni. 7 Novietojiet jaunu asmeni uz vārpstas. Nodrošiniet, ka asmens ir pareizi novietots tā, lai vārpstas centrs iet caur asmens caurumu un divi asmens statņi uz ventilatora ir attiecīgajos asmens caurumos. Pārliecinieties, ka tas ir uzstādīts ar izliekumu uz augšu, pret pļāvēja korpusu un ne uz leju. Ja pareizi novietots, asmenim ir jāpieguļ pie ventilatora. 8 Izveriet asmens skrūvi caur vārpstu un nostipriniet to ar pirkstiem. 9 Pievelciet asmens uzgriezni pulksteņrādītāju kustības virzienā, lietojot griezes momenta uzgriežņu atslēgu (nav komplektā), lai nodrošinātu, ka bultskrūve ir pareizi pievilkta. Ieteicamais asmens uzgriežņa griezes moments ir 62,5~71,5 kgf cm (350-400 in. lb). Problēmu Novēršana GEDIMAS IESPĒJAMAIS CĒLONIS RISINĀJUMS*Rokturis nav vietā.Rāmja skrūves nav pareizi ievietotas.Noregulējiet roktura augstumu un pārbaudiet, vai rāmja skrūves ir pareizi ievietotas.Zāles pļāvēju nevar iedarbināt.Akumulators ir gandrīz izlādējies.Uzlādējiet akumulatoru.Akumulators ir nelietojams vai to nevar uzlādēt.Nomainiet akumulatoru.Drošības atslēga nav ievietota.Ievietojiet drošības atslēgu.Zāles pļāvējs pļauj zāli nelīdzeni.Zāliens ir raupjš vai nelīdzens vai griešanas augstums nav pareizi iestatīts. Paceliet riteņus augstākā stāvoklī. Lai zāles pļāvējs pļautu līdzeni, visi riteņi jānoregulē vienādam pļaušanas augstumam.Zāles pļāvējs kārtīgi nesasmalcina zāli.Mitras zāles atgriezumi pielīp pie ierīces apakšpuses.Pirms pļaušanas gaidiet, kamēr zāle nožūst.Zāles pļāvēju ir grūti stumt.Aukšta žolė, užpakalinė žoliapjovės korpuso dalis ir geležtė įsivelia į tankią žolę arba pjovimo aukštis per žemas.Palieliniet griešanas augstumu.Tehniskie Dati (82LM46S)

Veids Bezvadu, darbināms ar akumulatoru Dzinējs 82V Griezuma platums 46 cm Griešanas augstums 25 mm - 80 mm Greitis be apkrovimo 2800 rpm Pašgājēja ātrums 0.5-1.5 m/s Zāles savācēja ietilpība 55 L Svars (Baterijas pakete nav iekļauta) 31.9 kg Baterijas pakete 82V220G/82V430G/82V220/82V430 Lādētājs 82C1G/82C2/82C6 Skaņas spiediena līmenis 65.72 dB(A), K

: 2.10 dB(A) Izmērītais skaņas jaudas līmenis L

= 85.72 dB(A) Garantētais skaņas jaudas līmenis L

= 87.82 dB(A) Vibrācijas līmenis < 2.5 m/s

cramer.eu GEDIMAS IESPĒJAMAIS CĒLONIS RISINĀJUMS* Zāles pļāvējs kārtīgi nesavāc zāli. Griešanas augstums ir iestatīts pārāk zemu. Palieliniet griešanas augstumu. Mitras zāles atgriezumi pielīp pie ierīces apakšpuses. Pirms pļaušanas gaidiet, kamēr zāle nožūst. Esant dideliam greičiui žoliapjovė vibruoja. Asmens ir nestabils vai pārlieku vai nevienādi nodilis. Nomainiet asmeni. Motora ass ir saliekta. Apturiet motoru, izņemiet slēdža atslēgu un akumulatoru, atvienojiet barošanas avotu un pārbaudiet, vai nav bojājumu. Prieš naują paleidimą atiduokite taisyti į įgaliotą aptarnavimo centrą. Motors apstājas pļaušanas laikā. Griešanas augstums ir iestatīts pārāk zemu. Palieliniet griešanas augstumu. Akumulators ir izlādējies. Uzlādējiet akumulatoru.

• Ja kļūme nav atrisināta, jums ir jāsazinās ar izplatītāju un/vai tuvāko autorizēto tehniskā pakalpojuma sniedzēju.Tehniskie Dati (82LM51S)

Veids Bezvadu, darbināms ar akumulatoru Dzinējs 82V Griezuma platums 51 cm Griešanas augstums 25 mm - 80 mm Greitis be apkrovimo 2800 rpm Pašgājēja ātrums 0.5-1.5 m/s Zāles savācēja ietilpība 60 L Svars (Baterijas pakete nav iekļauta) 34.2 kg Baterijas pakete 82V220G/82V430G/82V220/82V430 Lādētājs 82C1G/82C2/82C6 Skaņas spiediena līmenis 68.19 dB(A), K

: 1.77 dB(A) Izmērītais skaņas jaudas līmenis L

= 88.19 dB(A) Garantētais skaņas jaudas līmenis L

= 89.96 dB(A) Vibrācijas līmenis < 2.5 m/s

Veids Bezvadu, darbināms ar akumulatoru Dzinējs 82V Griezuma platums 46 cm Griešanas augstums 25 mm - 80 mm Greitis be apkrovimo 2800 rpm Zāles savācēja ietilpība 55 L Svars (Baterijas pakete nav iekļauta) 28.5 kg Baterijas pakete 82V220G/82V430G/82V220/82V430 Lādētājs 82C1G/82C2/82C6 Skaņas spiediena līmenis 65.72 dB(A), K

: 2.10 dB(A) Izmērītais skaņas jaudas līmenis L

= 85.72 dB(A) Garantētais skaņas jaudas līmenis L

= 87.82 dB(A) Vibrācijas līmenis < 2.5 m/s

cramer.euEMS direktīva 2014/30/EU Trokšņu emisijas direktīva 2000/14/EC ar izmaiņām 2005/88/EC Ted Qu Haichao Kvalitātes direktors Changzhou, 22/07/2017 Mašinu ek atbilstibas deklaracija Ražotāja nosaukums: Changzhou Globe Co., Ltd. Adrese: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000 P.R.China Personas, kas pilnvarota sastādīt tehnisko dokumentāciju, vārds, uzvārds un adrese: Vārds: Peter Söderström Adrese: Propellergatan 1, 211 15 Malmö, Sweden AR ŠO UZ SAVU ATBILDĪBU PAZIŅOJAM, KA IERĪCE Tulkojums no oriģinālās dokumentācijas Type Zāles Pļaujmašīna Zīmols Cramer Model 82LM46S/ 82LM51S/ 82LM46 Sērijas numurs Skatiet produkta datu plāksnīti ražota atbilstoši standartiem un reglamentējošiem dokumentiem: European harmonised standards EN 60335-1; EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1;

EN 55014-2; ISO 11094

Un atbilst turpmāk minēto direktīvu svarīgākajiem noteikumiem: Mašīnu direktīva 2006/42/CE
