BEDIENUNGSANLEITUNG 82LT107 Cramer

1 Beschreibung...... 27

1.1 Übersicht.... 27
1.2 Bedienfeld.... 27

2 Maschine auspacken...... 28

3 Montage....28

3.1 Installation des Sitzes....28
3.2 Das Lenkrad montieren.... 28
3.3 Mulchabdeckung montieren.... 29
3.4 Mähwerksrollen.... 29
3.5 Die App verwenden....29

4 Betriebsanweisungen...... 29

4.1 Vor der Bedienung....29
4.2 Bedienung der Maschine....31

5 Elektrisches System...... 33

5.1 Sicherheit der elektrischen Anlage......33
5.2 Informationen zum elektrischen System.. 34

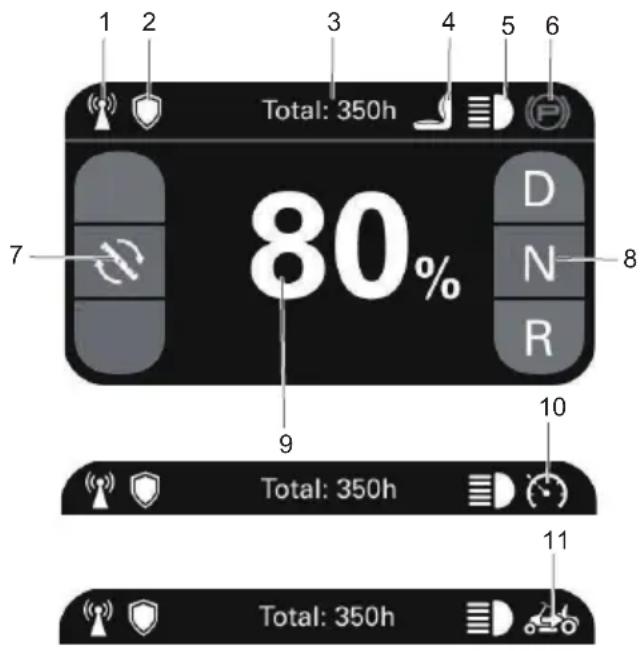

5.3 Digitale Anzeige.... 34

6 Fehler....35

6.1 Fehlercode.... 36

7 Wartung und Instandhaltung....38

7.1 Wartung der Mähklingen.... 38
7.2 Den Scheinwerfer ersetzen.... 39
7.3 Reifen....40
7.4 Schmierung.... 40

7.5 Drehmomentwerte....40
7.6 Wartung des Akkupacks....41
7.7 Wartung des Akkufachfilters......41
7.8 Service.... 41

8 Transport und Lagerung......42

8.1 Transport.... 42
8.2 Reinigung und Lagerung......43

9 Fehlerbehebung...... 45

10 Technische Daten......48

11 Garantiebestimmungen...... 48

11.1 Was wird durch diese Garantie abgedeckt....48
11.2 Wer erbringt die Garantieleistung......49
11.3 Was von dieser Garantie nicht abgedeckt ist.... 49
11.4 Ausschluss der Gewährleistung...... 50
11.5 Begrenzung der Rechtsmittel.... 50
11.6 Zeitliche Begrenzung....50
11.7 Keine weiteren Garantien....50
11.8 Verantwortung des Eigentümers...... 50
11.9 Aufteilung der Risiken.... 50
11.10Garantieregistrierung....50

12 EG-Konformitätserklärung...... 51

1BESCHREIBUNG

1.1 ÜBERSICHT

Siehe separates Abbildungsblatt 1-20

1	Hebel zur Sitzverstellung	16	Lenksäule
		17	Lenkrad
2	Seitenauswurfschacht	18	Abdeckplatte
3	Bremspedal	19	Mulchabdeckung
4	Bedienfeld	20	Lagerring
5	Hebel zur Höhenverstellung des Mähwerks	21	Befestigungsklammern
		22	Seriennummer
6	Gaspedal	23	Kopplungscode
7	Griff der Feststellbremse	24	QR-Code
		25	Akkufach
8	Scheinwerfer	26	Akkupack
9	Becherhalter	27	Akkuverriegelung
10	USB-Anschluss	28	Messer
11	Mähwerksrollen	29	Öleinfüllöffnung
12	Sitzplatte	30	Ölablassöffnung
13	Sitzstopfen	31	Gartenschlauch
14	Lenkwelle	32	Schnellkupplung
15	Verbindungsstück	33	Waschanschluss

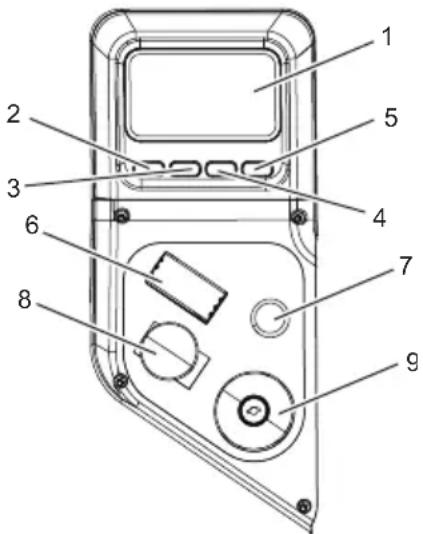

1.2 BEDIENFELD

#NameFunktion
1	Digitale Anzeige	Diese Anzeige zeigt wichtige Informationen über das elektrische System an. Vollständige Informationen finden Sie im Abschnitt über die Elektrik.

#NameFunktion
2 Drehzahlregelung des Klingenmotors / Rücklauf		Stellt auf dem Startbildschirm die Messerdrehzahl (zyklisch) ein. Drücken Sie die Taste, um zur vorherigen Seite zurückzukehren.
3 M	Menüführung / Bild nach oben	Die digitale Anzeige geht zur letzten Seite. Zurück zum Startbildschirm.
4 L	Lampenschalter / Bild nach unten	Schaltet die Lampen auf dem Startbildschirm ein/aus. Die digitale Anzeige geht zur nächsten Seite.
5 F	Fahrsteuer-taste / Bestätigen	Halten Sie die Taste 0,4 Sekunden lang gedrückt, um die Fahrsteuerung zu aktivieren, und drücken Sie die Taste, um zu bestätigen.
6 R	Richtungsschalter	Die Bewegungsrichtung des Mähers wird mithilfe des Richtungsschalters gesteuert. Die verfügbaren Einstellungen sind Antrieb (D), Neutral (N) und Rückwärts (R).
7 R	Rückwärts-mähtaste	Um rückwärts zu mähen, muss die Taste für das Rückwärtsmähen aktiviert werden.
8 E	Ein/Aus-Schalter	Der Schalter wird zum Ein- und Ausschalten des Mähers verwendet. Der Startschlüssel muss eingesteckt sein, bevor der Schalter betätigt werden kann.
9 M	Mähwerks-klingen Ein/Aus-Schalter (PTO)	Der Schalter schaltet die Klingenmotoren ein. Ziehen Sie den Schalter nach oben, um die Motoren zu aktivieren und drücken Sie ihn nach unten, um sie zu deaktivieren.

i WICHTIG

Schalten Sie die Klingenmotoren niemals ein, wenn das Mähwerk unter Last steht. Motoren oder Mähwerk könnten beschädigt werden.

Deutsch

DE

2 MASCHINE AUSPACKEN

WARNING

Vergewissern Sie sich, dass Sie die Maschine vor dem Gebrauch richtig montiert haben.

WARNING

• Bei beschädigten Maschinenteilen dürfen Sie die Maschine nicht verwenden.
• Bei fehlenden Teilen dürfen Sie die Maschine nicht verwenden.

• Wenn Teile beschädigt sind oder fehlen, wenden Sie sich an die Servicestelle.

• Öffnen Sie die Verpackung.

• Lesen Sie die beiliegende Dokumentation.
• Entnehmen Sie alle unmontierten Teile aus dem Karton.
• Nehmen Sie die Maschine aus dem Karton.
• Entsorgen Sie den Karton und das Verpackungsmaterial gemäß den örtlichen Vorschriften.

WARNING

Zu Ihrer eigenen Sicherheit dürfen Sie den Akkupack nicht einsetzen, bevor das Werkzeug vollständig zusammengebaut ist.

3 MONTAGE

3.1 INSTALLATION DES SITZES

Siehe Abbildung 3

1. Setzen Sie die Sitzbaugruppe auf die Sitzplatte und richten Sie die Löcher wie gezeigt aus.
2. Montieren Sie die Schrauben, Unterlegscheiben und Muttern und ziehen Sie sie fest an.
3. Befestigen Sie die Hülsen an den Muttern.
4. Stellen Sie sicher, dass er fest sitzt.
5. Schließen Sie den Sitzstecker an die Maschine an.

3.2 DAS LENKRAD MONTIEREN

Siehe Abbildung 4-5

i HINWEIS

Achten Sie darauf, dass der Schlitz zum Sitz nach oben zeigt.

1. Setzen Sie die Lenkwelle in die Kupplung ein und drehen Sie sie, um das Loch in der Welle mit dem Bolzenloch in der Kupplung auszurichten.
2. Setzen Sie zwei Schrauben ein und ziehen Sie sie fest an.

i HINWEIS

Ziehen Sie die Schrauben mit dem angegebenen Wert an.

1. Montieren Sie die Lenksäule. Achten Sie auf die Laschen an der Unterseite der Lenksäule, die in die Löcher in der Öffnung passen, und stellen Sie sicher, dass die Lenksäule sicher festsitzt.
2. Stellen Sie sicher, dass das Rad des Mähers geradeaus zeigt, und setzen Sie dann das Lenkrad mit Kraft auf die Lenksäule.
3. Setzen Sie die Schraube und die Unterlegscheibe ein und ziehen Sie sie fest an.
4. Montieren Sie die Lenkradabdeckplatte.

3.3 MULCHABDECKUNG MONTIEREN

Siehe Abbildung 6

Der Mäher ist bei Auslieferung für den Seitenauswurf konfiguriert. Wenn Sie mulchen möchten:

1. Setzen Sie die Mulchabdeckung auf die Lasche am Mähergehäuse.
2. Richten Sie die Löcher in der Mulchabdeckung und die Löcher im Mähergehäuse aus.
3. Bringen Sie die Bolzen, Schrauben, Befestigungsklammern und den Lagerring wie gezeigt an und ziehen Sie sie fest.

3.4 MÄHWERKSROLLEN

Siehe Abbildung 2

Mähwerksrollen gehören zur Standardausrüstung von Cramer. Diese Mähwerksrollen wurden entwickelt, um das Einschneiden in raues, unebenes Gelände beim Mähen zu minimieren. Stellen Sie nach der Einstellung der Schnitthöhe die Mähwerksrollen so ein, dass sie unter das Mähwerk ragen, aber nicht den Boden berühren. Sie sollten immer mindestens 0,6 cm bis 1,9 cm unter dem Mähwerk liegen. Wenn das Gerät auf einer ebenen Fläche steht, kann die Position des Rads je nach Bedarf von 1,9 cm bis 4,4 cm unter der Messeroberfläche nach oben oder unten eingestellt werden. Bewegen Sie die Räder nach oben oder unten - unter Verwendung der verschiedenen Achsbefestigungslöcher in der Radhalterung (falls für das Modell zutreffend).

3.5 DIE APP VERWENDEN

Siehe Abbildung 7-8

1. Besuchen Sie die Website von Fleet Management: fleet.cramertools.com
2. Erstellen Sie ein Konto und melden Sie sich dann an.
3. Laden Sie andere Benutzer Ihrer Organisation ein.
4. Scannen Sie den QR-Code, laden Sie die App herunter und melden Sie sich an.
5. Fügen Sie ein Gerät hinzu. Suchen Sie die Seriennummer, den Kopplungscode und den QR-Code auf dem Etikett des Fahrzeugs in diesem Handbuch. Scannen Sie den QR-Code oder geben Sie ihn manuell ein.

4 BETRIEBSANWEISUNGEN

4.1 VOR DER BEDIENUNG

4.1.1 EINSTELLEN DES SITZES

Siehe Abbildung 9

Stellen Sie die Sitzposition so ein, dass Sie das Gas- und Bremspedal fest im Griff haben, bevor Sie den Mäher bedienen.

1. Setzen Sie sich auf den Sitz und heben Sie den Hebel zur Sitzverstellung an.
2. Während Sie den Hebel festhalten, schieben Sie den Sitz in die gewünschte Position.
3. Lassen Sie den Hebel los und vergewissern Sie sich, dass der Sitz in seiner Position eingerastet ist, bevor Sie den Mäher bedienen.

▲ WARNING

Vergewissern Sie sich, dass der Sitz eingerastet ist, bevor Sie den Mäher bedienen. Ein nicht eingerasteter Sitz kann dazu führen, dass der Bediener die Kontrolle über den Mäher verliert, was zu schweren Verletzungen bis hin zum Tod führen kann.

4.1.2 EINSTELLEN DER SCHNITTHÖHE DES MÄHWERKS

Siehe Abbildung 10

Stellen Sie vor dem Einsatz des Mähers die Mähwerkhöhe auf die für Ihren Rasen am besten geeignete Position ein.

Die Mähwerkhöhe ist von 3.81-11.4 cm einstellbar. Das Mähwerk sollte während des Mähens angehoben werden, um Stümpfe, Felsen oder andere Hindernisse zu vermeiden, die das Mähwerk beschädigen könnten.

DE

Deutsch

DE

VORSICHT

Halten Sie den Hebel zur Höhenverstellung des Mähwerks beim Einstellen der Mähwerkshöhe fest und lassen Sie ihn erst los, wenn er sicher in der gewünschten Position steht. Ein schnelles Loslassen des Hebels kann eine Quetsch- oder Reißgefahr für die Hand des Bedieners darstellen.

1. Halten Sie den Mäher an und stoppen Sie den Mähmotor.
2. Drehen Sie den Schlüssel in die Position AUS und ziehen Sie die Feststellbremse an.
3. Um das Mähwerk anzuheben, greifen Sie den Hebel zur Höhenverstellung des Mähwerks, drücken Sie ihn nach links, um ihn aus dem Schlitz zu lösen, bewegen Sie ihn in Richtung der Rückseite des Mähers und drücken Sie ihn dann nach rechts in den Schlitz, um ihn einzurasten.
4. Um das Mähwerk abzusenken, greifen Sie den Hebel zur Höhenverstellung des Mähwerks, drücken Sie ihn nach links, um ihn aus dem Schlitz zu lösen, bewegen Sie ihn in Richtung der Vorderseite des Mähers und drücken Sie ihn dann nach rechts in den Schlitz, um ihn einzurasten.

Um zu überprüfen, ob die Akkus des Mähers vollständig geladen sind, prüfen Sie die Ladestandsanzeige. Für weitere Informationen siehe das Handbuch des Akkus.

1. Heben Sie die Sitzplatte an.
2. Heben Sie die Abdeckung des Akkufachs an.
3. Setzen Sie den Akkupack in das Akkufach ein.

WARNING

Richten Sie die Rippen des Akkus am Akkuanschluss aus. Vergewissern Sie sich, dass die Akkuverriegelung leicht in das Akkufach einrastet.

4.1.4 VOR DER INBETRIEBNAHME DER MASCHINE

• Stellen Sie sicher, dass sich weder Kinder, Unbeteiligte noch Tiere im Arbeitsbereich aufhalten.
• Räumen Sie den Arbeitsbereich von Gegenständen frei, die von den Mähklingen weggeschleudert werden könnten.
• Prüfen Sie die Funktion der Bremsen.
• Prüfen Sie den Reifendruck.
• Prüfen Sie auf lose Verschlüsse.
• Vergewissern Sie sich, dass alle Schutzabdeckungen angebracht sind und ordnungsgemäß funktionieren.
• Reinigen Sie den Mäher von Mähresten.
• Prüfen Sie das Sicherheitsverriegelungssystem.
• Stellen Sie den Sitz in die gewünschte Position.
• Überprüfen Sie den Ladezustand des Akkus.

4.1.5 SICHERHEITSVERRIEGELUNGSSYSTEM

Siehe Abbildung 12

Dieser Mäher ist mit einem Sicherheitsverriegelungssystem ausgestattet, das den Bediener schützt, indem es die Klingen ausschaltet, wenn der Bediener den Sitz bei laufenden Klingen verlässt. Testen Sie das System vor jeder Verwendung, um sicherzustellen, dass es ordnungsgemäß funktioniert.

1. Vergewissern Sie sich, dass der Richtungsschalter auf Neutral (N) steht und der PTO-Schalter unten ist.
2. Stecken Sie den Startschlüssel ein und drehen Sie ihn in die Position ON.
3. Lösen Sie die Feststellbremse.
4. Heben Sie den PTO-Schalter an, um die Klingen zu aktivieren.
5. Heben Sie den Sitz kurz an, steigen Sie aber nicht vom Mäher ab.

Die Klingen sollten sich innerhalb von 5 Sekunden abschalten. Wenn nicht, wenden Sie sich an den Kundendienst. Betreiben Sie den Mäher nicht, bevor das Sicherheitsverriegelungssystem repariert ist.

Deutsch

4.2 BEDIENUNG DER MASCHINE

4.2.1 MASCHINE STARTEN

i HINWEIS

Schicken Sie Unbeteiligte vom Bereich, bevor Sie den Mäher bedienen. Wenn jemand den Mähbereich betritt, halten Sie sofort an und mähen erst weiter, wenn die Unbeteiligten den Bereich verlassen haben.

1. Heben Sie das Mähwerk in seine höchste Position.
2. Stecken Sie den Startschlüssel ein und drehen Sie ihn in die Position ON.
3. Drücken Sie den Richtungsschalter in die Neutralstellung (N).
4. Lösen Sie die Feststellbremse.
5. Ziehen Sie den PTO-Schalter für das Mähwerk nach oben, um die Mähklingen zum Mahen zu starten.
6. Drücken Sie den Richtungsschalter in die Antriebsposition (D) und fahren Sie zur gewünschten Mähstelle.

i HINWEIS

Seien Sie vorsichtig beim Überqueren von Schotterwegen oder Einfahrten. Schalten Sie vor der Überfahrt die Klingen aus und heben Sie das Mähwerk in die höchste Position an, um das Risiko das Abpralls zu minimieren. Fahren Sie langsam, um einen Traktions- und Kontrollverlust zu vermeiden.

i HINWEIS

Versuchen Sie nicht, die Fahrtrichtung zu ändern, während der Mäher in Bewegung ist. Halten Sie immer vollständig an, bevor Sie die Richtung des Mähers ändern.

4.2.2 DIE FAHRSTEUERUNG EINSTELLEN

1. Während Sie den Mäher vorwärts fahren, drücken Sie das Gaspedal, bis die gewünschte Geschwindigkeit erreicht ist.
2. Drücken Sie die Fahrsteuertaste und halten Sie sie über 0,4 sec lang gedrückt.
3. Lassen Sie den Druck auf das Gaspedal nach. Die Mähgeschwindigkeit sollte konstant bleiben.

4.2.3 DIE FAHRSTEUERUNG FREIGEBEN

1. Treten Sie auf das Gaspedal, treten Sie auf das Bremspedal.

4.2.4 DIE FESTSTELLBREMSE EINSTELLEN

1. Treten Sie das Bremspedal vollständig durch und halten Sie es gedrückt.
2. Ziehen Sie den Griff der Feststellbremse nach oben und halten Sie ihn fest.
3. Lassen Sie das Bremspedal los.
4. Lassen Sie den Griff der Feststellbremse los.

WARNING

Lassen Sie den Mäher niemals unbeaufsichtigt, solange der Motor läuft. Vergewissern Sie sich, dass die Feststellbremse angezogen ist und der Schlüssel abgezogen wurde. Wenn Sie die Feststellbremse nicht anziehen, kann sich der Mäher in Bewegung setzen, und wenn Sie den Schlüssel stecken lassen, kann er von Unbefugten benutzt werden, was zu schweren Verletzungen führen kann.

4.2.5 DIE FESTSTELLBREMSE LÖSEN

1. Treten Sie auf das Bremspedal, um die Feststellbremse zu lösen.

4.2.6 MASCHINE ANHALTEN

1. Halten Sie den Mäher auf einer flachen, ebenen Fläche an.
2. Betätigen Sie die Feststellbremse.
3. Drücken Sie den PTO-Schalter nach unten, um die Klingen auszuschalten.

Deutsch

DE

1. Drehen Sie den Schlüssel in die Position AUS.

4.2.7 BETRIEB IM RÜCKWÄRTSMODUS

Siehe Abbildung 13

• Treten Sie auf das Bremspedal und bringen Sie den Mäher zum Stillstand.
• Drücken Sie den PTO-Schalter nach unten, um die Klingen auszuschalten.
• Stellen Sie den Richtungsschalter in die Rückwärtsstellung (R).
• Drücken Sie die Rückwärtsmähtaste.
• Heben Sie den PTO-Schalter an, treten Sie langsam das Gaspedal herunter und mähen Sie wie erforderlich rückwärts.

WARNING

Mähen Sie nicht rückwärts, wenn es nicht unbedingt notwendig ist. Schauen Sie vor und während des Rückwärtsfahrens immer nach unten und hinten, um sicherzustellen, dass sich weder Kinder, Unbeteiligte noch Tiere im Mähbereich aufhalten. Denken Sie daran, dass fahrlässige Handlungen innerhalb von Sekundenbruchteilen zu schweren Verletzungen bis hin zum Tod führen können.

WARNING

Seien Sie besonders vorsichtig vor und beim Rückwärtsfahren mit montiertem Absacksatz (nicht im Lieferumfang enthalten), da dieser die Sicht einschränken kann. Schauen Sie immer nach unten und hinten, um kleine Kinder, Unbeteiligte und Tiere rechtzeitig zu erkennen, und bewegen Sie den Mäher langsam, um Rückwärtsunfälle zu vermeiden, die zu schweren Verletzungen bis hin zum Tod führen können.

4.2.8 DEN USB-ANSCHLUSS VERWENDEN

Siehe Abbildung 14

Der USB-Ladeanschluss bietet eine Ladeleistung von 5 Volt DC bei bis zu 2,1 Ampere für Ihr Handy, Ihren MP3-Player oder andere USB-Geräte. Informieren Sie sich im Benutzerhandbuch Ihres Geräts über die spezifischen Ladeanforderungen.

Schließen Sie ein Ende eines USB-Kabels (nicht mitgeliefert) an Ihr Gerät und das andere Ende an den USB-Ladeanschluss des Mähers an, um mit dem Laden Ihres Geräts zu beginnen.

i HINWEIS

Der Versuch, Geräte mit einer Stromstärke von mehr als 2,1 Ampere zu laden, kann den USB-Ladeanschluss und/oder den Mäher beschädigen.

i HINWEIS

Der USB-Anschluss wird nur mit Strom versorgt, wenn das Gerät startet.

⚠️ WARNING

Benutzen Sie niemals Kopfhörer oder andere elektronische Geräte wie Smartphones oder Tablets, während Sie den Mäher bedienen. Ablenkungen beim Fahren können zu einem Unfall führen, der schwere Verletzungen bis hin zum Tod des Fahrers oder eines Unbeteiligten zur Folge haben kann.

4.2.9 TIPPS ZUR BEDIENUNG

Siehe Abbildung 15

• Halten Sie die Mähklingen scharf.
• Stellen Sie sicher, dass der Rasen frei von Steinen, Stöcken, Drähten, Spielzeug, Nüssen, Ästen und anderen Gegenständen ist, die die Klingen oder den Motor des Rasenmähers beschädigen könnten. Mähen Sie nicht über Grundstückspfosten oder andere Metallpfosten. Solche Gegenstände könnten die Klinge beschädigen oder versehentlich vom Mäher in eine beliebige Richtung aufgeworfen werden und so zu schweren Verletzungen des Bedieners und anderer Personen führen.
• Für einen gesunden Rasen sollten Sie immer ein Drittel oder weniger der Gesamtlänge des Grases abschneiden.

Deutsch

• Wenn Sie große Flächen mähen, drehen Sie zunächst nach rechts, damit das Schnittgut nicht in die Richtung von Sträuchern, Zäunen, Einfahrten usw. ausgeworfen wird. Nach ein oder zwei Runden mähen Sie in die entgegengesetzte Richtung, indem Sie links abbiegen, bis Sie fertig sind.
• Mähen Sie so, dass das Schnittgut in Richtung der bereits gemähten Rasenfläche ausgeworfen wird.
• Verringern Sie beim Mähen von hohem Gras die Geschwindigkeit, um das Mähergebnis zu verbessern und einen ordnungsgemäßen Auswurf des Schnittguts zu ermöglichen.
• Schneiden Sie die Grashalme beim normalen Mähen auf nur etwa 38 mm (1,5") herunter. Es wird nur bei spärlich wachsendem Gras oder am Ende der Mähsaison empfohlen, mehr zu mähen.
• Nicht nasses Gras mähen. Es bleibt an der Unterseite des Mähwerks haften und verhindert ein ordnungsgemäßes Einsacken oder Mulchen des Schnittguts.
• Neues oder dichtes Gras erfordert möglicherweise einen schmaleren Schnitt oder eine höhere Schnitthöhe.
• Halten Sie das Mähwerk und den Seitenauswurfschacht sauber. Entfernen Sie Grasschnitt, Blätter, Schmutz und andere angesammelte Abfälle vor und nach jeder Verwendung. Sprühen Sie den Mäher zur Reinigung nicht mit einem Gartenschlauch ab.

i HINWEIS

Halten Sie den Mäher immer an, lassen Sie die Klingen vollständig zum Stillstand kommen und ziehen Sie den Startschlüssel ab, bevor Sie die Unterseite des Mähers reinigen.

4.2.10 HANGBETRIEB

Siehe Abbildung 16

Hänge sind ein wesentlicher Faktor für Kontrollverlust und Kippunfälle, die zu schweren oder sogar tödlichen Verletzungen führen können. Der Betrieb an Hängen erfordert immer äußerste Vorsicht. Wenn Sie den Hang nicht rückwärts befahren können oder sich auf ihm unwohl oder unsicher fühlen, mähen Sie ihn nicht.

• Fahren Sie an Hängen in der vom Hersteller empfohlenen Richtung. Seien Sie vorsichtig, wenn Sie in der Nähe von Steilhängen arbeiten.
• Betreiben Sie die Maschine nicht unter Bedingungen, bei denen Traktion, Lenkung oder Stabilität in Frage gestellt sind. Die Reifen können rutschen, auch wenn die Räder angehalten haben.
• Lassen Sie die Maschine immer im Gang, wenn Sie Hänge hinunterfahren. Lassen Sie die Maschine nicht bergab rollen.
• Mähen Sie an Hängen auf- und abwärts, nicht quer.
• Achten Sie auf Löcher, Spurrillen, Unebenheiten, Steine oder andere versteckte Objekte. Unebenes Gelände kann die Maschine zum Umkippen bringen. Hohes Gras kann Hindernisse verbergen.
• Mähen Sie nicht in der Nähe von Steilhängen, Gräben oder Böschungen. Die Maschine könnte plötzlich umschlagen, wenn ein Rad über den Rand fährt oder wenn der Rand einbricht.
• Wählen Sie eine niedrige Fahrgeschwindigkeit, damit Sie auf Hängen nicht anhalten oder schalten müssen.
• Nicht auf nassem Gras mähen. Die Reifen können die Bodenhaftung verlieren.
• Vermeiden Sie das Anfahren, Anhalten oder Wenden am Hang. Wenn die Reifen an Bodenhaftung verlieren, kuppeln Sie das/die Messer aus und fahren langsam geradeaus den Hang hinunter.
• Führen Sie alle Bewegungen an Hängen langsam und ruhig aus. Nehmen Sie keine plötzlichen Geschwindigkeits- oder Richtungsänderungen vor, die die Maschine zum Umkippen bringen könnten.
• Seien Sie beim Betrieb der Maschine mit Anbaugeräten besonders vorsichtig; sie können die Stabilität der Maschine beeinträchtigen. Nicht an zu steilen Hängen verwenden.
• Wenn Sie den optionalen Absacksatz verwenden, seien Sie äußerst vorsichtig und fahren Sie den Mäher an Hängen langsam, da das Absacksystem die Stabilität des Mähers verändern kann.
• Benutzen Sie immer die Bremsen, wenn Sie einen Hang hinunterfahren. Versuchen Sie nicht, den Mäher im Leerlauf bergab rollen zu lassen.

5 ELEKTRISCHES SYSTEM

5.1 SICHERHEIT DER ELEKTRISCHEN ANLAGE

- Ziehen Sie den Schlüssel und die Akkus ab und lesen Sie das Benutzerhandbuch, bevor Sie das Gerät einstellen oder reparieren.

Deutsch

DE

• Entfernen Sie immer den Schlüssel und die Akkus, bevor Sie an diesem Gerät arbeiten.
• Trennen Sie immer den Schlüssel und die Akkus, bevor Sie das Gerät transportieren.
• Halten Sie das Gerät frei von Grasschnitt, Blättern und anderen Verunreinigungen. Reinigen Sie das Gerät NICHT mit Wasser. Verwenden Sie nur Druckluft. Tragen Sie beim Reinigen des Geräts einen angemessenen Augen- und Gehörschutz.
• Tragen Sie in der Nähe der Batterie immer eine Schutzbrille und Schutzkleidung. Verwenden Sie isolierte Werkzeuge.
• Reinigen Sie das Batteriefach, das Antriebsmotorfach, das Mähwerk, den Sitz usw. von Schmutz und Ablagerungen. Verwenden Sie keine Lösungsmittel, harten Reinigungsmittel oder Scheuermittel.
• Wenn der Schlüssel in der Position EIN ist, kann die Mähklinge einrasten, wenn der EIN-/AUS-Schalter (PTO) der Mähwerksklingen aktiviert ist, auch wenn sich der Antriebsmotor nicht dreht. Halten Sie den Bereich frei von Unbeteiligten, wenn Sie den Schalter Mähwerksklingen EIN/AUS betätigen.
• Alle Wartungs- und Lagerbereiche sollten den geltenden Brandschutzvorschriften und -verordnungen entsprechend gut belüftet sein, um Brandgefahren zu vermeiden.
• Lassen Sie niemals Flammen, Funken oder Rauchen in der Nähe der Batterien zu.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.
• Halten Sie Schutzschilde, Abdeckungen und Schutzabdeckungen immer in Position und sicher befestigt. Wenn sie beschädigt werden, reparieren oder ersetzen Sie sie sofort. Verändern oder entfernen Sie niemals Sicherheitseinrichtungen.

5.2 INFORMATIONEN ZUM ELEKTRISCHEN SYSTEM

Der Cramer Zero Turn wird von einem 82-Volt-Elektrosystem angetrieben. Es besteht aus den folgenden Komponenten:

1. Klingen- und Antriebsregler (1)
2. Klingenmotor (2)
3. Beschleuniger (1)
4. Digitale Anzeige (1)
5. Radmotor (1)
6. Akkufach (1)

5.3 DIGITALE ANZEIGE

Die Funktion der Digitalanzeige auf dem Bedienfeld besteht darin, dem Bediener Informationen über das

elektrische System zu liefern. Es liefert detaillierte Informationen in Form von Mustern, Codes und Nummern.

#	Name Funktion
1	4G GPS-Signal
2	GreenShield[CXXA]
3	Gesamt :h	Arbeitszeit Fahrzeug
4	Der Sitzschalter ist geschlossen.
5	LED-hten
6	Die F-tellbremse ist aktiv.
7	Messedrehzahl
8	D/N/R	Fahrtrichtung: Antrieb (D), Neutral (N) und Rückwärts (R).
9	80%	Stand
10	Fahrsteuerung
11	Der Rückwärtsmähmodus ist akti-viert.

Deutsch

6FEHLER

DE

Das CANBUS-System ergreift Maßnahmen zum Schutz des Benutzers und der Maschine, wenn es ein Problem erkennt. Wenn es das Gerät oder eine Komponente ausschaltet, weist es darauf hin, dass ein Fehler aufgetreten ist, und dieser Fehler wird auf dem digitalen Display angezeigt. Alle elektrischen Fehler haben einen Buchstabencode, gefolgt von einer Nummer. Der erste Buchstabe beschreibt das System, das den Fehler verursacht hat, gemäß dieser Tabelle:

NameBedeutung
T Antriebsregler und Motor
PMU Energieverwaltungseinheit (im Akkufach)
ML Linke Klingenmotorsteuerung
MR Rechte Klingenmotorsteuerung
V Fahrzeug

DE

6.1FEHLERCODE

FehlercodeBeschreibungLösung
T11 Überspannung	Die Spannung ist zu hoch. Schalten	Sie die Stromversorgung wieder ein.
T12 Unterspannung	Die Spannung ist zu niedrig. Laden	Sie den Akkupack vor Gebrauch auf.
T13 Fehler beim	Selbsttest des Reglers Wenn dieses	Problem auftritt, wenden Sie sich an Ihren Händler, um eine Lösung zu finden.
T14 Antriebsmotor	blockiert Prüfen Sie, ob die Antriebsrader festsitzen und schalten Sie die Stromversorgung wieder ein.
T15 Motor-Encoder	der Fehler Stellen Sie sicher, dass der Hall-Effekt-Stecker des Antriebsreglers richtig angeschlossen ist, und schalten Sie dann die Stromversorgung wieder ein.
T16 Antriebsschaltkreis	Regler Fehler Wenn dieses Problem auftritt, wenden Sie sich an Ihren Händler, um eine Lösung zu finden.
T17 Antriebsteil des	reglers Übertemperatur	Die Reglertemperatur ist zu hoch. Warten Sie, bis der Regler abgekühlt ist, und starten Sie dann die Stromversorgung wieder ein.
T18 Antriebsmotor	Überhitzung Die Motortemperatur ist zu hoch. Warten Sie, bis der Motor abgekühlt ist, und starten Sie dann die Stromversorgung wieder ein.
T21 Temperatursensor des Antriebsmotors abnormal		Überprüfen Sie die Verkabelung des Temperatursensors auf Unregelmäßigkeiten.
T22 Hardware Überstrom im Antriebsteil des Reglers		Die Belastung ist zu hoch. Schalten Sie die Stromversorgung wieder ein.
T23 Fehler beim Vorladen Schalten Sie die Stromversorgung wieder ein.
T25 Antriebssoftware Überstrom Die Belastung ist zu hoch. Schalten Sie die Stromversorgung wieder ein.
T26 MOS Antrieb Fehler	Wenn dieses Problem auftritt, wenden Sie sich an Ihren Händler, um eine Lösung zu finden.
T27 Motor Phasenverlust	Prüfen Sie, ob die Motorkabel des Antriebsreglers richtig angeschlossen sind, und schalten Sie die Stromversorgung wieder ein.
T28 Antriebsregler	Übertemperatur Die Reglerte temperatur ist zu hoch. Warten Sie, bis der Regler abgekühlt ist, und starten Sie dann die Stromversorgung wieder ein.
V14	Rückwärtsmähen in falscher Reihenfolge	Bitte drücken Sie die Rückwärtsmähtaste, bevor Sie rückwärts mähen.
V15	Fehler beim Selbsttest des Fahrzeugs	Stellen Sie vor dem Starten des Fahrzeugs sicher, dass die Bremse angezogen ist.Stellen Sie vor dem Starten des Fahrzeugs den Mähschalter in die Position Aus und überprüfen Sie, ob der Mähschalter richtig angeschlossen ist.Stellen Sie den FNR-Schalthebel vor dem Starten des Fahrzeugs in die Position N.Prüfen Sie, ob der Stecker unter dem Sitz richtig angeschlossen ist.Drücken Sie beim Starten des Fahrzeugs nicht die Fahrsteuertaste.

Deutsch

FehlercodeBeschreibungLösung
		6. Treten Sie beim Starten des Fahrzeugs nicht auf das Gaspedal.
V16 Bedienreihen	folge falsch Bringen Sie den Beschle	uniger- und den Klingenschalter in ihre Ausgangsposition zurück.
V17 SPI Kommunikationsfehler Schalten Sie die Stromversorgung wieder ein.
V18 Fehler Akkufach (PMU) Prüfen Sie, ob die Beschle	unigerkabel richtig angeschlossen sind, und schalten Sie die Stromversorgung wieder ein.
V22 Klingensignal abnormal Vergewissern Sie sich, dass der Klingenstartschalter richtig angeschlossen ist, und bringen Sie den Schalter wieder in seine Ausgangsposition.
V21 PMU CAN-Kommunikationsfehler Die Kommunikation mit dem Akkufach wurde unterbrochen.Schalten Sie die Stromversorgung wieder ein.
V23 Bedienerpräsenzschalter abnormal Prüfen Sie, ob	der Stecker unter dem Sitz richtig angeschlossen ist, und schalten Sie die Stromversorgung wieder ein.
ML3 Linke Klinge Software Überstrom Prüfen Sie die Mählast und schalten Sie die Stromversorgung wieder ein.
ML4 Linke Klinge blockiert Prüfen Sie die Mählast und versetzen Sie den Klingenstartschalter wieder in die Ausgangsposition.
ML6 MOS linke Klinge Fehler Wenn dieses Problem auftritt, wenden Sie sich an Ihren Händler, um eine Lösung zu finden.
ML7 Phasenverlust linker Klingenmotor Prüfen Sie, ob	die Klingensteuerung und die Motorkabel richtig angeschlossen sind, und schalten Sie die Stromversorgung wieder ein.
ML9 Temperatur der linken Klingensteuerung abnormal	Die Reglertemperatur ist zu hoch. Warten Sie, bis der Regler abgekühlt ist, und starten Sie dann die Stromversorgung wieder ein
ML14 Linke Klinge Hardware Überstrom	Prüfen Sie die Mählast und schalten Sie die Stromversorgung wieder ein.
ML15 Linke Klinge startet nicht	Prüfen Sie die Mählast und versetzen Sie den Klingenstartschalter wieder in die Ausgangsposition.
MR3 Schutz vor niedrigen Motordrehzahlen	Prüfen Sie die Mählast und schalten Sie die Stromversorgung wieder ein.
MR4 Schutz vor hohen Motordrehzahlen	Prüfen Sie die Mählast und versetzen Sie den Klingenstartschalter wieder in die Ausgangsposition.
MR6 Fehler am Hall-Sensor des Motors	Wenn dieses Problem auftritt, wenden Sie sich an Ihren Händler, um eine Lösung zu finden.
MR7 Regler Phasenverlust	Prüfen Sie, ob die Klingensteuerung und die Motorkabel richtig angeschlossen sind, und schalten Sie die Stromversorgung wieder ein.
MR9 MOSFET Fehler offener Stromkreis	Die Reglertemperatur ist zu hoch. Warten Sie, bis der Regler abgekühlt ist, und starten Sie dann die Stromversorgung wieder ein.
MR14 Regler Unterspannung	Prüfen Sie die Mählast und schalten Sie die Stromversorgung wieder ein.
MR15 Regler Überspannung	Prüfen Sie die Mählast und versetzen Sie den Klingenstartschalter wieder in die Ausgangsposition.

DE

Deutsch

DE

Fehlercode Beschreibung Lösung
PMU10 Akkupack Fehler offener Stromkreis Die Temperatur des Akkufachs und des Akkus ist zu niedrig. Verwenden Sie das Gerät bei einer geeigneten Temperatur und schalten Sie die Stromversorgung wieder ein.
PMU11 PMU, kritischer Fehler Die Temperatur des Akkufachs und des Akkus ist zu hoch. Warten Sie, bis der Akku abgekühlt ist, und starten Sie dann die Stromversorgung wieder ein.
PMU12 PMU, sekundärer Fehler Ein kritischer Fehler m Akkufach hat den Start der Antriebs- und Klingensysteme verhindert. Schalten Sie die Stromversorgung wieder ein und versuchen Sie es erneut.
PMU13 Kein Akkupack verfügbar Überprüfen Sie, dass Sie den richtigen Akkupack verwenden, und schalten Sie die Stromversorgung wieder ein.
PMU Es sind nicht genügend Akkupacks verfügbar, die Funktionalität kann eingeschränkt sein.	Bitte setzen Sie mehr Akkupacks ein.
NA Kommunikationsfehler Anzeige Bitte überprüfen Sie die Anschlüsse der Anzeige und das CAN-Netzwerk.

7 WARTUNG UND INSTANDHALTUNG

7.1 WARTUNG DER MÄHKLINGEN

Prüfen Sie die Mähklingen täglich. Sie sind der Schlüssel zu effizienter Leistung und gepflegtem Rasen. Halten Sie sie scharf - ein stumpfes Messer zerreißt das Gras eher, als es zu schneiden. Es hinterlässt innerhalb weniger Stunden eine braune, zerlumpte Oberfläche auf dem Gras. Ein stumpfes Messer erfordert auch mehr Kraft. Ersetzen Sie verbogene, gerissene oder gebrochene Messer immer.

WARNING

Versuchen Sie niemals, ein verbogenes Messer durch Erhitzen zu glätten oder ein gerissenes oder gebrochenes Messer zu schweißen, da das Messer brechen und schwere Verletzungen verursachen kann. Ersetzen Sie verschlissene oder beschädigte Messer.

WARNING

Arbeiten Sie niemals an den Klingen, wenn sich der Schlüssel im Zündschloss befindet. Drehen Sie den Schlüssel in die Position "AUS", bevor Sie die Akkupacks aus der Maschine entfernen. Blockieren Sie den Mäher, wenn Sie unter ihm arbeiten müssen. Tragen Sie beim Umgang mit den Messern Handschuhe. Prüfen Sie immer, ob das Messer beschädigt ist, wenn der Mäher auf einen Stein, einen Ast oder andere Fremdkörper trifft!

GEFAHR

Das Nachschärfen kann mit einer Feile durchgeführt werden. Prüfen Sie die Auswuchtung der Messer nach dem Schleifen. Ein handelsübliches Auswuchtwerkzeug ist in den meisten Baumärkten erhältlich, oder Sie können die Klinge auf einer umgedrehten Stanze oder einer Schraube mit 12,7 mm (1/2") auswuchten. Das Messer darf sich nicht neigen oder kippen. Drehen Sie das Messer langsam. Es darf nicht wackeln. Wenn das Messer nicht rund läuft, richten Sie es vor dem Wiedereinbau aus. Legen Sie das Messer auf eine ebene Fläche und prüfen Sie, ob es verbogen ist. Ersetzen Sie jedes verbogene Messer.

Deutsch

WARNING

• Das Messersegel (gebogener Teil) muss nach oben zur Innenseite des Mähwerks zeigen, um einen ordnungsgemäßen Schnitt zu gewährleisten.
• Wenn Sie die Messer montieren, drehen Sie sie nach der Installation, um sicherzustellen, dass die Messerspitzen einander oder die Seiten des Mähers nicht berühren.
• Wird die Schraube nicht korrekt angezogen, kann das Messer herausfallen, was zu schweren Verletzungen führen kann.
• Die Mähklingen sind scharf und können schneiden. Tragen Sie Handschuhe und seien Sie besonders vorsichtig, wenn Sie sie warten.

7.1.1 MESSER ERSETZEN

Siehe Abbildung 17

1. Halten Sie den Motor an, ziehen Sie den Startschlüssel ab und ziehen Sie die Feststellbremse an.
2. Bringen Sie das Mähwerk in die höchste Position, um Zugang zu den Klingen zu erhalten.

i HINWEIS

Heben Sie den Mäher ggf. an, indem Sie ihn auf eine Hebebühne stellen oder einen Wagenheber und Stützfüße verwenden, oder entfernen Sie das Mähwerk wie im vorherigen Abschnitt beschrieben, um Zugang zu den Klingen zu erhalten.

▲ WARNING

Wenn Sie den Mäher anheben, um an die Klingen zu gelangen, vergewissern Sie sich, dass der Mäher ordnungsgemäß gesichert und die Feststellbremse angezogen ist, bevor Sie fortfahren. Wenn Sie den Mäher nicht ordnungsgemäß sichern, kann er abstürzen, was schwere Verletzungen bis hin zum Tod verursachen kann.

1. Verkeilen Sie einen Holzklotz zwischen der Klinge und dem Mähwerk, um die Klinge am Drehen zu hindern.
2. Lösen Sie die Klingenmutter, indem Sie sie (von der Unterseite des Mähers aus gesehen) mit einem 16-mm-Schlüssel oder einer Stecknuss (nicht mitgeliefert) gegen den Uhrzeigersinn drehen.
3. Entfernen Sie die Klingenmutter, den Abstandhalter, den Klingenisolator und die Klinge.
4. Schrauben Sie die Messermutter auf die Welle und ziehen Sie sie handfest an.
5. Ziehen Sie die Klingenmutter mit einem Drehmomentschlüssel (nicht mitgeliefert) im Uhrzeigersinn an, um sicherzustellen, dass die Schraube richtig angezogen ist. Das empfohlene Drehmoment für die Klingenmutter beträgt 90 Nm\~100 Nm (66\~74 ft.lbs).

⚠️ WARNING

Stellen Sie sicher, dass die Klinge richtig sitzt und die Klingenmutter mit dem oben angegebenen Drehmoment angezogen ist. Wenn Sie die Klinge nicht ordnungsgemäß befestigen, kann sie sich lösen und möglicherweise zu schweren Verletzungen führen.

1. Wiederholen Sie den Vorgang mit der zweiten Klinge, falls erforderlich.

i HINWEIS

Achten Sie darauf, dass alle Teile in der gleichen Reihenfolge wieder eingebaut werden, in der sie ausgebaut wurden.

7.2 DEN SCHEINWERFER ERSETZEN

Siehe Abbildung 18

Wenden Sie sich an den Kundendienst oder besuchen Sie unsere Website, um einen neuen Scheinwerfer zu bestellen.

1. Parken Sie den Mäher auf einer ebenen Fläche und betätigen Sie die Feststellbremse.
2. Halten Sie den Motor an und ziehen Sie den Startschlüssel ab.
3. Entfernen Sie die Sechskantschraube und die Unterlegscheibe, mit denen die Bodenplatte des Mähwerks befestigt ist, und legen Sie sie beiseite.

Deutsch

1. Heben Sie die Bodenplatte leicht an, um an die beiden Sechskantschrauben und Unterlegscheiben zu gelangen, mit denen der Scheinwerfer befestigt ist. Entfernen Sie die Schrauben und Unterlegscheiben und legen Sie sie beiseite.
2. Stecken Sie den alten Scheinwerfer aus und entsorgen Sie ihn.
3. Setzen Sie den neuen Scheinwerfer ein und setzen Sie Unterlegscheiben und Schrauben wieder ein. Fest anziehen.
4. Senken Sie die Bodenplatte ab und setzen Sie Unterlegscheibe und Schraube wieder ein, um sie zu sichern.

7.3REIFEN

Für gleichmäßiges Mähen ist es wichtig, dass alle Reifen den richtigen Luftdruck haben. Der empfohlene Druck ist:

i HINWEIS

Der Reifendruck sollte nur bei kalten Reifen gemessen oder eingestellt werden.

Antriebsräder 8 psi
Vordere Lenkräder 24 psi

i HINWEIS

Prüfen Sie die Reifen täglich. Bei Beschädigung sofort austauschen.

WARNING

Prüfen Sie den Reifendruck beim Aufpumpen sorgfältig. Zu viel Luft im Reifen kann zum Platzen des Reifens führen und schwere Verletzungen verursachen.

7.4SCHMIERUNG

Siehe Abbildung 19

Geben Sie vor dem Betrieb Öl hinzu.

Ölsorte SAE85W-140
Ölkapazität 180 ml

Wenden Sie sich an Ihren Händler von Cramer, um die Schmierung zu ersetzen.

i HINWEIS

Wechseln Sie das Getriebeöl, nachdem Sie die Maschine zum ersten Mal 50 Stunden lang betrieben haben, und anschließend alle 200 Stunden.

7.5DREHMOMENTWERTE

WARNING

Das Anziehen der Muttern der Antriebsräder und der Schrauben der Messerspindel muss besonders sorgfältig durchgeführt werden. Wenn diese Teile nicht korrekt angezogen werden, kann ein Rad oder ein Messer herausfallen, was zu schweren Schäden oder Verletzungen führen kann.

Die Drehmomentwerte sind unten angegeben:

TeilFt-lbs.Nm
Radmuttern (Radbolzen) 89 120
Schraube der Messerspindel 66 90

Deutsch

Nur Radmuttern -Es wird empfohlen, diese nach den ersten 2 Betriebsstunden, zu Beginn, alle 100 Stunden und nach dem Ausbau zur Reparatur oder zum Austausch zu prüfen.

DE

7.6 WARTUNG DES AKKUPACKS

Ihr Cramer-Mäher wird von einem Akkupack angetrieben, die bei ordnungsgemäßer Wartung eine jahrelange Lebensdauer hat. Für die richtige Pflege beachten Sie bitte die folgenden Hinweise:

• Laden Sie die Batterien nach jedem Gebrauch auf.
• Wenn ein Akkupack vollständig entladen und ausgeschaltet ist, sollten Sie ihn so schnell wie möglich wieder aufladen. Eine zu starke Entladung des Akkupacks verkürzt die Standzeit der Batterien und kann zu einer dauerhaften Beschädigung der Batterie führen. Es ist nicht notwendig, die Batterie vollständig aufzuladen; es reicht aus, wenn Sie den Akkupack nur 5-10 Minuten lang aufladen. Vorzugsweise laden Sie ihn innerhalb von 24 Stunden wieder auf.
• Achten Sie darauf, dass sich in der Nähe der Batteriepole und im Bereich der Batterie kein Gras, Schmutz und Unrat ansammelt.
• Laden Sie die Batterien in Innenräumen an einem gut belüfteten und trockenen Ort, fern von Funken oder Flammen. Setzen Sie das Ladegerät niemals Regen, Dämpfen oder Flüssigkeiten aus.
• Laden Sie nur die von Cramer gelieferten Lithium-Batterien auf.
• Berühren Sie keine unisolierten Teile des Ladegeräts (Anschlussstifte) oder des Ausgangssteckers.
• Verwenden Sie das Gerät nicht mit defekten Kabeln und Drähten. Tauschen Sie defekte Kabel und Leitungen sofort aus.
• Für eine langfristige Lagerung stellen Sie bitte sicher, dass die Lagertemperatur -20^ - 45^ innerhalb eines Monats und 0^ - 35^ zwischen zwei und zwölf Monaten beträgt.
  • Die Arbeitsumgebung des Akkupacks liegt bei -20°C - 55°C zum Entladen und bei 0°C \~ 55°C zum Laden.

7.7 WARTUNG DES AKKUFACHFILTERS

Ersetzen Sie den Filter im Akkufach alle 200 Stunden.

7.8 SERVICE

i WICHTIG

Warten Sie vor dem Einstellen, Reinigen oder Reparieren, bis alle Bewegungen zum Stillstand gekommen sind. Reparaturen oder Wartungsarbeiten, die Strom benötigen, sollten nur von geschultem Wartungspersonal durchgeführt werden. Lesen und beachten Sie die Sicherheitshinweise auf der Vorderseite der Bedienungsanleitung.

i WICHTIG

Reparaturen oder Wartungsarbeiten, die Strom benötigen, sollten nur von geschultem Wartungspersonal durchgeführt werden.

• Stellen Sie den Mäher auf ebenem Boden ab. Stellen Sie sicher, dass sich die Lenkstockhebel in der Neutralstellung befinden und dass der PTO-Schalter auf "AUS" steht. Heben Sie das Mähwerk an, drehen Sie den Schlüssel in die Position "OFF", ziehen Sie den Schlüssel vom Schalter ab und entnehmen Sie die Akkupacks aus dem Akkufach unter dem Sitz.
• Alle Wartungsarbeiten, die das Entfernen von Sicherheitsabdeckungen erfordern, müssen von einem geschulten Servicetechniker durchgeführt werden.
• Verwenden Sie einen Stock oder ein ähnliches Instrument, um unter dem Mäher zu reinigen, und achten Sie darauf, dass sich keine Körperteile - insbesondere Arme und Hände - unter dem Mäher befinden.
• Halten Sie Ihre Maschine sauber und entfernen Sie alle Ablagerungen von Müll und Schnittgut.
• Halten Sie das Batteriefach, das Mähwerk und den Arbeitsplatz des Bedieners sauber von angesammeltem Müll, Grasschnitt und anderen Abfällen.
• Reinigen Sie das Batteriefach, das Antriebsmotorfach, das Mähwerk, den Sitz usw. von Schmutz und Ablagerungen. Zur Reinigung nur Druckluft verwenden. Verwenden Sie KEIN Wasser, Lösungsmittel, harte Reinigungsmittel oder Scheuermittel.
• Tragen Sie immer einen angemessenen Augenschutz, wenn Sie die Batterien warten oder wenn Sie die Mähklingen schleifen und den angesammelten Schmutz entfernen. Versuchen Sie niemals, Einstellungen oder Reparaturen am Antriebssystem des Mähers, am Mähwerk oder an Anbaugeräten vorzunehmen, während das

Deutsch

DE

Fahrantriebssystem läuft. Reparaturen oder Wartungsarbeiten, die Strom benötigen, sollten nur von geschultem Wartungspersonal durchgeführt werden.

• Arbeiten Sie niemals unter der Maschine oder dem Anbaugerät, es sei denn, es/sie ist sicher mit Ständern abgestützt. Stellen Sie sicher, dass die Maschine sicher steht, wenn sie angehoben und auf die Ständer gestellt wird.
• Die Maschine darf sich auf den Ständern nicht bewegen, wenn der Fahrantrieb läuft und die Antriebsräder sich drehen. Verwenden Sie nur zertifizierte Ständer. Verwenden Sie zum Aufbocken des Geräts nur geeignete Ständer mit einer Kapazität von mindestens 2000 Pfund (907,2 kg). Nur paarweise verwenden. Beachten Sie die mit den Fahrzeugständern gelieferten Anweisungen.
• Berühren Sie keine heißen Teile der Maschine.
• Achten Sie darauf, dass die Schrauben und Muttern fest angezogen sind, insbesondere die Schrauben der Messerbefestigung. Halten Sie die Ausrüstung in einem guten Betriebszustand.
• Manipulieren Sie niemals die Sicherheitseinrichtungen. Prüfen Sie regelmäßig ihre korrekte Funktion.
• Drehen Sie den Schlüssel in die Position "AUS", bevor Sie den Auswurfschacht befreien.
• Reinigen Sie den Auswurfschacht niemals bei laufender Maschine. Drehen Sie den Schlüssel in die Position "AUS" und vergewissern Sie sich, dass die Klingen vor der Reinigung zum Stillstand gekommen sind. Verwenden Sie einen Stock, um einen verstopften Auslassbereich zu reinigen. Benutzen Sie niemals Ihre Hand!
• Halten Sie das Gerät an und warten Sie, bis die Messer zum Stillstand gekommen sind, bevor Sie den Auswurfkanal freimachen. Die Komponenten des Grasfangsystems unterliegen Verschleiß, Beschädigung und Verschlechterung, wodurch bewegliche Teile freigelegt oder Gegenstände aufgeworfen werden könnten. Prüfen Sie die Komponenten regelmäßig und ersetzen Sie sie bei Bedarf durch vom Hersteller empfohlene Teile.
• Seien Sie bei der Arbeit unter dem Mähwerk vorsichtig, da die Mähklingen extrem scharf sind. Tragen Sie Handschuhe und seien Sie besonders vorsichtig, wenn Sie sie warten.
• Verwenden Sie nur Cramer-Mäher-Originalteile, um sicherzustellen, dass der Originalstandard erhalten bleibt.
• Trennen Sie immer die Akkus, bevor Sie das Gerät transportieren. Halten Sie das Gerät frei von Grasschnitt, Blättern und anderen Verunreinigungen.
• Prüfen Sie die Funktion der Bremsen regelmäßig. Verstellen und warten Sie sie nach Bedarf.
• Sicherheits- und Hinweisschilder sind je nach Bedarf zu pflegen oder zu ersetzen.
• Lassen Sie Ihren Aufsitzrasenmäher von einer qualifizierten Fachkraft mit baugleichen Ersatzteilen warten. Nur so wird die Sicherheit des Aufsitzrasenmähers gewährleistet.
• Nur mit dem vom Hersteller angegebenen Ladegerät aufladen. Ein Ladegerät, das für einen Akkupacktyp geeignet ist, kann bei Verwendung mit einem anderen Akkupack eine Brandgefahr darstellen.

8 TRANSPORT UND LAGERUNG

8.1 TRANSPORT

WARNING

Seien Sie besonders vorsichtig, wenn Sie die Maschine in einen Anhänger laden oder daraus abladen. Drücken Sie die Taste für die niedrige Geschwindigkeit und bewegen Sie die Fahrhebel zur Regulierung der Geschwindigkeit vorsichtig. Fahren Sie beim Beladen immer rückwärts auf den Anhänger. Überschreiten Sie beim Be- und Entladen des Mähers nicht den empfohlenen maximalen Arbeitswinkel von 15°. Die Nichtbeachtung dieser Anweisungen kann zu Kontrollverlust führen und schwere Verletzungen bis hin zum Tod oder Sachschäden zur Folge haben.

WARNING

Seien Sie beim Be- und Entladen des Mähers auf oder von einem Anhänger vorsichtig. Stellen Sie sicher, dass das Mähwerk in die höchste Position angehoben ist, damit es nicht an der Rampe hängen bleibt. Die Räder des Mähers können von der Rampe oder dem Anhänger abspringen, wodurch sich der Mäher umdrehen oder umkippen kann und somit Quetschgefahr entsteht, die zu schweren Verletzungen bis hin zum Tod führen kann.

1. Stellen Sie den Mäher auf einer ebenen Fläche ab.
2. Heben Sie das Mähwerk in die höchste Position.
3. Positionieren und befestigen Sie die Rampe gemäß den Herstelleranweisungen am Anhänger.

Deutsch

i HINWEIS

Wir empfehlen die Verwendung einer voll ausgefahrenen Laderampe, die mindestens 1 Fuß breiter ist als der Mäher, um das Risiko zu minimieren, dass die Räder des Mähers von der Seite der Rampe abkommen.

1. Fahren Sie den Mäher langsam auf die Rampe und in den Anhänger.
2. Senken Sie das Mähwerk vollständig ab.
3. Betätigen Sie die Feststellbremse.
4. Schalten Sie den Mäher aus und ziehen Sie den Schlüssel ab.
5. Sichern Sie den Mäher bei Bedarf mit Gurten oder Seilen, um Bewegungen während des Transports zu verhindern.

WARNING

Um ein unbeabsichtigtes Starten oder Bewegungen zu vermeiden, die zu schweren Verletzungen führen könnten, ziehen Sie während des Transports immer den Startschlüssel ab und aktivieren Sie die Feststellbremse.

8.2 REINIGUNG UND LAGERUNG

8.2.1 MASCHINE REINIGEN

• Entfernen Sie alle Gras- und Laubansammlungen auf oder um die Motorabdeckung (verwenden Sie kein Wasser aus einer Hochdruckpistole, um den Motor zu reinigen).
• Wischen Sie den Mäher von Zeit zu Zeit mit einem trockenen Tuch sauber.
• Wenn sich während des Einsatzes Schmutz an der Unterseite des Mähers ansammelt, stoppen Sie den Motor, schalten Sie die Maschine aus und kratzen Sie ihn mit einem geeigneten Werkzeug ab.

8.2.2 DAS MÄHWERK REINIGEN

Siehe Abbildung 20

• Stellen Sie die Feststellbremse in die Parkschlitze.
• Stellen Sie das Mähwerk auf die niedrigste Höhe ein.
• Befestigen Sie die mitgelieferte Schnellkupplung für den Waschanschluss am Gartenschlauch.
• Schließen Sie einen Gartenschlauch mit Schnellkupplung an den Waschanschluss des Mähwerks an. Die Waschöffnung befindet sich auf der linken Seite des Mähwerks.
• Stellen Sie das Wasser ein.
• Ziehen Sie den PTO-Schalter, um die Mähklingen zu starten, und stellen Sie die höchste Messerdrehzahl ein.
• Spülen Sie etwa eine Minute lang Wasser unter das Mähwerk.
• Schalten Sie die Mähklingen aus, indem Sie den PTO-Schalter nach unten drücken.
• Stellen Sie das Wasser ab und entfernen Sie den Gartenschlauch und die Schnellkupplung vom Waschanschluss.
• Entfernen Sie die Schnellkupplung vom Gartenschlauch und bewahren Sie sie zur späteren Verwendung auf.
• Schalten Sie den Mäher vollständig aus.

8.2.3 MASCHINE LAGERN

Die folgenden Schritte sollten durchgeführt werden, um die Maschine für die Lagerung vorzubereiten.

• Reinigen Sie die Maschine wie im vorherigen Abschnitt beschrieben.
• Kontrollieren Sie das Messer und tauschen Sie es aus oder schärfen Sie es, falls erforderlich (siehe Abschnitt Wartung).
• Lagern Sie die Maschine nicht in der Nähe von ätzenden Materialien wie Dünger oder Steinsalz.
• Bewahren Sie die Maschine außerhalb der Reichweite von Kindern auf.
• Decken Sie die Maschine nicht mit einer festen Plastikfolie ab. Kunststoffabdeckungen schließen Feuchtigkeit um die Maschine herum ein, was zu Rost und Korrosion führt.
• Prüfen Sie genau, ob verschlissene oder beschädigte Teile ausgetauscht werden müssen, und bestellen Sie diese bei Ihrem Händler.
• Bitte wenden Sie sich an den Kundendienst, um die Maschine gründlich zu schmieren.

Deutsch

DE

• Laden Sie die Batterien vollständig auf und warten Sie sie.

• Lassen Sie nicht die Luft aus den Reifen.
  • Die Maschine sollte an einem gut belüfteten, sauberen und trockenen Ort gelagert werden, da das Batterieladegerät nicht in einer feuchten Umgebung verwendet werden kann.

• Die Batterien sollten immer vollständig geladen sein. Es ist besonders wichtig, Schäden an der Batterie zu vermeiden, wenn die Temperatur unter 0 °C (32 °F) liegt.

• Schließen Sie den Ladeadapter an den Ladeanschluss und die Batterien an, wie im Abschnitt "Ladeadapter" im Kapitel "Elektrische Anlage" beschrieben.
• Schließen Sie das Ladegerät an eine geeignete Steckdose an. Weitere Einzelheiten zur Verwendung des Ladegeräts und zum Laden der Batterien finden Sie in den Abschnitten Batterieladegerät, Laden der Batterien und Ladeempfehlungen im Abschnitt über das elektrische System.
• Um die Standzeit der Batterien zu verlängern, sollten sie kurz nach jedem Gebrauch vollständig aufgeladen werden.

8.2.4 NACH DER LAGERUNG FÜR DIE VERWENDUNG VORBEREITEN

Die folgenden Schritte sollten durchgeführt werden, bevor Sie den Mäher nach der Lagerung wieder verwenden:

• Laden Sie die Akkus vollständig auf.
• Prüfen Sie den Reifendruck und erhöhen Sie ihn bei Bedarf.
• Fahren Sie den Mäher eine kurze Strecke und überprüfen Sie alle Systeme und Komponenten, um sicherzustellen, dass sie ordnungsgemäß funktionieren.

9 FEHLERBEHEBUNG

PROBLEM MÖGLICHE URSACHE LÖSUNG
Das Fahrzeug lässt sich nicht bewegen.	In das Akkufach ist kein Akkupack oder kein von Cramer vorgesehener Akkupack eingesetzt.	Um den normalen Betrieb des Fahrzeugs zu gewährleisten, sollte mindestens 1 von Cramer vorgesehenes Akkupackprodukt in das Akkufach gelegt werden.
	Akkupack ist nicht geladen. Prüfen Sie	die Stromversorgung des Akkus.
	Es sitzt niemand auf dem Sitz oder der Bedienerpräsenzschalter ist nicht geschlossen.	Stellen Sie sicher, dass der Fahrer auf dem Sitz sitzt.
	Die Feststellbremse ist aktiv. Stellen Sie	e sicher, dass die Feststellbremse vollständig gelöst ist, damit sich die Räder frei drehen können.
	Das Akkufach befindet sich im Ruhe-zustand.	Drehen Sie den Schlüsselschalter in die Position AUS und warten Sie etwas länger als 5 Sekunden, bevor Sie die Maschine erneut starten.
Plötzliche Störung während der Fahrt	Das Akku ist nicht aufgeladen. Um der	normalen Betrieb des gesamten Fahrzeugs zu gewährleisten, ist es notwendig, mindestens 1 von Cramer vorgesehenes Akkupackprodukt in das Akkufach einzusetzen und sicherzustellen, dass der Akkupack mit Strom versorgt wird.
	Raue und holprige Straßen führen zu einer Unterbrechung des Bedienerpräsenzschalters.	Betätigen Sie die Feststellbremse, starten Sie die Maschine neu und drücken Sie den Joystick.
	Gaspedal defekt. Wenden Sie sich an einen Kundendienstmitarbeiter von Cramer.
	Antriebsregler hat eine Störung. Wenden Sie sich an einen Kundendienstmitarbeiter von Cramer.
Die Klinge funktioniert nicht, nachdem der PTO-Schalter betätigt wurde.	In das Akkufach ist kein von Cramer vorgesehener Akkupack eingesetzt.	Um den normalen Betrieb des gesamten Fahrzeugs zu gewährleisten, ist es notwendig, mindestens 1 von Cramer vorgesehenes Akkupackprodukt in das Akkufach einzusetzen und sicherzustellen, dass der Akkupack mit Strom versorgt wird.
	Der Akkuladestand ist unter 5%. Prüfen Sie die Akkuleistung. Wenn die Akkuleistung niedrig ist, laden Sie den Akku auf.
	Der Bedienerpräsenzschalter ist nicht geschlossen.	Stellen Sie sicher, dass der Fahrer auf dem Sitz sitzt.
	Der Klingenschalter (PTO) ist vor dem Einschalten nicht in der Ausgangsposition.	Drücken Sie den PTO und ziehen Sie ihn wieder hoch.
	Klingenmotor oder anderer Funktions-schutz blockiert.	Vergewissern Sie sich, dass sich kein Unkraut oder andere Fremdkörper an der Verbindung zwischen der Klinge und dem Motor befinden, um einen reibungslosen Klingenlauf zu gewährleisten. Es wird empfohlen, das Mähwerk hochzustellen und die Klinge zu starten, bevor Sie das Mähwerk auf den gewünschten Gang einstellen.
	Die Laufsteuerung funktioniert nicht richtig.	Stellen Sie sicher, dass kein anderer Fehler auf der Anzeige angezeigt wird.
Die Klinge bleibt beim Mähen von Gras stecken.	Die Klingensteuerung funktioniert nicht richtig.	Prüfen Sie den Fehlercode, der auf der Anzeige erscheint.

DE

Deutsch

DE

PROBLEM MÖGLICHE URSACHE LÖSUNG
	Überlastung des Klingenmotors. Reinigen Sie das Innere des Mähwerks, stellen Sie sich-er, dass sich die Klingen nicht abnormal drehen, drücken Sie den PTO, starten Sie die Maschine neu und reduziere- ren Sie die Klingenbelastung, indem Sie entweder die Höhe des Mähwerks erhöhen oder die Fahrgeschwindig-keit verringern.
	Die Akkupacktemperatur ist zu hoch. Verwenden Sie das Gerät nicht unmittelbar nach Abschluss des Ladevorgangs, da sonst der Temperaturschutzfehler des Akkupacks ausgelöst werden kann.
	Der Akkuladestand ist unter 5%. Die Akkuleistung ist niedrig, bitte laden Sie den Akku auf.
	Die Klinge wird von einem Fremdkörper getroffen, der einen plötzlichen Stopp verursacht.	Drehen Sie den Schlüssel in die Position AUS und wart- en Sie etwas länger als 5 Sekunden, bevor Sie die Ma-schine erneut starten.
	Antriebssteuerung funktioniert nicht richtig.	Prüfen Sie den Fehlercode, der auf der Anzeige erscheint.
Der Mäher schneidet das Gras ungleichmäßig und der Höhenunterschied ist sehr groß.	Die Klinge ist stumpf. Schleifen Sie die Klinge gemäß Anleitung.
	Die Klinge ist verbogen. Tauschen Sie die verbogene Klinge gemäß den Anwei-sungen aus und tragen Sie dabei Schutzkleidung.
	Das Mähwerk ist nicht eben. Ebnen Sie das Mähwerk gemäß den Anweisungen, um sicherzustellen, dass die Höhe links und rechts gleich ist.
Die tatsächliche Mähhöhe stimmt nicht mit der gewählten markiert- en Mähhöhe überein.	Die Befestigungsbolzen am Mähwerk sind lose.	Passen Sie die Befestigungsbolzen des Mähwerks an, um sicherzustellen, dass es fest montiert ist. Hinweis: Das Mähwerk muss nach dem Einstellen der Befesti-gungsbolzen neu ausgerichtet werden.
	Das Mähwerk ist stark abgenutzt oder beschädigt.	Setzen Sie ein neues Mähwerk ein.
Fahrzeug schreddert unregelmäßig	Der Rasen ist zu nass. Bitte prüfen Sie vor dem Mähen den Zustand des Gra-ses. Wenn das Gras zu nass ist, warten Sie, dass Wind oder Sonne den Tau aufgelöst haben, bevor Sie es schneiden.
	Der Mäher ist so eingestellt, dass er zu viel Gras auf einmal mäht.	Wenn das Gras zu dicht und hoch ist, heben Sie das Mähwerk an, und vermeiden Sie das Mähen von zu ho-hem Gras soweit möglich.
Übermäßige Mas-chinenvibratio-nen	Klingen lose. Schleifen Sie die Klinge mit der in der Anleitung angege-benen Methode.
	Klingen sind verbogen. Tauschen Sie die verbogenen Klingen gemäß den An-weisungen aus und tragen Sie dabei Schutzhandschuhe.
	Mähwerk nicht eben. Ebnen Sie das Mähwerk gemäß den Anweisungen, um sicherzustellen, dass die Höhe links und rechts gleich ist.
	Mähwerk lose. Verriegeln Sie die Befestigungsbolzen des Mähwerks.
	Der Mäher ist so eingestellt, dass er zu viel Gras auf einmal mäht.	Wenn das Gras zu dicht und hoch ist, heben Sie das Mähwerk an, und versuchen Sie das Mähen von zu ho-hem Gras zu vermeiden.
Nach dem Mäh-vorgang verblei-ben auf dem Boden Gras, Blätter oder Ab-fälle.	Der Mäher ist so eingestellt, dass er zu viel Gras auf einmal mäht.	Wenn das Gras zu dicht und hoch ist, heben Sie bitte das Mähwerk an. Wenn das Gras höher als 15 cm ist, verfahren Sie in zwei Mähvorgängen, um den ge-wünschten Mäheffekt zu erzielen, und versuchen Sie, das Mähen von zu dichtem Gras zu vermeiden.

Deutsch

PROBLEM MÖGLICHE URSACHE LÖSUNG
	Das Gras ist zu nass. Prüfen Sie vor dem Mähen den Zustand des Rasens.Wenn das Gras zu nass ist, warten Sie, dass Wind oder Sonne den Tau aufgelöst haben, bevor Sie es mähen.
	Die Fahrgeschwindigkeit ist zu hoch. Verringern Sie die Fahrgeschwindigkeit.
	Die Schnittgeschwindigkeit der Klinge ist zu niedrig.	Erhöhen Sie die Geschwindigkeitsstufe der Klinge.
Kurze Mähdauer	Das Mähen von zu dichtem Gras kann die Mähdauer verkürzen.	Wenn Sie das Mähwerk anheben oder die Geschwindigkeit der Klingen verringern, können Sie die Nutzungsdauer einer Mäherladung verlängern.
Mäher außer Kontrolle	Reifendruck unterschiedlich Prüfen Sie den Reifendruck des Mähers regelmäßig gemäß Bedienungsanleitung.
Das Fahrzeug lässt sich nach dem Waschen nicht starten.	Unsachgemäße Reinigung, z. B. Wasser im LED-Bildschirm, im Akku-fach und in anderen elektronischen Komponenten.	1. Bitte befolgen Sie die Anweisungen zur Reinigung der Maschine.2. Sollte das Fahrzeug unabsichtlich durchnässt worden sein, stellen Sie es bitte für 12 Stunden an einen trockenen Ort oder föhnen Sie es vor der Verwendung trocken.3. Wenden Sie sich an einen Kundendienstmitarbeiter von Cramer.
Der Mäher ist verstopft.	Unkraut und Abfälle sammeln sich auf dem Mähwerk.	Bitte befolgen Sie die Anweisungen zur Reinigung der Maschine nach jeder Verwendung der Maschine.
Im Parkmodus rutscht die Mas-chine schnell an Hängen und kommt ins Schleudern.	Starker Reifenverschleiß. Wenden Sie sich an den Kundendienst, um die Reifen auszutauschen.
	Die Magnetbremse ist beschädigt oder zu stark abgenutzt.	Wenden Sie sich an den Kundendienst, um die Magnetbremse auszutauschen.
	Die Magnetbremse wurde manuell gelöst.	Überprüfen Sie die Magnetbremse und stellen Sie sie in die Ausgangsposition zurück.

DE

DE

10 TECHNISCHE DATEN

Modell-Nr. 82LT107
Spannung 82 V
Bruttogewicht des Fahrzeugs 106±3 kg
Länge 170 cm
Höhe 117 cm
Breite (mit Abfluss) 135 cm
Breite (ohne Abfluss) 107 cm
Mähwerkbreite 107 cm
Fahrgeschwindigkeit 0-8 mph
Rückwärtsgeschwindigkeit 0-3 mph
Schnitthöhenbereich 3.81-11.4 cm
Niveau der Schnitthöheneinstellung 7 Stück
Leerlaufdrehzahl 2400/3000/3200 U/min
Ladezeit 4 h (mit 8-A-Ladegerät)
Motorleistung	1.2 kW (Klingenmotor)
	1.2 (Antriebsmotor)
MAX Hanglage	15°
Anzahl an Klingen (Auswurf/Mulchen)	2 Stück
Gemessener Schalldruckpegel	L_pA = 84.77 dB(A), K_pA = 3 dB(A)
Gemessener Schallleistungspegel	L_wA = 98.24 dB(A)
Garantierter Schallleistungspegel	L_wA.d = 100 dB(A)
Vibration	Arme: ≤2.5 m/s2, K= 1.5 m/s2
	Körper: ≤2.5 m/s2, K= 1.5 m/s2

11 GARANTIEBESTIMMUNGEN

Cramer gewährt die folgende Garantie nur dem Erstkäufer ("Eigentümer") - die Garantie ist nicht übertragbar:

A. Verwendung zum Privatgebrauch: Cramer-Produkte, die für den normalen Privatgebrauch* genutzt werden, unterliegen einer Garantie von fünf (5) Jahren oder 1.500 Betriebsstunden (je nachdem, was zuerst eintritt) ab Kaufdatum auf alle Materialien und die Verarbeitung von Fahrgestell, Mähwerk und Batterien. Für Verbrauchsmaterialien wie Reifen und Messer gilt eine Garantie von dreißig (30) Tagen ab Kaufdatum. Wenn der Eigentümer innerhalb dieser Garantiezeit einen Material- oder Verarbeitungsfehler feststellt, gilt folgendes:

• Der Eigentümer muss Cramer oder einen autorisierten Händler unverzüglich schriftlich oder per E-Mail, Telefonanruf, App oder persönlich über den Mangel informieren. In keinem Fall darf eine solche Mitteilung später als fünf (5) Jahre nach dem Kaufdatum bei Crameroder einem autorisierten Händler eingehen.
• Innerhalb eines angemessenen Zeitraums nach einer solchen Benachrichtigung und der Überprüfung eines garantiepflichtigen Defekts behebt Cramer jeden Material- oder Verarbeitungsfehler am Cramer-Produkt, indem es nach eigenem Ermessen Teile repariert oder durch neue oder gebrauchte Ersatzteile ersetzt.
• Eine solche Reparatur, einschließlich Teilen und Arbeit, geht ausschließlich für den ursprünglichen Eigentümer zu Lasten von Cramer.

Deutsch

B. Gewerbliche Nutzung: Cramer-Produkte, die für kommerzielle und institutionelle Zwecke verwendet werden, unterliegen einer Garantie von fünf (5) Jahren oder 1.500 Betriebsstunden (je nachdem, was zuerst eintritt) ab dem Kaufdatum auf alle Materialien und die Verarbeitung von Fahrgestell, Mähwerk und Batterien. Für Verbrauchsmaterial (einschließlich, aber nicht beschränkt auf Reifen und Messer) gilt eine Garantie von dreißig (30) Tagen ab dem Kaufdatum. Wenn der Eigentümer innerhalb dieser Garantiezeit einen Material- oder Verarbeitungsfehler feststellt, gilt folgendes:

• Der Eigentümer muss Cramer oder einen autorisierten Händler unverzüglich schriftlich, per E-Mail, Telefonanruf, App oder persönlich über den Defekt informieren. In keinem Fall darf eine solche Mitteilung später als fünf (5) Jahre nach dem Kaufdatum bei Crameroder einem autorisierten Händler eingehen.
• Innerhalb eines angemessenen Zeitraums nach einer solchen Benachrichtigung und Überprüfung eines garantiepflichtigen Mangels behebt Cramer jeden Material- oder Verarbeitungsfehler an dem Cramer-Produkt, indem es nach eigenem Ermessen Teile repariert oder durch neue oder gebrauchte Ersatzteile ersetzt.
• Eine solche Reparatur, einschließlich Teilen und Arbeit, geht ausschließlich für den ursprünglichen (gewerblichen) Eigentümer zu Lasten von Cramer.

i HINWEIS

Wenn die Batterien nicht ordnungsgemäß gewartet und vollständig aufgeladen werden, verkürzt sich die Standzeit der Batterien und die Batteriegarantie tritt außer Kraft. Die Bestimmungen dieser eingeschränkten Garantie gelten nicht für Ausfälle aufgrund von:

• Missbrauch oder Vernachlässigung, wie z. B. Wasserschäden, lose Kabel oder verrostete oder korrodierte Teile.
• Fehlende ordnungsgemäße Wartung, Schäden durch unsachgemäßen Einbau der Batterie, Vernachlässigung, Bruch, extreme Temperaturbedingungen, einschließlich, aber nicht beschränkt auf Temperaturen unter dem Gefrierpunkt, heiße Temperaturen, Nähe zu Wärmequellen einschließlich Heizgeräten oder Feuer, Kontakt mit Wasser oder anderen Substanzen, Bruchstücke, Betrieb der Batterie in überladenem oder ungeladenem Zustand.
• Eine Batterie, die mit anderen Systemen als dem Original-Batterieladegerät geladen wird.

Fußnote: *" Normaler Privatgebrauch", wie hier verwendet, bedeutet die Nutzung des Produkts auf demselben Grundstück, auf dem Ihr Haus steht. Die Nutzung an mehr als einem Ort gilt als gewerbliche Nutzung, für die dann die Garantie für gewerbliche Nutzung gilt.

11.2 WER ERBRINGT DIE GARANTIELEISTUNG

Alle Garantieleistungen werden durch einen von Cramer autorisierten Händler oder einen von Cramer autorisierten Servicetechniker erbracht. Serviceanrufe und/oder die Kosten für den Transport des Produkts zum und vom autorisierten Händler für Garantiearbeiten werden vom Eigentümer des Produkts getragen. Für Garantieleistungen wenden Sie sich bitte an einen autorisierten Händler.

11.3 WAS VON DIESER GARANTIE NICHT ABGEDECKT IST

Cramer übernimmt keine Garantie:

• Reparaturen, die von Unbefugten durchgeführt werden.
• Schäden durch die Verwendung des Cramer-Produkts für andere als die vorgesehenen Zwecke.
• Schäden durch Katastrophen wie Feuer, Überschwemmung, Wind und Blitzschlag.
• Schäden durch Vernachlässigung, Missbrauch, unsachgemäßen oder unangemessenen Gebrauch, Unfälle, Fahrlässigkeit oder Fehlgebrauch wie Wasserschäden.
• Reparaturen oder Ersatz, die durch die Verwendung von nicht zugelassenen Teilen, Zubehör oder Anbaugeräten notwendig werden.
• Reparaturen oder Austausch infolge von Änderungen oder Modifikationen, die nach Auffassung von Cramer den Betrieb, die Leistung oder die Haltbarkeit des Geräts beeinträchtigen.
• Produkte, Komponenten oder Teile, die nicht von Cramer hergestellt wurden.
• Produkte, deren Kennzeichnung verändert wurde, einschließlich, aber nicht beschränkt auf, entfernte und/oder unleserlich gemachte Seriennummern.
• Beeinträchtigung oder Schäden durch normale Abnutzung, fehlende angemessene und ordnungsgemäße Wartung, Nichtbeachtung der Betriebs-, Wartungs- und Einstellanweisungen im Benutzerhandbuch des Produkts oder anderer von Cramer bereitgestellter Betriebsanweisungen.
• Normale Wartungsteile und Serviceleistungen, einschließlich, aber nicht beschränkt auf Schmiermittel, Tuningteile, Messer, Schärfen der Messer, Lager, Brems- oder Lenkungseinstellungen.

Deutsch

DE

- Produkte mit einer nicht genehmigten Programmierung für dieses Produkt, einschließlich Änderungen von Parametern, Aftermarket-Programmierung oder -Anpassungen oder jegliche nicht genehmigte Änderung von Komponenten, Elektronik oder Software.

11.4 AUSSCHLUSS DER GEWÄHRLEISTUNG

Die obigen Garantien treten an die Stelle aller anderen ausdrücklichen oder implizierten Garantien, einschließlich, aber nicht beschränkt auf die implizierten Garantien der Marktgängigkeit und der Eignung für einen bestimmten Verwendungszweck. Wenn das Cramer-Produkt jedoch als Verbraucherprodukt erworben wird, ist jede implizierte Garantie der Marktgängigkeit oder der Eignung für einen bestimmten Verwendungszweck auf die Dauer dieser beschränkten Garantie beschränkt. In einigen Ländern ist eine Begrenzung der Dauer einer implizierten Garantie nicht zulässig, so dass die obige Einschränkung möglicherweise nicht auf Sie zutrifft. Diese Garantie gibt Ihnen bestimmte gesetzliche Rechte, und Sie können auch andere Rechte haben, die von Staat zu Staat variieren.

11.5 BEGRENZUNG DER RECHTSMITTEL

In keinem Fall haftet Cramer für Sonder-, Neben- oder Folgeschäden, die auf einer Garantieverletzung, einem Vertragsbruch, einer Fahrlässigkeit, einer verschuldensunabhängigen Haftung aus unerlaubter Handlung oder einer anderen Rechtstheorie beruhen. Diese Schäden umfassen unter anderem:

• Verlust von Gewinnen
- Verlust von Ersparnissen oder Einnahmen
- Verlust der Nutzung des Cramer-Produkts oder der zugehörigen Ausstattung
- Kapitalkosten
- Kosten für Ersatzgeräte, Einrichtungen, Dienstleistungen oder Ausfallzeiten
• Die Ansprüche Dritter, einschließlich Kunden, und die Verletzung von Eigentum

11.6 ZEITLICHE BEGRENZUNG

Es sei denn, nationales Recht bestimmt etwas anderes:

Jede Klage wegen Verletzung der Garantie muss innerhalb von fünf (5) Jahren oder sechzig (60) Monaten ab dem Kaufdatum bei privater und/oder gewerblicher Anwendung eingereicht werden.

Falls das Herstellungsdatum mehr als einen angemessenen Zeitraum vor dem Erstkauf durch den Kunden liegt, kann die Garantie von Cramer zusätzlich eingeschränkt sein.

11.7 KEINE WEITEREN GARANTIEN

Diese Vereinbarung gilt als die vollständige und ausschließliche Vereinbarung zwischen den Parteien und ersetzt alle früheren mündlichen oder schriftlichen Vereinbarungen und alle anderen Mitteilungen zwischen den Parteien, die sich auf den Gegenstand dieser Vereinbarung beziehen.

11.8 VERANTWORTUNG DES EIGENTÜMERS

Sie müssen Ihr Cramer-Produkt den in der Bedienungsanleitung beschriebenen Wartungsmaßnahmen entsprechend warten. Eine solche Routinewartung geht zu Ihren Lasten, egal, ob sie von einem Händler oder von Ihnen selbst durchgeführt wird.

Diese Maschine ist, wie jedes andere motorbetriebene Gerät, potenziell gefährlich, wenn sie nicht ordnungsgemäß bedient wird. Jeder Bediener muss vorsichtig vorgehen und jederzeit auf die Sicherheit achten. Jeder Bediener sollte sich vor der Verwendung des Cramer-Produkts gründlich mit der Bedienungsanleitung und den Sicherheitshinweisen an der Maschine selbst vertraut machen, um den Betrieb und die Sicherheitsanforderungen zu verstehen.

11.9 AUFTEILUNG DER RISIKEN

In dieser Vereinbarung werden die Risiken eines Produktausfalls zwischen Cramer und dem Eigentümer aufgeteilt. Diese Aufteilung wird von beiden Parteien anerkannt und spiegelt sich im Preis der Waren wider.

11.10 GARANTIEREGISTRIERUNG

Es sei denn, nationales Recht bestimmt etwas anderes:

1. Die Eigentümer müssen das Gerät innerhalb von zehn (10) Tagen nach dem Kaufdatum bei Cramer anmelden.

Deutsch

1. Die Registrierung kann durch Ausfüllen des Formulars zur Garantieregistrierung erfolgen, das in der Betriebsanleitung enthalten ist.
2. Die Registrierung kann auch über Online-Formulare unter cramertools.com oder über die App unter Vorlage eines Kaufbelegs (Quittung mit Kaufdatum) erfolgen.

12 EG-KONFORMITÄTSERKLÄRUNG

Name und Anschrift des Herstellers:

Name: Greenworks Tools Europe GmbH

Adresse: Brunnenweg 17, 64331 Weiterstadt, Deutschland

Name und Anschrift der Person, die zur Erstellung der technischen Unterlagen berechtigt ist:

Name: Ralf Pankalla

Adresse: Brunnenweg 17, 64331 Weiterstadt, Deutschland

Hiermit erklären wir, dass das Produkt

Kategorie: Rasentraktor

Modell: 82LT107

Seriennummer: Siehe Produktetikett

Baujahr: Siehe Produktetikett

• den einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht.
• den Bestimmungen der folgenden anderen EG-Richtlinien entspricht:

• 2014/30/EU
• 2011/65/EU & 2015/863/EU

Darüber hinaus erklären wir, dass die folgenden (Teile/Klauseln von) europäischen harmonisierten Normen verwendet wurden:

• EN 62841-1, EN ISO 5395-1, EN ISO 5395-3, EN ISO 14982, IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC 62321-8

Ort, Datum: 11.11.2022 Unterschrift: Ted Qu, Qualitätsleiter

Ted Qu

DE

Español

8 TRANSPORT ET STOCKAGE

8.1 TRANSPORT

AVERTISSEMENT

10 Technische gegevens...... 173

11 Beperkte garantie.... 173

5.1 VEILIGHEID ELEKTRISCH SYSTEEM

10 TECHNISCHE GEGEVENS

Osoite: Brunnenweg 17, 64331 Weiterstadt, Saksa

Osoite: Brunnenweg 17, 64331 Weiterstadt, Saksa

4.2.8 ANVÄND USB-PORTEN

Se figur 14

Adress: Brunnenweg 17, 64331 Weiterstadt, Tyskland

Adress: Brunnenweg 17, 64331 Weiterstadt, Tyskland

Adresse: Brunnenweg 17, 64331 Weiterstadt, Tyskland

Adresse: Brunnenweg 17, 64331 Weiterstadt, Tyskland

Vi erklærer herved at produktet

Kategori: Plentraktor

Modell: 82LT107

Adresse: Brunnenweg 17, 64331 Weiterstadt, Tyskland

Adresse: Brunnenweg 17, 64331 Weiterstadt, Tyskland

Aadress: Brunnenweg 17, 64331 Weiterstadt, Saksamaa

Aadress: Brunnenweg 17, 64331 Weiterstadt, Saksamaa

Käesolevaga kinnitame, et toode

Liik: Murutraktor

Mudel: 82LT107

Seerianumber: Vt toote andmesilti
