GS54NVWE0N - Saldētava SIEMENS - Bezmaksas lietošanas instrukcija

Zīmols	Siemens
Modelis	GS54NVWE0N
Produkta veids	Saldētājs skapis
Klimata klase	SN-T (no 10°C līdz 43°C)
Saldēšanas jauda	Apmēram 24 kg/24h
Kopējais neto tilpums	Apmēram 250 L
Izmēri (A x P x D)	185 cm x 60 cm x 65 cm
Neto svars	Apmēram 70 kg
Elektroapgāde	220-240 V, 50 Hz
Energoefektivitātes klase	E (saskaņā ar ES regulu 2019/2016)
Gada enerģijas patēriņš	Apmēram 280 kWh/gadā
Trokšņa līmenis	38 dB (A)
Galvenās funkcijas	Saldēšana, ledus pagatavošana, iekšējais LED apgaismojums
Iekšējais apgaismojums	LED, nomaināms
Ledus pagatavošana	Jā, ledus paplāte
Apkope un tīrīšana	Ieteicama manuāla atkausēšana, iekšpuses tīrīšana ar siltu ūdeni
Drošība	Pirms remonta atvienot, valkāt cimdus, ievērot norādījumus
Rezerves daļas un remontējamība	Durvju blīve, rokturis, eņģes, plauktiņš, paplāte, ledus gatavotājs, LED apgaismojums – nomaināmi lietotājam
Remontējamības indekss	8,0/10 (pēc lietotāja vērtējuma)
Lietošanas instrukcija pieejama	PDF bezmaksas, 543 lappuses, daudzvalodu

Bieži uzdotie jautājumi - GS54NVWE0N SIEMENS

Kā nomainīt Siemens GS54NVWE0N saldētāja durvju blīvi?

Lai nomainītu durvju blīvi, vispirms izņemiet veco blīvi, izvelkot to no gropes. Pēc tam sasildiet jauno blīvi, lai to pārveidotu, un pakāpeniski ievietojiet to gropē, sākot no stūriem. Pārliecinieties, ka grope nav bojāta. Sīkāku informāciju skatiet lietošanas instrukcijā.

Kā atkausēt Siemens GS54NVWE0N saldētāju?

Lai atkausētu, atvienojiet ierīci un izņemiet visu pārtiku. Atstājiet durvis atvērtas, lai ledus izkustu. Nelietojiet asus priekšmetus, lai nokasītu ledu. Noslaukiet iekšpusi ar mitru drānu un nosusiniet pirms atkārtotas ieslēgšanas.

Kāda ir GS54NVWE0N saldēšanas jauda?

Saldēšanas jauda ir aptuveni 24 kg svaigu pārtikas produktu 24 stundās, saskaņā ar standartiem. Tas var atšķirties atkarībā no lietošanas.

Kā iestatīt Siemens GS54NVWE0N saldētāja temperatūru?

Temperatūru regulē, izmantojot vadības paneli ierīces priekšpusē. Ieteicamā temperatūra ir -18°C. Izmantojiet + vai - pogas, lai precizētu.

Ko darīt, ja saldētājs vairs nedzesē pietiekami?

Vispirms pārbaudiet, vai ierīce ir pareizi pievienota un vai drošinātājs nav izdedzis. Pārliecinieties, ka durvis aizveras pareizi un blīve nav bojāta. Notīriet aizmugurējos kondensatorus, ja tie ir netīri. Ja problēma turpinās, sazinieties ar klientu apkalpošanas dienestu.

Kā nomainīt GS54NVWE0N LED apgaismojumu?

Atvienojiet ierīci, atveriet durvis un noņemiet augšējos iekšējos aprīkojumus. Pārbīdiet LED apgaismojumu pa kreisi, lai atvienotu elektrisko savienojumu, pēc tam atbrīvojiet āķus un izņemiet moduli. Uzstādiet jauno pretējā secībā. Uzmanību: atvienojiet vismaz 60 sekundes pirms tam.

Kā nomainīt saldētāja durvju rokturi?

Noņemiet skrūvju aizbāžņus, atskrūvējiet abas Torx TX20 skrūves, pēc tam noņemiet rokturi. Montāžai rīkojieties pretējā secībā. Pārliecinieties, ka ierīce ir atvienota un durvis ir atvērtas.

Saldētājs rada neparastu troksni, ko darīt?

Troksnis var nākt no kompresora, ventilatoriem vai materiālu izplešanās. Pārbaudiet, vai ierīce ir līdzena un nav saskarē ar mēbelēm. Ja troksnis turpinās, skatiet lietošanas instrukciju vai sazinieties ar speciālistu.

Kā tīrīt Siemens GS54NVWE0N saldētāja iekšpusi?

Atvienojiet ierīci un izņemiet pārtiku. Izmantojiet mīkstu drānu, kas samērcēta siltā ūdenī un maigā mazgāšanas līdzeklī. Noskalojiet un nosusiniet. Nekad neizmantojiet abrazīvus tīrīšanas līdzekļus vai agresīvas ķīmiskas vielas.

Kur var lejupielādēt pilnu GS54NVWE0N lietošanas instrukciju?

Pilnā instrukcija ir bez maksas pieejama PDF formātā tādās vietnēs kā notice-facile.com. To var arī pieprasīt tiešsaistē. Tajā ir 543 lappuses ar detalizētām remonta instrukcijām.

LIETOŠANAS INSTRUKCIJA GS54NVWE0N SIEMENS

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdinājumi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

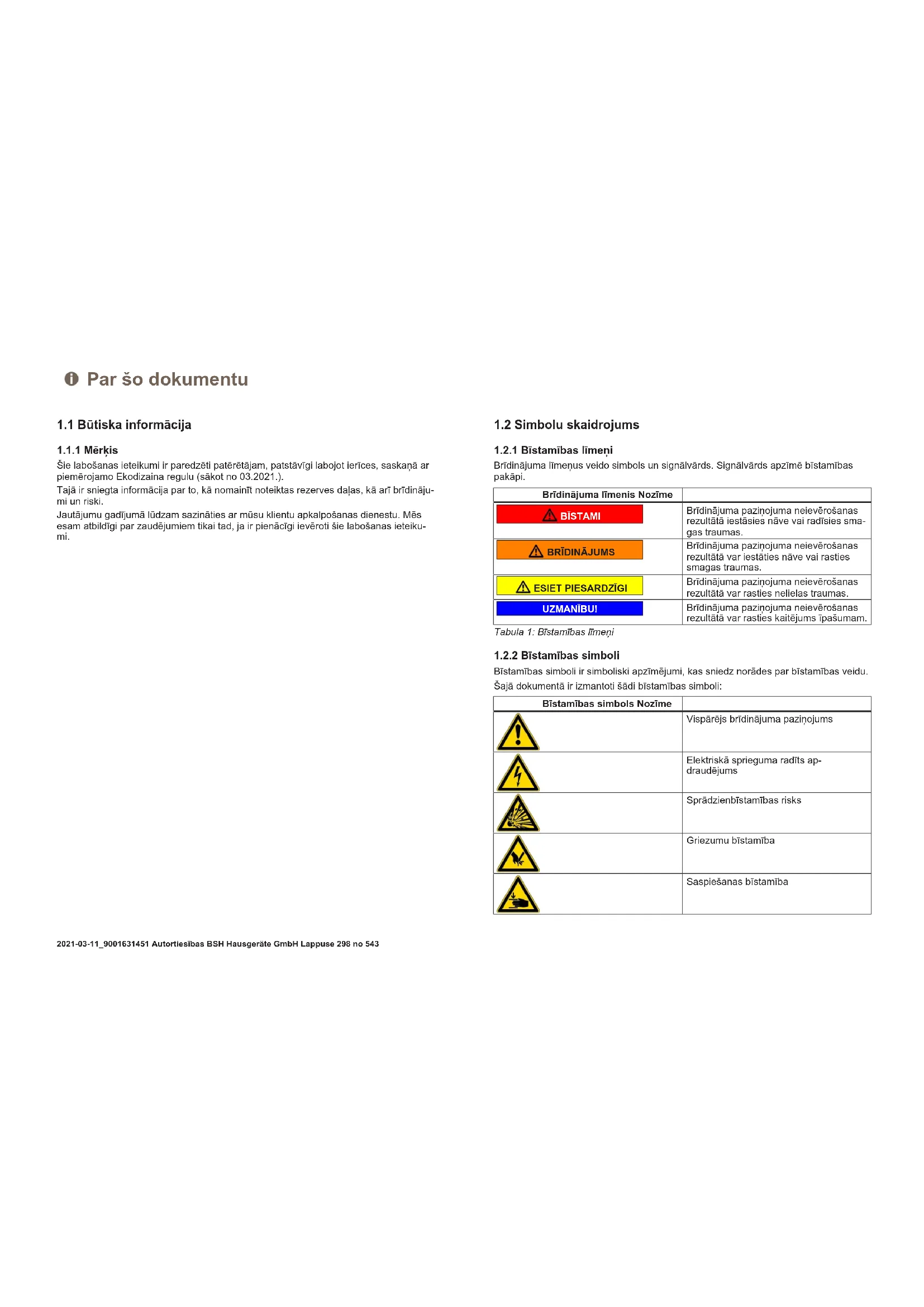

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinajuma limenis Nozime
BISTAMI	Bridinajuma pazinojuma neieverošanas rezilata iestássies năve vai radíssies sma-gas traumas.
BRIDINAJUMS	Bridinajuma pazinojuma neieverošanas rezilata var iestátsies năve vai rasties smagas traumas.
ESIET PIESARDZIGI	Bridinajuma pazinojuma neieverošanas rezilata var rasties nelielas traumas.
UZMANIBUI!	Bridinajuma pazinojuma neieverošanas rezilata var rasties kaitèjums ipašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bistamibas symbols Nozime
!	Vispārējs brīdinājuma pazinojums
!	Elektriskā sprieguma radīts ap-draudējums
	Sprādzierbistamibas risks
	Griezumu bistamiba
	Saspiešanas bīstamiba

1 Par šo dokumentu

Bistamūbas SYMBOLS Nozime
	Karstu virsmu radītā bīstamūba
	Spēcīgu magnētisko lauku radīta bīstamūba
	Nejonizējoša starojuma radīta bīstamūba

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standartizēta struktūra.


BISTAMI BISTAMILbas velds un avots! lespējamās sekas, kas rodas, neievērojot bISTAMILbas pazinojumu / bridinājumu. BISTAMILbas novērsanas pasākūmi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotricītes risku, ko rada spriegumaktīvas detaļas. Ir norādīts bīstamības novēršanas pasākums.


BISTAMI Elektrotriecena risks, ko rada spriegumaktīvas detalas! Navejošs elektrotriciens Avtienojiet iekartas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. symbols Nozime
i	Ipašu ieteikumu apzimējums (teksts un/ val grafika)
i	Vienkāršu ieteikumu apzimējums (likai teksts)

Visp. symbols Nozime
	Video pamáčības sailes apzimējums
	Nepiecieśamo riku apzimējums
	Nepiecieśamo priekšnosacijumu apzimējums
	Nosacijuma apzimējums (ja ..., tad ...)
	Rezultāta apzimējums
[Sākt] Taustiǎ vai pogas apzimējums
[00123456] Materiaíla numura apzimējums
Statuss Attělotá teksta / loga apzimējums	(iekārías displejā)

Tabula 3: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu daļu dēļ

• Ja remonts, kas skar elektriskās daļas, ir veikts kļūdaini, pastāv elektrotrieciena risks! Ierīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstoši noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēļ!

Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

Valkājiet aizsargapavus. Nostipriniet smagas detaļas, lai tās nenokristu. Neievietojiet ķermeņa daļas kustīgās detaļās.

Ierīces drošības / darbības traucējuma risks!

Pret elektrostatisko izlādi (ESDS) bojājuma risks!

• Izmantojiet tikai oriģinālās rezerves daļas. Neaiztieciet moduļus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekļi

Apzimējums Sikkaka informacija Attēli
Aizsargdrāna [00342013]	60 cm x 50 cm
Phillips skrūvgiezis PH2
Torx uzgalis TX20 [00340865]	6,3 mm (1/4")
Plakanais skrūvgiezis	Izmērs: 2,4 mm x 0,4 mm x 60 mm, komplekta [00341820]

i	Jaunā durvu blīvslēga biezums var mazliet atskirties no vecā durvu blīvslēga biezuma. Tas neietekmē aizverśanos un daribbu ilgterminā.
i	Ja ierīces viras var regulēt vai tai ir viru savienojumi, vēlak aizverśanos var pielāgot.
i	Mazie caurumi durvu blīvslēga sānos ir Funktionāli (nodrosina ventiläci-ju). Tie nav rǎzóanas defekti.

Remonts

1. Pārbaudiet, ka blīvslēga rieva nav bojāta.

1. Ja blīvslēga rieva ir bojāta
2. Sazinieties ar klientu apkalpošanas dienesta pārstāvi.

Durvju blīvslēgs var būt mazliet deformējies, kas neietekmē tā darbību. Pirms durvju blīvslēga ievietošanas rievā, to ir ieteicams iztaisnot.

Sasildiet durvju blīvslēgu ar matu fēnu vai karstā ūdenī un ar rokām atjaunojiet tā formu.

1. Iespiediet blīvslēga augšējos un apakšējos stūrus rievā.

Remonts

1. Pakāpeniski iespiediet visu blīvslēgu rievā.

Durvju blīvslēgs ir uzstādīts.

4.5 Durvju augšējās viras nomaiņa (durvis ar displeju)

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

Ierīces elektropadevei jābūt atvienotai. Ierīces iekšējām daļām jābūt izņemtām.

Remonts

4.5.1 Durvju viru noņemšana

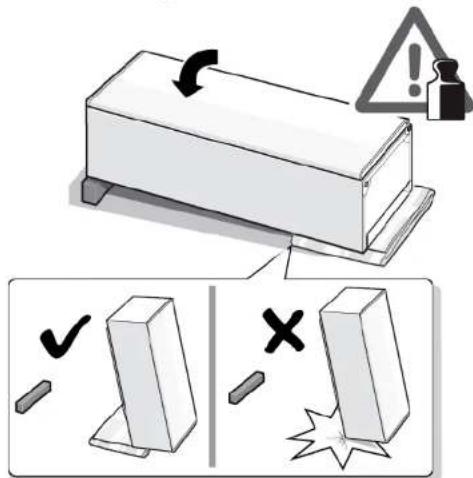

1. Nolieciet ierīci uz aizmugures.

Remonts

1. Saspiediet augšējās viras pārsega abus sānus (1). 2. Pavelciet augšējās viras pārsegu (2). 3. Noņemiet augšējās viras pārsegu (3).

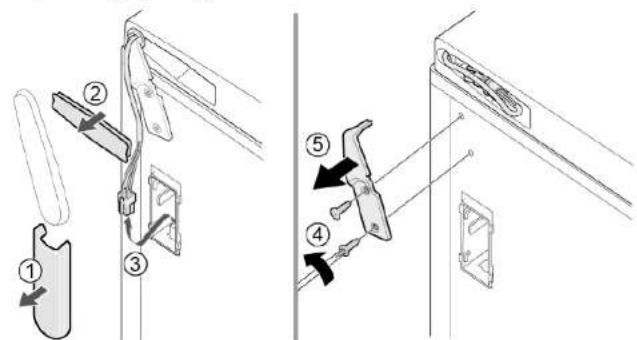

1. Noņemiet kabeļa kārbas vāku (1). 2. Noņemiet kabeļa aizsargu (2). 3. Atvienojiet elektriskos savienojumus (3). 4. Izskrūvējiet abas skrūves (4). 5. Noņemiet augšējo viru (5).

Durvju augšējā vira noņemta.

4.5.2 Durvju viru uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

4.6 Durvju apakšējās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

BRĪDINĀJUMS

Smaga iekārta!

Muguras un muskuļu savainojumi

Ierīces durvis drīkst noņemt tikai apmācīts speciālists. Ierīce ir jāpārvieto divatā. Ir jāizmanto tikai piemēroti darbarīki un aprīkojums.

ESIET PIESARDZĪGI

Asas malas!

Grieztas brūces

Lietojiet aizsargcimdus

BRĪDINĀJUMS

Sasveroties ierīces paslīdēšana!

Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīces, lai tās neslīdētu.

ESIET PIESARDZĪGI

Krītošu detaļu risks, ko izraisa vaļīgas skrūves!

Krītošu detaļu izraisītas traumas.

Nostipriniet detaļu, lai tā nenokristu.

UZMANĪBU!

Krītošu detaļu risks, ko izraisa vaļīgas skrūves!

Citu ierīces detaļu bojājumi vai lūzumi, kas rodas klienta mājās, piem., apakšējā plāksnē.

Nostipriniet detaļu, lai tā nenokristu.

Prasība:

Ierīces elektropadevei ir jābūt atvienotai. Ierīces iekšējām daļām ir jābūt izņemtām. Ierīcei ir jābūt noliktai uz aizmugures. Augšējai virai ir jābūt noņemtai.

4.6.1 Durvju apakšējās vīres nomaiņa

1. Noņemiet durvis.

2.1. Izskrūvējiet skrūvi (1).

1. Pagrieziet apakšējo viru uz āru (2).
2. Noņemiet apakšējo viru (3).

Apakšējā vira ir noņemta.

4.6.2 Durvju apakšējās vīres uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

4.7 Plaukta nomaiņa

Prasība: Durvīm jābūt aizvērtām.

4.7.1 Plaukta izņemšana

Izvelciet plauktu.

Plaukts ir izņemts.

4.7.2 Plaukta uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

4.8 Saldētās pārtikas tvertnes nomaiņa

Prasība: Durvīm jābūt aizvērtām.

4.8.1 Saldētās pārtikas tvertnes izņemšana

1. Pilnībā izvelciet saldētās pārtikas tvertni (1).
2. Izņemiet saldētās pārtikas tvertni (2).

Saldētās pārtikas tvertne ir izņemta.

4.8.2 Saldētās pārtikas tvertnes uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

4.9 Ledus tvertnes nomaiņa

Prasība: Durvīm jābūt aizvērtām.

4.9.1 Ledus tvertnes izņemšana

1. Izvelciet saldētās pārtikas plaukta tvertni kopā ar ledus tvertni (1).
2. Izņemiet ledus tvertni (3).

● Ledus tvertne ir izņemta.

4.9.2 Ledus tvertnes uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

4.10 Augšējā LED gaismekļa nomaiņa

Īpašie rīki:

Plakanais skrūvgriezis Izmērs: 2.4 mm x 0.4 mm x 60 mm, komplektā [00341820]

Ierīce ir LED gaismeklis, kam nav jāveic apkope. Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehniķis!

Dzīvības apdraudējums nepareiza remonta izraisītas elektrotriecienas dēļ. Elektriskās daļas ir jāremontē kvalificētam elektriķim.

Pēc remonta ierīces drošība ir jāpārbauda atbilstoši noteikumiem VDE 0701 vai valsts noteikumiem.

Prasība:

Ierīces elektropadevei ir jābūt atvienotai. Durvīm ir jābūt aizvērtām. Augšējam iekšējam dāmirim ir jābūt izņemtam.

4.10.1 LED gaismekļa noņemšana

1. Pārvietojiet LED gaismekli pa kreisi.

LED gaismekļa elektriskais savienojums ir atvienots.

1. Atskrūvējiet LED gaismekļa skrūves.

Remonts

1. Lai noņemtu LED gaismekli, virziet to uz priekšu.

LED gaismeklis ir noņemts.

4.10.2 Augšējā LED gaismekļa uzstādīšana

Uzstadiet apgrieztakrtiba
