GS54NVWE0N - Pakastin SIEMENS - Ilmainen käyttöohje ja opas

Merkki	Siemens
Malli	GS54NVWE0N
Tuotetyyppi	Kaappipakastin
Ilmastoluokka	SN-T (10°C - 43°C)
Pakastuskapasiteetti	Noin 24 kg/vrk
Kokonaistilavuus (netto)	Noin 250 L
Mitat (K x L x S)	185 cm x 60 cm x 65 cm
Nettopaino	Noin 70 kg
Sähköliitäntä	220-240 V, 50 Hz
Energialuokka	E (EU-asetuksen 2019/2016 mukaan)
Vuosikulutus	Noin 280 kWh/vuosi
Äänitaso	38 dB (A)
Päätoiminnot	Pakastus, jäänvalmistus, sisävalaistus LED
Sisävalaistus	LED, vaihdettavissa
Jäänvalmistus	Kyllä, jääpalalokero
Huolto ja puhdistus	Manuaalinen sulatus suositeltu, sisäpuhdistus haalealla vedellä
Turvallisuus	Irrota pistoke ennen korjausta, käytä hanskoja, noudata ohjeita
Varaosat ja korjattavuus	Oven tiiviste, kahva, saranat, hylly, lokero, jääpalakone, LED-valo käyttäjän vaihdettavissa
Korjattavuusindeksi	8,0/10 (käyttäjäarvioiden mukaan)
Käyttöohje saatavilla	PDF ilmainen, 543 sivua, monikielinen

Usein kysytyt kysymykset - GS54NVWE0N SIEMENS

Miten vaihdan Siemens GS54NVWE0N -pakastimen oven tiivisteen?

Vaihda tiiviste irrottamalla vanha tiiviste urasta. Lämmitä uusi tiiviste muotoillaksesi se, ja aseta se vähitellen uraan aloittaen kulmista. Varmista, ettei ura ole vaurioitunut. Katso lisätietoja käyttöohjeesta.

Miten sulatan Siemens GS54NVWE0N -pakastimen?

Sulatuksen ajaksi irrota pistoke ja poista elintarvikkeet. Jätä ovi auki, jotta jää sulaa. Älä käytä teräviä esineitä jään raapimiseen. Puhdista sisäosa kostealla liinalla ja kuivaa ennen uudelleen käynnistystä.

Mikä on GS54NVWE0N -pakastimen pakastuskapasiteetti?

Pakastuskapasiteetti on noin 24 kg tuoreita elintarvikkeita 24 tunnissa standardien mukaisesti. Tämä voi vaihdella käytön mukaan.

Miten säädän Siemens GS54NVWE0N -pakastimen lämpötilaa?

Lämpötila säädetään laitteen etuosassa olevasta ohjauspaneelista. Suositeltu lämpötila on -18°C. Käytä + tai - -painikkeita säätämiseen.

Mitä tehdä, jos pakastin ei enää jäähdytä tarpeeksi?

Tarkista ensin, että laite on kytketty ja sulake ei ole palanut. Varmista, että ovi sulkeutuu kunnolla ja tiiviste ei ole vaurioitunut. Puhdista takana olevat lauhduttimet, jos ne ovat likaiset. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Miten vaihdan GS54NVWE0N -pakastimen LED-valon?

Irrota pistoke, avaa ovi ja poista ylimmät sisävarusteet. Siirrä LED-valo vasemmalle irrottaaksesi sähköliitäntä, vapauta koukut ja poista moduuli. Asenna uusi päinvastaisessa järjestyksessä. Huomio: irrota pistoke vähintään 60 sekuntia ennen.

Miten vaihdan pakastimen oven kahvan?

Poista ruuvien suojukset, irrota kaksi Torx TX20 -ruuvia ja ota kahva pois. Asennusta varten toimi päinvastaisessa järjestyksessä. Varmista, että laite on irrotettu pistokkeesta ja ovi on auki.

Pakastin pitää epätavallista ääntä, mitä tehdä?

Äänet voivat tulla kompressorista, tuulettimista tai materiaalien laajenemisesta. Tarkista, että laite on tasainen eikä kosketa huonekalua. Jos ääni jatkuu, katso käyttöohjeesta tai ota yhteyttä ammattilaiseen.

Miten puhdistan Siemens GS54NVWE0N -pakastimen sisäosan?

Irrota pistoke ja poista elintarvikkeet. Käytä pehmeää liinaa, joka on kostutettu haalealla vedellä ja miedolla pesuaineella. Huuhtele ja kuivaa. Älä koskaan käytä hankaavia puhdistusaineita tai voimakkaita kemikaaleja.

Mistä voin ladata GS54NVWE0N -pakastimen täydellisen käyttöohjeen?

Täydellinen käyttöohje on ilmaiseksi ladattavissa PDF-muodossa esimerkiksi sivustoilta kuten notice-facile.com. Voit myös pyytää sitä suoraan verkossa. Se sisältää 543 sivua yksityiskohtaisia korjausohjeita.

KÄYTTÖOHJE GS54NVWE0N SIEMENS

Työvälineet ja tarvikkeet. 142

Korjaus. 143

4.1.1 Oven tiivisteen irrotus 143 4.1.2 Oven tiivisteen asennus 143

4.2 Kahvan vaihto 146

4.2.1 Kahvan irrotus 146 4.2.2 Kahvan asennus 146

4.3 Helposti avattavan kahvan (easy opening handle) vaihto 147

4.3.1 Helposti avattavan kahvan (easy opening handle) irrotus... 147 4.3.2 Helposti avattavan kahvan (easy opening handle) asennus... 147

4.9.1 Jääkuutiolokeron ritilän irrotus 157 4.9.2 Jääkuutiolokeron ritilän asennus 157

Liikkuvista osista johtuva sähköiskuvaara!

Käytä turvakenkiä. Kiinnitä raskaat osat putoamisen estämiseksi. Älä työnnä kehonosia liikkuvien osien väliin.

Työvälineet ja tarvikkeet

Määramine Üksikasjad Kujutised
Kailserie [00342013]	60 cm × 50 cm
Ristpeaga kruvi-keeraja PH2
Tähtotsik TX20 [00340865]	6,3 mm (1/4 tolli)
Lapik kruvikeeraja Tera 2,4 mm × 0,4 mm × 60 mm, komplektis [00341820]

4.1.1 Oven tiivisteen irrotus

1. Irrota oven tiiviste ensin oikeasta ja vasemmasta kulmasta.

4.1.2 Oven tiivisteen asennus

Lämmitä oven tiiviste hiustenkuivaajalla tai lämpimällä vedellä ja muotoile se käsin.

1. Lukake tihendi otsad soone üla- ja alanurka.

Remont

1. Vajutage terve tihend jupphaavalsoonde.

kkuvatest osadest tingitud vigastused. Kinnitage osa allakukkumise vastu.

Kinnitage osa allakukkumise vastu.

Nõue:

kkuvalest osadest tingitud vigastused. Kinnitage osa allakukkumise vastu

TÄHELEPANU!

Kinnitage osa allakukkumise vastu.

OHT

Liikuvatest osadest tingitud elektrilöögi oht!

Liikuvatest osadest tingitud elektrilöögi oht!

Elektrilöögist tingitud surm

Enne remonditööga alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

Odota vähintään 60 sekuntia ennen kuin jatkat.

Noue:

Kinnitage osa allakukkumise vastu.

Noue:

4.9.1 Jäkuubikute resti eemaldamine

4.9.2 Jäkuubikute resti paigaldamine

Paigaldage vastupidises jarejekorras.

Remont

Liikuvatest osadest tingitud elektrilögi oht!

Korjausvinkit - Pakastin

Tämä asiakirja 161

1.1 Tärkeita tietoja 161

1.1.1 Tarkoitus 161 1.2 Symboleiden merkitys 161 1.2.1 Vaaratasot 161 1.2.2 Varoitusmerkit 161 1.2.3 Varoitusten rakenne 162 1.2.4 Yleiset symbolit 162

A Turvallisuus. 163

2.1 Yleiset turvallisuusohjeet. 163 2.1.1 Kaikki kotitalouskoneet 163

Tyokalut ja apuvalineet. 164

Korjaus. 165

4.1 Oven tiivisteen vaihtaminen 165

4.1.1 Oven tiivisteen poistaminen 165 4.1.2 Oven tiivisteen asennus 165

4.2 Ovenkahvan vaihtaminen 168

4.2.1 Ovenkahvan poistaminen 168 4.2.2 Ovenkahvan asennus 168

4.3 Easy opening handle -kahvan vaihtaminen 169

4.3.1 Easy opening handle -kahvan avautuvan ovenkahvan poistaminen ... 169 4.3.2 Easy opening handle -kahvan asennus 169

4.4 Oven ylasaranan vaihtaminen 170

4.4.1 Oven saranan poistaminen 170 4.4.2 Oven saranan asennus 172

4.5 Oven ylasaranan vaihtaminen (naytolla varustettu ovi) 173

4.5.1 Oven saranan poistaminen 174 4.5.2 Oven saranan asennus 175

4.6 Oven alasaranan vaihtaminen 176

4.6.1 Oven alasaranan vaihtaminen 176 4.6.2 Oven alasaranan asennus 176

4.7 Hyllyn vaihtaminen 177

4.7.1 Hyllyn poistaminen 177 4.7.2 Hyllyn asennus 177

4.8 Pakastelokeron vaihtaminen 178

4.8.1 Pakastelokeron poistaminen 178 4.8.2 Pakastelokeron asennus 178

4.9 Jaapala-automaatin vaihtaminen 179

4.9.1 Jäpala-automaatin poistaminen 179 4.9.2 Jäpala-automaatin asennus 179

4.10 LED-ylävalon vaihtaminen 180

4.10.1 LED-valon poistaminen 180 4.10.2 LED-ylävalon asennus 181

Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti. Ne sisältävät tietoa siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoa varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittavat vaaran vakavuuden.

Varoitustaso Merkitys
VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisinn.
HUOMIO!	Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita tai esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
!	Yleinen varoitus
1	Sähköjinnitteestä aiheutuva vaara
	Räjähdysvaara
	Viltohaavojen vaara
	Murskautumisen vaara

Tämä asiakirja

Varoitusmerkki Merkitys
	Kuumista pinnoista aiheutuva vaara
	Voimakkaasta magneettikentastä aiheutuva vaara
	Ionisoimmottomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Seuraavassa esimerkissä näytetään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettava toimenpide mainitaan.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

Yi. symboli Merkitys
i	Erikoisohjeen tunniste (teksti ja/tai kaavio)
0	Yksinkertaisen ohjeen tunniste (vain teksti)

YI. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
Käynistä Nappäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaara

Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun! Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista. - Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

Käytä suojakäsineitä.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana.

Käytä suojakenkiä. Estä painavien komponenttien putoaminen. Älä koske liikkuviin komponentteihin. Laitteen turvallisuudelle/toiminnalle aiheutuva riski! Käytä vain alkuperäisiä varaosia.

Staattiselle sähkölle herkkien komponenttien (ESDS) vaurioitumisen riski - Älä koske moduuleihin, liittimet ja johdinreitit mukaan luettuna.

Työkalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Suojapeite [00342013]	60 cm x 50 cm	###
Phillips- ruuvimeisseli PH2
Torx-kärki TX20 [00340865]	6,3 mm (1/4")
Uraruvimeisseli Terä 2,4 mm x 0,4 mm x 60 mm, pakkauskessa [00341820]		①

Korjaus

4.1 Oven tiivisteen vaihtaminen

Vaatimus: Ovi on auki.

4.1.1 Oven tiivisteen poistaminen

1. Irrota oven tiiviste urasta oikeassa ja vasemmassa nurkassa.

1. Vedä oven tiiviste ulos urasta.

Oven tiiviste on poistettu.

4.1.2 Oven tiivisteen asennus

i	Uuden tiivisteen paksuus voi poiketa hieman vanhan tiivisteen paksuudesta. Sillä ei ole vaikutusta oven sulkeutumiseen eikä pitkān aikavällin toimintaan.
j	Jos laitteessa on säädettävät saranat tai saranan kinnittimet, voit optimoida sulkeutumista myöhemmin.
i	Oven tiivisteen sivuilla olevat pienet reliät ovat toiminollisia (tarvitaan ilmanvaithoa varten). Ne eivät ole tuotantovirheitä.

Korjaus

1. Tarkista, ettei tiivistettä varten oleva ura ole vioittunut.

1. Jos tiivisteen ura on vioittunut.
2. Ota yhteyttä asiakaspalveluun.
3. Oven tiivisteen pienet vääntymät ovat normaaleja, eikä niillä ole vaikutusta sen toimintaan. Oven tiiviste kannattaa suoristaa, ennen kuin se asetetaan laitteeseen.

Kuumenna oven tiivistettä hiustenkuivaajalla tai kuumalla vedellä ja muotoile se käsin uudelleen.

1. Työnnä tiivisteen nurkat ylhäällä ja alhaalla uraan.

Korjaus

1. Paina koko tiiviste vähitellen uraan.

Oven tiiviste on asennettu.

Korjaus

4.2 Ovenkahvan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865] Uraruuvimeisseli Tera 10 mm x 1.6 mm x 200 mm

Vaatimus:

Kone on erotettu teholähteestä. Ovi on auki.

4.2.1 Ovenkahvan poistaminen

1. Poista kaksi ruuvin suojusta (1).
2. Kierrä kaksi ruuvia auki (2).
3. Poista ovenkahva (3).

Ovenkahva on poistettu.

4.2.2 Ovenkahvan asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.3 Easy opening handle -kahvan vaihtaminen

Erikoistyökalut:

Phillips-ruuvimeisseli PH2. Vaatimus: Kone on erotettu virtalähteestä. Ovi on auki.

4.3.1 Easy opening handle -kahvan avautuvan ovenkahvan poistaminen

1. Poista Easy opening handle -kahvan suojus (1).
2. Kierrä kaksi ruuvia auki (2).

Easy opening handle -kahva on poistettu.

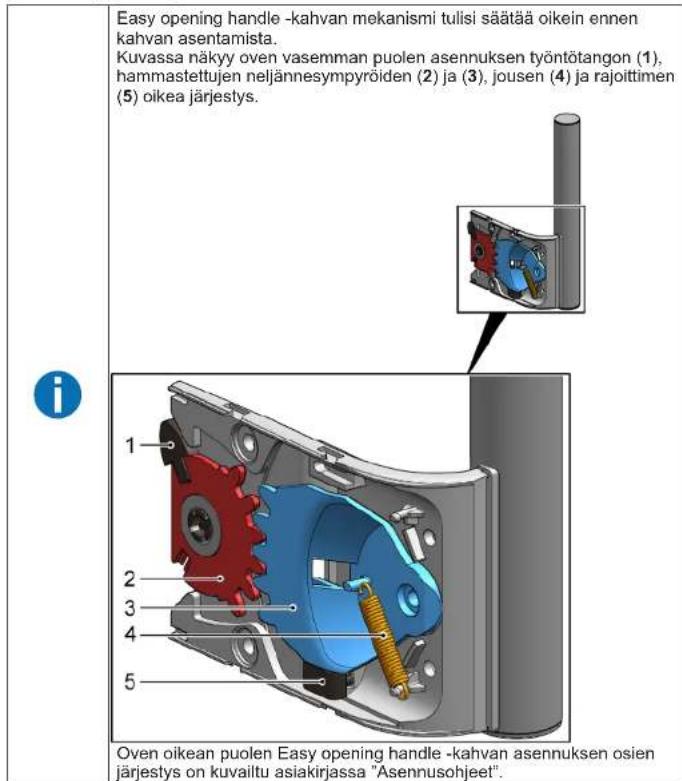

4.3.2 Easy opening handle -kahvan asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.4 Oven yläsaranan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

VAROITUS Painavat, isokokoiset | Jätteet!

Selän ja lihasten ymmärrä

Vain koulutettu ammattilaisten tulisi suorittaa laitteen oven poistamiseen liittyvät vaiheet. Laitteen siirtämiseen tarvitaan kahta ihmistä. Käytä vain soveltuvia työkaluja ja välineitä.

HUOMAA

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä.

VAROITUS

Kallistetun koneen luiskahtaminen!

Luunmurtumat/murskavammat

Estä koneiden luiskahtaminen.

HUOMAA

Ruuvien avaamisesta aiheutuva osien putoamisriski!

Loukkaantuminen putoavien osien vuoksi - Estä osien putoaminen.

HUOMIO! Ruuvien avaamisesta aiheutuva

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

• Estä osien putoaminen.

Vaatimus:

Kone on erotettu teholähteestä. Laitteen sisällä olevat lisävarusteet on poistettu.

4.4.1 Oven saranan poistaminen

Korjaus

1. Aseta laite selälleen.

2.1. Paina yläsaranan suojusta kummallakin puolella (1).

1. Ota yläsaranan suojus ulos (2).
2. Poista yläsaranan suojus (3).

Korjaus

3.1. Kierrä kaksi ruuvia auki (1). 2. Poista yläsarana (2).

Oven yläsarana on poistettu.

4.4.2 Oven saranan asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

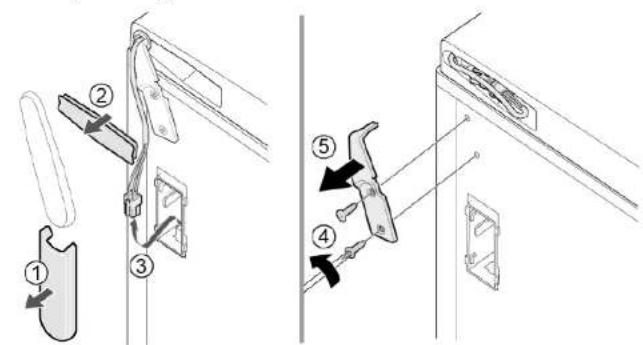

4.5 Oven yläsaranan vaihtaminen (näytöllä varustettu ovi)

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

VAROITUS

Painavat, isokokoiset laitteet!

Selän ja lihasten vammat

Vain koulutettujen ammattilaisten tulisi suorittaa laitteen oven avaamiseen liittyvät vaiheet. Laitteen siirtämiseen tarvitaan kahta ihmistä.

Käytä vain soveltuvia työkaluja ja välineitä.

HUOMAA

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä.

VAROITUS

Kallistetun koneen luiskahtaminen!

Luunmurtumat/murskavammat

Estä koneiden luiskahtaminen.

HUOMAA

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Loukkaantuminen putoavien osien vuoksi

Estä komponentin putoaminen.

HUOMIOI!

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

Estä komponentin putoaminen.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa

Sähköisten laitteiden korjaus tulisi antaa pätevien sähköasentajien

suoritettavaksi.

Pyydä korjauksen jälkeen suorittamaan VDE 0701-säännöksen tai

maakohtaisten säännösten mukainen turvallisuustesti

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

Erotalaitteet sähkövirrasta vähintään 60 sekuntia ennen

korjaustöiden aloittamista

Vaatimus:

Kone on erotettu teholähteestä. Laitteen sisällä olevat lisävarusteet on poistettu.

Korjaus

4.5.1 Oven saranan poistaminen

1. Aseta laite selälleen.

Korjaus

2.1. Paina yläsaranan suojusta kummallakin puolella (1).

1. Ota yläsaranan suojus ulos (2).
2. Poista yläsaranan suojus (3).

3.1. Poista kaapelirasian suojus (1).

1. Poista kaapelisuojus (2).
2. Irrota sähköliitäntä (3).
3. Kierrä kaksi ruuvia auki (4).
4. Poista yläsarana (5).

Oven yläsarana on poistettu.

4.5.2 Oven saranan asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.6 Oven alasaran vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

VAROITUS

Painavat, isokokoiset laitteet!

Selän ja lihasten ymmärrä

Vain koulutettu ja ammattilaisten tulisi suorittaa laitteen oven opo pointamisen liittyvät vaiheet. Laitteen siirtämiseen tarvitaan kahta ihmistä. Käytä vain soveltuvia työkaluja ja välineitä.

HUOMAA

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä.

VAROITUS

Kallistetun koneen luiskahtaminen!

Ruumiinvammat/murskavammat

Estä koneen luiskahtaminen.

HUOMAA

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Puristuminen putoavien osien vuoksi

Estä komponentin putoaminen.

HUOMIO!

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

• Estä komponentin putoaminen.

Vaatimus:

Kone on erotettu tehonsyötöstä. Laitteen sisällä olevat lisävarusteet on poistettu. Laite on asetettu selälleen. Yläsarana on poistettu.

4.6.1 Oven alasaranan vaihtaminen

1. Poista ovi.

2.1. Kierrä ruuvi auki (1).

1. Kierrä alasarana ulos (2).
2. Poista alasarana (3).

Alasarana on poistettu.

4.6.2 Oven alasaranan asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.7 Hyllyn vaihtaminen

Vaatimus: Ovi on auki.

4.7.1 Hyllyn poistaminen

Vedä hylly ulos.

Hylly on poistettu.

4.7.2 Hylyn asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.8 Pakastelokeron vaihtaminen

Vaatimus: Ovi on auki.

4.8.1 Pakastelokeron poistaminen

1. Vedä pakastelokero kokonaan ulos (1).
2. Poista pakastelokero (2).

Pakastelokero on poistettu.

4.8.2 Pakastelokeron asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.9 Jääpala-automaatin vaihtaminen

Vaatimus:

Ovi on auki.

4.9.1 Jääpala-automaatin poistaminen

1. Vedä ulos pakastelokero jääpala-automaatin kanssa (1).
2. Avaa lukitukset (2).
3. Poista jääpala-automaatti (3).

Jääpala-automaatti on poistettu.

4.9.2 Jääpala-automaatin asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.10 LED-ylävalon vaihtaminen

Erikoistyökalut:

Uraruuvimeisseli Tera 2,4 mm x 0,4 mm x 60 mm, pakkauksessa [00341820]

Laite on varustettu huoltovapailla LED-valoilla. Vain huoltopalvelu tai valtuutetut teknikot saavat korjata nämä valot!

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara! Sähköiskusta aiheutuva hengenvaara virheellisen korjauksen tapauksessa. Sähköosien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi. Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säännösten mukainen turvallisuustesti.

VAARA: lännittäcten ojan aihouttama

Sähköiskun aiheuttama kuolema. Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista.

HUOMAA

Terävät reunat! Viiltovammat. Käytä suojakäsineitä.

Vaatimus:

Kone on erotettu teholähteestä. Ovi on auki. Sisällä olevat ylemmät lisävarusteet on poistettu.

4.10.1 LED-valon poistaminen

1. Siirrä LED-valo vasemmalle sivulle.

LED-valon sähköliitäntä on erotettu.

1. Avaa LED-valon lukitukset.

Korjaus

1. Poista LED-valo siirtämällä sitä etusuuntaan.

LED-valo on poistettu.

4.10.2 LED-ylävalon asennus

Asenna vastakkaisessa järjestyksessä.

4.8.1 Aepaipoeon ouptapioou kateyuuvv npoiuov 247

4.8.2 ToTneTnO uptapioK aTeuyuEvw TpoipuW 247

4.9 Avikataoan npaaekuaoth nyou 248

4.9.1 Aqaipeo npapaokkuaotn Tayou 248 4.9.2 ToTnTnTn TnpaOkeuaoTH TAYou 248

4.10 Avikataoan ETVw wotoc LED 249

1.2.1 Pavojaus lygiai
