Mærke	Siemens
Model	GS54NVWE0N
Produkttype	Skabsfryser
Klimaklasse	SN-T (fra 10°C til 43°C)
Frysekapacitet	Ca. 24 kg/24h
Samlet nettovolumen	Ca. 250 L
Mål (H x B x D)	185 cm x 60 cm x 65 cm
Nettovægt	Ca. 70 kg
Strømforsyning	220-240 V, 50 Hz
Energiklasse	E (ifølge EU-forordning 2019/2016)
Årligt forbrug	Ca. 280 kWh/år
Støjniveau	38 dB (A)
Vigtigste funktioner	Frysning, isterningeproduktion, indvendig LED-belysning
Indvendig belysning	LED, udskiftelig
Isfremstilling	Ja, isterningebakke
Vedligeholdelse og rengøring	Manuel afrimning anbefales, indvendig rengøring med lunkent vand
Sikkerhed	Tag stikket ud før reparation, brug handsker, følg anvisningerne
Reservedele og reparerbarhed	Dørpakning, håndtag, hængsler, hylde, bakke, ismaskine, LED-belysning kan udskiftes af brugeren
Reparerbarhedsindeks	8,0/10 (ifølge brugerbedømmelse)
Vejledning tilgængelig	Gratis PDF, 543 sider, flersproget

Ofte stillede spørgsmål - GS54NVWE0N SIEMENS

Hvordan udskifter jeg dørpakningen til Siemens GS54NVWE0N fryseren?

For at udskifte dørpakningen skal du først fjerne den gamle pakning ved at tage den ud af rillen. Opvarm derefter den nye pakning for at forme den, og indsæt den gradvist i rillen, startende fra hjørnerne. Sørg for, at rillen ikke er beskadiget. Se vejledningen for flere detaljer.

Hvordan afrimer jeg Siemens GS54NVWE0N fryseren?

For at afrime skal du tage stikket ud af apparatet og fjerne alle fødevarer. Lad døren stå åben, så isen kan smelte. Brug ikke skarpe genstande til at skrabe isen af. Rengør indersiden med en fugtig klud og tør den, før du tænder igen.

Hvad er frysekapaciteten for GS54NVWE0N?

Frysekapaciteten er ca. 24 kg frisk mad på 24 timer i overensstemmelse med standarderne. Dette kan variere afhængigt af brugen.

Hvordan indstiller jeg temperaturen på Siemens GS54NVWE0N fryseren?

Temperaturen indstilles via kontrolpanelet foran på apparatet. Den anbefalede temperatur er -18°C. Brug + eller - knapperne til at justere.

Hvad gør jeg, hvis fryseren ikke køler tilstrækkeligt?

Kontrollér først, at apparatet er tilsluttet, og at sikringen ikke er sprunget. Sørg for, at døren lukker korrekt, og at pakningen ikke er beskadiget. Rengør de bageste kondensatorer, hvis de er snavsede. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan udskifter jeg LED-belysningen på GS54NVWE0N?

Tag stikket ud af apparatet, åbn døren, og fjern de øverste indvendige komponenter. Flyt LED-belysningen til venstre for at afbryde den elektriske forbindelse, frigør krogene og fjern modulet. Monter den nye i omvendt rækkefølge. Bemærk: tag stikket ud mindst 60 sekunder før.

Hvordan udskifter jeg dørhåndtaget på fryseren?

Fjern skruehætterne, skru de to Torx TX20-skruer ud, og tag derefter håndtaget af. Ved montering følges omvendt rækkefølge. Sørg for, at apparatet er taget ud af stikkontakten, og at døren er åben.

Fryseren laver en usædvanlig lyd, hvad gør jeg?

Støj kan komme fra kompressoren, ventilatorerne eller materialeudvidelse. Kontrollér, at apparatet står i vater, og at det ikke er i kontakt med et møbel. Hvis støjen fortsætter, se vejledningen eller kontakt en professionel.

Hvordan rengør jeg indersiden af Siemens GS54NVWE0N fryseren?

Tag stikket ud af apparatet og fjern fødevarer. Brug en blød klud dyppet i lunkent vand og mildt rengøringsmiddel. Skyl og tør. Brug aldrig slibende rengøringsmidler eller aggressive kemikalier.

Hvor kan jeg downloade den komplette vejledning til GS54NVWE0N?

Den komplette vejledning er tilgængelig gratis i PDF-format på sider som notice-facile.com. Du kan også anmode om den direkte online. Den indeholder 543 sider med detaljerede reparationsinstruktioner.

BRUGSANVISNING GS54NVWE0N SIEMENS

1.2 Forklaring af symboler 71

1.2.1 Fareniveauer 71
1.2.2 Faresymboler 71
1.2.3 Adverslernes opbynging 72
1.2.4 Generelle symboler 72

Sikkerhed 73

2.1 Generelle sikkerhedsanvisninger 73
2.1.1 Allehusholdningsapparater 73

Varktojer og hjaelpemidler. 74

Reparation 75

4.1 Udskiftning af dorpakning.. 75

4.1.1 Fjernelse af dorpakning 75
4.1.2 Montering af dorpakning 75

4.2 Udskiftning af dorhandtag 78

4.2.1 Fjernelse af dorhandtag 78
4.2.2 Montering af dorhandtag 78

4.3 Udskifting af easy open-handtag 79

4.3.1 Fjernelse af easy open-handtag 79
4.3.2 Montering af easy open-handtag 79

4.4 Udskifting af overste dorhaengsel 80

4.4.1 Fjernelse af dorhaengsel. 80
4.4.2 Montering af dorhengsel.. 82

4.5 Udskiftning af det overste dorhaengsel (dor med display) 83

4.5.1 Fjernelse af dorhaengsel.. 84
4.5.2 Montering af dorhaengsel 85

4.6 Udskiftning af nederste dorhaengsel 86

4.6.1 Udskiftnig af nederste dorhaengsel.. 86
4.6.2 Montering af nederste dorhaengsel.. 86

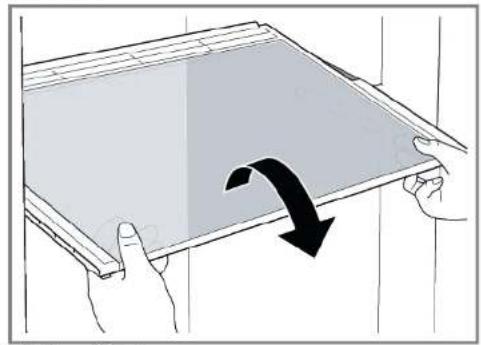

4.7 Udskiftning af hylde 87

4.7.1 Fjernelse af hylde 87
4.7.2 Montering af hylde 87

4.8 Udskifting af frostvarebeholder 88

4.8.1 Fjernelse af frostvarebeholder 88
4.8.2 Montering af frostvarebeholder 88

4.9 Udskiftning af ismaskine 89

4.9.1 Fjemelse af ismaskine 89
4.9.2 Montering af ismaskine 89

4.10 Udskiftnig af LED-lampe foroven.. 90

4.10.1 Fjemelse af LED-lampe 90
4.10.2 Montering at LED-lampe foroven 91

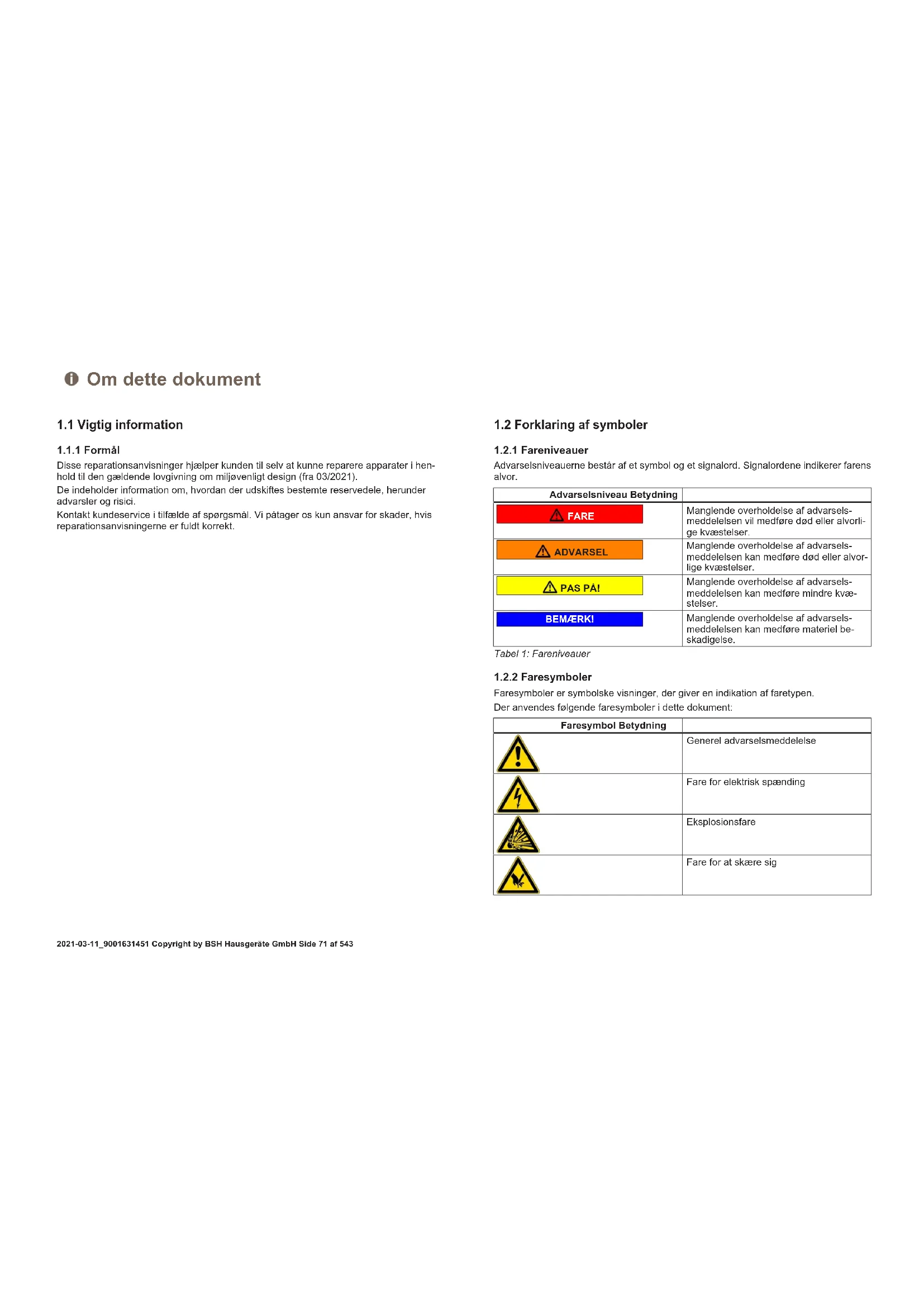

Om dette Dokument

1.1 Vigtig information

1.1.1 Formal

Disse reparationsanvisninger hijelper kunden til selv at kinne reparere apparater i henhold til den gaeldende lovigving om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfälde af sporgsmål. Vi patager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauuer

Adverselsniveauerne bestar af et symbol og et signalord. Signalordene indikerer faresns alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorli-ge kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvor-lige kvæstelser.
PAS Pål	Manglende overholdelse af advarsels-meddelelsen kan medføre mindfulness køe-stelser.
BEMAERKI	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1:Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Faresymbol Betydning
!	Generel adverselsmeddeelse
	Fare for elektrisk spænding
	Eksplosionsfare
	Fare for at skære sig

Om dette Dokument

Faresymbol Betydning
	Fare for klemninq
	Fare pga. varme overflader
	Fare pga. kraftigt magnetfelt
	Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret op-byng.

FARE

Farens type og

Mulige folger, hvis faren/advarslen ignoreres.

Fare for elektrisk stød pga. spændingsførende dele!

Dd ved elektrisk stod

• Afbyrd apparatus fra stremforsyningen i mindfulness 60 sekund, for reparations pabegyndes.

1.2.4 Generelle symboler

Der anwendes falgende generelle symboler i dette dokument:

Generelt symbol Betydning
i	Angivelse af et særigt tip (tekst og/eller grafik)
j	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af质地vendige værktajer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., sa...)
	Angivelse af et resultat
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparats display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle hushholdningsapparater

Fare for elektrisk stod pga. spændingsførende dele!

• Feji l forbindelse med reparaton, der inverterer elektriske componenter, kan medfere elektrisk stad!
• Afbyd apparatet fra stromnettet i mindst 60 sekunder, ffor arbejdet pabegyndes.
  Fäfter repartenon udfört en sikkerhedstest i henhold til VDE 0701 erler landes-specifikke forskritter.

Fare for tilskadekomst pga. skarpe kanter!

Brug beskyttelseshandsker.

Brug kun originale reservedele.
Fare for beskadigelse auf elekrostatisk folsomme komponenter (elektronatiske afladninger)!
Berirke modulerne,herunder forbindelse og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljør Billeder
Beskyltelsesklud [00342013]	60 cm x 50 cm
Phillips-skruetraek-ker PH2
Torx-bit TX20 [00340865]	6,3 mm (1/4")
Kærvskruetraekker	Blaad 2,4 mm x 0,4 mm x 60 mm iarettet [00341820]	Ø

2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side 74 af 543

Reparation

4.1 Udskiftning af dorpakning

4.1.1 Fjernelse af dorpakning

1. Trak dorpakningen ud af rillen.

Dorpakningen er fjernet.

4.1.2 Montering af dorpakning

i	Tykkelsen af den nye dorpakning kan afvige en smule fra tykkelsen af den gamle dorpakning. Dette vil违法犯罪lukkemåden og den lang-sigte de fonction.
i	Hvis apparatet har justerbare hængsler erhængselbeslag, kan lukke-maden afterfolgende optimeres.
i	Små sidehuller i dorpakninger er Funktionelle (nødvendige til lufttilf- relse). De er ikke produktionsfelj.

Reparation

1. Kontroller rillen til pakningen med hensyn til beskadigelse.

1. Hvis rilen til pakningen er beskadiget: - Kontakt kundeservice.

3

En smule deformation pa dorpakninger er normalt og pavirker违法犯罪. Det anbefales til at glatte dorpakninger, for den sætes i apparatet.

Opvardorpakningen med en hartrer erler varmt vand, og genform den manuelt.

1. Tryk pakningsens hjørner i rillen foroven og forneden.

Reparation

1. Tryk hele pakningen trinvist i rillen.

Dorpakningen er monteret.

4.2 Udskiftning af dorhandtag

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Kaervskruetraekker Blad 10 mm x 1,6 mm x 200 mm

Preindstilling

Apparatet er afbrudt fra stromforsyningen.
Daren er aben.

4.2.1 Fjernelse af dorhandtag

1. Fjern de to skruehaelter (1).

2. Skru de to skruer ud (2).

3. Fjern dhrhandtaget (3).

Dorhandtaget er fjernet.

4.2.2 Montering af dorhandtag

Monteri omvendt rakkefolge.

Reparation

4.3 Udskiftning af easy open-handtag

Nodvendig voarktoj:

Phillips-skruetrakker PH2

Preindstilling:

Apparatet er albrudt fra stromforsyningen.
Doren er aben.

4.3.1 Fjernelse af easy open-handtag

1. Fjern easy open-handtagets afdækning (1).
2. Skru de to skruer ud (2).

Easy open-handtaget er fiernet.

4.3.2 Montering af easy open-handtag

Monté i omvendr rækkefolge.

Reparation

4.4 Udskifting af overste dorhaengsel

Nodvendig voektoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Ryg-og muskelskader

Arbeje til fjernelse af apparatets dor bor kun udfores af uddanne de specialister.
Der skal vare to personer om at flytte apparatet.
Brug kun egnet vaerktj og udstyr.

PAS PAI

Skarpe kanter!

Snitlaesioner

Brug beskyttelseshandsker.

ADVARSEL

Apparater pa skra kan glide!
Knoglebrud/klemskader

PASPAI

Fare for nedfaldende deleg pga. Iosnede skruer!
ronskade pga.nedfaldende dele
Sorg for at sikre componenten mod at falde ned.

BEM/ERK!

Fare for nedfaldende deleg pga. Iosnede skruer!

Beskadigelse af andre apparatdele ell kundens hjem, f.eks. gulvet.

Apparatet er afbrudt fra stromforsyningen.
Indvendigt tilbehør i apparate ter fjernet.

4.4.1 Fjernelse af dorhangsel

Reparation

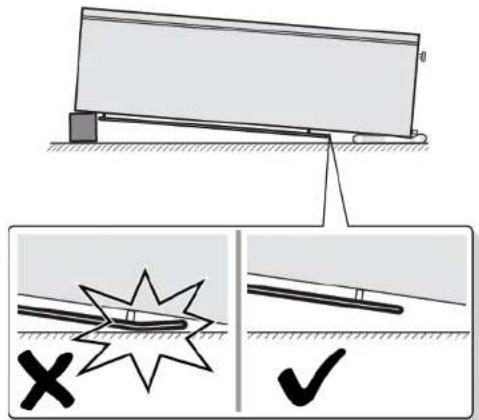

1. Laeg apparatuset med bagsiden nedad.

2.1. Tryk det overste haengsels afdakning pa begge sider (1).

1. Bevæg det øverste haengsels afdækning ud (2).
2. Fjern det overste haengsels afdaekning (3).

Reparation

3.1. Skru de to skruer ud (1).

Det overste dorhaengsel er fjemet.
4.4.2 Montering af dorhengsel
Monter i omvendr riekkefge.

Reparation

4.5 Udskiftning af det overste dorhaengsel (dor med display)

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Ryg-og muskelskader

Arbeje til fjernelse af apparatets dor bor kun udfores af uddanne de specialister.
Der skal vaere to personer om at flytte apparatet.

Brug kun egnet vaerktj og udstyr

PAS PA!

Skarpe kanter!

Snitlaesioner

Beskadigelse af andre apparatdele ell kundens hjem, f.eks. gulvet.

Fare for elektrisk stød pga. spændingsforende dele!

sfare pga.elektrisk std i tilfaelde af ukorrekt reparation

Elektriske dele skal repareres af kvalificerede elektrikere.
Fafter reparation undforten sikkhernedstest i henhold tI VDE 0701 ellarondespecifke forskritter.

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Dod ved elektrisk stod

Aflbryd apparatus fra strøm Forsyninger i minst 60 sekunder, for reparation国家标准.

Preindstilling:

Apparatet er afbrudt fra strormforsyningen.
Indvendigt tilbehør i apparatet er fjernet.

Reparation

4.5.1 Fjernelse af dorhaengsel

1. Læg apparatet med bagsiden nedad.

Reparation

2.1. Tryk det overste haengsels afdaekning pa begge sider (1).
2. Bevæg det øverste haengsels afdækning ud (2).
3. Fjern det overste haengsels afdaekning (3).

3.1.Fjern kabelboksens afdekning (1).
2. Fjern kabelbeskyttelsen (2).
3. Afbryd den elektriske tilstunning (3).
4. Skru de to skruer ud (4)
5. Fjern det overste haengsel (5).

Det overste dorhaengsel er fjernet.

4.5.2 Montering af dorhaengsel

Monteri ovmendr raskkefolge.

Reparation

4.6 Udskiftning af nederste dorhaengsel

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Ryq-og muskelskader

Arbeje til fjernelse af apparatets dor ber kun udfores af uddanne de specialister.
Der skal vaere to personer om at flytte apparatet.

Brug kun egnet vaerktj og udstyr

PAS PAI

Skarpe kanter!

Sinitlaesioner

Brug beskyttelseshandsker.

ADVARSEL

Apparater pa skra kan glide!

Oglebrud/klemskade

Beskadigelse af andre apparatdele ellkundens hjem, f.eks. gulvet.

Apparate er abrudt fra stromforsyningen.
Indvendigt tilbehør i apparaet er fjernet.
Apparatet er lagt med bagsiden nedad.
Det overste haengsel er fiernet. 83

4.6.1 Udskiftning af nederste dorhengsel

1. Fjern doren.

2.1. Skru skruen ud (1)

1. Drej det nederste haengsel ud (2).
2. Fjern det nederste haengsel (3).

Det nederste haengsel er fjernet.

4.6.2 Montering af nederste dorhengsel

Monteri omvendr rækkefolge.

Reparation

4.7 Udskiftning af hylde

4.7.1 Fjernelse af hylde

• Traek hylden ud.

Hylden er fjernet.

4.7.2 Montering af hylde

Monté i omvendr rækkefolge.

Reparation

4.8 Udskifting af frostvarebeholder

Montéi omvendr rækkefolge.

Reparation

4.9 Udskifting af ismaskine

4.9.1 Fjernelse af ismaskine

1. Traek frysevarbeholderylden med ismaskinen ud (1).
2. Friggo krogene (2). 3. Fjern ismaskinen (3).

Ismaskinen er fjernet.

4.9.2 Montering af ismaskine

Monté i omvendr rækkefolge.

Reparation

4.10 Udskifting at LED-lampe foroven

Nodvendig voarktoj:

Kaervskruetraekker Blad 2,4 mm x 0.4 mm x 60 mm i saettet [00341820]

Preindstilling:

Apparatet er albrudt fra stromforsyningen.
Doren eraben.
Indvendigt tilbehør foroven er fjernet.

4.10.1 Fjernelse af LED-lampe

1. Bevag LED-lampen mod venstre.

LED-lampens elektriske tilslutning er afbrudt.

1. Friger LED-lampens kroge.

Reparation

1. Fjern LED-lampen ved at bevaage den fremad.

LED-lampen er fjernet.

4.10.2 Montering af LED-lampe foroven

Monteriomvendtrakkefolge.

Om dette dokumentet. 342

Dorpakningen er demontert.

1. Kontroller at sporet for pakningen ikke har skader.

1. Hvis sporet for pakningen er skadet:

2. Kontakt kundeservice.

Dorpakningen er montert.

2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Side 348 av 543

Reparasjon

Apparatet kobles fra stromforsyningen.
Doren er apen.

4.2.1 Demontering av dorhandtak

1. Fjern to skruhetter (1).
2. Skru ut to skruer (2).
   3.Demonter derhandtaket (3).

Darlndtaket er demonter.

Skade pa andre deler pa apparatet ell er i kundens hjem, f.eks. gulv.

Skade pa andre deler pa apparatet ellr i kundens hjem, feks. gulv.

Koble apparatene fra strormforsyninger i minst 60 sekunder før

Skade pa andre deler pa apparatet ellkundens hjem, feks. gulv.

Ismaskinen er demontert.

4.9.2 Montering av ismaskin

Monteres i motsattrekkefolge.

Reparasjon

Apparatet har en vedlikeholdsfri LED-lampe.

Disse lampene skal kun repareres av kundeservice aller autoriserte teknikere!

FARE

Dörpackningen har tagits bort.

4.1.2 Montera dörrpackning

Dörhandtaget har tagits bort.

4.2.2 Montera dörrhandtag

Dorrens ovre gangjarn har tagits bort.

Det nedre gängjarnet har tagits bort.

Hyllan har tagits bort.

4.7.2 Montera hylla

Ismaskinen har tagits bort.

4.9.2 Montera ismaskin

LED-lampan har tagits bort.

4.10.2 Montera oversta LED-lampan
