GS54NVWE0N - Külmik SIEMENS - Tasuta kasutusjuhend

Mark	Siemens
Mudel	GS54NVWE0N
Tootetüüp	Sügavkülmkapp
Kliimaklass	SN-T (10°C kuni 43°C)
Külmutusvõimsus	Umbes 24 kg/24h
Netomaht	Umbes 250 L
Mõõtmed (K x L x S)	185 cm x 60 cm x 65 cm
Netokaal	Umbes 70 kg
Toitepinge	220-240 V, 50 Hz
Energiaklass	E (vastavalt EL määrusele 2019/2016)
Aastane energiatarbimine	Umbes 280 kWh/aastas
Müratase	38 dB (A)
Peamised funktsioonid	Külmutamine, jää valmistamine, LED sisevalgustus
Sisevalgustus	LED, vahetatav
Jäätootmine	Jah, jääsalvega
Hooldus ja puhastus	Soovitatav manuaalne sulatamine, sisemuse puhastamine sooja veega
Ohutus	Enne remonti vooluvõrgust lahti ühendada, kanda kindaid, järgida juhiseid
Varuosad ja parandatavus	Uksetihend, käepide, hinged, riiul, salv, jäämasin, LED-valgusti kasutaja poolt vahetatavad
Parandatavuse indeks	8,0/10 (vastavalt kasutaja hinnangule)
Kasutusjuhend saadaval	Tasuta PDF, 543 lehekülge, mitmekeelne

Korduma kippuvad küsimused - GS54NVWE0N SIEMENS

Kuidas vahetada Siemens GS54NVWE0N sügavkülmiku uksetihendit?

Uksetihendi vahetamiseks eemaldage esmalt vana tihend, tõmmates selle soonest välja. Seejärel soojendage uut tihendit, et see ümber vormida, ja sisestage see järk-järgult soonde, alustades nurkadest. Veenduge, et soon ei ole kahjustatud. Täpsemate juhiste saamiseks lugege kasutusjuhendit.

Kuidas sulatada Siemens GS54NVWE0N sügavkülmikut?

Sulatamiseks ühendage seade vooluvõrgust ja eemaldage kõik toiduained. Laske uks lahti, et jää saaks sulada. Ärge kasutage jää kraapimiseks teravaid esemeid. Puhastage sisemus niiske lapiga ja kuivatage enne uuesti sisselülitamist.

Mis on GS54NVWE0N külmutusvõimsus?

Külmutusvõimsus on umbes 24 kg värskeid toiduaineid 24 tunni jooksul vastavalt normidele. See võib kasutuse põhjal erineda.

Kuidas reguleerida Siemens GS54NVWE0N sügavkülmiku temperatuuri?

Temperatuuri reguleeritakse seadme esiküljel asuva juhtpaneeli kaudu. Soovitatav temperatuur on -18 °C. Reguleerimiseks kasutage + või - nuppe.

Mida teha, kui sügavkülmik ei jahuta piisavalt?

Kontrollige esmalt, kas seade on korralikult vooluvõrku ühendatud ja kaitse pole läbi põlenud. Veenduge, et uks sulgub korralikult ja tihend pole kahjustatud. Puhastage tagumised kondensaatorid, kui need on määrdunud. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

Kuidas vahetada GS54NVWE0N LED-valgustit?

Ühendage seade vooluvõrgust, avage uks ja eemaldage ülemised sisustused. Liigutage LED-valgustust vasakule, et elektriühendus lahti ühendada, seejärel vabastage konksud ja eemaldage moodul. Paigaldage uus vastupidises järjekorras. Ettevaatust: enne ühendage vooluvõrgust vähemalt 60 sekundit.

Kuidas vahetada sügavkülmiku ukse käepidet?

Eemaldage kruvide korgid, keerake lahti kaks Torx TX20 kruvi, seejärel eemaldage käepide. Paigaldamiseks järgige vastupidist järjekorda. Veenduge, et seade on vooluvõrgust lahti ühendatud ja uks on avatud.

Sügavkülmik teeb ebatavalist müra, mida teha?

Müra võib tuleneda kompressorist, ventilaatoritest või materjalide paisumisest. Kontrollige, et seade on loodis ega puutu kokku mööbliga. Kui müra püsib, lugege kasutusjuhendit või pöörduge spetsialisti poole.

Kuidas puhastada Siemens GS54NVWE0N sügavkülmiku sisemust?

Ühendage seade vooluvõrgust ja eemaldage toiduained. Kasutage pehmet lappi, mis on leotatud soojas vees ja pehmes pesuvahendis. Loputage ja kuivatage. Ärge kunagi kasutage abrasiivseid puhastusvahendeid ega tugevaid kemikaale.

Kust saab alla laadida GS54NVWE0N täielikku kasutusjuhendit?

Täielik kasutusjuhend on tasuta saadaval PDF-vormingus sellistel saitidel nagu notice-facile.com. Samuti saate seda otse võrgus tellida. See sisaldab 543 lehekülge üksikasjalike remondijuhistega.

KASUTUSJUHEND GS54NVWE0N SIEMENS

4.1 Uksetihendi vahetamine 143

4.4 Ülemise uksehinge vahetamine 148

4.4.1 Uksehinge eemaldamine 148 4.4.2 Uksehinge paigaldamine 150

4.5 Ülemise uksehinge vahetamine (uks koos kuvaga) 151

4.5.1 Uksehinge eemaldamine 152 4.5.2 Uksehinge paigaldamine 153

4.6 Alumise uksehinge vahetamine 154

4.6.1 Alumise uksehinge vahetamine 154 4.6.2 Alumise uksehinge paigaldamine 154

4.7 Riiuli vahetamine 155

4.7.1 Riiuli eemaldamine 155 4.7.2 Riiuli paigaldamine 155

4.8 Külmutatud toidu mahuti vahetamine 156

4.8.1 Külmutatud toidu mahuti eemaldamine 156 4.8.2 Külmutatud toidu mahuti paigaldamine 156

4.9 Jääkuubikute resti vahetamine 157

4.10 Ülemise LED-tule vahetamine 158

4.10.1 LED-tule eemaldamine 158 4.10.2 Ülemise LED-tule paigaldamine 159

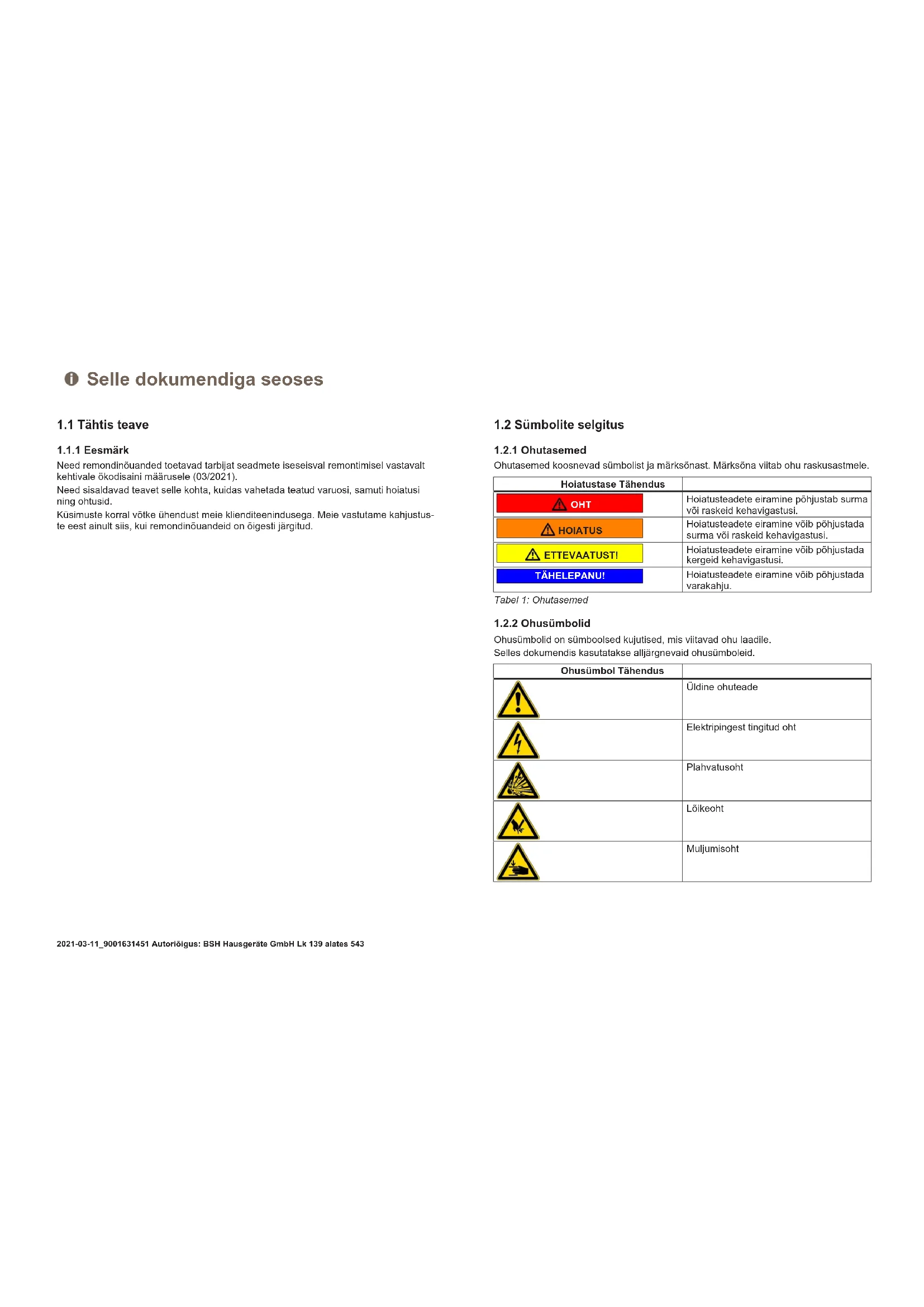

1.1 Oluline teave

1.1.1 Eesmärk

Need remondijuhised toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral võtke ühendust meie klienditeenindusega. Me vastutame kahjustuste eest ainult siis, kui remondijuhiseid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutussümbolid

Ohutussümbolid koosnevad sümbolist ja märksõnast. Märksõna viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI	Hoiatusteadete eiramine võib põhjustada varakahju.

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile.

Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Seoses selle dokumendiga

Ohusümboi Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatusstruktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud välimus ja standardiseeritud struktuur.

Alljärgnev näide näitab hoiatus, mis hoiatab liikuvatest osadest tingitud elektrilöögi eest. Nimetatud on meede ohu vältimiseks.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse järgmisi üldisi sümboleid.

Üld.&symbol Tāhendus
1	Erinūande tunnus (tekst ja/vōi graafik)
2	Lihtsa nōuande tunnus (ainult tekst)
3	Videojuhendi lingi tunnus

Elektriliste osade remondil tehtud vead võivad põhjustada elektrilöögi! Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist. Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 võrguühenduse mõõtmisele.

Teravatest servadest tingitud vigastusoht!

Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, tõrkeotsingu ja hoolduse käigus.

Oht seadme ohutusele/talitlusele! Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht! - Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transpordikilpe.

4.1 Ukse tihendi vahetamine

Märkus: Uks on lahti.

1. Tõmmake ukse tihend poorist välja.

• Ukse tihend on eemaldatud.

i	Uue uksetihendi paksus võib veidi erineda vana tihendi paksusest. See ei mõjuta ukse sulgemist ja pikaajalist tõöd.
i	Kui teie seadmel on reguleeritavad hinged või hingekinitused, saate sulgemismehhanismi hiljem sobivaks sattida.
i	Väikesed augud uksetihendis on vajalikud ðhutuseks. Need ei ole toot-misvead.

Remont

1. Kontrollige, kas tihendi soon on terve.

1. Kui tihendi soon on kahjustatud, pöörduge klienditeeninduse poole.
2. Uksetihendi kerge koverdumine on normaalne ega mojuta selle toimivust. Soovitatav on uksetihend enne seadmesse paigaldamist sirgu tõmmata.

● Uksetihend on paigaldatud.

4.2 Käepideme vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Lapik kruvikeeraja Tera 10 mm × 1,6 mm × 200 mm

Nõue: Seade on toitest lahutatud. Uks on lahti.

4.2.1 Käepideme eemaldamine

1. Eemaldage kaks kruvikatet (1).

2. Keerake lahti kaks kruvi (2). 3. Eemaldage käepide (3).

Ukse käepide on eemaldatud.

4.2.2 Käepideme paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.3 Lihtsalt avatava käepideme (easy opening handle) vahetamine

Eritööriistad:

Ristpeaga kruvikeeraja PH2

Nõue:

Seade on toitest lahutatud. Uks on lahti.

4.3.1 Lihtsalt avatava käepideme (easy opening handle) eemaldamine

1. Eemaldage lihtsalt avatava käepideme (easy opening handle) kate (1).

2. Keerake lahti kaks kruvi (2).

• Lihtsalt avatav käepide (easy opening handle) on eemaldatud.

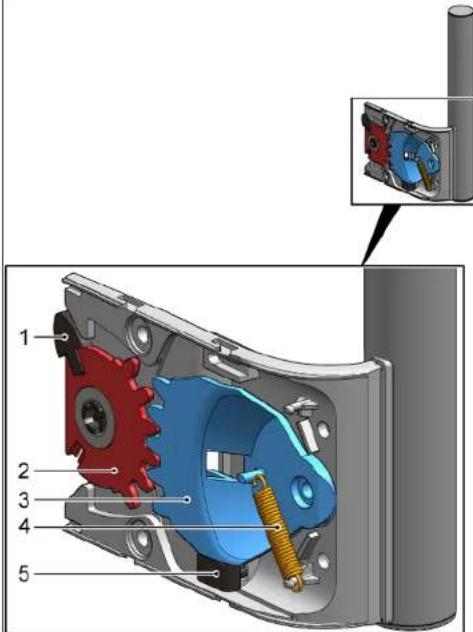

4.3.2 Lihtsalt avatava käepideme (easy opening handle) paigaldamine

Lihtsalt avatava käepideme (easy opening handle) mehhanism tuleb enne paigaldamist õigesti paika sättida. Tõukurvarda (1), hammaskvadrantide (2) ja (3), vedru (4) ning käigupiiriku (5) õige korraldus ukse vasakpoolse paigalduse korral on näha joonisel.

Lihtsalt avatava käepideme (easy opening handle) allosade korraldus ukse parempoolse paigalduse korral on toodud paigaldusjuhistes.

Paigaldage vastupidises järjekorras.

Remont

4.4 Ülemise uksehinge vahetamine

Eritööriistad:

Tahtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava valjaoppe sanud spetsialistid. Seadme liigutamiseks on vaja kaht inimest. Kasutage vaid sobivaid tooristu ja varustust.

Teravad servad!

Lõikehaavad

Kandke kaitsekindaid.

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klientide vara kahjustused.

Seade on toitest lahutatud. Seadme sisearmatuur on eemaldatud.

4.4.1 Uksehinge eemaldamine

Remont

1. Pange seade tagaküljele.

2.1. Vajutage ülemise hinge katet mõlemal pool (1).

1. Nihutage ülemise hinge kate välja (2).
2. Eemaldage ülemise hinge kate (3).

Remont

3.1. Keerake lahti kaks kruvi (1). 2. Eemaldage ülemine hing (2).

Ülemine uksehing on eemaldatud. 4.4.2 Uksehinge paigaldamine: paigaldage vastupidises järjekorras.

Remont

4.5 Ülemise uksehinge vahetamine (uks koos kuvaga)

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

HOIATUS

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava väljaõppe saanud spetsialistid. Seadme liigutamiseks on vaja kaht inimest. Kasutage vaid sobivaid tööriistu ja varustust.

ETTEVAATUST!

Teravad servad!

Lõikehaavad

Kandke kaitsekindaid.

HOIATUS

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud. Pärast remonti peab olema tehtud ohutuskatse vastavalt standarditele VDE 0701 või riiklikele määrustele.

Seade on toitest lahutatud. Seadme sisearmatuur on eemaldatud.

Remont

4.5.1 Uksehinge eemaldamine

1. Pange seade tagaküljele.

Remont

2.1. Vajutage ülemise hinge katet mõlemal pool (1).

1. Nihutage ülemise hinge kate välja (2).
2. Eemaldage ülemise hinge kate (3).

3.1. Eemaldage kaablikarbi kate (1).

1. Eemaldage kaablikaitse (2).
2. Lahutage elektriühendus (3). 4. Keerake lahti kaks kruvi (4).
3. Eemaldage ülemine hing (5).

Ülemine uksehing on eemaldatud.

4.5.2 Uksehinge paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.6 Alumise uksehinge vahetamine

Eritööriistad:

Tahtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava väljaõppe saanud spetsialistid. Seadme liigutamiseks on vaja kaht inimest. Kasutage vaid sobivaid tööriistu ja varustust.

Teravad servad!

Lõikehaavad

Kandke kaitsekindaid.

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Akkuvatest osadest tingitud vigastused. Kinnitage osa allakukkumise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused ja klientide vara kahjustused.

Seade on toitest lahutatud. Seadme sisearmatuur on eemaldatud. Seade on pandud tagaküljele. Ülemine hing on eemaldatud.

4.6.1 Alumise uksehinge vahetamine

1. Eemaldage uks.

2.1. Keerake kruvi lahti (1).

2. Keerake alumine hing välja (2). 3. Eemaldage alumine hing (3).

Alumine hing on eemaldatud.

4.6.2 Alumise uksehinge paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.7 Riiuli vahetamine

Noe: Uks on lahti.

4.7.1 Riiuli eemaldamine

Tõmmake riiul välja.

Riiul on eemaldatud.

4.7.2 Riiuli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.8 Kulmutatud toidu mahuti vahetamine

Noe: Uks on lahti.

4.8.1 Kulmutatud toidu mahuti eemaldamine

1. Tõmmake kulmutatud toidu mahuti täielikult välja (1).
2. Eemaldage kulmutatud toidu mahuti (2).

Kulmutatud toidu mahuti on eemaldatud.

4.8.2 Kulmutatud toidu mahuti paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.9 Jääkuubikute resti vahetamine

Uks on lahti.

1. Tõmmake välja riiul külmutatud toidu mahuti ja jääkuubikute restiga (1).
2. Vabastage haagid (2).
3. Eemaldage jääkuubikute rest (3).

Jääkuubikute rest on eemaldatud.

4.10 Ülemise LED-tule vahetamine

Eritööriistad:

Lapik kruvikeeraja, tera 2,4 mm × 0,4 mm × 60 mm, komplektis [00341820].

Teie seadmel on LED-tuli, mis ei vaja hooldust. Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik!

OHT

Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht. Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud. Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

OHT

Liikuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm.

Enne remonditöödega alustamist ühendage seade elektrivõrgust lahti vähemalt 60 sekundit varem.

ETTEVAATUST!

Teravad servad! Löikehaavad. Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud. Uks on lahti. Ülemine sisearmatuur on eemaldatud.

4.10.1 LED-tule eemaldamine

1. Liigutage LED-tuld vasakule.

LED-tule elektriühendus on lahutatud.

1. Vabastage LED-tule haagid.

Remont

1. Eemaldage LED-tuli, liigutades seda ettepoole.

LED-tuli on eemaldatud. 4.10.2 Ülemise LED-tule paigaldamine. Paigaldage vastupidises järjekorras.
