Márka	Siemens
Modell	GS54NVWE0N
Termék típusa	Fagyasztószekrény
Klímaosztály	SN-T (10°C-tól 43°C-ig)
Fagyasztási kapacitás	Körülbelül 24 kg/24h
Teljes nettó térfogat	Körülbelül 250 L
Méretek (M x Sz x Mé)	185 cm x 60 cm x 65 cm
Nettó tömeg	Körülbelül 70 kg
Tápfeszültség	220-240 V, 50 Hz
Energiaosztály	E (az EU 2019/2016 rendelete szerint)
Éves fogyasztás	Körülbelül 280 kWh/év
Zajszint	38 dB (A)
Fő funkciók	Fagyasztás, jégkockakészítés, belső LED világítás
Belső világítás	LED, cserélhető
Jégkészítés	Igen, jégkockatartó
Karbantartás és tisztítás	Kézi leolvasztás javasolt, belső tisztítás langyos vízzel
Biztonság	Javítás előtt húzza ki, viseljen kesztyűt, tartsa be az utasításokat
Alkatrészek és javíthatóság	Ajtótömítés, fogantyú, zsanérok, polc, tartály, jégkészítő, LED világítás a felhasználó által cserélhető
Javíthatósági index	8,0/10 (felhasználói értékelés szerint)
Használati utasítás elérhető	Ingyenes PDF, 543 oldal, többnyelvű

Gyakran ismételt kérdések - GS54NVWE0N SIEMENS

Hogyan cseréljem ki a Siemens GS54NVWE0N fagyasztó ajtótömítését?

Az ajtótömítés cseréjéhez először távolítsa el a régi tömítést a hornyából. Ezután melegítse fel az új tömítést, hogy újraformázza, majd fokozatosan illessze be a horonyba, a sarkoktól kezdve. Győződjön meg arról, hogy a horony nem sérült. További részletekért olvassa el a használati utasítást.

Hogyan olvasszam le a Siemens GS54NVWE0N fagyasztót?

A leolvasztáshoz húzza ki a készüléket és vegye ki az összes élelmiszert. Hagyja nyitva az ajtót, hogy a jég elolvadjon. Ne használjon éles tárgyakat a jég lekaparásához. Tisztítsa meg a belsejét nedves ruhával, és szárítsa meg, mielőtt újra bekapcsolná.

Mi a GS54NVWE0N fagyasztási kapacitása?

A fagyasztási kapacitás körülbelül 24 kg friss élelmiszer 24 óra alatt, a szabványoknak megfelelően. Ez a használattól függően változhat.

Hogyan állítsam be a Siemens GS54NVWE0N fagyasztó hőmérsékletét?

A hőmérséklet a készülék elején lévő vezérlőpulton állítható be. Az ajánlott hőmérséklet -18°C. Használja a + vagy - gombokat a beállításhoz.

Mit tegyek, ha a fagyasztó nem hűt eléggé?

Először ellenőrizze, hogy a készülék be van-e dugva, és hogy a biztosíték nem égett ki. Győződjön meg arról, hogy az ajtó megfelelően záródik, és a tömítés nem sérült. Tisztítsa meg a hátsó kondenzátorokat, ha szennyezettek. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Hogyan cseréljem ki a GS54NVWE0N LED világítását?

Húzza ki a készüléket, nyissa ki az ajtót és távolítsa el a felső belső berendezéseket. Tolja balra a LED világítást az elektromos csatlakozás leválasztásához, majd oldja ki a kampókat és vegye ki a modult. Szerelje be az újat fordított sorrendben. Figyelem: legalább 60 másodperccel előtte húzza ki.

Hogyan cseréljem ki a fagyasztó ajtófogantyúját?

Távolítsa el a csavarok sapkáit, csavarja ki a két Torx TX20 csavart, majd vegye le a fogantyút. A felszereléshez kövesse a fordított sorrendet. Győződjön meg arról, hogy a készülék ki van húzva és az ajtó nyitva van.

A fagyasztó szokatlan zajt ad, mit tegyek?

A zajok származhatnak a kompresszorból, a ventilátorokból vagy az anyagok tágulásából. Ellenőrizze, hogy a készülék vízszintben van-e, és nem ér-e hozzá egy bútorhoz. Ha a zaj továbbra is fennáll, olvassa el a használati utasítást, vagy hívjon szakembert.

Hogyan tisztítsam meg a Siemens GS54NVWE0N fagyasztó belsejét?

Húzza ki a készüléket és vegye ki az élelmiszereket. Használjon langyos vízzel és enyhe mosószerrel megnedvesített puha ruhát. Öblítse le és szárítsa meg. Soha ne használjon súrolószereket vagy agresszív vegyszereket.

Hol tölthetem le a GS54NVWE0N teljes használati utasítását?

A teljes használati utasítás ingyenesen letölthető PDF formátumban olyan oldalakon, mint a notice-facile.com. Online is közvetlenül igényelhető. 543 oldalt tartalmaz részletes javítási utasításokkal.

HASZNÁLATI ÚTMUTATÓ GS54NVWE0N SIEMENS

4.1.2 A fiókok összeszerelése

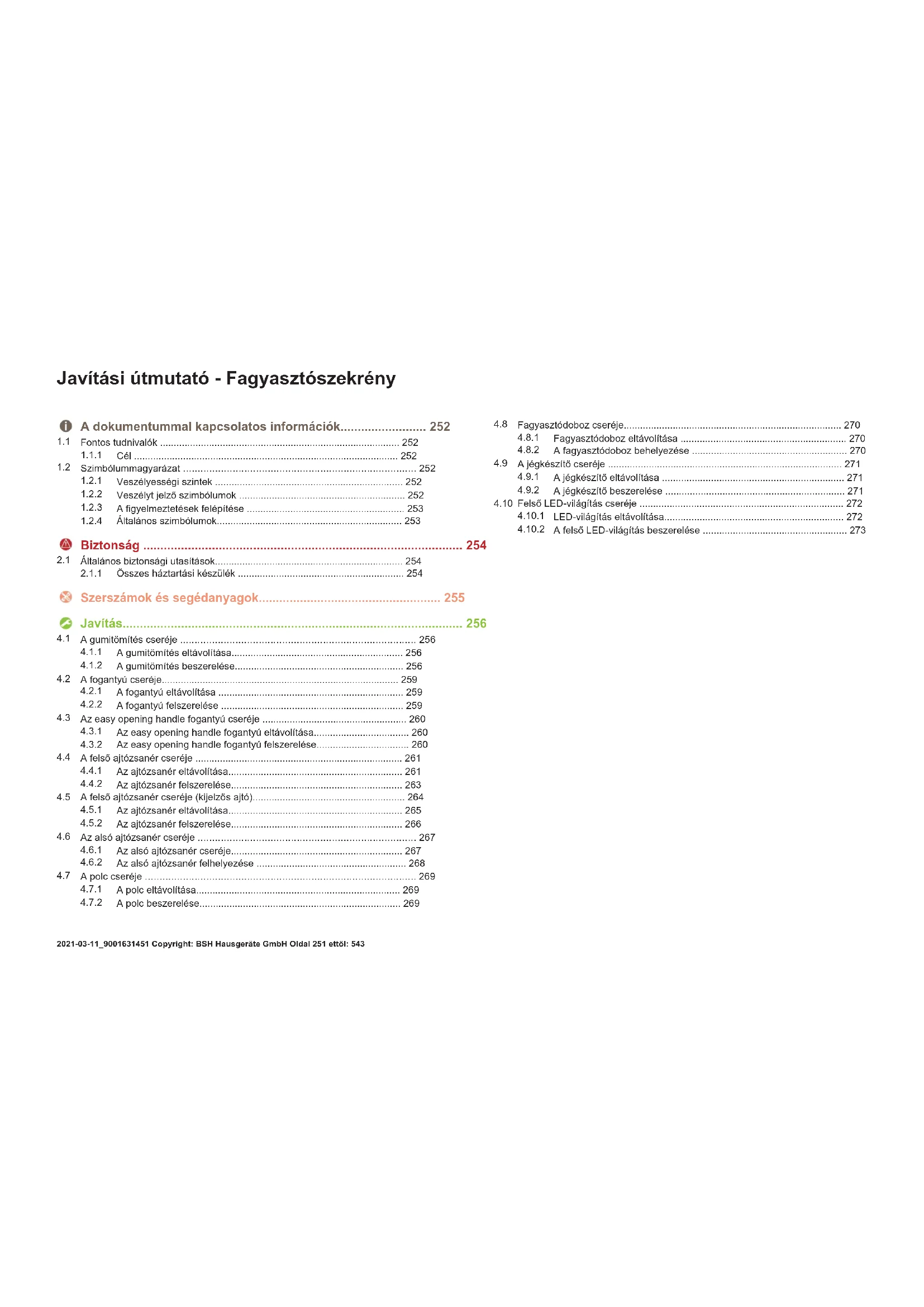

Javítási útmutató - Fagyasztószekrény

1 A dokumentummal kapcsolatos információk 252

1.1 Fontos tudnivalók 252

1.1.1 Cél 252

1.2 Szimbólummagyarázat 252

1.2.1 Veszélyességi szintek 252 1.2.2 Veszélyt jelző szimbólumok 252 1.2.3 A figyelmeztetések felépítése 253 1.2.4 Általános szimbólumok 253

Biztonság 254

2.1 Általános biztonsági utasítások 254

2.1.1 Összes háztartási készülék 254

Szerszámok és segédanyagok 255

Javítás 256

4.2 A fogantyú cseréje 259

4.2.1 A fogantyú eltávolítása 259 4.2.2 A fogantyú felszerelése 259

4.3 Az easy opening handle fogantyú cseréje 260

4.3.1 Az easy opening handle fogantyú eltávolítása 260 4.3.2 Az easy opening handle fogantyú felszerelése 260

4.4 A felső ajtózsanér cseréje 261

4.4.1 Az ajtózsanér eltávolítása 261 4.4.2 Az ajtózsanér felszerelése 263

4.5 A felső ajtózsanér cseréje (kijelzős ajtó) 264

4.5.1 Az ajtózsanér eltávolítása 265 4.5.2 Az ajtózsanér felszerelése 266

4.6 Az alsó ajtózsanér cseréje 267

4.6.1 Az alsó ajtózsanér cseréje 267 4.6.2 Az alsó ajtózsanér felhelyezése 268

4.7 A polc cseréje 269

4.7.1 A polc eltávolítása 269 4.7.2 A polc beszerelése 269

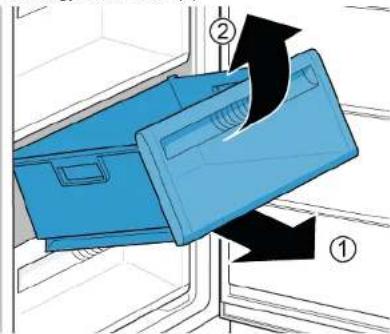

4.8 Fagyasztódoboz cseréje 270

4.8.1 Fagyasztódoboz eltávolítása 270 4.8.2 A fagyasztódoboz behelyezése 270

4.9 A jégkészítő cseréje 271

4.9.1 A jégkészítő eltávolítása 271 4.9.2 A jégkészítő beszerelése 271

4.10 Felső LED-világítás cseréje 272

4.10.1 LED-világítás eltávolítása 272 4.10.2 A felső LED-világítás beszerelése 273

A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információt tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halátt vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halátt vagy súlyos sérülseket okozhat.
VIGYÁZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
	Forró felületek miatt fennálló veszély
	Erös magneses mező miatt fennálló ve-sély
	Nem/ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.


A VESZÉLY A veszély típusa és forróásal A veszély / figyelmeztetés figyelmen kívül hagyásának lehetséges követ- kezményei. A veszély megelőzésére szolgálo intézkedesek és tiltasok.

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.


VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdéselott legalabb 60 másodperccel valassza le a készülékeket az elektromos halózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg ésvagy grafi-ka)

Ált. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
2	Videós oktatóanyagra mutató hivatkozás
3	A szükséges eszközök
4	A szükséges feltetelek
5	Feltétel (ha..., akkor...)
6	Eredmény
[Inditás]Billentyú vagy gomb
[00123456]Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Az elektromos alkatrészek hibás javítása áramütéshez vezethet! A javítás megkezdése előtt legalább 60 másodpercre válassza le a készüléket az elektromos hálózatról. A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelhárítás és szervizelés során a nehéz és mozgó alkatrészek miatt

Viseljen védőcipőt. Biztosítsa leesés ellen a nehéz alkatrészeket. Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

Elektrosztatikusan érzékeny alkatrészek (ESD-k) károsodásának veszélye!

Kizárólag eredeti pótalkatrészeket használjon. Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetékeket.

Szerszámok és segédanyagok

Kijelolés Részletek	Képek
Védörongy [00342013]	60 cm x 50 cm	###
PH2 csillagcsavar- húzó
TX20 Torx bilhegy [00340865]	6,3 mm (1/4")
Laposfejü csavar- húzó	Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

Követelmény: Az ajtó nyitva van

4.1.1 A gumitömítés eltávolítása

1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban.

1. Húzza ki a gumitömítést a barázdából.

Eltávolította a gumitömítést.

4.1.2 A gumitömítés beszerelése

	Az uy gomitōimits vastagsága enyhén elterhet a régi gomitōimits vas-tagāgátol. Ez nem befolyasolja az ajtócsukás MODját ès hossú tátu mücködéset.
	Ha a készüléköben beallithato zsanérok vagy zsanérrögzitèsek vannak, utolag optimalizálhatja a becsukás MODját.
	A gomitōimitsben lévő après, oldalsó lyukak FUNCIONálisak (a szellözs-hez szükségesek). Ezek nem gyartási hibák.

Javítás

1. Ellenőrizze a barázdát sérülések szempontjából.

1. Ha a gumitömítés barázdája sérült: - Vegye fel a kapcsolatot az ügyfélszolgálattal.
2. A gumitömítés enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömítés kiegyenesítése a készülékbe történő behelyezés előtt.

Hajszárítóval vagy forró vízzel melegítse fel a gumitömítést, és kézzel formázza újra.

Szerelje fel a gumitömítést.

4.2 A fogantyú cseréje

Speciális szerszámok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Laposfejű csavarhúzó, 10 mm x 1,6 mm x 200 mm

Követelmény:

A készüléket le kell választani az áramellátásról. Az ajtó nyitva van.

4.2.1 A fogantyú eltávolítása

1. Távolítsa el a két csavarfedelet (1).
2. Csavarja ki a két csavart (2).
3. Távolítsa el a fogantyút (3).

Eltávolította a fogantyút.

4.2.2 A fogantyú felszerelése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.3 Az easy opening handle fogantyú cseréje

Különleges eszközök

PH2 csillagcsavarhúzó. Követelmény: A készüléket leválasztotta az áramellátásról. Az ajtó nyitva van.

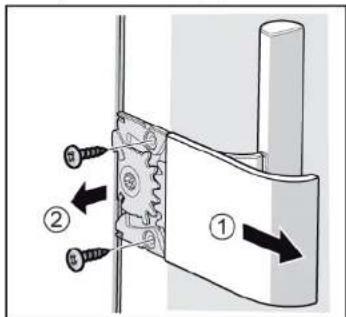

4.3.1 Az easy opening handle fogantyú eltávolítása

1. Távolítsa el az easy opening handle fogantyú fedelét (1).
2. Csavarja ki a két csavart (2).

Eltávolította az easy opening handle fogantyút.

4.3.2 Az easy opening handle fogantyú felszerelése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 A felső ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse. A készülék elmozdításához két emberre van szükség. Kizárólag megfelelő eszközöket és berendezéseket használjon.

VIGYÁZAT

Éles szélek!

Vágási sérülések

Viseljen védőkesztyűt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódásos sérülések

Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés, Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részének vagy az ügyfél lakásának (pl. padló) károsodása.

Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit.

A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit.

Javítás

Fordítsa a készüléket a hátára.

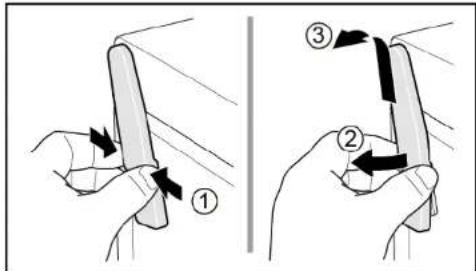

1. 2.1. Nyomja meg mindkét oldalon a felső zsanér burkolatát (1).

Húzza le a felső zsanér burkolatát.

1. Távolítsa el a felső zsanér burkolatát (3).
2. Javítás

3.1. Csavarja ki a két csavart (1).

3.1. Csavarja ki a két csavart (1).

1. Távolítsa el a felső zsanért (2).

Eltávolította az ajtó felső zsanérját. 4.4.2 Az ajtózsanér felszerelése Az elhelyezést fordított sorrendben végezze.

Javítás

4.5 A felső ajtózsanér cseréje (kijelzős ajtó)

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse. A készülék elmozdításához két emberre van szükség. Kizárólag megfelelő eszközöket és berendezéseket használjon.

VIGYÁZAT

Éles szélek!

Vágási sérülések

Viseljen védőkesztyűt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

eső alkatrészek miatti sérülés,

Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.

Biztosítsa az alkatrészt leesés ellen.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektromos szerelő végezheti. A javítás után végezze el a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le

a készülékeket az elektromos hálózatról.

Követelmény:

A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit.

Javítás

4.5.1 Az ajtózár eltávolítása

1. Fordítsa a készüléket a hátára.

2.1. Nyomja meg mindkét oldalon a felső zsanér burkolatát (1).

1. Húzza el a felső zsanér burkolatát (2).
2. Távolítsa el a felső zsanér burkolatát (3).

3.1. Távolítsa el a kábeldoboz fedelét (1).

1. Távolítsa el a kábelburkolatot (2).
2. Válassza le az elektromos csatlakozást (3).
3. Csavarja ki a két csavart (4).
4. Távolítsa el a felső zsanért (5).

Eltávolította az ajtó felső zsanérját.

4.5.2 Az ajtózsanér felszerelése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.6 Az alsó ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse. A készülék elmozdításához két emberre van szükség. Kizárólag megfelelő eszközöket és berendezéseket használjon.

VIGYÁZAT

Éles szelek!

Vágási sérülések

Viseljen védőkesztyűt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörési sérülések

Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása

dasa.

Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit. A készüléket a hátára fordította.

Eltávolította a felső zsanért.264

4.6.1 Az alsó ajtózsanér cseréje

1. Vegye le az ajtót.

2.1.Csavarja ki a csavart (1).

1. Fordítsa ki az alsó zsanért (2).
2. Távolítsa el az alsó zsanért (3).

Eltávolította az alsó zsanért.

Javítás

4.6.2 Az alsó ajtózsanér felhelyezése Az elhelyezést fordított sorrendben végezze.

Javítás

4.7 A polc cseréje

Követelmény: Az ajtó nyitva van

4.7.1 A polc eltávolítása

Húzza ki a polcot.

Eltávolította a polcot.

4.7.2 A polc beszerelése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.8 Fagyasztódoboz cseréje

Követelmény:

Az ajtó nyitva van

4.8.1 Fagyasztódoboz eltávolítása

1. Húzza ki teljesen a fagyasztódobozt (1).
2. Távolítsa el a fagyasztódobozt (2).

Eltávolította a fagyasztódobozt.

4.8.2 A fagyasztódoboz behelyezése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.9 A jégkészítő cseréje

Követelmény:

Az ajtó nyitva van

4.9.1 A jégkészítő eltávolítása

1. Húzza ki a fagyasztódobozt a jégkészítővel (1).
2. Oldja ki a horgokat (2).
3. Távolítsa el a jégkészítőt (3).

Eltávolította a jégkészítőt.

4.9.2 A jégkészítő beszerelése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.10 Felső LED-világítás cseréje

Különleges eszközök

Laposfejű csavarhúzó, hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

A készülék karbantartásmentes LED-világítással rendelkezik. A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok javíthatják meg!

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt. Az elektromos alkatrészek javítását kizárólag képzett elektromos szerelő végezheti. A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés. A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

VIGYÁZAT

Éles szélek! Vágási sérülések. Viseljen védőkesztyűt.

Követelmény:

A készüléket leválasztotta az áramellátásról. Az ajtó nyitva van. Eltávolította a készülék felső szerelvényeit.

4.10.1 LED-világítás eltávolítása

1. Vigye a LED-világítást a bal oldalra.

Leválasztotta a LED-világítás elektromos csatlakozását.

1. Oldja ki a LED-világításhoz kapcsoló horgokat.

Javítás

3. Emelje el a készülékektől a LED-világítást.

• Eltávolította a LED-világítást.

4.10.2 A felső LED-világítás beszerelése Az elhelyezést fordított sorrendben végezze.

4.4.2 A dörök zárjának felszerelése

4.5.2 A dörök zárjának felszerelése
