Märke	Siemens
Modell	GS54NVWE0N
Produkttyp	Frysskåp
Klimatklass	SN-T (från 10°C till 43°C)
Frysningskapacitet	Cirka 24 kg/24h
Total netto volym	Cirka 250 L
Mått (H x B x D)	185 cm x 60 cm x 65 cm
Nettovikt	Cirka 70 kg
Strömförsörjning	220-240 V, 50 Hz
Energiklass	E (enligt EU-förordning 2019/2016)
Årlig förbrukning	Cirka 280 kWh/år
Ljudnivå	38 dB (A)
Huvudfunktioner	Frysning, istillverkning, LED invändig belysning
Invändig belysning	LED, utbytbar
Istillverkning	Ja, isbricka
Underhåll och rengöring	Manuell avfrostning rekommenderas, invändig rengöring med ljummet vatten
Säkerhet	Koppla bort före reparation, använd handskar, följ anvisningarna
Reservdelar och reparerbarhet	Dörrtätning, handtag, gångjärn, hylla, låda, istillverkning, LED-belysning kan bytas av användaren
Reparationsindex	8,0/10 (enligt användarbetyg)
Bruksanvisning finns	Gratis PDF, 543 sidor, flerspråkig

Vanliga frågor - GS54NVWE0N SIEMENS

Hur byter man dörrtätningen på frysskåpet Siemens GS54NVWE0N?

För att byta dörrtätning, ta först bort den gamla tätningen genom att dra den ur spåret. Värm sedan den nya tätningen för att forma den, och sätt in den successivt i spåret med början i hörnen. Se till att spåret inte är skadat. Se bruksanvisningen för mer detaljer.

Hur avfrostar man frysskåpet Siemens GS54NVWE0N?

För att avfrosta, koppla bort apparaten och ta bort all mat. Lämna dörren öppen så att isen smälter. Använd inte vassa föremål för att skrapa bort isen. Rengör insidan med en fuktig trasa och torka innan du startar igen.

Vad är frysningskapaciteten för GS54NVWE0N?

Frysningskapaciteten är cirka 24 kg färska livsmedel på 24 timmar, enligt standarder. Detta kan variera beroende på användning.

Hur ställer man in temperaturen på frysskåpet Siemens GS54NVWE0N?

Temperaturen ställs in via kontrollpanelen på framsidan av apparaten. Rekommenderad temperatur är -18°C. Använd + eller - knapparna för att justera.

Vad gör man om frysskåpet inte kyler tillräckligt?

Kontrollera först att apparaten är ordentligt ansluten och att säkringen inte har gått. Se till att dörren stängs ordentligt och att tätningen inte är skadad. Rengör bakre kondensorer om de är smutsiga. Om problemet kvarstår, kontakta kundtjänst.

Hur byter man LED-belysningen på GS54NVWE0N?

Koppla bort apparaten, öppna dörren och ta bort de övre inre tillbehören. Flytta LED-belysningen åt vänster för att koppla bort den elektriska anslutningen, frigör sedan krokarna och ta bort modulen. Montera den nya i omvänd ordning. OBS: Koppla bort minst 60 sekunder innan.

Hur byter man dörrhandtaget på frysskåpet?

Ta bort skruvkåporna, skruva loss de två Torx TX20-skruvarna och ta sedan bort handtaget. För montering, följ omvänd ordning. Se till att apparaten är urkopplad och dörren öppen.

Frysskåpet ger ifrån sig ovanliga ljud, vad gör man?

Ljuden kan komma från kompressorn, fläktarna eller materialens expansion. Kontrollera att apparaten står plant och inte är i kontakt med en möbel. Om ljudet kvarstår, se bruksanvisningen eller kontakta en fackman.

Hur rengör man insidan av frysskåpet Siemens GS54NVWE0N?

Koppla bort apparaten och ta bort maten. Använd en mjuk trasa indränkt i ljummet vatten och milt rengöringsmedel. Skölj och torka. Använd aldrig slipande rengöringsmedel eller starka kemikalier.

Var kan jag ladda ner hela bruksanvisningen för GS54NVWE0N?

Hela bruksanvisningen finns gratis i PDF-format på webbplatser som notice-facile.com. Du kan också begära den direkt online. Den innehåller 543 sidor med detaljerade reparationsinstruktioner.

BRUKSANVISNING GS54NVWE0N SIEMENS

Brug beskyttseshandsker.

ADVARSEL

Apparater pa skra kan glide!

Knoglebrud/klemskader

4.1.1 Demontering av dorpakning 346
4.1.2 Montering av dorpakning 346

4.2 Utskifting av dorhandtak 349

4.2.1 Demontering av dorhandtak 349
4.2.2 Montering av dorhandtak 349

4.1.1 Demontering av dorpakning

4.1.2 Montering av dorpakning

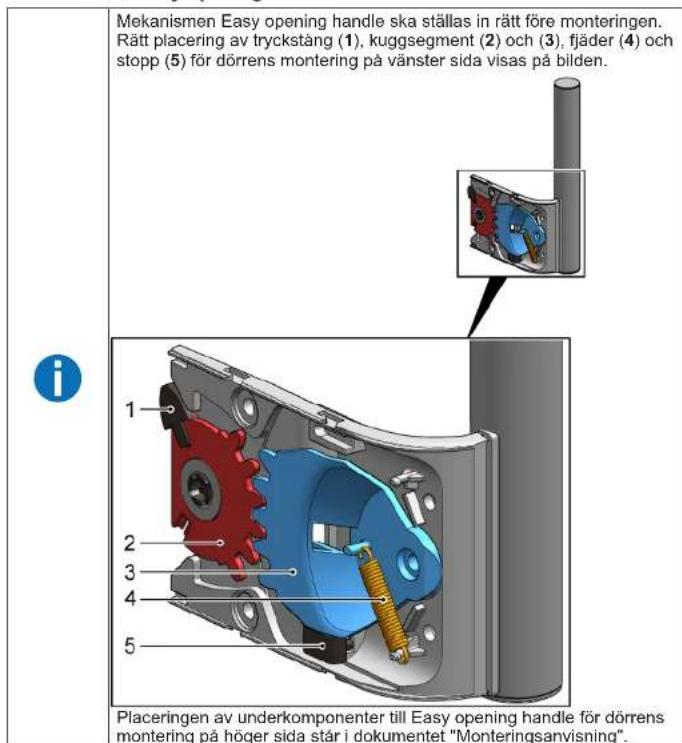

4.2 Utskiftning av dorhandtak

4.2.2 Montering av dorhandtak

Monteres i motsatt rekkefolge.

Reparasjon

Verktyg och hjälpmedel. 504

Reparation 505

4.1 Byta dorrpackning 505
4.1.1 Ta bort dorrpackning 505
4.1.2 Montera dorrpackning 505

4.4 Byta dörrens övre gangjärn 510

4.4.1 Ta bort dorrens gangjarn 510
4.4.2 Montera dörrens gängjärn 512

4.5 Byta dorrens ovre gangjarn (dorr med display) 513
4.5.1 Ta bort dörrens gangjärn 514
4.5.2 Montera dorrens gangjarn 515

4.6 Byta dörrens nedre gangjarn 516
4.6.1 Byta dorrens nedre gangjam 516
4.6.2 Montera dorrens nedre gangjam 516

4.7 Byta hylla 517
4.7.1 Ta bort hylla 517
4.7.2 Montera hylla 517

4.8 Byta fack for frysta matvaror 518

4.8.1 Ta bort fack for frysta matvaror 518
4.8.2 Montera fack for frysta matvaror 518

4.9 Byta ismaskin 519

4.9.1 Ta bort ismaskin 519
4.9.2 Montera ismaskin 519

4.10 Byta oversta LED-lampan 520

4.10.1 Ta bort LED-lampan 520
4.10.2 Montera oversta LED-lampan 521

Om detta Dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparations tips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestammelser (som gäller 03/2021).

De innehaller information om hur vissa reservdilar skya bytas samt tillhOrande varmingar och risker.

Kontakta var kundtjanst om du har fragor. Vi atar oss bara ansvar for skador om repa-. rationstipsen har folits korrekt.

1.2 Symbolforklaringar

1.2.1 Faronivae

Varningsnivaerna bestar av en symbol och ett signalord. Signalordet visar hur allvarlig faran ar.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet fälls kom- mer det att leda till dödsfall eller allvarliga persökador.
VARNING!	Om inte varningsmeddelandet fälls kan det leda till dödsfall eller allvarliga persökador.
FÖRSIKTIGT!	Om inte varningsmeddelandet fälls kan det leda tilllettare persökador.
OBS!	Om inte varningsmeddelandet fälls kan det leda till materialskador.

Grafik 1: Faronivae

1.2.2 Risksymboler

Risksymboler ar symboler som visar typen av fara.

Foljande risksymboler anvands i detta dokument:

Risksymbol Innebörd
!	Allmänt vamingsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara für skärskador
	Fara für krosskador

Om detta Dokument

Risksymbol Innebörd
	Fara på grund av heta ylor
	Fara på grund av starka magneffältn
	Fara på grund av iced-joniserande strål- ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserasradruktrat.

FARAI

Farans typ och ursprung!

Möjliga konsekvenser av att faran/vermingen ignoreras.

Atgarden och forbud for att forebygga faran.

Foljande exempel visar en varning som varmar for elstotar fran stromforande delar. Det star vilken atgard som forebygger faran.

FARA!

Risk for elstotar pa ground av strömforande delar!

Dödsfall pa grund av elstötar

Koppla bort maskiner fran elforsorjningen minst 60 sekunder innar reparationarpojaras.

1.2.4 Allmanna symboler

Foljande allmanna symboler anvands i detta dokument:

Allm. symbol Innebörd
i	Identifizierung av ett särskilt tips (text och/el-ler bild)
o	Identifizierung av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifizierung av en länk till en videohand- ledning
	Identifizierung av verktyg som behövs
	Identifizierung av villkor som@måste vara uppfyllda
	Identifizierung av ett tillstand (om ..., sã ...)
	Identifizierung av ett resultat
[Start]Identifizierung av en tangent aller knapp
[00123456] Identifizierung av ett materialnummer
Status Identifizierung av text/fönster som visas (i maskinens display)

Grafik 3: Allmanna symboler

Sakerhet

2.1 Allmanna sakerhetsanvisningar

2.1.1 Alla hushallsmaskiner

Fel vid reparatoner som beror elkomponenter kan orsaka elstotar!
Koppla bort maskinen fran elnatet minst 60 sekunder innan arbetet paborjas.
Lat utfora ett sakerhetest after reparationen, i enlighet med VDE 0701 ell er landsspecifika regler.

Anvand skyddshandskar.

Risk for krosskador vid reparation, underhall, felsokning och service pa grund av tunga och rorliga componenter

Anvand skyddsskor.
Sakra tunga komponenter sa att de inte faller ner.
- Stick inte in kroppsdelar i rroliga komponenter.

Risk for maskinens sakerhet/funktion!

• Använd endast originaldelar.
  Risk for skador pa komponenter kansliga for statisk elektricitet (ESD)!
  Ror inte modulerna somt anslutninger och stromforande ledninger.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa [00342013]	60 cm x 50 cm	Inkjetne Rite Vorzeitliche Ölförderung Wertminderungs für Hochwürdigis
Phillips-skruvmejsel PH2
Torxbits TX20 [00340865]	6.3 mm (1/4")
Spärskruvmejsel Blad 2.4 mm x 0.4 mm x 60 mm, i kitet [00341820]		Ø

2021-03-11 9001631451 Copyright BSH Hausgeräte GmbH Sida 504 av 543

Reparation

4.1 Byta dorrpackning

Forutsattning:
Dörren ar öppen.

4.1.1 Ta bort dorrpackning

1. Lossa dörpackingen fran sparet hogra och vänstra homet.

1. Dra ut dorpackningen fran sparet.

i	Dennya dörnpackingens tjocklek kan avvika nagot fran den gamla dörnpackingens tjocklek. Detta kommt inte paverka stängningsegenskapema aller Funktionen langsikitigt.
i	Om apparaten har justerbara gängjärn eller gangjärnsfaden kan du opti-mera stängningsegenskaperna senare.
i	Små sidohål dörnpackingen fyller en Funktion (krävs För ventilation).Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrolera om sparet for packningen har skador.

1. Om sparef for packningen ar skadat: Kontakta kundtjanst.

3

Visse deforming av dorrpackninger ar normalt och paverkar inte packningsens Funktion. Det rekommenderas att man stracker dorrpackninger innan den sattis in i apparaten.

Varmdorpackingen med en hartork erer hett vatten och forma om den med handerna.

1. Tryck in packningens hörn langst upp och langst ner i sparet.

Reparation

Dorrpackningen ar monterad.

2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida 507 av 543

Reparation

Montera i omvänd ordning.

Reparation

Montera i omvand ordning.

Reparation

4.4 Byta dörrens övre gangjärn

Nödvändiga verktyg:

Torxbits TX20 6,3 mm (1/4") [00340865]

WARNING!

Tunga och skrymmande apparater!

Rygg- och muskelskador

Latendastutbildad personal ta bort dorren fran apparaten.
Det kravs tvä personer for att flytta apparaten.
Anvand endast passande verktyg och utrusting.

FORSIKTIGT!

Vassa kanter!

Skärskador

Anvand skyddshandskar.

VARNING!

Lutande maskiner kan glida!

Frakturer/krosskador

Sakra maskiner sa att de inte kan glida.

A ForsikTIGT!

Materiella skador pa andra delar av maskinen ell er i kundens hem, t.ex.

vidbotten.

Sakra componenter sa att de inte faler ner.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.

4.4.1 Ta bort dorrens gangjärn

Reparation

1. Lagg ner apparaten pa baksidan.

2.1. Tryck pā det övre gängjärnnsskyddet pā báda sider (1).

1. Flytta ut det ovre gangjarnsskyddet (2).
2. Ta bort det ovre gangjarnsskyddet (3).

Reparation

3.1. Skruva ur de tvä skruvarna (1). 2. Ta bort det övre gangjarnet (2)

Dorrens övre gangjärn har tagits bort.
4.4.2 Montera dorrens gangjärn
Montera i omvand ordning.

Reparation

4.5 Byta dörrens övre gangjärn (dorr med display)

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

VARNING!

Tunga och skrymmande apparater!

Rygg- och muskelskador

Lat endast utbildad personal ta bort dorren fran apparaten.
Det kravs tvä personer for att flytta apparaten.
Anvand endast passande verktyg och utrusting.

A ForsIKTIG!

Vassa kanter!

Skärskador

Anvand skyddshandskar.

VARNING!

Lutande maskiner kan

Frakturer/krosskador

Sakra maskiner sa att deinte kan glida.

A ForsIKTIG!

Materiella skador pa andra delar av maskinen ellr i kundens hem, t.ex.

vidbotten.

Sakra componenter sa att de inte faler ner.

FARA!

Risk for elstotar på grund av stromforande delar!

sfarapa ground av elstotar vid felaktiga reparationer

Elektriska delar ske repareras av behörig elektriker.
Lat utföra et sakerhetest after reparationen, i enlight med VDE 0701 erll landspecifica regler.

FARAI

Risk for elstotar pä grund av stromforande delar!

Dödsfall pá grund av elstótar

Koppla bort maskiner fran elforsorjningen minst 60 sekunder innar reparationpabojas.

Förutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.

Reparation

4.5.1 Ta bort dorrens gangjärn

1. Lagg ner apparaten pa baksidan.

Reparation

2.1. Tryck pa det ovre gangjarnsskyddet pa bada sider (1).
2. Flytta ut det övre gängjämskyddet (2).
3. Ta bort det ovre gangjarnsskyddet (3).

3.1. Ta bort kabelboxhöljet (1).
2. Ta bort kabelskyddet (2).
3. Lossa elanslutningen (3).
4. Skruva ur de tvá skruvarna (4).
5. Ta bort det övre gangjärnet (5).

4.5.2 Montera dörrens gängjärn

Montera i omvand ordning.

Reparation

4.6 Byta dörrens nedre gängjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

A VARNING!

Tunga och skrymmande apparater!

Rygg- och muskelskador

Lat endast utbildad personal ta bort dorren fran apparaten.
Det kravs tvä personer for att flytta apparaten.
Använd endast passande verktyg och utrustning.

A ForsIKTIG!

Vassa kanter!

Skarskador

Anvand skyddshandskar.

A VARNING!

Lutande maskiner kan glida!
Frakturer/krosskador
Sakra maskiner sa att deinte kan glida.

A ForsIKTIG!

Risk for fallande delar pa grund av lossade skruvar!
Personskador pā Grund av fallande delar.
Sakra komponenter sa att de inte faller ner.

OBS!

Risk for fallande delar p a grund av lossade skruvarl
Materiella skador pa andra delar av maskinen ell er kundens hem, tex. vid botten.
Sakra komponenter sa att de inte faler ner.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.
Apparaten ligger pa baksidan.
Det övre gängiärmet har tagits bort.→513

4.6.1 Byta dorrens nedre gangjärn

1. Ta bort dorren.

2.1. Skruva ur skruven (1).

1. Vrid ut det nedre gangjarnet (2).
2. Ta bort det nedre gangjarnet (3).

4.6.2 Montera dörrens nedre gängjärn

Montera i omvand ordning.

Reparation

4.7 Bytha hylla

Forutsattning:
Dörren ar öppen.

4.7.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.8 Byta fack for frysta matvaror

Forutsattning:
Dörren ar öppen.

4.8.1 Ta bort fack for frysta matvaror

1.Dra ut facet for frysta matvaror helt (1).
2. Ta bort facet for frysta matvaror (2)

Facket for frysta malvaror har tagits bort.

4.8.2 Montera fack for frysta matvaror

Montera i omvand ordning.

Reparation

4.9 Byta ismaskin

Forutsattning:
Dörren ar öppen.

4.9.1 Ta bort ismaskin

1. Dra ut hyllan med jacket for frysta matvaror med ismaskin (1).
2. Lossa hakama (2). 3. Ta bort ismaskinen (3).

Montera i omvand ordning.

Reparation

4.10 Byta oversta LED-lampan

Nödvändiga verktyg:

Sparskruvmejsel Blad 2,4 mm x 0.4 mm x 60 mm, i kitet [00341820]

Din apparat har en underhallsfri LED-lampa.

Dessa lampor far endast bytas av kundtjänst ell er auktoriserade tekniker!

FARAI

rfsara paground av elstotar vid felaktiga reparationer

Elektriska delar ske repareras av behorig elektriker.
Lat utfora ettsakerhetstest after reparationen, i enlight med VDE
0701 ellerrlandsspecifika regler.

FARAI

Dödsfall pa grund av elstötar

Koppla bort maskiner fran elforsörningen minst sekunder innan reparationen pabörjas.

FORSIKTIGT!

Vassa kanter!
Skarskador
Anvand skyddshandskar.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Dorren ar Oppen.
Tillbehör överst inuti apparaten har tagits bort.

4.10.1 Ta bort LED-lampan

1. Flytta LED-lampan at vänster.

LED-lampans elanslutting ar bortkopplad.

1. Lossa LED-lampans hakar.

Reparation

1. Ta bort LED-lampan genom att flyta den framat.

Montera i omvand ordning.
