GS54NVWE0N - Dondurucu SIEMENS - Ücretsiz kullanım kılavuzu

Marka	Siemens
Model	GS54NVWE0N
Ürün Tipi	Dik Dondurucu
İklim Sınıfı	SN-T (10°C ila 43°C)
Dondurma Kapasitesi	Yaklaşık 24 kg/24sa
Toplam Net Hacim	Yaklaşık 250 L
Boyutlar (Y x G x D)	185 cm x 60 cm x 65 cm
Net Ağırlık	Yaklaşık 70 kg
Elektrik Beslemesi	220-240 V, 50 Hz
Enerji Sınıfı	E (AB 2019/2016 Yönetmeliğine göre)
Yıllık Tüketim	Yaklaşık 280 kWh/yıl
Ses Seviyesi	38 dB (A)
Ana Fonksiyonlar	Dondurma, buz yapımı, iç LED aydınlatma
İç Aydınlatma	LED, değiştirilebilir
Buz Yapımı	Evet, buz küpü tepsisi
Bakım ve Temizlik	Manuel buz çözme önerilir, iç temizlik için ılık su kullanın
Güvenlik	Onarımdan önce fişi çekin, eldiven giyin, talimatlara uyun
Yedek Parçalar ve Tamir Edilebilirlik	Kapı contası, tutamak, menteşeler, raf, tepsi, buz makinesi, LED aydınlatma kullanıcı tarafından değiştirilebilir
Tamir Edilebilirlik Puanı	8,0/10 (kullanıcı notuna göre)
Kılavuz Mevcut	Ücretsiz PDF, 543 sayfa, çok dilli

Sık sorulan sorular - GS54NVWE0N SIEMENS

Siemens GS54NVWE0N dondurucunun kapı contası nasıl değiştirilir?

Eski contayı oluğundan çıkararak çıkarın. Ardından yeni contayı ısıtarak şekillendirin, köşelerden başlayarak oluğa yavaşça yerleştirin. Oluğun hasarlı olmadığından emin olun. Daha fazla detay için kılavuza bakın.

Siemens GS54NVWE0N dondurucu nasıl buz çözülür?

Buz çözmek için cihazı fişten çekin ve tüm yiyecekleri çıkarın. Buzun erimesi için kapıyı açık bırakın. Buzu kazımak için keskin nesneler kullanmayın. İçini nemli bir bezle temizleyin ve yeniden çalıştırmadan önce kurulayın.

GS54NVWE0N'in dondurma kapasitesi nedir?

Dondurma kapasitesi, standartlara göre 24 saatte yaklaşık 24 kg taze gıdadır. Bu, kullanıma göre değişebilir.

Siemens GS54NVWE0N dondurucunun sıcaklığı nasıl ayarlanır?

Sıcaklık, cihazın önündeki kontrol paneli aracılığıyla ayarlanır. Önerilen sıcaklık -18°C'dir. Ayarlamak için + veya - tuşlarını kullanın.

Dondurucu yeterince soğutmuyorsa ne yapmalıyım?

Öncelikle cihazın fişe takılı olduğundan ve sigortanın atmadığından emin olun. Kapının düzgün kapandığını ve contanın hasarlı olmadığını kontrol edin. Arkadaki kondansatörleri kirliyse temizleyin. Sorun devam ederse müşteri hizmetlerine başvurun.

GS54NVWE0N'in LED aydınlatması nasıl değiştirilir?

Cihazı fişten çekin, kapıyı açın ve üst iç ekipmanları çıkarın. LED aydınlatmayı elektrik bağlantısını kesmek için sola kaydırın, ardından kancaları serbest bırakın ve modülü çıkarın. Yenisini ters sırada takın. Dikkat: Fişi en az 60 saniye önce çekin.

Dondurucunun kapı kolu nasıl değiştirilir?

Vidaların kapaklarını çıkarın, iki Torx TX20 vidayı sökün, ardından kolu çıkarın. Montaj için ters sırayı izleyin. Cihazın fişini çektiğinizden ve kapının açık olduğundan emin olun.

Dondurucu alışılmadık bir ses çıkarıyor, ne yapmalıyım?

Sesler kompresör, fanlar veya malzeme genleşmesinden kaynaklanabilir. Cihazın düz olduğundan ve bir mobilyaya temas etmediğinden emin olun. Ses devam ederse kılavuza veya bir uzmana danışın.

Siemens GS54NVWE0N dondurucunun içi nasıl temizlenir?

Cihazı fişten çekin ve yiyecekleri çıkarın. Ilık su ve hafif deterjanla nemlendirilmiş yumuşak bir bez kullanın. Durulayın ve kurulayın. Asla aşındırıcı temizleyiciler veya sert kimyasallar kullanmayın.

GS54NVWE0N'in tam kılavuzunu nereden indirebilirim?

Tam kılavuz, notice-facile.com gibi sitelerde ücretsiz PDF formatında mevcuttur. Ayrıca çevrimiçi olarak da talep edebilirsiniz. 543 sayfa olup ayrıntılı onarım talimatları içerir.

KULLANIM KILAVUZU GS54NVWE0N SIEMENS

Onarım ipuçları - Dondurucu

1 Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amacı

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri 1.2.2 Tehlike sembolleri 1.2.3 Kaz bilgilerinin yapısı 1.2.4 Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Ekipman ve yardım

Onarım

4.1 Kapı contasının değiştirilmesi

4.1.1 Kapı contasının çıkartılması 4.1.2 Kapı contasının takılması

4.2 Kapı tutamağının değiştirilmesi

4.2.1 Kapı tutamağının çıkartılması 4.2.2 Kapı tutamağının takılması

4.3 Kolay açma kolu tutamağının değiştirilmesi 531

4.3.1 Kolay açma kolu tutamağının sökülmesi 531 4.3.2 Kolay açma kolu tutamağının takılması 531

4.4 Kapının üst menteşesinin değiştirilmesi 532

4.4.1 Kapı menteşesinin sökülmesi 532 4.4.2 Kapı menteşesinin takılması 534

4.5 Kapının üst menteşesinin değiştirilmesi (göstergeli kapı) 535

4.5.1 Kapı menteşesinin sökülmesi 536 4.5.2 Kapı menteşesinin takılması 537

4.6 Kapının alt menteşesinin değiştirilmesi 538

4.6.1 Kapının alt menteşesinin sökülmesi 538 4.6.2 Kapının alt menteşesinin takılması 538

4.7 Raf yüzeyinin değiştirilmesi 539

4.7.1 Raf yüzeyinin çıkarılması 539 4.7.2 Raf yüzeyinin takılması 539

4.8 Dondurulacak gıda kabının değiştirilmesi 540

4.8.1 Dondurulacak gıda kabının çıkarılması 540 4.8.2 Dondurulacak gıda kabının takılması 540

4.9 Buzmatiğin değiştirilmesi 541

4.9.1 Buzmatiğin çıkarılması 541 4.9.2 Buzmatiğin takılması 541

4.10 LED Üst aydınlatmanın değiştirilmesi 542

4.10.1 LED Lambanın sökülmesi 542 4.10.2 Üst LED ışığının takılması 543

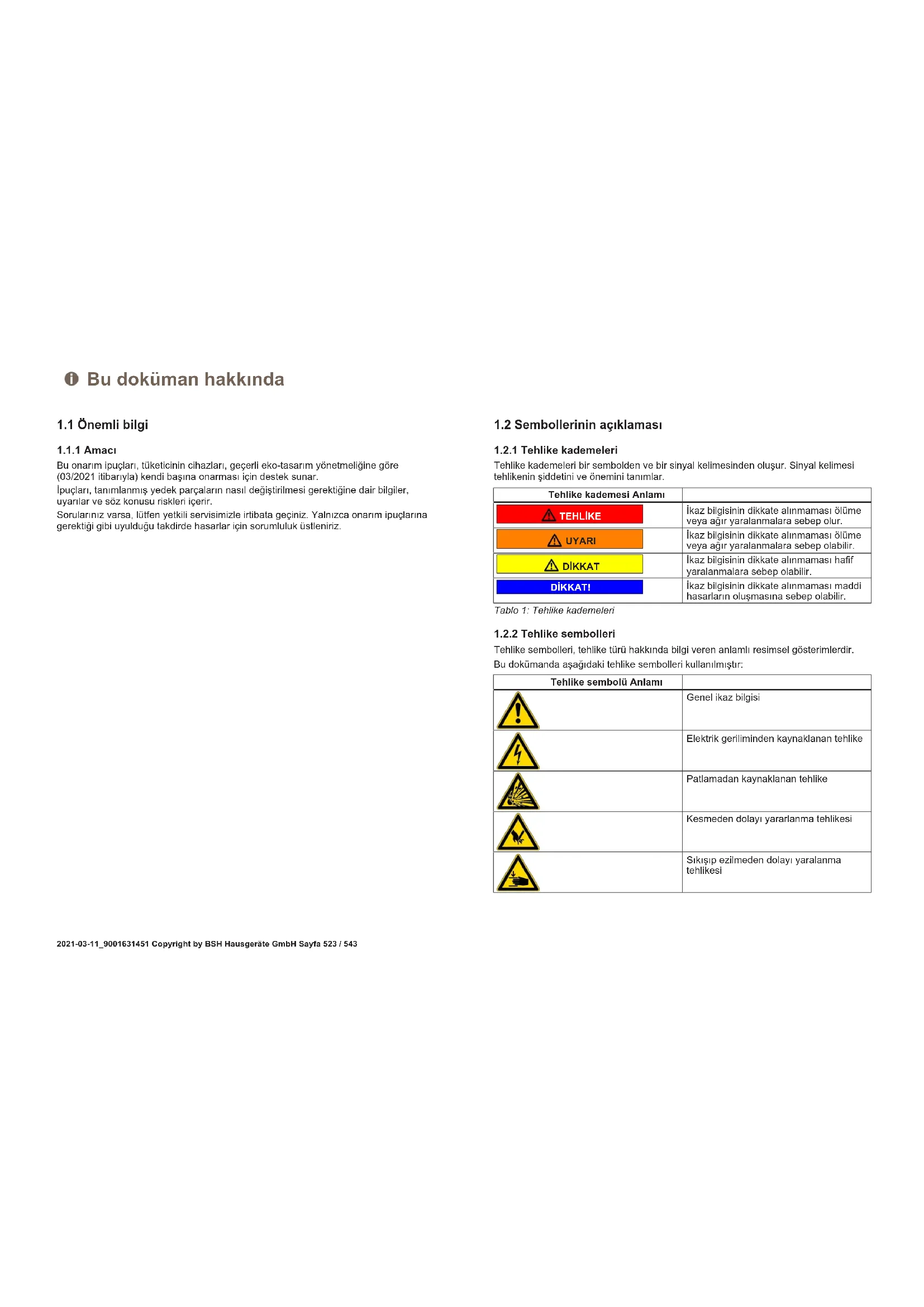

Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amacı

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre

(03/2021 itibarıyla) kendi başına onarması için destek sunar.

İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir.

Sorularınız varsa, lütfen yetkili servisimize irtibata geçin. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisinin dikkate alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisinin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
1	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sık,isip ezilmeden dolayi yaralanma tehlikesi

Bu doküman hakkında

Tehlike sembolü Anlamı
	Sıçak:yüeylerden kaynaklanan tehlike
	Güçlü elektrromanyetik alan tehlikesi
	Iyonizasyon olmayan,isinlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnek, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarıda bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeleri önlemek için alınması gereken önlemler belirlenmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel SYMBOL Anlamı
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalınizca metin)
3	Video linki,isareti

Genel sembol Anlamı
	Gerekli araqlar,isareti
	Ön kosulları,isareti
	Kosul,isareti( olursa .... olur)
	Sonuc,isareti
[Baslat]Tuş veya[düzme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!

• Elektrik bağlantılarında yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir. Cihaz çalışmalarına başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır.
• Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

• Koruyucu eldiven kullanılmalıdır.

Hareketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaralanma riskleri oluşabilir.

• Koruyucu ayakkabı giyin. Yere düşmemesi için ağır parçaları emniyete alın.
• Hareketli parçaların arasına vücut parçaları koymayın.

Cihaz güvenliği / fonksiyonda tehlike! Yalnızca orijinal parçalar kullanılmalıdır. Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)! Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın.

Ekipman ve yardım

Tanımlama Detaylár Gırkınlçın
Koruyucu bez [00342013]	60 cm x 50 cm
Yildiz Tornavida PH2
Torx Bit TX20 [00340865]	6,3 mm (1/4")
Düz tornavida Biçak	2,4 mm x 0,4 mm x 60 mm, [00341820] numarlı kit icinde

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

1. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkarılmıştır.

4.1.2 Kapı contasının takılması

i	Yeni kapi kontasin kaliniği, eskii kapi kontasin kaliniğindan biraz farkli olalilir. Bu, kapinin kapanma özelligi ne uzun sureli iglevini etkilemez.
i	Cihazinizda ayarlanabilir menteşeler vya menteş ekleri varsa, kapinin kapanma özelligi daha sonra optimize edebilirsiniz.
i	Kapi kontasindaki;kucukyan delikler,islevseldir(havalandirma icin gereklidir). Bunlar üretim hatasi degildir.

Onarım

1. Conta için oluğu hasar bakımından kontrol edin.

1. Conta için oluk hasarlı ise,
2. Müşteri hizmetleriyle irtibata geçin.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez.

Kapı contasını oluğa yerleştirmeden önce contanın düzeltilmesi önerilir.

Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtın ve manuel olarak şekillendirin.

1. Contanın köşelerini üstten ve alttan oluğa itin.

Onarım

1. Contanın tamamını adım adım oluğun içine bastırın.

Kapı contası takılmıştır.

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Düz tornavida Bıçak 10 mm x 1,6 mm x 200 mm

Ön koşul:

Cihazın fişi çekilir. Kapalı.

4.2.1 Kapı tutamağının çıkarılması

1. İki vidalı kapağı sökün (1).
2. Vidaları sökün (2).
3. Kapı tutamağını çıkarın (3).

Kapı tutamağı çıkarılmıştır.

4.2.2 Kapı tutamağının takılması

Ters sıra ile monte edin.

Onarım

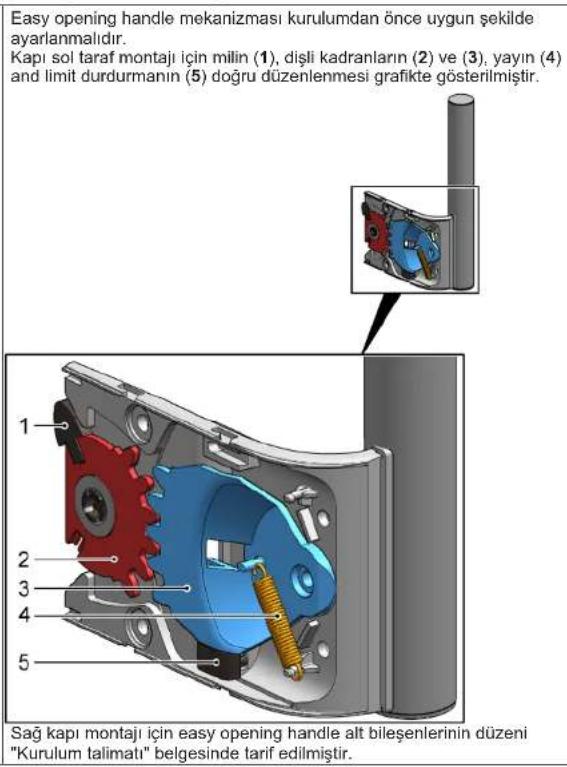

4.3 Easy opening handle tutamağının değiştirilmesi

Özel yardımcı ekipman:

Yıldız Tornavida PH2. Önkoşul: Cihazın fişi çekilir. Kapı açık.

4.3.1 Easy opening handle tutamağının sökülmesi

1. Easy opening handle tutamağının kapağını çıkarın (1).
2. Vidaları sökün (2).

Easy opening handle tutamağı söküldü.

4.3.2 Easy opening handle tutamağının takılması

Ters sıra ile monte edin.

Onarım

4.4 Kapının üst menteşesinin değiştirilmesi

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön koşul:

Cihazın fişi çekilir. Cihazın iç donanımları çıkarılmıştır.

4.4.1 Kapı menteşesinin sökülmesi

Onarım

1. Cihazı arka tarafına yatırın.

2.1. Üst menteşe kapağını iki tarafa da bastırın (1).

1. Üst menteşe kapağını çıkartın (2).
2. Üst menteşe kapağını dokun (3)

Onarım

3.1. Vidaları sökün (1).

1. Üst menteşeyi çıkartın (2).

Kapının üst menteşesi çıkartılmıştır. 4.4.2 Kapı menteşesinin takılması Ters sıra ile monte edin.

Onarım

4.5 Kapının üst menteşesinin değiştirilmesi (göstergeli kapı)

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

UYARI

Ağır, büyük cihazlar!

Sırt ve kas yaralanmaları

Cihaz kapısını çıkarma işlemi sadece eğitimi uzmanlar tarafından gerçekleştirilmelidir. Cihazı hareket ettirmek için iki kişi gereklidir. Sadece uygun aletler ve ekipmanlar kullanın.

A DIKKAT

Keskin köşe!

Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır.

UYARI

Eğimli cihazların kayması!

Kemik kırılmaları / çarpma sonucu yaralanmalar

Cihazları kaymaya karşı emniyete alın.

DİKKAT

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

İşen parçalar nedeniyle yaralanma. Bileşenleri düşmeye karşı emniyete alın.

DİKKAT!

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

Bileşenleri düşmeye karşı emniyete alın.

TEHLİKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike.

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir. Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

TEHLİKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!

Elektrik çarpması sebebiyle ölüm.

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle kesin.

Onarım:

Cihazın fişi çekilir. Cihazın iç donanımları çıkarılmıştır.

Onarım

4.5.1 Kapı menteşesinin sökülmesi

1. Cihazı arka tarafına yatırın.

Onarım

2.1 Üst menteşe pağını iki tarafından bastırın (1).

1. Üst menteşe kapağını çıkarın (2).
2. Üst menteşe kapağını takın (3).

3.1. Kablo kutusu kapağını çıkarın (1). 2. Kablo korumasını çıkarın (2).

1. Elektrik kablo/soket bağlantısını sökünüz (3).
2. Vidaları sökün (4).
3. Üst menteşeyi çıkarın (5).

Kapının üst menteşesi çıkarılmıştır.

4.5.2 Kapı menteşesinin takılması

Ters sıra ile monte edin.

Onarım

4.6 Kapının alt menteşesinin değiştirilmesi

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ağır, büyük cihazlar!

Sırt ve kas yaralanmaları

Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir. Cihazı hareket ettirmek için iki kişi gereklidir. Sadece uygun aletler ve ekipmanlar kullanın.

Keskin köşe!

Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır.

Eğimli cihazların kayması!

Kemik kırılmaları / çarpma sonucu yaralanmaları

Cihazları kaymaya karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Bu parçalar nedeniyle yaralanma. Bileşenleri düşmeye karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

Bileşenleri düşmeye karşı emniyete alın.

Ön kapı:

Cihazın fişi çekilir. Cihazın iç donanımları çıkarılmıştır. Cihaz arka tarafına yatırılmıştır. Üst menteşe çıkarılır.

4.6.1 Kapının alt menteşesinin değiştirilmesi

1. Kapıyı tutun.

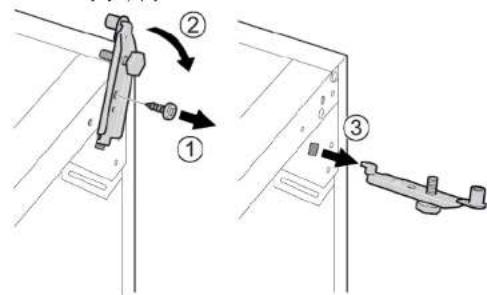

2.1. Vidayı sökün (1).

1. Alt menteşeyi (2) çevirin.
2. Alt menteşeyi (3) çıkarın.

Alt menteşe çıkarılmıştır.

4.6.2 Kapının alt menteşesinin takılması

Ters sıra ile monte edin.

Onarım

4.7 Raf yüzeyinin değiştirilmesi

Ön koşul: Kapalı.

4.7.1 Raf yüzeyinin çıkarılması

Raf yüzeyini dışarı çekin.

Raf yüzeyi çıkarılmıştır.

4.7.2 Raf yüzeyinin takılması

Ters sıra ile monte edin.

Onarım

4.8 Dondurulacak gıda kabının değiştirilmesi

Ön koşul: Kapalı.

4.8.1 Dondurulacak gıda kabının çıkarılması

1. Dondurulacak gıda kabını tamamen dışarı çekin (1).
2. Dondurulacak gıda kabını çıkarın (2).

Dondurulacak gıda kabı çıkarılmıştır.

4.8.2 Dondurulacak gıda kabının takılması

Ters sıra ile monte edin.

Onarım

4.9 Buzmatığın değiştirilmesi

Onkapı: Kaplaçık.

4.9.1 Buzmatığın çıkarılması

1. Dondurulacak gıda kabininin raf yüzeyini buzmatik ile birlikte dışarı çekin (1).
2. Kancaları açın (2). 3. Buzmatığı çıkarın (3).

Buzmatik çıkarılmıştır.

4.9.2 Buzmatığın takılması

Ters sıra ile monte edin.

Onarım

4.10 LED Üst aydınlatmanın değiştirilmesi

Özel yardımcı ekipman:

Düz tornavida Bıçak 2,4 mm x 0,4 mm x 60 mm. [00341820] numaralı kit içinde

Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir!

TEHLİKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike.

Elektrik parçalarının onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.

Onarım sonrasında VDE 0701 veya ilgili düzenlemelere uygun bir güvenlik testi gerçekleştirilmelidir.

TEHLİKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi! Elektrik çarpması sebebiyle ölüm.

Onarıma bağlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle kes.

DİKKAT

Keskin köşeler! Kesik yaralanmaları.

Koruyucu eldiven kullanılmalıdır.

Ön kapak:

Cihazın fişi çekilir. Kapı açık. Üst donanımlar çıkarılmıştır.

4.10.1 LED Lambanın Değiştirilmesi

1. LED Lambayı sol tarafa kaydırın.

LED'in elektrik bağlantısı ayrıldı.

1. LED ışığını tırnaklarından kurtarın.

Onarım

1. LED ışığını ileri hareket ettirerek sokun.

LED ışık sokuldu. 4.10.2 Üst LED Işınının takılması Ters sıra ile monte edin.
