GS54NVWE0N - Congelador SIEMENS - Manual de uso y guía de instrucciones gratis

Marca	Siemens
Modelo	GS54NVWE0N
Tipo de producto	Congelador armario
Clase climática	SN-T (de 10°C a 43°C)
Capacidad de congelación	Aproximadamente 24 kg/24h
Volumen neto total	Aproximadamente 250 L
Dimensiones (Al x An x Pr)	185 cm x 60 cm x 65 cm
Peso neto	Aproximadamente 70 kg
Alimentación eléctrica	220-240 V, 50 Hz
Clase energética	E (según reglamento UE 2019/2016)
Consumo anual	Aproximadamente 280 kWh/año
Nivel de ruido	38 dB (A)
Funciones principales	Congelación, fabricación de cubitos de hielo, iluminación LED interior
Iluminación interior	LED, reemplazable
Fabricación de hielo	Sí, bandeja para cubitos de hielo
Mantenimiento y limpieza	Descongelación manual recomendada, limpieza interior con agua tibia
Seguridad	Desconectar antes de reparar, usar guantes, respetar las instrucciones
Piezas de repuesto y reparabilidad	Junta de la puerta, asa, bisagras, estante, bandeja, fabricador de hielo, iluminación LED reemplazables por el usuario
Índice de reparabilidad	8,0/10 (según valoración de usuario)
Manual disponible	PDF gratuito, 543 páginas, multilingüe

Preguntas frecuentes - GS54NVWE0N SIEMENS

¿Cómo reemplazar la junta de la puerta del congelador Siemens GS54NVWE0N?

Para reemplazar la junta de la puerta, primero retire la junta antigua sacándola de la ranura. Luego, caliente la junta nueva para darle forma, e insértela gradualmente en la ranura comenzando por las esquinas. Asegúrese de que la ranura no esté dañada. Consulte el manual para más detalles.

¿Cómo descongelar el congelador Siemens GS54NVWE0N?

Para descongelar, desconecte el aparato y retire todos los alimentos. Deje la puerta abierta para permitir que el hielo se derrita. No use objetos afilados para raspar el hielo. Limpie el interior con un paño húmedo y seque antes de volver a encender.

¿Cuál es la capacidad de congelación del GS54NVWE0N?

La capacidad de congelación es de aproximadamente 24 kg de alimentos frescos en 24 horas, según las normas. Esto puede variar según el uso.

¿Cómo ajustar la temperatura del congelador Siemens GS54NVWE0N?

La temperatura se ajusta mediante el panel de control en la parte frontal del aparato. La temperatura recomendada es -18°C. Use las teclas + o - para ajustar.

¿Qué hacer si el congelador ya no enfría lo suficiente?

Primero verifique que el aparato esté bien enchufado y que el fusible no se haya saltado. Asegúrese de que la puerta cierre correctamente y que la junta no esté dañada. Limpie los condensadores traseros si están sucios. Si el problema persiste, contacte al servicio posventa.

¿Cómo reemplazar la iluminación LED del GS54NVWE0N?

Desconecte el aparato, abra la puerta y retire los equipos interiores superiores. Desplace la iluminación LED hacia la izquierda para desconectar la conexión eléctrica, luego libere los ganchos y retire el módulo. Monte el nuevo en orden inverso. Atención: desconecte al menos 60 segundos antes.

¿Cómo cambiar el asa de la puerta del congelador?

Retire los tapones de los tornillos, desatornille los dos tornillos Torx TX20, luego retire el asa. Para el montaje, siga el orden inverso. Asegúrese de que el aparato esté desconectado y la puerta abierta.

El congelador hace un ruido inusual, ¿qué hacer?

Los ruidos pueden provenir del compresor, los ventiladores o la dilatación de los materiales. Verifique que el aparato esté nivelado y que no esté en contacto con un mueble. Si el ruido persiste, consulte el manual o a un profesional.

¿Cómo limpiar el interior del congelador Siemens GS54NVWE0N?

Desconecte el aparato y retire los alimentos. Use un paño suave humedecido con agua tibia y detergente suave. Enjuague y seque. Nunca use limpiadores abrasivos ni productos químicos agresivos.

¿Dónde puedo descargar el manual completo del GS54NVWE0N?

El manual completo está disponible gratuitamente en formato PDF en sitios como notice-facile.com. También puede solicitarlo directamente en línea. Consta de 543 páginas con instrucciones de reparación detalladas.

MANUAL DE USUARIO GS54NVWE0N SIEMENS

1. Verifique si la ranura para la junta presenta daños.

¡Aparatos pesados y voluminosos!

¡Aparatos pesados y voluminosos!

Lesiones en la espalda y musculares

debido a la caída de piezas.

¡Bordes afilados! Lesiones por corte. Use guantes de protección.

Requisito previo:

1. Desmonte la tapa de la bisagra superior (2).
2. Desmonte la tapa de la bisagra superior (3).

Reparación

1. Desmonte la bisagra superior (2).

La bisagra superior ya está desmontada.

4.4.2 Montaje de la bisagra de la puerta

Monte siguiendo el procedimiento de desmontaje en orden inverso.

Reparación

4.5 Sustitución de la bisagra superior de la puerta (secador)

Herramientas especiales:

La bisagra superior de la puerta está desmontada.

4.5.2 Montaje de la bisagra de la puerta

Consejos de reparación - Congelador

1 En relación con este documento 478

1.1 Información importante 478

1.1.1 Finalidad 478

1.2 Explicación de símbolos generales 478

1.2.1 Niveles de peligrosidad 478 1.2.2 Símbolos de peligro 478 1.2.3 Estructura de las advertencias 479 1.2.4 Símbolos generales 479

Seguridad 480

2.1 Instrucciones generales de seguridad 480

2.1.1 Todos los aparatos electrodomésticos 480

Herramientas y auxiliares 481

Reparación 482

4.1 Sustituir la junta de la puerta 482

4.1.1 Retirar la junta de la puerta 482 4.1.2 Montar la junta de la puerta 482

4.2 Sustituir el tirador de la puerta 485

4.2.1 Retirar el tirador de la puerta 485 4.2.2 Montar el tirador de la puerta 485

4.3 Sustituir el tirador de apertura fácil (basculante) 486

4.3.1 Retirar el tirador de apertura fácil 486 4.3.2 Montar el tirador de apertura fácil 486

4.4 Sustituir la bisagra superior de la puerta 487

4.4.1 Desmontar la bisagra de la puerta 487 4.4.2 Montar la bisagra de la puerta 489

4.5 Sustituir la bisagra superior de la puerta (puerta con display) 490

4.5.1 Desmontar la bisagra de la puerta 491 4.5.2 Montar la bisagra de la puerta 492

4.6 Sustituir la bisagra inferior de la puerta 493

4.6.1 Sustituir la bisagra inferior de la puerta 493 4.6.2 Montar la bisagra inferior de la puerta 494

4.7 Sustituir el estante 495

4.7.1 Extraer el estante 495 4.7.2 Montar el estante 495

4.8 Sustituir el cajón de productos congelados 496

4.8.1 Extraer el cajón de productos congelados 496 4.8.2 Montar el cajón de productos congelados 496

4.9 Sustituir el fabricador de hielo 497

4.9.1 Extraer el fabricador de hielo 497 4.9.2 Montar el fabricador de hielo 497

4.10 Sustituir la iluminación LED superior 498

4.10.1 Desmontar la iluminación LED 498 4.10.2 Montar la iluminación LED superior 499

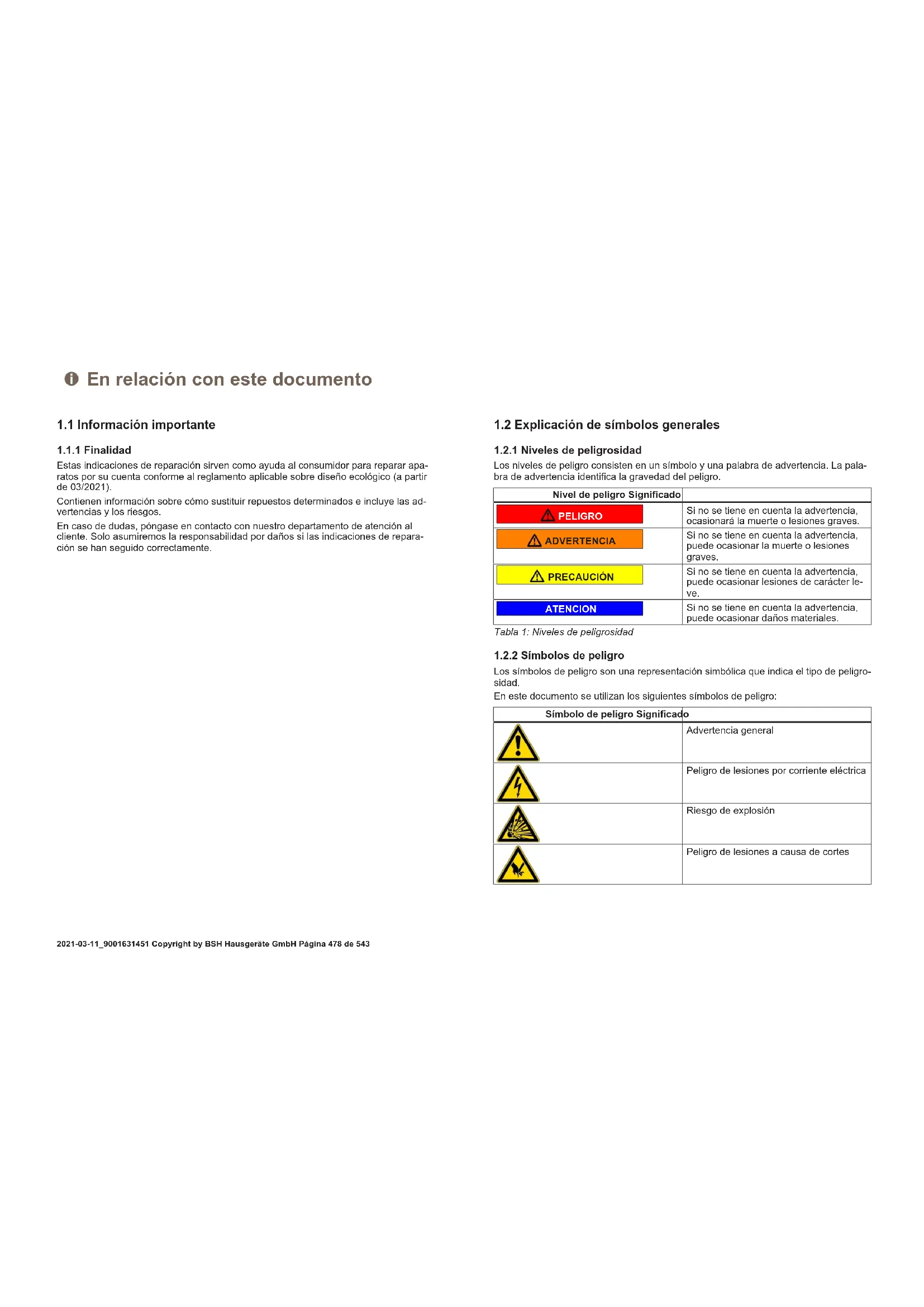

En relación con este documento

1.1 Información importante

1.1.1 Finalidad

Estas indicaciones de reparación sirven como ayuda al consumidor para reparar aparatos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021).

Contienen información sobre cómo sustituir repuestos determinados e incluye las advertencias y los riesgos.

En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de reparación se han seguido correctamente.

1.2 Explicación de símbolos generales

1.2.1 Niveles de peligrosidad

Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La palabra de advertencia identifica la gravedad del peligro.

Tabla 1: Niveles de peligrosidad

Nivel de peligro Significado
PELIGRO	Si no seiene en cuenta la advertencia, occasionará la muerte o lesiones graves.
ADVERTENCIA	Si no seiene en cuenta la advertencia, pueda occasionar la muerte o lesiones graves.
PRECAUCION	Si no seiene en conta la advertencia, pueda occasionar lesiones dearme创始 le-ve.
ATENCION	Si no seiene en conta la advertencia, pueda occasionar daños materiales.

1.2.2 Símbolos de peligro

Los símbolos de peligro son una representación simbólica que indica el tipo de peligrosidad.

En este documento se utilizan los siguientes símbolos de peligro:

Simbolo depeligroSignificado
	Advertencia general
	Peligro delesiones por corrienteeléctrica
	Riesgo deexplosión
	Peligrodlesiones acausadcortes

En relación con este documento

Símbolo de peligro Significado
	Peligro de lesiones por aplastimiento
	Peligro de lesiones por superficies calien-tes
	Peligro a causa de Campos magnéticos de gran potencia
	Peligro derivado de radiación no ionizante

Tabla 2: Símbolos de peligro

1.2.3 Estructura de las advertencias

Las advertencias de este documento tienen una apariencia y una estructura uniformes.

PELIGRO

Tipo y fuente del peligro!

Posibles consecuencias de ignorar el peligro / la advertencia.

Medidas y prohibiciones para prevenir el peligro.

El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro.

PELIGRO

Riesgo de descarga eléctrica debido a partes con tensión!

Muerte por electrocución

• Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación.

1.2.4 Símbolos generales

En este documento se utilizan los siguientes símbolos generales:

Símbolo general Significado
I	Identificacion de una indicación especial (texto y/oGRAMICO)

Simbolo general Significado
I	Identificacion de un consejo simple (solo texto)
▶	Identificacion de un enlace a un video tu- torial
◇	Identificacion de una herramienta requeri- da
✓	Identificacion de una condicion previa (prerrequisito)
If	Identificacion de una condicion (si ..., en- tonces...)
●	Identificacion de un resultado
[Iniciar] Identficacion de una tecla o botón
[00123456] Identficacion de un numero de material
Estado Identficacion del texto / planta mostra- do (en el display del aparato)

Tabla 3: Símbolos generales

Seguridad

2.1 Instrucciones generales de seguridad

2.1.1 Todos los aparatos electrodomésticos

Riesgo de descarga eléctrica debido a piezas con tensión.

• Los errores en las reparaciones que incluyen componentes eléctricos pueden provocar una descarga eléctrica.
• Desconectar el aparato de la red durante al menos 60 segundos antes de comenzar con el trabajo.
• Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los restantes específicos del país.

Riesgo de lesiones debido a bordes afilados. Usar guantes de protección.

Riesgo de aplastamiento durante la reparación, sostenimiento, resolución del problema y servicios debido a componentes pesados y móviles.

• Usar calzado de seguridad. Asegure los componentes pesados para que no se caigan. No pegue partes del cuerpo en componentes móviles.

Riesgo para la seguridad/el funcionamiento del aparato. Utilizar únicamente los repuestos originales. Riesgo de daños de los componentes sensibles a cargas electrostáticas (ESD). No tocar los módulos, incluidas las conexiones y las pistas conductoras.

Herramientas y auxiliares

Designacion Detalles Imagenes
Paño de protección [00342013]	60 cm x 50 cm	Incluidores Velasceles Varicose varicosities or Holesgels
Destomillador PHI- llips PH2
Punta Torx TX20 [00340865]	6.3 mm (1/4")
Destomillador plano	Punta 2,4 mm x 0,4 mm x 60 mm, en el kit [00341820]

4.1 Sustituir la junta de la puerta

Requisito: La puerta está abierta.

4.1.1 Retirar la junta de la puerta

1. Soltar la junta de la puerta de la ranura por las esquinas izquierda y derecha.

1. Sacar la junta de la puerta de la ranura.

Se ha retirado la junta de la puerta.

4.1.2 Montar la junta de la puerta

El grosor de la nuevo junta de la puerta pueda diferir ligeramente del grosor de la junta usada. Esto no afectará al comportimiento de cierre ni al funciona a largo plazo.

Si su aparato tiene bisagras ajustables o accesos de bisagra, puede optimzar el comportimiento de cierre.

Los niños agujeros laterales de la junta de la puerta son faciales (necasarios para la ventilación). No se tratate de un fallo de producción.

Reparación

1. Comprobar si la ranura de la junta presenta daños.

1. Si la ranura de la junta está dañada.
2. Contactar con el servicio de atención al cliente.

Una ligera deformación de la junta de la puerta es normal y no afecta a su función. Se recomienda alisar la junta de la puerta antes de insertarla en el aparato.

Calentar ligeramente la junta de la puerta con un secador de pelo o agua caliente y volver a darle forma con las manos.

1. Presionar las esquinas de la junta en la parte superior y la inferior de la ranura.

Reparación

1. Presionar metiendo toda la junta poco a poco en la ranura.

La junta de la puerta está montada.

4.2 Sustituir el tirador de la puerta

Herramientas necesarias:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Destornillador plano Punta 10 mm x 1,6 mm x 200 mm

Requisito:

El aparato está desconectado del suministro eléctrico. La puerta está abierta.

4.2.1 Retirar el tirador de la puerta

1. Retirar las tapas de los dos tornillos (1).
2. Desatornillar los dos tornillos (2).
3. Retirar el tirador de la puerta (3).

Se ha retirado el tirador de la puerta.

4.2.2 Montar el tirador de la puerta

Montar en orden inverso.

Reparación

4.3 Sustituir el tirador de apertura fácil (basculante)

Herramientas necesarias:

Destornillador Phillips PH2. Requisito: El aparato está desconectado del suministro eléctrico. La puerta está abierta.

4.3.1 Retirar el tirador de apertura fácil

1. Retirar la cubierta del tirador de apertura fácil (1).
2. Desatornillar los dos tornillos (2).

El tirador de apertura fácil se ha retirado.

4.3.2 Montar el tirador de apertura fácil

Montar en orden inverso.

Reparación

4.4 Sustituir la bisagra superior de la puerta

Herramientas necesarias:

Punta Torx TX20 6,3 mm (1/4") [00340865]

ADVERTENCIA

¡Aparatos pesados y voluminosos!

Lesiones de espalda y musculares

La operación de extraer la puerta del aparato solo debe llevarse a cabo por especialistas formados. Para mover el aparato se necesitan dos personas.

Utilizar únicamente herramientas y equipos apropiados.

PRECAUCIÓN

¡Bordes o cantos cortantes!

Peligro de cortes

Usar guantes de seguridad.

ADVERTENCIA

¡Deslizamiento de aparatos inclinados!

Fracturas óseas / lesiones por aplastamiento

Asegurar los electrodomésticos contra deslizamientos.

PRECAUCIÓN

¡Riesgo de que se caigan piezas debido a los tornillos aflojados!

Peligro de lesiones debido a piezas que caen.

Asegure el componente para que no se caiga.

ATENCIÓN

¡Riesgo de que se caigan piezas debido a los tornillos aflojados!

Daños en otras partes del aparato o en el domicilio del consumidor,

p. ej., en la parte inferior.

Asegure el componente para que no se caiga.

Requisito:

El aparato está desconectado del suministro eléctrico. Se han retirado los accesos del interior del aparato.

4.4.1 Desmontar la bisagra de la puerta

Reparación

1. Colocar el aparato sobre su lado posterior.

2.1. Presionar la tapa de la bisagra superior en ambos lados (1).

1. Sacar la tapa de la bisagra superior (2).
2. Retirar la tapa de la bisagra superior (3).

Reparación

3.1. Desatornillar los dos tornillos (1). 2. Retirar la bisagra superior (2).

Se ha retirado la bisagra superior de la puerta. 4.4.2 Montar la bisagra de la puerta Montar en orden inverso.

Reparación

4.5 Sustituir la bisagra superior de la puerta (puerta con display)

Herramientas necesarias:

Punta Torx TX20 6,3 mm (1/4") [00340865]

ADVERTENCIA

Aparatos pesados y voluminosos!

Lesiones de espalda y musculares

La operación de extraer la puerta del aparato solo deben llevarla a cabo especialistas formados. Para mover el aparato se necesitan dos personas. Utilizar únicamente herramientas y equipos apropiados.

PRECAUCIÓN

¡Bordes o cantos cortantes!

Peligro de cortes

► Usar guantes de seguridad

ADVERTENCIA

¡Deslizamiento de aparatos inclinados! Fracturas óseas / lesiones por aplastamiento. Asegurar los electrodomésticos contra deslizamientos.

PRECAUCIÓN

¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Peligro de lesiones debido a piezas que caigan. Asegure el componente para que no se caiga.

ATENCIÓN

¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Daños en otras partes del aparato o en el domicilio del consumidor, p. ej., en la parte inferior. Asegure el componente para que no se caiga.

PELIGRO

¡Riesgo de descarga eléctrica debido a piezas con tensión! Peligro mortal por descarga eléctrica en caso de reparación inadecuada.

Las piezas eléctricas deben ser reparadas por electricistas cualificados. - Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.

PELIGRO

¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución.

Desconectar el aparato de la red al menos 60 segundos antes de

comenzar con la reparación.

Requisito:

El aparato está desconectado del suministro eléctrico. Se han retirado los accesos del interior del aparato.

Reparación

4.5.1 Desmontar la bisagra de la puerta

1. Colocar el aparato sobre su lado posterior.

Reparación

2.1. Presionar la tapa de la bisagra superior en ambos lados (1). 2. Sacar la tapa de la bisagra superior (2). 3. Retirar la tapa de la bisagra superior (3).

3.1. Retirar la tapa de la caja de cables (1). 2. Retirar la protección de cables (2). 3. Desconectar la conexión eléctrica (3). 4. Desatornillar los dos tornillos (4). 5. Retirar la bisagra superior (5).

Se ha retirado la bisagra superior de la puerta.

4.5.2 Montar la bisagra de la puerta

Montar en orden inverso.

Reparación

4.6 Sustituir la bisagra inferior de la puerta

Herramientas necesarias:

Punta Torx TX20 6,3 mm (1/4") [00340865]

ADVERTENCIA

¡Aparatos pesados y voluminosos!

Lesiones de espalda y musculares

La operación de extraer la puerta del aparato solo debe llevarse a cabo por especialistas formados. Para mover el aparato se necesitan dos personas.

Utilizar únicamente herramientas y equipos apropiados.

PRECAUCIÓN

¡Bordes o cantos cortantes!

Peligro de cortes

• Usar guantes de seguridad.

ADVERTENCIA

¡Deslizamiento de aparatos inclinados!

Fracturas óseas / lesiones por aplastamiento

Asegurar los electrodomésticos contra deslizamientos.

PRECAUCIÓN

¡Riesgo de que se caigan piezas debido a los tornillos aflojados!

Peligro de lesiones debido a piezas que caigan.

Asegure el componente para que no se caiga.

ATENCIÓN

¡Riesgo de que se caigan piezas debido a los tornillos aflojados!

Daños en otras partes del aparato o en el domicilio del consumidor,

p.ej., en la parte inferior.

Asegure el componente para que no se caiga.

Requisito:

El aparato está desconectado del suministro eléctrico. Se han cerrado los accesos del interior del aparato. Se ha colocado el aparato sobre el lado posterior.

Se ha retirado la bisagra superior. → 490

4.6.1 Sustituir la bisagra inferior de la puerta

1. Retirar la puerta.

1. Desatornillar el tornillo (1).
2. Girar la bisagra inferior hacia afuera (2).
3. Retirar la bisagra inferior (3).

Se ha retirado la bisagra inferior.

Reparación

4.6.2 Montar la bisagra inferior de la puerta

Montar en orden inverso.

Reparación

4.7 Sustituir el estante

Requisito: La puerta está abierta.

4.7.1 Extraer el estante

Sacar el estante.

Se ha retirado el estante.

4.7.2 Montar el estante

Montar en orden inverso.

Reparación

4.8 Sustituir el cajón de productos congelados

Requisito:

La puerta está abierta.

4.8.1 Extraer el cajón de productos congelados

1. Sacar por completo el cajón de productos congelados (1).
2. Extraer el cajón de productos congelados (2).

Se ha retirado el cajón de productos congelados.

4.8.2 Montar el cajón de productos congelados

Montar en orden inverso.

Reparación

4.9 Sustituir el fabricador de hielo

Requisito: La puerta está abierta.

4.9.1 Extraer el fabricador de hielo

1. Sacar el estante del cajón de productos congelados con el fabricador de hielo (1).
2. Soltar los ganchos (2).
3. Retirar el fabricador de hielo (3).

Se ha retirado el fabricador de hielo.

4.9.2 Montar el fabricador de hielo

Montar en orden inverso.

Reparación

4.10 Sustituir la iluminación LED superior

Herramientas necesarias:

Destornillador plano Punta 2,4 mm x 0,4 mm x 60 mm, en el kit [00341820]

Su aparato cuenta con una iluminación LED exenta de mantenimiento. Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar esta iluminación.

PELIGRO

Riesgo de descarga eléctrica debido a piezas con tensión. Peligro mortal por descarga eléctrica en caso de reparación inadecuada. Las piezas eléctricas deben ser reparadas por electricistas cualificados.

• Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.

PELIGRO

Riesgo de descarga eléctrica bajo a partes con tensión! Muerte por electrocución

• Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación.

PRECAUCIÓN

¡Bordes o cantos cortantes! Peligro de cortes

• Usar guantes de seguridad.

Requisito:

El aparato está desconectado del suministro eléctrico. La puerta está abierta. Se han retirado los accesos superiores del interior.

4.10.1 Desmontar la iluminación LED

1. Mover la iluminación LED hacia el lado izquierdo.

Se ha desconectado la conexión eléctrica de la iluminación LED.

1. Soltar los ganchos de la iluminación LED.

Reparación

1. Retirar la iluminación LED moviéndola hacia delante.

Se ha retirado la iluminación LED. 4.10.2 Montar la iluminación LED superior Montar en orden inverso.

1 Acerca de este documento. 501

1.1 Información importante 501 1.1.1 Propósito 501 1.2 Explicación de los símbolos 501 1.2.1 Niveles de peligro 501 1.2.2 Símbolos de riesgo.. 501 1.2.3 Estructura de las advertencias 502 1.2.4 Símbolos generales 502

Seguridad. 503

2.1 Instrucciones generales de seguridad 503 2.1.1 Todos los electrodomésticos 503
