Marke	Siemens
Modell	GS54NVWE0N
Produkttyp	Gefrierschrank
Klimaklasse	SN-T (von 10°C bis 43°C)
Gefriervermögen	Etwa 24 kg/24h
Gesamtnutzvolumen	Etwa 250 L
Abmessungen (H x B x T)	185 cm x 60 cm x 65 cm
Nettogewicht	Etwa 70 kg
Stromversorgung	220-240 V, 50 Hz
Energieeffizienzklasse	E (gemäß EU-Verordnung 2019/2016)
Jährlicher Energieverbrauch	Etwa 280 kWh/Jahr
Geräuschpegel	38 dB (A)
Hauptfunktionen	Gefrieren, Eiswürfelbereitung, Innenbeleuchtung LED
Innenbeleuchtung	LED, austauschbar
Eisbereitung	Ja, Eiswürfelbehälter
Wartung und Reinigung	Manuelles Abtauen empfohlen, Innenreinigung mit lauwarmem Wasser
Sicherheit	Vor Reparatur vom Netz trennen, Handschuhe tragen, Anweisungen beachten
Ersatzteile und Reparierbarkeit	Türdichtung, Griff, Scharniere, Ablage, Behälter, Eisbereiter, LED-Beleuchtung vom Benutzer austauschbar
Reparierbarkeitsindex	8,0/10 (laut Benutzerbewertung)
Bedienungsanleitung verfügbar	Kostenloses PDF, 543 Seiten, mehrsprachig

Häufig gestellte Fragen - GS54NVWE0N SIEMENS

Wie ersetze ich die Türdichtung des Gefrierschranks Siemens GS54NVWE0N?

Um die Türdichtung zu ersetzen, entfernen Sie zuerst die alte Dichtung, indem Sie sie aus der Nut ziehen. Erwärmen Sie dann die neue Dichtung, um sie zu formen, und setzen Sie sie nach und nach in die Nut ein, beginnend an den Ecken. Stellen Sie sicher, dass die Nut nicht beschädigt ist. Weitere Details entnehmen Sie bitte der Bedienungsanleitung.

Wie kann ich den Gefrierschrank Siemens GS54NVWE0N abtauen?

Zum Abtauen trennen Sie das Gerät vom Netz und entnehmen Sie alle Lebensmittel. Lassen Sie die Tür offen, damit das Eis schmelzen kann. Verwenden Sie keine scharfen Gegenstände, um das Eis zu entfernen. Reinigen Sie das Innere mit einem feuchten Tuch und trocknen Sie es, bevor Sie das Gerät wieder in Betrieb nehmen.

Wie hoch ist das Gefriervermögen des GS54NVWE0N?

Das Gefriervermögen beträgt etwa 24 kg frische Lebensmittel in 24 Stunden gemäß den Normen. Dies kann je nach Nutzung variieren.

Wie stelle ich die Temperatur des Gefrierschranks Siemens GS54NVWE0N ein?

Die Temperatur wird über das Bedienfeld an der Vorderseite des Geräts eingestellt. Die empfohlene Temperatur beträgt -18°C. Verwenden Sie die Tasten + oder -, um die Einstellung anzupassen.

Was tun, wenn der Gefrierschrank nicht mehr ausreichend kühlt?

Überprüfen Sie zunächst, ob das Gerät richtig eingesteckt ist und die Sicherung nicht durchgebrannt ist. Stellen Sie sicher, dass die Tür richtig schließt und die Dichtung nicht beschädigt ist. Reinigen Sie die rückseitigen Kondensatoren, falls sie verschmutzt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie ersetze ich die LED-Beleuchtung des GS54NVWE0N?

Trennen Sie das Gerät vom Netz, öffnen Sie die Tür und entfernen Sie die oberen Innenausstattungen. Verschieben Sie die LED-Beleuchtung nach links, um die elektrische Verbindung zu trennen, lösen Sie dann die Haken und entnehmen Sie das Modul. Montieren Sie das neue in umgekehrter Reihenfolge. Achtung: Vorher mindestens 60 Sekunden vom Netz trennen.

Wie wechsle ich den Türgriff des Gefrierschranks?

Entfernen Sie die Schraubenabdeckungen, lösen Sie die beiden Torx TX20-Schrauben und nehmen Sie den Griff ab. Für die Montage gehen Sie in umgekehrter Reihenfolge vor. Stellen Sie sicher, dass das Gerät vom Netz getrennt und die Tür geöffnet ist.

Der Gefrierschrank macht ungewöhnliche Geräusche, was tun?

Die Geräusche können vom Kompressor, den Lüftern oder der Materialausdehnung stammen. Stellen Sie sicher, dass das Gerät waagerecht steht und nicht mit einem Möbelstück in Kontakt ist. Wenn das Geräusch anhält, schlagen Sie in der Bedienungsanleitung nach oder wenden Sie sich an einen Fachmann.

Wie reinige ich das Innere des Gefrierschranks Siemens GS54NVWE0N?

Trennen Sie das Gerät vom Netz und entnehmen Sie die Lebensmittel. Verwenden Sie ein weiches Tuch, das mit lauwarmem Wasser und mildem Reinigungsmittel getränkt ist. Spülen und trocknen Sie. Verwenden Sie niemals scheuernde Reiniger oder aggressive Chemikalien.

Wo kann ich die vollständige Bedienungsanleitung des GS54NVWE0N herunterladen?

Die vollständige Bedienungsanleitung ist kostenlos als PDF auf Websites wie notice-facile.com erhältlich. Sie können sie auch direkt online anfordern. Sie umfasst 543 Seiten mit detaillierten Reparaturanleitungen.

BEDIENUNGSANLEITUNG GS54NVWE0N SIEMENS

2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH CtpaHmua 6 or 543

PemOHr

4.1 CMHa Ha yInbTHnTeHa BaPataTa

N3nCKBaHe:
Bpatae oTbopeha.

4.1.1 CbAne Ha ynnbTHnTeHa BpaTaTa

1.Ocbo6oTe ynnbTHnTeNa HbpaTata OTKne6a OTnRAO nOTdRCHO.

1. ⅢbaTeYyInbTHInTeHaBpaTataOTKne6a

YnblthntenrHa Bpatae cBaneH.

4.1.2 MoHTnpaHc Ha ynnbTHnTeJHa BpTaTata

2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH CtpaHua 9 or 543

PemOH

4.2 CmHa Ha DpBxKkata Ha BpaTaT

Cneunannn HNCTpyMeHTN:

HakpainHK Torx TX20 6,3 MM (1/4") [00340865]
NnockaOTBepTkaBpbx10MMX1,6MMX200MM

N3nCKBaHe:

YpeIbTe n3KNIOueH OTOxpaHBAHeTo.
BpataTa e oTBopeHa

4.2.1 N3BaXdaHe Ha dpbXkata Ha BpataTa

1.CbaneteDbeteKaanaKHaBnHTOBete(1).
2. Pa3BnIte DBaTa BnHTa (2).
3.CBaIeTe Dpbkkata Ha BpaTata (3).

ДрьхкагаHa Bpatae cBaneHa.

4.2.2 MoHTnpaHn Ha dpbXkata Ha BpTaTAt

TpabMn Ha rpb6a Myckynnte

OpeaunaHTaNo oTcTpaHbAe Hb aPntte Ha ypeTa Tp8BaDa cI3BbPbua Ca moTo O6BuHy cneuAnlCTn.
3a npemecTbaHeTo Ha ypeDa Ca Heo5xOuIMn DbMa dyuIN.
N3no3BaIe cAmo noXOJyHnHCTpyMeHTn O6OpYBaHe.

BHIMATEJIHO

Octpn pb6oBe!

HapaHbAHHoTnnp3BaHe

Hocete npedna3n pbkabu.

PDEUYPEXJEHNE

PpnnnB3BaHe Ha HknoHEn ypeN!

KocTHnФpakTypn/HapaHbAHHoTnpema3BaHe

YkpeneTe ypeDnTe cpeu npnnb3BaHe.

BHIMATEJIHO

Pnck OT nadaun yactn nopadn pa3xna6eHN BnHTOBe!

HpaHbAHe npaPi Naaun Yactn
3akpenete KOMnoHeHTa, Taka He da He naHe.

BHIMAHHEI

Pnck OT nadaun yactn nopadpa3xna6eHN BnHTOBe!

IobpeHa HpyrHuactn Ha ypea nnB DoMa Ha KneHTa, Hap. bHO

TO.

3akpeeneKOMnOHeHTa,TakaYe Da He NaDHe.

H3nCKBaHe:

YpeBTe n3KIOueHOT 3axpaHbHeTo.
BbTpewHnTeΦmTHnHa ypea ca oTcPaHeHn.

PemOH

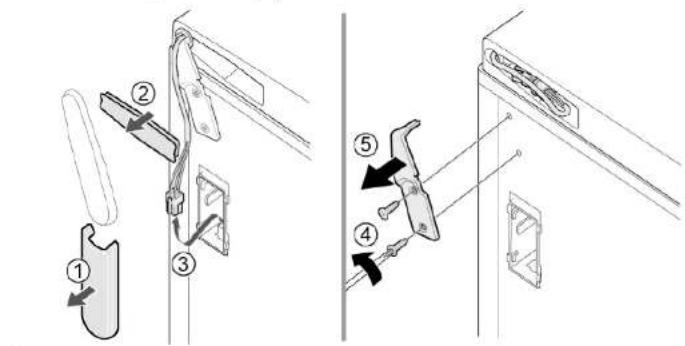

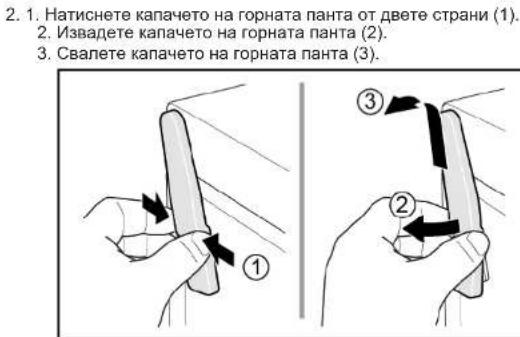

4.5.1 CbAJIHe Ha naHTata Ha BpaTata

1. NocTabete ype da nnerHa Ha 3aHaTa cn cTpaHa.

2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH CtpaHnua 16 or 543

PemOH

3.1.Canete Kanaka Ha Ka6eHnata Kytna(1). 2.Canete Ka6eHnata 3auHnra (2). 3.NKIOHcTe eNkTnHeckata Bp3ka (3). 4.PaBmIe Dbata BnHTA (4). 5.Canete rohpata naHTA (5).
TopHata nHaTa Ha BpaTaTa e CbaJeHa.

4.5.2 MoHTnpaHe Ha naHTata Ha BpataTa

TpabMn Ha rpb6a Myckynnte

OpeaunaHTa NO tctparrhaBe HA bpaTne HA ypeIa TpyBa da cIb3BpuBa cAmo TO oBuHEn CneuAnmCTn.
3a npemecTbaHeTo Ha ypeDa Ca Heo5xOuMn DbMa dyuH.
N3noNaBae camo noxOaHmHCTpyMeHTn ObOpyBaHe.

BHIMATEHNO

Octpn pb6oBe!

HapaHbAHHoTnnp3BaHe

Hocete npedna3n pbkabu.

PDEUYPEXDEHNE

Ppnnb3BaHe Ha HauNoHEn ypeN!

KocTHnΦpaKaTpN/HapaHbAHaN O T npema3BaHe

YkpeneTe ypeDnTe cpeu npnnnB3BaHe.

BHIMATEHNO

Pnck OT nadaun yactn nopadn pa3xna6eHN BnHTOBe!

apaaHbAhe npaDn pdaun qactn
3akpenete KOMnoHEHTa, Taka He da He naHe.

BHIMAHHEI

Pnck OT nadaun yactn nopadpa3xna6eHN BnHTOBe!

IobpeHa HpyrHuactn Ha ypea nnB DoMa Ha KneHTa, Hap. bHO

TO.

3akpenete KOMNOHeHTa, Taka Ye da He naHe.

N3nCKBaHe:

YpeBt en3KIOueHOT 3axpaHbHeTo.
BbtpseHHHTe HTHHn Ha ypeHa cOTCTpaHeHn.
YpeBt e nocTabenIerHan Ha3aJ.

Tophata nahta e cbaneha.→15

4.6.1 CmHa Ha donHaTa nHa Ta HbpaTa

1. N3BaTe BpTaTata.

2.1.Pa3BnTe BnHTa(1).

2.ИЗБВРТЕДОПНАТа NaHTa HABbH (2).
3. CbaTe DoHaTa naHTa (3).

Donnata nHaTa e CbAneHa.

PemOH

4.6.2 MoHTnpaHe Ha DoJIHaTa NaHTa Ha BpaTata

MOHTnpaTBeBobpaTeHpeI.

PemOH

4.7CMHaHa paΦTa

N3nCKBaHe:
BpaTaTa e oTbopeHa.

4.7.1 N3BaXdAne Ha paΦTa

H3dpnaiTepaTa.

PaftbtecbaneH.

4.7.2 MoThIpaHepaPdTa

MoHTupaTBeBobpaTepeI.

PemOH

4.8 CMHa Ha KOHTeHepa 3a 3aMpa3eHN XpaHNTENH npOdykTN

N3nCKBaHe:
BpaTaTa e oTBopeHa.

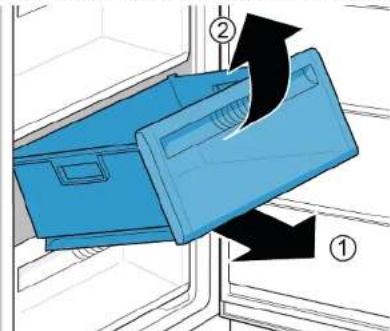

4.8.1 ⅢBaKaJaHe Na KOHTeHepa 3a 3aMpa3eHn XpaHNTeHn IpoJyKTH

1. 13bpnaTe DOKpaI KOHTeHepa 3a 3ampa3EH xpaHTeHH npOdykTN (1). 2. 13baTe KOHTeHepa 3a 3ampa3EH xpaHTeHH npOdykTN (2).

KoHTeHepbT 3a 3ampa3EHn XpaHNTEN npOpykTN e n3BaDen.

4.8.2 MoHTnpaHe Ha KOHTeHepa 3a 3ampaehn XpaHHTEN npOdykTN

MoHTnpaTBeBopateHpei.

2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Ctrpanuza 21 or 543

PemOH

4.9 CmHa Ha JeDoTeHepaTopa

M3nCKBaHe:
BpaTaTa e oTbopeHa.

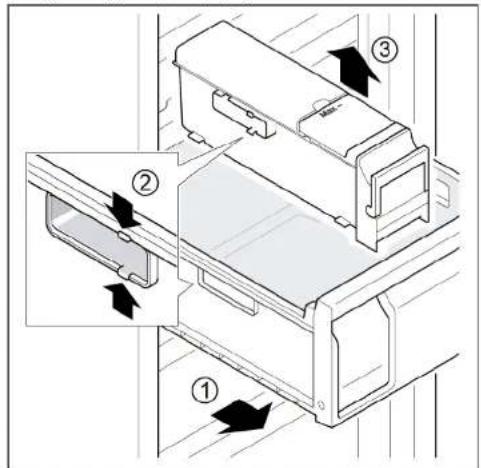

4.9.1 N3BaxDaHe Ha neDorehepatopa

1. Ⅰидьраигіе раftа с кOTHEн�ета rea 3ampaTeHH xpaHITeHH npOdyKTn nIeDorehepatopora (1).
   2.Ocbo6oTe KyKnte (2).
   3.ИЗва对接педorehepaTopa(3).

2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana 51 od 543

Oprava

4.1 Vymena tseseni dvirek

2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana 54 od 543

Oprava

4.2 Vymena madla dvftek

Speziáni nastroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Plochy sroubovak Cepel 10 mm x 1,6 mm x 200 mm

Požadavek:

Spotfebi je opdojeny od prlvodu elektricke energie.
Dvlfkasjouotevfená.

4.2.1 Vyjmuti madla dvirek

1. Odstrante dve krytky sroubu (1).
   2.Vysroubjte dva srouby (2).
   3.Vyjmete madlo dvirek (3).

Madlo dvifek je vyjmuté.

Der anwendes falgende faresymboler i dette Dokument:

Preindstilling:
Doren er aben.

2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side 77 af 543

Reparation

Preindstilling:
Doren er aben.

Preindstilling:
Doren er aben.

4.8.1 Fjernelse af frostvarebeholder

1. Trak frostvarebeholderen hele vejen ud (1). 2. Fjem frostvarebeholderen (2).

Preindstilling:
Doren er aben.

Benaming Details Afbeeldingen
Beschermdoek [00342013]	60 cm x 50 cm	Inbetriebnahme Vorzeitige Überleitung Wertpapierkarten für Hochgelds
Phillips schroeven-draaier PH2
Torxbit TX20 [00340865]	6,3 mm (1/4")
Sleufschroeven-draaier	Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]	①

2021-03-11 9001631451 Auteursrecht BSH Hausgeräte GmbH Blz. 96 van 543

Reparatie

4.1 Deurafdichting verrangen

2021-03-11_9001631451 Auteursrecht BSH Hausgeräte GmbH Blz. 99 van 543

Reparatie

4.2 Deurgreepervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Sleufschroevendraier Kop 10 mm x 1,6 mm x 200 mm

Voorwaarde:

Beveilig apparaten gegen weggliiden.

A VOORZICHTIG

Beveilig component gegen vallen.

LET OP!

Beveilig component gegen vallen.

Voorwaarde:

2021-03-11_9001631451 Auteursrecht BSH Hausgeräte GmbH Blz. 104 van 543

Reparatie

4.5 Bovenste deurscharnier verrangen (deur met display)

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING

Zware, omvangrljke apparaten!

Rug-en spierletsel

Beveilig apparaten gegen weggliden.

VOORZICTIG

Beveilig component gegen vallen.

LET OP!

Beveilig component gegen vallen.

GEVAAR

4.10.2 LED-bovenlicht installeren

2021-03-11_9001631451 Auteursrecht BSH Hausgeräte GmbH Blz. 114 van 543

2021-03-11 9001631451 Copyright by BSH Hausgeräte GmbH Page 119 of 543

Repair

2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Page 122 of 543

Repair

4.2 Replacing door handle

Required tools:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Slotted screwdriver Blade 10mm× 1.6mm× 200mm

Prerequisite:

2021-03-11_9001631451 Autoröigus: BSH Hausgeräte GmbH Lk 142 alates 543

Remont

2021-03-11_9001631451 Autorigus: BSH Hausgeräte GmbH Lk 145 alates 543

Remont

2021-03-11_9001631451 Copyright par BSH Hausgeräte GmbH Pages 186 à 543

Réparation

2021-03-11_9001631451 Copyright par BSH Hausgeräte GmbH Pages 189 à 543

Réparation

2021-03-11_9001631451 Copyright par BSH Hausgeräte GmbH Pages 204 à 543

Reparatur Hinweise - Gefrierschrank

Zu thisem Dokument 206

1.1 Wichtige Hinweise: 206

1.1.1 Zweck 206

1.2 Zeichenerklarung 206

1.2.1 Gefahrenstufen 206
1.2.2 Gefahrensymbole 206
1.2.3 Struktur der Warnhinweise 207
1.2.4 Allgemeine Symbole 207

Sicherheit 208

2.1 Allgemeine Sicherheitshinweise 208

2.1.1 Alle Hausgeräte 208

Werkzeuge und Hilfsmittel 209

Instandsetzen 210

4.1 Austauschen der Turdichtung 210

4.1.1 Ausbau der Turdichtung 210
4.1.2 EinbauenderTurdichtung 210

4.2 Austauschen des Turgriffs 213

4.2.1 Ausbauendes Tjurgriffs 213
4.2.2 Einbauendes Turgriffs 213

4.3 Austauschen des Griffs zum bequemen Offnen 214

4.3.1 Ausbauen des Griffs zum bequemen Offnen 214

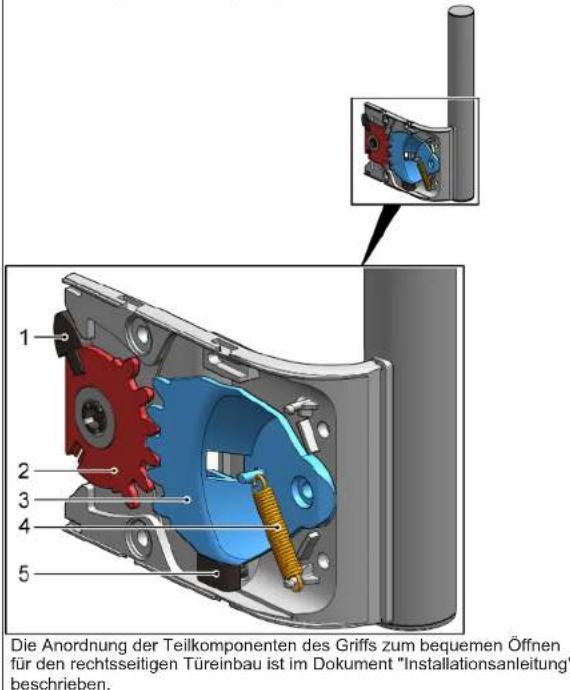

4.3.2 EinbauendesGriffszumbequemenÖffnen 214

4.4 Austauschen des oberen Turscharniers 215

4.4.1 Ausbauen des Turscharniers 215
4.4.2 Einbauen des Turscharniers 217

4.5 Austauschen des oberen Turscharniers (Tur mit Anzeige) 218

4.5.1 Ausbauendes Turscharniers 219
4.5.2 Einbauendes Turscharniers 220

4.6 Austauschen des unteren Turscharniers 221

4.6.1 Austauschen des unteren Turscharniers 221
4.6.2 Einbauendes unteren Turscharniers 222

4.7 Austauschen der Ablage 223

4.7.1 Ausbau den Ablage 223
4.7.2 Einbauend der Ablage 223

4.8 Austauschen des Gefriergutbehalters 224

4.8.1 Ausbau den Gefriergutbehalters 224
4.8.2 Einbau den Gefriergutbehalters 224

4.9 Austauschen des Eisbereiters 225

4.9.1 Ausbau den Eisbereiters 225
4.9.2 Einbau den Eisbereiters 225

4.10 Austauschen des LED-Oberlichts 226

4.10.1 Ausbau den LED-Beuleuchtung 226
4.10.2 Einbau den LED-Oberlichts 227

Zu dieserem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

These Reparaturhinweis dieren zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinnewe.

Bitte wenden Sie sich in Zweifelständen an unseren Kundendienst. Bei nicht ordnungsgemäß Befolgung der Reparaturhinweise ist die Schadenshaffung ausgeschlossen.

1.2 Zeichenerklarung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Wamhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Wamhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICH	Nichtbeachtung des Wamhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Wamhinweises kann zu Sachschaufen führen.

Tabelle 1:Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbore sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.

In thisem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
!	Allgemeiner Warnhinweis
1	Gefahr durch elektrische Spannung
2	Gefahr durch Explosion
3	Gefahr von Schnittverletzungen
4	Gefahr von Quetscherlvtzungen

Zudiesen Dokument

Gefahrensymbol Bedeutung
	Gefahr durch heiße Oberflächen
	Gefahr durch starkes Magnetfeld
	Gefahr durch nicht ionisierende Strahlung

Tabelle 2:Gefahrensymbbole

1.2.3 Struktur der Warnhinweise

Warthinweise haben in thisem Dokument einheitlichen Aussehen und eine einheitliche Struktur.

GEFAHR

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Telle warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

Gerat mindestens 60 Sekunden vor Reparaturbeginn vom Netz

trennen.

1.2.4 Allgemeine Symbole

In thisem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
i	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
1	Kennzeichnung eines einfahren (nur Text) Tipps

2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Seite 207 von 543

Allg. Symbol Bedeutung
Kennzeichnung eines Links zu einer Vi- deoanleitung
Kennzeichnung erforderlicher Werkzeuge
Kennzeichnung erforderlicher Voraussetzungen
Kennzeichnung einer Bedingung (Wenn ..., dann ...)
Kennzeichnung eines Ergebnisses
Start Kennzeichnung einer Taste oder Schalt- fläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Tex- tes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitschinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

• Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr!
  Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen.
  Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder ländes-specifischen Vorschriften durchgefahrt werden.

Verletzungsgefahr durch scharfe Kanten!

Schutzhandschuheragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und

Servicearbeiten durch schwere sich bewegende Bauteile

Schutzhandschuhe tragen.
Schwere Bauteile gegen Herabfallen sichern.
Körperteile nicht in sich bewegende Bauteile stecken.

Gefährung der Gerätesicherheit-/funktion!

AusschlieBlich Originalersatzteile verwenden.
Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!
- Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Schutztuch [00342013]	60 cm x 50 cm	Inbetriebnahme Vorzeitliche Oberleitung Wertminderung auf Halengeleihe
Schraubendreher Phillips PH2
Torx-Bit TX20 [00340865]	6,3 mm (1/4")	●
Schlitzschrauben-dreher	Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]	➀

2021-03-11 9001631451 Copyright by BSH Hausgeräte GmbH Seite 209 von 543

Instandsetzen

4.1 Austauschen der Turdichtung

Voraussetzung:
Die Turi ist offen.

4.1.1 Ausbauern der Turdichtung

1. Die Turdichtung aus der Kerbe in der rechten und linken Ecke losen.

1. Die Turdichtung aus der Kerbe herausziehen.

Die Turdichtung ist entfern.

4.1.2 Einbau der Turdichtung

Die Dicke neuer Türdlichtungen kann gingefugig von der Dicke alter Türdlichtungen abweichen. Dies hat auf das Schließverhalten und die langfristige Funktion keinen Einfluss.

Wenn das Gerät mit einstellbaren Scharmieren oder Scharnierbefestigungenausgestattet ist, kann das Schließverhalten anschließend optimiertwerden.

Die klaenen seitlichen Löscher in der Türdlichtung haben eine wichtige Funktion (für Lüfung erforderlich). Es handelt sich hierbei nicht um Produktionsfehler.

Instandsetzen

1. Die Dichtungskerbe auf Beschädigungen überprüfen.

1. If Wenn die Dichtungskerbe beschadigt ist:

2. Den Kundendienst kontaktieren

Leichte Deformationen der Turdichtung sind normal und beeinträchtigt.

gen nicht die Funktion. Es wird emplohen, dieurdichtung vor dem Einseten in das Gerais zu begraden.

Die Turdichtung mit einem Haartrockner oder mit freisem Wasser erwämen und von Hand in die richtige Form bringen.

1. Die Dichtungsecken offen und unter in die Kerbe drucken.

Instandsetzen

1. Die gesamte Dichtung Stück für Stück in die Kerbe drucken.

Die Turdichtung ist eingebaut.

2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Seite 212 von 543

Instandsetzen

4.2 Austauschen des Turgriffs

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]
Schlitzschraubendreher Klinge 10 mm x 1,6 mm x 200 mm

Voraussetzung:

Das Gerät ist spannungsfrei.
Die Turi ist offen.

4.2.1 Ausbau den Türgriffs

1. Die beiden Schraubkappen entfern (1).
2. Die beiden Schrauben herausschrauben (2).
3. Den Turgriff entfern (3).

Der Turgriff ist entfern.

4.2.2 Einbauendes Tjurgriffs

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.3 Austauschen des Griffs zum bequemen Offnen

Spezielle Hilfsmittel:

Schraubendreher Phillips PH2
Voraussetzung:
Das Gerät ist spannungsfrei.
Die Turistoffen.

4.3.1 Ausbau den Griffs zum bequemen Offnen

1. Die Abdeckung des Griffs zum bequemen Offnen entfemen (1).
   2.Zwei Schrauben (2) herausschrauben.

Der Griff zum bequemen Offnen ist entfernt.

4.3.2 Einbauendes Griffs zum bequemen Öffnen

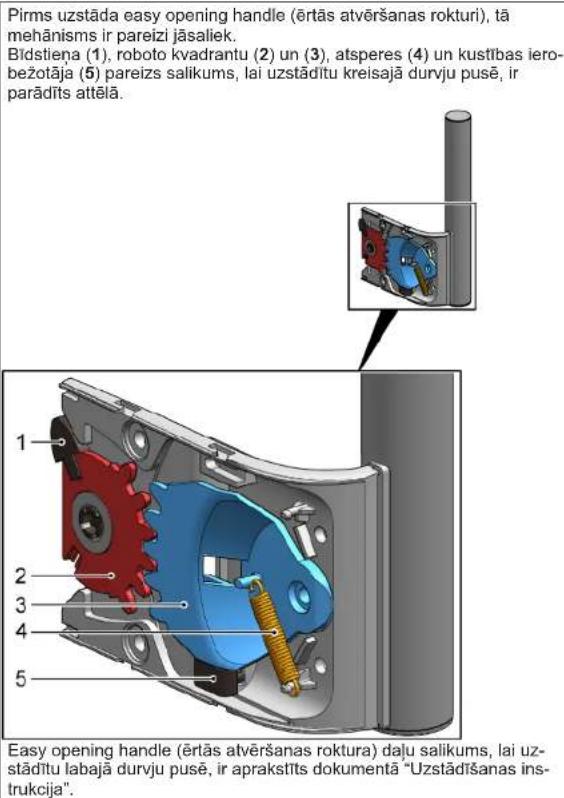

Der Mechanismus des Griffs zum bequemen Öffnen muss vor dem Einbauordenungsgemäß eingestellt werden. In der Abbildung ist die korrekte Anordnung der Schubstange (1), der Zahnsegmente (2) und (3), der Feder (4) und des Endanschlags (5) für den linkssitigten Türeinbau gezeigt.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen des oberen Turscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNING

Schwere, unhandliche Geräte!

Rücken- und Muskelverletzungen

Der Ausbau der Geräteur sollte nur von geschulten Spezialisten
durchgefuhrt werden.
Zum Bewegen des Gerats sind zwei Personen erforderlich.
Nur geeignete Werkzeuge und Vorrichtungen verwenden.

VORSICH

Scharfe Kanten!
Schnittverletzungen
Schutzhandschuhe tragen.

WARNING

Wegrutschen des gekippten Gerätes!
Knochenbrüche / Quetschungen
Gerat gegen Wegrutschen sichern.

VORSICHT

Risiko herabfallender Teile durch geloste Schrauben!
rletzungsgefahr durch herabfallende Teile.
Die Komponenten gegen Herunterfallen sichern.

ACHTUNG

Risiko herabfallender Teile durch geloste Schrauben!

Gefahr der Beschädigung anderer Geräteile bzw. von Beschädigungen
im Haushalt des Kunden, z. B. des Bodens.
Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei.
Die Innenausstattungsteile des Geräts sind entfern.

4.4.1 Ausbau den Turscharniers

Instandsetzen

1. Das Gerät auf die Rückseite legen.

1. 1. Auf beide Seiten der oberen Scharnierabdeckung Druck ausüb (1).

2. Die obere Scharmierabdeckung abziehen (2).

3. Die obere Scharnierabdeckung entfernen (3)

Instandsetzen

3.1.Die beiden Schrauben herausschrauben (1). 2.Das obere Schamier entfernen (2).

Das obere Turscharnier ist entfern.
4.4.2 Einbauendes Turscharniers
Der Einbau erfolgt in umgekehrer Reihenfolge.

Instandsetzen

4.5 Austauschen des oberen Turscharniers (Tur mit Anzeige)

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNING

Schwere, unhandliche Geräte!

Rücken- und Muskelverletzungen

Der Ausbau der Geräteur solle nur von geschulten Spezialisten durchgeführt werden.
Zum Bewegen des Gerats sind zwei Personen erforderlich.
Nur geeignete Werkzeuge und Vorrichtungen verwenden.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

Schutzhandschuheragen.

WARNING

Wegrutschendes gekippten Gerätes!

Mochenbrüche / Quetschungen
Gerat gegen Wegrutschen sichern.

A VORSICHT

Risiko herabfallender Teile durch geloste Schrauben!

erletzungsgefahr durch herabfallende Teile.
Die Komponenten gegen Herunterfallen sichern.

ACHTUNG

Risiko herabfallender Teile durch geloste Schrauben!
Gefahr der Beschädigung anderer Geräteile bzw. von Beschädigungen
im Haushalt des Kunden, z. B. des Bodens.
Die Komponenten gegen Herunterfallen sichern.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile! Lebensgefahr durch Stromschlag bei unsachgemaaer Reparatur

• Elektronische sollen von eine Elektrochirurgie repariert werden.
• Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

d durch Stromschlag

Gerat mindestens 60 Sekunden vor Reparaturbeginn vom Netz trenn.

Voraussetzung:

Das Gerät ist spannungsfrei.
Die Innenausstattungsteile des Geräts sind entfern.

Instandsetzen

4.5.1 Ausbau den Turscharniers

1. Das Gerät auf die Rückseite legen.

Instandsetzen

2.1. Auf bye Seiten der oberen Scharnierabdeckung Druck ausüben (1).
2. Die obere Scharnierabdeckung abziehen (2).
3. Die obere Scharnierabdeckung entfemen (3)

3.1. Die Kabelboxabdeckung entfernen (1).
2. Den Kabelschutz entfemen (2).
3. Den elektrischen Anschluss trennen (3).
4. Die beiden Schrauben herausschrauben (4).
5. Das obere Schamier entfemen (5).

Das obere Turschamier ist entfernt.

4.5.2 Einbau den Turscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.6 Austauschen des unteren Turscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Schwere, unhandliche Geräte!

Rucken- und Muskelverletzungen

Der Ausbau der Geräteur sollte nur von geschulten Spezialisten
durchgefuhrt werden
Zum Bewegen des Gerats sind zwei Personen erforderlich.
Nur geeignete Werkzeuge und Vorrichtungen verwenden.

Scharfe Kanten!

Schnittverletzungen

Schutzhandschuheragen.

Wegrutschendes gekippten Gerätes!

mochenbrüche / Quetschungen
Gerat gegen Wegrutschen sichern.

Risiko herabfallender Teile durch geloste Schrauben!

erletzungsgefahr durch herabfallende Teile.
Die Komponenten gegen Herunterfallen sichern.

Risiko herabfallender Teile durch geloste Schrauben!

Gefahr der Beschädigung anderer Geräteile bzw. von Beschädigungen

im Haushalt des Kunden, z. B. des Bodens.

Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei.
Die Innenausstattungsteile des Geräts sind entfernt.
Das Gerät ist auf der Rückseite abgelegt.

Das obere Scharnier ist entfernt. Seite 218

4.6.1 Austauschen des unteren Turscharniers

1. Die Tur entfernen.

2.1. Die Schraube herausschrauben (1).

1. Das untere Scharnier nach außen drehen (2).
2. Das untere Scharnier entfern (3).

Das untere Schamier istentaer.

Instandsetzen

4.6.2 Einbau den unteren Turschanniers
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.7 Austauschen der Ablage

Voraussetzung:
Die Turi ist offen.

4.7.1 Ausbauern der Ablage

Die Ablage herausziehen.

Die Ablage ist entfernt.

4.7.2 Einbau der Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.8 Austauschen des Gefriergutbehalters

Voraussetzung:
Die Turi ist offen.

4.8.1 Ausbau den Gefriergutbehalters

1. Den Gefriergutbehälter vollständig herausziehen (1). 2. Den Gefriergutbehälter entfernen (2).

Der Gefriergutbehälter ist entfern.

4.8.2 Einbau den Gefriergutbehalters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.9 Austauschen des Eisbereiters

Voraussetzung:

Die Tur ist offen.

4.9.1 Ausbau den Eisbereiters

1. Die Ablage mit dem Gefriergutbehälter und dem Eisbereiter Herausziehen (1).
2. Die Haken loses (2).
3. Den Eisbereiter entfernen (3).

Der Eisbereiter ist entfern.

4.9.2 Einbau den Eisbereiters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.10 Austauschen des LED-Oberlichts

Spezielle Hilfsmittel:

Schlitzschraubendreher Klinge 2,4mm× 0.4mm× 60mm, im Set [00341820]

Vorausset

Das Gerät ist spannungsfrei.
Die Tur ist offen.
Die oberen Innenausstattungsteile sind entfern.

4.10.1 Ausbauen der LED-Beleuchtung

1. Die LED-Beleuchtung nach links schieben.

Der elektrische Anschluss der LED-Beleuchtung ist getrennt.

1. Die Haken der LED-Beleuchtung offen.

Instandsetzen

1. Die LED-Beleuchtung nach vorm entnehmen.

Die LED-Beleuchting ist entfernt.

4.10.2 Einbauendes LED-Oberlichts

Der Einbau erfolgt in umgekehrter Reihenfolge.

2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Σλιδα 232 ατο 543
