GS54NVWE0N - Fryser SIEMENS - Gratis bruksanvisning og manual

Merke	Siemens
Modell	GS54NVWE0N
Produkttype	Fryseskap
Klimaklasse	SN-T (fra 10°C til 43°C)
Frysekapasitet	Omtrent 24 kg/24h
Netto totalvolum	Omtrent 250 L
Mål (H x B x D)	185 cm x 60 cm x 65 cm
Nettovekt	Omtrent 70 kg
Strømforsyning	220-240 V, 50 Hz
Energiklasse	E (i henhold til EU-forordning 2019/2016)
Årlig forbruk	Omtrent 280 kWh/år
Støynivå	38 dB (A)
Hovedfunksjoner	Frysing, isbitproduksjon, innvendig LED-belysning
Innvendig belysning	LED, kan byttes
Isproduksjon	Ja, isbitbrett
Vedlikehold og rengjøring	Manuell avriming anbefales, innvendig rengjøring med lunkent vann
Sikkerhet	Koble fra før reparasjon, bruk hansker, følg instruksjonene
Reservedeler og reparerbarhet	Dørpakning, håndtak, hengsler, hylle, skuff, ismaskin, LED-belysning kan skiftes av brukeren
Reparerbarhetsindeks	8,0/10 (i henhold til brukeranmeldelse)
Bruksanvisning tilgjengelig	Gratis PDF, 543 sider, flerspråklig

Ofte stilte spørsmål - GS54NVWE0N SIEMENS

Hvordan bytter jeg dørpakningen på fryseren Siemens GS54NVWE0N?

For å bytte dørpakningen, fjern først den gamle pakningen ved å trekke den ut av sporet. Varm deretter opp den nye pakningen for å forme den, og sett den gradvis inn i sporet, start i hjørnene. Kontroller at sporet ikke er skadet. Se bruksanvisningen for flere detaljer.

Hvordan avrimer jeg fryseren Siemens GS54NVWE0N?

For å avrime, koble fra apparatet og fjern all mat. La døren stå åpen for å la isen smelte. Ikke bruk skarpe gjenstander til å skrape isen. Rengjør innsiden med en fuktig klut og tørk før du starter igjen.

Hva er frysekapasiteten til GS54NVWE0N?

Frysekapasiteten er omtrent 24 kg ferskvarer i løpet av 24 timer, i samsvar med standardene. Dette kan variere avhengig av bruk.

Hvordan stiller jeg inn temperaturen på fryseren Siemens GS54NVWE0N?

Temperaturen stilles inn via kontrollpanelet foran på apparatet. Anbefalt temperatur er -18°C. Bruk + eller - knappene for å justere.

Hva gjør jeg hvis fryseren ikke kjøler tilstrekkelig?

Sjekk først at apparatet er koblet til og at sikringen ikke har gått. Kontroller at døren lukker ordentlig og at pakningen ikke er skadet. Rengjør kondensatorene bak hvis de er skitne. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan bytter jeg LED-belysningen på GS54NVWE0N?

Koble fra apparatet, åpne døren og fjern de øvre innvendige delene. Flytt LED-belysningen til venstre for å koble fra den elektriske tilkoblingen, løsne deretter krokene og fjern modulen. Monter den nye i motsatt rekkefølge. OBS: Koble fra minst 60 sekunder før du begynner.

Hvordan bytter jeg dørhåndtaket på fryseren?

Fjern skruehettene, skru ut de to Torx TX20-skruene, og ta av håndtaket. For montering, følg motsatt rekkefølge. Sørg for at apparatet er koblet fra og døren er åpen.

Fryseren lager en uvanlig lyd, hva gjør jeg?

Lydene kan komme fra kompressoren, vifter eller materialutvidelse. Kontroller at apparatet står i vater og ikke er i kontakt med et møbel. Hvis støyen vedvarer, se bruksanvisningen eller kontakt en fagperson.

Hvordan rengjør jeg innsiden av fryseren Siemens GS54NVWE0N?

Koble fra apparatet og fjern maten. Bruk en myk klut fuktet med lunkent vann og mildt rengjøringsmiddel. Skyll og tørk. Bruk aldri slipende rengjøringsmidler eller sterke kjemikalier.

Hvor kan jeg laste ned hele bruksanvisningen for GS54NVWE0N?

Hele bruksanvisningen er tilgjengelig gratis som PDF på nettsteder som notice-facile.com. Du kan også bestille den direkte online. Den inneholder 543 sider med detaljerte reparasjonsinstruksjoner.

BRUKSANVISNING GS54NVWE0N SIEMENS

Foranstaltninger og forbud for å forhindre faren.

De følgende eksemplene viser en advarsel som advarer mot elektrisk støt på grunn av spenningsførende deler. Foranstaltningen for å unngå faren er nevnt.

FARE

Fare for klemming i forbindelse med reparasjon, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter.

Bruk sikkerhetssko. Sørg for å sikre tunge komponenter mot å falle ned. Stikk ikke kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

1. Frigjør dørpakningen fra rillen i høyre og venstre hjørne.

1. Fjern det øverste hengslet (2).

Frostvarebeholderen er fjernet.

4.8.2 Montering av frostvarebeholder

4.4 Avtakning av enhet for oppbevaring

Reparasjonstips - Fryser

1.1 Viktig informasjon 342

1.1.1 Formål 342 1.2 Forklaring av symboler 342 1.2.1 Farenivåer 342 1.2.2 Faresymboler 342 1.2.3 Advarslenes struktur 343 1.2.4 Generelle symboler 343

Sikkerhet 344

2.1 Generelle sikkerhetsinstruksjoner 344

2.1.1 Alle husholdningsapparater 344

Verktøy og hjelpemidler 345

Reparasjon 346

4.1 Utskifting av dørpakning 346

4.3 Utskiftning av easy opening handle 350

4.3.1 Demontering av easy opening handle 350 4.3.2 Montering av easy opening handle 350

4.4 Utskifting av øvre dørhengsel 351

4.4.1 Demontering av dørhengsel 351 4.4.2 Montering av dørhengsel 353

4.5 Utskifting av øvre dørhengsel (dør med display) 354

4.5.1 Demontering av dørhengsel 355 4.5.2 Montering av dørhengsel 356

4.6 Utskiftning av nedre dørhengsel 357

4.6.1 Utskiftning av nedre dørhengsel 357

4.6.2 Montering av nedre dørhengsel 357

4.7 Utskifting av hylle 358

4.7.1 Demontering av hylle 358 4.7.2 Montering av hylle 358

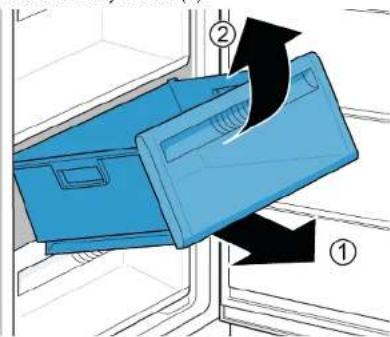

4.8 Utskifting av beholder for frysevarer 359

4.8.1 Demontering av beholder for frysevarer 359 4.8.2 Montering av beholder for frysevarer 359

4.9 Utskifting av ismaskin 360

4.9.1 Demontering av ismaskin 360 4.9.2 Montering av ismaskin 360

4.10 Utskifting av øverste LED-lampe 361

4.10.1 Demontering av LED-lampe 361 4.10.2 Montering av øverste LED-lampe 362

Om dette dokumentet

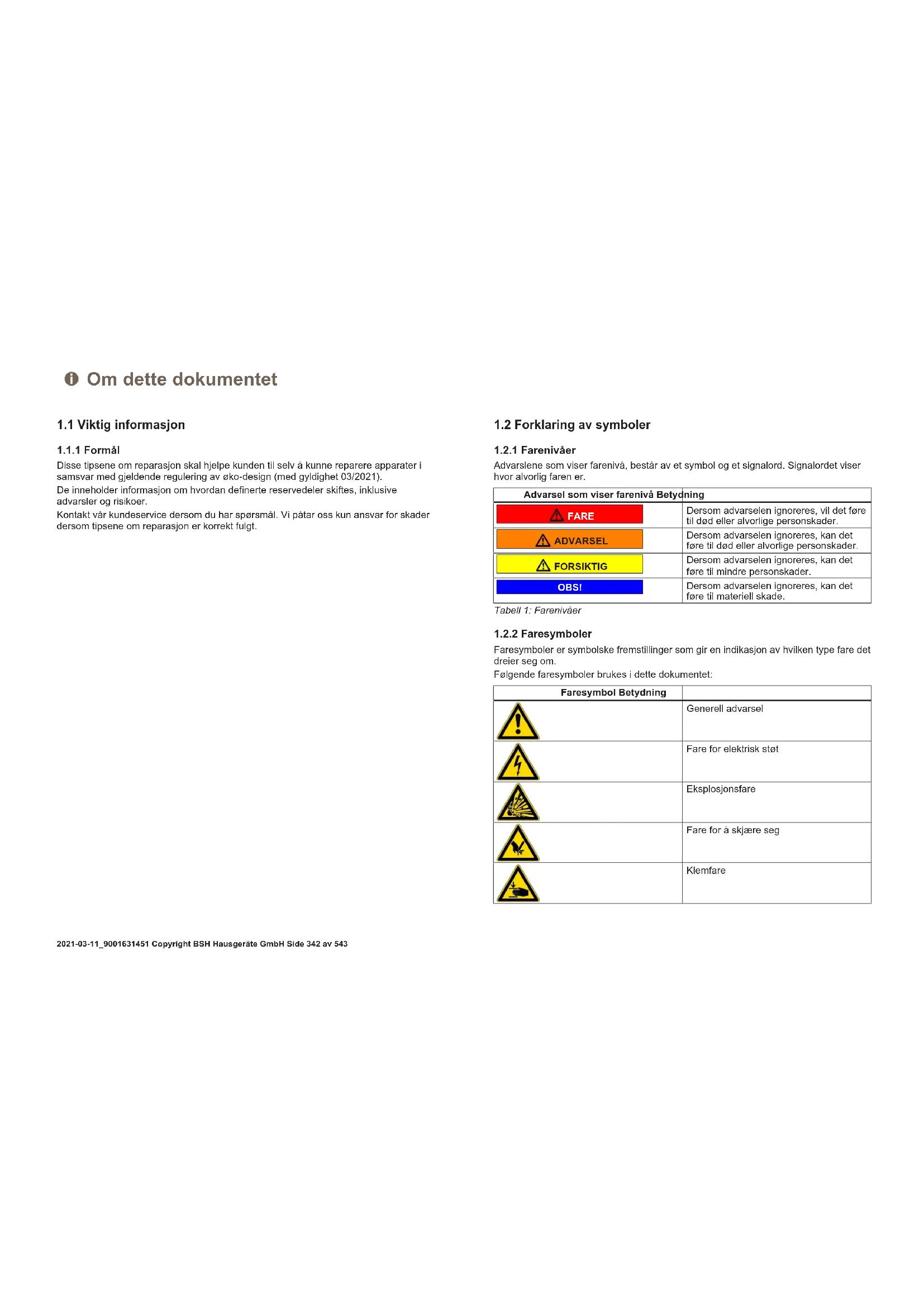

1.1 Viktig informasjon

1.1.1 Formål

Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av eco-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer.

Kontakt vår kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Farenivåer

Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det före til død eller alvorlige personskader.
ADVARSEL	Dersom advarselen ignoreres, kan det före til død eller alvorlige personskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det före til mindre personskader.
OBS!	Dersom advarselen ignoreres, kan det före til materiell skade.

Tabell 1: Farenivåer

1.2.2 Faresymboler

Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.

Følgende faresymboler brukes i dette dokumentet:

Faresymbol Betydning
!	Generell advarsel
	Fare for elektrisk støt
	Eksplosjonsfare
	Fare for á skjærere seg
	Klemfare

• Om dette dokumentet

Faresymbol Betydning
	Fare på grunn av varme overflater
	Fare på grunn av sterkt magnetfelt
	Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende deler. Tiltaket for å unngå faren er angitt.

1.2.4 Generelle symboler

Følgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
i	Identifizierung av et spesielt tips (tekst og/eller grafikk)
j	Identifizierung av et enkelt tips (kun tekst)
r	Identifizierung av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifizierung av nødvendig verktøy
	Identifizierung av nødvendige forutsetnirger
	Identifizierung av en betingelse (hvis ...,)sá ...)
	Identifizierung av et resultat
[Start]Identifizierung av en tast eller knapp
[00123456] Identifizierung av et materialnummer
Status Identifizierung av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruksjoner

2.1.1 Alle husholdningsapparater

Fare for elektrisk støt på grunn av strømførende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt! Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
• Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701, dessuten gjeldende forskrifter i det respektive land.

Fare for personskade på grunn av skarpe kanter!

Bruk vernehansker.

Fare for å klemme legemsdeler under reparasjoner, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter.

Bruk vernesko. Sikre tunge komponenter for å hindre at de faller ned. - Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

Bruk kun originale reservedeler. Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)! - Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktøy og hjelpemidler

Betegnelse Detaljer Bilder
Beskyttesesklut [00342013]	60 cm x 50 cm	Inkjeteknein Vermögen-Öffentliche Wertminderungen für Hochgebau
Phillips-skrutrekker PH2
Torx-bits TX20 [00340865]	6.3 mm (1/4")
Flat skrutrekker Blad	2.4 mm x 0.4 mm x 60 mm, i sett [00341820]	1

Reparasjon

4.1 Utskiftning av dørpakning

Forutsetning: Døren er åpen.

1. Løsne dørpakningen fra sporet i høyre og venstre hjørne.

1. Trekk pakningen ut av sporet.

i	Tykkelsen på den nye dorpakningen kan avvike litt fra tykkelsen på den gamle dorpakningen. Det har ingen innvirkning på lukkeatferd og langva-rig funksjon.
i	Hvis apparatet har justerbare hengsler eller hengslefester, kan du op-timalisere lukkeatferden etterpå.
i	Små sidehull i dorpakningen har en funksjon (nødvendige for ventilasjo-nen). Det dreier seg ikke omproduksjonsfeel.

Reparasjon

Litt deformasjon av dørpakningen er normalt og har ingen innvirkning

på funksjonen. Det anbefales å rette ut dørpakningen før den settes inn i apparatet.

1. Skyv pakningens hjørner øverst og nederst inn i sporet.

Reparasjon

1. Trykk hele pakningen inn i sporet trinn for trinn.

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865] Flat skrutrekker Blad 10 mm x 1,6 mm x 200 mm

Forutsetning

4.3 Utskifting av easy opening handle

Spesielle hjelpemidler:

Phillips-skrutrekker PH2. Forutsetning: Apparatet kobles fra strømforsyningen. Døren er åpen.

4.3.1 Demontering av easy opening handle

1. Ta av dekselet for easy opening handle (1).
2. Skru ut to skruer (2).

Easy opening handle er demontert.

4.3.2 Montering av easy opening handle

4.4 Utskiftning av øvre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med å demontere apparatets dør skal bare utføres av opplærte spesialister. Det kreves to personer for å flytte på apparatet. Bruk kun egnet verktøy og utstyr.

Forsiktig

Skarpe kanter!

Kuttskader

Bruk vernehansker.

ADVARSEL

Tiltede apparater kan skli ut!

Beinbrudd/klemskader

Sikre apparatene mot å skli ut.

FORSIKTIG

Fare for at deler kan falle ned på grunn av løsnede skruer!

Personskade på grunn av fallende deler.

Sikre komponenten så den ikke kan falle ned.

OBS!

Fare for at deler kan falle ned på grunn av løsnede skruer!

Sikre komponenten så den ikke kan falle ned.

Forutsetning:

Apparatet kobles fra strømforsyningen. Apparatets innvendige beslag er demontert.

4.4.1 Demontering av dørhengsel

Reparasjon

1. Plasser apparatet på baksiden.

2.1. Trykk inn det øvre hengseldekselet på begge sider (1).

1. Beveg det øvre hengseldekselet ut (2).
2. Ta av det øvre hengseldekselet (3).

Reparasjon

3.1. Skru ut to skruer (1).

1. Demonter øvre hengsel (2).

• Øvre dørhengsel er demontert. 4.4.2 Montering av dørhengsel Monteres i motsatt rekkefølge.

Reparasjon

4.5 Utskifting av øvre dørhengsel (dør med display)

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med å demontere apparatets dør skal bare utføres av opplærte spesialister. Det kreves to personer for å flytte på apparatet. Bruk kun egnet verktøy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

Bruk vernehansker.

ADVARSEL

Tiltede apparater kan skli ut!

Beinbrudd/klemskader

Sikre apparatene mot å skli ut.

FORSIKTIG

Fare for at deler kan falle ned på grunn av løsnede skruer!

Personskade på grunn av fallende deler.

Sikre komponenten så den ikke kan falle ned.

OBS!

Fare for at deler kan falle ned på grunn av løsnet skruer!

Sikre komponenten så den ikke kan falle ned.

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon.

Elektriske deler skal repareres av kvalifiserte elektrikere. Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av elektrisk støt

reparasjonen startes.

Forutsetning:

Apparatet kobles fra strømforsyningen. Apparatets innvendige beslag er demontert.

Reparasjon

4.5.1 Demontering av dørhengsel

1. Plasser apparatet på baksiden.

Reparasjon

2.1. Trykk inn det øvre hengseldekselet på begge sider (1). 2. Beveg det øvre hengseldekselet ut (2). 3. Ta av det øvre hengseldekselet (3).

3.1 Ta av kabelboksdekselet (1). 2. Fjern kabelbeskyttelsen (2). 3. Koble fra den elektriske tilkoblingen (3). 4. Skru ut to skruer (4). 5. Demonter øvre hengsel (5).

Øvre dørhengsel demontert.

4.5.2 Montering av dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.6 Utskifting av nedre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med å demontere apparatets dør skal bare utføres av opplærte spesialister. Det kreves to personer for å flytte på apparatet. Bruk kun egnet verktøy og utstyr.

A Forsiktig

Skarpe kanter!

Kuttskader

Bruk vernehansker.

ADVARSEL

Tiltede apparater kan skli ut!

Beinbrudd/klemskader

Sikre apparatene mot å skli ut.

A Forsiktig

Fare for at deler kan falle ned på grunn av løsnede skruer!

Personskade på grunn av fallende deler.

Sikre komponenten så den ikke kan falle ned.

OBS!

Fare for at deler kan falle ned på grunn av løsnede skruer!

Sikre komponenten så den ikke kan falle ned.

Forutsetning:

Apparatet kobles fra strømforsyningen. Apparatets innvendige beslag er demontert. Apparatet plasseres på baksiden. Øvre hengsel er demontert.

4.6.1 Utskifting av nedre dørhengsel

1. Demonter døren.

2.1. Skru ut skruen (1).

1. Drei den nedre hengselen ut (2).
2. Demonter nedre hengsel (3).

Nedre hengsel demontert.

4.6.2 Montering av nedre dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.7 Utskiftning av hylle

Forutsetning: Døren er åpen.

4.7.1 Demontering av hylle

Trekk ut hyllen.

Hylla er demontert.

4.7.2 Montering av hylle

4.8 Utskifting av beholder for frysevarer

Forutsetning: Døren er åpen.

4.8.1 Demontering av beholder for frysevarer

1. Trekk beholderen for frysevarer helt ut (1).
2. Ta ut beholderen for frysevarer (2).

Beholderen for frysevarer er demontert.

4.8.2 Montering av beholder for frysevarer

Monteres i motsatt rekkefølge.

Reparasjon

4.9 Utskifting av ismaskin

Forutsetning: Døren er åpen.

4.9.1 Demontering av ismaskin

1. Trekk ut hyllen med beholderen for frysevarer med ismaskinen (1).
2. Løsne krokene (2). 3. Ta ut ismaskinen (3).

4.10 Utskifting av øverste LED-lampe

Spesielle hjelpemidler:

Flat skrutrekker Blad 2,4 mm x 0,4 mm x 60 mm, i sett [00341820]

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere.

Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

reparasjonene startes

FORSIKTIG

Skarpe kanter!

Kuttskader

Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen. Døren er åpen. De øvre innvendige beslagene er demontert.

4.10.1 Demontering av LED-lampe

1. Beveg LED-lampen over til venstre side.

LED-lampens elektriske tilkobling kobles fra.

1. Løsne LED-lampens kroker.

Reparasjon

1. Demonter LED-lampen ved å bevege den forover.

LED-lampen er demontert. 4.10.2 Montering av øverste LED-lampe Monteres i motsatt rekkefølge.

Risiko for elektrisk støt på grunn av strømførende deler!

Risiko for personskader på grunn av skarpe kanter!

Risiko for fallende deler på grunn av løse skruer!

Personskader på grunn av fallende deler.

Sikre komponenter slik at de ikke faller ned.

OBS!

Risiko for fallende deler på grunn av løse skruer!

Risiko for fallende deler på grunn av løse skruer!

Personskader på grunn av fallende deler.

Sikre komponenter slik at de ikke faller ned.

OBS!

Risiko for fallende deler på grunn av løse skruer!

Risiko for elektrisk støt på grunn av strømførende deler!

Risiko for elektrisk støt på grunn av strømførende deler!
