GS54NVWE0N - Congelator SIEMENS - Manual de utilizare gratuit

Marcă	Siemens
Model	GS54NVWE0N
Tip produs	Congelator dulap
Clasă climatică	SN-T (de la 10°C la 43°C)
Capacitate de congelare	Aproximativ 24 kg/24h
Volum net total	Aproximativ 250 L
Dimensiuni (Î x L x A)	185 cm x 60 cm x 65 cm
Greutate netă	Aproximativ 70 kg
Alimentare electrică	220-240 V, 50 Hz
Clasă energetică	E (conform regulamentului UE 2019/2016)
Consum anual	Aproximativ 280 kWh/an
Nivel sonor	38 dB (A)
Funcții principale	Congelare, fabricare de cuburi de gheață, iluminare LED interioară
Iluminare interioară	LED, înlocuibil
Fabricarea gheții	Da, tavă pentru cuburi de gheață
Întreținere și curățare	Decongelare manuală recomandată, curățare interioară cu apă călduță
Siguranță	Deconectați înainte de reparații, purtați mănuși, respectați instrucțiunile
Piese de schimb și reparabilitate	Garnitură ușă, mâner, balamale, raft, tavă, fabricator de gheață, iluminare LED înlocuibile de către utilizator
Indice de reparabilitate	8,0/10 (conform evaluării utilizatorilor)
Manual disponibil	PDF gratuit, 543 de pagini, multilingv

Întrebări frecvente - GS54NVWE0N SIEMENS

Cum să înlocuiți garnitura ușii congelatorului Siemens GS54NVWE0N ?

Pentru a înlocui garnitura ușii, scoateți mai întâi garnitura veche trăgând-o din canal. Apoi, încălziți garnitura nouă pentru a o remodela, apoi introduceți-o treptat în canal începând de la colțuri. Asigurați-vă că canalul nu este deteriorat. Consultați manualul pentru mai multe detalii.

Cum să decongelați congelatorul Siemens GS54NVWE0N ?

Pentru decongelare, deconectați aparatul și scoateți toate alimentele. Lăsați ușa deschisă pentru a permite gheții să se topească. Nu folosiți obiecte ascuțite pentru a răzui gheața. Curățați interiorul cu o cârpă umedă și uscați înainte de a reporni.

Care este capacitatea de congelare a GS54NVWE0N ?

Capacitatea de congelare este de aproximativ 24 kg de alimente proaspete în 24 de ore, conform standardelor. Aceasta poate varia în funcție de utilizare.

Cum să reglați temperatura congelatorului Siemens GS54NVWE0N ?

Temperatura se reglează prin panoul de comandă din fața aparatului. Temperatura recomandată este de -18°C. Folosiți tastele + sau - pentru a ajusta.

Ce să faceți dacă congelatorul nu mai răcește suficient ?

Verificați mai întâi că aparatul este bine conectat și că siguranța nu a sărit. Asigurați-vă că ușa se închide corect și că garnitura nu este deteriorată. Curățați condensatoarele din spate dacă sunt murdare. Dacă problema persistă, contactați serviciul post-vânzare.

Cum să înlocuiți iluminarea LED a GS54NVWE0N ?

Deconectați aparatul, deschideți ușa și scoateți echipamentele interioare superioare. Deplasați iluminarea LED spre stânga pentru a deconecta conexiunea electrică, apoi eliberați cârligele și scoateți modulul. Montați noul modul în ordine inversă. Atenție: deconectați cu cel puțin 60 de secunde înainte.

Cum să schimbați mânerul ușii congelatorului ?

Scoateți capacele șuruburilor, deșurubați cele două șuruburi Torx TX20, apoi scoateți mânerul. Pentru montaj, urmați ordinea inversă. Asigurați-vă că aparatul este deconectat și ușa deschisă.

Congelatorul face un zgomot neobișnuit, ce să fac ?

Zgomotele pot proveni de la compresor, ventilatoare sau dilatarea materialelor. Verificați dacă aparatul este nivelat și nu este în contact cu un mobilier. Dacă zgomotul persistă, consultați manualul sau un profesionist.

Cum să curățați interiorul congelatorului Siemens GS54NVWE0N ?

Deconectați aparatul și scoateți alimentele. Folosiți o cârpă moale îmbibată în apă călduță și detergent delicat. Clătiți și uscați. Nu folosiți niciodată detergenți abrazivi sau substanțe chimice agresive.

De unde pot descărca manualul complet al GS54NVWE0N ?

Manualul complet este disponibil gratuit în format PDF pe site-uri precum notice-facile.com. De asemenea, îl puteți solicita direct online. Conține 543 de pagini cu instrucțiuni detaliate de reparație.

MANUAL DE UTILIZARE GS54NVWE0N SIEMENS

Indicii pentru reparații - Congelator

Referitor la acest document. 410

1.1 Informații importante 410

1.1.1 Aplicabilitatea 410

1.2 Explicația simbolurilor 410

1.2.1 Nivelurile de pericol.. 410 1.2.2 Simbolurile de pericol 410 1.2.3 Structura avertizărilor 411 1.2.4 Simbolurile generale 411

Siguranța 412

2.1 Instrucțiuni generale de siguranță 412 2.1.1 Toate aparatele electrocasnice 412

Instrumente similare utile 413

Repararea 414

4.1 Înlocuirea garniturii ușii 414

4.1.1 Demontarea garniturii ușii 414 4.1.2 Montarea garniturii ușii 414

4.2 Înlocuirea mânerului ușii 417

4.2.1 Demontarea mânerului ușii 417 4.2.2 Montarea mânerului ușii 417

4.7 Repoziționarea raftului 427

4.7.1 Demontarea raftului 427 4.7.2 Montarea raftului 427

4.8 Repoziționarea containerului pentru alimente înghețate 428

4.8.1 Demontarea containerului pentru alimente înghețate 428 4.8.2 Montarea containerului pentru alimente înghețate 428

4.9 Repoziționarea recipientului pentru cuburi de gheață 429

4.9.1 Demontarea recipientului pentru cuburi de gheață 429 4.9.2 Montarea recipientului pentru cuburi de gheață 429

4.10 Înlocuirea lămpii LED de sus 430

4.10.1 Demontarea lămpii LED 430 4.10.2 Montarea lămpii LED de sus 431

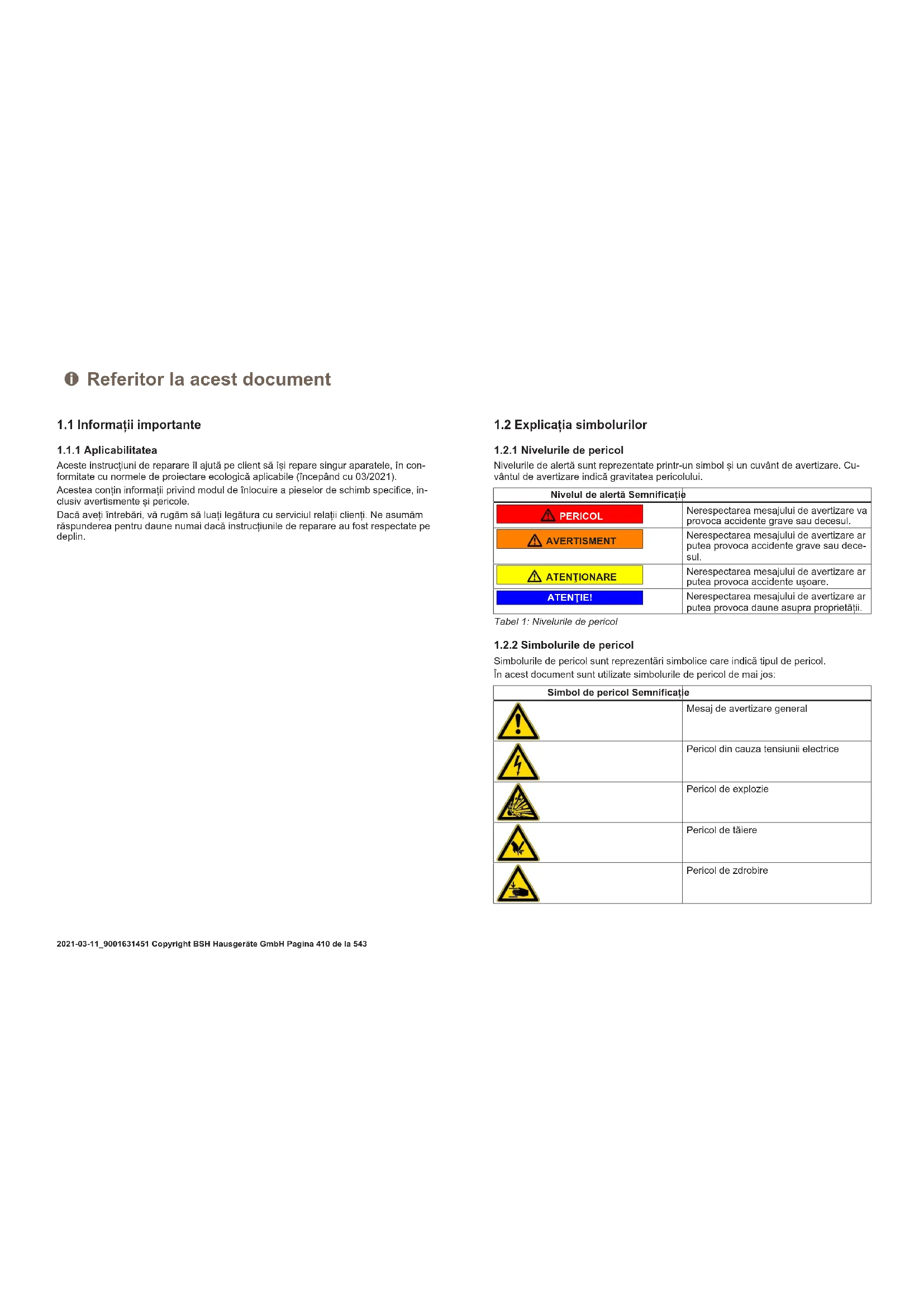

Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea conțin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertizări și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul de relații cu clienții. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cuvântul de avertizare indică gravitatea pericolului.

Nivelul de alerta Semnificatie
PERICOL	Nerespectarea mesajului de averizare va provoca accidente grave Sau decesul.
VERTISMENT	Nerespectarea mesajului de averizare ar putea provoca accidente grave Sau decesul.
ATTENTIONARE	Nerespectarea mesajului de averizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de averizare ar putea provoca daune asupra proprietăti.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
!	Mesaj de averizare general
	Pericol din cauza tensiunii electrice
	Pericol deexplozie
	Pericol de tãiere
	Pericol de zdrobire

Referitor la acest document

Simbol de pericol Semnificatie
	Pericol din cauza suprafetelor fierbinti
	Pericol din cauza câmpului magnetic pu-temic
	Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertizărilor

Avertizările din acest document au un aspect și o structură standard.

PERICOL Tipul Şi sursa pericolulul! Consecinte pele posibie ale ignorārii pericolului/avertismentul. Māsun Şi interdictül pentru prevenirea pericolulul.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

PERICOL Pericol de electrocutare din cauza pieselor sub tensiune! Deces prin electrocutare • Deconectaşi aparatele de la sursa de alimentare cu tensiune cu cel putin 60 de secunde înte de a incepe reparatile.

În acest document sunt utilizate simbolurile generale de mai jos.

Simbol general Semnificatie
i	Identificare una recomandari speciale (text è/sau grafică)
o	Identificare una recomandari simple (numai text)

Simbol general Semnificatie
	Identificare unui link spre un videoclip in-structiv
	Identificare sculelor necessities
	Identificare conditiilor preliminare nece-sare
	Identificare unei stãrì (dacâ..., apoi...)
	Identificare unui rezultat
[Pornire]Identificare unai taste sau a unui buton
[00123456] Identificare unui numár de série
Slare Identificare unui text/unei ferestre afișate(pe ecranul aparatului)

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparație, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

Pericol pentru siguranța/funcționarea aparatului! Utilizați numai piese de schimb originale. Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)! - Nu atingeți modulele, inclusiv conexiunile și căile conductorilor.

Desemnare Detali li Imagini
Material textile de protecţie [00342013]	60 cm x 50 cm
Şurubelniţă Phillips PH2
Cap torx TX20 [00340865]	6,3 mm (1/4")
Şurubelniţă plată Lamâ de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]

1. Îndepărtați garnitura ușii din canelura colțurilor din dreapta și stânga.

1. Demontați garnitura ușii din canelură.

Garnitura ușii este demontată.

4.1.2 Montarea garniturii ușii

i	Grosimea garniturii neo a usii poate fi uşor diferitera fată de grosimea garni-turi vechi a usii. Acest lucru nu va afecta comportamentul de inchidere Şİ-functionarea pe termen lung.
i	Dacă aparatul dumneavoastră are balamale reglabile sau accesori pen-tru balamale, puteti optimiza comportamentul de inchidere in consecță.
i	Orificiile de mici dimensionali practicate in garnitura usii au rol functional(sunt necessare pentru ventilatie). Ele nu sunt defe cate ale produsului.

Repararea

1. Verificați canalul pentru montarea garniturii și asigurați-vă că nu prezintă defecte.

1. Dacă canalul pentru montarea garniturii prezintă defecte, este deteriorat. Contactați departamentul de service pentru clienți.

O deformare ușoară a garniturii ușii este normală și nu afectează funcționarea acesteia. Se recomandă să îndreptați garnitura ușii înainte de a o introduce în aparat.

Încălziți garnitura ușii cu un uscător de păr sau cu apă fierbinte și remodelați-o cu mâna.

1. Împingeți colțurile de sus și de jos ale garniturii în canelură.

Repararea

1. Apăsați întreaga garnitură în canelură, pas cu pas.

Garnitura ușii este montată.

4.2 Înlocuirea balamalei ușii

Scule speciale:

Aparatul este deconectat de la sursa de energie electrică. Ușa este închisă.

4.2.1 Demontarea mânerului ușii

1. Demontați două capace de șuruburi (1).
2. Deșurubați două șuruburi (2).
3. Demontați mânerul ușii (3).

Mânerul ușii este demontat.

4.2.2 Montarea mânerului ușii

Easy opening handle este demontat.

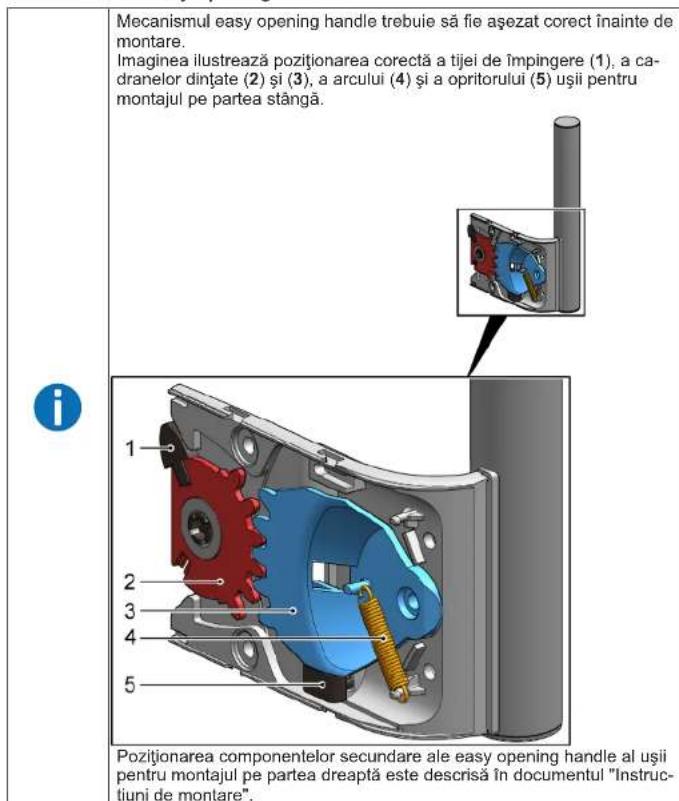

4.3.2 Montarea easy opening handle

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Înlocuirea balamalei de sus a ușii

Scule speciale:

Cap torx TX20 6,3 mm (1/4") [00340865]

AVERTISMENT

Aparate grele, masive!

Accidentarea spatelui și leziuni musculare

Operația de demontare a ușii aparatului trebuie efectuată numai de specialiști instruiți. Pentru deplasarea aparatului sunt necesare două persoane. Utilizați numai instrumente și echipamente adecvate.

ATENȚIONARE

Marginea ascuțită!

Ranire prin tăiere

Purtați mănuși de protecție.

AVERTISMENT

Alunecarea aparatelor înclinate!

Fracturi/zdrobiri

Fixați aparatele împotriva alunecării.

ATENȚIONARE

Pericol din cauza pieselor care cad pentru că șuruburile sunt slabe.

te!

Accidente din cauza pieselor care cad.

Fixați componenta împotriva căderii.

ATENȚIE!

Pericol din cauza pieselor care cad pentru că șuruburile sunt slabe.

te!

Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.

partea de jos.

Fixați componenta împotriva căderii.

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Fitingurile interioare ale aparatului sunt demontate.

4.4.1 Demontarea balamalei ușii

Repararea

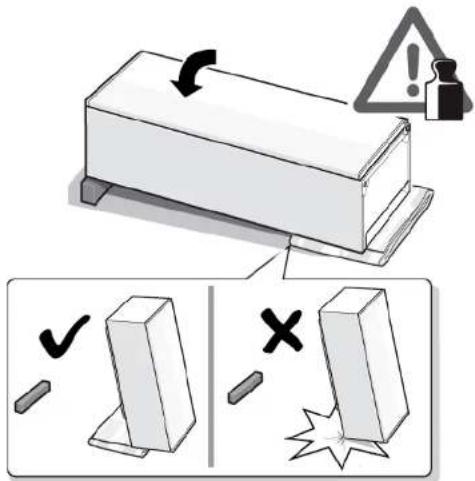

1. Așezați aparatul pe spate.

2.1. Apăsați capacul balamalei de sus pe ambele părți laterale (1).

• Operațiunea de demontare a ușii aparatului trebuie efectuată numai de specialiști instruiți. Pentru deplasarea aparatului sunt necesare două persoane.

Utilizați numai instrumente și echipamente adecvate.

ATENȚIONARE

Marginea ascuțită!

Rănire prin tăiere

Purtați mănuși de protecție.

AVERTISMENT

Alunecarea aparatelor înclinate!

Fracturi/zdrobiri

Fixați aparatele împotriva alunecării.

ATENȚIONARE

Pericol din cauza pieselor care cad pentru că șuruburile sunt slabe!

Accidente din cauza pieselor care cad.

Accidente din cauza pieselor care cad.

Fixati componenta impotriva caderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru ca suruburile sunt slabe!

te!

Deteriorarea alterotiesale aparatului iau ase clientului, de exemplu, partej dos.

Fixati componenta impotriva caderii.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune! Pericol de moarte prin electrocutare in cazul unei reparatii necorespunzatoare.

• Componentele electrice trebuie reparate de catre electricieni calificati.
• Dupa reparatie, este obligatorie efectuarea unei verificari de siguranta conform cu VDE 0701 sau cu reglementarile nationale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

ces prin electrocutare. Deconectati aparatele de la sursa de alimentare cu tensiune cu cel putin 60 de secunde inainte de a incepe reparatiile.

Cerinta:

Aparatul este deconectat de la sursa de energie electrica. Fitingurile interioare ale aparatului sunt demontate.

Repararea

4.5.1 Demontarea balamalei ușii

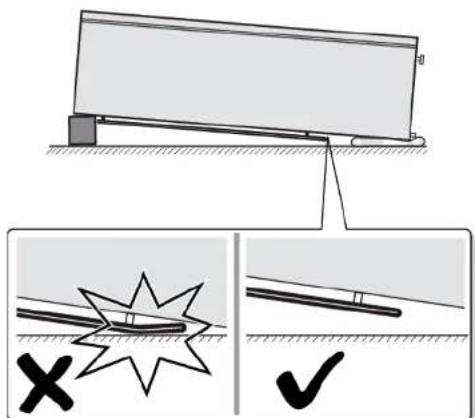

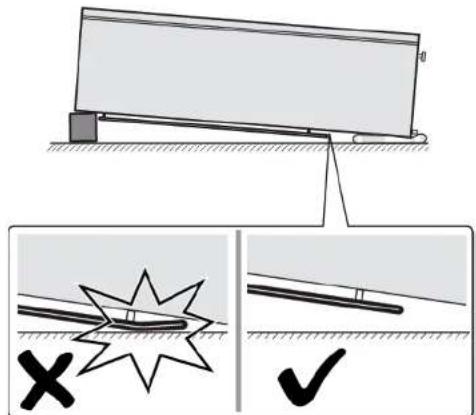

1. Așezați aparatul pe spate.

Repararea

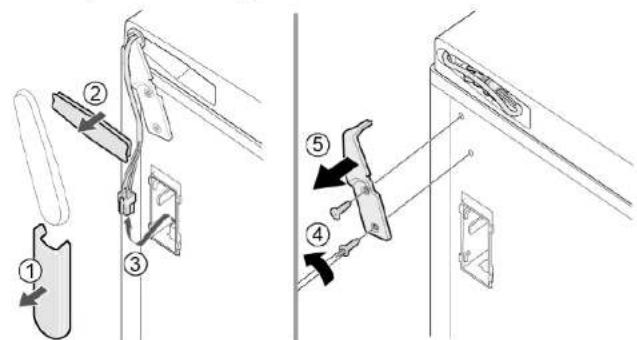

1. Apăsați capacul balamalei de sus pe ambele părți laterale (1). 2. Îndepărtați capacul balamalei de sus (2). 3. Demontați capacul balamalei de sus (3).

1. Demontați capacul cutiei de cabluri (1). 2. Demontați protecția cablurilor (2). 3. Deconectați conexiunea electrică (3). 4. Deșurubați două șuruburi (4). 5. Demontați balamaua de sus (5).

Operația de demontare a ușii aparatului trebuie efectuată numai de specialiști instruiți. Pentru deplasarea aparatului sunt necesare două persoane. Utilizați numai instrumente și echipamente adecvate.

ATENȚIONARE

Marginea ascuțită!

Rănire prin tăiere

Purtați mănuși de protecție.

AVERTISMENT

Alunecarea aparatelor înclinate!

Fracturi/zdrobiri

Fixați aparatele împotriva alunecării.

ATENȚIONARE

Pericol din cauza pieselor care cad pentru că șuruburile sunt slabe!

Accidente din cauza pieselor care cad.

Fixați componenta împotriva căderii.

ATENȚIE!

Pericol din cauza pieselor care cad pentru că șuruburile sunt slabe!

Pericol din cauza pieselor care cad pentru că șuruburile sunt slabe

Fixați componenta împotriva căderii.

Deteriorarea alterării aparatului iau ase clientului, de exemplu partea de jos.

Aparatul este deconectat de la sursa de energie electrică. Fitingurile interioare ale aparatului sunt demontate.

Aparatul este așezat pe spate. Balamaua de sus este demontată. → 422

Aparatul este deconectat de la sursa de energie electrică. Fitingurile interioare ale aparatului sunt demontate.

Aparatul este așezat pe spate. Balamaua de sus este demontată. → 422

2.1. Deșurubați șurubul (1).

1. Rotiți și scoateți balamaua de sus (2).
2. Demontați balamaua de jos (3).

Balamaua de jos este demontată.

Repararea

4.6.2 Montarea balamalei de jos a ușii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.7 Repoziționarea raftului

Cerință: Ușa este închisă

4.7.1 Demontarea raftului

Scoateți raftul.

Raftul este demontat.

4.7.2 Montarea raftului

4.8 Repoziționarea containerului pentru alimente înghețate

Cerință: Ușa este deschisă.

4.8.1 Demontarea containerului pentru alimente înghețate

1. Extrageți complet containerul pentru alimente înghețate (1). 2. Scoateți containerul pentru alimente înghețate (2).

● Containerul pentru alimente înghețate este demontat.

4.8.2 Montarea containerului pentru alimente înghețate

4.9 Repoziționarea recipientului pentru cuburi de gheață

Cerință: Ușa este deschisă.

4.9.1 Demontarea recipientului pentru cuburi de gheață

1. Extrageți containerul pentru alimente înghețate cu recipientul pentru cuburi de gheață (1).
2. Decuplați cârligele (2).
3. Demontați recipientul pentru cuburi de gheață (3).

Recipientul pentru cuburi de gheață este demontat.

4.9.2 Montarea recipientului pentru cuburi de gheață

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.10 Înlocuirea lămpii LED de sus

Scule speciale:

Șurubelniță plată, lamă de 2,4 mm x 0,4 mm x 60 mm, din kitul [00341820]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere. Aceste lămpi pot fi înlocuite numai de către departamentul de service pentru clienți sau de către tehnicieni autorizați!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare în cazul unei reparații necorespunzătoare

• Componentele electrice trebuie reparate de către electricieni calificați.
• După reparație, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

• Deconectați aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

ATENȚIONARE

Marginea ascuțită!

Ranire prin taiere

Purtati manusi de protectie.

Cerinta:

Aparatul este deconectat de la sursa de energie electrica. Usa este deschisa. Fitingurile interioare din partea de sus sunt demontate.

4.10.1 Demontarea lampii LED

1. Deplasati lampa LED spre stanga.

Conexiunea electrica a lampii LED este deconectata.

2. Decuplati carligele lampii LED.

Repararea

1. Demontati lampa LED deplasand-o in fata.

Lampa LED este demontata.

4.10.2 Montarea lampii LED de sus
