GS54NVWE0N - Mrazák SIEMENS - Bezplatný návod k obsluze

Značka	Siemens
Model	GS54NVWE0N
Typ produktu	Mraznička skříňová
Klimatická třída	SN-T (od 10°C do 43°C)
Mrazicí výkon	Přibližně 24 kg/24h
Čistý objem celkem	Přibližně 250 L
Rozměry (V x Š x H)	185 cm x 60 cm x 65 cm
Hmotnost netto	Přibližně 70 kg
Elektrické napájení	220-240 V, 50 Hz
Energetická třída	E (podle nařízení EU 2019/2016)
Roční spotřeba	Přibližně 280 kWh/rok
Hlučnost	38 dB (A)
Hlavní funkce	Mražení, výroba kostek ledu, vnitřní LED osvětlení
Vnitřní osvětlení	LED, vyměnitelné
Výroba ledu	Ano, zásobník na led
Údržba a čištění	Doporučené ruční odmrazování, čištění interiéru vlažnou vodou
Bezpečnost	Před opravou odpojit od sítě, nosit rukavice, dodržovat pokyny
Náhradní díly a opravitelnost	Těsnění dveří, rukojeť, panty, police, zásobník, výrobník ledu, LED osvětlení – vyměnitelné uživatelem
Index opravitelnosti	8,0/10 (podle hodnocení uživatele)
Návod k dispozici	PDF zdarma, 543 stran, vícejazyčný

Často kladené otázky - GS54NVWE0N SIEMENS

Jak vyměnit těsnění dveří mrazničky Siemens GS54NVWE0N?

Pro výměnu těsnění dveří nejprve odstraňte staré těsnění vytažením z drážky. Poté nové těsnění zahřejte, aby se tvarovalo, a postupně jej vkládejte do drážky, začněte od rohů. Ujistěte se, že drážka není poškozená. Další podrobnosti najdete v návodu.

Jak odmrazit mrazničku Siemens GS54NVWE0N?

Pro odmrazení odpojte spotřebič a vyjměte všechny potraviny. Nechte dveře otevřené, aby led roztál. Nepoužívejte ostré předměty k odstranění ledu. Vyčistěte vnitřek vlhkým hadříkem a osušte před opětovným zapnutím.

Jaký je mrazicí výkon modelu GS54NVWE0N?

Mrazicí výkon je přibližně 24 kg čerstvých potravin za 24 hodin, v souladu s normami. Může se lišit podle použití.

Jak nastavit teplotu mrazničky Siemens GS54NVWE0N?

Teplota se nastavuje pomocí ovládacího panelu na přední straně spotřebiče. Doporučená teplota je -18 °C. K úpravě použijte tlačítka + nebo -.

Co dělat, když mraznička již dostatečně nechladí?

Nejprve zkontrolujte, zda je spotřebič řádně připojen a zda nedošlo k přepálení pojistky. Ujistěte se, že dveře správně zavírají a že těsnění není poškozené. Vyčistěte zadní kondenzátory, pokud jsou znečištěné. Pokud problém přetrvává, kontaktujte zákaznický servis.

Jak vyměnit LED osvětlení modelu GS54NVWE0N?

Odpojte spotřebič, otevřete dveře a odstraňte horní vnitřní vybavení. Posuňte LED osvětlení doleva pro odpojení elektrického připojení, poté uvolněte háčky a vyjměte modul. Nový namontujte v opačném pořadí. Pozor: před demontáží odpojte na nejméně 60 sekund.

Jak vyměnit rukojeť dveří mrazničky?

Odstraňte krytky šroubů, odšroubujte dva šrouby Torx TX20 a poté sejměte rukojeť. Při montáži postupujte v opačném pořadí. Ujistěte se, že je spotřebič odpojený a dveře otevřené.

Mraznička vydává neobvyklý hluk, co dělat?

Hluk může pocházet z kompresoru, ventilátorů nebo dilatace materiálů. Zkontrolujte, zda je spotřebič v rovině a zda se nedotýká nábytku. Pokud hluk přetrvává, konzultujte návod nebo odborníka.

Jak vyčistit vnitřek mrazničky Siemens GS54NVWE0N?

Odpojte spotřebič a vyjměte potraviny. Použijte měkký hadřík navlhčený vlažnou vodou a jemným čisticím prostředkem. Opláchněte a osušte. Nikdy nepoužívejte abrazivní čističe ani agresivní chemikálie.

Kde si mohu stáhnout kompletní návod k modelu GS54NVWE0N?

Kompletní návod je k dispozici zdarma ve formátu PDF na stránkách jako notice-facile.com. Můžete si ho také vyžádat přímo online. Obsahuje 543 stran s podrobnými pokyny k opravě.

NÁVOD K OBSLUZE GS54NVWE0N SIEMENS

Poznámky k opravě - Mraznička

1 O toto dokumentu 48

1.1 Dulezite informace 48

1.1.1 Ucel 48
1.2 Vysvětlení symbolù 48
1.2.1 Uroven nebezpeci 48
1.2.2 Symboly nebezpeci 48
1.2.3 Struktura vystrah. 49
1.2.4 Obecne symbol 49

Bezpečnost. 50

2.1 Vseobecne bezpecnostnifPokyny 50

2.1.1 Vsechny domaci spotbrebice 50

Nastroje a pomucky 51

Oprava. 52

4.1 Vymena tesheni dvirek 52

4.1.1 Vyjmuti tsesneni dvitek 52
4.1.2 Montaz tésnén dvlfek 52

4.2 Vymena madla dvifek 55

4.2.1 Vyjmutl madla dvifek 55
4.2.2 Montaz madla dvirek 55

4.4.1 Odstraneni zavesu dvirek 57
4.4.2 Montáz závesu dvírek 59

4.5 Vymena horniho zavesu dvirek (dvirka sukazatelem) 60

4.5.1 Odstraneni zavesu dvirek 61
4.5.2 Montaz zavesu dvirek 62

4.6 Vymena dolnlo hozavesu dvftek 63

4.6.1 Vymena dolniho zavesu dvifek 63
4.6.2 Montaz spodniho zavesu dvirek 64

4.7 Vymena odkladaci plochy 65

4.7.1 Vyjmuti odkladaci plochy 65
4.7.2 Montáz odkladaci plochy 65

4.8 Vymena zasobniku nazmrazené potraviny 66

4.8.1 Vyjmuti zasobniku nazmrazené potraviny 66
4.8.2 Montaz zasobniku nazmrazené potraviny 66

4.9 VymenaVyrobniku ledu 67

4.9.1 Vyjmuti vyrobniku ledu 67
4.9.2 Montaz vyrobniku ledu 67

4.10 Vymena LED horniho osvetleni 68

4.10.1 Vyjmuti LED osvétleni 68
4.10.2 Montaz horniho LED osvétleni 69

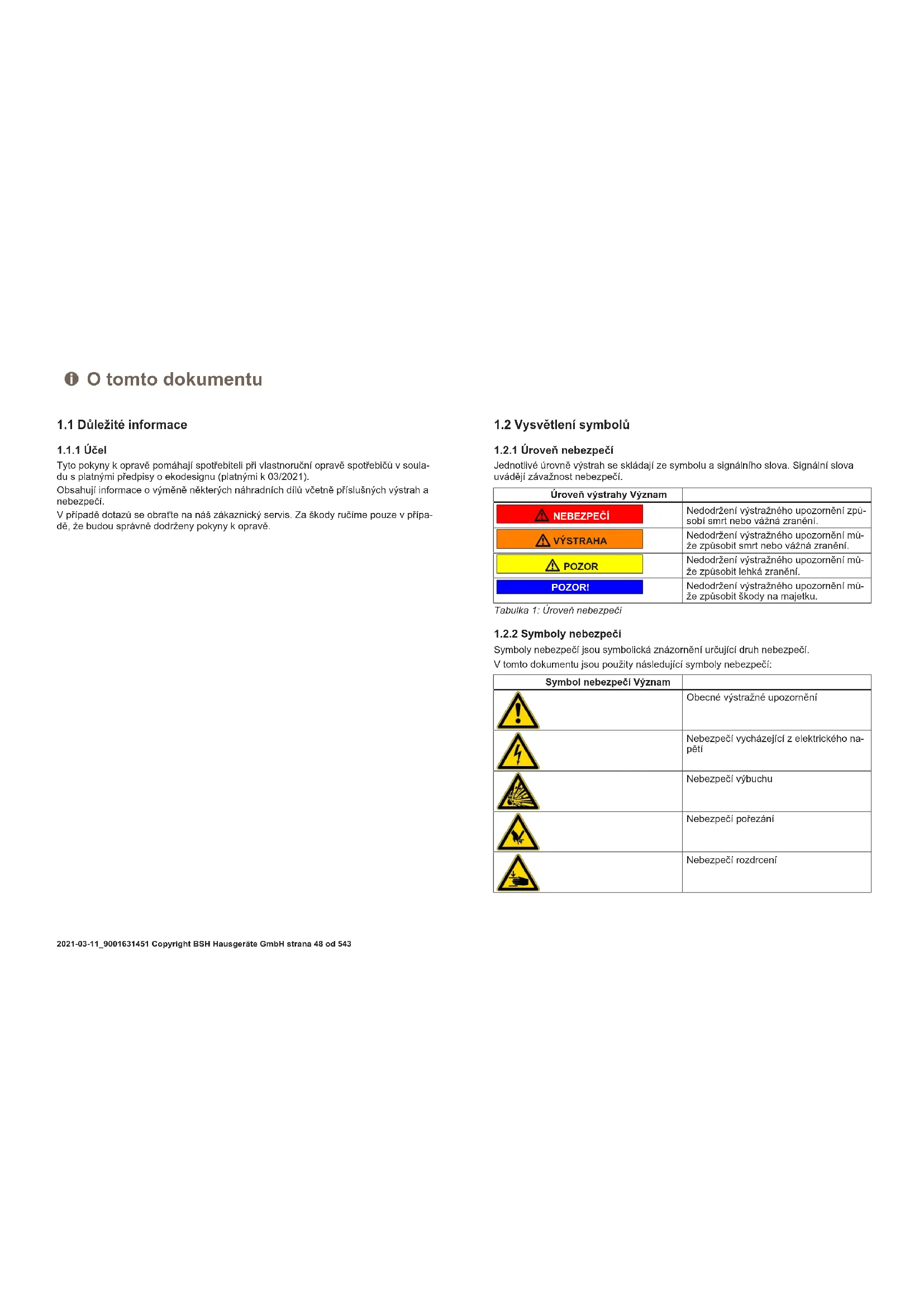

O tomto dokumentu

1.1 Dulezite informace

1.1.1 Ucel

TytoPokynykopravpomahajspotbrebiti privlastnoruciopravspotbrebiu v souladus platnymipredispysokodesignu (platnymi k 03/2021).

Obsahuji informace o vymene nekterych nahradnich dilu vctne prisluynych vystrah a nebezpeci.

V pripadé dotazu se obratte na nās zákaznicky servis. Za skody rucime pouze v pripadé, ze budou správné dodrženyPokyny k opravě.

1.2 Vysvétlení symbolú

1.2.1 Uroven nebezpeci

Jednotlivo urovné vystrah se skladaji ze symbola a signalinho slova. Signalin slova uvadeji závažnost nebezpeči.

Ürovn yvstrahy Vyznam
NEBEZPEČI	Nedodrženi yvstražného upozorněni zpú-sobí smrt nebo vázné zraněni.
VYSTRAHA	Nedodrženi yvstražného upozorněni mu-že zpúsobit smrt nebo vázné zraněni.
POZOR	Nedodrženi yvstražného upozorněni mu-že zpúsobit lehák zraněni.
POZOR!	Nedodrženi yvstražného upozorněni mu-že zpúsobit škody na majelku.

Tabulka 1: Uroven nebezpeci

1.2.2 Symboly nebezpeci

Symboly nebezpeci jsou symbolicka znazorneni urcujici druh nebezpeci

V tomt dokumentu jsou pouzity nasledujici symbolo nebezpeci:

Symbol nebezpeci Význam
	Obecné vystraźne upozorněni
	Nebezpeci vycházejtíc z elektrického na-pétí
	Nebezpeci výbuchu
	Nebezpeci põezání
	Nebezpeci Rozdrcení

O tomto dokumentu

Symbol nebezpeći Význam
	Nebezpećí spojené s horkymi povrchy
	Nebezpećí vycházejici ze silného elektromagnetického pole
	Nebezpećí z neionizujicího zářeni

Tabulka 2: Symboly nebezpeci

1.2.3 Struktura vystrah

Vystrahy pouzite v toto dokumentu maj standardizovany vzhled a strukturu.

Nasledujicj pflklad ukazije vystruh, ktera varjupe prd zasaheim elektrickym proudem piti dokyu dilu pod prudem. Je uvedeno opatfeni pro zabraneni rizika.

1.2.4 Obecne symboly

V toto dokumentu jsou pouzity nasledujici obecne symboly:

Obecný symbol Význam
i	Uvedeni zvlástního tipu (text nebo grafické vyjädfeni)
j	Uvedeni Jednoduchého tipu (pouze text)
	Uvedeni odkazu k videonávodu

Obecný symbol Význam
	Uvedeni požadovaných nastrojù
	Uvedeni požadovaných podmlnek
	Uvedeni podmíky (když, pak atd.)
	Uvedeni vysledku
[Start] Uvedeni klávesy nebo tlačitka
[00123456] Uvedeni Čísla materíálu
Status Uvedeni zobrazeného texlu / okna (naukazateli spotřebiće)

Tabulka 3: Obecné symboIy

Bezpečnost

2.1 Vseobecne bezpečnostníPokyny

2.1.1 Vsechny domáci spotřebrane

Nebezpeci urazu elektrickym proudem pfi dotyku dlu pod proudem!

Chyby pri oprave elektrickych soucasti mohou vest k urazu elektrickym proudem!
- Odpoje spotfebic ze site alespon 60 sekund prd zahajenim praci.
- Po opravě nechte provest bezpečnostnízkoušku podle VDE 0701 nebo spečifický predpisù dané zěme.

Nebezpeci poraneni o ostre hrany!

Pouzivejte ochranné rukavice.

Nebezpeci rozdrceni bēhem opravy, udžby, odstraněni zavad a servisu tězkymi a pohyblivými součastmi

Pouzivejte bezpecnostn obuv.
Zajistete tězké současti préd pádem.
Nesahejte na pohyblive soucasti.

Nebezpeci z hlediska bezpečnosti / funkce spotřebrane!

• Používejte pouze origináni nahradní dily.
  Nebezpeči poskození elektrostatisty citlivych současti (elektrostatický vyboj)!
  Nedotykejtesmodulu,vctnepripojakvodicu.

Nastroje a pomücky

Oznaceni Detaily Smíky
Ochranná tkanina [00342013]	60 cm x 50 cm
Šroubovák Phillips PH2
Torx Bit TX20 [00340865]	6.3 mm (1/4")
Plochý šroubovák Čepel 2,4 mm x 0,4 mm x 60 mm, v sadě [00341820]	①

Požadavek:
Dvifka jsou otevrena.

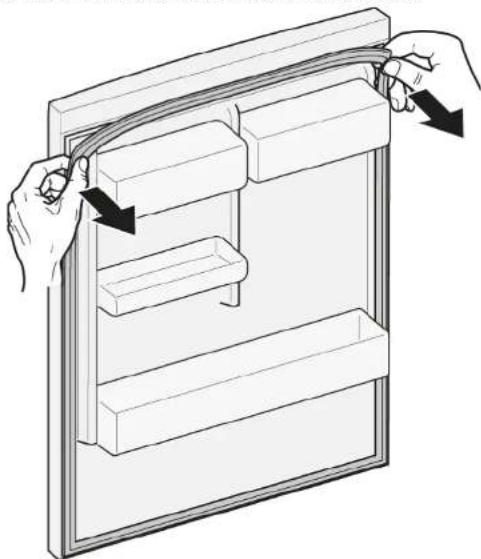

4.1.1 Vyjmuti tsesneni dvirek

1. Uvolnete téséné dvírek z drážky v pravém a levém rohu.

1. Vytihněte těsněni z dražky.

Tesneni dvirek je vyjmute.

1	Nové těsněni dvírek műze mit trochu jinou šířku než púvodní těsněni. Dověné dvírek ani dlouhodobá funkce tim nebudou ovlivnény.
1	Pokud má spotřebrić nastavitelné závěsy nebo nástavce závěsù, műzete dověné dvírek následné upravit.
1	Malé bočné olvory v těsněni dvírek jsou funkéri (slouží pro přívod vždu-chu). Nejsou vadou vyrobku.

Oprava

1. Zkontrolujte, zda neni poskozena drážka těsněné.

1. Pokud je drażka tśenéi poskozena, -kontaktujte zákaznicky servis.

3

Lehka deformace tsesnei dvirek je normaln a nemva liv na jeho
funkci. Pred vlozenim do spotfebiode doporuucjeme tsesn i narovnat.

Tésnéní zahréjte fénm nebo horkou vodou a manuálne upravte jeho tvar.

1. Zatlacte homia dolni rohy tsesneni do drazky.

Oprava

1. Postupné zallacte do dražky celé těsněni.

Tesneivirek je namontovane.

4.2.2 Montáz madla dvítek

Montáz provedte v opacné muleu.

Oprava

Sroubovak Phillips PH2
Požadavek:
Spotbreic je opdojeny od privodu elektrické energia.
Dvifka jsou otevrená.

4.3.1 Vyjmuti Easy opening handle

1. Odstrante kryt Easy opening handle (1).
2. Vysroubjte dva srouby (2).

Easy opening handle je odstranene.

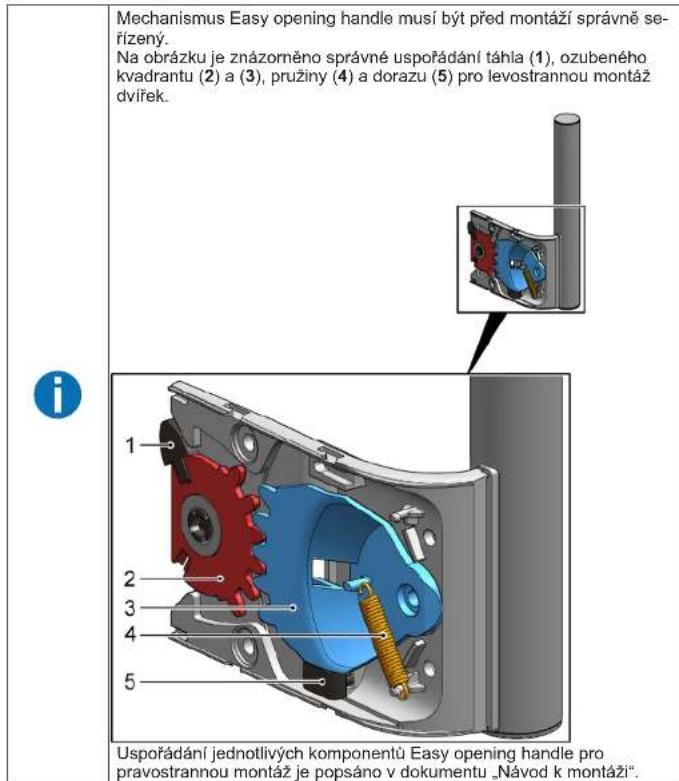

4.3.2 Montáz Easy opening handle

Montaz proved v opacnem sledu.

Oprava

4.4 Vymena horniho zavesu dvifek

SPECIAL NASTROJE:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Požadavek:

Spotbreic je opdojeny od prfovodu elektricke energia.
Vinití kováni spotřebie je odstraněno.

4.4.1 Odstraneni zavesu dvirek

Oprava

Horní záves dvířek je vyjmúty.

4.4.2 Montáz závesu dvírek

Montáz provede v opacné sledu.

Oprava

4.5 Vymena horniho zavesu dvirek (dvirka sukazelem)

Speziální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VYSTRAHA

Tezké, objemne spotbrebice!

Poranéni zad a svalu

• Odstranéni dvifek spotfebiče by měl provadět vyhradné školeny obornyk.
  Pro manipulaci se spotbrebcem isou nutnl dva lidé.
  Poujite pouze vchodne nastroje a zaifzenl.

POZOR

Ostre hrany!

Používeite ochranné rukayice.

VYSTRAHA

Sklouznuti naklonenych spotbrebič!

Zlomeniny / poraněni rozdrcením

Zajistete spotfebié proti sklouznutf.

POZOR

Nebezpeci padajicich dilu kvuli uvolnemy smrobum!

praneni padajicimi dily

Zajistete Jednotlive soucasti prd padem.

POZORI

Nebezpeci padajicich dilu kvuli uvolenyn smrobum!

Poskozenj jin'ych casti spotfebiene nebo prvku domacnosti zakaznka,

napr. podlavy.

Zajistete Jednotlivé soucasti préd pámem.

Požadavek:

Spotfebič je odpojený od prívodu elektrické energia.
Vinitni kovani spotbrebiče je odstraneno.

Oprava

4.5.1 Odstraneni zavesu dvirek

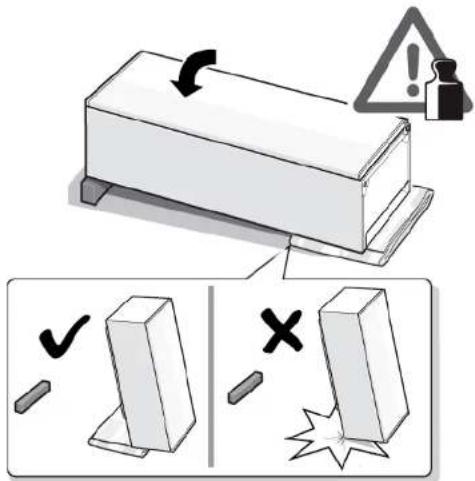

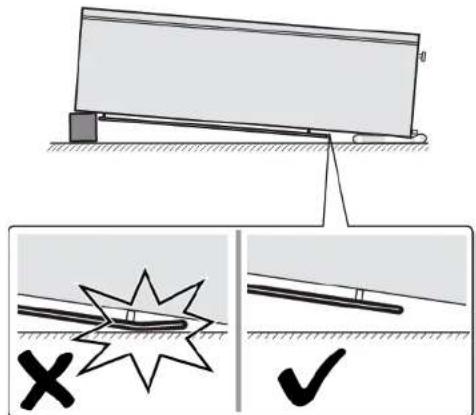

1. Položte spořěbič na zadní stranu.

Oprava

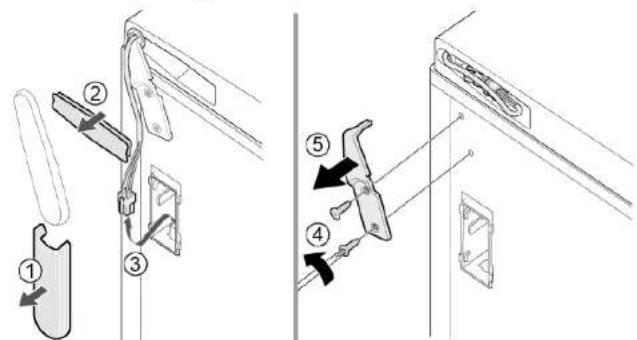

2.1. Na obou stranach stisknete kryt horniho zavesu (1).
2. Vysunte kryt hornlho zavesu (2).
3. Odstrahte kryt horniho zavesu (3).

3.1.Odstrahte krypt kabelové skfine (1). 2.Odstrahte ochranu kabelu (2).
3. Odpoje elektrické pripojeni (3).
4.Vysroubuite dva srouby (4).
5.Vyjmte horni zaves (5).

Hom záves dvifek je vyjmuty.

4.5.2 Montáz závesu dvírek

Montaž provedte v opacné muleu.

Oprava

4.6 Vymena dolnioho zavesu dvfek

Speziální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VYSTRAHA

Tezké, objemne spotfebcie!

Poranéni zad a svalu

• Odstranéni dvifek spotfebiče by měl provadět vyhradné školeny obornyk.
  Pro manipulaci se spotbrebcem isou nutnl dva lidé.
  Pouzijte pouze vchodne nastroje a zaifzenl.

POZOR

Ostre hrany!

Spotfebič je opdojený od prífvodu elektrické energia.
Vnitnikovani spotrebice je odstraneno.
Spotfebi cei na zadni strane.

Horní záves je vyjmuty. 60

4.6.1 Vymena dolniho zavesu dvirek

1. Odstrahte dvirka.

2.1.Vysroubujte srouby (1).

1. Vytočte spodni záves (2).
   3.Vyjmete spodnl zaves (3).

4.6.2 Montáz spodniho závesu dvirek

Montaz proved v opacnem sledu.

Oprava

4.7 Vymena odkladaci plochy

Požadavek:

Dvirika jsou otevretena.

4.7.1 Vyjmuti odkladaci plochy

Vytáhněte odkláDACi plochu.

Odkladyaci plocha je vyjmuto.

4.7.2 Montáz odkládaci plochy

Montáz provedte v opacné m sledu.

Oprava

4.8 Vymena zasobniku nazmrazené potraviny

Požadavek:
DviriKa jsou otevtena.

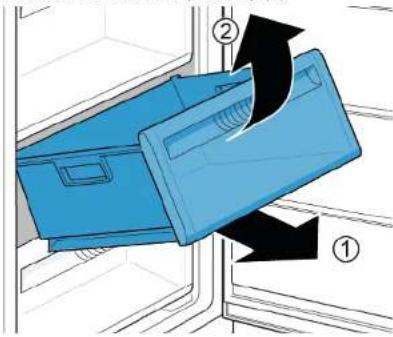

4.8.1 Vyjmuti zásobniku nazmrazené potraviny

1. Upné vytahnete zasobnik nazmrazené potraviny (1). 2.Vyjmte zasobnik nazmrazené potraviny (2).

Zasobnik nazmrazené potraviny je vyjmuty.

4.8.2 Montáz zásobníku nazmrazené potraviny

Montaz proved v opacnem sledu.

Oprava

4.9 Vymena vyrobniku ledu

Požadavek:
Dvifka jsou otevrena.

4.9.1 Vyjmuti vyrobniku ledu

1. Vytáhněte zásobnik nazmrazené potravy spolu s vyrobnikem ledu (1).
2. Uvolnete haky (2)
   3.VyjmteVyrobnik ledu (3).

Vyrobnik ledjevyjmuty.

4.9.2 Montáz výrobniku ledu

Montaz proved v opacnem sledu.

Oprava

4.10 Vymena LED hornho osvétleni

Spezialn nastroje:

Plochy sroubovak Cepel 2.4 mm x 0.4 mm x 60 mm, v sadé [00341820]

Váš spotřebie je vybaven bezudžbovym LED osvetlenim. Tato osvetleni smi byt opravena pouze zákaznickým servi opravěněny technikem!

NEBEZPEČI

Nebezpeci urazu elektrickym proudem pī dotyku dilu pod proudem! V pripadé neodborné opravy hrozi nebezpeci smrtelného urazu elektrickym proudem

Opravu elektrického zafizeni sm provadět jen kvalifikovaný elektrikár.
Po opravě nechte provosté bezpečnostníkoušku podle VDE 0701 nebo spezifikych předpisùd nanze Žem.

NEBEZPECI

Nebepezé irazu elektrický proudem pfl dotyku dlùp proudem Usmrcení elektrický proudem

• Odpojte spotfrebic od pfrivodu elektrickeho proudu alespn 60 sekund pfd zahajenim opravy.

POZOR

Ostré hryn! Nebezpěře zhynych poraněni

Pouziveje ochranné rukavice.

Požadavek:

Spotbrebi je odpojeny od privodu elektricke energia.
Dvifka jsou otevrená.
Homé vinití kováni je vyjmuto.

4.10.1 Vyjmuti LED osvětleni

1. Posunte LED osvétlení k leve strane.

Elektrické pripojeni LED osvětlení je odpojené.

1. Uvolněte haky LED osvetleni.

Oprava

1. Odstrante LED osvětěné jeho posunúím dopředu.

LED osvétlení je vyjmute.
4.10.2 Montáz horniho LED osvétlení
Montaz provedte v opacnem sledu.

Tip til reparation - Fryser

Om dette Dokument. 71

1.1 Vigtig information 71

1.1.1 Formal 71

Poznámky k opravém - Mraznička

O toto dokunte 433

1.1 Dolezite informacia 433

1.1.1 Ucel 433
1.2 Vysvetlenie symbolov 433
1.2.1 Urovne nebezpečenstva 433
1.2.2 Symbolo označujuce riziká 433
1.2.3 Struktura varovani 434
1.2.4 Vseobecne symbol 434

Bezpečnost 435

2.1 Vseobecne bezpechnostné poukyny 435

2.1.1 Vsetky domace spotrebice 435

Nastroje a pomocky 436

Oprava. 437

4.1 Vymena tesenia dvierok 437

4.1.1 Odoberanie tesenia dvierok 437
4.1.2 Montaz tesnenia dvierok 437


NEBEZPEČENSTVO Nebezpečenstvo Úrazu elektrickým prudom pri dotyku s Čast'am pod napatím! Umtie v dösledku zásahu elektrickým prudom Odpojte spotrebiće od elektrického zdroja aspoñ 60 sekünd pred začiatkom opráv.

1.2.4 Vseobecne symboly

V toto dokumente sa pouzivaju nasledujuce vseobecne symboly:

Vseob. symbol Význam
i	Označenie špecíánehoPokynu (textové a/alebo grafické)
i	Označenie jegnoduchéhoPokynu (len textové)

Vseob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovanych nastrojov
	Označenie požadovanych podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výslédku
[Spustenie] Označenie klávesu alebo tlacidla
[00123456] Označenie Čísla materiálu
Stav Označenie zobrazného textu/okna (na displeji spotrebíča)

Tabulka 3: Vseobecne symboly

Bezpečnost'

2.1 Vseobecne bezpecnostréPokyny

2.1.1 Vsetky domace spotrebice

Nebezpečenstvo urazu elektrický prudom pri dotyku s Čast'am pod napatim!

1. Vytilhniite tesnenie z drážky.

Pri montázi postupujte v opacnom poradi krokov demontáze.

Oprava

4.4 Vymena horného zavesu dveri

SPECIALNE nastroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

VAROVANIE

Tazke, objemne spotrebice!

Poranenie chrbta a svalov

Proces odoberania dvierok spotrebica by mal vykonavat' skoleny obdornki.
Na presunutie spotrebiča sa vyžadujü dve osoby.
Pouzite vchodne nastroje a vybavenie.

UPOZORNENIE

Ostré hrany!
Rezné poranenia
Noste ochranné rukavice.

VAROVANIE

Zosmyknutie naklonenych spotrebičov!
Zlomeniny/pomliażdenia
Zaistite spotrebice proti zoemyknutiu.

UPOZORNENIE

Riziko pádu dielov po uvolnéni skrutiek!
anenie padajucimi dielmi
Zaistite component protipadyu.

POZORI

Riziko pádu dielov po uvolnéni skrutiek!
Poskodenie inych casti spotrebica alebo domacnosti zakaznika, napr.
podlavy.
Zaistite component protipadu

Požiadavka:

Spotrebič je opdojený od elektrického napájania.
Tvarovsky z interiEr spotrebica su odobratae.

4.4.1 Odoberanie zavesu dvierok

Oprava

1. Spotrebic dajte na zadnu stranu.

1. 1. Na oboch stranach stlacte kryt hornoho zavesu (1).

Horny záves dvierok je odobrát.

Pri montázi postupujte v opacnom poradikrokov demontáze.

Oprava

4.5 Vymena horneho zavesu dvierok (dvierka s displejom)

Spezialne nastroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

VAROVANIE

Tzke, objemne spotreblie!

Poranenie chrbta a svalov

Proces odoberania dvierok spotrebica by mal vykonavat' skoleny obdornki.
Na presunutie spotrebiča sa vyžadujé dve osoby.

Elektrické diely ma opravovat kvalifikovny elektrikar.

• Po oprave zariajde vykonanie bezpeccnstnohe testu v sulade s nariadienl VDE 0701 alelo s miestnymi nariadienami.

NEBEZPECENSTVO

Nebepezene stvo urazu elektrickym prudom pri dotyku s CASTAMI pod napatim!

Umrtie y dosledku zasahu elektrickym prudom

• Odpojte spotrebic de elektrickeho zdroja aspon 60 sekund preda zaiclakom oprav.

Poziadavka:

Spotrebič je odpojený od elektrického napajania.
Tvarovsky z interiéru spotrebica su odobráté.

Oprava

4.5.1 Odoberanie zavesu dvierok

1. Spotrebič dajte na zadnu stranu.

2021-03-11_9001631451 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 446 z 543

Oprava

2.1. Na oboch stranach stlače kryt homého závesu (1).
2. Vytilahnite kryt horného závesu (2).
3. Odoberte kryt horného závesu (3).

3.1. Odoberte kryt priestoru na kable (1).
2. Odoberte ochranu kábla (2).
3. Odpjote elektrické priopojenie (3).
4. Odskrutkujte dve skrutky (4).
5. Odoberte horny zaves (5).

Hornyáves dvierok je odobratý.

Pri montázi postupujte v opacnom poradi krokov demontáze.

Oprava

Spodny záves je odobrát.

Oprava

• Pri montázi postupujte v opacnom poradí krokov demontáze.

Oprava

Pri montázi postupujte v opacnom poradí krokov demontáze.

Oprava

4.8 Vymena nadoby na zmrazené potraviny

Nádoba nazmrazené potraviny je odobrátá.

4.8.2 Montáz nádoby nazmrazené potraviny

Pri montázi postupujte v opacnom poradí krokov demontáze.

2021-03-11_9001631451 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 451 z 543

Oprava

4.9 Vymena vyrobnika fadu

Požiadavka:
Dvierka su otvorené.

4.9.1 Odobratie vyrobnika fadu

1. Üplne vytiahnite polikku s náobou nazmrazené potraviny spou s vyrobníkom fadu (1).
2. Uvolnite háčíky (2).
3. Odoberte vyrobnik fadu (3).

Vyrobnik fadu je odobraty.

Pri montázi postupujte v opacnom poradik krokov demontáze.

Oprava

4.10 Vymena horneho LED svetla

SPECIALNE nastroje:

Plochy skrutkova Čepel 2,4 mm x 0,4 mm x 60 mm, v sade [00341820]

Voyvahve vasho spotrebica je bezudrbove LED svetlo. Tieto svetla moze opravovat'len zakaznicky servis alebo technik!

NEBEZPEGENSTVO

Nebepezcensto urazu elektrickym prudom pri dotyku scast'am pod napatim! Ohrozenie zivota sposobene elektrickym zasahom v pripade nespravnje

Elektrické diely ma opravovat kvalifikovny elektrikár.

• Pograve zariajdte vykonanie bezpecehnostheo testu v sultade s nariadienm VDE 0701 alebo s miestnymi nariadieniami.

NEBEZPEGENSTVO

Nebezpcecnstvo urazu elektrickym prudom pri dotyku s ccastaml pod napatim!

Umttie v dosedledku zasaahu elektrickym prudom Odojte spotrebice od elektrickeho zdroja aspon 60 sekund pred zaiciatkom oprav.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

Noste ochranné rukayice.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Dvierka sù otvorené.
Horné tvarovky z interiéru su odobráté.

4.10.1 Odobratie LED osvetlenia

1. Posunte LED svetlo na favu stranu.

Elektrické pripojenie LED svetla je odpojené.

1. Uvolfnite haciky LED svetla.

Oprava

1. Presuite LED svetlo posunutim dopreu.

LED svetlo je odobratae.

4.10.2 Montázh horého LED svetla

Pri montázi postupujte v opacnom poradi krokov demontáze.

2021-03-11_9001631451 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 454 z 543

Zlomi kosti/zmečkanine

Aparate zašcitite pred zdrsvanjem.

Zlomi kosti/zmečkanine

Aparate zašcitite pred zdrsvanjem.

PREVIDNO

Zlomi kosti/zmečkanine

Aparate zašcitite pred zdrsvanjem.

PREVIDNO
