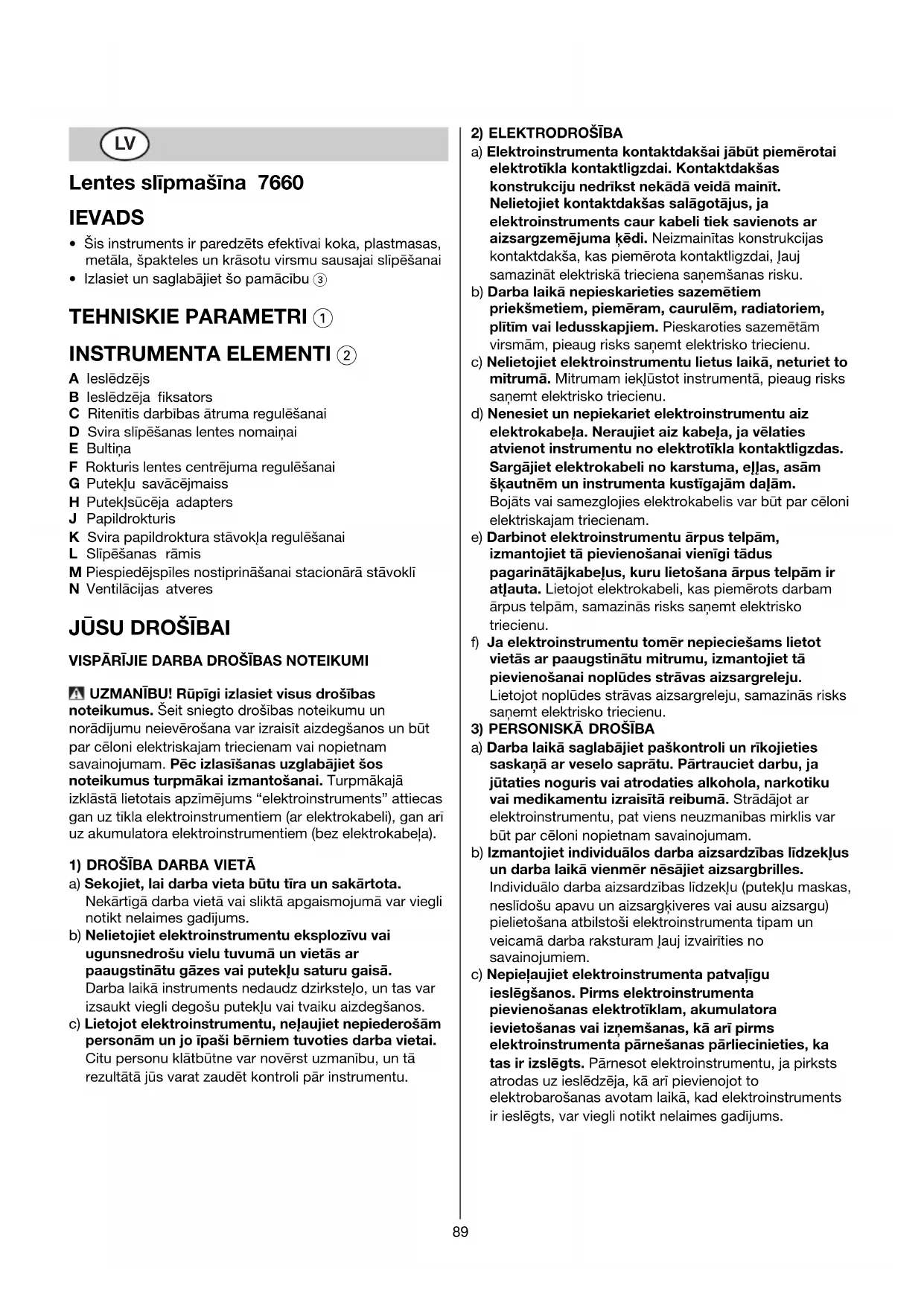

LIETOŠANAS INSTRUKCIJA 7660 MA SKIL

• Šis instruments ir paredzēts efektivai koka, plastmasas, metāla, špakteles un krāsotu virsmu sausajai slīpēšanai
• Izlasiet un saglabājiet šo pamācību ③

TEHNISKIE PARAMETRI ①

INSTRUMENTA ELEMENTI ②

A leslēdzējs
B leslēdzēja fiksators
C Ritenitis darbības ātruma regulēšanai
D Svira slīpēšanas lentes nomainai
E Bultina
F Rokturis lentes centrējuma regulēšanai
G Puteklu savācējmaiss
H Puteklsücēja adapters
J Papildrokturis
K Svira papildroktura stāvokļa regulēšanai
L Slipēšanas rāmis
M Piespiedējspīles nostiprināšanai stacionārā stāvoklī
N Ventilācijas atveres

JÜSU DROŠĪBAI

VISPĀRĪJIE DARBA DROŠĪBAS NOTEIKUMI

A UZMANIBU! Rūpīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai. Turpmākajā izklāstā lietotais apzīmējums “elektroinstruments” attiecas gan uz tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabeļa).

1) DROŠIBA DARBA VIETA

a) Sekojiet, lai darba vieta būtu tīra un sakārtota.
Nekārtīgā darba vietā vai sliktā apgaismojumā var viegli notikt nelaimes gadījums.
b) Nelietojiet elektroinstrumentu eksplozīvu vai ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļu saturu gaisā.
Darba laikā instruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
c) Lietojot elektroinstrumentu, neļaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vietai.
Citu personu klātbūtne var novērst uzmanību, un tā rezultātā jūs varat zaudēt kontroli pār instrumentu.

2) ELEKTRODROŠÍBA

a) Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas salāgotājus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma Ṣedī. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ħauj samazināt elektriskā trieciena saņemšanas risku.
b) Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
c) Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot instrumentā, pieaug risks sanemt elektrisko triecienu.
d) Nenesiet un nepiekariet elektroinstrumentu aiz elektrokabela. Neraujiet aiz kabela, ja vēlaties atvienot instrumentu no elektrotikla kontaktligzdas. Sargājiet elektrokabeli no karstuma, eļjas, asām šķautnēm un instrumenta kustīgajām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskajam triecienam.
e) Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi tādus pagarinātājkabelus, kuru lietošana ārpus telpām ir atļauta. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās risks saņemt elektrisko triecienu.
f) Ja elektroinstrumentu tomēr nepieciešams lietot vietās ar paaugstinātu mitrumu, izmantojiet tā pievienošanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.
a) Darba laikā saglabājiet paškontroli un rīkojieties saskaṇā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medikamentu izraisītā reibumā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
b) Izmantojiet individuālos darba aizsardzības līdzekļus un darba laikā vienmēr nēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ľauj izvairīties no savainojumiem.
c) Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.

3) PERSONISKĀ DROŠĪBA

d) Pirms instrumenta ieslēgšanas neaizmirstiet izņemt no tā regulējošos instrumentus vai skrūvjatslēgas.
Patronatslēga vai skrūvjatslēga, kas instrumenta ieslēgšanas brīdī nav izņemta no tā, var radīt savainojumu.
e) Strādājot ar elektroinstrumentu, ieturiet stingru stāju. Darba laikā vienmēr saglabājiet līdzsvaru un centieties nepaslīdēt. Tas atvieglos instrumenta vadību neparedzētās situācijās.
f) Izvēlieties darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet matus, apgērbu un aizsargcimdus instrumenta kustīgajām daļām. Valīgas drēbes, rotaslietas un gari mati var iekerties instrumenta kustīgajās daļās.
g) Ja elektroinstrumenta konstrukcija Ĉauj tam pievienot ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, sekojiet, lai tā tiktu pievienota elektroinstrumentam un pareizi darbotos. Pielietojot putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās to kaitīgā ietekme uz strādājošās personas veselību.
4) ELEKTROINSTRUMENTU LIETOŠANA UN APKOPE
a) Nepārslogojiet elektroinstrumentu. Katram darbam izvēlieties piemērotu instrumentu. Elektroinstruments darbosies labāk un drošāk pie nominālās slodzes.
b) Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt.
c) Pirms elektroinstrumenta apkopes, regulēšanas vai darbinstrumenta nomaiņas atvienojiet tā kontaktdakšu no barojošā elektrotikla vai izņemiet no tā akumulatoru. Šādi iespējams samazināt elektroinstrumenta nejaušas ieslēgšanās risku.
d) Elektroinstrumentu, kas netiek darbināts, uzglabājiet piemērotā vietā, kur tas nav sasniedzams bērniem un personām, kuras neprot rīkoties ar instrumentu. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
e) Rūpīgi veiciet elektroinstrumenta apkalpošanu. Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem un nav iespīlētas, vai kāda no daļām nav salauzta vai bojāta, vai katra no tām pareizi funkcionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas tiktu savlaicīgi nomainītas vai remontētas pilnvarotā remontu darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
f) Savlaicīgi notīriet un uzasiniet griezošos darbinstrumentus. Rūpīgi kopti instrumenti, kas apgādāti ar asiem griezējinstrumentiem, ľauj strādāt daudz ražigāk un ir vieglāk vadāmi.

g) Lietojiet vienīgi tādus elektroinstrumentus, papildpiederumus, darbinstrumentus utt., kas paredzēti attiecīgajam pielietojuma veidam. Bez tam jāņem vērā arī konkrētie darba apstākļi un pielietojuma īpatnības. Elektroinstrumentu lietošana citiem mērķiem, nekā to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām.

5) APKALPOŠANA

a) Nodrošiniet, lai Instrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot oriģinālās rezerves daļas un piederumus. Tikai tā iespējams panākt instrumenta ilgstošu un nevainojamu darbību bez atteikumiem.

DARBA DROŠĪBAS NOTEIKUMI SLĪPMAŠĪNĀM

• Izvairieties no instrumenta bojājumiem, kurus var izsaukt apstrādājamajā priekšmetā esošās skrūves, naglas vai citi līdzīgi objekti; tādēl pirms darba uzsākšanas atbrīvojiet apstrādājamo materiālu no šādiem priekšmetiem
• Darba laikā sekojiet, lai elektrokabelis atrastos drošā attālumā no instrumenta kustīgajām daļām; stieptos prom no darba vietas virzienā uz aizmuguri
• Nostipriniet detaļu (drošāk detaļu nostiprināt ar spailēm vai skrūvspīlēm, nevis turēt rokā)
• Pirms instrumenta novietošanas izslēdziet tā elektrodzinēju un nogaidiet, līdz ir pilnīgi apstājušās visas instrumenta kustīgās daļas
• Lietojiet pilnīgi attītus un drošus pagarinātājkabelus, kas paredzēti 16 A strāvai
• Elektriska vai mehāniska rakstura klūmes gadījumā nekavējoties izslēdziet instrumentu un atvienojiet kabeļa kontaktdakšu no elektrotikla
• SKIL garantē instrumenta nevainojamu darbību tikai tad, ja tiek lietoti pareizi izvēlēti papildpiederumi, kas iegādāti pie SKIL oficiālā izplatitāja
• Šo instrumentu nedrikst izmantot personas, kas jaunākas par 16 gadiem
• Darba laikā instrumenta radītā trokšņa limenis var pārsniegt 85 dB(A); lietojiet ausu aizsargus
• Turiet instrumentu tikai aiz izolētas satvervirsmas, tāpēc ka lente var skart paša instrumenta kabeli (pārgriežot spriegumu nesošus vadus, šis spriegums var nonākt uz instrumenta metāla daļām un var radīt operatoram elektrisko triecienu)
• Ja darba laikā tiek caurdurts vai citādi mehāniski bojāts instrumenta elektrokabelis, nepieskarieties tam, bet nekavējoties atvienojiet elektrokabela kontaktdakšu no barojošā elektrotikla
• Neizmantojiet instrumentu, kuram ir bojāts elektrokabelis; tā nomaiņu drīkst veikt tikai pieredzējis speciālists
• Sekojiet, lai elektrotikla spriegums atbilstu instrumenta markejuma plaksnitē uzrāditajai sprieguma vērtibai (230V vai 240V spriegumam paredzētie instrumenti var darboties ari no 220V elektrotikla)
• Šis instruments nav derīgs mitrai slīpēšanai

• Neapstrādājiet materiālus, kas satur azbestu (azbestam piemīt kancerogēnas īpašības)

• Materiāla (piemēram, svinu saturošas krāsas, dažu koka šķirņu, minerālu un metāla) putekļi var būt kaitīgi (saskare ar putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas un/vai elpceļu saslimšanas operatoram vai klātesošajiem); izmantojiet putekļu masku un putekļu nosūcēju, ja to iespējams pieslēgt

• Dažu veidu puteklī ir klasificēti kā kancerogēni (piemēram, ozola vai dižskābarža puteklī), jo īpaši kombinācijā ar koksnes kondicionēšanas piedevām; izmantojiet puteklu masku un puteklu nosūcēju, ja to iespējams pieslēgt
• levērojiet ar putekļu savākšanu saistītos nacionālos noteikumus, kas attiecas uz apstrādājamajiem materiāliem
• Slīpējot metālu, veidojas dzirksteles; šādā gadījumā neizmantojiet putekļu savācējmaisu/putekļsūcēju un sekojiet, lai darba vietas tuvumā neatrastos citas personas vai ugunsnedroši materiāli
  • Nepieskarieties kustigajai sliplentei
• Nelietojiet nodilušas, ieplēstas vai ar apstrādājamo materiālu daļinām stipri piesārņotas slīplentes
• Darba laikā nēsājiet aizsargcimdus un aizsargbrilles, uzvelciet pieguļošas drēbes un nosedziet matus ar saturošu galvassegu (ja jums ir gari mati)
• Pirms instrumenta regulēšanas vai palīgpiederumu nomainas atvienojiet to no barojošā elektrotikla

DARBS

• leslēgšana/izslēgšana
• lai ieslēgtu/izslēgtu instrumentu, nospiediet/atlaidiet ieslēdzēja taustinu A ②
  ! instrumentam jābūt ieslēgtam jau pirms slīpēšanas loksnes saskaršanās ar apstrādājamā priekšmeta virsmu
  ! pirms instrumenta izslēgšanas paceliet to no apstrādājamā priekšmeta virsmas
• Instrumenta ieslēgšana ilgstošai darbībai, fiksējot tā ieslēdzēju
• nospiediet ieslēdzēju A ②
• ar ikški nospiediet pogu B ②
• atlaidiet ieslēdzēju
• defiksējiet taustiņu, atkārtoti nospiežot un atlaižot ieslēdzēju A ②
  • Griešanās ātruma regulēšana ④

Nodrošināt optimālus darba rezultātus, apstrādājot dažādus materiālus

- darbības ātruma regulēšanai ir paredzēts ritenītis C

- iestādiet tādu darbības ātrumu, kas būtu piemērots izmantojamās slīpēšanas loksnes graudainības pakāpei

- pirms darba uzsākšanas piemeklējiet optimālo darbības ātrumu un slīpēšanas loksnī ar piemērotu graudainību, veicot izmēģinājuma apstrādi uz materiāla atgriezuma

- Sliplentes nomaina ⑤

! atvienojiet instrumentu no elektrotikla

• paceliet sviru D

• nonemiet sliplenti

• ievietojiet jauno sliplenti, sekojot, lai uz sliplentes iekšējās virsmas attēloto bultu virziens sakristu ar bultas E virzienu uz instrumenta

• nolaidiet sviru atpakaj savā vietā
  ! savlaicīgi nomainiet sliplentes
  ! nesalociet sliplentes

Gadijumā, ja instrumenta slīplente regulāri novirzās, (visbiežāk tam par iemeslu ir lietojamās slīplentes zemā kvalitāte), rīkojieties šādi

• ieslēdziet instrumentu
• griežot rokturi F ②, lai slíplente kustētos paralēli instrumenta plakanajai pusei
• ja sliplente turpina novirzīties no vadotnes centra, nomainiet to pret jaunu

- Puteklu uzsūkšana ⑥

• pievienojiet putekļu savācējmaisu G, kā parādīts zīmējumā (2 pozīcijas)
• lai nodrošinātu optimālu putekļu uzsūkšanu, regulāri iztukšojiet putekļu savācējmaisu
• lietojot slipmašinu ar vai bez putekjsūcēja, pievienojiet instrumentam putekjsūcēja adapteru H, kā parādīts zīmējumā (3 pozicijas)

! nelietojiet putekļu savācējmaisu/putekļsūcēju, slīpējot metālu

• Papildrokturis ⑦
  Lietojiet sviru K papildroktura J stāvokļa regulēšanai (2 pozīcijas)
• Slīpēšanas rāmja nostiprināšana ⑧

- uzlieciet slīpēšanas rāmi L, lai nolidzinātu virsmas, neradot skrambas un rievas, un pārliecinieties, ka tas ir droši nostiprināts

! darba gaitā slīpēšanas rāmis L stipri sakarst, tāpēc nepieskarieties tam, pirms rāmis nav atdzisis
! nonemiet slīpēšanas rāmi L pirms instrumenta uzglabāšanas

- Instrumenta turēšana un vadišana ⑨

• darba laikā virziet instrumentu paralēli apstrādājamajai virsmai
  ! strādājot vienmēr turiet instrumentu aiz pelēkās krāsas noturvirsmas(ām)
  ! neizdariet uz instrumentu pārāk lielu spiedienu; ľaujiet slīpēšanas loksnei darīt darbu jūsu vietā
• lai novērstu nevēlamu švīku veidošanos uz apstrādājamās virsmas, darba laikā nenolieciet instrumentu sānu virzienā
• nenosprostojiet instrumenta ventilācijas atveres N ②

PRAKTISKI PADOMI

• Slīpējot nepārklātas koka virsmas, virziet instrumentu taisniem gājieniem koksnes škiedru garenvirzienā
• Slīpējot visas pārējās virsmas, pārvietojiet instrumentu ovālām kustībām pa apstrādājamā materiāla virsmu
• Lai instrumentu izmantotu stacionārā stāvoklī, ar 2 piespiedējspīlu M palīdzību nostipriniet to uz darbgalda

! pievienojiet putekļu savācējmaisu G, kā parādīts zīmējumā

! pievienojiet instrumentam putekjsūcēja adapteru H, kā parādīts zīmējumā

• Nelietojiet metāla un koka virsmu slīpēšanai vienu un to pašu slīplenti
  • Vibrācijas limenis

Šis rokasgrāmatas aizmugurē ar zvaigznīti norādītais vibrācijas emisiju līmenis mērīts, izmantojot standartā EN 60745 paredzēto testu; to var izmantot, lai salīdzinātu instrumentus un provizoriski izvērtētu vibrācijas iedarbību, lietojot instrumentu minētajiem mērkiem

• instrumenta izmantošana citiem mērķiem vai ar citiem vai nepietiekami koptiem piederumiem var ievērojami palielināt iedarbības limeni
• laika periodi, kad instruments ir izslēgts vai ari ir ieslēgts, taču ar to nestrādā, var ievērojami samazināt iedarbības limeni
  ! pasargājiet sevi no vibrācijas ietekmes, veicot instrumenta un tā piederumu tehnisko apkopi, gādājot, lai rokas ir siltas, un organizējot darba gaitu

• Uzturiet tīru instrumentu un elektrokabeli (īpaši ventilācijas atveres N ②)
• ar suku notiriet no instrumenta tam pielipušos puteklus
  ! pirms instrumenta tirišanas atvienojiet to no elektrotikla
• Ja putekļu uzsūkšana nedarbojas pareizi, jūs varat atvērt korpusa daļu P kā parādīts un iztīrīt iespējami uzkrājušos slīpēšanas putekļus ⑪
  ! pirms instrumenta tirišanas atvienojiet to no elektrotikla
• Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, instruments tomēr sabojājas, tas nogādājams remontam firmas SKIL pilnvarotā elektroinstrumentu remonta darbnicā
• nogādājiet instrumentu neizjauktā veidā kopā ar iegādes dokumentiem tuvākajā tirdzniecības vietā vai firmas SKIL pilnvarotā pēciegādes apkalpošanas un remontu iestādē (adreses un instrumenta apkalpošanas shēma ir sniegta interneta vietnē www.skileurope.com)

APKÄRTËJÄS VIDES AIZSARDZİBA

- Neizmetiet elektroiekārtas, piederumus un iesainojuma materiālus sadzīves atkritumos (tikai ES valstīm)

• saskaņā ar Eiropas Savienības direktīvu 2002/96/ES par nolietotajām elektriskajām un elektroniskajām iekārtām un tās atspoguļojumiem nacionālajā likumdošanā, nolietotās elektroiekārtas ir jāsavāc, jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai videi draudzīgā veidā
• īpašs simbols ⑫ atgādina par nepieciešamību tos utilizēt videi nekaitīgā veidā

CE DEKLARACIJA PAR ATBILSTIBU STANDARTIEM Mês ar pilnu atbildību paziņojam, ka šis izstrādājums atbilst standartiem vai standartizācijas dokumentiem EN 60 745, EN 55 014 un ir saskaņā ar direktīvām 2006/95/ES, 2004/108/ES, 98/37/ES (līdz 28.12.2009) un 2006/42/ES (no 29.12.2009).

TROKSNIS/VIBRACIJA Saskaņā ar standartu EN 60 745 noteiktais instrumenta radītā trokšņa skaņas spiediena līmenis ir 88 dB(A) un skaņas jaudas līmenis ir 99 dB (A) (pie tipiskās izkliedes: 3 dB), un vibrācijas intensitāte ir 4,8 m/s² (strādājot rokas režīmā; izkliede K = 1,25 m/s²).

Tehniskā lieta no: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
