MANUAL DE UTILIZADOR 7660 MA SKIL

• Esta ferramenta é determinada para lixar a seco

madeira, plástico, metal, mastique e superfícies

pintadas, com alta força abrasiva

• Leia e guarde este manual de instruções 3

ESPECIFICAÇÕES TÉCNICAS 1

ELEMENTOS DA FERRAMENTA 2

A Interruptor para ligar/desligar

B Botão do interruptor para bloquear/desbloquear

C Roda de selecção de velocidade de lixa

D Patilha para mudar a cinta da lixadeira

F Botão para regular a centragem da cinta

H Adaptador para aspirador

K Patilha para ajustar o punho auxiliar

L Marco da lixadeira

M Grampos para utilização estacionária

N Aberturas de ventilação

SEGURANÇA INSTRUÇÕES GERAIS DE SEGURANÇA ATENÇÃO! Devem ser lidas todas as indicações de

advertência e todas as instruções. O desrespeito das

advertências e instruções apresentadas abaixo pode

causar choque eléctrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para

futura referência. O termo “ferramenta eléctrica” utilizado

a seguir nas indicações de advertência, refere-se a

ferramentas eléctricas operadas com corrente de rede

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a sua área de trabalho limpa e arrumada.

Desordem ou áreas de trabalho com fraca iluminação

podem causar acidentes.

b) Não trabalhar com a ferramenta eléctrica em áreas

com risco de explosão, nas quais se encontrem

líquidos, gases ou pós inflamáveis.

Ferramentas eléctricas produzem faíscas que podem

provocar a ignição de pó e vapores.

c) Mantenha crianças e outras pessoas afastadas da

ferramenta eléctrica durante o trabalho com a

ferramenta. Distrações podem causar a falta de

controle sobre o aparelho.35

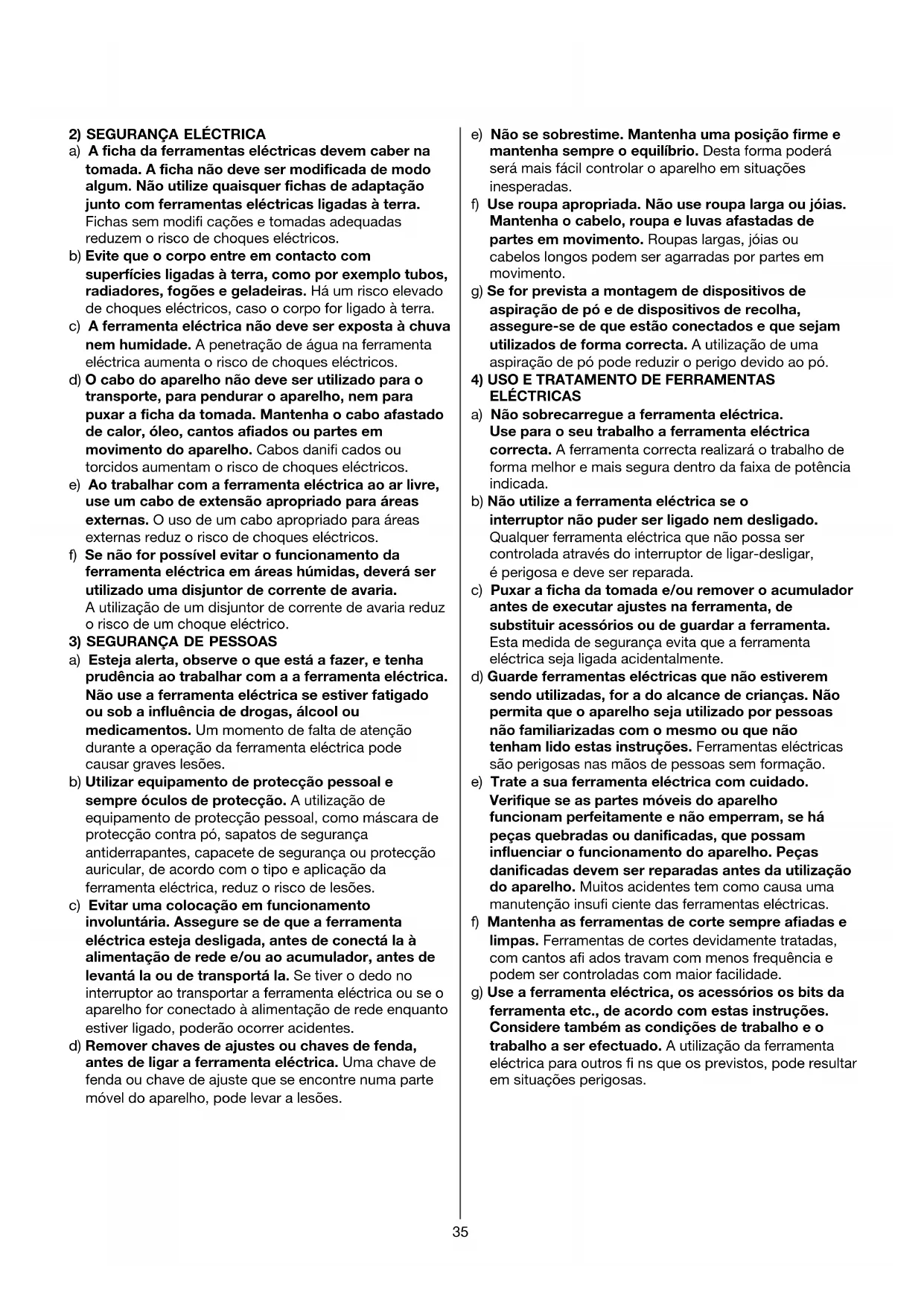

2) SEGURANÇA ELÉCTRICA

a) A ficha da ferramentas eléctricas devem caber na

tomada. A ficha não deve ser modificada de modo

algum. Não utilize quaisquer fichas de adaptação

junto com ferramentas eléctricas ligadas à terra.

Fichas sem modifi cações e tomadas adequadas

reduzem o risco de choques eléctricos.

b) Evite que o corpo entre em contacto com

superfícies ligadas à terra, como por exemplo tubos,

radiadores, fogões e geladeiras. Há um risco elevado

de choques eléctricos, caso o corpo for ligado à terra.

c) A ferramenta eléctrica não deve ser exposta à chuva

nem humidade. A penetração de água na ferramenta

eléctrica aumenta o risco de choques eléctricos.

d) O cabo do aparelho não deve ser utilizado para o

transporte, para pendurar o aparelho, nem para

puxar a ficha da tomada. Mantenha o cabo afastado

de calor, óleo, cantos afiados ou partes em

movimento do aparelho. Cabos danifi cados ou

torcidos aumentam o risco de choques eléctricos.

e) Ao trabalhar com a ferramenta eléctrica ao ar livre,

use um cabo de extensão apropriado para áreas

externas. O uso de um cabo apropriado para áreas

externas reduz o risco de choques eléctricos.

f) Se não for possível evitar o funcionamento da

ferramenta eléctrica em áreas húmidas, deverá ser

utilizado uma disjuntor de corrente de avaria.

A utilização de um disjuntor de corrente de avaria reduz

o risco de um choque eléctrico.

3) SEGURANÇA DE PESSOAS

a) Esteja alerta, observe o que está a fazer, e tenha

prudência ao trabalhar com a a ferramenta eléctrica.

Não use a ferramenta eléctrica se estiver fatigado

ou sob a influência de drogas, álcool ou

medicamentos. Um momento de falta de atenção

durante a operação da ferramenta eléctrica pode

causar graves lesões.

b) Utilizar equipamento de protecção pessoal e

sempre óculos de protecção. A utilização de

equipamento de protecção pessoal, como máscara de

protecção contra pó, sapatos de segurança

antiderrapantes, capacete de segurança ou protecção

auricular, de acordo com o tipo e aplicação da

ferramenta eléctrica, reduz o risco de lesões.

c) Evitar uma colocação em funcionamento

involuntária. Assegure se de que a ferramenta

eléctrica esteja desligada, antes de conectá la à

alimentação de rede e/ou ao acumulador, antes de

levantá la ou de transportá la. Se tiver o dedo no

interruptor ao transportar a ferramenta eléctrica ou se o

aparelho for conectado à alimentação de rede enquanto

estiver ligado, poderão ocorrer acidentes.

d) Remover chaves de ajustes ou chaves de fenda,

antes de ligar a ferramenta eléctrica. Uma chave de

fenda ou chave de ajuste que se encontre numa parte

móvel do aparelho, pode levar a lesões.

e) Não se sobrestime. Mantenha uma posição firme e

mantenha sempre o equilíbrio. Desta forma poderá

será mais fácil controlar o aparelho em situações

f) Use roupa apropriada. Não use roupa larga ou jóias.

Mantenha o cabelo, roupa e luvas afastadas de

partes em movimento. Roupas largas, jóias ou

cabelos longos podem ser agarradas por partes em

g) Se for prevista a montagem de dispositivos de

aspiração de pó e de dispositivos de recolha,

assegure-se de que estão conectados e que sejam

utilizados de forma correcta. A utilização de uma

aspiração de pó pode reduzir o perigo devido ao pó.

4) USO E TRATAMENTO DE FERRAMENTAS ELÉCTRICAS

a) Não sobrecarregue a ferramenta eléctrica.

Use para o seu trabalho a ferramenta eléctrica

correcta. A ferramenta correcta realizará o trabalho de

forma melhor e mais segura dentro da faixa de potência

b) Não utilize a ferramenta eléctrica se o

interruptor não puder ser ligado nem desligado.

Qualquer ferramenta eléctrica que não possa ser

controlada através do interruptor de ligar-desligar,

é perigosa e deve ser reparada.

c) Puxar a ficha da tomada e/ou remover o acumulador

antes de executar ajustes na ferramenta, de

substituir acessórios ou de guardar a ferramenta.

Esta medida de segurança evita que a ferramenta

eléctrica seja ligada acidentalmente.

d) Guarde ferramentas eléctricas que não estiverem

sendo utilizadas, for a do alcance de crianças. Não

permita que o aparelho seja utilizado por pessoas

não familiarizadas com o mesmo ou que não

tenham lido estas instruções. Ferramentas eléctricas

são perigosas nas mãos de pessoas sem formação.

e) Trate a sua ferramenta eléctrica com cuidado.

Verifique se as partes móveis do aparelho

funcionam perfeitamente e não emperram, se há

peças quebradas ou danificadas, que possam

influenciar o funcionamento do aparelho. Peças

danificadas devem ser reparadas antes da utilização

do aparelho. Muitos acidentes tem como causa uma

manutenção insufi ciente das ferramentas eléctricas.

f) Mantenha as ferramentas de corte sempre afiadas e

limpas. Ferramentas de cortes devidamente tratadas,

com cantos afi ados travam com menos frequência e

podem ser controladas com maior facilidade.

g) Use a ferramenta eléctrica, os acessórios os bits da

ferramenta etc., de acordo com estas instruções.

Considere também as condições de trabalho e o

trabalho a ser efectuado. A utilização da ferramenta

eléctrica para outros fi ns que os previstos, pode resultar

em situações perigosas.36

a) A sua ferramenta eléctrica só deve ser reparada por

pessoal qualificado e só devem ser colocadas peças

sobressalentes originais. Desta forma é assegurada a

segurança da ferramenta eléctrica.

INSTRUÇÕES DE SEGURANÇA PARA LIXADEIRAS

• Evite danifi car a ferramenta em superfícies com pregos

ou parafusos; remova-os antes de começar a trabalhar

• Mantenha sempre o fi o afastado das peças rotativas da

ferramenta; coloque o fi o para trás, fora do alcance da

• Fixe a peça de trabalho (uma peça de trabalho fi xa

com dispositivos de fi xação ou num torno fi ca melhor

fi xa do que manualmente)

• Quando guardar a ferramenta, deverá certifi car-se que

o motor esta devidamente parado assim como todas as

• Utilize extensões completamente desenroladas e

seguras, com uma capacidade de 16 Amp

• Em caso de anomalias eléctricas ou mecânicas,

desligue imediatamente a ferramenta e tire a fi cha da

• A SKIL só pode garantir um funcionamento perfeito da

ferramenta, quando utilizada com os acessórios

adequados que poderá adquirir nos revendedores

• Esta ferramenta não deve ser utilizada por pessoas

• O nível de ruído durante o trabalho pode exceder

85 dB(A); utilize protectores auriculares

• Segure a ferramenta eléctrica pelas superfícies de

fixação, porque a correia pode contactar com o

cabo (o corte de um fi o “eléctrico” pode expor as

peças metálicas da ferramenta eléctrica e pode originar

um choque eléctrico no operador)

• Caso o fi o for danifi cado ou cortado durante o trabalho,

não toque no fi o, mas tire imediatamente a fi cha da

• Não utilizar ferramenta caso o fi o esteja danifi cado;

mandando-o substituir por pessoal qualifi cado

• Certifi que-se sempre de que a tensão de alimentação

está de acordo com a tensão indicada na placa de

identifi cação da ferramenta (ferramentas com a

indicação de 230V ou 240V também podem ser ligadas

a uma fonte de 220V)

• Esta ferramenta não é aconselhada para trabalhos em

superfícies molhadas

• Não processar material que contenha asbesto

(asbesto é considerado como sendo cancerígeno)

• O pó do material, como tinta com chumbo, algumas

espécies de madeira, minerais e metais, pode ser

prejudicial (contacto ou inalação do pó pode provocar

reacções alérgicas e/ou doenças respiratórias ao

operador ou às pessoas presentes); use máscara

respiratória e trabalhe com um dispositivo de

extracção de pó quando ligado a

• Determinados tipos de pó são classifi cados como

substâncias cancerígenas (como pó de carvalho e faia),

em especial, juntamente com aditivos para

acondicionamento da madeira; use máscara

respiratória e trabalhe com um dispositivo de

extracção de pó quando ligado a

• Siga o regulamento nacional quanto a extração de pó,

em função dos materiais que vão ser utilizados

• Ão lixar metais, devido às faíscas produzidas, não

utilize o saco de pó/o aspirador e mantenha afastadas

outras pessoas e materiais combustíveis à área de

• Não entrar em contacto com a cinta de lixadeira em

• Cintas de lixadeira gastas, rasgadas ou muito sujos não

devem continuar a ser utilizadas

• Usar luvas protectoras, óculos de protecção, roupas

justas e uma protecção para cabelos (no caso de

• Desligue sempre a ficha da tomada antes de

proceder a qualquer ajustamento ou troca de

! a ferramenta deve estar ligada antes que a base

alcance a peça a trabalhar

! antes de desligar a ferramenta, deve levantá-la da

• Fixação do interruptor para ligação permanente

- premir o gatilho A 2

- apertar o botão B 2 com o polegar

- desligue o interruptor apertando de novo o gatilho

A 2 e soltando-o de seguida

• Controle de velocidade 4

Para resultados excelentes em materiais diferentes

- com a roda C pode fi xar a velocidade de lixa

- ajuste a velocidade conforme o grão da lixa utilizada

- antes de iniciar um trabalho, procure a velocidade e

grão de lixa fazendo experiencias num material á

• Substituição das cintas da lixadeira 5

! desligar a ferramenta da fonte de corrente

- levante a patilha D

- coloque uma nova cinta com as setas imprimadas no

interior da mesma apontando na mesma direcção da

seta E da ferramenta

! nunca dobrar as cintas de lixadeira

Caso a cinta saia da ferramenta (o que é na maior parte

das vezes causado por má qualidade da cinta), faça o

- ligue a ferramenta37

- rode o botão F 2 até a cinta correr paralela a parte

- monte o saco do pó G como ilustrado (2 posições)

- esvazie periodicamente o saco do pó para uma

melhor recolha do pó

- quando utilizar a ferramenta com o aspirador, monte

o adaptador para aspirador H como ilustrado

! não utilizar o saco de pó/o aspirador ao lixar

Utilize a patilha K para regular o punho auxiliar J

• Montagem do marco da lixadeira 8

- instale o marco da lixadeira L para alisar superfícies

com riscos ou ranhuras, e certifi que-se de que está

! o marco da lixadeira L aquece durante a

utilização; não toque no marco antes que elo

• Segurar e guiar a ferramenta 9

- guie a ferramenta paralelamente à peça a trabalhar

! durante o trabalho, segure sempre a ferramenta

na(s) área(s) de fixação cinzenta(s)

! não aplique demasiada pressão na ferramenta;

deixe que a ferramenta trabalhe por si

- não incline a ferramenta de modo a evitar marcas

- mantenha as aberturas de ventilação N 2

CONSELHOS DE APLICAÇÃO

• Para trabalhar com a lixadeira em superfi cies de

madeira não aplainada deverá fazer movimentos em

linha recta e sempre no sentido dos veios da madeira

• Para lixar todas as outras superfícies faça movimentos

ovais com a ferramenta sobre o material

• Para utilização estacionária, monte a ferramenta numa

bancada de trabalho por meio de 2 grampos M

! monte o saco do pó G como ilustrado

! monte o adaptador para aspirador H como

• Nunca trabalhar madeira e metal com a mesma cinta de

O nível de emissão de vibrações indicado na parte

posterior deste manual de instruções foi medido de

acordo com um teste normalizado fornecido na

EN 60745; pode ser utilizado para comparar uma

ferramenta com outra e como uma avaliação preliminar

de exposição à vibração quando utilizar a ferramenta

para as aplicações mencionadas

- utilizar a ferramenta para diferentes aplicações ou

com acessórios diferentes ou mantidos

defi cientemente, pode aumentar signifi cativamente

o nível de exposição

- o número de vezes que a ferramenta é desligada ou

quando estiver a trabalhar sem fazer nada, pode

reduzir signifi cativamente o nível de exposição

! proteja-se contra os efeitos da vibração,

mantendo a ferramenta e os acessórios,

mantendo as mãos quentes e organizando os

MANUTENÇÃO / SERVIÇO

• Mantenha a ferramenta e o fi o sempre limpos

(especialmente as ranhuras de respiração N 2)

- remover o pó de lixa aderido com um pincel

! desligar a ferramenta da fonte de corrente antes

• Se a sucção de pó não funcionar correctamente, pode

abrir a cobertura P conforme ilustrado e remover o pó

de lixagem acumulado !

! desligar a ferramenta da fonte de corrente antes

• Se a ferramenta falhar apesar de cuidadosos processos

de fabricação e de teste, a reparação deverá ser

executada por uma ofi cina de serviço autorizada para

ferramentas eléctricas SKIL

- envie a ferramenta sem desmontar, juntamente com

a prova de compra, para o seu revendedor ou para o

centro de assistência SKIL mais próximo

(os endereços assim como a mapa de peças da

ferramenta estão mencionados no

• Não deite ferramentas eléctricas, acessórios e

embalagem no lixo doméstico (apenas para países da

- de acordo com a directiva europeia 2002/96/CE

sobre ferramentas eléctricas e electrónicas usadas e

a transposição para as leis nacionais, as ferramentas

eléctricas usadas devem ser recolhidas em separado

e encaminhadas a uma instalação de reciclagem dos

- símbolo @ lhe avisará em caso de necessidade de

Dokumentacja techniczna: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

PL CE DECLARAÇÃO DE CONFIRMIDADE Declaramos sob nossa exclusiva responsabilidade que este producto cumpre as

seguintes normas ou documentos normativos: EN 60 745, EN 55 014, conforme as disposições das directivas 2006/95/CE,

2004/108/CE, 98/37/CE (até 28.12.2009), 2006/42/CE (a partir de 29.12.2009).

RUÍDO/VIBRAÇÕES Medido segundo EN 60 745 o nível de pressão acústica desta ferramenta é 88 dB(A) e o nível de potência

acústica 99 dB(A) (espaço de erro: 3 dB), e a vibração 4,8 m/s

(método braço-mão; incerteza K = 1,5 m/s
